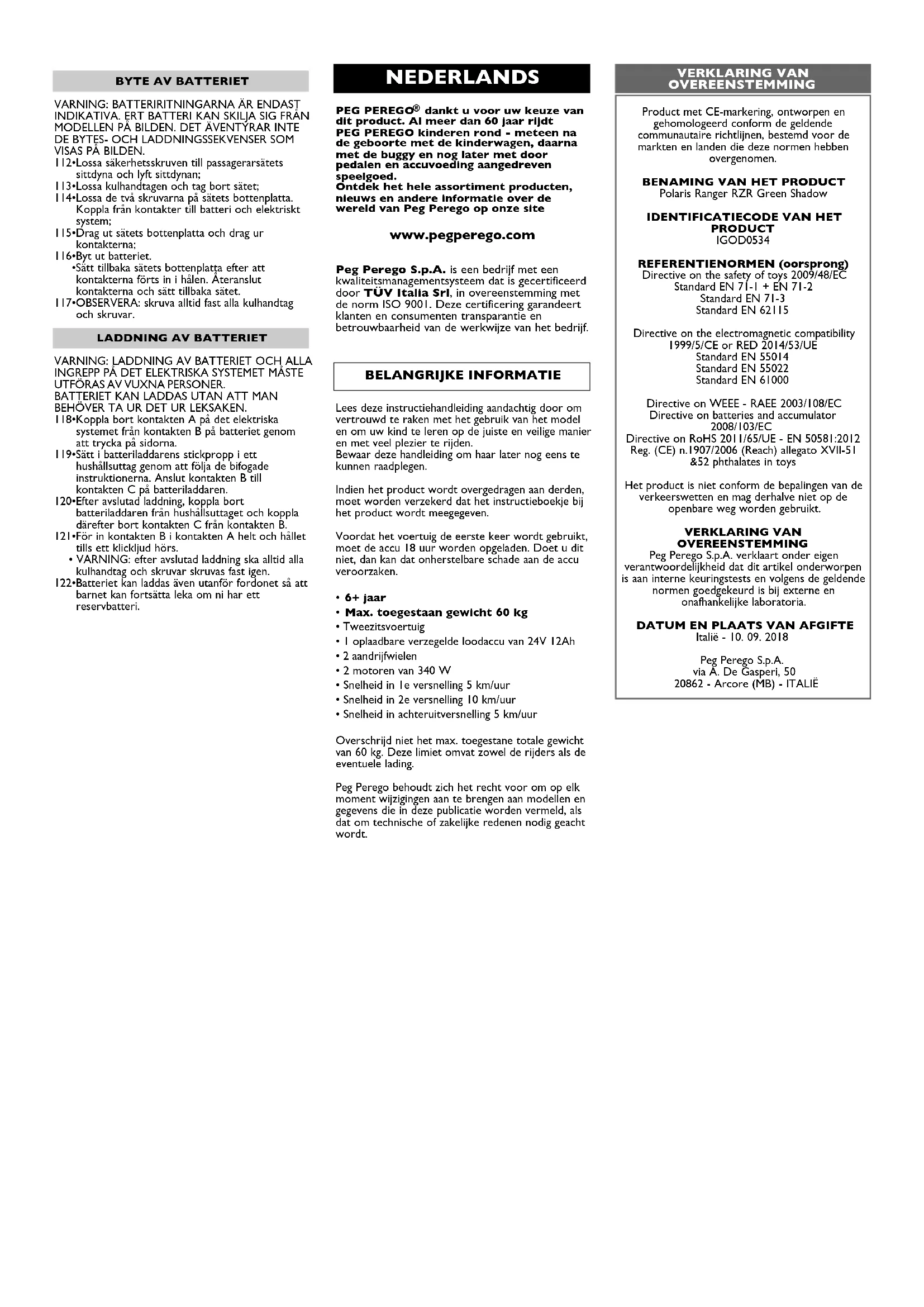

GEBRUIKSAANWIJZING Polaris Ranger RZR PEG PEREGO

PEG PEREGO® dankt u voor uw keuze van dit product. Al meer dan 60 jaar rijdt PEG PEREGO kinderen rond - meteen na de geboorte met de kinderwagen, daarna met de buggy en nog later met door pedalen en accuvoeding aangedreven speelgoed. Ontdek het hele assortiment producten, nieuws en andere informatie over de wereld van Peg Perego op onze site

www.pegperego.com

Peg Perego S.p.A. is een bedrijf met een kwaliteitsmanagementsysteem dat is gecertificeerd door TÜV Italia Srl, in overeenstemming met de norm ISO 9001. Deze certificering garandeert klanten en consumenten transparantie en betrouwbaarheid van de werkwijze van het bedrijf.

BELANGRIJKE INFORMATIE

Lees deze instructiehandleiding aandachtig door om vertrouwd te raken met het gebruik van het model en om uw kind te leren op de juiste en veilige manier en met veel plezier te rijden. Bewaar deze handleiding om haar later nog eens te kunnen raadplegen.

Indien het product wordt overgedragen aan derden, moet worden verzekerd dat het instructieboekje bij het product wordt meegegeven.

Voordat het voertuig de eerste keer wordt gebruikt, moet de accu 18 uur worden opgeladen. Doet u dit niet, dan kan dat onherstelbare schade aan de accu veroorzaken.

• 6+ jaar
• Max. toegestaan gewicht 60 kg
- Tweezitsvoertuig
• I oplaadbare verzegelde loodaccu van 24V 12Ah
• 2 aandrijfwielen
• 2 motoren van 340 W
- Snelheid in 1e versnelling 5 km/uur
• Snelheid in 2e versnelling 10 km/uur
- Snelheid in achteruitversnelling 5 km/uur

Overschrijd niet het max. toegestane totale gewicht van 60 kg. Deze limiet omvat zowel de rijders als de eventuele lading.

Peg Perego behoudt zich het recht voor om op elk moment wijzigingen aan te brengen aan modellen en gegevens die in deze publicatie worden vermeld, als dat om technische of zakelijke redenen nodig geacht wordt.

VERKLARING VAN OVEREENSTEMMING

Product met CE-markering, ontworpen en gehomologeerd conform de geldende communautaire richtlijnen, bestemd voor de markten en landen die deze normen hebben overgenomen.

BENAMING VAN HET PRODUCT Polaris Ranger RZR Green Shadow

IDENTIFICATIECODE VAN HET PRODUCT IGOD0534

REFERENTIENORMEN (oorsprong)

Het product is niet conform de bepalingen van de verkeerswetten en mag derhalve niet op de openbare weg worden gebruikt.

VERKLARING VAN OVEREENSTEMMING

Peg Perego S.p.A. verklaart onder eigen verantwoordelijkheid dat dit artikel onderworpen is aan interne keuringstests en volgens de geldende normen goedgekeurd is bij externe en onafhankelijke laboratoria.

DATUM EN PLAATS VAN AFGIFTE Italië - 10. 09. 2018

Peg Perego S.p.A. via A. De Gasperi, 50 20862 - Arcore (MB) - ITALIË

VEILIGHEIDSNORMEN

Ons speelgoed is conform de Europese veiligheidsnormen voor speelgoed (veiligheidseisen van de Raad van de EEG) en de "U.S. Consumer Toy Safety Specification". Ze zijn bovendien gecertificeerd door erkende instellingen voor de veiligheid van speelgoed volgens de richtlijn 2009/48/EG. Het voldoet niet aan de bepalingen van de verkeerswetten en mag derhalve niet op de openbare weg worden gebruikt.

• LET OP! Vanwege de hoge snelheid is dit speelgoed niet geschikt voor kinderen onder de 3 jaar.
• LET OP! Niet geschikt voor kinderen jonger dan 36 maanden. Kleine onderdelen kunnen worden ingeslikt of worden ingeademd met verstikking tot gevolg.
• LET OP! GEBRUIK het speelgoed NOOIT op de openbare weg.
• LET OP! Het gebruik van het voertuig op de openbare weg, in de buurt van waterwegen of zwembaden of in kleine ruimten kan gevaar voor verwonding van de gebruikers en/of derden veroorzaken. Supervisie van een volwassene is altijd noodzakelijk
• De kinderen moeten altijd schoenen dragen wanneer ze het voertuig gebruiken.
• Wanneer het voertuig in werking is, moet erop gelet worden dat kinderen niet met hun handen, voeten of andere lichaamsdelen, kleding of andere voorwerpen bij de bewegende delen komen.
• De componenten van het voertuig zoals motoren, systemen, drukknoppen enz. mogen nooit nat worden.
• Er mogen geen benzine of andere ontvlambare stoffen in de buurt van het voertuig worden gebruikt.
• Het voertuig mag beslist door maar één kind worden gebruikt, tenzij het behoort tot de categorie tweezitsvoertuigen.

AEEA-RICHTLIJN (alleen UE)

• Aan het einde van de levensduur behoort dit product tot het afval dat geclassificeerd wordt als AEEA, en mag derhalve niet worden meegeven met het stedelijk afval, maar moet gescheiden worden ingezameld;
• Geef het afval af bij een speciale, hiervoor bestemde milieustraat;
• De aanwezigheid van gevaarlijke stoffen in de elektrische componenten van dit product vormt een bron van mogelijk gevaar voor de menselijke gezondheid en voor het milieu, als de producten niet correct worden afgevoerd als afval;
• De doorgekruiste afvalbak geeft aan dat het product als gescheiden afval moet worden ingezameld.

• Draag uw steentje bij aan de milieubescherming.
• De gebruikte accu mag niet worden weggegooid met het huisvuil.
• U kunt hem afgeven bij een inzamelcentrum van gebruikte accu's of van speciaal afval; vraag bij uw gemeente om informatie.

Het plaatsen van de batterijen mag alleen worden uitgevoerd en bewaakt door volwassenen. Laat kinderen niet met de batterijen spelen.
- De batterijen moeten door een volwassene worden vervangen.
- Gebruik uitsluitend batterijen van het door de fabrikant opgegeven type.
- Neem de polariteit +/- in aanmerking.
- Veroorzaak geen kortsluiting op de voedingsklemmen, hierdoor ontstaat brand- of ontploffingsgevaar.
- Haal de batterijen altijd uit het speelgoed als dit langere tijd niet wordt gebruikt.
• Gooi de batterijen niet in vuur.
- Probeer nooit batterijen opnieuw op te laden als ze niet oplaadbaar zijn.
- Gebruik geen oude en nieuwe batterijen samen.
- Verwijder lege batterijen.
- Gooi lege batterijen in speciale recyclingbakken voor gebruikte batterijen.

WAARSCHUWINGEN ACCU

Het opladen van de accu mag alleen worden uitgevoerd en bewaakt door volwassenen. Laat kinderen niet met de accu spelen.

DE ACCU OPLADEN

• Laad de accu op volgens de instructies bij de accuoplader, en hoe dan ook nooit langer dan 24 uur.
• Laad de accu meteen op als het voertuig snelheid verliest, zodoende voorkomt u schade.
• Als u uw voertuig lange tijd stil laat staan, denk er dan aan dat de accu moet worden opgeladen en afgekoppeld gehouden moet worden van het elektrische systeem; herhaal het opladen minstens eenmaal per drie maanden.
• De accu mag nooit op zijn kop worden opgeladen.
• Vergeet de accu niet wanneer deze opgeladen wordt! Controleer hem regelmatig.
• Gebruik uitsluitend de meegeleverde originele accuoplader en accu van PEG PEREGO.
• De accu is verzegeld en behoeft geen onderhoud.
• Haal de stekker van de accuoplader niet uit het stopcontact door aan de kabel te trekken.
• Verplaats het speelgoed niet aan de kabel van de accuoplader.
• Bedek de kabel van de accuoplader niet, want dan kan hij oververhit raken.
• Leg/zet de kabel en/of de accuoplader niet op hete oppervlakken.
• Let erop waar en hoe de kabel wordt opgerold, om te voorkomen dat hij beschadigd raakt of de werking ervan wordt aangetast.

LET OP

- DE ACCU BEVAT BIJTENDE GIFTIGE STOFFEN. MAAK HEM NIET ONKLAAR.

• De accu bevat elektrolyten op zuurbasis.
• Veroorzaak nooit direct contact tussen de klemmen van de accu, vermijd harde stoten: hierdoor ontstaat ontploffings- en/of brandgevaar.
• Tijdens het opladen geeft de accu gassen af. Laad de accu op een goed geventileerde plek op, ver weg van warmtebronnen en ontvlambare materialen.
• De lege accu moet uit het voertuig worden gehaald.
• Het wordt ontraden de accu tegen kledingstukken te houden; deze zouden beschadigd kunnen worden.
• Gebruik uitsluitend accu's of batterijen van het aanbevolen type.

ALS ER EEN LEK IS

Bescherm uw ogen; voorkom rechtstreeks contact met de elektrolyt; bescherm uw handen. Doe de accu in een plastic zak en volg de instructies over het verwerken als afval van accu's.

ALS DE ELEKTROLYT IN CONTACT KOMT MET HUID OF OGEN

Spoel het betreffende lichaamsdeel overvloedig af met stromend water. Roep onmiddellijk medische hulp in.

ALS DE ELEKTROLYT WORDT INGESLIKT

De mond spoelen en uitspugen. Roep onmiddellijk medische hulp in.

ONDERHOUD EN VERZORGING VAN HET VOERTUIG

• Demonteer het voertuig niet zelf, en probeer het niet te repareren. Neem contact op met een erkend assistentiecentrum van Peg Perego.
• Het is niet raadzaam het speelgoed in ruimten te laten waar de temperatuur onder nul is. Als het gebruikt wordt zonder het op een temperatuur boven nul te brengen, kan dit onherstelbare schade aan motoren en accu's veroorzaken.
• Controleer regelmatig de staat van het voertuig, in het bijzonder het elektrische systeem, de stekkerverbindingen, de beschermdoppen en de accuoplader. Als er defecten geconstateerd zijn, mogen het elektrische voertuig en de accuoplader niet worden gebruikt.
• Bij reiniging, onderhoud of een ingreep aan het speelgoed moet de accuoplader worden losgekoppeld van het artikel.
• Gebruik voor reparaties uitsluitend originele vervangingsonderdelen van PEG PEREGO.
• PEG PEREGO aanvaardt geen enkele aansprakelijkheid in het geval dat het elektrische systeem onklaar gemaakt is.
• Laat de accu's of het voertuig niet in de buurt van warmtebronnen zoals radiatoren, haarden, enz.
• Bescherm het voertuig tegen water, regen, sneeuw enz.; het gebruik op zand of in modder zou schade kunnen veroorzaken aan de drukknoppen, motoren en vertragingen.
• Smeer bewegende onderdelen zoals lagers, het stuur enz. periodiek (met lichte olie).
• De oppervlakken van het voertuig kunnen worden schoongemaakt met een vochtige doek en, indien nodig, met huishoudelijke, niet- schurende producten.
• Alleen volwassenen mogen het voertuig schoonmaken.
• Demonteer nooit de mechanismen van het voertuig of de motoren, tenzij hiervoor toestemming is verkregen van PEG PEREGO.

Voor de veiligheid van het kind: alvorens het voertuig te gebruiken moeten de volgende instructies worden gelezen en zorgvuldig worden opgevolgd.

• Leer uw kind hoe het voertuig op de juiste wijze gebruikt wordt, om veilig en met plezier te kunnen rijden.
• Bij het gebruik van het speelgoed is voorzichtigheid geboden aangezien een grote vaardigheid vereist is, om vallen of botsingen te vermijden waarbij de gebruiker of anderen verwondingen kunnen oplopen.
• Controleer voor het wegrijden of er zich geen personen of voorwerpen op de route bevinder
• Rijd met de handen op het stuur/stuurwiel en kijk altijd op de weg.
• Rem op tijd om botsingen te voorkomen.

LET OP! Het remsysteem van het artikel is zodanig dat het kind goed geinstrueerd moet worden door een volwassene in het gebruik ervan.

2e SNELHEID (indien aanwezig)

Geadviseerd wordt om aanvankelijk de 1e versnelling te gebruiken. Alvorens naar de 2e versnelling over te schakelen, moet worden verzekerd dat het kind goed geleerd heeft hoe het stuur/stuurwiel, de 1e versnelling en de rem moeten worden gebruikt, en voldoende vertrouwd geraakt is met het voertuig.

LET OP!

• Controleer of alle bouten/moeren van de wielen goed vastzitten.
• Als het voertuig bij te zware omstandigheden wordt gebruikt, zoals op zacht, diep zand, modder of ruig, onregelmatig terrein, zal de maximumschakelaar automatisch de voeding uitschakelen en zal gedurende 30 sec. MET TUSSENPOZEN EEN PIEPTOON klinken, waarna de voeding opnieuw ingeschakeld zal worden en het voertuig weer zal gaan werken.
• Om te remmen moet de gebruiker zijn voet van het gaspedaal halen.

BETEKENIS van de PIEPGELUIDEN

• EEN PIEPTOON betekent dat het product gereed is voor gebruik.
• EEN AANHOUDENDE PIEPTOON gedurende 10 sec. betekent dat de accu helemaal leeg is en dat het voertuig niet meer kan werken. Laad de accu weer op of vervang hem door een opgeladen accu.
• EEN PIEPTOON MET TUSSENPOZEN gedurende 30 sec. betekent dat de motoren heet zijn. Het voertuig zal minstens 30 sec. stilvallen tot de

motoren afgekoeld zijn.

- De volgende omstandigheden kunnen tot oververhitting leiden:

I - Als er te veel gewicht wordt vervoerd

3 - Als er door hoog gras wordt gereden

4 - Als het terrein te zacht is (zoals modder of zand)

5 - Als het oppervlak waarop gereden wordt ongelijkmatig is, zoals ruig, onregelmatig terrein, stenen of wortels

6 - Een combinatie van de hierboven vermelde factoren

PLEZIER ZONDER ONDERBREKINGEN: houd altijd een vervangende opgeladen accuset gereed.

PROBLEMEN?

HET VOERTUIG FUNCTIONEERT NIET?

• Als het voertuig bij te zware omstandigheden wordt gebruikt, bijvoorbeeld als het tegen een vast object wordt gereden, door zand of modder of over onregelmatig terrein wordt gereden, zal de maximumschakelaar automatisch de voeding uitschakelen. Na 30 of meer seconden zal de maximumschakelaar automatisch gereset worden. Echter, zorg ervoor dat de oorzaak van de overbelasting wordt weggenomen om weer normaal te kunnen rijden.
• Druk het versnellingspedaal in om het voertuig te activeren. Eén PIEPTOON klinkt om aan te geven dat het voertuig gereed is voor gebruik.
• Als het voertuig meer dan 10 minuten niet wordt gebruikt, moet het activeringsproces herhaald worden door eenvoudigweg het pedaal weer in te drukken en op de PIEPTOON te wachten.
• Als het voertuig een CONTINUE GELUIDSSIGNAAL geeft, moet de accu worden opgeladen.
• Als er geen geluidssignaal klinkt aan het begin, is de accu helemaal leeg en moet hij worden opgeladen.
• Als het probleem na het opladen aanhoudt, controleer dan de accu en de oplader en breng ze eventueel naar een servicecentrum.
• Controleer of alle stekkers goed aangesloten zijn.
• Controleer de elektrische schakelaars. Vervang ze indien nodig.
• Controleer of de accu aan het elektrische systeem is aangesloten.

HET VOERTUIG HEEFT GEEN VERMOGEN?

- Laad de accu's op. Als het probleem na het opladen nog steeds bestaat, moeten de accu en de accuoplader worden gecontroleerd bij een assistentiecentrum.

ASSISTENTIEDIENST

PEG PEREGO biedt een after-sales assistentieservice, rechtstreeks of via een netwerk van erkende assistentiecentra, voor eventuele reparaties of vervangingen en de verkoop van originele vervangingsonderdelen.

Om contact op te nemen met een assistentiecentrum, ga naar onze site http://www.pegperego.com

Bij ieder contact heeft u het serienummer van het artikel nodig. Raadpleeg de pagina over de vervangingsonderdelen om het serienummer te kunnen vinden.

MONTAGE-INSTRUCTIES

LET OP

ALLEEN VOLWASSENEN MOGEN DE MONTAGEWERKZAAMHEDEN UITVOEREN. LET OP WANNEER U HET VOERTUIG UIT DE VERPAKKING HAALT.

ALLE SCHROEVEN EN KLEINE ONDERDELEN ZITTEN IN EEN ZAKJE IN DE VERPAKKING. DE ACCU ZOU AL IN HET ARTIKEL KUNNEN ZITTEN.

Gebruik het speelgoed niet als het beschadigd blijkt nadat de verpakking geopend is, maar wendt u tot het verkooppunt of bel het assistentiecentrum.

Let op kinderen die aanwezig zijn tijdens de montage, want er bestaan risico's vanwege de kleine onderdelen (gevaar voor inslikken) en de plastic zakjes waarin ze zijn verpakt (gevaar voor verstikking).

Voor de montage van het speelgoed heeft u een rechte en een kruiskopschroevendraaier, een hamer en een tang nodig.

MONTAGE

I • Draai de 4 bevestigingsschroeven van de twee stoeldragers los.
2 • Neem de stoeldrager aan de accuzijde uit en wees voorzichtig wanneer u de stekkers door de openingen haalt.
3 • Neem ook de andere stoeldrager uit.
4 • Neem de accu en de accubodem uit.
5 • Draai de bevestigingsschroeven van de twee achterste bodembevestigingen los.
6 • Haal de twee achterste bodembevestigingen weg.
7 • Trek de bodem in de pijlrichting om de motorgroep helemaal weg te halen.
8 • Plaats de twee achterste bodembevestigingen opnieuw en schroef ze vast.
9 • Breng in het achterste deel van het chassis de bevestiging van de aanhanger en breng de 4 gaten op elkaar zoals in de afbeelding staat afgebeeld. Ga verder door de meegeleverde schroeven aan te draaien (2 boven en 2 onder).
10 • Til de twee schokdempers (1) op. Steek ze in de gaten in het chassis (2).
11 • Bevestig de schokdempers aan het chassis met de twee pennen (een aan elke kant). Opmerking, in de verpakking zitten nog twee reservepennen.
12 •Plaats de uitlaatpijp zoals op de afbeelding.
13 • Bevestig de uitlaatpijp met de meegeleverde schroef.
14 •Plaats de bak.
15 • Steek de lipjes (twee aan elke kant) in het chassis aan de voorkant van de bak.
16 • Steek de twee ijzeren buizen (een aan elke kant) helemaal naar binnen, zoals op de afbeelding.
17 •Bevestig de bak door de drie meegeleverde schroeven vast te draaien. Let op, de centrale schroef moet worden vastgedraaid zoals op de volgende afbeelding.
18 • Duw tegen de pen om de doorgangsopeningen van de schroef beter met elkaar in lijn te brengen.
19 • Bekijk de tekening voordat u de zijbeschermingen monteert, om de roosters op de juiste manier te combineren met hun steunen.
20 • Verbind het rooster met de steun door middel van de onderste ring, zoals op de afbeelding.
21 •Voltooi de bevestiging door de ring aan de bovenkant te plaatsen. Let erop dat de voorkant van het rooster goed op zijn plaats komt.
22 • Op detailtekening A staat het voorste deel van het rooster terwijl het nog niet bevestigd is. Op detailtekening B is het rooster naar behoren bevestigd.
23 •De 2 bovenste schroeven losdraaien, zoals getoond in de afbeelding en de zijbeschermingen van het chassis.
24 • Breng de zijbeschermingen aan zoals op de afbeelding, en let erop dat de onderdelen worden gemonteerd met de onderdelen van het rooster dat naar buiten uitsteekt. Voltooi de bevestiging door de beschermingen naar voren te duwen totdat ze vastklikken.
25 •Herplaats de zijbeschermingen van het chassis in de twee punten aangeduid in de afbeelding om ze vast te zetten.
26 •Zet de bovenste profielen van de bak vast met de meegeleverde schroeven.
27 •Voltooi de bevestiging van de bak door de twee schroeven in de stuurcabine vast te draaien.
28 •Achterpaneel:
- A - opening voor bevestiging van het chassis
• B - opening voor de ijzeren buis
• C - opening voor de uitlaatpijp
• D - lipjes voor bevestiging aan het chassis
29 •Plaats het achterpaneel door de verschillende punten, die gemarkeerd zijn met de letters A B

C, met elkaar te verbinden.
30 • Til het bovenste deel van het achterpaneel op om de bevestigingslipjes (D) er gemakkelijker in te kunnen steken.
31 •Bevestig het achterpaneel door de twee schroeven vast te draaien zoals op de afbeelding.
32 •Voltooi de bevestiging van het achterpaneel door de schroef onder de uitlaatpijp vast te draaien.
33 •Monteer de verticale steunen rechts en links van de rollbar aan de bovenkant van het chassis (achter de stoelen) en duw ze omlaag om ze vast te zetten (1). Opmerking: om de juiste positie van de verticale steunen rechts en links te bepalen, moet worden nagegaan of het uitstekende deel van elke steun samenvalt met de koppeling aan de zijkant van het rooster.
34 • Steek de buis van het rooster in de zijsteun, en draai hem (2).
35 • Bevestig beide verticale buizen met de meegeleverde schroeven.
36 • Bevestig de buizen van het rooster aan de verticale steunen met de meegeleverde schroeven.
37 •Monteer de achterste buizen van de rollbar (links en rechts) zoals op de afbeelding.
38 •Bevestig het bovenste deel van de buizen met de schroef, zoals op de afbeelding.
39 •Zet de buizen nu aan de onderkant vast.
40 •Monteer de beugels in het midden van de rollbar, zoals op de afbeelding.
41 •Controleer of de beugels horizontaal zitten en naar de binnenkant gericht zijn.
42 •Plaats de dwarsstang in de beugels.
43 •Ga verder door de schroef in de voorste opening te steken en de moer in de achterste opening, aan beide zijden, zoals op de afbeelding.
44 •Haal de schroeven aan.
45 • Steek de dwarsstang van de rollbar in diverticale steunen, maar let erop dat de 3 openingen voor de lampen naar de voorkant van het voertuig gericht zijn en geplaatst zijn zoals op afb. B.
46 • Bevestig de veiligheidsgordels en de dwarsstang van de rollbar aan de verticale steunen met de meegeleverde schroeven.
47 •Monteer op de dwarsstang van de rollbar de 3 ringen voor de lichten, zoals op de afbeelding.
48 •Bevestig de lichten aan de dwarsstang van de rollbar met de meegeleverde schroeven, maar let er hierbij op dat ze samenvallen met de openingen van de ringen.
49 •Schroef het achternet op de bodem van de laadbak met de 3 meegeleverde schroeven en let daarbij op de juiste richting van het net.
50 • Bevestig het net aan de bovenkant van de rolbeugel, door alle aanwezige pinnen vast te maken, zie afbeelding.
51 •Frontpaneel:
• A - lipjes voor bevestiging van het chassis
• B - opening voor bevestiging aan het chassis
• C - opening voor bevestiging aan de bodem
• D - lipje voor bevestiging aan de motorkap
• E - bevestigingsopening rollbar voorzijd
52 •Plaats het frontpaneel door de punten die gemarkeerd zijn met de letters A B in het chassis te steken. Duw het paneel en het chassis vast ter hoogte van punt B (zoals in de ronde afbeelding), waarbij u uw hand binnenin het chassis steekt.
53 • Duw ter hoogte van het lipje D op het middelste deel van het frontpaneel om het aan de motorkap vast te zetten.
54 •Duw op het onderste deel van het paneel om de twee lipjes C vast te haken.
55 •Plaats de rollbar aan de voorzijde door hem op de pennen te steken.
56 • Let op de onderkant van de rollbar die in de opening E van het paneel moet komen, zoals op de tekening.
57 •Zet de rollbar vast met de meegeleverde schroef.
58 •Voltooi de bevestiging van de rollbar met de twee schroeven aan de voorkant.
59 • Duw de twee delen van het stuurwiel op elkaar tot ze helemaal aan elkaar vast zitten.
60 • Breng de dop midden op het stuur aan.
61 •Verwijder de plastic bescherming van de stuurstang.
62 •Plaats het stuur en lijn de gaten uit met de gaten van de stuurstang.
63 •Zet het stuurwiel vast met de schroefpen en de moer (de moer wordt vastgezet in de zeshoekige opening, de schroefpen in de ronde opening), en houd de moer hierbij in zijn opening geduwd.
64 • Steek de handgreep voor de passagier in de opening in het dashboard.
65 • Zet de handgreep vast met de meegeleverde schroef.
66 •Duw de tankdop op zijn plaats.
67 •Plaats de (eerder weggehaalde) stoeldrager aan de bestuurderszijde.
68 •Plaats de (tevoren opgelade) accu in de ruimte onder stoel aan de passagierszijde.
69 • Steek de stekker van de accu en de stekker van

het elektrische systeem in de openingen van de andere stoeldrager.

70 •Plaats de stoeldrager aan de passagierszijde.

71 •Verbind de stekkers van de accu en het elektrische systeem met elkaar.

72 •Bevestig de stoeldragers met 4 schroeven (twee aan elke kant).

73 • Steek de twee korte delen van de veiligheidsgordels in de stoeldragers (in de gaten in de buurt van de schakelpook), en let erop dat het hele deel van de gordel dat gemarkeerd wordt in detailtekening A naar binnen gestoken wordt. Opmerking: de knoppen van de gordelgespen moeten aan de kant van de schakelpook zitten, zoals op de afbeelding.

74 •Schroef de knoppen los van de stoeldrager.

75 •Trek de bekledingen over de stoelen, zoals in de afbeelding wordt getoond.

76 •Plaats de stoel. Opmerking: de stoel kan in de lengte worden afgesteld in twee verschillende standen, afhankelijk van de lengte van het kind.

77 •Schroef de knoppen weer vast.

78 • Breng de stoelzitting omlaag.

79 • Draai de veiligheidsschroef vast. Doe hetzelfde voor de andere stoel.

80 •Monteer het net van het windscherm, zoals op de afbeelding. Afbeelding A toont de 2 geassembleerde delen.

81 •Bevestig het net aan de buis met de 3 schroeven.

82 • Plaat het windscherm door het vast te duwen op de motorkap.

83 •Zet het windscherm aan het voertuig vast met de meegeleverde schroeven.

84 •Verwijder de beschermingen van de achteras.

85 • Steek de as in het achterste deel van het voertuig, zoals op de afbeelding.

86 •Plaats de driver aan de binnenkant van een van de twee bredere wielen.

87 • Steek het wiel op de as met de driver aan de kant van het voertuig.

88 • Steek een onderlegschijf op de as.

89 • Bevestig het wiel door met de meegeleverde sleutel een van de vier meegeleverde moeren vast te draaien.

- Herhaal de montagewerkzaamheden op het achterwiel aan de andere kant. Let op, houd bij het uitvoeren van deze werkzaamheden de as aan de overkant tegen met de tweede meegeleverde sleutel.

90 •Verwijder de beschermingen van de voorassen.

91 • Steek een onderlegschijf op de as.

92 • Steek een van de twee resterende wielen (die smaller zijn dan de achterwielen) op de as.

93 • Steek een onderlegschijf op de as.

94 • Bevestig het wiel door met de meegeleverde sleutel een van de twee resterende moeren vast te draaien.

- Herhaal de montagewerkzaamheden op het voorwiel aan de andere kant.

95 •Duw de wieldoppen vast op de vier wielen.

KENMERKEN EN GEBRUIK VAN HET VOERTUIG

96 • RADIO - Draai de twee schroeven los zoals op de afbeelding om de radio weg te halen en de batterijen te plaatsen.

97 • Licht de bovenkant van het frontpaneel van de radio op met een gereedschap om de radio weg te halen.

98 • Draai de schroef van het klepje van de batterijenruimte los.

99 •Plaats twee batterijen AA 1,5V met de polen aan de juiste kant. Sluit het klepje van de batterijenruimte weer. Let op, draai de schroef altijd vast.

100•Steek de antenne en de radio in de opening in het dashboard.

101•Radiofuncties:

- A - aansluiting voor de jack van uw mp3-speler. LET OPI: Verbind de mp3-speler (niet meegeleverd) met de radio van het voertuig door middel van een snoer met een lengte van NIET meer dan 150 cm.

• B - keuzeschakelaar radiozenders

• C - aan/uit-toetsen

• D - lampje "radio aan"

• E - volumeknop

• F - instellingstoetsen digitale klok

102•COMPONENTEN STUURCABINE:

• A - stuurwiel

• B - echt werkende radio (zie afb. 101)

• C - handgreep voor passagier

• D - gaspedaal/elektrisch rempedaal

• E - schakelpook (zie afb. 103 - 104)

• F - drankenhouder (zie afb. 105)

• G - ruimte voor mp3-speler

103•SCHAKELPOOK: het voertuig is oorspronkelijk ingesteld op de eerste rijsnelheid (1 - zie

afbeelding). Het heeft ook een achteruitversnelling (R) en een tweede snelheid (2), alleen aanbevolen voor ervaren bestuurders. Om de tweede snelheid te kunnen gebruiken moet de rode blokkering voor de schakelpook worden losgeschroefd.

104•Draai de blokkering 90°, zoals op de afbeelding, en zet hem opnieuw vast met de schroef. Door de schakelpook naar achteren te trekken, kan het voertuig met de tweede snelheid rijden.

105•DRANKENHOUDER - Deze heeft twee ruimten voor blikjes of flesjes.

106•BAK en VERINGEN - De achterkant van het voertuig heeft een grote laadbak en echt werkende veringen op de wielen.

107•WIELEN met RÜBBÉREN STROOK Red Line Nitrile Traction™ - De wielen zijn voorzien van een rubberen strook, voor een betere grip op alle terreinen en om het rijden stiller en comfortabeler te maken.

108•VEILIGHEIDSGORDELS - Steek het uiteinde van de langere gordel in de gesp van de kortere en duw de twee uiteinden in elkaar om de veiligheidsgordels vast te maken.

109•Druk op de knop van de gesp en haal de twee elementen tegelijkertijd los van elkaar om de veiligheidsgordel los te maken.

110•Verplaats de schuif zoals op de afbeelding om de lengte van de veiligheidsgordel te regelen.

III•ACCESSOIRE: aanhanger, te bevestigen aan het voertuig (apart verkrijgbaar).

DE ACCU VERVANGEN

LET OP: DE TEKENINGEN VAN DE ACCU'S GELDEN SLECHTS BIJ BENADERING. UW ACCU ZOU KUNNEN AFWIJKEN VAN HET AFGEBEELDE MODEL. DIT IS NIET VAN INVLOED OP DE GEILLUSTREERDE WERKWIJZEN VOOR HET VERVANGEN EN OPLADEN.

112•Draai de veiligheidsschroef van de zitting van de passagiersstoel los en til de zitting op;

113•Schroef de knoppen los en verwijder de stoel;

114•Draai de twee schroeven van de stoeldrager los. Koppel de stekkers van de accu en het elektrische systeem los;

115•Trek de stoeldrager weg en maak de stekkers los;

116•Vervang de accu. Plaats de stoeldrager weer nadat u de stekkers in de gaten heeft gestoken. Verbind de stekkers weer en plaats de stoel terug.

117•LET OP: draai altijd alle schroeven en knoppen van de stoel weer vast.

DE ACCU OPLADEN

LET OP: HET OPLADEN VAN DE ACCU EN ALLE WERKZAAMHEDEN OP HET ELEKTRISCHE SYSTEEM MOGEN UITSLUITEND WORDEN VERRICHT DOOR VOLWASSENEN, DE ACCU KAN OOK WORDEN OPGELADEN ZONDER HEM UIT HET SPEELGOED TE HALEN.

118•Maak de stekker A van het elektrische systeem los van de stekker B van de accu door de stekkers aan de zijkant in te duwen.

119•Steek de stekker van de accuoplader in een normaal stopcontact volgens de meegeleverde instructies. Verbind de stekker B met de stekker C van de accuoplader.

120•Haal de stekker van de accuoplader uit het stopcontact wanneer het opladen voltooid is, en maak daarna de stekker C los van de stekker B.

121•Steek de stekker B helemaal in de stekker A. LET OP: draai na de werkzaamheden voor het opladen altijd alle knoppen en schroeven weer vast.

122•De accu kan ook buiten het voertuig worden opgeladen; als u een reserveaccu heeft kan het kind zodoende doorgaan met spelen.

TÜRKÇE
