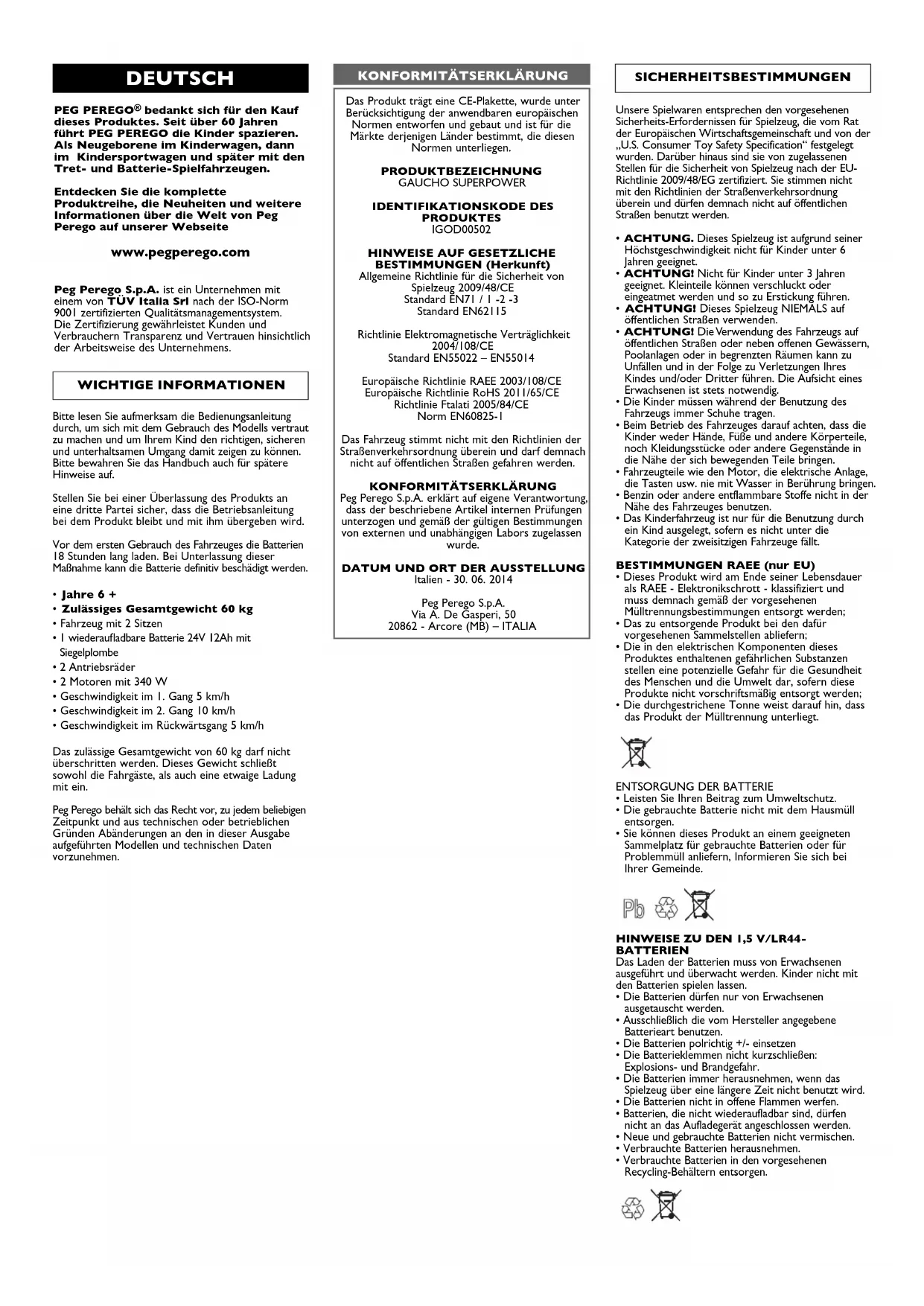

BEDIENUNGSANLEITUNG Gaucho Superpower PEG PEREGO

bedankt sich für den Kauf dieses Produktes. Seit über 60 Jahren führt PEG PEREGO die Kinder spazieren. Als Neugeborene im Kinderwagen, dann im Kindersportwagen und später mit den Tret- und Batterie-Spielfahrzeugen. Entdecken Sie die komplette Produktreihe, die Neuheiten und weitere Informationen über die Welt von Peg Perego auf unserer Webseite www.pegperego.com Peg Perego S.p.A. ist ein Unternehmen mit einem von TÜV Italia Srl nach der ISO-Norm 9001 zertifizierten Qualitätsmanagementsystem. Die Zertifizierung gewährleistet Kunden und Verbrauchern Transparenz und Vertrauen hinsichtlich der Arbeitsweise des Unternehmens. DEUTSCH WICHTIGE INFORMATIONEN Bitte lesen Sie aufmerksam die Bedienungsanleitung durch, um sich mit dem Gebrauch des Modells vertraut zu machen und um Ihrem Kind den richtigen, sicheren und unterhaltsamen Umgang damit zeigen zu können. Bitte bewahren Sie das Handbuch auch für spätere Hinweise auf. Stellen Sie bei einer Überlassung des Produkts an eine dritte Partei sicher, dass die Betriebsanleitung bei dem Produkt bleibt und mit ihm übergeben wird. Vor dem ersten Gebrauch des Fahrzeuges die Batterien 18 Stunden lang laden. Bei Unterlassung dieser Maßnahme kann die Batterie definitiv beschädigt werden.

• Zulässiges Gesamtgewicht 60 kg

• Fahrzeug mit 2 Sitzen

• 1 wiederaufladbare Batterie 24V 12Ah mit Siegelplombe

• Geschwindigkeit im 1. Gang 5 km/h

• Geschwindigkeit im 2. Gang 10 km/h

• Geschwindigkeit im Rückwärtsgang 5 km/h Das zulässige Gesamtgewicht von 60 kg darf nicht überschritten werden. Dieses Gewicht schließt sowohl die Fahrgäste, als auch eine etwaige Ladung mit ein. Peg Perego behält sich das Recht vor, zu jedem beliebigen Zeitpunkt und aus technischen oder betrieblichen Gründen Abänderungen an den in dieser Ausgabe aufgeführten Modellen und technischen Daten vorzunehmen. Das Produkt trägt eine CE-Plakette, wurde unter Berücksichtigung der anwendbaren europäischen Normen entworfen und gebaut und ist für die Märkte derjenigen Länder bestimmt, die diesen Normen unterliegen. PRODUKTBEZEICHNUNG GAUCHO SUPERPOWER IDENTIFIKATIONSKODE DES PRODUKTES IGOD00502

HINWEISE AUF GESETZLICHE

BESTIMMUNGEN (Herkunft) Allgemeine Richtlinie für die Sicherheit von Spielzeug 2009/48/CE Standard EN71 / 1 -2 -3 Standard EN62115 Richtlinie Elektromagnetische Verträglichkeit 2004/108/CE Standard EN55022 – EN55014 Europäische Richtlinie RAEE 2003/108/CE Europäische Richtlinie RoHS 2011/65/CE Richtlinie Ftalati 2005/84/CE Norm EN60825-1 Das Fahrzeug stimmt nicht mit den Richtlinien der Straßenverkehrsordnung überein und darf demnach nicht auf öffentlichen Straßen gefahren werden.

KONFORMITÄTSERKLÄRUNG

Peg Perego S.p.A. erklärt auf eigene Verantwortung, dass der beschriebene Artikel internen Prüfungen unterzogen und gemäß der gültigen Bestimmungen von externen und unabhängigen Labors zugelassen wurde.

DATUM UND ORT DER AUSSTELLUNG

Italien - 30. 06. 2014 Peg Perego S.p.A. Via A. De Gasperi, 50 20862 - Arcore (MB) – ITALIA

KONFORMITÄTSERKLÄRUNG

Unsere Spielwaren entsprechen den vorgesehenen Sicherheits-Erfordernissen für Spielzeug, die vom Rat der Europäischen Wirtschaftsgemeinschaft und von der „U.S. Consumer Toy Safety Specification“ festgelegt wurden. Darüber hinaus sind sie von zugelassenen Stellen für die Sicherheit von Spielzeug nach der EU- Richtlinie 2009/48/EG zertifiziert. Sie stimmen nicht mit den Richtlinien der Straßenverkehrsordnung überein und dürfen demnach nicht auf öffentlichen Straßen benutzt werden.

• ACHTUNG. Dieses Spielzeug ist aufgrund seiner Höchstgeschwindigkeit nicht für Kinder unter 6 Jahren geeignet.

• ACHTUNG! Nicht für Kinder unter 3 Jahren geeignet. Kleinteile können verschluckt oder eingeatmet werden und so zu Erstickung führen.

• ACHTUNG! Dieses Spielzeug NIEMALS auf öffentlichen Straßen verwenden.

• ACHTUNG! Die Verwendung des Fahrzeugs auf öffentlichen Straßen oder neben offenen Gewässern, Poolanlagen oder in begrenzten Räumen kann zu Unfällen und in der Folge zu Verletzungen Ihres Kindes und/oder Dritter führen. Die Aufsicht eines Erwachsenen ist stets notwendig.

• Die Kinder müssen während der Benutzung des Fahrzeugs immer Schuhe tragen.

• Beim Betrieb des Fahrzeuges darauf achten, dass die Kinder weder Hände, Füße und andere Körperteile, noch Kleidungsstücke oder andere Gegenstände in die Nähe der sich bewegenden Teile bringen.

• Fahrzeugteile wie den Motor, die elektrische Anlage, die Tasten usw. nie mit Wasser in Berührung bringen.

• Benzin oder andere entflammbare Stoffe nicht in der Nähe des Fahrzeuges benutzen.

• Das Kinderfahrzeug ist nur für die Benutzung durch ein Kind ausgelegt, sofern es nicht unter die Kategorie der zweisitzigen Fahrzeuge fällt. BESTIMMUNGEN RAEE (nur EU)

• Dieses Produkt wird am Ende seiner Lebensdauer als RAEE - Elektronikschrott - klassifiziert und muss demnach gemäß der vorgesehenen Mülltrennungsbestimmungen entsorgt werden;

• Das zu entsorgende Produkt bei den dafür vorgesehenen Sammelstellen abliefern;

• Die in den elektrischen Komponenten dieses Produktes enthaltenen gefährlichen Substanzen stellen eine potenzielle Gefahr für die Gesundheit des Menschen und die Umwelt dar, sofern diese Produkte nicht vorschriftsmäßig entsorgt werden;

• Die durchgestrichene Tonne weist darauf hin, dass das Produkt der Mülltrennung unterliegt.

ENTSORGUNG DER BATTERIE

• Leisten Sie Ihren Beitrag zum Umweltschutz.

• Die gebrauchte Batterie nicht mit dem Hausmüll entsorgen.

• Sie können dieses Produkt an einem geeigneten Sammelplatz für gebrauchte Batterien oder für Problemmüll anliefern, Informieren Sie sich bei Ihrer Gemeinde.

HINWEISE ZU DEN 1,5 V/LR44-

BATTERIEN Das Laden der Batterien muss von Erwachsenen ausgeführt und überwacht werden. Kinder nicht mit den Batterien spielen lassen.

• Die Batterien dürfen nur von Erwachsenen ausgetauscht werden.

• Ausschließlich die vom Hersteller angegebene Batterieart benutzen.

• Die Batterien polrichtig +/- einsetzen

• Die Batterieklemmen nicht kurzschließen: Explosions- und Brandgefahr.

• Die Batterien immer herausnehmen, wenn das Spielzeug über eine längere Zeit nicht benutzt wird.

• Die Batterien nicht in offene Flammen werfen.

• Batterien, die nicht wiederaufladbar sind, dürfen nicht an das Aufladegerät angeschlossen werden.

• Neue und gebrauchte Batterien nicht vermischen.

• Verbrauchte Batterien herausnehmen.

• Verbrauchte Batterien in den vorgesehenen Recycling-Behältern entsorgen. SICHERHEITSBESTIMMUNGENWENN DAS FAHRZEUG NICHT FÄHRT?

• Beim Betrieb unter Überlastbedingungen, wie Fahren des Fahrzeugs gegen ein feststehendes Objekt, durch weichen tiefen Sand oder Schlamm oder über grobe Bodenunebenheiten, unterbricht der Überlastschutzschalter automatisch die Stromversorgung. Nach 30 oder mehr Sekunden setzt sich der Schutzschalter automatisch zurück. Sie sollten jedoch die Überlastbedingungen beseitigen, bevor Sie normal weiterfahren.

• Drücken Sie das Gaspedal, um das Fahrzeug einzuschalten, bis ein einzelner PIEPSTON erfolgt, der anzeigt, dass das Spielzeug betriebsbereit ist.

• Wenn das Fahrzeug für mehr als 10 Minuten nicht verwendet wird, müssen Sie den Einschaltvorgang wiederholen, indem Sie einfach das Gaspedal drücken und auf den PIEPSTON warten.

• Wenn das Fahrzeug einen KONTINUIERLICHEN PIEPSTON aussendet, muss die Batterie wieder aufgeladen werden.

• Wenn der anfängliche Piepston nicht ertönt, ist die Batterie sehr leer und muss wieder aufgeladen werden.

• Sollte das Problem nach dem Aufladen weiterhin bestehen, sollten Sie die Batterie und das Ladegerät bei einem Service-Center überprüfen lassen.

• Stellen Sie sicher, dass alle Stecker richtig verbunden sind.

• Prüfen Sie die elektrischen Schalter. Tauschen Sie sie gegebenenfalls aus.

• Überprüfen Sie, ob die Batterie an die elektrische Anlage angeschlossen ist. DAS FAHRZEUG LÄUFT LANGSAM?

• Die Batterien laden. Sollte die Schwierigkeit auch bei aufgeladenen Batterien bestehen, diese und das Ladegerät von einer Kundendienststelle kontrollieren lassen. PROBLEME? Für die Sicherheit des Kindes: Bitte lesen und befolgen Sie die nachstehenden Anweisungen, bevor Sie das Fahrzeug benutzen.

• Zeigen Sie Ihrem Kind den korrekten Umgang mit dem Fahrzeug für ein sicheres und unterhaltsames Fahren.

• Das Spielzeug muss umsichtig verwendet werden, da besondere Fähigkeiten erforderlich sind, um Stürze oder Zusammenstöße zu vermeiden, bei denen sich der Nutzer oder Dritte verletzen könnten.

• Sich vor dem Anfahren vergewissern, dass der Bewegungsradius frei von Personen und Gegenständen ist.

• Während der Fahrt die Hände auf dem Lenkrad lassen und immer auf den Fahrweg schauen.

• Rechtzeitig bremsen, um Auffahren zu vermeiden. ACHTUNG! Der Artikel verfügt über ein Bremssystem, dessen Verwendung dem Kind durch einen Erwachsenen genau erklärt werden muss.

2. GANG (sofern vorhanden)

Am Anfang ist es ratsam, nur den 1. Gang zu nutzen. Den 2. Gang erst einstellen, wenn das Kind die Fahrt mit dem 1. Gang, den Gebrauch des Lenkrads und der Bremse sicher erlernt und eine gewisse Fahrsicherheit erworben hat. ACHTUNG!

• Überprüfen Sie, ob alle Bolzen/Muttern der Räder sicher sitzen.

• Wenn der Betrieb unter Überlastbedingungen erfolgt, wie auf weichem Sand, Schlamm oder groben Bodenunebenheiten, unterbricht der Überlastschutzschalter automatisch die Stromversorgung und Sie hören für 30 Sekunden einen INTERMITTIERENDEN PIEPSTON. Danach wird die Stromversorgung wieder hergestellt und das Fahrzeug ist wieder betriebsbereit.

• Sie müssen vom Gaspedal gehen, um zu bremsen.

BEDEUTUNG DER PIEPSTÖNE

• EIN EINZELNER PIEPSTON bedeutet, dass das Spielzeug betriebsbereit ist

• EIN KONTINUIERLICHER PIEPSTON über 10 Sekunden bedeutet, dass die Batterie vollständig entladen ist und das Spielzeug nicht mehr betrieben werden kann. Laden Sie die Batterie auf oder ersetzen Sie sie mit einer geladenen Batterie.

REGELN FÜR EINE SICHERE FAHRT

Das Laden der Batterie darf nur von Erwachsenen ausgeführt und überwacht werden. Kinder nicht mit den Batterien spielen lassen.

• Die Batterie nicht länger als 24 Stunden laden und sich dabei an die Anweisungen halten, die dem Ladegerät beigelegt sind.

• Die Batterie rechtzeitig laden, sobald das Fahrzeug an Geschwindigkeit verliert. Auf diese Weise verhindern Sie Schäden.

• Sollte das Fahrzeug längere Zeit unbenutzt bleiben, vergessen Sie nicht, die Batterie zu laden und sie aus dem Fahrzeug zu nehmen; das Neuladen mindestens alle drei Monate wiederholen.

• Die Batterie nicht umgedreht laden.

• Die Batterie nicht im Ladegerät vergessen! Regelmäßig kontrollieren.

• Nur das mitgelieferte Ladegerät und die Original- PEG PEREGO-Batterien verwenden.

• Die Batterie ist versiegelt und erfordert keine Wartung.

• Den Stecker des Ladegeräts niemals am Kabel aus der Steckdose ziehen.

• Beim Bewegen des Spielzeugs niemals am Kabel des Ladegeräts ziehen.

• Das Kabel des Ladegeräts niemals abdecken, da dies zu einer Überwärmung führen könnte.

• Das Kabel und/oder die Batterie niemals auf eine heiße Oberfläche legen/stellen.

• Achten Sie beim Aufwickeln des Kabels darauf, dass es nicht beschädigt oder seine Funktionalität beeinträchtigt wird. ACHTUNG

• DIE BATTERIE ENTHÄLT KORROSIVE UND GIFTIGE STOFFE. NICHT BESCHÄDIGEN.

• Die Batterie enthält außerdem Elektrolyte auf Säurebasis.

• Keinen direkten Kontakt zwischen den Batterieenden verursachen und starke Stöße vermeiden: Explosions- und Brandgefahr.

• Während des Ladens erzeugt die Batterie Gas. Das Laden daher in gut gelüfteten Räumen vornehmen. Nicht in die Nähe von Wärmequellen und entflammbaren Materialien bringen.

• Die leere Batterie ist aus dem Fahrzeug zu nehmen.

• Die Batterien sollten mit der Kleidung nicht in Berührung kommen; sie könnte beschädigt werden.

• Verwenden Sie ausschließlich empfohlene Batterien oder Akkus. UNDICHTE BATTERIEN Schützen Sie Ihre Augen; vermeiden Sie jeden direkten Kontakt mit dem Elektrolyt: Schützen Sie Ihre Hände. Geben Sie die Batterie in eine Plastiktüte und entsorgen Sie die Batterie vorschriftsmäßig. IM FALLE EINER BERÜHRUNG DER HAUT ODER

DER AUGEN MIT DEM ELEKTROLYT

Die betreffenden Bereiche mit reichlich fließendem Wasser waschen. Sofort den Arzt aufsuchen.

VERSCHLUCKEN DES ELEKTROLYTS

Den Mund ausspülen und ausspucken. Sofort den Arzt aufsuchen.

HINWEISE ZUR BATTERIE

• Das Fahrzeug nicht demontieren oder versuchen, es selbst zu reparieren. Wenden Sie sich dazu an einen von Peg Perego autorisierten Kundendienst.

• Das Spielzeug sollte nicht bei Temperaturen unter 0º aufbewahrt werden. Vor dem Gebrauch in eine Umgebungstemperatur von über 0º bringen, sonst könnten irreversible Schäden an Motoren und Batterien entstehen.

• Regelmäßig den Zustand des Fahrzeuges prüfen, vor allem die Elektroanlage, die Steckerverbindungen, die Schutzhauben und die Ladegeräte. Bei festgestellten Schäden dürfen das Elektrofahrzeug und das Ladegerät nicht mehr benutzt werden.

• Zur Durchführung der Reinigung, Wartung oder eines anderen Eingriffs am Spielzeug muss das Ladegerät immer vom Gerät getrennt werden.

• Für Reparaturen nur Original-PEG PEREGO- Ersatzteile verwenden.

• PEG PEREGO übernimmt keine Haftung, wenn die elektrische Anlage verändert worden ist.

• Die Batterien oder das Fahrzeug nicht in der Nähe von Wärmequellen wie Heizkörper, Kamine usw. abstellen.

• Das Fahrzeug vor Wasser, Regen, Schnee usw. schützen; sein Einsatz auf Sand oder Schlamm kann Schäden an den Tasten, dem Motor und dem Getriebe verursachen.

• Regelmäßig die beweglichen Teile wie Lager, Lenkrad usw. mit einem leichten Öl schmieren.

• Die Oberflächen des Fahrzeugs können mit einem feuchten Tuch und, wenn notwendig, mit nicht scheuernden Wasch- oder Spülmitteln gereinigt werden.

• Die Reinigung sollte ausschließlich durch Erwachsene erfolgen.

• Ohne vorherige Genehmigung seitens PEG PEREGO ist das Abmontieren der Fahrzeugmechanismen oder der Motoren untersagt.

WARTUNG UND PFLEGE DES

• EIN INTERMITTIERENDER PIEPSTON über 30 Sekunden bedeutet, dass die Motoren heiß geworden sind. Das Spielzeug wird für mindestens 30 Sekunden angehalten, bis die Motoren wieder abgekühlt sind.

• Eine Überhitzung kann erfolgen, wenn längere Zeit unter folgenden Bedingungen gespielt wird:

1 - Zu hohes transportiertes Gewicht

2 - Zu steiler Anstieg der Fahrbahn

3 - Fahren durch hohes Gras

4 - Zu weicher Untergrund (Schlamm oder Sand)

5 - Fahren auf unregelmäßiger Oberfläche wie

grobe Bodenunebenheiten, Steine, Wurzeln

6 - Kombinationen dieser Bedingungen

VERGNÜGEN OHNE UNTERBRECHUNG: Halten Sie immer einen Satz einsatzbereiter Batterien bereit. PEG PEREGO bietet Hilfestellung nach dem Verkauf, direkt oder über das Netz der zugelassenen Kundendienststellen für etwaige Reparaturen oder Ersatzleistungen und die Bereitstellung von Originalersatzteilen an. Die Kontaktadressen der Kundendienstzentren finden Sie auf unserer Website: http://www.pegperego.com Bei Mitteilungen an den Händler müssen Sie die Seriennummer des Artikels angeben. Die Seriennummer finden Sie auf der Seite mit den Angaben zu Ersatzteilen. KUNDENDIENSTACHTUNG:

DIE MONTAGE DARF NUR VON ERWACHSENEN

VORGENOMMEN WERDEN. BEIM AUSPACKEN

DES FAHRZEUGES VORSICHT WALTEN LASSEN.

ALLE SCHRAUBEN UND KLEINEN TEILE

BEFINDEN SICH IN EINEM SÄCKCHEN IN DER VERPACKUNG. DIE BATTERIE KÖNNTE BEREITS IN DAS FAHRZEUG EINGESETZT WORDEN SEIN. Verwenden Sie das Spielzeug nicht, wenn es nach dem Öffnen der Verpackung beschädigt erscheint. Wenden Sie sich an Ihren Fachhändler oder kontaktieren Sie den Kundendienst. Achten Sie bei der Montage auf die Anwesenheit von Kindern, da die kleinen Teile (Gefahr des Verschluckens) und die Plastiktüten, in denen sie enthalten sind (Erstickungsgefahr) ein Risiko darstellen. Für die Montage des Spielzeugs werden ein Schlitz- und ein Sternschraubenzieher, ein Hammer und eine Zange benötigt. MONTAGE 1 • Anbringen der Stoßstange. Vordere Stoßstange anbringen und mit 4 Schrauben festschrauben. 2 • Anbringen der Stoßstange. 3 • Hintere Stoßstange anbringen und mit 3 Schrauben, wie abgebildet, festschrauben. 4 • Die zwei Teile Lenkrades verbinden. 5 • Folgen Sie beim Einsetzen der Hupe in die mittlere Öffnung des Lenkrads der mitgelieferten Anleitung. 6 • Das Lenkrad in die Lenkradstange einsetzen. 7 • Die Bohrugen der Lenkradstange mit denen des Lenkrades ausrichten: mit Schrauben und Muttern fest-schrauben. 8 • Die Frontscheibe, wie abgebildet, aufstecken. 9 • Mit den 2 Schrauben befestigen. 10 •Sitzbezug, wieabgebildet, aufstecken. 11 •Vorne dehnbarende Bände zuhaken. 12 •Die zwei elastische Bände befestigen. 13 •Positioneren der Sitz und von unten mit Beilagscheibe und Rändelmutter befestigen. 14 •Teil A mit Teil B des Überrollbügels verbinden 15 •Teile A-B mit dem oberen Teil des Überrollbügels C verbinden und in Pfeilrichtung drehen. 16 •Die zwei Plättchen an der Basis des Überrollbügels einsetzen und gut festhalten. Anschließend zusammen mit dem Überrollbügel mit den zwei mitgelieferten Schrauben (Detail A) befestigen. 17 •Die Enden der Sicherheitsgurte in der Mulde im unteren, mittleren Bereich des Sitzes wie in der Abbildung gezeigt anbringen. 18 •Das Netz erst an den Maschinenkörper anschrauben 19 •und dann an den Überrollbügel anhängen. 20 •Die beiden Rückspiegel in Pfeilrichtung in der Halterung anbringen. 21 •Die zwei Kunststoffschriftzüge mit Druck anbringen. 22 •Die Nietkappen auf die vier Räder drücken. 23 •Die Antenne unter Ausübung von Druck in die zugehörige Vertiefung am vorderen rechten Schutzblech einsetzen. 24 •Das Radio aus der Verpackung nehmen. Die Batteriefachklappe abschrauben. Zwei Mignonbatterien AA zu 1,5 V (nicht mitgeliefert) an der dafür vorgesehenen Stelle einsetzen und dabei auf die richtige Polarität achten. Anschließend den Deckel des Batteriefachs schließen und wieder zuschrauben. 25 •Das Antennenkabel und das Radio in die entsprechende Vertiefung im Armaturenbrett einsetzen und dabei auf die richtige Ausrichtung, wie in der Abbildung gezeigt, achten. 26/7•Die Motorhaube öffnen. Die beiden Schrauben des Spielzeugmotors entfernen. Den Spielzeugmotor anheben. Wie folgt vorgehen: 28 •Batterie aus der Verpackung entnehmen; - Schraube der Batteriehalterung entfernen; - Batterie einsetzen; - mit der zugehörigen Batteriehalterung befestigen. 29 •Die Stecker der Batterie B und des Kabelsatzes A wieder miteinander verbinden. 30 •Den unechten Motor absenken und wieder anschrauben. Die Motorhaube schließen und mit den beiden Haken befestigen. Jetzt ist das Fahrzeug benutzbar.

EIGENSCHAFTEN UND GEBRAUCH DES

FAHRZEUGS 31 •Stützstange der Motorhaube. 32 •Unter dem Kasten befinden sich vier abnehmbare Spielzeugwerkzeuge. Um den Kasten MONTAGEANWEISUNGEN wegzunehmen, die vier Stifte nach außen ziehen und entfernen. 33 •A: HUPE. Beim Drücken der gelben Taste ertönt die Hupe. B: FM-RADIO: ein echtes, ausbaubares und unabhängig funktionierendes Autoradio. Anschalten mit Knopf 3. Ausschalten mit Knopf

4. Wechsel des Senders mit automatischem

Suchlauf mit den dreieckigen Knöpfen. Beim Ausschalten wird der eingestellte Sender nicht gespeichert. Lautstärkeregelung mit Knopf

2. Zum Stellen der Uhr die SET-Taste gedrückt

halten und die Knöpfe HR und MIN drücken. Das Radio besitzt einen AUX-Eingang (1) für den Anschluss von MP3-Playern. C: Gaspedal/elektrische Bremspedal. Die mit elektrischer Bremse ausgestatteten Fahrzeuge bleiden automatisch stehen, sobald der Fuß von genommen wird. 33 •Zum Lösen der Sicherheitsgurte: 1 Zur Mitte hin schieben und gleichzeitig auf die Druckstaste drücken; 2 Lösen. 34 •GANGHEBEL: 1: Erste Fahrgeschwindigkeit. 2: Zweite Fahrgeschwindigkeit. R: Rückwärtsgang. 35 •ZWEITE FAHRGESCHWINDIGKEIT: Wenn das rote Plättchen so positioniert ist, wie die Abbildung zeigt, fährt das Fahrzeug nur mit der ersten Geschwindigkeit und im Rückwärtsgang. In diesem Fall ist auf dem Plättchen die Abbildung der Schildkröte in richtiger Stellung zu sehen. Wenn die zweite Geschwindigkeit eingestellt werden soll, ist folgendermaßen vorzugehen: Die Schrauben des roten Plättchens abschrauben. 36 •Das rote Plättchen herausnehmen. 37 •Dieses um 180° drehen, um die Abbildung des Hasen in die richtige. Stellung zu bringen und das Plättchen in die vorgesehene Öffnung schieben. 38 •Wieder festschrauben. Durch Zurückstellen des Schalthebels fährt das Fahrzeug mit der zweiten Geschwindigkeit. BATTERIEWECHSEL

ACHTUNG: DIE ABBILDUNGEN DER BATTERIEN

ABWEICHEN. DIE VORGEHENSWEISE BEIM

WECHSELN UND LADEN DER BATTERIE

ÄNDERT SICH DADURCH NICHT. 39 •Die Motorhaube öffnen. Die beiden Schrauben des Spielzeugmotors entfernen. Den Spielzeugmotor anheben. 40 •Befestigungsschraube und nun den Batteriehalter herausnehmen. 41 •Die Batterie auswechseln. Den Batteriehalter festschrauben. 42 •Die zwei Stecker verbinden, den Steckerdeckel. 43 •Den Spielzeugmotor anschrauben.
