MANUALE UTENTE Gaucho Superpower PEG PEREGO

1dx ASGI0054DN 1sx ASGI0054SN 2 ASGI0122NM 3 ASGI0024GP 4 SPST8210N 5 ASGI0118GPGR 6 SAGI0183GR 7 SAGI3029GR 8 IAKB0038 9 SOPF0054L89 10 SPST8235N 11 MEVA0050 12dx SAGI0127DM 12sx SAGI0127SM 13 MMEV1120 14 ASGI0217NGP 15 SAGI9192NYGR 16 SAGI3822KGP 17 SAGI0445WGPN 18 SPST0452N 19 CSGAUN00-RI53 20 SAGI0321GP 21 SPST3508JN 22 IKCB* 23 ASGI0043KGP 24 SPST3562N 25 SPST3867N 26 MUCI1012GRN 27 MUCI1009GR 28dx SPST3823JDN 28sx SPST3823JSN 29dx SPST3824JDN 29dx SPST3824JSN 30 SAGI0283L30 31 SAGI3821JM 32 SPST0132 33 SAGI3263GP 34 ASGI0135GP 35 ASGI0053A 36 SPST3511R 37dx SPST3827DM 37sx SPST3827SM 38dx SPST3522DGP 38sx SPST3522SGP 39 SPST9471N 40 SAGI9461JN 41 SPST3546JN 42 SAGI3977JKGPN 43 SPST3055JA SPST3055JRF 44 SOFF0401C30 45 SAGI0318KGP 46 SPST3053M 47dx SPST3507DGP 47sx SPST3507SGP 48dx ASGI0226DNM 48sx ASGI0226SNM 49 SPST9255M 50 SPST9875NI nostri giocattoli sono conformi alle Norme di Sicurezza Europee per i giocattoli (requisiti di sicurezza previsti dal Consiglio della EEC) e dal “U.S. Consumer Toy Safety Specification”. Sono inoltre certificati da enti notificati per la sicurezza dei giocattoli secondo direttiva 2009/48/EC. Non sono conformi alle disposizioni delle norme di circolazione su strada e pertanto non possono circolare su strade pubbliche.

• ATTENZIONE. Questo giocattolo non è adatto a bambini di età inferiore ai 6 anni a causa della sua massima velocità.

• ATTENZIONE! Non adatto ai bambini di età inferiore ai 36 mesi. Piccole parti possono essere ingerite o inalate causando il soffocamento.

• ATTENZIONE! NON USARE MAI il giocattolo su strade pubbliche.

• ATTENZIONE! L'utilizzo del veicolo su strade pubbliche o nei pressi di corsi d'acqua o piscine o in spazi ristretti, puo' causare pericolo di lesioni agli utilizzatori e/o a terze parti. La supervisione di un adulto è sempre necessaria.

• I bambini devono sempre indossare scarpe durante l’uso del veicolo.

• Quando il veicolo è operativo fare attenzione affinché i bambini non mettano mani, piedi o altre parti del corpo, indumenti o altre cose, vicino alle parti in movimento.

• Non bagnare mai componenti del veicolo come motori, impianti, pulsanti, etc.

• Vicino al veicolo non usare benzine o altre sostanze infiammabili.

• Il veicolo deve essere usato assolutamente da un solo bambino qualora non rientrasse nella categoria dei veicoli a due posti. DIRETTIVA RAEE (solo UE)

• Questo prodotto costituisce alla fine della sua vita un rifiuto classificato RAEE e pertanto non deve essere smaltito come rifiuto urbano, bensì deve essere soggetto a raccolta differenziata;

• Consegnare il rifiuto nelle apposite, preposte isole ecologiche;

• La presenza di sostanze pericolose contenute nelle componenti elettriche di questo prodotto costituiscono fonte di potenziale pericolo per la salute umana e per l’ ambiente se i prodotti non vengono correttamente smaltiti;

• Il bidone barrato indica che il prodotto deve essere assoggettato a raccolta differenziata.

• La batteria usata, non va buttata tra i rifiuti domestici.

• Potete depositarla presso un centro di raccolta di batterie usate o di smaltimento rifiuti speciali; informatevi presso il vostro comune.

AVVERTENZE PILA LR44 - 1,5 VOLT

L’inserimento delle pile deve essere effettuato e supervisionato solo dagli adulti. Non lasciare che i bambini giochino con le pile.

• Le pile devono essere sostituite da un adulto.

• Utilizzare solo il tipo di pila specificato dal costruttore.

• Rispettare la polarità +/-

• Non cortocircuitare i morsetti di alimentazione, rischio di fuoco o esplosione.

• Ritirare sempre le pile quando il gioco non é utilizzato per un lungo periodo.

• Non gettare le pile nel fuoco.

• Non cercare mai di ricaricare le pile se non ricaricabili.

• Non mischiare pile vecchie e nuove.

• Rimuovere le pile scariche.

• Gettare le pile scariche negli appositi contenitori per il riciclaggio delle batterie usate.

vi ringrazia per aver preferito questo prodotto. Da oltre 60 anni PEG PEREGO porta a spasso i bambini. Appena nati con le carrozzine, poi con i passeggini e ancora dopo, con i giocattoli a pedali e a batteria. Scopri la gamma completa dei prodotti, le novità e altre informazioni sul mondo Peg Perego sul nostro sito www.pegperego.com Peg Perego S.p.A. è un'azienda con sistema di gestione qualità certificato da TÜV Italia Srl, in accordo alla norma ISO 9001. La certificazione offre ai clienti e ai consumatori la garanzia di una trasparenza e fiducia nel modo di lavorare dell'impresa. Prodotto marcato CE, progettato ed omologato nel rispetto delle direttive comunitarie applicabili, destinato ai mercati e ai paesi che recepiscono tali norme.

DENOMINAZIONE DEL PRODOTTO

PRODOTTO IGOD0502 NORMATIVE di RIFERIMENTO (origine) Direttiva generale Sicurezza dei Giocattoli 2009/48/CE Standard EN71 / 1 -2 -3 Standard EN62115 Direttiva Compatibilità Elettromagnetica 2004/108/CE Standard EN55022- EN55014 Direttiva Europea RAEE 2003/108/CE Direttiva Europea RoHS 2011/65/CE Direttiva Ftalati 2005/84/CE Standard EN60825-1 Non è conforme alle disposizioni delle norme di circolazione su strada e pertanto non può circolare su strade pubbliche. DICHIARAZIONE di CONFORMITA’ Peg Perego S.p.A. dichiara sotto la propria responsabilità che l’ articolo in oggetto è stato sottoposto a test di collaudo interni e omologato secondo le normative vigenti presso laboratori esterni ed indipendenti.

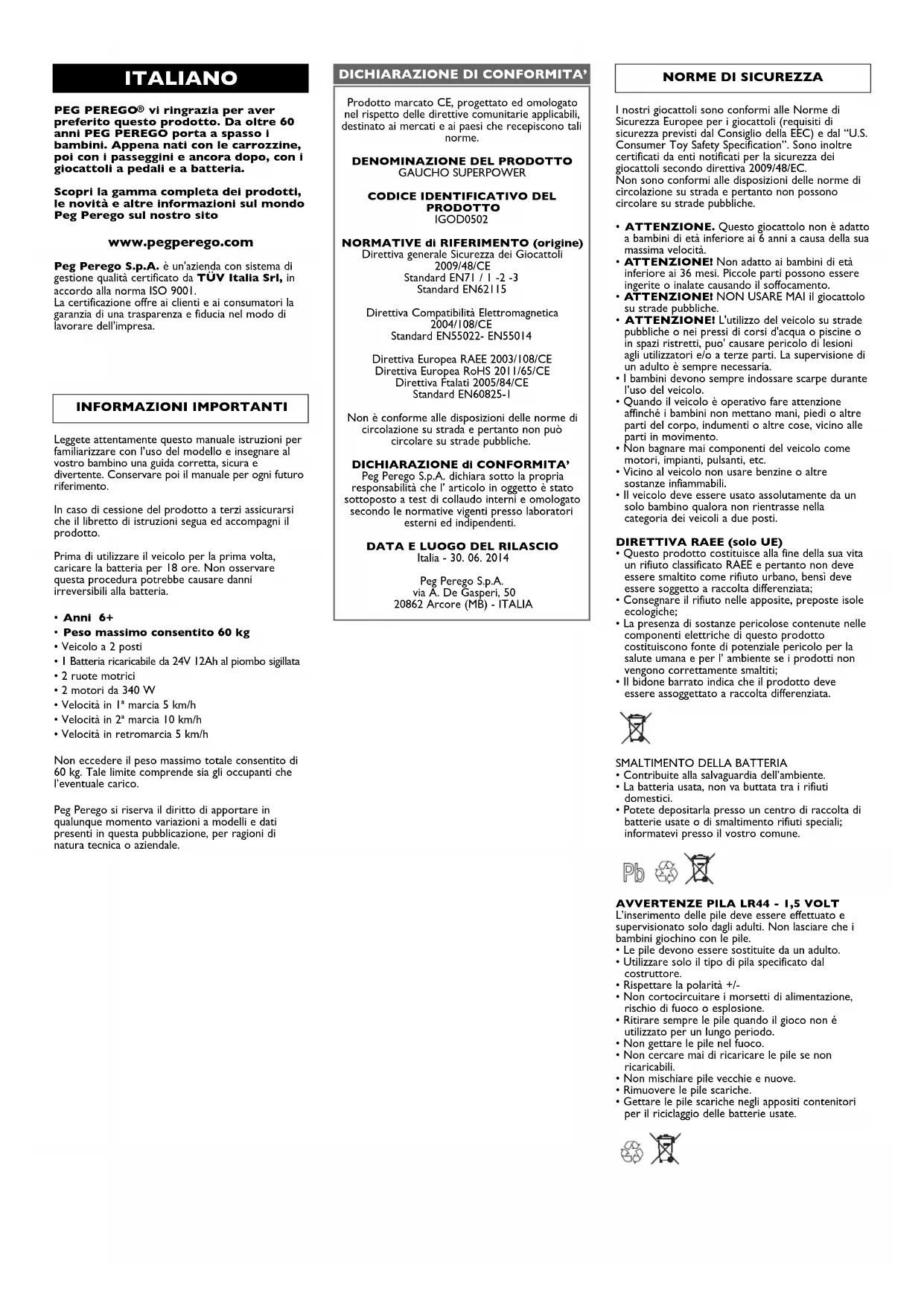

INFORMAZIONI IMPORTANTI Leggete attentamente questo manuale istruzioni per familiarizzare con l’uso del modello e insegnare al vostro bambino una guida corretta, sicura e divertente. Conservare poi il manuale per ogni futuro riferimento. In caso di cessione del prodotto a terzi assicurarsi che il libretto di istruzioni segua ed accompagni il prodotto. Prima di utilizzare il veicolo per la prima volta, caricare la batteria per 18 ore. Non osservare questa procedura potrebbe causare danni irreversibili alla batteria.

• Peso massimo consentito 60 kg

• Velocità in 1ª marcia 5 km/h

• Velocità in 2ª marcia 10 km/h

• Velocità in retromarcia 5 km/h Non eccedere il peso massimo totale consentito di 60 kg. Tale limite comprende sia gli occupanti che l’eventuale carico. Peg Perego si riserva il diritto di apportare in qualunque momento variazioni a modelli e dati presenti in questa pubblicazione, per ragioni di natura tecnica o aziendale.Per la sicurezza del bambino: prima di azionare il veicolo, leggere e seguire attentamente le seguenti istruzioni.

• Insegnate al vostro bambino un uso corretto del veicolo per una guida sicura e divertente.

• Il giocattolo deve essere utilizzato con cautela, poichè richiede grande abilità, in modo da evitare cadute o collisioni che causino lesione all'utilizzatore e a terze parti.

• Prima di partire assicurarsi che il percorso sia sgombro da persone o cose.

• Guidare con le mani sul manubrio/volante e guardare sempre la strada.

• Frenare per tempo per evitare scontri. ATTENZIONE! L'articolo è dotato di un sistema frenante che necessita un’ istruzione idonea del bambino da parte di un adulto. 2ª VELOCITÁ (se presente) Inizialmente si consiglia l’utilizzo della 1ª marcia. Prima di inserire la 2ª velocità, assicurarsi che il bambino abbia imparato correttamente l’uso del manubrio/volante, della 1ª velocità, del freno, e abbia acquisito dimestichezza con il veicolo. ATTENZIONE!

• Verificare che tutti i bulloni e i dadi delle ruote siano serrati correttamente.

• In condizioni di sovraccarico (ad esempio, funzionamento su sabbia morbida profonda, fango, terreni accidentati o irregolari), l’interruttore di sovraccarico interrompe automaticamente l’alimentazione e viene emesso un SEGNALE ACUSTICO INTERMITTENTE della durata di 30 secondi, al termine del quale l’alimentazione viene ripristinata e il veicolo riprende a funzionare.

• Sollevare il piede dal pedale dell’acceleratore per azionare i freni. SIGNIFICATO dei SEGNALI ACUSTICI

• UN SEGNALE ACUSTICO SINGOLO indica che il giocattolo è pronto per essere utilizzato.

• UN SEGNALE ACUSTICO CONTINUO della durata di 10 secondi indica che la batteria è completamente scarica e che il giocattolo non può più essere utilizzato. Ricaricare la batteria o sostituirla con una batteria carica.

• UN SEGNALE ACUSTICO INTERMITTENTE della durata di 30 secondi indica che il motore si è surriscaldato. Il funzionamento viene interrotto per almeno 30 secondi per far raffreddare il motore.

• Il surriscaldamento può essere causato da un utilizzo prolungato nelle seguenti condizioni:

1 - Eccessivo peso trasportato

2 - Utilizzo su pendenze troppo forti

3 - Utilizzo su terreni con erba alta

4 - Utilizzo su terreni troppo morbidi (fango o

5 - Utilizzo su superfici irregolari (ad esempio,

terreni accidentati, pietre, radici)

6 - Una combinazione di queste condizioni

DIVERTIMENTO SENZA INTERRUZIONI: tenete sempre un set-batterie carico di ricambio pronto all’uso. IL VEICOLO NON FUNZIONA?

• In condizioni di sovraccarico (ad esempio quando il veicolo viene spinto contro un oggetto fisso, su fango o sabbia morbida profonda, o su terreni accidentati o irregolari), l’interruttore di sovraccarico interrompe automaticamente l’alimentazione. Dopo una pausa di almeno 30 secondi l’interruttore si riavvia. Tuttavia, per riprendere il normale funzionamento del veicolo è necessario risolvere la situazione che ha causato il sovraccarico.

• Premere l’acceleratore per attivare il veicolo. Viene emesso un segnale acustico singolo che indica che il giocattolo è pronto per essere utilizzato.

• Se il veicolo rimane fermo per più di 10 minuti, ripetere la procedura di avvio premendo il pedale finché non viene emesso il segnale acustico.

• Se il veicolo emette un SEGNALE ACUSTICO CONTINUO è necessario ricaricare la batteria.

• Se il segnale acustico iniziale non viene emesso, la batteria è molto scarica e deve essere ricaricata.

• Se dopo la ricarica il problema persiste, far controllare la batteria e il carica batterie da un centro assistenza.

• Verificare che tutte le spine siano collegate correttamente.

• Controllare gli interruttori elettrici ed eventualmente sostituirli.

• Verificare che la batteria sia collegata al circuito elettrico. IL VEICOLO NON HA POTENZA?

• Caricare le batterie. Se dopo la ricarica il problema persiste far controllare le batterie ed il caricabatterie da un centro assistenza. PROBLEMI?

REGOLE PER UNA GUIDA SICURA

PEG PEREGO offre un servizio di assistenza post- vendita, direttamente o tramite un network di centri di assistenza autorizzati, per eventuali riparazioni o sostituzioni e vendita di ricambi originali. Per contattare un centro assistenza visitate il nostro sito http://www.pegperego.com Per qualsiasi segnalazione, è necessario possedere il numero seriale corrispondente all’articolo. Per individuare il numero seriale consultare la pagina dedicata ai pezzi di ricambio. SERVIZIO ASSISTENZA La carica della batteria deve essere effettuata e supervisionata solo dagli adulti. Non lasciare che i bambini giochino con la batteria.

CARICA DELLA BATTERIA

• Caricare la batteria seguendo le istruzioni allegate al caricabatterie e comunque non superare le 24 ore.

• Caricare per tempo la batteria non appena il veicolo perde velocità, eviterete danni.

• Se lasciate fermo il vostro veicolo per lungo tempo, ricordatevi di caricare la batteria e di tenerla scollegata dall'impianto; ripetete l'operazione di ricarica almeno ogni tre mesi.

• La batteria non deve essere caricata capovolta.

• Non dimenticare la batteria in carica! Controllare periodicamente.

• Usare solo il caricabatterie in dotazione e la batteria originali PEG PEREGO.

• La batteria è sigillata e non necessita manutenzione.

• Non estrarre il caricabatteria dalla presa di corrente tirando il cavo.

• Non spostare il giocattolo tirando il cavo del caricabatteria.

• Non coprire il cavo del caricabatteria per non surriscaldarlo.

• Non appoggiare il cavo e/o la batteria su superfici calde.

• Fare attenzione a dove e come si avvolge il cavo per non rovinarlo o comprometterne la sua funzionalità. ATTENZIONE

• LA BATTERIA CONTIENE SOSTANZE TOSSICHE CORROSIVE. NON MANOMETTERLA.

• La batteria contiene elettroliti a base acida.

• Non provocare contatto diretto tra i terminali della batteria, evitare forti urti: rischio di esplosione e/o incendio.

• Durante la carica la batteria produce gas. Caricare la batteria in luogo ben ventilato, lontano da fonti di calore e materiali infiammabili.

• La batteria esaurita deve essere rimossa dal veicolo.

• È sconsigliato appoggiare la batteria agli indumenti; si potrebbero danneggiare.

• Utilizzare unicamente batterie o accumulatori del tipo consigliato.

Proteggete i vostri occhi; evitare il contatto diretto con l'elettrolita: proteggete le vostre mani. Mettere la batteria in una borsa di plastica e seguire le istruzioni sullo smaltimento batterie. SE PELLE O OCCHI ENTRANO IN CONTATTO

Lavare abbondantemente con acqua corrente la parte intaccata. Consultare il medico immediatamente.

SE L’ ELETTROLITA VIENE INGERITO

Sciacquare la bocca e sputare. Consultare il medico immediatamente. AVVERTENZE BATTERIA

• Non smontare o cercare di riparare il veicolo da soli. Contattare un certro assistenza Peg Perego autorizzato.

• Non è consigliabile lasciare il giocattolo in ambienti con temperature inferiori allo zero. Se venisse utilizzato senza portarlo ad una temperatura superiore allo zero si potrebbero causare danni irreversibili a motori e batterie.

• Controllare regolarmente lo stato del veicolo, in particolare l’impianto elettrico, i collegamenti delle spine, i cappucci di protezione ed il caricabatterie. In caso di difetti accertati, il veicolo elettrico ed il caricabatterie non devono essere utilizzati.

• In caso di pulizia, manutenzione o qualsiasi intervento sul giocattolo, è necessario scollegare il caricabatteria dall’articolo.

• Per riparazioni usare solo pezzi di ricambio originali PEG PEREGO.

• PEG PEREGO non si assume nessuna responsabilità in caso di manomissione dell’impianto elettrico.

• Non lasciare le batterie o il veicolo vicino a fonti di calore come caloriferi, caminetti, etc.

• Proteggere il veicolo da acqua, pioggia, neve etc.; usarlo su sabbia o fango potrebbe causare danni a pulsanti, motori e riduttori.

• Lubrificare periodicamente (con olio leggero) parti semovibili come cuscinetti, sterzo etc.

• Le superfici del veicolo possono essere pulite con

MANUTENZIONE E CURA VEICOLO

un panno umido e, se necessario, con prodotti di uso domestico non abrasivi.

• Le operazioni di pulizia devono essere effettuate solo da adulti.

• Non smontare mai i meccanismi del veicolo o i motori, se non autorizzati dalla PEG PEREGO.utilizzare la manopola 2. Per regolare l’orologio tenere premuto il tasto SET e contemporaneamente agire sui tasti HR e MIN. La radio è dotata di ingresso AUX (1) per la connessione dei dispositivi MP3. C: Pedale acceleratore e freno elettrico. Per frenare sollevare il piede dal pedale dell’acceleratore, il freno entrerà in funzione automaticamente. 33 •Per sganciare le cinture di sicurezza: 1 spingere verso il centro e contemporaneamente premere il pulsante; 2 sganciare. 34 •LEVA CAMBIO: 1: prima velocità di marcia. 2: seconda velocità di marcia. R: retromarcia. 35 •SECONDA VELOCITÀ: quando la piastrina rossa è posizionata come in figura, il veicolo marcerà solo in prima e in retro. Sulla piastrina è visibile il disegno della tartaruga in posizione corretta. Qualora si volesse usare la seconda velocità, agire come segue: svitare la vite della piastrina rossa 36 •estrarre la piastrina rossa 37 •ruotarla di 180° fino a portare il disegno della lepre nella posizione corretta; Inserire la piastrina nell'apposito foro. 38 •Riavvitare. Portando indietro la leva cambio, il veicolo marcerà in secoda velocità.

SOSTITUZIONE DELLA BATTERIA

ATTENZIONE: I DISEGNI DELLE BATTERIE SONO

SEQUENZE DI SOSTITUZIONE E DI CARICA

ILLUSTRATE. 39 •Aprire il cofano. Rimuovere la vite del finto motore. Sollevare il finto motore. 40 •Svitare e togliere il ferma batteria. 41 •Sostituire la batteria. Riposizionare e riavvitare il fermabatteria. 42 •Collegare le due spine. 43 •Richiudere avvitando il finto motore.

CARICA DELLA BATTERIA

ATTENZIONE: LA CARICA DELLE BATTERIE E

SENZA RIMUOVERLA DAL GIOCO. 44 •Scollegare la spina A dell' impianto elettrico dalla spina B della batteria premendo lateralmente. 45 •Inserire la spina del caricabatterie ad una presa domestica seguendo le sue istruzioni allegate. Collegare la spina B con la spina C del caricabatterie. 46 •A carica ultimata staccare il caricabatteria dalla presa domestica, poi scollegare la spina C dalla spina B. 47 •Inserire a fondo, fino allo scatto, la spina B nella spina A. Ad operazioni ultimate ricordarsi sempre di chiudere il finto motore con la vite. ATTENZIONE

LE OPERAZIONI DI MONTAGGIO DEVONO

NELL’ARTICOLO. Non utilizzare il giocattolo se risulta danneggiato dopo l’apertura dell’imballo, rivolgersi al punto vendita o chiamare il centro assistenza. Fare attenzione alla presenza di bambini durante l’operazione di montaggio a causa dei rischi derivanti dai pezzi piccoli (pericolo di ingestione) e dai sacchetti di plastica che li contengono (pericolo di soffocamento). Per il montaggio del giocattolo è necessario munirsi di cacciavite a taglio ed a stella, martello e pinza. MONTAGGIO 1 • Posizionare il paraurti anteriore e avvitare le quattro viti come in figura. 2 • Posizionare il paraurti posteriore. 3 • Avvitare le tre viti come in figura. 4 • Unire le due parti del volante. 5 • Inserire il clacson nel foro centrale del volante seguendo le istruzioni presenti nel suo imballo. 6 • Inserire il volante sull'asta volante. 7 • Allineare i fori dell'asta volante e del volante. Avvitare vite e dado: il dado si fissa nel foro esagonale, la vite nel foro circolare. 8 • Inserire il parabrezza come in figura. 9 • Avvitare le due viti. 10 •Infilare il coprisedile come in figura. 11 •Agganciare gli elastici anteriori. 12 •Agganciare i due restanti elastici. 13 •Posizionare il sedile. Fissarlo con l'apposita rondella ed il pomolo. 14 •Unire A con la parte B; 15 •Unire A-B con la parte superiore del Roll-Bar C, fissarle ruotando come in figura. 16 •Inserire le 2 placche nelle sedi alla base del Roll- Bar, trattenendole. Procedere avvitandole insieme al Roll-Bar con le 2 viti in dotazione (part. A). 17 •Inserire il terminale delle cinture di sicurezza nella cava situata nella parte bassa centrale del sedile, come mostrato in figura. 18 •Applicare la rete prima avvitandola al corpo macchina, 19 •poi agganciandola al roll-bar. 20 •Inserire gli specchietti retrovisori nel senso della freccia. 21 •Applicare le 2 scritte in plastica facendo pressione. 22 •Applicare a pressione sulle quattro ruote i copriborchia. 23 •Infilare, premendo, l’antenna nell’apposita sede situata sul parafango anteriore destro. 24 •Togliere la radio dal suo imballo. Svitare lo sportello del vano pile. Inserire due pile stilo AA da 1,5 V -Non Fornite- nell’apposita sede rispettando la giusta polarità. Ad operazione ultimata, richiudere il coperchio del vano pile e riavvitarlo. 25 •Inserire il filo dell’antenna e la radio nell’apposita sede del cruscotto, facendo attenzione al verso corretto, come mostrato in figura. 26/7•Aprire il cofano. Rimuovere le due viti del finto motore. Sollevare il finto motore. Successivamente agire nel seguente modo: - Estrarre la batteria dall'imballo; - svitare la vite del fermabatteria; - posizionare la batteria; - bloccarla con l'apposito fermabatteria. 28 •Inserire a fondo, fino allo scatto, lo spinotto B nello spinotto A. 29 •Abbassare il finto motore e riavvitarlo. Chiudere il cofano assicurandolo con i 2 ganci. Il veicolo è pronto all’uso.

CARATTERISTICHE E USO DEL VEICOLO

30 •Asta di sostegno del cofano. 31 •Sotto la valigetta ci sono quattro attrezzi-gioco rimovibili. Per togliere la valigetta, sganciare i quattro attacchi tirandoli verso l'esterno. 32 •A: CLACSON. Premendo il pulsante giallo si aziona il clacson. B: RADIO FM: una vera autoradio removibile che funziona autonomamente. Per accendere, utilizzare il tasto 3. Per spegnere, utilizzare il tasto 4. Per cambiare frequenza con ricerca automatica, utilizzare i tasti triangolari. Quando la radio viene spenta, la stazione non rimane memorizzata. Per regolare il volume,

ISTRUZIONI DI MONTAGGIO
