Eigenschaft	Details
Sägetyp	Formatkreissäge
Leistung	36 V
Scheibendurchmesser	254 mm
Leerlaufdrehzahl	5000 U/min
Schnittkapazität bei 90°	85 mm
Schnittkapazität bei 45°	60 mm
Gewicht	22 kg
Verwendung	Ideal zum Schneiden von Platten und Holzmaterialien
Wartung	Regelmäßig den Zustand des Sägeblatts prüfen und den Motor reinigen
Sicherheit	Beim Gebrauch Schutzbrille und Handschuhe tragen
Allgemeine Informationen	Kompatibel mit Metabo 36V Akkus

Häufig gestellte Fragen - TS 3618 LTX BL 254 METABO

Wie wechselt man das Sägeblatt der METABO TS 3618 LTX BL 254?

Um das Sägeblatt zu wechseln, trennen Sie zuerst die Säge vom Stromnetz. Verwenden Sie dann den mitgelieferten Schlüssel, um die Sägeblattmutter zu lösen. Entfernen Sie das gebrauchte Sägeblatt und setzen Sie das neue ein, wobei Sie auf die richtige Ausrichtung achten. Ziehen Sie die Mutter fest und schließen Sie die Säge wieder an.

Wie hoch ist die maximale Schnittkapazität der METABO TS 3618 LTX BL 254?

Die maximale Schnittkapazität bei 90°-Schnitten beträgt 60 mm, bei 45°-Schnitten 45 mm.

Wie stellt man den Schnittwinkel an der METABO TS 3618 LTX BL 254 ein?

Um den Schnittwinkel einzustellen, lösen Sie den Verriegelungshebel an der Seite der Säge. Stellen Sie den Tisch auf den gewünschten Winkel (bis zu 45°) ein und ziehen Sie den Hebel wieder fest, um den Tisch zu fixieren.

Was tun, wenn die Säge nicht startet?

Überprüfen Sie zunächst, ob die Säge richtig angeschlossen ist und das Netzkabel nicht beschädigt ist. Stellen Sie außerdem sicher, dass die Sicherheitstaste in der Ein-Position ist. Wenn das Problem weiterhin besteht, wenden Sie sich an den Kundendienst.

Wie reinigt und wartet man die METABO TS 3618 LTX BL 254?

Reinigen Sie die Säge nach jedem Gebrauch mit einem trockenen Tuch, um Staub und Schmutz zu entfernen. Überprüfen Sie regelmäßig die beweglichen Teile und schmieren Sie sie bei Bedarf. Lagern Sie die Säge an einem trockenen Ort.

Ist die METABO TS 3618 LTX BL 254 mit Standard-Sägeblättern kompatibel?

Ja, die Säge verwendet Standard-Sägeblätter mit einem Durchmesser von 254 mm und einem Mittelloch von 30 mm. Achten Sie darauf, Sägeblätter zu wählen, die für das zu schneidende Material geeignet sind.

Wie lange ist die Garantie auf die METABO TS 3618 LTX BL 254?

Die Säge wird in der Regel mit einer 3-jährigen Garantie geliefert, die je nach Händler variieren kann. Bewahren Sie Ihren Kaufbeleg für eventuelle Garantieansprüche auf.

BEDIENUNGSANLEITUNG TS 3618 LTX BL 254 METABO

de Originalbetriebsanleitung 4

en Original instructions 14

2018-05-08, Bernd Fleischmann

Direktor Produktentstehung & Qualität (Vice President Product Engineering & Quality)

*6) Metabowerke GmbH - Metabo-Allee 1 - 72622 Nuertingen, Germany

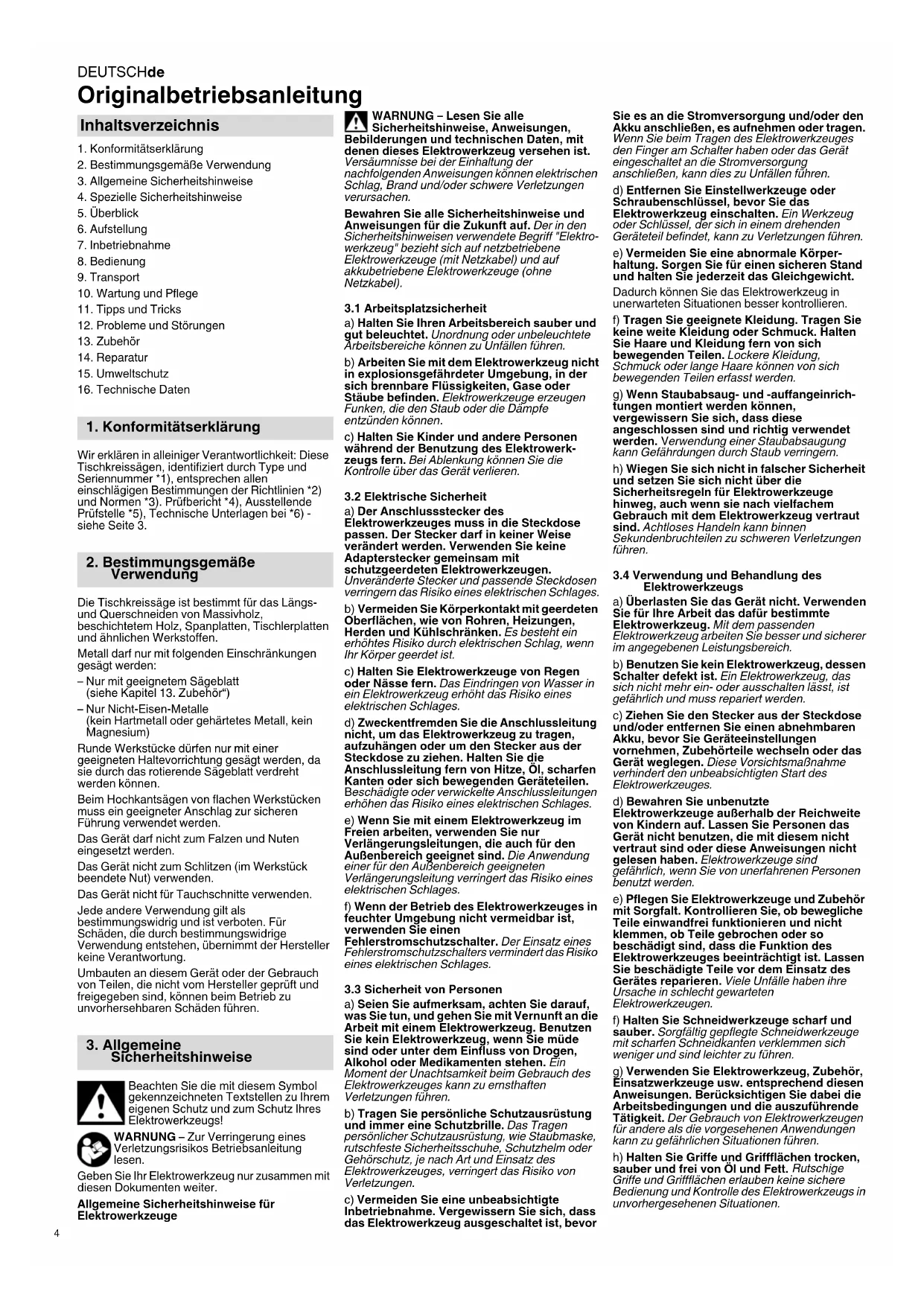

Originalbetriebsanleitung

Inhaltsverzeichnis

1. Konformitätserklarung
2. Bestimmungsgemäß Verwendung
3. Allgemeine Sicherheitshinweise
4. Spezielle Sicherheitshinweise
5. Uberblick
6. Aufstellung
7. Inbetriebnahme
8. Bedienung
9. Transport
10. Wartung und Pflege
11. Tipps und Tricks
12. Probleme und Störungen
13. Zubehör
14. Reparatur
15. Umweltschutz
16. Technische Daten

1. Konformitätserklarung

Wir erklaren in alleiniger Verantwortlichkeit: Diese Tischkreissagen, identifiziert durch Type und Seriennummer 1), entsprechen allen einschlagigen Bestimmungen der Richtlinien 2) und Normen 3). Prüferlicht 4), Ausstellende Prüfstelle 5), Technische Unterlagen bei 6)- siehe Seite 3.

2. Bestimmungsgemäß Verwendung

Die Tischkreissage ist bestimmt fur das Längsund Querschneiden von Massivholz, beschiedtem Holz, Spanplatten, Tischlerplatten und ähnlichen Werkstoffen.

Metall scarfur mit folgendenEinschränkungen gesagt werden:

Nur mit geeignetem Sageblatt (siehe Kapitel 13. Zubehor)
Nur Nicht-Eisen-Malle (kein Hartmetall oder geharretes Metall, kein Magnesium)

Runde Werkstücke dürfen nur mit einer geeigneten Haltevorrichtung gesagt werden, da sie durch das rotierende Sägeblatt verdrecht werden können.

Beim Hochkantsagen von flachen Werkstücken muss ein geeigneter Anschlag zur sicheren Führung verwendet werden.

Das Gerätarf nicht zum Falzen und Nuten eingesetzt werden.

Das Gerät nicht zum Schlitzen (im Werkstück beendete Nut) verwenden.

Das Gerät nicht für Tauchschnitte verwenden.

Jede andere Verwendung gilt als bestimmungswidrig und ist verboten. Für Schaden, die durch bestimmungswidrige Verwendung entstehen, übernimmt der Herstellerkeine Verantwortung.

Umbauten an thisem Gerät oder der Gebrauch von Teilen, die nicht vom Hersteller geprüft und freigegeben sind, konnen beim Betrieb zu unvorhersehbaren Schäden führen.

3. Allgemeine Sicherheitshinweise

Beachten Sie die mit thisem Symbol gekennzeichnen Textstellen zu Ihrigen Schutz und zum Schutz Ihres Elektrowerkzeugs!

WARNING -Zur Verringerung eines Verletzungsrisikos Betriebsanleitung lessen.

Geben Sie Ihr Elektrowerkzeug nur zusammen mit diesen Dokumenten weiter.

Allgemeine Sicherheitschinweise für Elektrowerkzeuge

WARNING - Lesen Sie alle Sicherheitschinweise, Anweisungen, Beibilderrungen und technischen Daten, mit denen这点es Elektrowerkzeug versehen ist. Versäumnisse bei der Einhaltung der nachfolgenden Anweisungen konnen elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen.

Bewahren Sie alle Sicherheitschinweise und Anweisungen für die Zukunft auf. Der in den Sicherheitshinweisen verwendete Begriff "Elektrowerkzeug" bezieht sich auf netzbetriebene Elektrowerkzeuge (mit Netzkabel) und auf akkubetriebene Elektrowerkzeuge (ohne Netzkabel).

3.1 Arbeitsplatzsicherheit

a) Halten Sie ihren Arbeitsbereich sauber und gut beleucht. Unordnung oder unbeleuchtete Arbeitsbereiche können zu Unfallen führen.
b) Arbeiten Sie mit dem Elektrowerkzeug nicht in explosionsgefrhdeter Umgebung, in der sich brennbare Flüssigkeiten, Gase oder Stäube befinden. Elektrowerkzeuge erzeugen Funken, die den Staub oder die Dampfe entzünden können.
c) Halten Sie Kinder und andere Personen während der Benutzung des Elektrowerkzeugs fern. Bei Ablenzung konnen Sie die Kontrolle über das Gerät verlieren.

3.2 Elektrische Sicherheit

a) Der Anschlussstecker des Elektrowerkeuzuges muss in die Steckdose passen. Der Steckerarf in keiner Weise verändert werden. Verwenden Sie keine Adapterstecker gemeinsam mit schutzgeerdeten Elektronwirkzeugen. Unveränderte Stecker und passende Steckdosen verringern das Risiko eines elektrischen Schlages.
b) Vermeiden Sie Körperkontakt mit geerdeten Oberflächen, wie von Rohren, Heizungen, Herden und Kühlschränken. Es besteht ein erhöhtes Risiko durch elektrischen Schlag, wenn Ihr Körper geerdet ist.

c) Halten Sie Elektrowerkzeuge von Regen oder Nasse fern. Das Eindringen von Wasser in ein Elektrowerkzeug erhöht das Risiko eines elektrischen Schlages.

d) Zweckentfremden Sie die Anschlussleitung nicht, um das Elektrowerzeug zu tragen, aufzuhängen oder um den Stecker aus der Steckdose zuziehen. Halten Sie die Anschlussleitung fern von Hitze, Öl, scharfen Kanten oder sich bewegendener Geräteiten. Beschädigte oder verwickelte Anschlussleitungen erhöhen das Risiko eines elektrischen SchLAGs.
e) Wenn Sie mit einem Elektrowerkzeug im Freien arbeiten, verwenden Sie nur Veränderungsleitungen, die auch für den Außenbereich geeignet sind. Die Anwendung einer für den Außenbereich geeigneten Veränderungsleitung verringerdt das Risiko eines elektrischen Schlages.

f) Wenn der Betrieb des Elektrowerkzeuges in feuchter Umgebung nicht vermeidbar ist, verwenden Sie einen

Fehlerstromschutzschalter. Der Einsatz eines Fehlerstromschutzschalters verminder das Risiko eines elektrischen Schlages.

3.3 Sicherheit von Personen

a) Seien Sie aufmerksam, achten Sie darauf, was Sie tun, und gehen Sie mit Vernunft an die Arbeit mit einem Elektrowerkzeug. Benutzten Sie kein Elektrowerkzeug, wenn Sie mühse sind oder unter dem Einfluss von Drogen, Alkohol oder Medikamenten stehen. Ein Moment der Unachtsamkeit beim Gebrauch des Elektrowerkzeuges kann zu ernsthaften Verletzungen führen.
b) Tragen Sie persönliche Schutzausrüstung und immer eine Schutzbrillie. Das Tragen persönlicher Schutzausrüstung, wie Staubmaske, rutschfeste Sicherheitsschuhe, Schutzhelm oder Gehorschutz, je nach Art und Einsatz des Elektrwerkzeuges, verringg das Risiko von Verletzungen.
c) Vermeiden Sie eine unbeabsichtigte Inbetriebnahme. Vergewissern Sie sich, dass das Elektronikzeug ausgeschelt ist, bevor

Sie es an die Stromversorgung und/oder den Akku anschließen, es aufnehmen oder tragen. Wenn Sie beim Tragen des Elektrowerkzeuges den Finger am Schalter haben oder das Geräteingeschaltet an die Stromversorgung anschließen, kann dies zu Unfällen führen.

d) Entfern den Sie Einstellwerkzeuge oder Schraubenschlüssel, bevor Sie das Elektrowerkzeug einschalten. Ein Werkzeug oder Schlüssel, der sich in einem drehenden Geräteil befindet, kann zu Verletzungen führen.
e) Vermeiden Sie eine abnormale Körperhaltung. Sorgen Sie für einen sicheren Stand und halten Sie jederzeit das Gleichgewicht. Dadurch konnen Sie das Elektrowerkzeug in unerwarteten Situationen better kontrollieren.
f) Tragen Sie geeignete Kleidung. Tragen Sie keine weite Kleidung oder Schmuck. Halten Sie Haare und Kleidung fern von sich bewegenden Teilen. Lockere Kleidung, Schmuck oder lange Haare konnen von sich bewegenden Teilen erfasst werden.
g) Wenn Staubabsaug- und -auffangeinrichtungen montiert werden konnen, vergewissern Sie sich, dass diese angeschlossen sind und richtig verwendet werden. Verwendung einer Staubabsaugung kann Gefährdungen durch Staub verringn.
h) Wiegen Sie sich nicht in falscher Sicherheit und setzen Sie sich nicht über die Sicherheitsregeln für Elektrowerkzeuge hinweg, auch wenn sie nach vielfachem Gebrauch mit dem Elektrowerkzeug vertraut sind. Achloses Handeln kann binnen Sekundenbruchteilen zu schweren Verletzungen führen.

3.4 Verwendung und Behandlung des Elektrowerkzeugs

a) Überlasten Sie das Gerät nicht. Verwenden Sie für ihre Arbeit das darüber bestimmte Elektrowerkzeug. Mit dem passenden Elektrowerkzeug arbeiten Sie better und{sicherer im angegebenen Leistungsbereich.

b) Benutzen Sie kein Elektrowerkzeug, dessen Schalter defekt ist. Ein Elektrowerkzeug, dass sich nicht mehr ein- oder ausschalten latent, ist gefährlich und muss repariert werden.
c) Ziehen Sie den Stecker aus der Steckdose und/oder entfern Sie einen abnehmbaren Akku, bevor Sie Geräteinstellungen vornehmen, Zubehörteile wechseln oder das Gerät weglegen. Diese Vorschismnahmeverhinder den unbeabsichtigten Start des Elektrowerkzeuges.
d) Bewahren Sie unbenutzte Elektrowerkzeuge außerhalb der Reichweite von Kindern auf. Lassen Sie Personen das Gerat nicht benuten, die mit diesen nicht vertraut sind oder diese Anweisungen nicht gelesen haben. Elektrowerkzeuge sind gefährlich, wenn Sie von unerfahrenen Personen benutzt werden.
e) Pflegen Sie Elektrowerkzeuge und Zubehör mit Sorgfalt. Kontrollieren Sie, ob bewegliche Teile einwandfrei funktionieren und nicht klemmen, ob Teile gebrochen oder so beschädigt sind, dass die Funktion des Elektrowerkzeuges beeinträchtigt ist. Lassen Sie beschädigte Teile vor dem Einsatz des Gerätes reparieren. Viele Unfälle haben ihre Ursache in schlecht gewarteten Elektrowerkzeugen.
f) Halten Sie Schneidwerkzeuge scharf und sauber. Sorgtätig gepflegte Schneidwerkzeuge mit scharfen Schneidkanften verklemmen sich weniger und sind leichter zu führen.
g) Verwenden Sie Elektrowerkzeug, Zubehor, Einsatzwerkzeuge uw. entsprechend diesen Anweisungen. Berücksichtigten Sie bzw. die Arbeitsbedingungen und die auszuführende Tätigkeit. Der Gebrauch von Elektrowerkzeugen für andere als die vorgesehenen Anwendungen kann zu gefährlichen Situationen führen.
h) Halten Sie Griffe und Grillflächen trocken, sauber und frei von Öl und Fett. Rutschige Griffe und Grillflächen erlauben keine sichere Bedienung und Kontrolle des Elektrowerkzeugs in unvorhgesehenen Situationen.

3.5 Verwendung und Behandlung des Akkuwerkzeuges

a) Laden Sie die Akkus nur mit Ladegeräten auf, die vom Hersteller empfohlen werden. Durch ein Ladegerät, das für eine bestimmte Art von Akkus geeignet ist, besteht Brandgebung, wenn es mit anderen Akkus verwendet wird.

b) Verwenden Sie nur die darauf vorgesehenen Akkus in den Elektronerkzeugen. Der Gebrauch von anderen Akkus kann zu Verletzungen und Brandgefahr führen.

c) Halten Sie den nicht benutzten Akku fern von Buroklammern, Munzen, Schlüsseln, Nageln, Schrauben oder anderen kleinen Metallgegenständen, die eine Überbrückung der Kontakte verursachen konnten. Ein Kurzschluss zwischen den Akkukontakten kann Verbrennungen oder Feuer zur Folge haben.

d) Bei falscher Anwendung kann Flüssigkeit aus dem Akku austreten. Vermeiden Sie den Kontakt damit. Bei zufälligem Kontakt mit Wasser abspullen. Wenn die Flüssigkeit in die Augen kommt, nehmen Sie zusätzlich arztliche Hilfe in Anspruch. Austretende Akkuflüssigkeit kann zu Hautreizungen oder Verbrennungen führen.

e) Benutzen Sie keinen beschädigten oder veränderten Akku. Beschädigte oder veränderte Akkus können sich unvorhersebar verhalten und zu Feuer, Explosion oder Verletzungsgefahr führen.

f) Setzen Sie einen Akku keinem Feuer oder zu hohen Temperaturen aus. Feuer oder Temperaturen über 130^ können eine Explosion hervorrufen.

g) Befolgen Sie alle Anweisungen zum Laden und laden Sie den Akku oder das Akwuerkzeug niemals außerhalb des in der Betriebsanleitung angegebenen

Temperaturbereichs. Falsches Laden oder Laden außerhalb des zugelassenen Temperaturbereichs kann den Akku zerstoren und die Brandgefahr erhöhen.

3.6 Service

a) Lassen Sie Ihr Elektrowerkzeug nur von qualifiziertem Fachpersonal und nur mit Original-Ersatzteilen reparieren. Damit wird sichergestellt, dass die Sicherheit des Elektrowerkzeuges erhalten bleibt.

b) Warten Sie niemals beschädigte Akkus. Sämtliche Wartung von Akkus solle nur durch den Hersteller oder bevollmächtigte Kundendienststellen erfolgen.

4. Spezielle Sicherheitschinweise

4.1 Schutzabdeckungsbezogene Sicherheitshinweise

a) Lassen Sie Schutzabdeckungen montiert. Schutzabdeckungen müssen in funktionsfähigem Zustand und richtig montiert sein. Lockere, beschädigte oder nicht richtig Funktionierende Schutzabdeckungen müssen repatriert oder ersett werden.

b) Verwenden Sie für Trennschnittte stets die Sageblatt-Schutzabdeckung und den Spaltkeil. Für Trennschnitte, bei denen das Sageblatt vollständig durch die Werkstückdicke sagt, verringgen die Schutzabdeckung und andere Sicherheitseinrichtungen das Risiko von Verletzungen.

c) Befestigen Sie nach Fertigstellung von Arbeitsvorgängen (z. B. Falzen), bei denen das Entfernen von Schutzabdeckung und Spaltkeil erforderlich ist, unverzüglich wieder das Schutzsystem. Die Schutzabdeckung und der Spaltkeil verringn das Risiko von Verletzungen.

d) Stellen Sie vor dem Einschalten des Elektrowerkzeugs sichere, dass das Säeblatt nicht die Schutzabdeckung, den Spaltkeil oder das Werkstück berührt. Versehentlicher Kontakt dieser Komponenten mit dem Säeblatt kann zu einer gefährlichen Situation führen.

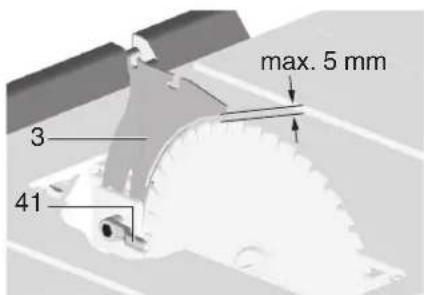

e) Justieren Sie den Spaltkeil gemäß der Beschreibung in dieser Betriebsanleitung. Falsche Abstände, Position und Ausrichtung konnen der Grund dazu sein, dass der Spaltkeil einen Rückschlag nicht wirsam verhindert.

f) Damit der Spaltkeil wirken kann, muss er sich im Sagespalt befinden. Bei Schnitten in Werkstücks die zu kurz sind, um den Spaltkeil in Eingriff kommt zu halten, ist der Spaltkeil unwirksam. Unter diesen Bedingungen kann ein Ruckschlag nicht durch den Spaltkeil verhindert werden.
g) Verwenden Sie das für den Spaltkeil passende Sägeblatt. Damit der Spaltkeil richtig wirkt, muss der Sägeblattdurchmesser zu dem entsprachenden Spaltkeil passen, das Stammblatt des Sägeblatts dünner als der Spaltkeil sein und die Zahnbreite mehr als die Spaltkeildicke betragen.

4.2 Sicherheitshinweise für Sägeverfahren

a) GEFAHR Kommen Sie mit ihren Fingern und Händen nicht in die Nähde des Sägeblats oder in den Sägebereich. Ein Moment der Unachtsamkeit oder ein Ausrutschen konnte ihre Hand zum Sägeblett hin lenken und zu ernsthaften Verletzungen führen.

b) Führer Sie das Werkstück nur entgegen der Drehrichtung dem Sägeblatt zu. Zuführen des Werkstücks in der gleichen Richtung wie die Drehrichtung des Sägeblatts oberhalb des Tisches kann dazu führen, dass das Werkstück und ihre Hand in das Sägeblatt gezogen werden.
c) Verwenden Sie bei Längsschnitten niemals den Gehrungsanschlag zur Zuführung des Werkstücks, und verwenden Sie bei Querschnitten mit dem Gehrungsanschlag niemals zusätzlich den Parallelanschlag zur Längeneinstellung. Gleichzeitiges Führer des Werkstücks mit dem Parallelanschlag und dem Gehrungsanschlag erhöht die Wahrscheinlichkeit, dass das Sägeblatt klemmt und es zum Rückschlag kommt.
d) Üben Sie bei Langsschnitten die Zuführkraft auf das Werkstück immer zwischen Anschlagschiene und Sägeblatt aus. Verwendten Sie einen Schiebestock, wenn der Abstand zwischen Anschlagschiene und Sägeblatt weniger als 150~mm und einen Schiebeblock, wenn der Abstand weniger als 50~mm beträgt. Derartige "Arbeitshilfsmittel" sorgen dafür, dass ihre Hand in Sicherer Enternung zum Sägeblatt bleibt.

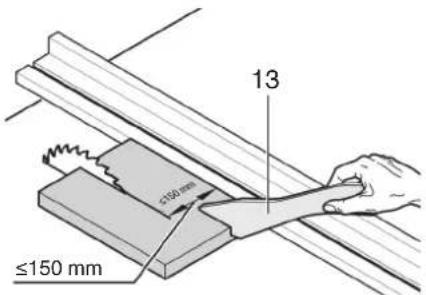

e) Verwenden Sie nur den mitgelieferten Schiebestock des Herstellers oder einen, der anweisungsgemäß hergestellt ist. Der Schiebestock sorgt für ausreichenden Abstand zwischen Hand und Säeblatt.
f) Verwenden Sie niemals einen beschädigten oder angesägten Schiebestock. Ein beschädiger Schiebestock kann brechen und dazu führen, dass ihre Hand in das Sageblatt gerät.
g) Arbeitsen Sie nicht "freihandig". Verwenden Sie immer den Parallelanschlag oder den Gehrungsanschlag um das Werkstuck anzulegen und zu führen. "Freihändig" bedeutet, das Werkstückstatt mit Parallelanschlag oder Gehrungsanschlag mit den Händen zu stützen oder zu führen. Freihändiges Sägen führt zu Fehlausrichtung, Verklemmen und Rückschlag.
h) Greifen Sie nie um oder über ein sich drehendes Sageblatt. Das Greifen nach einem Werkstück kann zu unbeabsichtiger Berührung mit dem sich drehenden Sageblatt führen.
i) Stützen Sie lange und/oder breite Werkstücke hinter und/oder下半ich des Sagetischs ab, so dass diese waagrecht bleiben. Lange und/oder breite Werkstücken neigen dazu, am Rand des Sagetischs abzukippen; dies führt zum Verlust der Kontrolle, Verklemmen des Sageblatts und Rückschlag.
j) Führer Sie das WerkstückGLEichmäßig zu. Verbiegen oder verdrehen Sie das Werkstück nicht.Falls das Sägeblatt verklemmt, schalten Sie das Elektrowerkzeug sofort aus, entnehmer Sie den Akkupack und behuben Sie die Ursache fur das Verklemmen.Das Verklemmen des Sägeblatts durch das Werkstuck kann zu Rückschlag oder zum Blockieren des Motors führen.
k) Entfernen Sie abgesägtes Material nicht, während die Säge lauf. Abgesägtes Material kann sich zwischen Sägeblatt und Anschlagschiene oder in der Schutzabdeckung festsetzen und beim Entfernen ihre Finger in das Sägeblattziehen. Schalten Sie die Säge aus und

4.3 Rückschlag - Ursachen und entsprachende Sicherheit

warten Sie, bis das Sageblatt zum Stillstand gekommen ist, bevor Sie das Material entfernen.
I) Verwenden Sie für Längsschnittte an Werkstücken, die dürner als 2 mm sind, einen Zusammenhang. Dūnne Werkstücke können sich unter dem Parallelanschlag verkehren und zu Rückschlag führen.
Ein Rückschlag ist die platzliche Reaktion des Werkstücks infolge eines hakenden, klemmenden Sägeblattes oder eines bezogen auf das Sägeblatt schrag geführten Schnits in das Werkstück, oder wenn ein Teil des Werkstücks zwischen Sägeblatt und Parallelanschlag oder einem anderen feststehenden Objecte eingeklemmt wird.
In den meisten Fällen wird bei einem Rückschlag das Werkstück durch den hinteren Teil des Sageblatts erfasst, vom Sägetisch angehoben und in Richtung der Bedienperson geschleudert.
Ein Rückschlag ist die Folge eines falschen oder fehlherhalten Gebrauchs der Tischkreissage. Er kann durch geeignete Vorsichtsmaßnahmen, wie nachfolgenden beschreiben, verhindert werden.
a) Stellen Sie sich nie in direkter Linie mit dem Sägeblatt. Halten Sie sich immer auf der Seite zum Sägeblatt, auf der sich auch die Anschlagschiene befindet. Bei einem Rückschlag kann das Werkstück mit hoher Geschwindigkeit auf Personen geschleudert werden, die vor und in einer Linie mit dem Sägeblatt stehen.
b) Greifen Sie niemals über oder hinter das Sägeblatt um das Werkstück zu ziehen oder zu stützen. Es kann zu unbeabsichtiger Berührung mit dem Sägeblatt kommt oder ein Rückschlag kann dazu führen, dass ihre Finger in das Sägeblatt gezogen werden.
c) Halten und drucken Sie das Werkstuck, welches abgesagt wird, niemals gegen das sich drehende Sageblatt. Drucken des Werkstucks, welche abgesagt wird, gegen das Sageblatt führt zu Verklemmen und Rückschlag
d) Richten Sie die Anschlagschiene parallel zum Sägeblatt aus. Eine nicht ausgerichtete Anschlagschiene drück das Werkstoff gegen das Sägeblatt und erzeugt einen Rückschlag.
e) Verwenden Sie bei verdeckten Sageschnitten (z. B. Falzen) einen Druckkamm um das Werkstück gegen Tisch und Anschlagschiene zu führen. Mit einem Druckkamm können Sie das Werkstück bei Rückschlag better kontrollieren.
f) Stützen Sie große Platten ab, um das Risiko eines Rückschlags durch ein klemmendes Sägeblatt zu vermindern. Groß Platten können sich unter ihrem Eigengewicht durchbügen. Platten müssen auf beiden Seiten abgestutzt werden, sowohl in Höhe des Sägespalts als auch an der Kante.
g) Seien Sie besonderss vorsichtig beim Sagen von Werkstücken, die verdrecht, verknotet, verzogen sind oder nicht über eine gerade Kante verfügen, an der sie mit einem Gehrungsanschlag oder entlang einer Anschlagschiene geführt werden können. Ein verzogenes, verknotetes oder verdrechtes Werkstück ist instabil und führt zur Fehlausrichtung der Schnittfuge mit dem Sägeblatt, Verklemmen und Rückschlag.
h) Sagen Sie niemals mehrere aufeinander oder hintereinerander gestapelte Werkstücke. Das Sageblatt konnte ein oder mehrere Teile erfassen und einen Ruckschlag verursachen.
i) Wenn Sie eine Säge, die im Werkstück steckt, weiter starten wollen, zentrierten Sie das Sageblatt im Sagespalt so, dass die Sägezähne nicht im Werkstück verhakt sind. Klemmt das Sageblatt, kann es das Werkstück anheben und einen Rückschlag verursachen, wenn die Säge erneut gestartet wird.
j) Halten Sie Säeblätter sauber, scharf und ausreichend geschrankt. Verwenden Sie niemals verzogene Säeblätter oder Säeblätter mit rissigen oder gebrochenen Zahlen. Scharfe und richtig geschrankte Säeblätter minimieren Klemmen, Blockieren und Ruckschlag.

DEUTSCHde

4.4 Sicherheitshinweise für die Bedienung von Tischkreissägen

a) Schalten Sie die Tischkreissäge aus und trennen Sie vom Akkupack, bevor Sie den Tischeinsatz entfernen, das Sägeblatt wechseln, Einstellungen an Spaltkeil oder der Sägeblattschutzabdeckung vornehmen und wenn die Maschine unbeaufsichtigt gelassen wird. Vorsichtsmaßnahmen dieren der Vermeidung von Unfallen.

b) Lassen Sie die Tischkreissäge nie unbeaufsichtigt laufen. Schalten Sie das Elektrowerkezug aus und verlassen es nicht, bevor es vollständig zum Stillstand gekommen ist. Eine unbeaufsichtigt laufende Säge stellt eine unkontrollierte Gefahr dar.

c) Stellen Sie die Tischkreissage an einem Ort auf, der eben und gut beleuchtet ist und wo Sie sichere stehen und das Gleichgewicht halten. Der Aufstellort muss genug Platz bieten, um die Große ihrer Werkstücke gut zu handhaben. Unordnung, unbeleuchte Arbeitsbereiche und unebene, rutschige Böden konnen zu Unfallen führen.

d) Entfernen Sie regelmäßig Sägspäne und Sägemehl unter dem Sägetisch und/oder von der Staubabsaugung. Angesammeltes Sägemehl ist brennbar und kann sich selbst entzüden.

e) Sichern Sie die Tischkreissäge. Eine nicht ordnungsgemäß geschichte Tischkreissäge kann sich bewegenen oder umkippen.

f) Entfernen Sie Einstellwerkzeuge, Holzreste, usw. von der Tischkreissage, bevor Sie diese einschalten. Ablenkung oder möglichche Verklemmungen konnen gefährlich sein.

g) Verwenden Sie immer Sägeblätter in der richtigen Höhe und mit passender Aufnahmebohrung (z. B. sternförmig oder rund). Sägeblätter, die nicht zu den Montageteilen der Säge passen, laufen unrund und führen zum Verlust der Kontrolle.

h) Verwenden Sie niemals beschädigtes oder falsches Sägeblatt-Montagematerial, wie Flansche, Unterlegscheiben, Schrauben oder Muttern. Dieses Sägeblatt-Montagematerial wurde speziell für ihre Säge konstruiert, für sicheren Betrieb und optimale Leistung.

i) Stellen Sie sich nie auf die Tischkreissage und benutzten Sie die Tischkreissage nicht als Tritthocker. Es konnen ernsthafte Verletzungen auftreten, wenn das Elektrowerkzeug umkippot oder wenn Sie versehentlich mit dem Sägeblatt in Kontaktkommen.

j) Stellen Sie safer, dass das Sägeblatt in der richtigen Drehrrichtung montiert ist. Verwendten Sie keine Schleifscheiben oder Drahtbürsten mit der Tischkreissäge. Unsachgemäß Montage des Sägeblattes oder die Benutzung von nicht empfohlenem Zubehör kann zu ernsthaften Verletzungen führen.

4.5 Weitere Sicherheitshinweise

• These Betriebsanleitungrichtet sich an Personen mit technischen Grundkennnissinen im Umgang mit Geräten wie dem hier beschrieben. Wenn Sie keinerlei Erfahrung mit solchen Geräten haben, sollen Sie zunachst die Hilfe von erfahrenen Personen in Anspruch halten.

• Für Schäden, die entstehen, weil diese Betriebsanleitung nicht beachtet wurde, übernimmert der Hersteller keine Haftung.

Die Informationen in dieser Betriebsanleitung sind wie folgt gekennzeichnet:

Gefahr!

Warning vor Personenschäden oder Umweltschäden.

Stromschlaggefahr!

Warning vor Personenschäden durch Elektrizität.

Einzugsgefahr!

Wunngn vor Personenschaden durch Erfassen von Korperteilen oder Kleidungsstücken.

Achtung!

Warning vor Sachschäden.

Hinweis:

Ergänzende Informationen.

• Beachten Sie die speziellen Sicherheitshinweise in den jeweiligen Kapiteln.
• Beachten Sie gegebenenfalls gesetzliche Richtlinien oder Unfallverhütungs-Vorschriften für den Umgang mit Kreissägen.

Allgemeine Gefahren!

• Berücksichtigten Sie Umgebungseinfüsse.
• Benutzen Sie bei langen Werkstücken geeignete Werkstückauflagen.
• Dieses Gerätarf nur von Personen in Betrieb gesetzt und benutzterwenden, die mit Kreissägen vertraut sind und sich der Gefahren beim Umgang jederzeit bewusst sind. Personen unter 18 Jahren dürfen theseis Gerät nur im Rahmen einer Berufsausbildung unter Aufsicht eines Ausbilders benutzten.
• Halten Sie Unbeteiligte, insbesondere Kinder, aus dem Gefahrenbereich fern. Lassen Sie während des Betriebs andere Personen nicht das Gerät oder den Akkupak berühren.
• Vermeiden Sie ein Überhitzen der Sägezahne.
• Vermeiden Sie beim Sagen von Kunststoffen, dass der Kunststoff schmilzt.
  Sagen von Keilen nur mit geeignetem Hilfsanschlag ausführren.

Gefahr durch Elektrizität!

• Setzen Sie这点 Gerät nicht dem Regen aus. Benutzten Sie这点 Gerät nicht in feuchter oder nasser Umgebung.

Verletzungs- und Quetschgefahr an lichen Teilen!

• Nehmen Sie diese Gerät nicht ohne montierte Schutzvorrichtungen in Betrieb.
• Halten Sie immer ausreichend Abstand zum Sageblatt. Benutzen Sie gegebenenfalls geeignete Zuführhifen. Halten Sie während des Betriebs ausreichend Abstand zu angetriebenen Bauteilen.
  Warten Sie, bis das Sägeblatt still steht, bevor Sie keine Werkstückabschnittte, Holzreste usw. aus dem Arbeitsbereich entfern.
• Bremsen Sie das auslaufende Sägeblatt nicht durch seitlichen Druck ab.
• Schalten Sie die Maschine aus und entnehmer Sie den Akkupack, bevor Sie die Maschine transportien oder irgendeine Einstellung, Umrüstung, Wartung oder Reinigung vornehmen.
• Stellen Sie sicher, dass sich beim Einsatzen (zum Beispiel nach Wartungsarbeiten) keine Montagewerkzeuge oder losenen Teile mehr im Gerät befinden.

Schnittgefahr auch bei stehendmwerkzeug!

Benutzen Sie beim Wechsel von Schneidwerkzeugen Handschuhe.
Bewahren Sie Sageblätter so auf, dass sich niemand daran verletzen kann.

Gefahr durch Rückschlag von Rücken!

• Arbeitsen Sie nur mit korrekt eingestelltem Spaltkeil.
• Verkanten Sie Werkstücke nicht.
• Achten Sie darauf, dass das Sageblatt für das Material des Werkstücks geeignet ist.
  Sagen Sie)dunne oder dunnwandige Werkstücke nur mit feinzahligen Sageblättern.
  Benutzen Sie stets scharfe Sägeblätter.

• Suchen Sie im Zweifel Werkstücke auf Fremdkörper (zum Beispiel Nagel oder Schrauben) ab.

• Sagen Sie nur Werkstücke mit solchen Abmessungen, welche ein sicheres Halten beim Sagen erhögen.

Einzugsgefahr!

• Achten Sie darauf, dass beim Betrieb keine Körpersidele oder Kleidungsstücke von rotierenden Bauteilen erfasst und eingezogen werden konnen (keine Krawatten, keine Handschuhe, keine Kleidungsstücke mit weitere Armeln; bei langen Haaren unbedingt ein Haarnetz benuten).
• Niemals Werkstücke sagen, an denen sich -Seile,

-Schnüre,
-Bander,
-Kabel oder
- Drachte befinden oder die solche Materialien enthalten.

Gefahr durch unzureichende personliche Schutzausrüstung!

Tragen Sie einen Gehorschutz.
Tragen Sie eine Schutzbrille.
Tragen Sie eine Staubschutzmaske.
Tragen Sie geeignete Arbeitskleidung.
- Bei Arbeitsen im Freien ist rutschfestes Schuhwerk empfehlenswert.

Gefahr durch Holzstaub!

• Einige Holzstaubarten (z.B. von Eichen-, Buchen- und Eschenholz) können beim Einatmen Krebs verursachen. Arbeiten Sie nur mit Absausanlage. Die Absausanlage muss die in Kapitel 8.1 genommen Werte erfüllen.

Staubbelastung reduzieren:

• Partikel, die beim Arbeiten mit dieser Maschine entstehen, konnen Stoffe enthalten, die Krebs, allergische Reaktionen, Atemwegserkrankungen, Geburtsfehler oder andere Fortpflanzungsschäden verursachen konnen. Einige Beispiele dieser Stoffe sind: Blei (in bleihaltigem Anstrich), Zusatzstoffe zur Holzbehandlung (Chromat, Holzschutzmittel), einige Holzarten (wie Eichen- oder Buchenstaub).
  Das Risiko ist abhängig davon, wie lange der Benutzer oder in der Näre befindliche Personen der Belastung ausgesetzt sind.
• Lassen Sie Partikel nicht in den Körper gelangen.
• Um die Belastung mit diesen Stoffen zu reduzieren: Sorgen Sie für gute Belüftung des Arbeitsplatzes und tragen Sie geeignete Schutzausrüstung, wie z.B. Atemschutzmasken, die in der Lage sind, die mikroskopisch kleinen Partikel zu filtern.
• Beachten Sie die für Ihr Material, Personal, Anwendungsfall und Einsatzzort geltenden Richtlinien (z.B. Arbeitsstschutzbestimmungen, Entsorgung).
• Erfassen Sie die entstehenden Partikel am Entstehungssort, vermeiden Sie Ablagerungen im Umfeld.

• Verwenden Sie die mitgelieferte Stauberfassungseinrichtung und eine geeignete Staubabsaugung. Dadurch gelangen weniger Partikel unkontrolliert in die Umgebung.
  Verringern Sie die Staubbelastung indem Sie:

• die austretenden Partikel und den Abluftstrom der Maschine nicht auf sich, oder in der Höhe befindliche Personen oder auf abgelagerten Staub richten,
  -- eine Absauganlage und/oder einen Luftreiniger einsetzen,

• den Arbeitsplatz gut lüften und durch saugen sauber halten. Fegen oder blasen wirbelt Staub auf.
• Saugen oder waschen Sie Schutzkleidung. Nicht ausblasen, schlagen oder bürsten.

Gefahr durch technische Veränderungen oder durch den Gebrauch von Teilen, die nicht vom Hersteller geprüft und freigegeben sind

Montieren Sie theses Gerat genau entsprechend dieser Anleitung.
- Verwenden Sie nur vom Hersteller freiigegebene Teile. Dies betrift insbesondere:

Sägeblätter (Bestellnummern siehe Kapitel 13. Zubehor);
- Sicherheitseinrichtungen.

• Nehmen Sie an den Teilen keine Veränderungen vor.

Gefahr durch Mängel am Gerät!

• Pflegen Sie das Gerät sowie das Zubehör sorgfältig. Befolgen Sie die Wartungsvorschriften.
• Überprüfen Sie das Gerät vor jedem Betrieb auf eventuelle Beschädigungen: Vor weiterem Gebrauch des Gerats müssen Sicherheitseinrichtungen, Schutzvorrichtungen oder leicht beschädigte Teile sorgfältig auf ihre einwandfreie und bestimmungsgemäß Funktion untersucht werden. Überprüfen Sie, ob die beweglichen Teile einwandfrei Funktionieren und nicht klemmen. Sümmtliche Teile müssen richtig montiert sein und alle Bedingungen erfüllen um den einwandfrei Betrieb des Gerätes zu gewährleisten.
• Beschädigte Schutzvorrichtungen oder Teile müssen sichgemäß durch eine anerkanne Fachwerkstatt repariert oder ausgewechselt werden. Lassen Sie beschädigte Schalter durch eine Kundendienstwerkstatt auswechseln. Benutzen Sie这点es Gerät nicht, wenn sich der Schalter nicht ein- und ausschalten fassst.

Gefahr durch Lärm!

Tragen Sie einen Gehorschutz.
- Achten Sie daraufuf, dass der Spaltkeil nicht verbogen ist. Ein verbogener Spaltkeil drückt das Werkstück seitlich gegen das Sägeblatt. Dies verursacht Lärn.

Gefahr durch blockierende Werkstücke oder Werkstückteile!

Wenn eine Blockade auftritt:

1. Gerätausschalten,
2. Akkupack entnehmen,
3. Handschuheragen,
4. Blockade mit geeignetem Werkzeug beheben.

4.6 Symbole auf dem Gerät

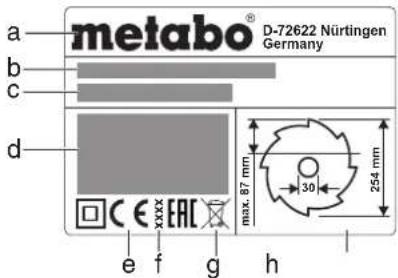

Angaben auf dem Typenschild:

a Hersteller
b Seriennummer
c Gerätebezeichnung
d Motordaten (siehe auch, Technische Daten")
e C E - Z e i c h e n - D i eRichtlinien gemäß Konformitätserklarungf B A u j a hr
g Entsorgungssymbol - Gerät kann über Hersteller entsorgt werden
h Abmessungen zugelassener Sageblätter

Sicherheitszeichen

Gefahr! Missachtung der folgenden Verletzungen oder Sachschaden führen.

Betriebsanleitung lesen.

Nicht ins laufende Sägeblatt greifen.

Schutzbrille und Gehorschutz tragen.

Gerat nicht in feuchter oder nasser Umgebung betreiben.

4.7 Sicherheitseinrichtungen Spaltkeil

Der Spaltkeil (3) verhinder, dass ein Werkstück von den aufsteigenden Zahlen erfasst und gegen den Bediener geschleudert wird.

Der Spaltkeil muss während des Betriebs immer montiert sein.

Spanhaube

Die Spanhaube (5) schützt vor versehentlichem Berühren des Sägeblattes und vor herumfliegenden Spanen.

Die Spanhaube muss während des Betriebs immer montiert sein.

Schiebestock

Der Schiebestock (13) dient als Veränderung der Hand, um das Werkstück sicher am Sägeblatt vorbeizuführen und schützt vor versehentlichem Berühren des Säeblatts.

Der Schiebestock muss immer verwendet werden, wenn der Abstand zwischen Sageblatt und einem Parallelanschlag kleiner ist als 150~mm

Der Schiebestock muss in einem Winkel von 20^ ... 30^ zur Oberfläche des Sägetisches geführt werden.

Wenn der Schiebestock nicht gebraucht wird, muss er mit der Maschine aufbewahrt werden.

Wenn der Schiebestock beschädigt ist, muss er ersetzt werden.

5. Überblick

SieheSeite2.

1 Tischverlangerung
2 Tischeinlage
3 Spaltkeil
4 Klemmhebel zum Befestigen der Spanhaube
5 Spanhaube

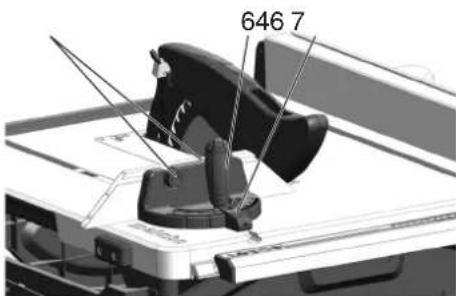

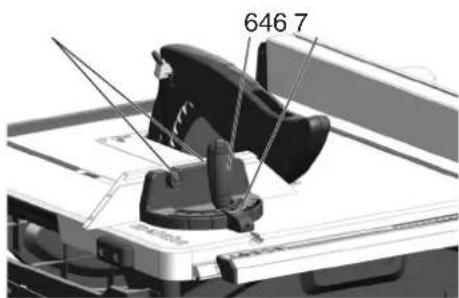

6 Klemmgriff zum Befestigen des Queranschlags
7 Queranschlag
8 Parallelanschlag

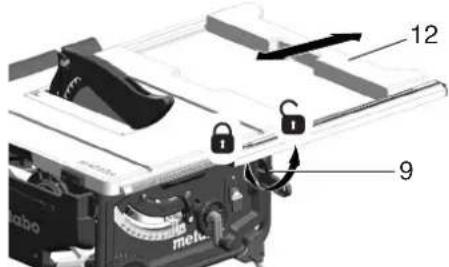

9 Klemmhebel für die Tischverbreiterung

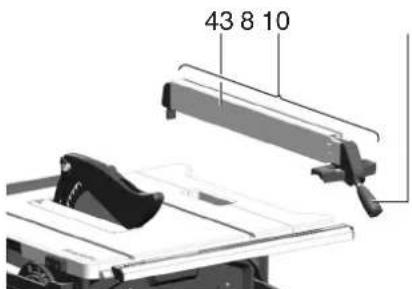

10 Klemmhebel zur Befestigung des
ParalleIanserHglt die EU
11 Rendelmutter zur Feineinstellung des
Parallelanschlags
12 Tischverbreiterung
13 Schiebestock
14 Ablage Schiebestock

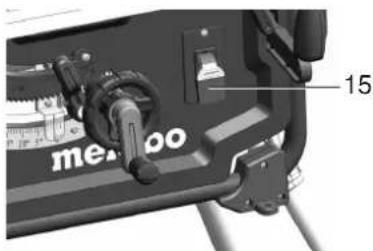

15 Ein-/ Ausschalter

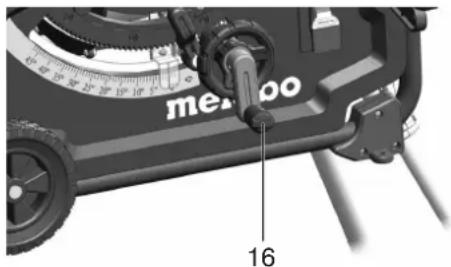

16 Kurbel für Verstellung der Schnitthöhe

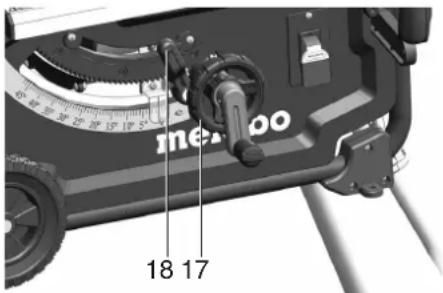

17 Handrad für die Verstellung des Neigungswinkels

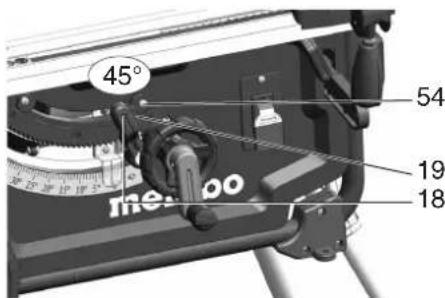

18 Klemmhebel zum Arretieren des Neigungswinkels

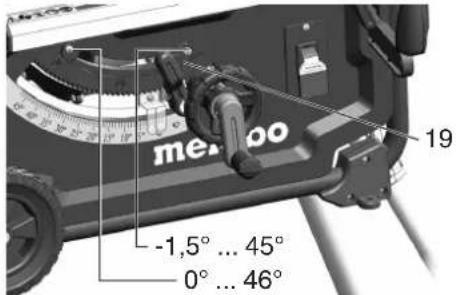

19 Neigungsbegrenzungsstop
20 Maulschlüssel
21 Ablage Queranschlag
22 Ablage des Spanesacks
23 Ablage Spanhaube
24 Ablage Parallelanschlag
25 Fuß / Handgriff des Untergestells
26 Ablage des Abscheide-Zyklon
27 Spanesack
28 Abscheide-Zyklon
29 Absaugstutzen
30 Justierschraube (Klemmen des Parallelanschlags)
31 Akkupack-Adapter (2 x 18 V)
32 Entriegelungstaste zum Herausziehen des Akkupack-Adapters *
33 Taste zur Akkupack-Entriebelung
34 Akkupack
35 Kapazitäts- und Signalanzeige
36 Taste der Kapazitätsanzeige
* ausstattungsabhängig / modellabhängig

6. Aufstellung

Sorgen Sie für sicheren Stand und halten Sie jederzeit das Gleichgewicht.

Aufstellung ohne Maschinenständern:

1. Gerat mit zwei Personen aus der Verpackung haben.
2. Säge auf stabilen Tisch oder Werkbank abstellen.
3. Säge auf Tisch oder Werkbank festschrauben.

Aufstellung mit Maschinenständern:

1. Gerat mit zwei Personen aus der Verpackung haben.
2. Gerät auf den Boden stellen.
3. Gerat an den Handgriffen anheiten und hochkant aufstellen

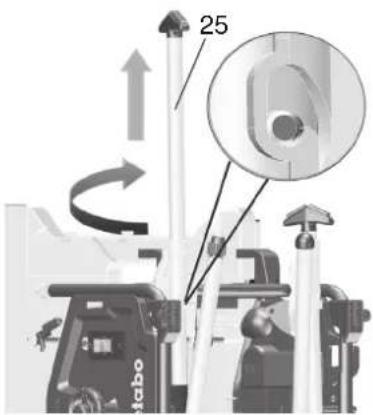

4. Handgriffe (25) Herausziehen, drehen und einrasten.

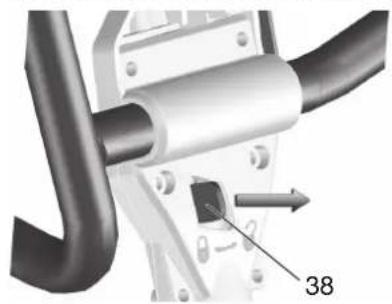

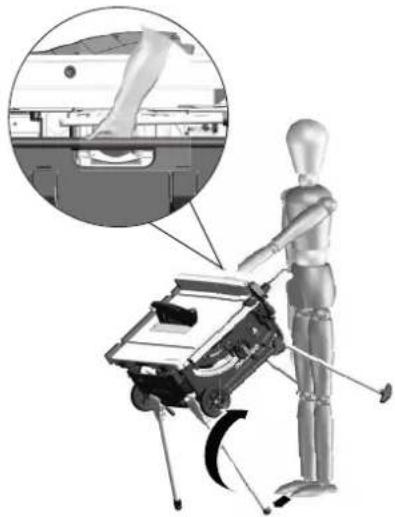

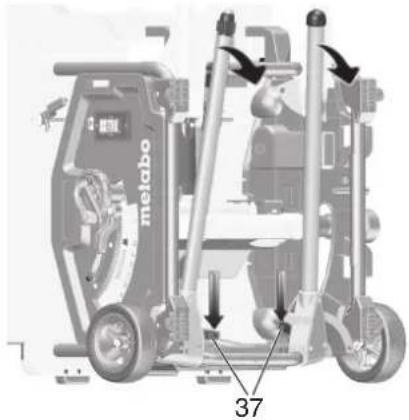

1. Die beiden unteren Tischbeine ausklappen. Dazu den roten Schwenkhebel (37) nach unten drücken (dies ist mit Fuß oder Hand möglich) und die Tischbeine nach unten schwenken.
2. Gerat etwas nach hinten kippen und andere Tischbeine nach unter drucken. Die roten Schwenkhebel (37) müssen einrasten.

1. Die beiden oberen Tischbeine ausklappen. Dazu die roten Schwenkhebel (38) nach rechts schiben und Tischbeine nach unten schwenken. Die roten Schwenkhebel mussen einrasten.

1. Die Säge am oberen Rahmengestell mittig umgreifen. Säge hochziehen und abstellen. (Stellfuß mit Fuß gegenüber, um ein Verrutschen der Säge beim Aufstellen zu verhindern).

1. Bodenunbenheiten mit dem Stellfuß (39) ausgleichen.

7. Inbetriebnahme

Hinweis:

Beim erstmaligen Einschalten konnen Gummispäne Herausgeschleudert werden. Dies istbauartbedingt und unbedenklich.

7.1 Montage

Spaltkeil einstellen (bei Bedarf)

Hinweis:

Der Spaltkeil (3) ist bei der Auslieferung bereits korrekt eingestellt. Eine Ausrichtung bei der Inbetriebnahme ist nur notwendig, wenn der Spaltkeil sich beim Transport verstellen hat.

1. Sägeblatt ganz nach oben kurbeln.

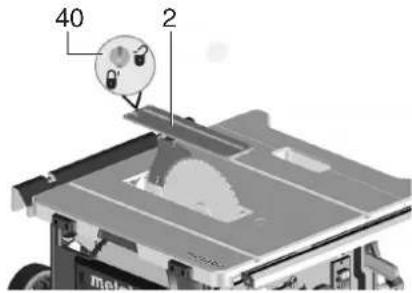

2. Schraube (40) gegen den Uhrzeigersinn drehen, Tischeinlage (2) anheben und Herausnahmen.

1. Feststellhebel (41) lösen (gegen den Uhrzeigersinn drehen!).
2. Spaltkeil (3) aus der unteren Transportstellung bis zum Anschlag nach oben ziehen.

1. Ausrichtung Spaltkeil überprüfen:

Der Abstand zwischen dem außeren Rand des Sageblats und dem Spaltkeil muss 3 bis 5 mm betragen.
- Der Spaltkeil muss mit dem Sägeblatt fluchten.

Gefahr!

Der Spaltkeil besteht zu den Sicherheitseinrichtungen und muss für einen gefahrlosen Betrieb korrekt montiert sein.
6. Feststellhebel (41) festziehen (im Uhrzeigersinn drehen!).

Seitliche Ausrichtung einstellen (nur bei Bedarf): Spaltkeil (3) und Sägeblatt müssen exakt fluchten.

1. Drei Innensechskantschrauben (42) losen.
2. Spaltkeil (3) fluchtend zum Sageblatt ausrichten.

1. Drei Innensechskantschrauben (42) wieder festziehen.
2. Tischeinlage (2) befestigen und mit Schraube (40) verriegeln.

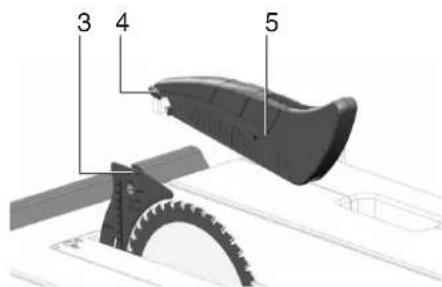

Spanhaube montieren

1. Sageblatt ganz nach oben kurbeln.
2. Spanhaube (5) an der Aufnahme am Spaltkeil (3) montieren.
3. Spanhaube mit dem Klemmhebel (4) fest anziehen.

Höheneinstellung der Tischeinlage (bei Bedarf)

Die Tischeinlage (2) ist richtig eingestellt, wenn sich ihre Oberfläche 0 mm bis 0,7 mm unterhalb der Tischoberfläche befindet.
Zur Hoheneinstellung die 4 Schrauben in den Ecken der Tischeinlage (2) verdrehen.

7.2 Akkupack

Gefahr! Elektrische Spannung

• Setzen Sie das Gerät nur in trockener Umgebung ein.
  Vor der Benutzung den Akkupack (34) aufladen.
• Laden Sie den Akkupack bei Leistungsabfall wieder auf.
  Die optimale Aufbewahrungstemperatur liegt zwischen 10^ und 30^ .

• Bei einer defekten Maschine den Akkupack aus der Maschine halten.

• Akkupack aus der Maschine entnehmen bevor irgendeine Einstellung, Umrüstung, Wartung oder Reinigung vorgenommen wird.

-Akkupacks vor Nasse schützen!

- Akkupacks nicht dem Feuer aussetzen!

Keine defekten oder deformierten Akkupacks verwenden!
- Akkupacks nicht öffnen!
- Kontakte der Akkupacks nicht berühren oder kurzschreiben!

Aus defekten Li-Ion-Akkupacks kann eine leicht saure, brennbare Flüssigkeit austreten!

• Falls Akkuflüssigkeit austritt und mit der Haut in Berührung kommt, spulen Sie sofort mit reichlich Wasser. Falls

Akkuflüssigkeit in ihre Augen gelangt,

waschen Sie sie mit sauberem Wasser aus und begeben Sie sich unverzüglich in arztliche Behandlung!

• Vermeiden Sie unbeabsichtiges Anlaufen: vergewissern Sie sich, dass der Ein-/Aus-Schalter beim Einsteinen des Akkupacks ausgeschaltet ist.
• Der Versand von Li-Ion Akkupacks unterliegt dem Gefahrungsrecht (UN 3480 und UN 3481). Klaren Sie beim Versand von Li-Ion Akkupacks die aktuell gültigen Vorschriften. Informieren sie sich ggfs, bei ihrem Transportunternehmen. Zertifizierte Verpackung ist bei Metabo erhältlich.
• Versenden Sie Akkupacks nur wenn das Gehäuse ungeschädigt ist und keine Flüssigkeit austritt. Zum Versenden den Akkupack aus der Maschine nehmen. Die Kontakte gegen Kurzschluss sichern (z. B. mit Klebeband isolieren).

Li-Ion-Akkupacks „Li-Power, LiHD“ haben eine Kapazitäts- und Signalanzeige (35):

• Taste (36) drücken und der Ladezustand wird durch die LED-Leuchten angezeigt.
• Blinke eine LED-Leuchte, ist der Akkupack fast leer und muss wieder aufgeladen werden.

Akkpack entnehmer, einsetzen:

Um bei TS 36-18 LTX BL 254 die Akkupacks einzusetzen oder zu entnahmen zu können: Entriegelungstaste (32) drucken und den Akkupack-Adapter (31) aus der Maschine hersausziehen.
- Entnehmen: Taste zur Akkupack-Entriebelung (33) drücken und Akkupack (34) abziehen.
- Einsetzen: Akkupack (34) bis zum Einrasten aufschieben.
Bei TS 36-18 LTX BL 254 den AkkupackAdapter (31) wieder bis zum Einrasten einschieben.

Hinweise:

• Immer zwei Metabo 18-Volt-Schiebesitz-Akkupacks verwenden.
• Empfohlene Kapazitat 4,0 Ah und größter
• Empfehlenswert ist die Verwendung von Akkupacks mit gleicher Sachnummer.
• Es dürfen Akkupacks mit entsprechlicher Kapazität (Ah) verwendet werden. In dieser Fall bestimmte der Akkuppack mit der kleinereren Kapazität (Ah) die Nutzungsdauer / Leistung.

8. Bedienung

Unfallgefahr!

Die Sägearfur von einer Person zugleich bedient werden. Weitere Personen dürfen sich nur zum Zuführn oder Abnehmer der Werkstücke halten. Kontrollieren Sie vor der Arbeit auf einwandfreien Zustand:

-Akkupack
- E i n - / A u s - S c h a l t

Verwenden Sie persönliche Schutzausrüstung:

Staubschutzmaske;
- Gehörschutz;
- Schutzbrille.

Nehmen Sie beim Sagen die richtige Arbeitsposition ein:

-vorn an der Bedienerseite;

• frontalzurSage;
• links besoin der Sägeblattflucht;
• bei Zwei-Personen-Betrieb muss die zweite Person ausreichenden Abstand zur Säge haben.

Benutzen Sie bei der Arbeit je nach Erfordernis:

• G e e i g n e t e W e r k s Werkstücke nach dem Durchtrennen vom Tisch fallen wurden;
• Späneabsaugvorrichtung.
  Vermeiden Sie typische Bedienungsfehler:
  -Bremsen Sie das Sageblatt nicht durch seitlichen Druck ab. Es besteht Ruckslaggagefrar.
• Drucken Sie das Werkstück beim Sagen stets auf den Tisch und verkanten Sie es nicht. Es besteht Rückschlaggagefr.
  Sagen Sie nimels mehrere Werkstücke gleichzeitig - auch keine Bündel, die aus mehreren Einzelstücken bestehen. Es besteht Unfallgefahr, wenn einzelne Stücke unkontrolliert vom Sägeblatt erfasst werden.

Einzugsgefahr!

Niemals Werkstücke schneiden, an denen sich Seile, Schnüre, Bänder, Kabel oder Drahte befinden oder die solche Materialien enthalten.

8.1 Spänesack / Späneabsauganlage / Allessauger anschließen

Gefahr!

Einige Holzstaubarten (z.B. von Buchen, Eichen- und Eschenholz) konnen beim Einatmen Krebs verursachen.

Arbeiten Sie in geschlossenen Räumen nur mit montiertem Spanesack oder einer geeigneten Spaneabsauganlage.

Verwenden Sie zusätzlich eine Staubschutzmaske, die nicht aller Sägestaub aufgegangenen beziehungsweise abgesaat wird.

Ein Betrieb ohne Spanesack oder einer geeigneten Spaneabsauganlag ist nur im Freien möglich.

Wenn Sie das Gerät mit dem mitgelieferten Spanesack in Betriebnehmen:

• Stecken Sie den Abscheide-Zyklon (28) mit angebrachten Spanesack (27) auf den Absaugstuten (29).
• Leeren Sie den Spanesack (27) regelmäßig. Tragen Sie beim Entleeren eine Staubschutzmaske.

Wenn Sie das Gerät an eine Späneabsauganlage anschließen:

Die Absauganlage muss folgende Forderungen erfüllen:

Passend zum Durchmesser des Absaugstutzens (Spanekosten 35/44 mm);
- Luftmenge ≥ 460 m³h;
- Unterdruck am Absaugstutzenden der Säge ≥ 530 Pa;
- Luftgeschwindigkeit am Absaugstutzen der Säge ≥ 20 m/s.
Die Absaugstutzen zur Spaneabsaugung befinden sich am Sägeblatt-Schutzkasten.
- Beachten Sie auch die Bedienungsanleitung der eSparneabsauganlage!

8.2 Schnitthöhe einstellen

Körperteile oder Gegenstände, die sich im Verstellbereich befinden, können vom laufenden Sägeblatt erfasst werden!
Verstellen Sie die Schnitthöhe nur, wenn das Sägeblatt stillstellt!

Die Schnitthöhe des Sägeblattes muss an die Höhe des Werkstücks angepasst werden: Die Spanhaube muss mit ihrer unteren Vorderkante auf dem Werkstück aufliegen.

tückkaflagen-wenn

Schnitthöhe durch Drehen der Handkurbel (16) einstehen.

Hinweis:

Um ein eventuelles Spiel bei der Schnitthohenverstellung auszugleichen, fahren Sie das Sägeblatt immer von unter in die gewünschte Position.

8.3 Sägeblattneigung einstellen

Gefahr!

Körperteile, Gegenstände oder Geräteleile, die sich im Verstellbereich befinden, können vom laufenden Sägeblatt erfasst werden! Verstellen Sie die Sägeblattneigung nur, wenn das Sägeblatt stillsteht!

Die Neigung des Sägeblattes kann zwischen 1,5° und 46,5° eingestellt werden.

1. Klemmhebel (18) losen.
2. Gewünschte Sägeblattneigung durch Drehen am Handrad (17) einstehen.

1. Eingestellen Neigungswinkel durch

Festsetzen des Klemmhebels (18) arretieren (Im Uhrzeigersinn drehen).

Einstellung fur Hinterschnitte

Die Neigungsverstellung besitzt bei 0^ und bei 45^ einen Anschlag. Für spezielle Gehrungsschnittte (Hinterschnitt) kann der Neigungswinkel in beiden Richtungen um 1,5^ erhöht werden.

• Neigungsbegrenzungsstop (19) Herausziehen und über die rechte Exzenterscheibe setzen = Neigungswinkel des Sägeblatts zwischen -1,5^ und 45^ verstelltbar.
• Neigungsbegrenzungsstop (19) Herausziehen und über die linke Exzenterscheibe setzen = Neigungswinkel des Sägeblatts zwischen 0^ und 46.5^ verstellbar.

DEUTSCHde

Ein-/Aus-Schalter

• Einsatzen = Schalter (15) nach oben ziehen.
  Ausschalten = Schalter (15) nach unten drucken.

8.4 Parallelanschlag einstellen

Die Montage erfolgt am Führungsprofil auf der Vorderseite der Sage.

• Parallelanschlag (8) rechts vom Sägeblatt positionieren. Die Markierung in der Lupe zeigt den eingestellten Abstand des Parallelanschlags zum Sägeblatt auf der Skala an.
  Klemmhebel (10) des Parallelanschlags losen und Parallelanschlag verschiben, bis die Markierung in der Lupe den gewünschten Abstand zum Sageblatt anziegt.
  -Feineinstellung:Durch Drehen der Rändelmutter (11) (am vorderen Klemmendment, rechts) kann die Schnittbreite prazise eingestellt werden.

Klemmhebel (10) zum Feststellen nach unter drücken.

Das Anschlagprofil (43) muss beim Sagen mit Parallelanschlag parallel zum Sageblatt stehen und mit dem Klemmhebel (10) arretiert sein. Dazu den Klemmhebel (10) nach unter drücken.

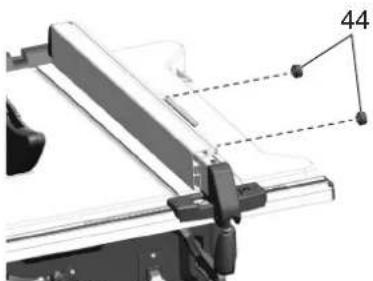

Randelmuttern (44) zum Befestigen des Anschlagprofils. Das Anschlagprofil kann nach Lösen der beiden Randelmuttern (44) abgenommen und umgesetzt werden:

Niedrige Anlegekante:

• zum Sagen von flachen Werkstücken;

• wenn das Sägeblatt geneigt ist.
  Hohe Anlegekante:
  -zum Sagen von hohen Werkstücken.

8.5 Zeiger am Parallelanschlag justieren

1. Parallelanschlag am Sageblatt ausrichten.
2. Schraube am Zeiger des Parallelanschlags losen.
3. Zeiger auf Parallelanschlag und 0^u auf Skalenband in Übereinstimmung bringen.
4. Schraube am Zeiger des Parallelanschlags wieder festziehen

Hinweis:

Um ein Klemmen des Werkstücks beim Sagen mit dem Parallelanschlag zu vermeiden: Parallelanschlag ganz nach rechts verschiben und anschließend auf die gewünschte Schnittbrente einstehen.

Hinweis:

Parallelanschlag justieren (bei Bedarf): Damit das Werkstück nicht zwischen Parallelanschlag und Sägeblatt klemmt, muss der Parallelanschlag parallel zum Sägeblatt ausgerichtet sein, bzw. max. 0,3 mm sich nach hinten Offend eingestellt sein. Zum Justieren die 2 Schrauben auf der Oberseite des Parallelanschlags lose, danach wieder festziehen.

Hinweis:

Klemmkraft des Parallelanschlags justieren (bei Bedarf): Sollte das hintere Klemmstuck früher oder später als das vordere Klemmstuck klemmen, kann dies durch Drehen der Mutter (30) eingestellt werden. Die Mutter (30)lös, damit das hinteres Klemmstuck später klemmt. Die Mutter (30) anziehen, damit das hinteres Klemmstuck früher klemmt.

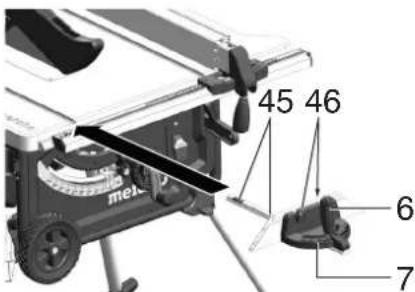

8.6 Queranschlag einstellen

Der Queranschlag (7) wird von vorne in die Nut im Sagetisch eingeschoben.

For Winkelschnittte kann der Queranschlag nach beiden Seiten um 60^ verstellt werden.

Für Winkelschnitte von 45^ und 90^ sind entsprechende Anschlage vorhanden.

Zum Einstellen eines Winkels: Klemmgriff (6) durch Drehen entgegen dem Uhrzeigersinn offen.

Verletzungsgefahr!

Der Klemmgriff muss beim Sagen mit Queranschlag festgezogen sein.

Das Vorsatzprofil kann durch Lösen der Rändelmuttern (46) verschoben oder abgenommen werden.

Hinweis:

Bei Bedarf kann das Spiel des Queranschlags (7) eingestellt werden: Die Schrauben (45) der Kunststoffgleiter an der Queranschlag-Führungsschiene losen, Queranschlag (7) verschieben, Schrauben wieder festziehen.

8.7 Tischverbreiterung einstellen

Die Tischverbreiterung (12) erweitert die Auflagefläche, so dass auch großere Werkstücke sicheren gehalten werden.

Zum Einstellen der Tischverbreitung (12) muss der Klemmhebel (9) gelost werden.

Verletzungsgefahr!

Der Klemmgriff muss beim Sagen immer festgezogen sein.

Abesen des Skalenbands beim Arbeitsen mit dem Parallelanschlag

Auf welcher Skala die Schnittbreite abgelesen wird, hangt davon ab, wie das Anschlagprofil am Parallelanschlag montiert ist:
-Hohe Anlegekante =

Skala mit Schwarzer Schrift auf freiBem Hintergrund.
-Niedrige Anlegekante =

Skala mit freiBer Schrift auf schwarzem Hintergrund.

Bei keinen Schnittbreiten wird die Tischerbreiterung nicht ausgezogen. Die Schnittbreite wird auf der jeweils rechten Skala am Zeiger des Parallelanschlags abgegeben:

• Hohe Anlegekante: Schnittbreiten von 0 bis 35 cm möglich.
  Niedrige Anlegekante: Schnittbreiten von 0 bis 29,5 cm möglich.

Wenn groBere Werkstücke gesagt werden sollen, musse tischverbreiterung (12) ausgezogen werden.

1. Parallelanschlag auf die Endposition der Skala-verschieben.
2. Tischverbreiterung Herausziehen und Parallelanschlag auf den gewürschten Abstand einstehen. Die Schnittbreite wird auf der jeweils linken Skala am Zeiger des Skalenbands abgelesen.

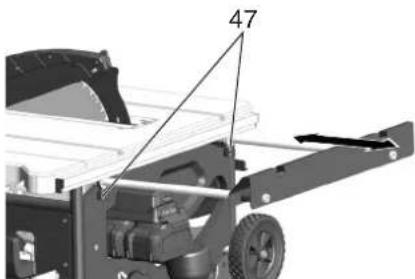

8.8 Tischveränderung einstellen

Die Tischveränderung (1) erweitert die Auflagelfläche, so dass auch langere Werkstücke sicheren gehalten werden.
1. Zum Ausziehen der Tischveränderung mussen die beiden Rändelschrauben (47) gelost werden.

1. Tischveränderung herausziehen und auf den gewünschten Abstand einstellen.
2. Die beiden Rändelschrauben wieder festziehen.

8.9 Sagen

Gefahr!

Der Schiebestock muss immer verwendet werden, wenn der Abstand zwischen Sageblatt und einem Parallelanschlagkleiner ist als 150~mm

Gerader Schnitt

1. Neigungswinkel einstellen und arretieren.
2. Schnitthöhe einstellen. Die Spanhaube muss an der Vorderseite ganz auf dem Werkstück aufliegen.
3. Bei geneigtem Sägeblatt den Parallelanschlag links vom Sägeblatt anbringen und einstellen.
4. Sage einschalten.
5. Das Werkstück gleichmäßig nach hintenschieben und in einem Arbeitsgang durchsagen.
6. Gerat ausschalten, wenn nicht unmittelbar weitere gearbeitet werden soll.

Winkelschnitt

1. Der Queranschlag (7) wird von vorne in die Nut im Sägetisch eingeschoben.
2. Gewunschten Winkel nach Lösen des Klemmgriffs (6) am Queranschlag einstehen und Klemmgriff wieder festschrauben.
3. Seitlichen Abstand zwischen Vorsatzprofil und Sägeblatt einstellen:

Randelmutter (46) losen und Vorsatzprofil verzchieben.
Randelmutter (46) festdrehen.

1. Werkstück gegen den Queranschlag drucken.
2. Werkstück durch Vorschieben des Queranschlags durchsagen.
3. Gerat ausschalten, wenn nicht unmittelbar weitergearbeitet werden soll

9. Transport

Vor jeder Transport:

Gerat ausschalten.
Warten bis Sägeblatt stillsteht.
- Akkupack entnehmen.
- Anbauteille (Spanhaube, Späneabsaugung, Abscheide-Zyklon, Staubsack) abmontieren. Spanhaube am Gehäuse aufbewahren.
Spaltkeil in Transportstellung bringen. Wie in Kapitel 7.1 beschreiben vorgehen, jedoch den Spaltkeil (3) bis zum Anschlag nach unter schieben (Transportstellung).
Sageblatt vollständig herunterkurbeln.
- Neigungswinkel des Sageblatts auf 0^ einstellen und mit dem Klemmhebel arretieren.
- Gerat am Rahmengestell anheben und nach hinten schwenken. Gerat hochkant aufstellen und oberen Beine einklappen. Die roten Schwenkhebel mussen wieder einrasten.
Gerat nach hinten schwenken und die unteren Beine einklappen. Die roten Schwenkhebel müssen wieder einrasten.

• Handgriffe einschieben und Gerät abstellen.

Klemmgefahr
Beide Tischverbreiterungen ganz
einschieben und mit den Klemmhebeln
arretieren.

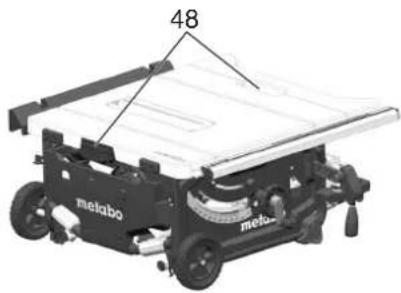

Benutzen Sie zum Tragen des Gerats die seitlichen Griffe (48) am Tisch.

Achtung! Tragen Sie das Gerät nicht an den Schutzeinrichtungen, ausbezogenen / nicht arretierten Tischverbreiterungen oder an den Bedienelementen!

Tragen sie das Gerät mit zwei Personen (Gewicht)!

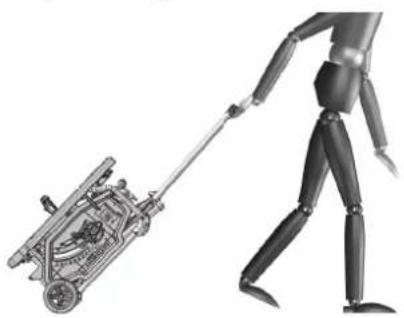

Mobiler Transport:

• Handgriff herausziehen, drehen und einrasten.
  Sage am Handgriffziehen oder schieben

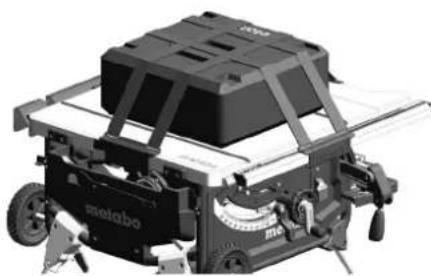

• Spezialfall: Maschine zusammen mit MetaLoc transportieren.

Die Box kann zum Transport auf die Tischfläche aufgesetzt und mit den speziellen Spanngurten, wie gezeigt, befestigt werden.

10. Wartung und Pflege

Gefahr! Vor allen Wartungs- und Reinigungsrarbeiten:

1.Gerat ausschalten.
2.Warten bis die Säge stillsteht.
3.Akkupack entnehmen.

• Nach Wartungs- und Reinigungserarbeiten alle Sicherheitseinrichtungen wieder in Betrieb setzen und überprüften.
• Beschädigte Teile, insbesondere Sicherheitseinrichtungen, nur gegen

Originalteile austauschen, da Teile, die nicht vom Hersteller geprüft und freilegegeben sind, zu unvorhersehbaren Schäden führen konnen.

• Weitergehende Wartungs- oder Reparaturarbeiten, als die in thisem Kapitel beschrieben, * dürfen nur Fachkräfte durchführten.

Gefahr!

Bei einer beschädigten Tischeinlage besteht die Gefahr, dass sich keine Gegenstände, zwischen Tischeinlage und Sägeblatt verklemmen und das Sägeblatt blockieren. Tauschen Sie beschädigte Tischeinlagen sofort aus!

10.1 Sägeblatt wechseln

Gefahr!

Kurz nach dem Sagen kann das Säeblatt sehr frei sein - Verbrennungsgefahr! Lassen Sie ein heiBes Säeblatt abkühlen. Reinigen Sie das Säeblatt nicht mit brennbaren Flüssigkeiten.

Schnittgfahr besteht auch am stehenden Sageblatt. Tragen Sie beim Wechsel des Sageblattes Handschuhe. Beim Zusammenbau unbedingt Drehrichtigung des Sageblattes beachten!

1. Sageblatt ganz nach oben kurbeln.
2. Spanhaube (5) abnehmen.
3. Schraube (40) gegen den Uhrzeigersinn drehen, Tischeinlage (2) anheben und hersausnehmer.

1. Spannmutter (50) des Sägeblattes mit Maulschlüssel (20) direhen und gleichzeitig den Hebel der Sägeblattarretierung (49) nach oben ziehen, bis dieser einrastet.

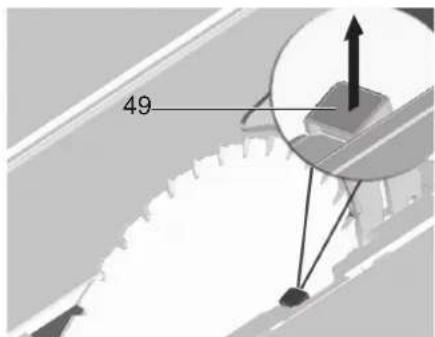

1. Hebel (49) festhalten und die Spannmutter (50) im Uhrzeigersinn abschrauben.
2. Spannmutter (50), außeren Sägeblattflansch (51) und Sägeblatt von der Sägeblattwellenehmen.

DEUTSCHde

1. Spannflächen der Säeblattflansche (51) und (52) und des Säeblättes reinigen.

Gefahr!

Verwenden Sie keine Reinigungsmittel (z.B. um Harzrückstände zu beseitigen), welche die Leichtmetallbauteile angreifen konnen; die Festigkeit der Säge kann sonst beeinträchtigt werden.

1. Inneren Sägeblattflansch (52) auf Motorwelle aufschieben.
2. Neues Sägeblatt auflegen (Drehrichtung beachten!).

Gefahr!

Verwenden Sie nur Sageblätter, die den Angaben in den Technischen Daten und der Norm EN 847-1 entsprechen - bei ungeeigneten oder beschädigten Sageblättern können durch die Fliehkraft Teile explosionsartig weggeschleudert werden.

Nicht verwendet werden dürfen:

• Sägeblätter, deren zulässige Höchstdrehzahl unter der Nennleerlaufdrehzahl der Sägeblattwelle liegt (siehe „Technische Daten");
  Sägeblätter aus hochlegiertem Schnellarbeitsstahl (HS oder HSS);
  Sageblätter, deren Schnittbrite kleiner oder deren Stammblattdicke größter ist als die Dicke des Spaltkeiles.
  Sageblatter mit sightbaren Beschädigungen;

Trennscheiben.

Gefahr!

• Montieren Sie das Sägeblatt nur mit Originalteilen.
• Verwenden Sie keine losen Reduzierringe; das Sägeblatt kann sich sonst losen.
  Sägeblätter mussen so montiert sein, dass sie ohne Unwucht und Schlag laufen und sich beim Betrieb nicht losen konnen.
• Außeren Sageblattflansch (51) aufschieben.
  11.Spannmutter (50) aufdrehen (Linksgewinde!). Spannmutter (50) mit Maulschlussel (20) drehen und gleichzeitig den Hebel der Sageblattarretierung (49) nach oben ziehen, bis dieser einrastet.
• Hebel (49) festhalten und die Spannmutter gegen den Uhrzeigersinn handfest anziehen.

Gefahr!

Werkzeug zum Festschauben des Sägeblattes nicht verlangern.
- Spannschraube nicht durch Schläge auf das Werkzeug festziehen.

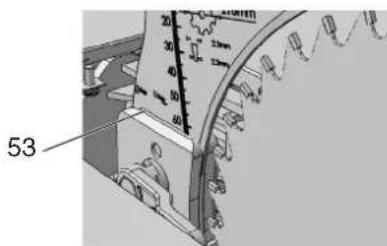

13. Spaltkeil entsprechend zur Sägeblattgroße (53) einstellen. (Spaltkeleinstellung siehe 7.1)

1. Tischeinlage (2) befestigen und mit Schraube (40) verriegeln.
   15.Spanhaube (5)befestigen.

10.2 Anschlagbegrenzung einstellen

1. Neigungsbegrenzungstop (19) für den Winkelbebereich auf 0^ / 45^ einstellen.

1. Eingestellten Neigungswinkel durch Festsetzen des Klemmhebels (18) arretieren.
2. Neigungswinkel prüfen:

0^ = rechtwinklig zum Sägetisch

45^ mit separatem Winkelmaß.

Werden diese Werte nicht genau erreicht:

1. Kreuzschlitzschraube (54) an der jeweiligen Exzenterscheibe losen und die Exzenterscheibe verstellen, bis der Neigungswinkel zum Sagetisch in den Endpositionen genau 0^ (= rechtwinklig), beziehungsweise 45^ betragt
2. Kreuzschlitzschraube an der Exzenterscheibe wieder festziehen.
3. Nach dem Verstellen der Anschlagbegrenzung, Winkelskala an der Vorderseite ggf. nachjustieren.

Hinweis:

Um die Neigungsbegrenzung von -1,5 bis 46,5 einzustellen, muss der Neigungsbegrenzungstop (19) herausgezogen werden.

10.3 Maschine aufbewahren

Gefahr!

Bewahren Sie das Gerät außerhalb der Reichweite von Kindern auf. Bewahren Sie das Gerät so auf, dass es nicht von Unbefugen in Gang gesetzt werden kann und sich niemand am stehenden Gerät verletzen kann.

Achtung!

Gerat nicht ungeschützt im Freien oder in feuchter Umgebung aufbewahren.

10.4 Wartung Säge reinigen

Sagespäne und Staub mit Staubsauger und Bürste entfern:
-Führungselemente für das Verstellen des Sägeblattes;
-Luftungsschlitze des Motors;
-Sägeblatt-Schutzkasten.
-Hohenverstellung
-Schwenkführung
-Abscheide-Zyklon

Vor jedem Einschalten

Sichtprüfung, ob

• Abstand Sägeblatt - Spaltkeil 3 bis 5 mm.
• Spaltkeil mit dem Sageblatt fluchtet.
• Akkupack und Akkupack-Adapter unbeschädigt sind; defekte Teile ggf. durch Elektrofachkraft ersetzen lessen.

Bei jeder Ausschalten

Prüfung, ob Nachlauf des Sägeblattes länger als 10 Sekunden; bei längerem Nachlauf Motor durch Elektrofachkraft ersetzen lassen.

1x im Monat (bei tätigchem Gebrauch)

Sagespne mit Staubsauger und Pinsel entfernen; Führungselemente keinlich:

Gewindestange und Führungsstangen fur Hohenverstellung;
-Schwenksegmente.

Alle 150 Betriebsstunden

Alle Schraubverbindungen prufen, ggf. festziehen.

Bei Bedarf:

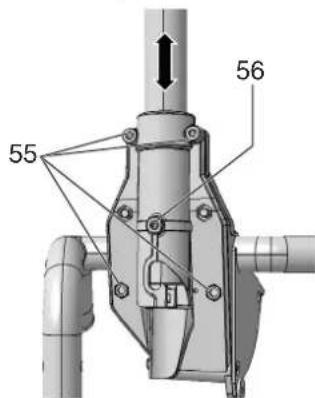

Führungsbuchsen Tischbeine einstellen.

Innensechskantschrauben (55) im Uhrzeigersinn drehen = Führung schwergängig.
Innensechskantschauben (55) gegen Uhrzeigersinn drehen = Führung möglich.
- zusätzliche Feinjustierung mittels Madenschraube (56).

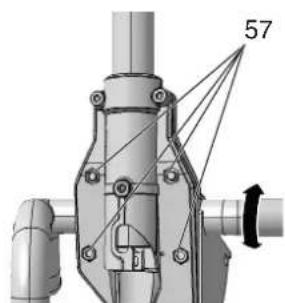

Führungsbuchsen der vorderen Beinhalterung einstellen:

Innensechskantschrauben (57) im
Uhrzeigersinn drehen = Führung schwergängig.
Innensechskantschrauben (57) gegen Uhrzeigersinn drehen = Führung rechtgängig.

Führungsbuchsen der hinteren Beinhalterung einstehen:

Innensechskantschrauben (58) im
Uhrzeigersinn drehen = Führung schwergängig.
Innensechskantschrauben (58) gegen

Uhrzeigersinn drehen = Führung leichtgangig.

Alle Innensechskantschrauben gleichmäßig anziehen.

11. Tipps und Tricks

• Vor dem Zuschneiden, Probeschnitte an passenden Reststücken durchführten.
• Werkstück stets so auf den Sägetisch auflegen, dass das Werkstück nicht umkippen oder wackeln kann (z.B. bei einem gewöltben Brett, die nach außen gewölte Seite nach oben).
  Zum rationellen Sagen gleich langer Abschnitt, Langenanschlag verwenden.
• Oberflächen der Auflagetische sauber halten.

12. Probleme und Störungen

Gefahr!

Vor jeder Störungsbeseitigung:

1.Gerä ausschalten.

2.Akkupack entnehmer.

3.Warten bis Sägeblatt steht.

Nach jeder Störungsbeseitigung alle Sicherheitseinrichtungen wieder in Betrieb setzen und überprüfen.

Motor lauft nicht

Der Wiederanlaufschutz hat angesprochen. Wird der Akkupack bei eingeschalteter Maschine eingesteckt oder ist die Stromversorgung nach einer Unterbrechung wieder hergestellt, lauf die Maschine nicht an:

Die Maschine aus- und wieder einschalten.
Akkpack leer:
- Laden Sie den Akkupack bei Leistungsabfall wieder auf.
Motor überhitzt, z.B. durch stumpfas Sageblatt oder Spanestau im Gehäuse:
- Ursache der Überhitzung beseitigen, einige Minuten abkühlen setzen. Dann das Gerät erneut einschalten.

Drehzahl wird nicht erreicht

Überlastschutz: Die Lastrehzahl nimmt STARK ab:
Die Motortemperatur ist zu hoch! Maschine im Leerlauf laufen setzen, bis die Maschine abgekühlt ist.
Überlastschutz: Der Motor stoppt beim Sagen:
Die Maschine wird überlastet. Arbeiten Sie mit reduzierter Belastung weiter.

Angegebene Höchstdrehzahl wird nicht erreicht - Motor erhält zu geringe Akkuspannung:
- Laden Sie den Akkupack bei Leistungsabfall wieder auf.

Sägeleistunglässt nach

Sägeblatt stumpf (Sägeblatt hat evtl. Brandflecke an der Seite):
Sägeblatt austauschen (siehe Kapitel 10. Wartung).

Späeneauswurf verstopf

Keine Absauganlage angeschlossen oder Absaugleistung zu gering:
- Absauganlage anschliefen oder Absaugleistung erhöhen (Luftgeschwindigkeit ≥ 20 m/sec am Späneauswurfrohr.

13. Zubehör

Verwenden Sie nur original Metabo-Akkupacks und Metabo-Zubehor.

Verwenden Sie nur Zubehor, das die in dieser Betriebsanleitung angegebenen Anforderungen und Kenndaten erfüllt.

Kreissageblatt Power Cut, Best.-Nr.: 6.28025
-Fur grobe und mittelfeine Zuschnitte bei zugem Vorschub und gingem Leistungsbedarf
Gute Schnittergebnisse bei Langsschnitten in Vollholz

Kreissageblatt Precision Cut, Best.-Nr.: 6.28059
- Sehr breites Einsatzspektrum in der Holzbearbeitung
-Fursehrgute,saubereSchnittergebnisse Langs- und Querschnitten in Weich- und Hartholz

Ladegerate: ASC Ultra,...
- Akkupacks verschiedener Kapazitäten. Kaufen Sie nur Akkupacks mit der zu Ihrlem Elektrowerkzeug passenden Spannung: LiHD, 18 V, 8,0 Ah, 6.25369 LiHD, 18 V, 5,5 Ah, 6.25342 etc.

Zubehör-Komplettprogramm siehe www.metabo.com oder Katalog.

Lw =max. Querschnittbreite mit Winkelanschlag

A1 =Abmessungen ohne Maschinenständer (LxBxH)

A_2 =Abmessungen mit Maschinenstandener (LxBxH)

S_B = Breite Sägetisch m = Maschinengewicht

Gleichstrom

Die angegebenen technischen Daten sind toleranzbehafelt (entsprechend den jeweils gultigen Standards).

A Emissionswerte

These Werte ermöglichen die Abschätzung der Emissionen des Elektrowerkzeugs und den Vergleich verschiedener Elektrowerkzeuge. Je nach Einsatzbedingung, Zustand des Elektrowerkzeuges oder der Einsatzwerkzeuge gen die tatsächliche BelastungHigher oder geringer ausfallen. Berücksichtigten Sie zur Abschätzung Arbeitspausen und Phasen geringerer Belastung. Legen Sie aufgrund entsprechend angepasster Schatzwerte Schutzmaßnahmen fur den Anwender fest, z.B. organisatorische Maßnahmen.

Typische A-bewertete Schallpegel:

LpA =Schalldruckpegel LWA =Schalleistungspegel

K_DA K_WA = Unsicherheit

Gehorschutz tragen!

14. Reparatur

Gefahr!

Repairen an Elektrowerkzeugen dürfen aus Sicherheitsgründen nur durch eine Elektrofachkraft mit Originalersatzteilen ausgeführten werden!

Mit reparaturbedurfigen Metabo Geräten wenden Sie sichitte an ihre Metabo-Vertrétung. Adressen siehe www.metabo.com.

Ersatzteillisten können Sie unter www.metabo.com herunterlagen.

15. Umweltschutz

Befolgen Sie nationale Vorschriften zu umweltgerechter Entsorgung und zum Recycling ausgedienter Maschinen, Verpackungen und Zubehör.

Nur fur EU-Länder: Werfen Sie Elektrowerkzeuge nicht in den Hausmull! Gemäβ Europäischer Richtlinie 2012/19/

EU über Elektro- und Elektronik-Altgeräte und Umsetzung in nationales Recht mussen verbrauchte Elektrowerkzeuge getrennt gesammelt und einer umweltgerechten Wiederverwertung zugeführten werden.

Akkupacks dürfen nicht mit dem Hausmüll entsorgt werden! Geben Sie defekte oder verbrauchte Akkupacks an den Metabo-Handler zurück!

Akkupacks nicht ins Wasser werfen.

Vor dem Entsorgen den Akkupack im Elektrowerkzeug entladen. Die Kontakte gegen Kurzschluss sichern (z. B. mit Klebeband isolieren).

16. Technische Daten

Erläuterungen zu den Angaben auf Seite 3.
Änderungen im Sinne des technischen Fortschritts vorbehalten.
U = Spannung des Akkupacks
n0 =Leerlaufdrehzahl
V_0 =max.Schnittgeschwindigkeit
W = Dicke des Spaltkeils
D =Sägeblattdurchmesser (außen)
d = Sägeblattbohrung (inner)
b = Schnittbreite
a = max. Grundkorperdieck des Sägeblattes
T90° =Schnitthöhe bei senkrechten Sageblatt
T45° =Schnitthöhe bei 45° Sageblattneigung
S_x^ =Sageblattschwenkbereich
Lp =max.Schnittbreite mit Parallelanschlag

3.2 Elektrische veiligkeit

Accupacks gegen vocht beschermen!

8.7 Tafelverbreding instellen

15. Milieubescherming

16. Technische gegevens

25 Fot/handtag for underre

26 Forvaring for cyklonavskijare

27 Spansack

28 Cyklonavskijare

29 Utsugsstos

36 Laddindikeringsknapp

• beroende på utforande/modell

6. Uppställning

Det fullständiga tillbehörssortimentet hitter du pa www.metabo.com aller i katalogen.

14. Reparation

Warning!

Kontroller for arbeitet at folgende er i orden:

-Batteripakke
-Pa/Av-bryter;

Avsuget ma oppfylle folgende krav:

• Passe til diameteren på avsugstussen (sponkasse 35 / 44mm );
• Luftmengde ≥ 460 m³/h;
• Undertrykk i avsugstussen pa sagen ≥ 530 Pa;
  Lufthastighe i avsugstussen pa sagen ≥ 20m / s
• Avsugsstussene for sponavsuget sitter pa sagbladkassen.
  Se ogsa bruksanvisingen til avsuget!

• Skru fast fingermutteren (46).

Felallitas gespallvany nelkul:
