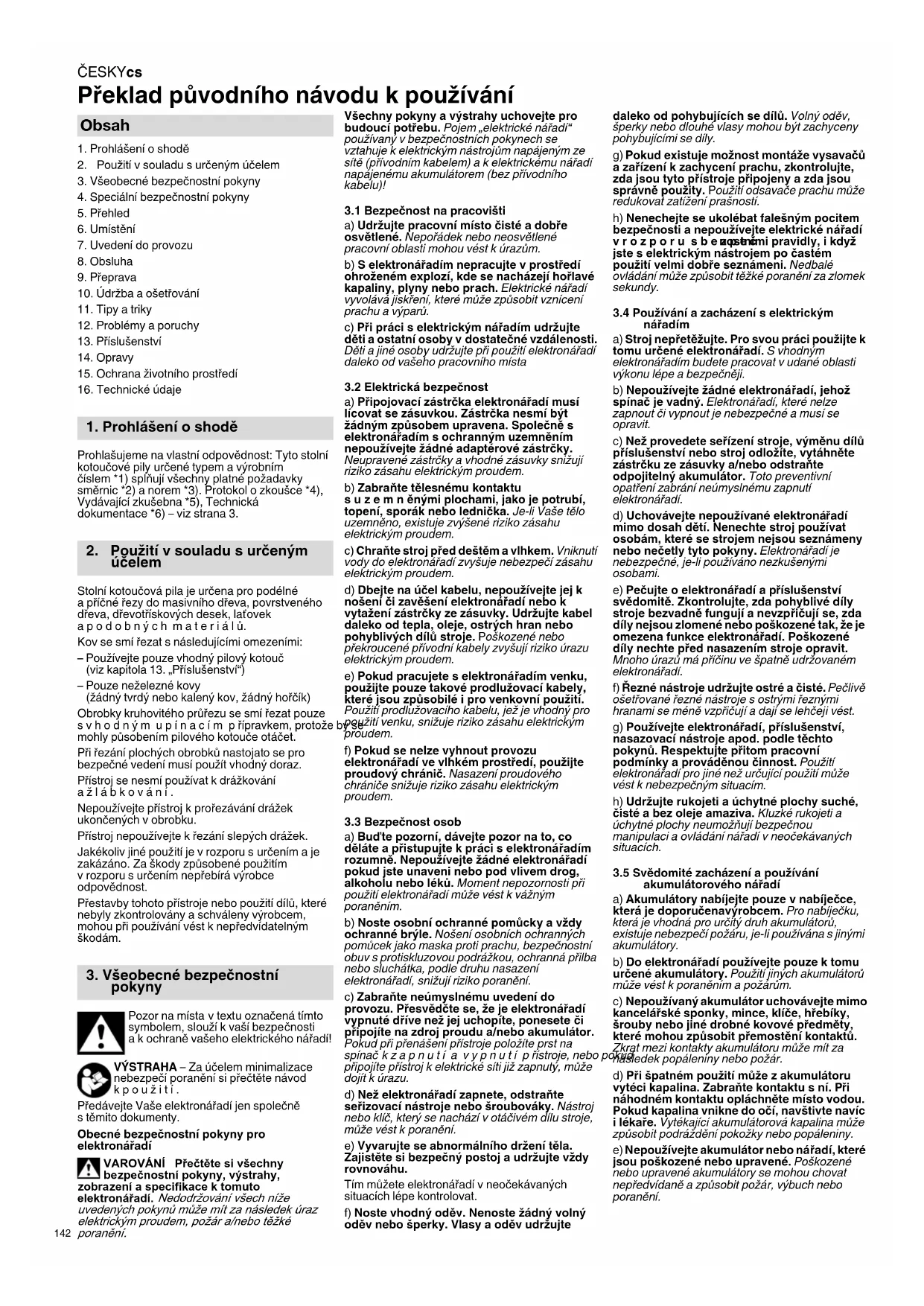

NÁVOD K OBSLUZE TS 3618 LTX BL 254 METABO

Překlad původního návodu k používání

1. Prohlášení o shodě

2. Použití v souladu s určeným účelem

3. Všeobecné bezpečnostní pokyny

4. Speciální bezpečnostní pokyny

7. Uvedení do provozu

10. Údržba a ošetřování

12. Problémy a poruchy

15. Ochrana životního prostředí

Prohlašujeme na vlastní odpovědnost: Tyto stolní kotoučové pily určené typem a výrobním číslem *1) splňují všechny platné požadavky směrnic *2) a norem *3). Protokol o zkoušce *4), Vydávající zkušebna *5), Technická dokumentace *6) – viz strana 3. Stolní kotoučová pila je určena pro podélné apříčné řezy do masivního dřeva, povrstveného dřeva, dřevotřískových desek, laťovek apodobných materiálů. Kov se smí řezat s následujícími omezeními: – Používejte pouze vhodný pilový kotouč (viz kapitola 13. „Příslušenství“) – Pouze neželezné kovy (žádný tvrdý nebo kalený kov, žádný hořčík) Obrobky kruhovitého průřezu se smí řezat pouze svhodným upínacím přípravkem, protože by se mohly působením pilového kotouče otáčet. Při řezání plochých obrobků nastojato se pro bezpečné vedení musí použít vhodný doraz. Přístroj se nesmí používat k drážkování ažlábkování. Nepoužívejte přístroj k prořezávání drážek ukončených v obrobku. Přístroj nepoužívejte k řezání slepých drážek. Jakékoliv jiné použití je v rozporu s určením a je zakázáno. Za škody způsobené použitím vrozporu surčením nepřebírá výrobce odpovědnost. Přestavby tohoto přístroje nebo použití dílů, které nebyly zkontrolovány a schváleny výrobcem, mohou při používání vést k nepředvídatelným škodám. Pozor na místa vtextu označená tímto symbolem, slouží k vaší bezpečnosti akochraně vašeho elektrického nářadí! VÝSTRAHA – Za účelem minimalizace nebezpečí poranění si přečtěte návod kpoužití. Předávejte Vaše elektronářadí jen společně

ěmito dokumenty. Obecné bezpečnostní pokyny pro elektronářadí VAROVÁNÍ Přečtěte si všechny bezpečnostní pokyny, výstrahy, zobrazení a specifikace k tomuto elektronářadí. Nedodržování všech níže uvedených pokynů může mít za následek úraz elektrickým proudem, požár a/nebo těžké poranění. Všechny pokyny a výstrahy uchovejte pro budoucí potřebu. Pojem „elektrické nářadí“ používaný v bezpečnostních pokynech se vztahuje k elektrickým nástrojům napájeným ze sítě (přívodním kabelem) a k elektrickému nářadí napájenému akumulátorem (bez přívodního kabelu)!

3.1 Bezpečnost na pracovišti

a) Udržujte pracovní místo čisté a dobře osvětlené. Nepořádek nebo neosvětlené pracovní oblasti mohou vést k úrazům. b) S elektronářadím nepracujte v prostředí ohroženém explozí, kde se nacházejí hořlavé kapaliny, plyny nebo prach. Elektrické nářadí vyvolává jiskření, které může způsobit vznícení prachu a výparů. c) Při práci s elektrickým nářadím udržujte děti a ostatní osoby v dostatečné vzdálenosti. Děti a jiné osoby udržujte při použití elektronářadí daleko od vašeho pracovního místa

3.2 Elektrická bezpečnost

a) Připojovací zástrčka elektronářadí musí lícovat se zásuvkou. Zástrčka nesmí být žádným způsobem upravena. Společně s elektronářadím s ochranným uzemněním nepoužívejte žádné adaptérové zástrčky. Neupravené zástrčky a vhodné zásuvky snižují riziko zásahu elektrickým proudem. b) Zabraňte tělesnému kontaktu suzemněnými plochami, jako je potrubí, topení, sporák nebo lednička. Je-li Vaše tělo uzemněno, existuje zvýšené riziko zásahu elektrickým proudem. c) Chraňte stroj před deštěm a vlhkem. Vniknutí vody do elektronářadí zvyšuje nebezpečí zásahu elektrickým proudem. d) Dbejte na účel kabelu, nepoužívejte jej k nošení či zavěšení elektronářadí nebo k vytažení zástrčky ze zásuvky. Udržujte kabel daleko od tepla, oleje, ostrých hran nebo pohyblivých dílů stroje. Poškozené nebo překroucené přívodní kabely zvyšují riziko úrazu elektrickým proudem. e) Pokud pracujete s elektronářadím venku, použijte pouze takové prodlužovací kabely, které jsou způsobilé i pro venkovní použití. Použití prodlužovacího kabelu, jež je vhodný pro použití venku, snižuje riziko zásahu elektrickým proudem. f) Pokud se nelze vyhnout provozu elektronářadí ve vlhkém prostředí, použijte proudový chránič. Nasazení proudového chrániče snižuje riziko zásahu elektrickým proudem.

a) Buďte pozorní, dávejte pozor na to, co děláte a přistupujte k práci s elektronářadím rozumně. Nepoužívejte žádné elektronářadí pokud jste unaveni nebo pod vlivem drog, alkoholu nebo léků. Moment nepozornosti při použití elektronářadí může vést k vážným poraněním. b) Noste osobní ochranné pomůcky a vždy ochranné brýle. Nošení osobních ochranných pomůcek jako maska proti prachu, bezpečnostní obuv s protiskluzovou podrážkou, ochranná přilba nebo sluchátka, podle druhu nasazení elektronářadí, snižují riziko poranění. c) Zabraňte neúmyslnému uvedení do provozu. Přesvědčte se, že je elektronářadí vypnuté dříve než jej uchopíte, ponesete či připojíte na zdroj proudu a/nebo akumulátor. Pokud při přenášení přístroje položíte prst na spínač kzapnutí a vypnutí přístroje, nebo pokud připojíte přístroj k elektrické síti již zapnutý, může dojít k úrazu. d) Než elektronářadí zapnete, odstraňte seřizovací nástroje nebo šroubováky. Nástroj nebo klíč, který se nachází v otáčivém dílu stroje, může vést k poranění. e) Vyvarujte se abnormálního držení těla. Zajistěte si bezpečný postoj a udržujte vždy rovnováhu. Tím můžete elektronářadí v neočekávaných situacích lépe kontrolovat. f) Noste vhodný oděv. Nenoste žádný volný oděv nebo šperky. Vlasy a oděv udržujte daleko od pohybujících se dílů. Volný oděv, šperky nebo dlouhé vlasy mohou být zachyceny pohybujícími se díly. g) Pokud existuje možnost montáže vysavačů a zařízení k zachycení prachu, zkontrolujte, zda jsou tyto přístroje připojeny a zda jsou správně použity. Použití odsavače prachu může redukovat zatížení prašností. h) Nenechejte se ukolébat falešným pocitem bezpečnosti a nepoužívejte elektrické nářadí vrozporu sbezpeč nostními pravidly, i když jste s elektrickým nástrojem po častém použití velmi dobře seznámeni. Nedbalé ovládání může způsobit těžké poranění za zlomek sekundy.

3.4 Používání a zacházení s elektrickým

nářadím a) Stroj nepřetěžujte. Pro svou práci použijte k tomu určené elektronářadí. S vhodným elektronářadím budete pracovat v udané oblasti výkonu lépe a bezpečněji. b) Nepoužívejte žádné elektronářadí, jehož spínač je vadný. Elektronářadí, které nelze zapnout či vypnout je nebezpečné a musí se opravit. c) Než provedete seřízení stroje, výměnu dílů příslušenství nebo stroj odložíte, vytáhněte zástrčku ze zásuvky a/nebo odstraňte odpojitelný akumulátor. Toto preventivní opatření zabrání neúmyslnému zapnutí elektronářadí. d) Uchovávejte nepoužívané elektronářadí mimo dosah dětí. Nenechte stroj používat osobám, které se strojem nejsou seznámeny nebo nečetly tyto pokyny. Elektroná řadí je nebezpečné, je-li používáno nezkušenými osobami. e) Pečujte o elektronářadí a příslušenství svědomitě. Zkontrolujte, zda pohyblivé díly stroje bezvadně fungují a nevzpřičují se, zda díly nejsou zlomené nebo poškozené tak, že je omezena funkce elektronářadí. Poškozené díly nechte před nasazením stroje opravit. Mnoho úrazů má příčinu ve špatně udržovaném elektronářadí. f) Řezné nástroje udržujte ostré a čisté. Pečlivě ošetřované řezné nástroje s ostrými řeznými hranami se méně vzpřičují a dají se lehčeji vést. g) Používejte elektronářadí, příslušenství, nasazovací nástroje apod. podle těchto pokynů. Respektujte přitom pracovní podmínky a prováděnou činnost. Použití elektronářadí pro jiné než určující použití může vést k nebezpe čným situacím. h) Udržujte rukojeti a úchytné plochy suché, čisté a bez oleje amaziva. Kluzké rukojeti a úchytné plochy neumožňují bezpečnou manipulaci a ovládání nářadí v neočekávaných situacích.

3.5 Svědomité zacházení a používání

akumulátorového nářadí a) Akumulátory nabíjejte pouze v nabíječce, která je doporučenavýrobcem. Pro nabíječku, která je vhodná pro určitý druh akumulátorů, existuje nebezpečí požáru, je-li používána s jinými akumulátory. b) Do elektronářadí používejte pouze k tomu určené akumulátory. Použití jiných akumulátorů může vést k poraněním a požárům. c) Nepoužívaný akumulátor uchovávejte mimo kancelářské sponky, mince, klíče, hřebíky, šrouby nebo jiné drobné kovové předměty, které mohou způsobit přemostění kontaktů. Zkrat mezi kontakty akumulátoru může mít za následek popáleniny nebo požár. d) Při špatném použití může z akumulátoru vytéci kapalina. Zabraňte kontaktu s ní. P

náhodném kontaktu opláchněte místo vodou. Pokud kapalina vnikne do očí, navštivte navíc i lékaře. Vytékající akumulátorová kapalina může způsobit podráždění pokožky nebo popáleniny. e) Nepoužívejte akumulátor nebo nářadí, které jsou poškozené nebo upravené. Poškozené nebo upravené akumulátory se mohou chovat nepředvídaně a způsobit požár, výbuch nebo poranění. Obsah

1. Prohlášení o shodě

3. Všeobecné bezpečnostní

f) Nevystavujte akumulátor nebo nářadí ohni nebo nadměrné teplotě. Vystavení ohni nebo teplotě nad 130 °C může způsobit výbuch. g) Dodržujte všechny pokyny pro nabíjení a nenabíjejte akumulátor nebo nářadí mimo teplotní rozsah uvedený v pokynech. Nesprávné nabíjení nebo nabíjení při teplotách mimo uvedený rozsah může poškodit akumulátor a zvýšit riziko požáru.

a) Nechte své elektronářadí opravit pouze kvalifikovaným odborným personálem a pouze s originálními náhradními díly. Tím bude zajištěno, že bezpečnost stroje zůstane zachována. b) Nikdy neprovádějte servis poškozených akumulátorů. Servis akumulátorů by měl provádět pouze výrobce nebo autorizovaná opravna.

4.1 Bezpečnostní pokyny spojené

s ochrannými kryty a) Ochranné kryty nechejte vždy namontované. Ochranné kryty musejí být správně namontovány a musejí být funkční. Povolené, poškozené nebo nefungující ochranné kryty musíte nechat opravit nebo vyměnit. b) K rozbrušování vždy používejte ochranný kryt pilového kotouče a rozpěrný klín. Při rozbrušování, během kterého pilový kotouč kompletně pronikne celou tloušťkou obrobku, snižují ochranné kryty a další bezpečnostní zařízení riziko úrazu. c) Po dokončení práce, při které je nutné odstranění ochranných krytů a rozpěrného klínu (např. řezání drážek), opět neprodleně upevněte ochranný systém. Ochranné kryty a rozpěrný klín snižují riziko úrazů. d) Před zapnutím elektrického nástroje zkontrolujte, zda se pilový kotouč nedotýká ochranného krytu, rozpěrného klínu nebo obrobku. Nechtěný kontakt s těmito komponenty může způsobit nebezpečnou situaci. e) Rozpěrný klín nastavte podle popisu vnávodu kobsluze. Nesprávné vzdálenosti, poloha a orientace mohou být důvodem toho, že rozpěrný klín účinně nezabrání zpětnému rázu. f) K tomu, aby byl rozpínací klín účinný, musí být v řezné spáře. Při řezání obrobků, které jsou příliš krátké k tomu, aby mohl být rozpěrný klín použit, není rozpě rný klín účinný. Za těchto podmínek není možné zabránit zpětnému rázu pomocí rozpěrného klínu. g) Používejte pro rozpěrný klín vhodný pilový kotouč. Ktomu, aby rozpěrný klín správně fungoval, musí průměr pilového kotouče odpovídat příslušnému klínu, list pilového kotouče musí být tenčí než rozpěrný klín a šířka zubu musí být širší než tloušťka rozpěrného klínu.

4.2 Bezpečnostní pokyny pro řezání

a) NEBEZPEČÍ Nedávejte ruce a prsty příliš blízko pilovému kouči nebo do místa řezu. Jediný okamžik nepozornosti při práci nebo vyklouznutí nástroje může být příčinou velmi vážného úrazu. b) Veďte obrobek pouze proti směru otáčení pilového kotouče. Přivádění obrobku ve směru otáčení pilového kotouče nad stolem může

ůsobit vtažení obrobku a vaší ruky do pilového kotouče. c) Vpřípadě podélného řezání nikdy nepoužívejte k vedení obrobku pokosový doraz, při příčných řezech s pokosovým dorazem nikdy navíc používejte paralelní doraz k nastavení délky. Současné vedení obrobku pokosovým a paralelním dorazem zvyšuje pravděpodobnost zaseknutí pilového kotouče a zpětného rázu. d) Vpodélných řezech vyvíjejte sílu, kterou používáte k podávání obrobku, vždy mezi dorazovou lištu a pilový kotouč. Pokud je vzdálenost mezi dorazovou lištou a pilovým kotoučem menší než 150 mm musíte používat posouvací nástroj, a posouvací blok používejte v situaci, kdy je vzdálenost menší než 50 mm. Tyto pomůcky slouží k tomu, aby vaše ruka zůstala v bezpečné vzdálenosti od pilového kotouče. e) Používejte pouze výrobcem dodaný posuvný nástroj nebo takový, který byl vyroben podle pokynů. Posuvný nástroj zajistí dostatečnou vzdálenost mezi rukou a pilovým kotoučem. f) Nikdy nepoužívejte poškozený nebo nedovolený posuvný nástroj. Poškozený posuvný nástroj může prasknout nebo se zlomit může dojít ke vtažení vaší ruky do pilového kotouče. g) Nikdy nepodávejte obrobek pouze rukou. Vždy používejte paralelní nebo pokosový doraz k přiložení a vedení obrobku. Práce „pouze rukou“ znamená, že obrobek držíte nebo vedete pouze rukama místo použití paralelního nebo pokosového dorazu. Řezání bez použití dorazů , pouze rukou, vede k nesprávnému nastavení směru, sevření a zpětnému rázu. h) Nikdy nesahejte kolem nebo za rotující pilový kotouč. Sáhnutím po obrobku může způsobit nechtěný kontakt s rotujícím pilovým kotoučem.

i) Dlouhé a široké obrobky podepřete za

stolem nebo po straně stolu tak, aby zůstaly ve vodorovné poloze. Dlouhé a široké obrobky mají tendenci převážit se na krajích stolu. Následkem je ztráta kontroly, zaseknutí pilového kotouče a zpětný ráz. j) Obrobek veďte rovnoměrně. Obrobek neprohýbejte ani nezkrucujte. V případě zablokování pilového kotouče okamžitě vypněte elektrické ruční nářadí, vyjměte akumulátor a odstraňte příčinu zablokování. Zaseknutí pilového kotouče obrobkem může způsobit zpětný ráz nebo zablokování motoru. k) Za chodu pily nikdy neodstraňujte odřezky a materiál. Odřezky se mohou usadit mezi pilovým kotouč em a dorazovou lištou nebo v ochranném krytu a po jejich odstranění může dojít ke vtažení vašich prstů do pilového kotouče. Než začnete odstraňovat materiál, musíte pilu vypnout a počkat do zastavení pilového kotouče.

I) Kpodélným řezům obrobků tenčích než

2 mm používejte doplňující paralelní doraz. Tenké obrobky se mohou zachytit pod paralelním dorazem a způsobit zpětný ráz.

4.3 Zpětný ráz - příčiny a příslušné

bezpečnostní pokyny Zpětný ráz je náhlá reakce obrobku následkem zaseknutí nebo zablokování pilového listu nebo šikmo vedeného řezu obrobku vzhledem kpilovému kotouči, nebo pokud zůstane část obrobku zaseknutá mezi pilovým kotoučem a paralelním dorazem nebo jiným pevným objektem. Ve většině případů je při zpětném rázu obrobek zachycen zadním dílem pilového kotouče, dojde ke zvednutí ze stolu a k vymrštění ve směru obsluhující osoby. Zpětný ráz je důsledkem nesprávného nebo chybného použití stolní kotouč ové pily. Lze mu zabránit vhodnými bezpečnostními opatřeními, která jsou popsána níže. a) Nikdy se nestavte v přímé linii s pilovým kotoučem. Vždy se zdržujte na té straně pilového kotouče, na které je umístěna dorazová lišta. Vpřípadě zpětného dorazu může dojít k vymrštění obrobku vysokou rychlostí směrem k osobě, která se zdržuje před a v linii pilového kotouče. b) Nikdy nesahejte nad nebo za pilový kotouč, abyste táhly nebo podpírali obrobek. Může dojít k nechtěnému dotyku s pilovým kotoučem a ke vtažení prstů do pilového kotouče. c) Nikdy nedržte a netlačte obrobek odřezaný obrobek proti rotujícímu pilovému kotouči. Tlakem řezaného obrobku na pilový kotouč dojde kzaseknutí a ke zpětnému rázu. d) Vyrovnejte dorazovou lištu paralelně s pilovým kotoučem. Nevyrovnaná dorazová lišta tlačí obrobek na pilový kotouč a následně dojde ke zpětnému rázu. e) Vpř ípadě řezů, na které nevidíte (např. drážek), používejte k vedení obrobku proti stolu a dorazové liště přítlačný hřeben. Přítlačným hřebenem můžete v případě zpětného rázu lépe kontrolovat. f) Velké desky podepřete, abyste tak snížili riziko zpětného rázu v důsledku zablokování pilového kotouče. Velké desky se mohou vdůsledku vlastní hmotnosti prohnout. Desky je třeba podepřít na obou stranách, v blízkosti řezu ana hraně. g) Při řezání obrobků, které jsou zkroucené, deformované, poškozené, nebo nemají rovnou hranu, ke které je možné je vést pomocí pokosového dorazu nebo podél dorazové lišty, postupujte velmi opatrně. Zdeformovaný, poškozený nebo zkroucený obrobek není stabilní a vede ke špatnému srovnání řezu s pilovým kotoučem, k zablokování a ke zpětnému rázu. h) Nikdy neřežte obrobky, které jsou položené na sebe nebo za sebe. Pilový kotouč může zachytit jeden nebo více dílů a způsobit

i) Vpřípadě, že chcete spustit pilu, která je

zaříznutá do obrobku, vystřeďte pilový list v řezu tak, aby nebyly zuby pily v záběru vobrobku. Pokud je pila zaseknutá do obrobku, může dojít ke zvednutí obrobku a vzniku zpětného rázu, jakmile pilu spustíte. j) Pilové listy udržujte čisté, ostré a dobře ohraněné. Nikdy nepoužívejte deformované pilové kotouče nebo pilové kotouče s poškozenými nebo polámanými zuby. Ostré a správně ohraněné pilové kotouče minimalizují zaseknutí, zablokování a zpětný ráz.

4.4 Bezpečnostní pokyny k obsluze

stolních kotoučových pil: a) Před odstraněním stolního nástavce, výměnou pilového kotouče, nastavením rozpěrného klínu, ochranného krytu pilového kotouče a při ponechání stroje bez dozoru stolní kotoučovou pilu vypněte a vyjměte z ní akumulátor. Preventivní opatření slouží kprevenci úrazů a nehod. b) Nikdy nenechávejte stolní kotoučovou pilu za chodu bez dozoru. Vypněte elektrický nástroj nikdy od něj neodcházejte dříve, dokud se nástroj zcela nezastaví. Spuštěná pila bez dozoru představuje nekontrolovatelné riziko. c) Umístěte stolní kotoučovou pilu na rovné a dobře osvětlené místo, na kterém máte zajištěnu vlastní bezpečnou stabilitu a rovnováhu. Místa k instalaci pily musí být dostatečně velké tak, abyste mohli dobře manipulovat svými obrobky. Nepořádek, nedostatečné osvětlení pracoviště a nerovná klouzavá podlaha může vést k úrazům. d) Pravidelně odstraňujte špony a piliny pod stolem pily a z místa odsavače prachu. Nahromaděné piliny jsou hořlavé a mohou se vznítit. e) Zajistěte stolní kotoučovou pilu. Nesprávně zajištěná stolní kotoučová pila se může pohybovat nebo převážit. f) Dříve, než pilu zapnete, odstraňte z ní seřizovací nástroje, zbytky dřeva apod. Svedení materiálu špatným smě rem nebo zaseknutí pily mohou být nebezpečné. g) Používejte vždy pilové kotouče správné velikosti s vhodným upínacím otvorem (např. hvězdicový nebo kulatý). Pilové kotouče, které nejsou vhodné k montážním dílům pily, házejí a vedou ke ztrátě kontroly. h) Nikdy nepoužívejte poškozený nebo nesprávný materiál k montáži kotouče, jako jsou příruby, podložky, šrouby nebo matice. Tento montážní materiál pilového kotouče byl speciálně navržen pro vaši pilu, její bezpečný provoz a optimální výkon.

i) Nikdy nestoupejte na stolní kotoučovou

pilu a nepoužívejte stůl pily jako stupínek. Může dojít k vážným úrazům způsobeným převážením a pádem elektrického nástroje, nebo pokud se nechtěně dostanete do kontaktu s pilovým kotoučem. j) Zkontrolujte, zda je pilový kotouč namontován ve správném směru otáčení. Na stolní kotoučové pile nepoužívejte brusné kotouče nebo drátěné kartáče. Nesprávná montáž pilového kotouče nebo použití nedoporučeného příslušenství může způsobit vážná zraně ní.

4.5 Další bezpečnostní pokyny

– Tento návod k použití se orientuje na osoby, které mají základní technické znalosti ohledně používání zde popisovaných přístrojů. Nemáte-li

4. Speciální bezpečnostní

spoužíváním těchto přístrojů žádné zkušenosti, požádejte nejprve o pomoc zkušenější osoby. –Za škody způsobené nedodržením tohoto návodu k obsluze nepřebírá výrobce žádnou odpovědnost. Informace v tomto návodu k obsluze jsou označeny následovně: Nebezpečí! Varování před nebezpečím úrazu nebo poškození životního prostředí. Nebezpečí úrazu elektrickým prou- dem! Varování před nebezpečím úrazu elektrickým proudem. Nebezpečí vtažení! Varování před nebezpečím úrazu způsobeného zachycením částí těla nebo částí oděvu. Pozor! Varování před věcnými škodami. Upozornění: Doplňující informace. Dodržujte speciální bezpečnostní pokyny v jednotlivých kapitolách. Dodržujte případné zákonné směrnice abezpečnostní předpisy platné pro práci skotoučovými pilami. Všeobecná nebezpečí!

Zohledněte vlivy okolí. Udlouhých obrobků používejte vhodné podpěry obrobku. Tento přístroj smí uvést do provozu a používat pouze osoby, které jsou seznámeny skotoučovými pilami a jsou si vždy vědomy hrozících nebezpečí. Osoby mladší 18 let smí přístroj používat jen pod dohledem v rámci svého profesního vzdělávání. Nezúčastněné osoby, především děti, se nesmí zdržovat v nebezpečné oblasti. Nedovolte, aby se jiné osoby za provozu dotýkaly přístroje nebo akumulátoru. Zabraňte přehřátí zubů pily. Při řezání plastů zabraňte roztavení plastů. Řezání klínů provádějte pouze s vhodným pomocným dorazem. Nebezpečí úrazu elektrickým proudem! Nevystavujte tento přístroj dešti. Nepoužívejte přístroj ve vlhkém nebo mokrém prostředí. Nebezpečí poranění a pohmoždění pohyblivými díly! Neuvád ějte tento přístroj do provozu bez namontovaných ochranných přípravků. Udržujte vždy dostatečnou vzdálenost od pilového kotouče. V případě potřeby používejte vhodné pomůcky pro vedení obrobku. Během provozu udržujte dostatečný odstup od poháněných součástí. Chcete-li z pracovní oblasti odstranit malé odřezky obrobků, zbytky dřeva atd., vyčkejte do úplného zastavení pilového kotouče. Nebrzděte dobíhající pilový kotouč postranním tlakem. Před přepravou stroje nebo prováděním nastavení, změně nástrojů, údržby nebo čištění stroj vypněte a vyjměte akumulátor. Zajistěte, aby se při zapnutí (např. po provádění údržby) v přístroji nenacházely již žádné montážní nástroje nebo volné díly. Nebezpečí pořezání i při stojícím řezném nástroji! Při výměně řezných nástrojů používejte rukavice. Ukládejte pilové kotouče tak, aby se o ně nikdo nemohl poranit. Nebezpečí následkem zpětného rázu obrobků! Pracujte pouze se správně nastaveným rozpěrným klínem. Obrobky nenatáčejte, aby se nevzpříčil pilový kotouč. Dbejte na to, aby byl pilový kotouč vhodný pro materiál obrobku. Tenké nebo tenkostěnné obrobky řezejte jen pilovými kotouči s jemnými zuby. Vždy používejte ostré pilové kotouče. Vpřípadě pochybností zkontrolujte, zda vobrobku nejsou cizí tělesa (například hřebíky nebo šrouby). Řezejte pouze obrobky s rozměry, které při řezání umožňují bezpečné držení. Nebezpečí vtažení! Dbejte na to, aby při provozu nebyly č ásti těla nebo části oděvu zachyceny rotujícími díly a vtaženy do stroje (nenoste žádné kravaty, žádné rukavice, žádné kusy oděvu s volnými rukávy; máte-li dlouhé vlasy, použijte bezpodmínečně síťku na vlasy). Nikdy neřežte obrobky, na kterých se nachází nebo které obsahují – lana, –šňůry, – pásky, –kabely nebo –dráty. Nebezpečí způsobené nedostatečnými osobními ochrannými prostředky! Používejte ochranu sluchu. Noste ochranné brýle. Noste protiprachový respirátor. Noste vhodný pracovní oblek. Při práci venku se doporučuje používat neklouzavou obuv. Nebezpečí způsobené prachem ze dřeva! Některé druhy prachu ze dřeva (např. z dubu, buku a jasanu) mohou při vdechování způsobit rakovinu. Pracujte pouze s odsávacím zařízením. Odsávací zařízení musí splňovat hodnoty uvedené v kapitole 8.1. Snižování prašnosti: Částice, které vznikají při práci s tímto strojem, mohou obsahovat látky, které mohou vyvolat rakovinu, alergické reakce, onemocnění dýchacích cest, vrozené vady, zhoubné bujení nebo jiné poškození. Některé příklady těchto látek: olovo (v nátěrech obsahujících olovo), přípravky k úpravě dřeva (Chromat, ochranné prostředky na dřevo), některé druhy dřevin (prach z dubu nebo buku). Riziko závisí na tom, jak dlouho je uživatel nebo osoby v blízkosti vystaven zatížení. Nenechte tyto částice vniknout do těla. Ke snížení zatížení těmito látkami: zajistěte dobré odvětrání pracoviště a používejte vhodné ochranné vybavení, např. dýchací masky, které jsou schopny filtrovat mikroskopické částice. Dodržujte směrnice platné pro váš materiál, personál, použití a místo použití (např. předpisy BOZP, likvidace). Vzniklé částice zachycujte v místě vzniku, zabraňte jejich usazování v okolním prostředí. Používejte dodané zařízení k zachycení prachu a vhodné odsávání prachu. Díky tomu se dostane do okolního prostředí méně částic. Snižte prašnost následujícími opatřeními: –nesměřujte tok odletujících částic a proud odpadního vzduchu ze stroje na sebe nebo na osoby ve vašem okolí ani na usazený prach, – používejte odsávací zařízení a čističku vzduchu, –pracoviště dobře větrejte a udržujte odsáváním čisté. Zametání nebo ofukování víří prach. – Ochranný oděv vysajte nebo vyperte. Nevyfukujte, nesnažte se oděv vyprášit ani kartáčovat. Nebezpečí způsobené technickými změnami nebo použitím dílů, které nejsou přezkoušeny a schváleny výrobcem! Přístroj smontujte přesně podle pokynů vtomto návodu. Používejte pouze díly schválené výrobcem. To platí především pro: –pilové kotouče (objednací čísla viz kapitola 13. Příslušenství); –bezpečnostní zařízení. Neprovádějte na dílech žádné úpravy. Nebezpečí způsobená nedostatky na přístroji! Přístroj a příslušenství pečlivě ošetřujte. Řiďte se předpisy o údržb

Před každým uvedením do provozu zkontrolujte, zda přístroj není poškozen: Před každým dalším použitím přístroje se musí vždy provést kontrola správné funkce bezpečnostních zařízení, ochranných přípravků nebo lehce poškozených dílů. Zkontrolujte, zda pohyblivé díly fungují bezvadně azda při pohybu neváznou. Veškeré díly musí být správně namontovány a splňovat všechny podmínky pro zajištění bezvadného provozu přístroje. Poškozená ochranná zařízení a díly musí být odborně opraveny nebo vyměněny autorizovanou odbornou opravnou. Poškozené vypínače nechte vyměnit v servisní opravně. Nepoužívejte tento přístroj, když u něj nelze zapínat nebo vypínat spínač. Nebezpečí způsobené hlukem! Používejte ochranu sluchu. Dbejte na to, aby rozpěrný klín nebyl ohnutý. Ohnutý rozpěrný klín tlačí obrobek bočně proti pilovému kotouči. To způsobuje hluk. Nebezpečí způsobená zablokovanými obrobky nebo jejich částmi! Když dojde k zablokování:

1. vypněte přístroj,

2. vyjměte akumulátor,

3. vezměte si ochranné rukavice,

4. odstraňte vhodným nástrojem zablokování.

4.6 Symboly na přístroji

Údaje na typovém štítku: aVýrobce bSériové číslo c Označení přístroje d Data motoru (viz také „Technické údaje“) eSymbol CE – Tento přístroj splňuje směrnice EU dle prohlášení o shodě f Rok výroby g Symbol likvidace – přístroj lze předat k likvidaci výrobci hRozměry dovolených pilových kotoučů D-72622 Nürtingen Germany xxxx

Bezpečnostní značky Nebezpečí! Nedodržení následujících varování může vést k těžkým zraněním nebo věcným škodám. Přečtěte si návod k obsluze. Nesahejte do otáčejícího se pilového kotouče. Používejte ochranné brýle a ochranu sluchu. Nepoužívejte přístroj ve vlhkém nebo mokrém prostředí.

4.7 Bezpečnostní zařízení

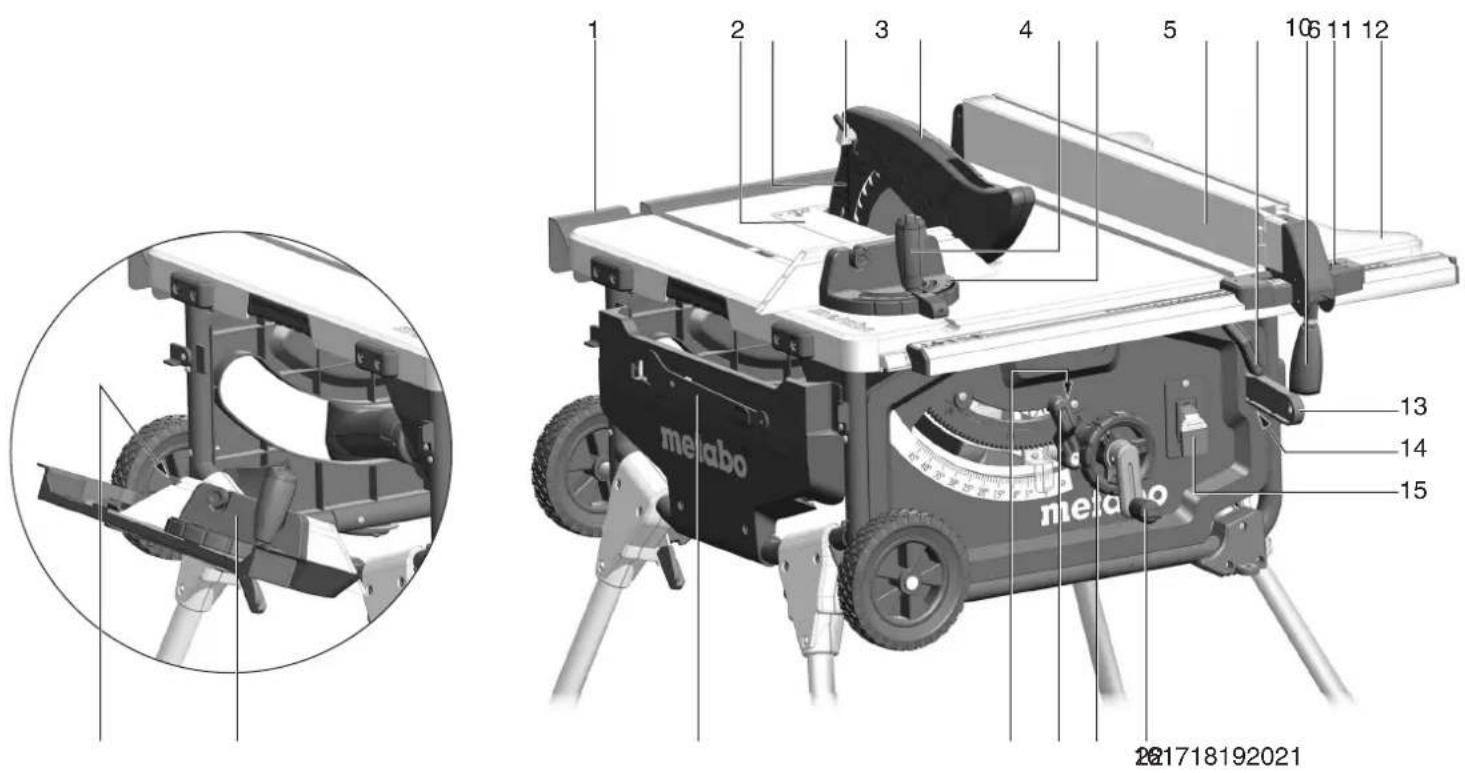

Rozpěrný klín Rozpěrný klín (3) brání tomu, aby byl obrobek zachycen vystupujícími zuby a vyhozen proti obsluze. Rozpěrný klín musí být za provozu vždy namontován. Horní kryt pilového kotouče Horní kryt pilového kotouče (5) chrání před náhodným dotykem pilového kotouče a před odlétajícími třískami. Horní kryt pilového kotouče musí být za provozu vždy namontován. Posouvací nástroj Posouvací nástroj (13) slouží jako prodloužení ruky k bezpečnému vedení obrobku okolo pilového kotouče a chrání před náhodným dotykem pilového kotouče. Posouvací nástroj se musí použít vždy, když je vzdálenost mezi pilovým kotoučem a bočním dorazem menší než 150 mm. Posouvací nástroj se musí vést v úhlu 20° … 30° k povrchu stolu pily. Když se posouvací nástroj nepoužívá, musí se uložit společn ě se strojem. Když je posouvací nástroj poškozen, musí se vyměnit. Viz. strana 2. 1 Prodloužení stolu 2Stolové zařízení 3Rozpěrný klín 4 Upínací páka k upnutí krytu 5 Horní kryt pilového kotouče 6 Upínací segment k upevnění příčného dorazu 7Příčný doraz 8Boční doraz 9Aretační páčka pro rozšíření stolu 10 Upínací páka k paralelního dorazu 11 Rýhovaná matice pro přesné nastavení paralelního dorazu 12 Rozšíření stolu 13 Posouvací nástroj 14 Úložný prostor pro posouvací nástroj 15 Vypínač 16 Klika k nastavení výšky řezu 17 Ruční kolo k nastavení úhlu sklonu 18 Aretační páčka úhlu sklonu 19 Zarážka sklonu 20 Otevřený klíč 21 Místo pro uložení příčného dorazu 22 Místo pro uložení sáčku na piliny 23 Místo pro uložení horního krytu kotouče 24 Místo pro uložení bočního dorazu 25 Noha/rukojeť podstavce 26 Místo pro uložení odlučovacího cyklónu 27 Sáček na piliny 28 Odlučovací cyklón 29 Odsávací hrdlo 30 Seřizovací šroub (upnutí paralelního dorazu) 31 Adaptér akumulátoru (2 x 18 V) 32 Odblokovací tlačítko pro vyjmutí adaptéru akumulátoru 33 Tlačítko pro vyjmutí akumulátoru * 34 Akumulátor * 35 Zobrazení kapacity a signalizace * 36 Tlač ítko zobrazení kapacity *

• v závislosti na vybavení / v závislosti na modelu Postavte se stabilně audržujte rovnováhu po celou dobu práce. Umístění bez podstavce stroje:

1. Vyjměte ve dvou osobách přístroj z obalu.

2. Postavte pilu na stabilní stůl nebo ponk.

3. Přišroubujte pilu na stůl nebo ponk.

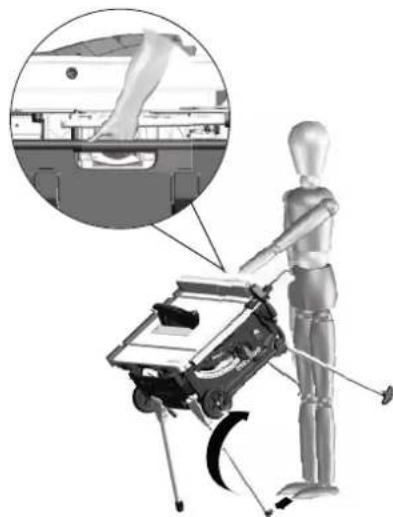

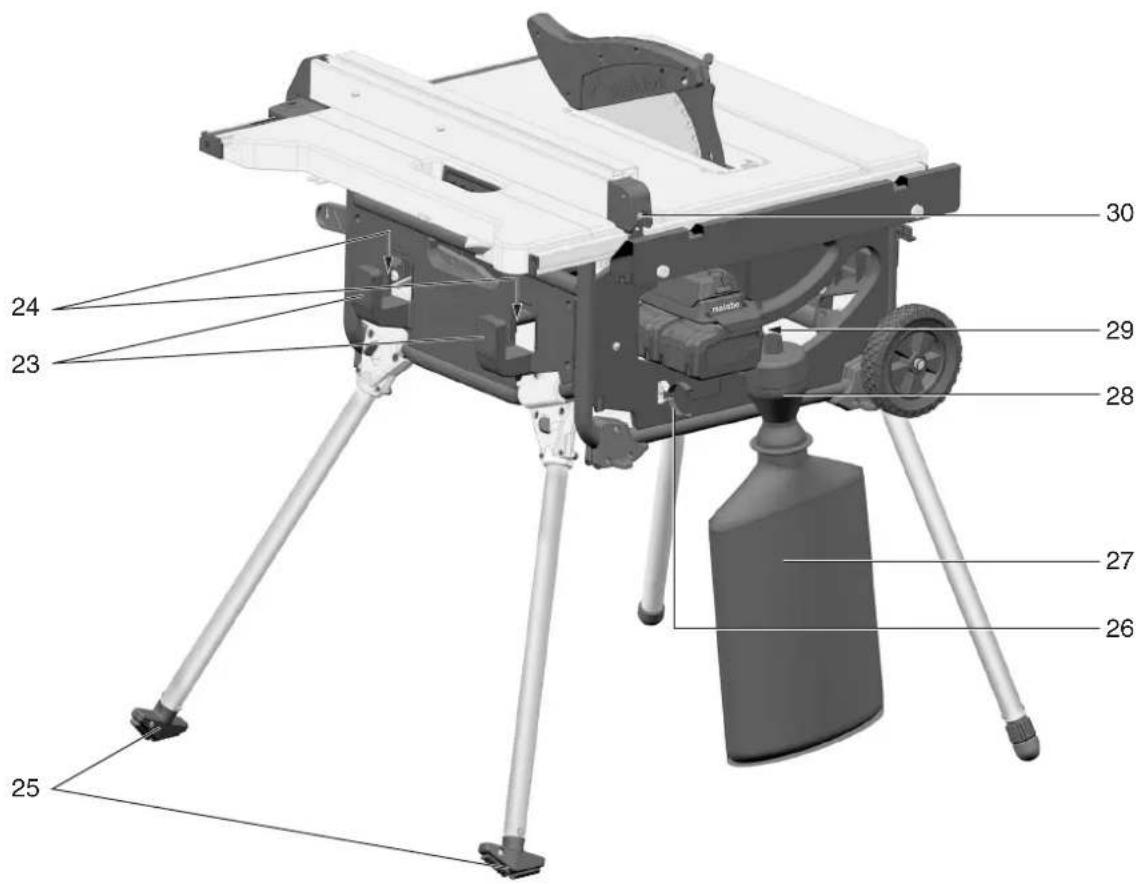

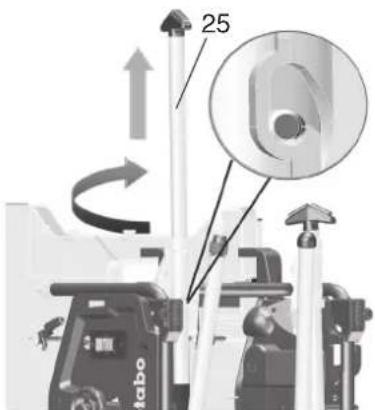

Umístění s podstavcem stroje:

1. Vyjměte ve dvou osobách přístroj z obalu.

2. Postavte přístroj na zem.

3. Uchopte přístroj za rukojeti a postavte ho

4. Vytáhněte rukojeti (25), otočte je a zajistěte.

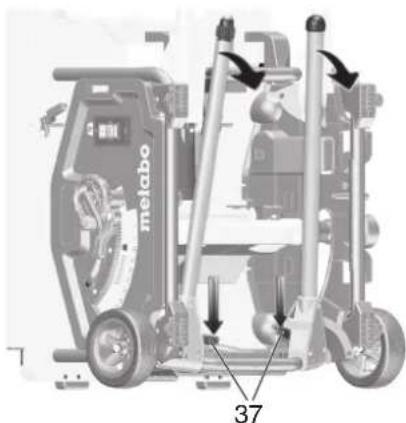

5. Vyklopte obě spodní nohy stolu. K tomu

stiskněte červenou páčku (37) dolů (můžete to provést nohou nebo rukou) a nohy stolu sklopte dolů.

6. Nakloňte přístroj trochu dozadu a obě nohy

stolů stlačte dolů. Červené páčky (37) musí zaskočit.

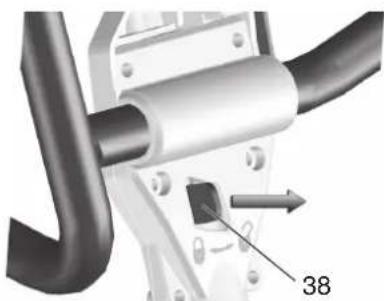

7. Vyklopte obě horní nohy stolu. K tomu posuňte

červené páčky (38) doprava a nohy stolu sklopte dolů. Červené páčky musí zaskočit.

8. Uchopte pilu ve středu horního rámu. Vztyčte

pilu a postavte ji. (Zapřete nastavitelnou nohu pily svou nohou, aby se zabránilo sesmeknutí pily při stavění.)

9. Nerovnosti podlahy vyrovnejte nastavitelnou

nohou (39). Upozornění: Při prvním zapnutí se mohou objevit gumové špony. Je to obvyklé z konstrukčních důvodů normální a není to nijak nebezpečné.

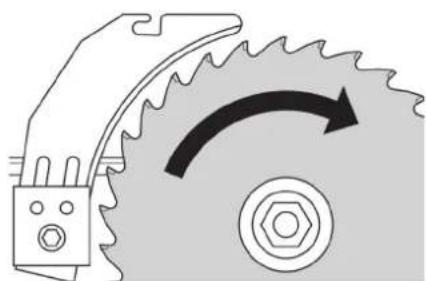

Nastavení rozpěrného klínu (podle potřeby) Upozornění: Rozpěrný klín (3) je při dodání již správně nastavený. Vyrovnání při uvedení do provozu je nutné jen tehdy, když rozpěrný klín během přepravy změní polohu.

1. Pomocí kliky vyjeďte s pilovým kotoučem

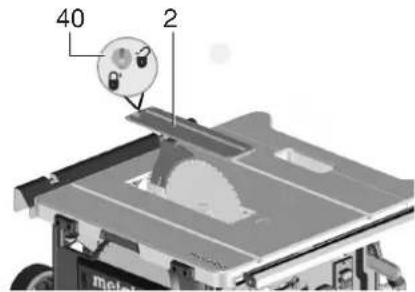

2. Otáčejte šroubem (40) proti směru hodinových

ručiček, zvedněte a vyjměte (2)vložku stolu.

7. Uvedení do provozu

3. Povolte zajišťovací páku (41) (otáčejte proti

směru hodinových ručiček!).

4. Vytáhněte rozpěrný klín (3) ze spodní

přepravní polohy až k dorazu nahoru.

5. Kontrola vyrovnání rozpěrného klínu:

–Vzdálenost mezi vnějším okrajem pilového kotouče a rozpěrným klínem musí činit 3až5mm. –Rozpěrný klín musí být v ose s pilovým kotoučem. Nebezpečí! Rozpěrný klín patří k bezpečnostním zařízením a pro bezpečný provoz musí být správně namontován.

6. Dotáhněte zajišťovací páku (41) (otáčejte ve

směru hodinových ručiček!). Nastavení bočního vyrovnání (pouze podle potřeby): Rozpěrný klín (3) a pilový kotouč musí být přesně vjedné ose.

7. Povolte tři šrouby s vnitřním šestihranem (42).

8. Vyrovnejte rozpěrný klín (3) tak, aby byl v ose

9. Dotáhněte tři šrouby (42) s vnitřním

šestihranem . 10.Upevněte (2) vložku stolu a zajistěte ji šroubem (40). Montáž horního krytu kotouče

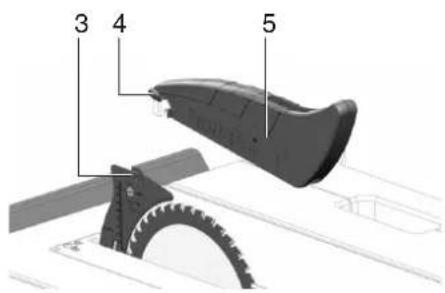

1. Pomocí kliky vyjeďte s pilovým kotoučem

2. Namontujte horní kryt kotouče (5) do uložení

na rozpěrném klínu (3).

3. Horní kryt kotouče pevně dotáhněte aretační

páčkou (4). Nastavení výšky vložky stolu (podle potřeby) Vložka stolu (2) je správně nastavena, pokud je její povrch 0 mm až 0,7 mm pod povrchem stolu. K nastavení výšky povolte 4 šrouby v rozích vložky stolu (2).

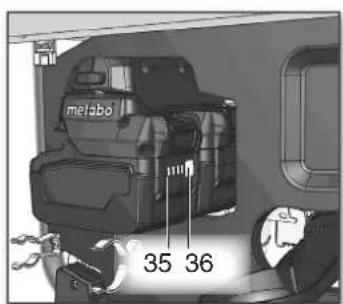

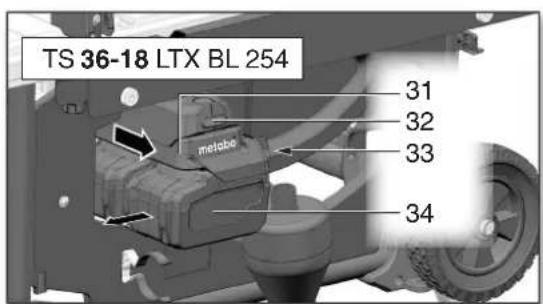

Nebezpečí! Elektrické napětí Používejte přístroj jen v suchém prostředí. Před prvním spuštěním akumulátor plně nabijte (34). Při poklesu výkonu akumulátor opět nabijte. Optimální skladovací teplota je mezi 10 °C a 30 °C. U poškozeného stroje vyjměte akumulátor. Před každým nastavováním, výměnou nástroje nebo čištěním vyjmě te akumulátor ze stroje. Akumulátory chraňte před vlhkem! Akumulátory nevystavujte působení ohně! Nepoužívejte vadné nebo poškozené akumulátory! Akumulátory neotvírejte! Nedotýkejte se kontaktů akumulátorů a nezkratujte je! Z poškozeného lithium iontového akumulátoru může začít unikat hořlavá žíravá kapalina! Při styku kůže s uniklou kapaliny z akumulátoru postižené místo okamžitě důkladně opláchněte vodou. Pokud se akumulátorová kapalina dostane do očí, oči vypláchněte čistou vodou a neprodleně vyhledejte lékařské ošetření! Zabraňte nechtěnému spuštění: při vkládání akumulátoru zkontrolujte, zda je vypínač vypnutý. Zasílání lithium iontových akumulátorů podléhá předpisům pro přepravu nebezpečných materiálů (UN 3480 a UN 3481). Před odesláním lithium iontového akumulátoru se informuje o aktuálně platných předpisech. Případně se také informujte u svého přepravce. Certifikovaný obal můžete zakoupit u společnosti Metabo. Akumulátory zasílejte, pouze pokud je nepoškozený obal a neuniká kapalina. Před zasláním vyjměte akumulátor ze stroje. Kontakty zajistěte proti zkratu (např. izolováním lepicí páskou). Lithium iontové akumulátory „Li-Power, LiHD“ mají indikaci kapacity a signalizaci (35): Stiskněte tlačítko (36) a světelné diody zobrazí stav nabití. Pokud bliká kontrolka LED, je akumulátor téměř vybitý a musí se znovu nabít. Vyjmutí, vložení akumulátoru: Vkládání nebo vyjímání akumulátorů TS 36-18 LTX BL 254: stiskněte uvolňovací tlačítko (32) a ze stroje vyjměte (31) adaptér akumulátoru. Vyjmutí: stiskněte tlačítko pro uvolnění akumulátoru (33) a vyjměte akumulátor (34). Vložení: akumulátor (34) vložte, až zaklapne. U TS 36-18 LTX BL 254 opět vložte adaptér akumulátoru (31), až zaklapne. Upozornění: Vždy používejte dva akumulátory Metabo 18 V s posuvným uložením. Doporučená kapacita 4,0 Ah a vyšší. Doporučuje se použití akumulátor ů se stejným číslem označení. Je možné používat akumulátory s různou kapacitou (Ah). V takovém případě dobu použití / výkon určuje akumulátor s menší kapacitou (Ah). Nebezpečí úrazu! Pilu smí současně používat jen jedna osoba. Další osoby se smí zdržovat pouze za účelem přísunu a odebírání obrobků vdostatečné vzdálenosti od pily. Před prací zkontrolujte bezvadný stav těchto dílů: –Akumulátor –vypínač; –rozpěrný klín; – horní kryt kotouče; –pomůcky pro vedení obrobku (posouvací nástroj, posuvná lišta a rukojeť). Používejte osobní ochranné prostředky: – protiprachový respirátor; – ochranu sluchu; – ochranné brýle. Při řezání zaujměte správnou pozici: –vpředu na straně obsluhy; – čelně kpile; – vlevo mimo rovinu pilového kotouče; –při práci ve dvou musí být druhá osoba dostatečně vzdálena od pily. Při práci používejte dle potřeby: – vhodné podp ěry obrobku – když by ob- robky po přeříznutí spadly ze stolu; –zařízení k odsávání pilin. Vyhněte se typickým chybám při používání: –Nebrzděte pilový kotouč postranním tla- kem. Hrozí nebezpečí zpětného rázu. –Při řezání přitlačujte obrobek trvale na stůl a nenatáčejte ho. Hrozí nebezpečí zpětného rázu. –Nikdy neřezejte více obrobků najednou – ani svazky složené z více jednotlivých ku- sů. Hrozí nebezpečí, že jednotlivé kusy budou nekontrolovaně zachyceny pilo- vým kotoučem. Nebezpečí vtažení! Nikdy neřežte obrobky, na kterých se nacházejí lana, šňůry, pásky, kabely nebo dráty, nebo které takové materiály obsahují.

8.1 Sáček na piliny / Odsávací zařízení pilin

/ Připojení univerzálního vysavače Nebezpečí! Některé druhy prachu ze dřeva (např. z dubu, buku a jasanu) mohou při vdechování způsobit rakovinu. Při práci v uzavř ených prostorách pracujte pouze s nasazeným sáčkem na piliny nebo s vhodným odsávacím zařízením. Kromě toho používejte protiprachový respirá- tor, protože není možné zachytit nebo odsát veškerý prach vznikající při řezání. Provoz bez sáčku na piliny nebo odsávacího zařízení je možný jen venku.

Při použití stroje se sáčkem na piliny, který je součástí dodávky: Nasaďte odlučovací cyklón (28) s připevněným sáčkem na piliny (27) na odsávací hrdlo (29). Sáček na piliny pravidelně (27) vyprazdňujte. Při vyprazdňování používejte protiprachový respirátor. Při připojení stroje k odsávacímu zařízení pilin: Odsávací zařízení musí splňovat následující požadavky: s vhodným průměrem odsávacího hrdla (nádoba na třísky 35/44 mm); Množství vzduchu 460 m

/h; Podtlak na odsávacím hrdle pily 530 Pa; Rychlost vzduchu na odsávacím hrdle pily 20 m/s. Odsávací hrdlo k odsávání pilin se nachází na ochranném krytu pilového kotouče. Řiďte se také návodem k obsluze odsávacího zařízení!

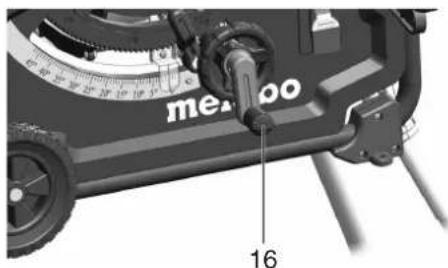

8.2 Nastavení výšky řezu

Nebezpečí! Části těla nebo předměty, které se nachází voblasti přestavení, mohou být zachyceny točícím se pilovým kotoučem! Výšku řezu nastavujte pouze při stojícím pilovém kotouči! Výška řezu pilového kotouče musí být přizpůsobena výšce obrobku: horní kryt pilového kotouče musí svou spodní přední hranou ležet na obrobku. Nastavte výšku řezu otáčením klikou (16). Upozornění: K vyrovnání případné vůle při nastavení výšky řezu veďte pilový kotouč vždy zespodu do požadované polohy.

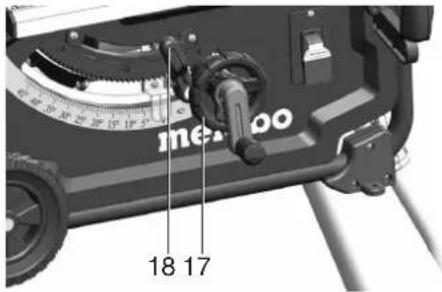

8.3 Nastavení sklonu pilového kotouče

ásti těla, předměty nebo části přístroje, které se nachází v oblasti přestavení, mohou být zachyceny rotujícím pilovým kotoučem! Sklon pilového kotouče nastavujte pouze při stojícím pilovém kotouči! Sklon pilového kotouče lze nastavit mezi -1,5° a 46,5°.

1. Povolte upínací páku (18).

2. Nastavte požadovaný sklon pilového kotouče

otáčením klikou (17).

3. Aretujte nastavený sklon upnutím upínací páky

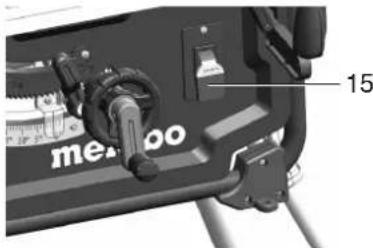

(18) (ve směru hodinových ručiček). Nastavení podříznutí Nastavení sklonu má u 0° a u 45° doraz. Pro speciální pokosové řezy (zadní řez) je možné úhel sklonu v obou směrech zvýšit o 1,5°. Vytáhněte zarážku sklonu (19) a nastavte ji nad pravý excentrický kotouč = úhel sklonu pilového kotouče lze nastavit mezi –1,5° a 45°. Vytáhněte zarážku sklonu (19) a nastavte ji nad pravý excentrický kotouč = úhel sklonu pilového kotouče lze nastavit mezi 0° a 46,5°. Vypínač Zapnutí = vypínač vytáhněte (15) nahoru. Vypnutí = vypínač stlačte (15) dolů.

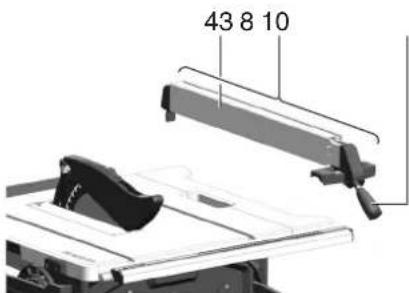

8.4 Nastavení bočního dorazu

Montáž se provádí na vodicím profilu na přední straně pily. –Umístěte (8) boční doraz napravo od pilového kotouče. Značení v lupě ukazuje nastavenou vzdálenost bočního dorazu k pilovému kotouči na stupnici. –Povolte aretační páčku (10) bočního dorazu a posouvejte boční doraz, až značka v lupě ukazuje požadovanou vzdálenost k pilovému kotouči. –Přesné nastavení: Otáčením rýhované matice (11) (na přední objímce vpravo) lze přesně nastavit šířku řezu. K zajištění zatlačte upínací páku (10) dolů. – Dorazový profil (43) musí být při řezání s bočním dorazem rovnoběžně s pilovým kotoučem a musí být aretovaný aretační páčkou (10). Ktomu stlačte aretační páčku (10) dolů. – Rýhované matice (44) k upevnění dorazového profilu. Po povolení obou rýhovaných matic (44) je možné dorazový profil sejmout a přestavit: Nízká příložná hrana: –kř ezání plochých obrobků; – když je pilový kotouč skloněn. Vysoká příložná hrana: –křezání vysokých obrobků.

8.5 Seřízení ukazatelů na bočním dorazu

1. Vyrovnejte boční doraz k pilovému kotouči.

2. Povolte šroub na ukazateli bočního dorazu.

3. Uveďte ukazatel na bočním dorazu a „0“ na

pásu se stupnicí do souladu.

4. Šroub na ukazateli bočního dorazu opět

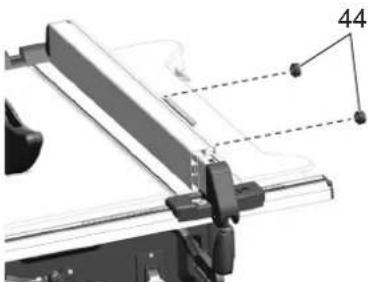

dotáhněte Upozornění: Aby nedošlo k sevření obrobku při řezání sbočním dorazem: posuňte boční doraz zcela doprava a následně ho nastavte na požadovanou šířku řezu. Upozornění: Seřízení paralelního dorazu (v případě potřeby): aby se obrobek mezi paralelním dorazem a pilovým kotoučem nevzpřičoval, musí být paralelní doraz vyrovnán rovnoběžně spilovým kotoučem, příp. se smí otvírat max. 0,3 mm směrem dozadu Pro seřízení povolte 2 šrouby na svrchní straně paralelního dorazu, potom je zase utáhněte. Upozornění: Seřízení upínací síly paralelního dorazu (v případě potřeby): pokud má zadní upínací prvek sepnout dříve nebo později než přední upínací prvek, můžete tuto možnost nastavit šroubováním matice (30). Povolováním matice (30) dojde k upnutí zadního upínacího prvku později. Utahováním matice (30) dojde k upnutí zadního upínacího prvku dříve.

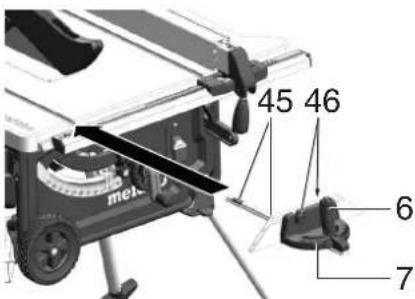

8.6 Nastavení příčného dorazu

Příčný doraz (7) se nasune zepředu do drážky ve stolu pily. Pro úhlové řezy je možné příčný doraz na obou stranách přestavit o 60°. Pro úhlové řezy 45° a 90° jsou k dispozici odpovídající dorazy. K nastavení úhlu: Povolte upínací prvek (6) otáčením proti směru hodinových ručiček.

Nebezpečí poranění! Upínací prvek musí být při řezání s příčným dorazem dotažený. Předsazený profil je možné po povolení rýhované matice (46) posunout nebo sejmout. Upozornění: V případě potřeby lze seřídit vůli příčného dorazu (7): povolte šrouby (45) plastových vodítek na vodicí liště příčného dorazu, posuňte příčný doraz (7) , šrouby opět utáhněte.

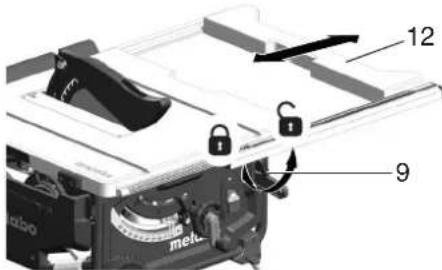

8.7 Nastavení rozšíření stolu

Rozšíření stolu (12) rozšiřuje opěrnou plochu, takže je možné bezpečně držet větší obrobky. Knastavení rozšíření stolu (12) se musí povolit aretační páčka (9). Nebezpečí poranění! Upínací prvek musí být při řezání vždy dotažený. Odečtení hodnoty na pásu se stupnicí při práci s bočním dorazem Skute čnost, na které stupnici se odečítá šířka řezu, závisí na tom, jak je dorazový profil namontovaný na bočním dorazu: –Vysoká příložná hrana = stupnice s černým písmem na bílém podkladu. –Nízká příložná hrana = stupnice s bílým písmem na černém podkladu. Při menších šířkách řezu se rozšíření stolu nevytahuje. Šířka řezu se odečítá na pravé stupnici s použitím ukazatele bočního dorazu: –Vysoká příložná hrana: umožňuje šířky řezu od 0 do 35 cm. –Nízká příložná hrana: umožňuje šířky řezu od 0 do 29,5 cm. Mají-li se řezat větší obrobky, musí se vytáhnout rozšíření stolu (12).

1. Posuňte boční doraz na koncovou polohu

2. Vytáhněte rozšíření stolu a nastavte boční

doraz na požadovanou vzdálenost. Šířka řezu se odečítá na levé stupnici s použitím ukazatele pásu se stupnicí.

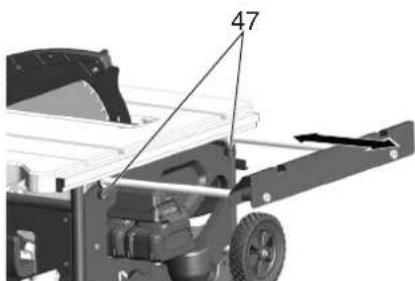

8.8 Nastavení prodloužení stolu

Prodloužení stolu (1) rozšiřuje opěrnou plochu, takže je možné bezpečn ě držet delší obrobky.

1. K vytažení prodloužení stolu musí být

povolené oba rýhované šrouby (47).

2. Vytáhněte prodloužení stolu a nastavte ho na

požadovanou vzdálenost.

3. Opět dotáhněte oba rýhované šrouby.

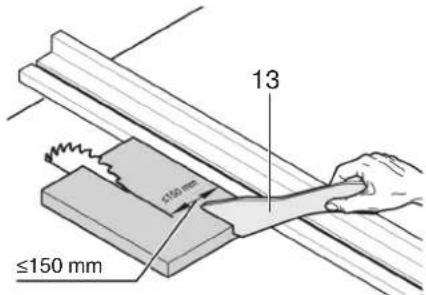

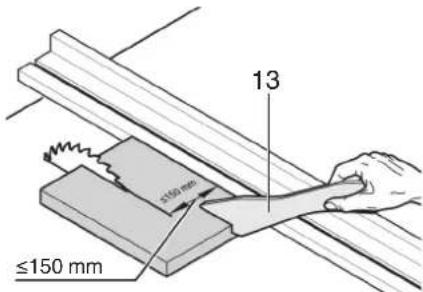

Nebezpečí! Posouvací nástroj se musí použít vždy, když je vzdálenost mezi pilovým kotoučem abočním dorazem menší než 150 mm. Rovný řez

1. Nastavte a aretujte úhel sklonu.

2. Nastavte výšku řezu. Horní kryt pilového

kotouče musí u přední strany zcela přiléhat kobrobku.

3. U šikmého pilového kotouče umístěte a

nastavte paralelní doraz vlevo od pilového kotouče.

5. Posouvejte obrobek plynule dozadu a jedním

tahem ho přeřízněte.

6. Vypněte přístroj, nebudete-li bezprostředně

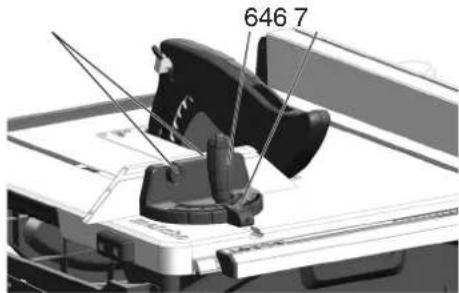

pokračovat v práci. Úhlový řez

1. Příčný doraz (7) se nasune zepředu do drážky

2. Po povolení upínacího prvku (6) nastavte

požadovaný úhel na příčném dorazu a upínací prvek opět dotáhněte.

3. Nastavení boční vzdálenosti mezi

ředsazeným profilem a pilovým kotoučem: Povolte rýhovanou matici (46) a posuňte předsazený profil. Dotáhněte rýhovanou matici (46).

4. Obrobek přitlačujte proti příčnému dorazu.

5. Posouváním příčného dorazu přeřízněte

6. Vypněte přístroj, nebudete-li bezprostředně

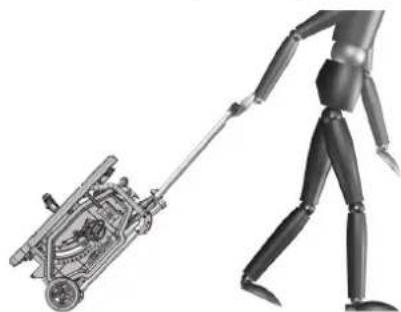

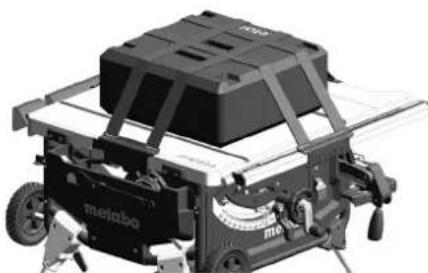

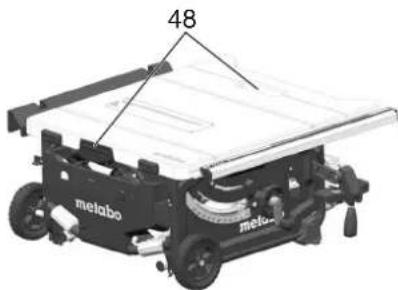

pokračovat v práci. Nebezpečí! Před každou přepravou: Vypněte přístroj. Vyčkejte na zastavení pilového kotouče. Vyjměte akumulátor. Odmontujte přídavné díly (horní kryt kotouče, odsávání pilin, odlučovací cyklón, sáček na piliny). Uložte horní kryt kotouče na stůl pily. Umístěte rozpěrný klín do transportní polohy Postupujte podle popisu kapitoly 7.1ale rozpěrný klín (3)přesu ňte až na doraz dolů (přepravní poloha). Pomocí kliky zajeďte s pilovým kotoučem zcela dolů. Nastavte úhel sklonu pilového kotouče na 0° a aretujte ho aretační páčkou. Zvedněte přístroj za rámový podstavec a otočte ho dozadu. Postavte přístroj hranou nahoru a sklopte horní nohy. Červené páčky musí opět zaskočit. Otočte přístroj dozadu a sklopte spodní nohy. Červené páčky musí opět zaskočit. Zasuňte rukojeti a přístroj odstavte. Nebezpečí přivření Zcela zasuňte obě rozšíření stolu zcela a zajistěte je upínací pákou. Kpřenášení přístroje používejte postranní rukojeti (48) na stole. Pozor! Nepřenášejte přístroj za ochranná zařízení, vysunutá / nezajištěná rozšíř ení stolu, ani za ovládací prvky! Pozor! Přístroj smějí přenášet vždy dvě osoby (hmotnost)! Mobilní přeprava: Vytáhněte rukojeť, otočte ji a zajistěte. Táhněte nebo tlačte pilu za rukojeť. Zvláštní případ: stroj přepravujte spolu s MetaLoc. Box na přepravu můžete položit na plochu stolu a připevnit pomocí speciálních upínacích popruhů, jak je znázorněno na obrázku. Nebezpečí! Před každým čištěním a údržbou: 1.Vypněte přístroj. 2.Vyčkejte do zastavení pily. 3.Vyjměte akumulátor.

– Po provedení údržby a oprav uveďte všechna bezpečnostní zařízení opět do provozu apřezkoušejte je. –Poškozené díly, především bezpečnostní zařízení, nahrazujte pouze originálními díly, protože díly, které nejsou přezkoušeny a schváleny výrobcem, mohou vést knepředvídatelným škodám. – Údržbu a opravy, které náročností překračují úkony popsané v této kapitole, smí provádět jen odborníci. Nebezpečí! Při poškozené vložce stolu hrozí nebezpečí, že se malé předměty vzpříčí mezi vložkou stolu a pilovým kotoučem a zablokují pilový kotouč. Poškozenou vložku stolu ihned vyměňte!

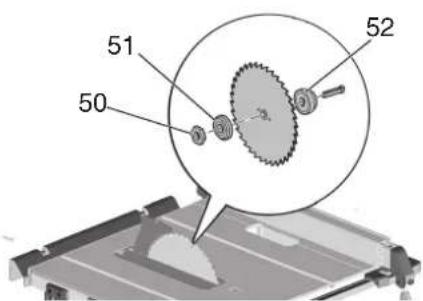

10.1 Výměna pilového kotouče

Nebezpečí! Krátce po řezání může být pilový kotouč velmi horký – nebezpečí popálení! Nechte horký pilový kotouč vychladnout. Nečistěte pilový kotouč hořlavými tekutinami. Ipři stojícím pilovém kotouči hrozí nebezpe

pořezání. Při výměně pilového kotouče používejte rukavice. Při sestavování dbejte na směr otáčení pilového kotouče!

1. Pomocí kliky vyjeďte s pilovým kotoučem

2. Sundejte horní kryt pilového kotouče (5).

3. Otáčejte šroubem (40) proti směru hodinových

ručiček, zvedněte a vyjměte (2)vložku stolu.

4. Šroubujte upínací maticí (50) pilového kotouče

pomocí klíče (20) a současně táhněte páku aretace pilového kotouče (49) nahoru , dokud nedojde k jeho zajištění.

5. Přidržujte páčku (49) a odšroubujte upínací

matici (50) ve směru hodinových ručiček.

6. Sejměte upínací matici (50), vnější přírubu

pilového kotouče (51) a pilový kotouč zhřídele pilového kotouče.

čistěte upínací plochy přírub pilového kotouče (51) a (52) a upínací plochy pilového kotouče. Nebezpečí! Nepoužívejte čisticí prostředky (např. kodstranění zbytků pryskyřic), které by mohly napadat díly z lehkých kovů; pevnost pily by jinak mohla být narušena.

8. Vnitřní přírubu pilového kotouče (52) nasuňte

9. Nasaďte nový pilový kotouč (dbejte na směr

otáčení!). Nebezpečí! Používejte pouze pilové kotouče, které odpovídají údajům v Technických údajích a v normě EN 847-1 – při nevhodných nebo poškozených pilových kotoučích mohou být odstředivou silou díly explozivně vymrštěny. Nesmí se používat: – pilové kotouče, jejichž přípustné maxi- mální otáčky leží pod jmenovitými otáč- kami hřídele pilového kotouče (viz „Tech- nické údaje“); – pilové kotouče z vysokolegované rychlo- řezné oceli (HS nebo HSS); – pilové kotouče, jejichž šířka řezu je menší nebo jejichž tloušťka základního listu je větší než tloušťka rozpěrného klínu. – pilové kotouče s viditelným poškozením; –rozbrušovací kotouče. Nebezpečí! – Montujte pilový kotouč pouze s originálními díly. – Nepoužívejte volně se otáčející redukční kroužky; pilový kotouč by se jinak mohl uvolnit. – Pilové kotouče musí být namontovány tak, aby se otáčely bez nevyváženosti a házení a nemohly se za provozu uvolnit. 10.Nasuňte vnější přírubu pilového kotouče (51). 11.Našroubujte upínací matici (50) (levý závit!). Šroubujte upínací maticí (50) pomocí klíče (20) a současně táhněte páku aretace pilového kotouče (49) nahoru, dokud nedojde k jeho zajištění. 12.Přidržujte páčku (49) a dotáhněte rukou upínací matici proti směru hodinových ručiček. Nebezpečí! –Nářadí k dotažení pilového kotou če ne- prodlužujte. – Upínací šroub se nesmí dotahovat údery na nářadí. 13.Nastavte rozpěrný klín podle velikosti pilového kotouče (53). (nastavení rozpěrného klínu viz 7.1) 14.Upevněte (2) vložku stolu a zajistěte ji šroubem (40). 15.Upevněte horní kryt kotouče (5).

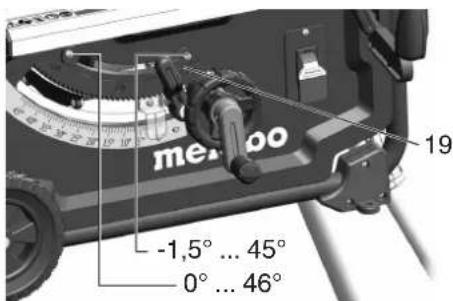

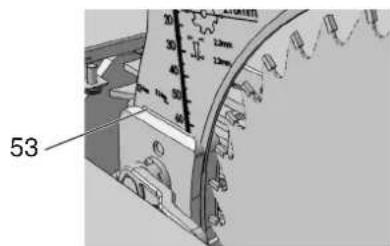

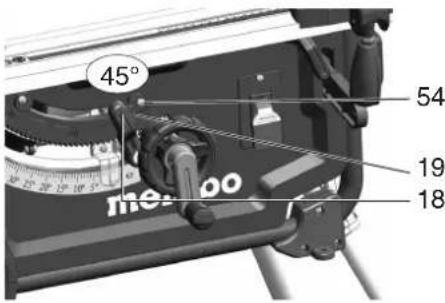

10.2 Nastavte vymezení dorazu

1. Nastavte páčku vymezení sklonu (19) pro roz-

sah úhlu na 0° / 45°.

2. Aretujte nastavený úhel sklonu dotažením

aretační páčky (18).

3. Kontrola úhlu sklonu:

– 0° = v pravém úhlu ke stolu pily – 45° se samostatnou úhlovou mírou Není-li těchto hodnot přesně dosaženo:

4. povolte šroub s křížovou drážkou (54) na

příslušném excentrickém kotouči a nastavte excentrický kotouč tak, aby úhel sklonu ke stolu pily činil v koncových polohách přesně 0° (= pravý úhel), případně 45°.

5. Šroub s křížovou drážkou na excentrickém

kotouči opět dotáhněte.

6. Po nastavení vymezení dorazu seřiďte

vpřípadě potřeby úhlovou stupnici na přední straně. Upozorně ní: Pro nastavení omezení sklonu od -1,5° do 46,5° vytáhněte zarážku omezení sklonu (19).

10.3 Uchovávání stroje

Nebezpečí! Uchovávejte přístroj mimo dosah dětí. Uchovávejte přístroj tak, aby jej žádná nepovolaná osoba nemohla uvést do provozu a aby se nikdo nemohl poranit ostojící přístroj. Pozor! Neuchovávejte přístroj nechráněný venku nebo ve vlhkém prostředí.

Čištění pily Piliny a prach odstraňte vysavačem a kartáčem: – vodicí prvky pro nastavení pilového kotouče; –větrací štěrbiny motoru; –ochranná skříň pilového kotouče; – výškové nastavení; – kyvné vedení. –Odlučovací cyklón Před každým zapnutím vizuální kontrola, zda – Vzdálenost pilový kotouč – rozpěrný klín je 3 až 5mm; –rozpěrný klín je v ose s pilovým kotoučem. Proveďte vizuální kontrolu, zda akumulátor a adaptér akumulátoru není poškozen. Poškozené díly nechejte vyměnit elektrikářem. Při každém vypnutí Kontrolujte, zda doběh pilového kotouče není delší než 10 sekund; když je doběh delší, nechte motor kvalifikovaným elektrikářem vyměnit. 1x mě síčně (při denním provozu) Odstraňte piliny vysavačem a štětcem; vodicí prvky lehce namažte olejem: –závitové tyče a vodicí tyče pro výškové nastavení;

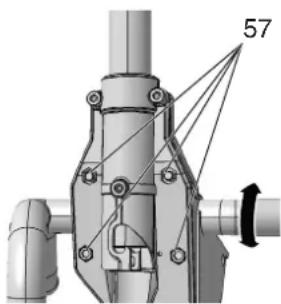

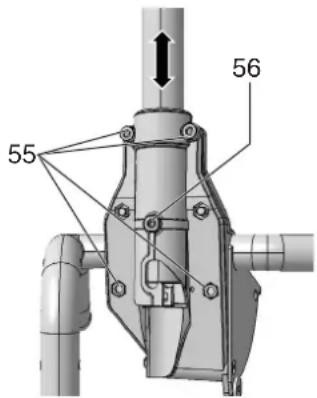

– kyvné prvky. Každých 150 provozních hodin zkontrolujte a případně dotáhněte všechny šroubové spoje. Vpřípadě potřeby: Nastavte vodicí pouzdra nohou stolu. Šrouby s vnitřním šestihranem (55) ve směru hodinových ručiček = vedení je pevnější. Šrouby s vnitřním šestihranem (55) proti směru hodinových ručiček = vedení je lehčí. další přesné seřízení pomocí závrtného šroubu (56). Nastavení vodicích pouzder předního držáku nohou: Otáčení šroubů svnitřním šestihranem (57) ve směru hodinových ručiček = vedení jde ztěžka. Šrouby s vnitřním šestihranem (57) proti směru hodinových ručiček = vedení je lehčí. Nastavení vodicích pouzder zadního držáku nohou: Otáčení šroubů svnitřním šestihranem (58) ve smě ru hodinových ručiček = vedení jde ztěžka. Otáčení šroubů svnitřním šestihranem (58) proti směru hodinových ručiček = vedení jde zlehka. Všechny šrouby s vnitřním šestihranem rovnoměrně dotáhněte. Před řezáním proveďte zkušební řezy na vhodných zbytcích materiálu. Obrobek pokládejte na stůl pily vždy tak, aby se nemohl převrátit ani kolébat (např. vypouklé prkno položte vypouklou stranou nahoru). Pro racionální řezání stejně dlouhých přířezů používejte délkový doraz. Povrch stolu a dorazů udržujte čistý. Nebezpečí! Před každým odstraňováním poruchy: 1.Vypněte přístroj. 2.Vyjměte akumulátor. 3.Vyčkejte na zastavení pilového kotouče. Po každém odstranění poruchy uveďte všechna bezpečnostní za řízení opět do provozu a přezkoušejte je. Motor neběží Došlo k aktivaci ochrany proti opětovnému spuštění. Pokud dojde k vložení akumulátoru do zapnutého stroje nebo obnovení napájení po jeho přerušení, stroj se nespustí: Nářadí vypněte a znovu zapněte. Vybitý akumulátor: Při poklesu výkonu akumulátor opět nabijte. Motor přehřátý, např. kvůli tupému pilovému kotouči nebo nahromadění pilin ve skříni: Odstraňte příčinu přehřátí, nechte přístroj několik minut vychladnout. Pak přístroj zapněte znovu. Není dosaženo jmenovitých otáček Ochrana proti přetížení: Otáčky VÝRAZNĚ klesnou: Teplota motoru je příliš vysoká! Nechte přístroj běžet na volnoběh, dokud nevychladne. Ochrana proti přetížení: motor se při řezání zastaví: Stroj je přetížený. Pokračujte v práci se sníženým zatížením. Není dosaženo uvedených maximálních otáček – motor je napájen napětím akumulátoru: Při poklesu výkonu akumulátor opět nabijte. Výkon pily klesá Pilový kotouč je tupý (pilový kotouč může mít po stranách také spálená místa): vyměňte pilový kotouč (viz kapitola 10. Údržba). Vývod pilin ucpaný Není připojeno odsávací zařízení nebo sací výkon je příliš nízký: připojte odsávací zařízení nebo zvyšte sací výkon (rychlost vzduchu 20 m/sec u trubky pro vývod pilin. Používejte pouze originální akumulátory Metabo a příslušenství Metabo. Používejte pouze příslušenství, které splňuje požadavky a parametry uvedené v tomto návodu kobsluze. Pilový kotouč Power Cut, objednací číslo:

–Pro hrubé a středně jemné řezy při rovnoměrném posuvu s nízkým příkonem – Dobré výsledky podélných řezů v masivním dřevě Pilový kotouč Precision Cut, objednací číslo:

– Velmi široké spektrum použití při zpracování dřeva – Velmi dobré výsledky, čistý řez při podélném a příčném řezání měkkého a tvrdého dřeva Nabíječky: ASC Ultra,... Akumulátory s různými kapacitami. Kupujte pouze akumulátory s vhodným napětím pro Vaše elektrické ruční nářadí: LiHD, 18 V, 8,0 Ah, 6.25369 LiHD, 18 V, 5,5 Ah, 6.25342 apod. Kompletní nabídku příslušenství najdete na www.metabo.com nebo v katalogu. Nebezpečí! Opravy elektrického nářadí smí zbezpečnostních důvodů provádět pouze kvalifikovaný elektrikář spoužitím originálních náhradních dílů! Spneumatickým nářadím Metabo vyžadujícím opravu se obraťte na vaše zastoupení Metabo. Adresy viz. www.metabo.cz. Seznamy náhradních dílů si můžete stáhnout na adrese www.metabo.cz. Řiďte se národními předpisy k ekologické likvidaci a recyklaci vysloužilého nářadí, obalů apříslušenství. Jen pro země EU: Elektrické ná řadí nevyhazujte do domácího odpadu! Podle evropské směrnice 2012/19/EU o odpadních elektrických a elektronických zařízeních a dle odpovídající legislativy příslušné země musí být staré elektrické nářadí shromažďováno odděleně a odevzdáno k ekologické recyklaci. Akumulátory se nesmí vyhazovat do komunálního odpadu! Vadné akumulátory nebo akumulátory po konci jejich životnosti vraťte prodejci Metabo! Akumulátory nevyhazujte do vody. Před likvidací akumulátor v elektrickém ručním nářadí úplně vybijte. Kontakty zajistěte proti zkratu (např. izolováním lepicí páskou). Vysvětlivky k údajům na straně 3. Změny na základě technického pokroku vyhrazeny. U=napětí akumulátoru

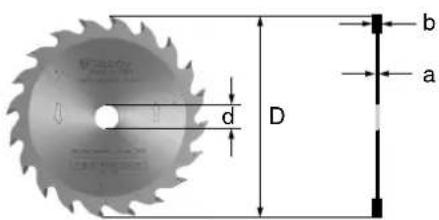

=max. rychlost řezání W=tloušťka rozpěrného klínu D=průměr pilového kotouče (vnější) d=otvor vpilovém kotouči (vnitřní) b=šířka řezu a=max. tloušťka základního tělesa pilového kotouče

90° =výška řezu pro pilový kotouč vkolmé poloze

45° =výška řezu pro pilový kotouč vpoloze 45°

=rozsah vychýlení pilového kotouče

=max. šířka řezu s bočním dorazem

=max. šířka příčného řezu s úhlovým dorazem

=rozměry bez stojanu stroje (DxŠxV)

=rozměry se stojanem stroje (DxŠxV)

=šířka stolu m =hmotnost stroje Stejnosměrný proud U uvedených technických údajů je nutno počítat s odpovídajícími tolerancemi (dle příslušných platných norem). Emisní hodnoty Tyto hodnoty umožňují odhadnout emise elektronářadí a porovnat různá elektronářadí. V závislosti na podmínkách použití, stavu elektronářadí nebo použitých nástrojích může být skutečné zatížení vyšší nebo nižší. Při odhadování zohledněte přestávky v práci a fáze nižšího zatížení. Na základě náležitě přizpůsobených odhadnutých hodnot stanovte ochranná opatření pro uživatele, např. organizační opatření. Typická hladina hluku A

= nejistota měření Používejte ochranu sluchu!

12. Problémy a poruchy

15. Ochrana životního prostředí
