BEDIENUNGSANLEITUNG SIG 2400 Basic STANLEY

www.matrix-direct.net Stanley ist eine eingetragene Marke der The Stanley Works oder ihren Partnern und wird unter Lizenz verwendet. Geproduceerd onder licentie door: MATRIX GmbH

Valve clearance Check-adjust O (2) Combustion chamber Clean After every 300 hrs. (2) Fuel tank and filter Clean O (2) Fuel tube Check Every 2 years (Replace if necessary) (2) Remark: (1) Service more frequently when used in dusty areas. (2) These items should be serviced by your servicing dealer, Refer to the manual for service procedures. Failure to follow this maintenance schedule could result in non-warrantable failures.11 Auspuff nicht berühren – Verbrennungs- und Verletzungsgefahr! Der Generator darf nicht an die öffentliche Stromversorgung angeschlossen werden. Bei falschem Anschluss besteht Gefahr von Bränden und Sachschäden bis hin zu tödlichen Stromschlägen des Bedieners und bei Arbeiten an der öffentlichen Stromversorgung. Warnung! Gefährliche Spannungen im Betrieb des Generators. Generator vor Wartungsarbeiten grundsätzlich abschalten. Beim Bedienen des Generators Gehörschutz tragen. Erdungsanschluss Vor Wartungsarbeiten, vor dem Verlassen des Gerätes und nach dem Abschalten sämtliche Geräte von den Anschlüssen trennen. Chokehebel Kraftstoff-Absperrhahn Warnung: Kraftstoff ist leicht flüchtig, entflammbar und explosiv. Wichtig! Beim Einsatz dieses Gerätes müssen einige Sicherheitsregeln beachtet werden, damit es nicht zu Verletzungen und Sachschäden kommt. Bitte lesen Sie die gesamte Bedienungsanleitung nebst den Sicherheitshinweisen gründlich und aufmerksam durch. Bewahren Sie diese Anleitung an einem sicheren Ort auf, damit Sie jederzeit darin nachlesen können. Falls Sie das Gerät an eine andere Person weitergeben, vergessen Sie nicht, auch diese Bedienungsanleitung und die Sicherheitshinweise weiterzugeben. Wir haften nicht für jegliche Schäden oder Unfälle, die durch Nichtbefolgung dieser Anleitung sowie der Sicherheitshinweise entstehen.

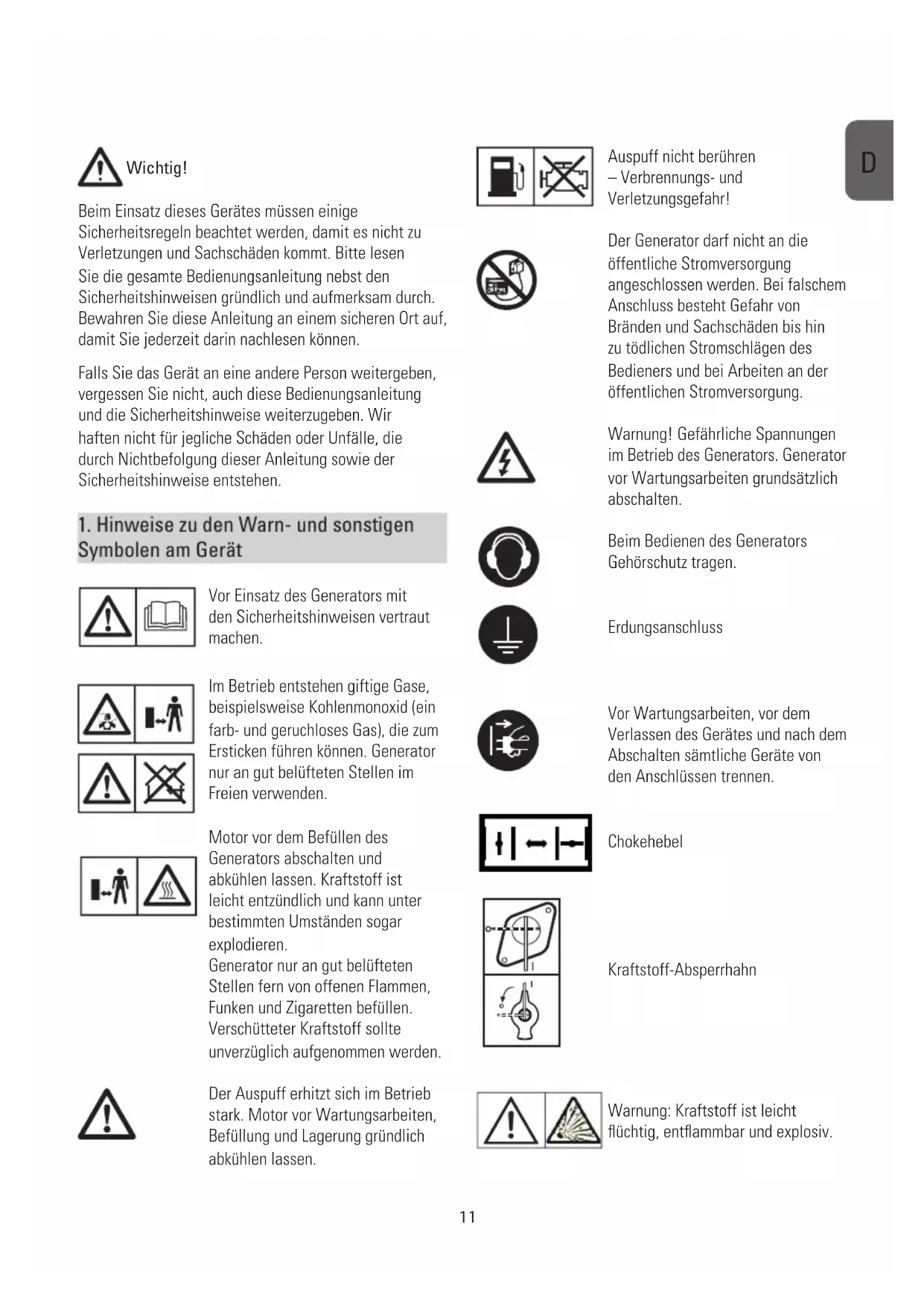

1. Hinweise zu den Warn- und sonstigen

Symbolen am Gerät Vor Einsatz des Generators mit den Sicherheitshinweisen vertraut machen. Im Betrieb entstehen giftige Gase, beispielsweise Kohlenmonoxid (ein farb- und geruchloses Gas), die zum Ersticken führen können. Generator nur an gut belüfteten Stellen im Freien verwenden. Motor vor dem Befüllen des Generators abschalten und abkühlen lassen. Kraftstoff ist leicht entzündlich und kann unter bestimmten Umständen sogar explodieren. Generator nur an gut belüfteten Stellen fern von offenen Flammen, Funken und Zigaretten befüllen. Verschütteter Kraftstoff sollte unverzüglich aufgenommen werden. Der Auspuff erhitzt sich im Betrieb stark. Motor vor Wartungsarbeiten, Befüllung und Lagerung gründlich abkühlen lassen.

D12 Warnung: Ölstand vor dem Einsatz überprüfen. Kraftstoffanzeige Voltmeter Ein/Aus Wechselspannung (AC) Abschaltung bei Überlastung 230 V-Wechselspannungsausgang

2. Allgemeine Sicherheitshinweise

- Der Generator darf auf keine Weise verändert werden. - Zu Wartungszwecken und als Zubehör dürfen lediglich Originalteile verwendet werden. - Wichtig: Vergiftungsgefahr; Abgase nicht einatmen. - Kinder müssen vom Generator ferngehalten werden. - Wichtig: Verbrennungsgefahr. Abgassystem und Motor nicht berühren. - In der Nähe des Gerätes geeigneten Gehörschutz tragen. - Wichtig: Kraftstoff und Kraftstoffdämpfe sind leicht entzündlich und explosiv. - Generator niemals in unbelüfteten Räumen oder in der Nähe von leicht entflammbaren Gegenständen betreiben. Beim Betrieb des Generators in gut belüfteten Räumen müssen die Abgase über einen Abluftschlauch direkt ins

Freie geleitet werden. Wichtig: Trotz Abluftschlauch können giftige Verbrennungsgase entweichen. Öffnung des Ablaufschlauches niemals auf brennbare Materialien richten; es besteht Brandgefahr. - Explosionsgefahr: Generator niemals in Räumen nutzen, in denen sich brennbare Materialien befinden. - Die vom Hersteller vorgegebene Drehzahl darf nicht verändert werden. Andernfalls können der Generator und angeschlossene Geräte beschädigt werden. - Generator beim Transport gegen Verrutschen und Umkippen sichern. - Generator mindestens 1 m von Gebäuden und angeschlossener Ausrüstung entfernt aufstellen. - Generator auf einer sicheren, ebenen Unterlage aufstellen. Generator im Betrieb niemals drehen, kippen oder versetzen. - Grundsätzlich den Motor abstellen, bevor Sie den Generator transportieren oder Kraftstoff nachfüllen. - Beim Nachfüllen darauf achten, dass kein Kraftstoff auf Motor und Auspuff gerät. - Dafür sorgen, dass der Generator niemals mit Regen, Schnee oder sonstiger Feuchtigkeit in Berührung kommt. - Generator niemals mit feuchten oder gar nassen Händen berühren. - Gegen elektrische Gefährdungen absichern. Beim Einsatz im Freien ausschließlich ausdrücklich für den Außeneinsatz geeignete und entsprechend gekennzeichnete (HO7RN-F) Kabel verwenden. - Die Gesamtlänge von Verlängerungskabeln darf bei 1,5 mm² Querschnitt 50 m, bei 2,5 mm² Querschnitt 100 m nicht überschreiten. - Die Einstellungen von Motor und Generator dürfen nicht verändert werden. - Reparatur- und Einstellungsarbeiten dürfen nur von autorisierten, geschulten Fachkräften ausgeführt werden. - Kraftstofftank niemals in der Nähe von offenen Flammen, Feuer oder Funken nachfüllen oder leeren.13

3. Bestimmungsgemäßer Einsatz

Dieses Gerät wurde für Anwendungen entwickelt, die eine Stromversorgung mit 230 V Wechselspannung. Beachten Sie unbedingt die Beschränkungen in den Sicherheitshinweisen. Der Generator dient dazu, Elektrowerkzeuge und Lichtquellen mit Elektrizität zu versorgen. Beim Einsatz des Gerätes zum Speisen von Haushaltsgeräten informieren Sie sich zuvor anhand der Dokumentation des Herstellers über die Eignung des jeweiligen Gerätes. In Zweifelsfällen holen Sie bitte den Rat eines autorisierten Händlers ein. Das Gerät darf nur für seinen bestimmungsgemäßen Einsatzzweck genutzt werden. Jegliche sonstige Verwendung wird als Missbrauch betrachtet. Bei Schäden oder Verletzungen, die durch eine solche Anwendung entstehen, haftet der Anwender/Bediener, nicht der Hersteller.

SG 2400 Basic Generatortyp: Synchron Schutzklasse: IP 23M Dauernennleistung Prated (S1) 2,1 kW Maximalleistung Pmax: 2,4 kW Nennspannung Urated: 2 x 230 V~ Wechselspannung Nennstrom Irated: 9.1 A Frequenz Frated: 50 Hz Antriebsausführung: Fremdbelüfteter Einzylinder-Viertaktmotor, OHV Hubraum: 196 cm

Kraftstofftyp: Unverbleites Normalbenzin Tankkapazität: 15 L Motoröl: Ca. 0,6 L (15W40/<0

C: 5W30) Verbrauch bei 2/3-Last: 1.5 L/h Gewicht: 37 kg Garantierte Schallleistung, LWA: 96 dB(A) Leistungsfaktor cos

Schutzklasse: IP 23M Leistungsklasse: G1 Maximaltemperatur: 40 °C Maximale Höhe (über NN): 1000 m Zündkerze: LD F7RTC/ F6TC Nicht rauchen! - Keine mechanisch angetriebenen oder heißen Teile berühren. Schutzeinrichtungen nicht entfernen. - Von Feuchtigkeit und Staub fernhalten. Zulässige Umgebungstemperatur: -10 bis +40 °C. Maximale Einsatzhöhe: 1000 m über dem Meeresspiegel. Relative Luftfeuchtigkeit: 90 % (nicht kondensierend) - Der Generator wird von einem Verbrennungsmotor angetrieben, der eine starke Erwärmung im Bereich des Auspuffs (gegenüber den Steckdosen) bewirkt. Halten Sie sich daher von diesen Stellen fern; es besteht Verbrennungsgefahr. - Die in den technischen Daten erwähnten Angaben zu Schallleistung (LWA) und Schalldruck (LWM) sind Emissionswerte, die nicht zwingend den tatsächlichen Werten am Arbeitsplatz entsprechen müssen. Da eine Wechselbeziehung zwischen Emissions- und Immissionswerten besteht, stellen diese Werte keine zuverlässige Basis zur Bemessung eventuell erforderlicher weiterer Sicherheitsmaßnahmen dar. Zu den Faktoren, die sich auf den tatsächlichen Immissionspegel hinsichtlich des Bedieners auswirken, zählen sowohl Eigenschaften des Arbeitsbereiches, weitere Schallquellen, Anzahl der Maschinen und sonstige Vorgänge in der Nähe als auch der Zeitraum, in welchem der Bediener dem Betriebsgeräusch ausgesetzt wird. Zusätzlich kann der zulässige Immissionspegel von Land zu Land unterschiedlich definiert werden. Dennoch können diese Informationen zu einer informierteren Einschätzung der Gefahren und Risiken durch den Bediener beitragen. - Nutzen Sie niemals defekte oder beschädigte Elektrogeräte; dies gilt auch für Verlängerungskabel und Steckverbindungen. VORSICHT! Lesen Sie sämtliche Sicherheitshinweise und Anweisungen. Jegliche Nichtbeachtung der Sicherheitsvorgaben und Anweisungen kann zu Stromschlägen, Bränden und/oder schweren Verletzungen führen. Bewahren Sie Sicherheitshinweise und Anleitungen an einem sicheren Ort auf, damit Sie künftig darin nachlesen können. D14

- Verschmutzte Wartungsmaterialien und Betriebsstoffe bei einer geeigneten Sammelstelle abgeben. - Verpackungsmaterialien, Metalle und Kunststoffe recyceln.

6.3 Erdungsanschluss

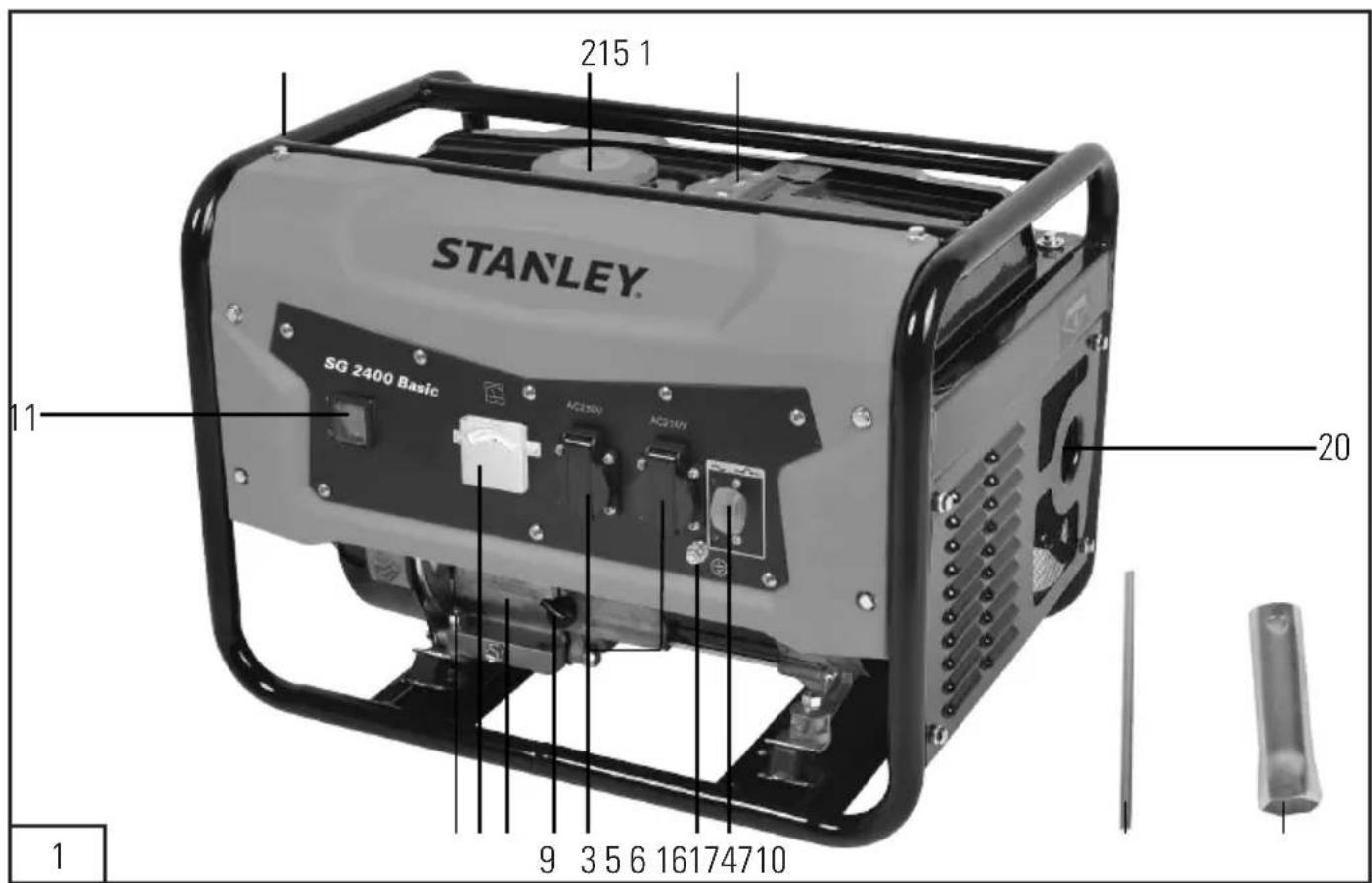

Das Gehäuse kann zum Ableiten statischer Elektrizität geerdet werden. Dazu schließen Sie ein Ende des Erdungskabel an den Erdungsanschluss am Generator (Nr. 5), das andere Ende an einen externen Erdungsanschluss (beispielsweise einen Erdungsstab) an. Betriebsmodus S1 (Dauerbetrieb) Das Gerät arbeitet dauerhaft mit der angegebenen Leistungsabgabe. Betriebsmodus S2 (zeitweiliger Betrieb) Das Gerät arbeitet kurzzeitig mit der angegebenen Leistungsabgabe. Anschließend muss das Gerät zum Schutz vor Überhitzung eine Weile ausgeschaltet bleiben.

6. Überlastungsschutz

10. Ölmangel-Abschaltung

11. Ein-/Ausschalter

14. Kraftstoff-Absperrhahn

6. Vor dem ersten Anlauf

6.1 Elektrische Sicherheit

- Versorgungskabel und angeschlossene Ausrüstung müssen sich in einwandfreiem Zustand befinden. - Generator nur mit Geräten betreiben, deren Spannungsspezifikationen mit der Ausgangsspannung des Generators übereinstimmen. - Generator niemals an das öffentliche Stromnetz (Steckdose) anschließen. - Anschlusskabel von Verbrauchern so kurz wie möglich halten.

Wichtig! Der Motor muss vor dem Start unbedingt mit Motoröl und Kraftstoff befüllt werden (Abbildung 2). - Kraftstofffüllstand prüfen, gegebenenfalls nachfüllen. - Für ausreichende Belüftung des Generators sorgen. - Vergewissern, dass der Stecker des Zündkabels fest auf der Zündkerze steckt. - Unmittelbare Umgebung des Generators gründlich inspizieren. - Sämtliche eventuell an den Generator angeschlossenen Elektrogeräte vom Generator trennen.

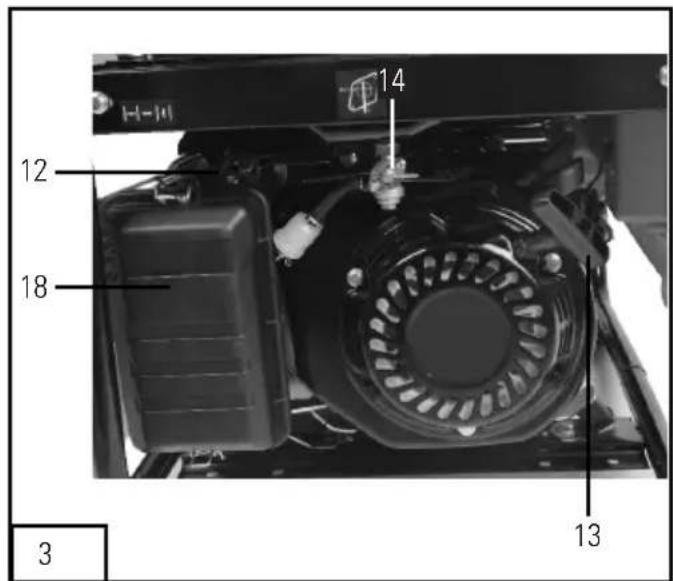

- Sämtliche Verbraucher erst nach dem Starten des Motors anschließen. - Kraftstoff-Absperrhahn (Nr. 14) durch Drehen in Position „I“ öffnen. - Ein-/Ausschalter (Nr. 11) in die Position „I“ bringen. - Chokehebel (Nr. 12) in die Position IØI bringen. - Motor durch kräftiges (jedoch nicht ruckartiges) Ziehen des Startseils (Nr. 13) starten. Falls der Motor nicht anspringen sollte, erneut ziehen. - Nach Anlauf des Motors Chokehebel (Nr. 12) wieder in die ursprüngliche Position bringen. Wichtig! Beim Starten kann das Startseil beim Anspringen des15

Motors ruckartig zurückgezogen werden. Tragen Sie beim Starten daher Schutzhandschuhe

7.2 Verbraucher an den Generator anschließen

Schließen Sie die gewünschten Elektrogeräte an die Steckdosen (3) an. Wichtig: - Die Steckdosen können dauerhaft (S1-Wert) oder zeitweilig (S2-Wert) belastet werden. - Generator nicht an die öffentliche oder Hausstromversorgung anschließen; andernfalls kann es zu Beschädigungen des Generators und anderer Elektrogeräte kommen. Hinweis: Bestimmte Elektrogeräte (z. J. elektrische Stichsägen oder Bohrmaschinen) können bei unterschiedlichen Einsatzbedingungen mehr Strom als gewöhnlich verbrauchen.

- Generator vor dem Abschalten noch einen Moment ohne angeschlossene Verbraucher laufen lassen; so kann sich das Gerät abkühlen. - Ein-/Ausschalter (Nr. 11) in die Position „O“ bringen. - Kraftstoff-Absperrhahn schließen.

7.4 Steckdosen-Überlastungsschutz

Wichtig! Der Generator ist mit einem Überlastungsschutz ausgestattet, welcher die Steckdosen (3) abschaltet. Die Steckdosen (3) werden wieder mit Strom versorgt, wenn Sie den Überlastungsschutz (6) betätigen. Wichtig! Reduzieren Sie in solchen Fällen die Stromaufnahme angeschlossener Verbraucher, trennen Sie defekte Geräte. Wichtig! Ein defekter Überlastungsschutz muss gegen einen Überlastungsschutz identischer Ausführung mit denselben Leistungsdaten ausgetauscht werden. Wenden Sie sich bei Reparaturbedarf bitte an den Kundendienst.

8. Reinigung, Wartung und Lagerung

Bevor Sie das Gerät reinigen oder warten, schalten Sie den Motor ab und ziehen den Zündkerzenstecker von der Zündkerze ab. Wichtig: In folgenden Fällen schalten Sie das Gerät sofort ab und wenden sich an den Kundendienst: - Bei ungewöhnlichen Vibrationen oder Geräuschen. - Bei offensichtlichen Überlastungen oder Fehlzündungen des Motors.

- Halten Sie sämtliche Sicherheitseinrichtungen, Belüftungsöffnungen und das Motorgehäuse möglichst frei von Staub und anderen Verunreinigungen. Wischen Sie das Gerät mit einem sauberen Tuch ab oder reinigen Sie es mit Druckluft bei geringem Druck. - Wir empfehlen, das Gerät gleich nach jedem Einsatz zu reinigen. - Reinigen Sie das Gerät regelmäßig mit einem feuchten Tuch und etwas milder Seife. Verwenden Sie keine Reinigungsmittel und keine Lösungsmittel; solche Substanzen können die Kunststoffteile des Gerätes angreifen. Achten Sie darauf, dass kein Wasser und keine anderen Flüssigkeiten in das Gerät eindringen können.

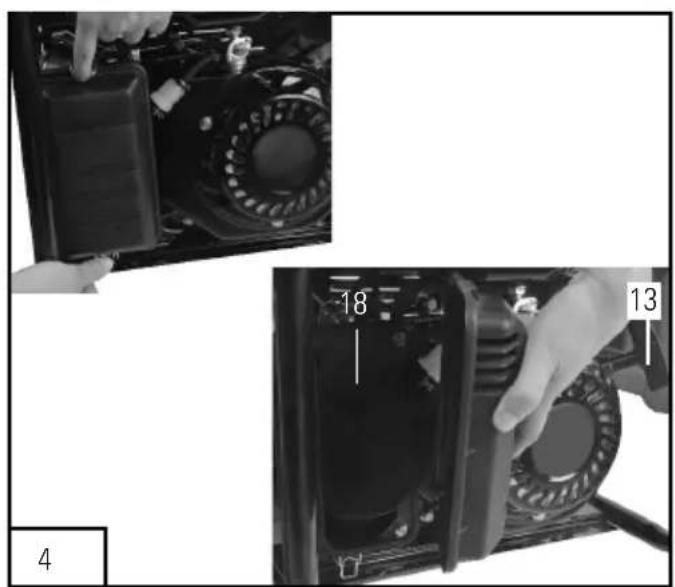

8.2 Luftfilter (Abbildungen 4)

Bitte lesen Sie auch die Wartungshinweise. - Reinigen Sie den Luftfilter regelmäßig, tauschen Sie ihn bei Bedarf aus. - Öffnen Sie die beiden Clips, nehmen Sie den Luftfilterdeckel ab (Abbildung 4). - Nehmen Sie die Filterelemente heraus (Abbildung 4). - Verwenden Sie keinerlei Scheuermittel oder Kraftstoffe zum Reinigen des Luftfilters. - Reinigen Sie die Elemente durch Ausklopfen. Bei hartnäckigen Verschmutzungen reinigen Sie den Filter zunächst mit Seifenwasser, anschließend spülen Sie mit klarem Wasser gut nach und lassen den Filter an der Luft trocknen, bevor Sie ihn wieder einsetzen. - Anschließend in umgekehrter Reihenfolge wieder einbauen.16

9. Entsorgung und Recycling

Die Verpackung schützt das Gerät vor Transportschäden. Bei der Verpackung handelt es sich um ein wertvolles Rohmaterial, das wiederverwendet und dem Recycling zugeführt werden sollte. Das Gerät und sein Zubehör bestehen aus unterschiedlichen Materialien wie Metall und Kunststoff. Defekte Teile müssen als Sondermüll entsorgt werden. Ditte lassen Sie sich von Ihrem Händler oder von Ihrer Stadtverwaltung informieren.

Folgende Voraussetzungen müssen gegeben sein:

• Generator abgeschaltet

• Kraftstoff-Absperrhahn (Nr. 14) in der OFF-Position

• Mindestens eine Person pro Transportgriff (15) ACHTUNG! Falls das Gerät aus den Händen rutscht und fällt, können Hände und Füße gequetscht werden. Generator an den Transportgriffen tragen:

• Heben Sie den Generator gleichmäßig an.

• Tragen Sie den Generator zum Einsatzort.

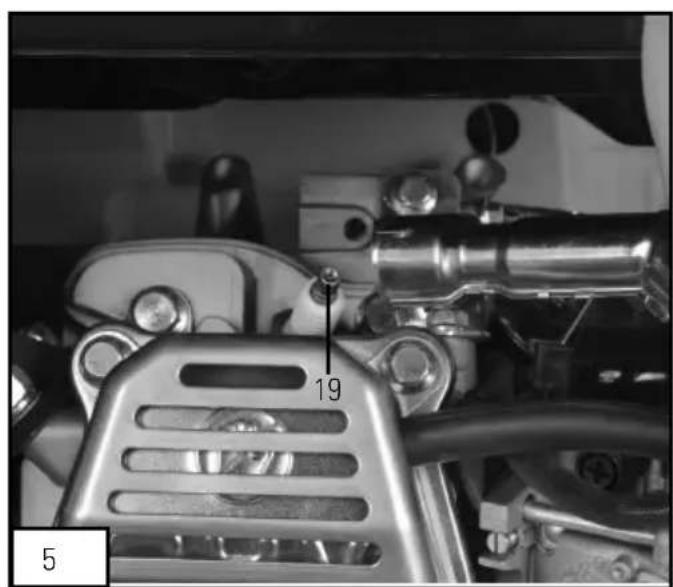

• Senken Sie den Generator gleichmäßig ab. 8.3. Zündkerze (Abbildung 5) Prüfen Sie die Zündkerze (Nr.19) nach 20 Betriebsstunden auf Verschmutzungen; bei Bedarf mit einer Drahtbürste reinigen. Anschließend prüfen und reinigen Sie die Zündkerze alle 50 Betriebsstunden. - Ziehen Sie den Zündkerzenstecker drehend ab. - Drehen Sie die Zündkerze mit dem mitgelieferten Zündkerzenschlüssel heraus. - Anschließend in umgekehrter Reihenfolge wieder einbauen.

8.4 Öl wechseln und Ölstand (vor dem Einsatz des

Gerätes) prüfen (Abbildung 2) Das Motoröl lässt sich am einfachsten wechseln, wenn der Motor reguläre Betriebstemperatur erreicht hat. - Ausschließlich Motoröl (15W40/<0

C: 5W30) verwenden. - Stellen Sie den Generator so auf einen leicht abschüssigen Untergrund, dass sich der Ölablassstopfen am unteren Ende befindet. - Öffnen Sie den Öleinfüllstopfen (Nr. 8). - Öffnen Sie den Ölablassstopfen (Nr. 9), lassen Sie das heiße Motoröl in eine Auffangschale ablaufen. - Nach dem Ablaufen des Altöls verschließen Sie den Ölablassstopfen und stellen den Generator wieder auf einen ebenen Untergrund. - Füllen Sie Motoröl bis zur oberen Markierung des Ölpeilstabes ein. - Wichtig: Schrauben Sie den Ölpeilstab zum Prüfen des Ölstandes nicht ein – nur bis zum Beginn des Gewindes einschieben. - Entsorgen Sie das Altöl ordnungsgemäß.

8.5 Ölmangel-Abschaltung

Die Ölmangel-Abschaltung (Nr. 10) spricht an, wenn sich zu wenig Öl im Motor befindet. In diesem Fall lässt sich der Motor nicht starten oder schaltet sich nach kurzer Zeit von selbst ab. Der Motor kann erst dann wieder gestartet werden, nachdem Öl nachgefüllt wurde (siehe 8.4). D17

12 Wartungsplan Reguläre Wartungsabstände Nach der angegebenen Anzahl von Monaten oder Betriebsstunden durchführen – je nachdem, welche Zeit zuerst abgelaufen ist. Element Erster Einsatz Erster Monat oder 20 Stunden Alle 3 Monate oder 50 Stunden Alle 6 Monate oder 100 Stunden Jährlich oder nach jeweils 200 Stunden Motoröl Füllstand prüfen

Wechseln O O Luftfilter Prüfen O Reinigen O (1) Zündkerze Prüfen, nachstellen

Austauschen O Funkenfänger Reinigen O Ventilspiel Prüfen, nachstellen O (2) Verbrennungsraum Reinigen Alle 300 Stunden (2) Kraftstofftank und -Filter Reinigen O (2) Kraftstoffleitung Prüfen Alle 2 Jahre (bei Bedarf austauschen) (2) Anmerkungen: (1) Wartungsabstände beim Einsatz in staubiger Umgebung verkürzen. (2) Diese Elemente sollten vom Kundendienst gewartet werden. Lesen Sie bitte in den Wartungshinweise nach. Bei Nichtbeachtung des Wartungsplans können Ausfälle eintreten, die nicht durch die Garantie abgedeckt werden.

4. Technische gegevens

8.2 Filtro dell’aria (Figure 4)

=93 dB (A), gemessener Schallleistungspegel: L

=90,7 dB (A), Benannte Stelle, Name und Anschrift der beteiligten Stelle: TÜV SÜD Industrie Service GmbH | Westendstrasse 199 | 80686 München | Deutschland Generator / SG 2400 Basic 2006/42/EC

Hiermit erklären wir die Einhaltung folgender EU-Direktiven und Vorgaben durch den folgenden Artikel:

Dieses Gerät ist ein Qualitätserzeugnis. Es wurde unter Beachtung der derzeitigen technischen Erkenntnisse konstruiert und unter Verwendung eines üblichen guten Materials sorgfältig gebaut. Die Garantiezeit beträgt 24 Monate und beginnt mit dem Zeitpunkt der Übergabe, der durch Kassenbon, Rechnung oder Lieferschein nachzuweisen ist. Innerhalb der Garantiezeit werden alle Funktionsfehler durch unseren Kundendienst beseitigt, die nachweisbar, trotz vorsichtsmäßiger Behandlung entsprechend unserer Bedienungsanleitung auf Materialfehler zurückzuführen sind. Die Garantie erfolgt in der Weise, dass mangelhafte Teile nach unserer Wahl unentgeltlich instandgesetzt oder durch einwandfreie Teile ersetzt werden. Ersetzte Teile gehen in unser Eigentum über. Durch die Instandsetzung oder Ersatz einzelner Teile wird die Garantiezeit weder verlängert noch wird neue Garantiezeit für das Gerät in Gang gesetzt. Für eingebaute Ersatzteile läuft keine eigene Garantiefrist. Wir übernehmen keine Garantie für Schäden und Mängel an Geräten oder deren Teile, die durch übermäßige Beanspruchung, unsachgemäße Behandlung und Wartung auftreten. Das gilt auch bei Nichtbeachtung der Bedienungsanleitung sowie Einbau von Ersatz- und Zubehörteile, die nicht in unserem Programm aufgeführt sind. Beim Eingreifen oder Veränderungen an dem Gerät durch Personen, die hierzu nicht von uns ermächtigt sind, erlischt der Garantieanspruch. Schäden, die auf unsachgemäße Handhabung, Überlastung oder auf natürliche Abnutzung zurückzuführen sind, bleiben von der Garantie ausgeschlossen. Der Hersteller haftet nicht für Folgeschäden. Schäden, die durch Herstelleroder Materialfehler entstanden sind, werden durch Reparatur- oder Ersatzlieferung unentgeltlich behoben. Vorrausetzung ist, dass das Gerät unzerlegt und vollständig mit Kauf- und Garantienachweis übergeben wird. Verwenden Sie im Garantiefall ausschließlich die Originalverpackung. So garantieren wir Ihnen eine reibungslose und schnelle Garantieabwicklung. Bitte senden Sie die Geräte “frei Haus” ein oder fordern Sie einen Freeway- Aufkleber an. Unfreie Einsendungen können wir leider nicht annehmen! Die Garantie bezieht sich nicht auf die Teile, die durch eine natürliche Abnutzung verschlissen werden. Bei Garantieanspruch, Störungen, Ersatzteil- oder Zubehörbedarf wenden Sie sich bitte an die hier aufgeführte Kundendienstzentrale: Änderungen vorbehalten. Matrix GmbH Service . Postauer Str. 26 . D – 84109 Wörth/Isar . Tel.: +49 (0) 1806/841090 . Fax: +49 (0) 8702/45338 98 . e-mail: service@matrix-direct.net119 Garanti

GARANTIE gekauft bei: in (Ort, Straße): Name d. Käufers: Straße, Haus-Nr.: PLZ, Ort : Telefon: Datum, Unterschrift: Fehlerbeschreibung:
