BEDIENUNGSANLEITUNG PNKP 105 B1 PARKSIDE
Originalbetriebsanleitung
NL BE
LIJMPISTOOL
DE/AT/CH Originalbetriebsanleitung Seite 15
Kompernass Handels GmbH warranty
Dear Customer,

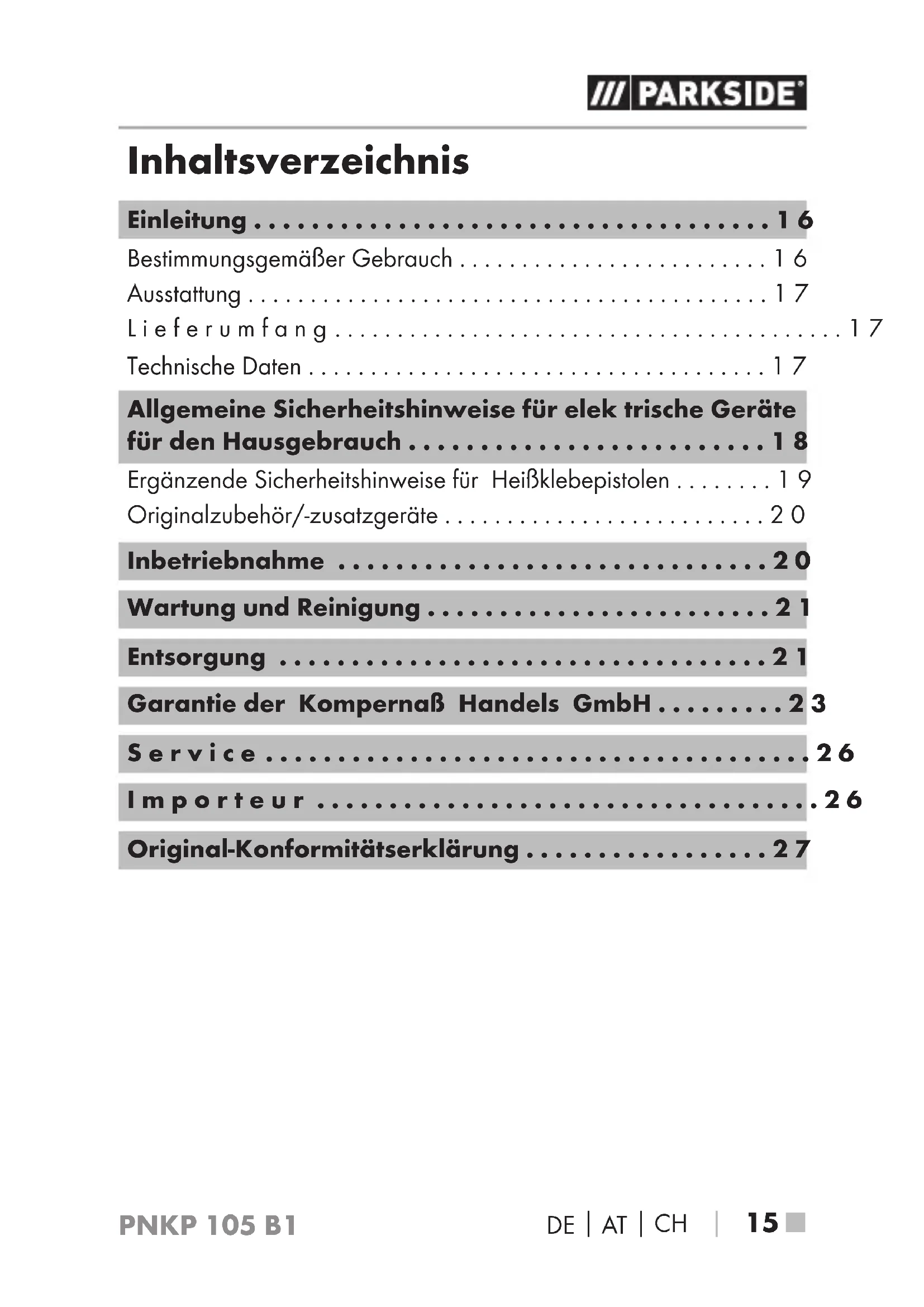

Bestimmungsgemäßer Gebrauch 16
Ausstattung 17
Lieferumfang. 17
Technische Daten 17
Allgemeine Sicherheitshinweise für elek trische Geräte für den Hausgebrauch 18
Ergänzende Sicherheitshinweise für Heißklebepistolen 19
Originalzubehör/-zusatzgeräte 20
Inbetriebnahme 20
Wartung und Reinigung 21
Entsorgung 21
Garantie der Kompernaß Handels GmbH . . . . . . 23
Service 26
Importheur 26
Original-Konformitätserklarung 27
HEISSKLEBEPISTOLE PNKP 105 B1
Einleitung
Wir beträckwūnschen Sie zum Kauf ihres neuen Gerätes. Sie haben sich damit für ein hochwertiges Produkt entschieden. Die Bedienungs-anleitung ist Teil dieseres Produkts. Sie enthalt wichtige Hinweise für Sicherheit, Gebrauch und Entsorgung. Machen Sie sich vor der Benutzung des Produkts mit allen Bedien- und Sicherheitshinweisen vertraut. Benutzen Sie das Produkt nur wie beschrieben und für die angegebenen Einsatzbereiche. Händigen Sie alle Unterlagen bei Weitergabe des Produkts an Dritte mit aus.
Bestimmungsgemäßer Gebrauch
Das Gerät ist speziell für eine Vielzahl von creativen Hobbyanwendungen zum Verkleben von hitzeempfindlichen Materialien wie Papier, Blumen, Holz, Karton, Verpackungen, Kunststoff, Leder, Keramik, Glas und Gewebe geeignet. Das zu klebende Material muss sauber, trocken und fettfrei sein. Jede andere Verwendung oder Veränderung des Gerätes gilt als nicht bestimmungsgemäß und birgt erhebliche Unfallgefahren. Für aus bestimmungswidriger Verwendung entwickelte Schäden übernimmt der Hersteller keine Haftung. Das Gerät ist nicht für den gewerblichen Einsatz bestimmt.
Ausstattung
Vorschubkanal
Netzkabel
Vorschubbügel
Aufstellbügel
Duse
6 Hitgeschutzmantel der Duse
Klebestiffe
Lieferumfang
1 Hei3klebepistole PNKP 105 B1
1 Aufstellbügel (vormontiert)
6 Klebestifte
1 Bedienungsanleitung
Technische Daten
Bemessungsspannung 230V ,50Hz (Wechselstrom)
Bemessungsaufnahme 5 W (bei Inbetriebnahme 20 W)
Betriebstemperatur 105-140 °C
Aufheizzeit ca. 5 Min.
Schutzklasse II (Doppeliso/erung)
Für Klebestiffe 7 mm z. B. PARKSIDE PNKPZ 3 B2
Allgemeine Sicherheitseinweise für elektrische Geräte für den Hausgebrauch
ACHTUNG!
Lesen Sie alle Sicherheitshinweise und Anweisungen. Versäumnisse bei der Einhaltung der Sicherheitshinweise und Anweisungen konnen elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen.
Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf.
- Dieses Gerät kann von Kindern ab 8 Jahren und darüber sowie von Personen mit verringersten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstehen. Kinder dürfen nicht mit dem Gerät speilen. Reinigung und Benutzer-Wartung dürfen nicht von Kindern ohne Beaufsichtigung durchgeführt werden.
■ Wenn die Netzanschlussleitung these Ge- rates beschädigt wird, muss sie durch den Hersteller oder seinen Kundendienst oder eine ähnlich qualifizierte Person ersetzt werden, um Gefährdungen zu vermeiden.
Ergänzende Sicherheitshinweise für Heißklebepistolen
■ Kinder sollen beaufsichtigt werden, um sicher zu stellen, dass sie nicht mit dem Gerät speilen.
■ ACHTUNG! Dieses Gerät muss auf seinen Aufstellbügen aufgelegt werden, wenn es nicht in Gebrauch ist.
■ Halten Sie das Gerät von Regen oder Nisse fern. Das Eindringen von Wasser in ein Elektrogerät erhöht das Risiko eines elektrischen Schlages.
■ Zweckentfremden Sie das Kabel nicht um das Gerät zu tragen, aufzuhängen oder um den Stecker aus der Steckdose zuziehen. Halten Sie das Kabel fern von Hitze, Öl, scharfen Kanten.
Wird bei der Arbeit das Netzkabel beschädigt, oder durchtrennt, Kabel nicht berühren, sondern.sofort den Netzsteckerziehen. Beschädigte oder verwickelte Kabel erhöhen das Risiko eines elektrischen Schlages.
Nur zur Verwendung in geschlossenen Räumen.
■ Bei Arbeitspausen von mehr als 30 Minuten, den Netzsteckerziehen.
Das Gerät nach Gebrauch und vor der Aufbewährung, komplett abkühlen halten.
Bearbeiten Sie kein asbesthaltiges Material.
■ Vermeiden Sie Verletzungs- und Brandgefahr sowie Gesundheitsgefahrendungen: VERBRENNUNGSGEFAHR! Der Kleber und die Duse werden über 105 °C heiß. Fassen Sie die Duse oder den Kleber nicht an. Lassen Sie den freißen Kleber nicht auf Personen oder Tiere gelangen. Bei Hautkontakt sofort die Stelle einige Minuten unter einen kalten Wasserstrahl halten. Versuchen Sie nicht den Klebstoff von der Haut zu entfernen.
■ Führn Sie das Netzkabel immer nach hinten vom Gerät weg.
Originalzubehör/-zusatzgeräte
Benutzen Sie nur Zubehör und Zusatzgeräte, die in der Bedi- nungsanleitung angegeben sind bzw. deren Aufnahme mit dem Gerät kompatibel ist.
Inbetriebnahme
KlebestellenVBorbereiten
■ Verwenden Sie keine brennbaren Lösungsmittel zum Reinigen der Klebestellen.
Die Umgebungstemperatur und die zu klebenden Materialien dürfen nicht kälter als +5^ und nicht wärmer als +50^ sein.
■ Klebestellen müssen sauber, trocken und fettfrei sein.
Rauen Sie glatte Oberflächen vor dem Kleben an.
Wärmen Sie schnell abkühlende Materialien wie z. B. Stahl zur betteren Klebchaftung etwas an.
- Klappen Sie den Aufstellbügel vor. Stellen Sie das Gerät ab.
- Schieben Sie einen Klebestift 7 in den Vorschubkanal 1.
- Lassen Sie das Gerät ca. 5 Minuten aufheizen. Das Gerät ist nun betriebsbereit.
Klebestellenbearbeiten
Drücken Sie den Vorschubbügel 3, um den Fluss des Klebers den Anforderungen entsprechend zu regulieren.
- Tragen Sie den Kleber punktförming auf. Tragen Sie bei flexiblen Materialien wie z.B. Textilien den Kleber in Zick-zacklinien auf.
-
Drücken Sie die beiden zu verklebenden Werkstücke nach dem Auftragen des Klebers sofort für ca. 30 Sekunden zusammen. Die Klebestelle ist nach ca. 5 Minuten belastbar.
-
Stellen Sie die Klebepistole während Arbeitsunterbrechungen auf dem Aufstellbügel ab.
Gerätausschalten
Ziehen Sie den Netzstecker aus der Steckdose.
Die Duse 5 wird über 140^ heiB.
Wartung und Reinigung
WARNING! Ziehen Sie vor allen Reinigungsrarbeiten den Netzstecker aus der Steckdose!
Die Heißklebepistole ist wartungsfrei.
■ Halten Sie das Gerät stets sauber und trocken.
Es dürfen keine Flüssigkeiten in das Innere des Gerätes gelangen. Verwenden Sie zum Reinigen des Gehäuses ein Tuch. Verwenden Sie niemals Benzin, Lösungsmittel oder Reiniger, die Kunststoff angreifen.
Entsorgung
Das Produkt und die Verpackung sind recyclelbar, unterliegen einer erweiterten Herstellerverantwortung und werden getrennt gesammelt.
Werfen Sie Elektrowerkzeuge nicht in den Hausmüll!
Das verbesserte Symbol einer durchgebrachten Mülltonne auf Rädern zeigt an, dass diese Gerät der Richtlinie 2012/19/EU unterliegt. Diese Richtlinie besagt,
dass Sie diesen Gerät am Ende seiner Nutzungszeit nicht mit dem normalen Haushaltsmüll entsorgen)dürfen, sondern in speziell einge
richteten Sammelstellen, Wertstoffhöfen oder Entsorgungsbetrieben
abgeben müssen. Diese Entsorgung ist für Sie kostenfrei.
Schonen Sie die Umwelt und entsorgen Sie fachgerecht.
Für den deutschen Markt gilt
Beim Kauf eines Neugerätes haben Sie das Recht, das entsprechende Altgerät an ihren Handler zurückzugeben. Handler von Elektro- und Elektronikgeräten mit einer Verkaufsfläche von mindestens 400 qm sowie Lebensmittelhändler mit einer Verkaufsflächevomindestens 800 qm, die regelmäßig Elektro- und Elektronik geräte verkaufen, sind außer dem verpflichtet, bis zu drei Altgeräte unentgeltlich zurückzu-nehen, auch ohne dass ein Neugerät gekauft wird, wenn die Altgeräte in keiner Ab messung größter sind als 25 cm. LIDL bietet Ohnen Rücknahmemöglichenkeiten direkt in den Filialen und Märkten an.
Informieren Sie sich auch bei ihrem Handler über die Rücknahme-möglichkeiten vor Ort.
Weitere Möglichkeit zur Entsorgung des ausgedienten Produkts erfassten Sie bei ihrer Gemeinde- oder Stadtverwaltung.
Die Verpackung besteht aus umweltfreundlichen Materialien, die Sie über die örtlichen Recyclingstellen entsorgen können.
Entsorgen Sie die Verpackung umweltgerecht. Beachten Sie die Kennzeichnung auf den verschiedene Verpackungsmaterialien und trennen Sie diese gegebenenfalls gesondert. Die Verpackungsmaterialien sind gekennzeich
net mit Abkürzungen (a) und Ziffern (b) mit folgender Bedeutung: 1-7: Kunststoffe, 20-22: Papier und Pappe, 80-98: Verbundstoffe.
Garantie der Kompernaß Handels GmbH
Sehr geehrte Kundin, sehr geehrter Kunde,
Sie erhalten auf这点 Gerät 3 Jahre Garantie ab Kaufdatum. Im Falle von Mängeln这点 Produktstehen ihren gegen den Verkäfer des Produkts gesetzliche Rechte zu. Diese gesetzlichen Rechte werden durch unsere im Folgenden dargestellte Garantie nicht eingeschrankt.
Garantiebedingungen
Die Garantiefrist beginnt mit dem Kaufdatum.itte bewahren Sied den Kassenbon gut auf. Dieser wird als Nachweis fur den Kauf benötigt.
Tritt innerhalb von drei Jahren ab dem Kaufdatum thesese Produkte ein Material- oder Fabrikationsfehler auf, wird das Produkt von uns - nach unserer Wahl - für Sie kostenlos repariert, ersetzt oder der Kaufpreis erstattet. Diese Garantieleistung setzt voraus, dass innerhalb der Dreijahresfrist das defekte Gerät und der Kaufbeleg (Kassenbon) vorgelegt und schriftlich kurz beschreiben wird, worin der Mangel besteht und wann er aufgetreten ist.
Wenn der Defekt von unserer Garantie gedeckt ist, erhalten Sie das reparierte oder ein neues Produkt zurück. Mit Reparatur oder Austausch des Produkts beginnt kein neuer Garantiezeitraum.
Garantiezeit und gesetzliche Mängelansprüche
Die Garantiezeit wird durch die Gewährleistung nicht verlangert. Dies gilt auch für ersetzte und reparierte Teile. Eventuell schon beim Kauf vor handene Schäden und Mängel müssen sofort nach dem Auspacken gemeldet werden. Nach Ablauf der Garantiezeit anfallende Reparaturen sind kostenpflichtig.
Garantieumfang
Das Gerät wurde nach strengen Qualitätsrichtlinien sorgfältig produziert und vor Auslieferung gewissenhaft geprüft.
Die Garantieleistung gilt für Material- oder Fabrikationsfehler. Diese Garantie erstreckt sich nicht auf Produkte, die normaler Abnutzung ausgesetzt sind und darauf als Verschleibe teile angesehen werden können oder für Beschädigungen an zerbrechlichen Teilen, z. B. Schalter oder Teile, die aus Glas gefertigt sind.
These Garantie verfüllt, wenn das Produkt beschädigt, nicht sachgemäß benutzt oder gewartet wurde. Für eine sachgemäße Benutzung des Produkts sind alle in der Bedienungsanleitung aufgeführten Anweisungen都认为 einzuhalten. Verwendungs zwecke und Handlungen, von denen in der Be Dienungsanleitung abgeraten oder vor denen gewarnt wird, sind unbedingt zu vermeiden.
Das Produkt ist nur für den privaten und nicht für den gewerblichen Gebrauch bestimmt. Bei missbrächlicher und unsachgemäßer Behandlung, Gewaltanwendung und bei Eingriffen, die nicht von unserer autorisierten Serviceniederlassung vorgenommen wurden, erlischt die Garantie.
Garantiezeit gilt nicht bei
■ normaler Abnutzung der Akkukapazität
gewerblichen Gebrauch des Produktes
■ Beschädigung oder Veränderung des Produktes durch den Kunden
■ Missachtung der Sicherheits- und Wartungs vorschriften, Bedienungsfehler
Schaden durch Elementarereignisse
Abwicklung im Garantiefall
Um eine schelle Bearbeitung Ihres Anliegens zu gewährleisten, folgen Sieitte den folgenden Hinweisen:
■Bitte halten Sie für alle Anfragen den Kassenbon und die Artikelnummer (IAN) 397421_2204 als Nachweis für den Kauf bereit.
Die Artikelnummer entnehmer Sieitte dem Typenschild am Produkt, einer Gravur am Produkt, dem Titelblatt der Bedienungsanleitung (unter links) oder dem Aufkleber auf der Rück-oder Unterseite des Produktes.
■ Sollten Funktionsehler oder sonstige Mängel aufreten, kontak-tieren Sie zunachst die nachfolgend benannte Serviceabteilung telefonisch oder per E-Mail.
■ Ein als defekt erfasstes Produkt konnen Sie dann unter Begebung des Kaufbelegs (Kassenbon) und der Angabe, worin der Mangel besteht und wann er aufgetreten ist, für Sie portofrei an die Ihnen mitgeteilte Serviceanschrift übersenden.
Auf www.lidl-service.com konnen Sie diese und weitere Handbuchcher, Produktvideos und Installationssoftware herunterlagen.
Mit diesen QR-Code gelangen Sie direkt auf die Lidl-Service-Section (www.lidl-service.com) und können mittels der Eingabe der Artikelnummer (IAN) 397421_2204 ihre Bedienungsanleitung öffnen.
Service
DE ServiceDeutschland
Tel.: 0800 5435 111 (kostenfrei
aus dem dt. Festnetz/Mobilfunknetz)
E-Mail: kompernass@lidl.de
AT ServiceÖsterreich
Tel.: 0800 447 744
E-Mail: kompernass@lidl.at
CH ServiceSchweiz
Tel.: 0800 56 44 33
E-Mail: kompernass@lidl.ch
IAN 397421_2204
Importeur
Bitte beachten Sie, dass die folgende Anschrift keine Serviceanschrift ist. Kontaktieren Sie zunachst die benannte Servicestelle.
Original-Konformitätserklärung
Wir, KOMPERNASS HANDELS GMBH, Dokumentenverantwortlicher: Herr Semi Uguzlu, BURGSTR. 21, 44867 BOCHUM, Deutschland, erklärern hiermit, dass these Produkt mit den folgenden Normen, normativen Dokumenten und EG-Richtlinien übereinstimmt:
EG-Niederspannungsrichtlinie (2014/35/EU)
Elettromagnetische Verträglichkeit (2014/30/EU)
RoHS Richtlinie (2011/65/EU)*
- Die alleinige Verantwortung für die Ausstellung dieser Konformitätserklärungträgt der Hersteller. Der oben beschriebene Gegenstand der Erklärung erfüllt die Vorschriften der Richtlinie 2011/65/EU des Europäischen Parlaments und des Rates vom 8. Juni 2011 zur Beschänkung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten.
Angewandte harmonisierte Normen
EN 60335-2-45:2002/A2:2012
EN 60335-1:2012/A15:2021
EN 62233:2008
ENIEC55014-1:2021
ENIEC55014-2:2021
EN IEC 61000-3-2:2019/A1:2021
EN 61000-3-3:2013/A2:2021
EN IEC 63000:2018
Typbezeichnung der Maschine: Heißklebepistole PNKP 105 B1
Herstellungsjahr: 08-2022
Seriennummer: IAN 397421_2204
Bochum, 21.07.2022
C E
Semi Uguzlu
- Qualitätsmanager -
Technische Änderungen im Sinne der Weiterentwicklung sind vorbehalten.
