BEDIENUNGSANLEITUNG SDL 2500 Wolf Garten

Original Betriebsanleitung 4

Original manual

1 Drehrichtungsschalter
2 Ein-/Ausschalter
3 Rückstellknopf / Überlastungsschutz
4 Aufangsack
5 Netzstecker
6 Einfulltrichter
7 Stellknopf Schneidwerk

DK

1 Rotationsretningsomskifter 2 Taend-/sluk-kontakt
3 Resetknap / overbelastningsssikring
4 Opsamlersaek 5 N e t s t i k
6 Ifyldningstragt
7 Indstillingsknap knife

GB

1 Toggle switch
2 On/off switch
3 Reset button / overload protection
4 Collection sack
5 Mains plug
6 Hopper
7 Cutting unit adjustment knob

FIN

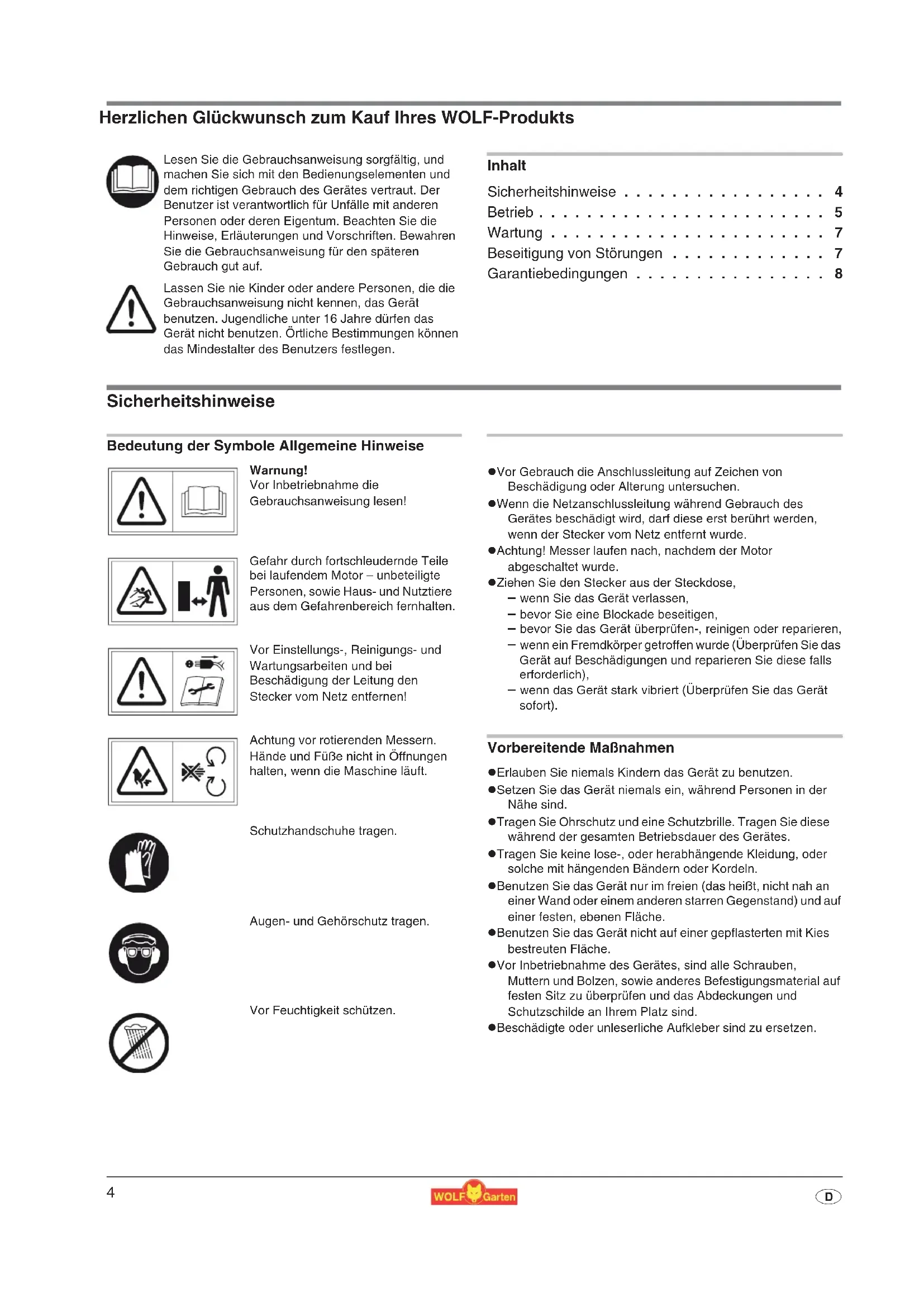

Herzlichen Glückwunsch zum Kauf Ihr's WOLF-Produkt

Lesen Sie die Gebrauchsanweisung sorgfältig, und machen Sie sich mit den Bedienungselementen und dem richtigen Gebrauch des Gerätes vertraut. Der Benutzer ist verantwortlich für Unfälle mit anderen Personen oder deren Eigentum. Beachten Sie die Hinweise, Erläuterungen und Vorschriften. Bewahren Sie die Gebrauchsanweisung für den späteren Gebrauch gut auf.

Lassen Sie nie Kinder oder andere Personen, die die Gebrauchsanweisung nicht kennen, das Gerät benutzen. Jugendliche unter 16 Jahre dürfen das Gerät nicht benutzen. Örtliche Bestimmungen konnen das Mindestalter des Benutzers festlegen.

Inhalt

Sicherheitshinweise 4

Betrieb 5

Wartung 7

Beseitigung von Störungen 7

Garantiebedingungen 8

Sicherheitshinweise

Bedeutung der Symbole Allgemeine Hinweise

Warning!

Vor Inbetriebnahme die

Gebrauchsanweisung lessen!

Gefahr durch fortschleudermnde Teile bei laufendem Motor - unbeteiligte Personen, sowie Haus- und Nutztiere aus dem Gefahrenbereich fernhalten.

Vor Einstellungen-, Reinigungsa- und Wartungsarbeiten und bei Beschadigung der Leitung den Stecker vom Netz entfern!

Achtung vor rotierenden Messern.
Hände und Fuß nicht in Öffnungen halten, wenn die Maschine lauft.

Schutzhandschuhe tragen.

Augen- und Gehorschutz tragen.

Vor Feuchtigkeit schützen.

Vor Gebrauch die Anschlussleitung auf Zeichen von Beschädigung oder Alterung untersuchen.
- Wenn die Netzanschlussleitung während Gebrauch des Gerätes beschädigt wird, damit sie erst berührt werden, wenn der Stecker vom Netz entfernt wurde.
- Achtung! Messer laufen nach, nach dem der Motor abgeschelt warde.
Ziehen Sie den Stecker aus der Steckdose, - wenn Sie das Gerät verlassen,

• bevor Sie eine Blockade beseitigen,
• bevor Sie das Gerät überprüfen-, reinigen oder reparieren,
• wenn ein Fremdkörper getroffen wurde (Überprüfen Sie das Gerät auf Beschädigungen und reparieren Sie diese falls erforderlich),
• wenn das Gerät stark vibriert (Überprüfen Sie das Gerät sofort).

Vorbereitende Maßnahmen

Erlauben Sie niemals Kindern das Gerät zu benutzen.
- Setzen Sie das Gerät niemals ein, während Personen in der Nähe sind.
- Tragen Sie Ohrschutz und eine Schutzbrille. Tragen Sie diese während der gesamten Betriebsdauer des Gerätes.
- Tragen Sie keine lose-, oder herabhängende Kleidung, oder solche mit hangenden Bändern oder Kordeln.
Benutzen Sie das Gerät nur im freien (das heißt, nicht nah an einer Wand oder einem anderen starren Gegenstand) und auf einer festen, ebenen Fläche.
Benutzen Sie das Gerät nicht auf einer geplasterten mit Kies bestreuten Fläche.
Vor Inbetriebnahme des Gerätes, sind alle Schrauben, Muttern und Bolzen, sowie anderes Befestigungsmaterial auf festen Sitz zu überprüfen und das Abdeckungen und Schutzschilde an ihrer Platz sind.
- Beschädigte oder unleserliche Aufkleber sind zu ersetzen.

Kabel

Achtung! Stromschlag durch Kabelschaden

Wenn das Kabel durchtrennt oder beschädigt wird, lösst nicht immer die Sicherung aus.

Kabel nicht berühren, bevor der Netzstecker aus der Steckdose gezogen ist.
- Beschädigtes Kabel komplett ausauschen. Es ist verboten, das Kabel mit Isolierband zu reparieren.

• Lassen Sie Reparaturen am Kabel nur vom Fachmann durchführren.

• Nicht an Kanten, spitzen oder scharfen Gegenständen scheuern halten.
  Kabel nicht durch Turritze oder Fensterspalten quetschen.
  Schalteinrichtungen dürfen nicht entfernt oder überbrückt werden.
  -Verwenden Sie ausschließlich Veränderungskabel, die nicht leichter sind als Gummischlauchleitungen, Typ: HO 7 RN-F, Mindest-Querschnitt 3 × 1.5 ~mm^2 , Länge: max. 25 ~m .
  Die Kabel mussen spritzwassergeschützt sein.

Handhabung

Vergewissem Sie sich vor Starten des Gerätes, das der Einwurftrichter leer ist.
- Halten Sie mit Kopf und Körper Abstand zu der Einwurföffnung.
Hände, andere Körperteile und Kleidung sind nicht in den Einwurftrichter, Auswurfkanal oder in die Nähe anderer beweglicher Teile zu bringen.
- Achten Sie immer auf Ihr Gleichgewicht und festen Stand.
Strecken Sie sich nicht vor. Stehen Sie beim Einwerfen von Material niemals hoher als das Gerät.
- Halten Sie sich bei Inbetriebnahme des Gerätes immer außerhalb der Auswurfzone auf.
- Achten sie beim Einwurf von Material entsprechenden darauf, dass darin kein Metall, Steine, Flaschen, Dosen oder andere Fremdkörper enthalten sind.
- Sollten in das Schneidwerkzeug Fremdkörper gelangen, oder das Gerät ungewöhnliche Gerausche erzeugen, oder ungewöhnlich vibrierten, schalten Siesofar den Motor ab und halten Sie das Gerät auslaufen. Ziehen Sie den Netzstecker und führen Sie die folgenden Schritte aus:

• Überprüfen Sie das Gerät auf Schäden
• Überprüfen Sie Teile auf festen Sitz und ziehen Sie diese gegebenenfalls nach

• Lassen Sie jegliche beschädigte Teile reparieren oder ersetzen (verwenden Sie nur Original WOLF-Ersatzteile).

• Lassen sie verarbeitetes Material nicht innerhalb des Auswurfbereichs anhäufen, dies konnte den richtigen Auswurfverhindern und zu Rückschlag des Materials durch die Einwurföffnung führen.

• Ist das Gerät verstoptf, schalten Sie den Motor aus undziehen den Netzstecker, bevor Sie mit der Reinigung beginnen.
• Achten Sie darauf, dass der Motor frei von Abfallen und sonstigen Ansammlungen ist, um den Motor vor Schaden oder Überhitzung zu bewahren.
• Achten Sie darauf, dass alle Abdeckungen und Abweiser an Ihr dem Platz und in gutem Arbeitszustand sind.
• Transportieren Sie das Gerät nicht bei laufendem Motor.
  Schalten Sie den Motor aus, sobald Sie den Arbeitsplatz verlassen undziehen Sie den Netzstecker.
  Kippen Sie das Gerät nicht bei laufendem Motor.

Wartung und Lagerung

• Ist das Gerät zwecks Wartung, Lagerung oder Austausch eines Zubehörs ausgescheltet, stellen Sie safer, dass die Energiequelle ausgescheltet und der Netzstecker gezogen ist. Stellen Sie safer das alle beweglichen Teile still stehen. Lassen Sie das Gerät vor Wartung, Verstellung usw. abkühlen.
• Bei Wartung des Schneidwerkzeuges ist zu berücksichtigen, dass diesen immer noch nachlaufen kann, selbst wenn der Motor abgeschalte ist.

Entsorgung

Elektrogeräte gehoren nicht in den Hausmüll. Gerät, Zubehör und Verpackung einer umweltfreundlichen Wiederverwertung zuführen.

Betrieb

Betriebszeiten

• Bitte regionale Vorschriften beachten.
• Erträgen Sie die Betriebszeiten bei ihrer örtlichen Ordnungsbehörde.

Anschluss an die Steckdose (230 Volt, 50 Hz)

Das Gerat nur an Steckdosen anschließen, die mit einer 16 Amp. Sicherung träge (oder LS-Schalter Typ B) abgesichert sind.

Hinweis: Fehlerstromschutzeinrichtung

These Schutzeinrichtungen schätzen beim Berühren von beschädigten Leitungen, Isolationsfehlern und in bestimmen Fällen auch beim Beschädigen von unter Spannung stehenden Leitungen vor schweren Verletzungen.

Wir empfehlen, das Gerat nur an Steckdosen anzuschlieBen, die mit einer
Fehlerstromschutzeinrichtung (RCD) mit einem
Fehlerstrom von nicht mehr als 30mA abgesichert sind.
Fur Alt-Installationen gibt es Nachrustsätze. Sprechen Sie mit einer Elektro-Fachkraft.

Arbeiten mit dem Gartenhacksler

Tragen Sie Schutzhandschuhe und Ohrenschutz!

• Nehmen Sie eine Arbeitsstellung ein, die sich seitlich oder hinter dem Gerät befindet. Niemals im Bereich der Auswurföffnung stehen.

• Niemals in die Einfüll- oder Auswurföffnung greifen.

Vor Einschalten des Gerätes überprüfen, ob keine Häckselrechte im Einfülltrichter sind.

Gelangen fremde Gegenstände in den Einfulltrichter oder das Gerät fängt an, außergewöhnliche Gerausche oder Vibrationen zu machen, das Gerätsofar ausschalten und zum Stillstandkommenleen. Netzsteckerziehen und folgende Punkte durchführten:

• Uberprüfen Sie das Gerät undziehen Sie lockere Teile fest.
• Ersetzen Sie beschädigte Teile.
• Lassen Sie Reparaturen am Gerät von einer Fachwerkstatt durchführten.

Was dürfen Sie häckseln

Organische Abfälle aus Haus und Garten z. B. Hecken- und Baumschnitt, verblühte Blumen, Kuchenabfälle.

Was dürfen Sie nicht häckseln?

Glas, Metalleite, Kunststoffe, Plastiktuten, Steine, Stoffabfälle, Wurzel mit Erdreich, Speise-, Fisch- und Fleischabfälle.

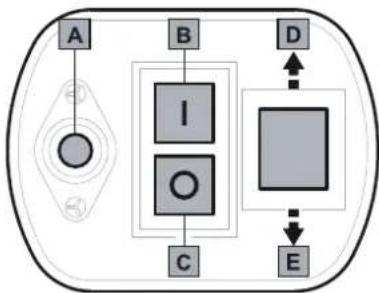

Ein-/Ausschalten

• Drucken Sie zum Einsatzen den grünen Knopf. B
• Drücken Sie zum Ausschalten den roten Knopf. C

Die Maschine verfügbar über einen Schutzschalter zur Verhinderung von versehentlichem Wiedereinschalten nach einem Stromausfall.

Überlastungsschutz

Ein Überlasten des Geräts (z. B. bis zum Blockieren der Schneidwalze) kann nach weniger Sekunden zum Stillstand des Geräts führen. Um den Motor vor Schaden zu schützen, wird das Gerät automatisch durch den Überlastungsschutz vom Netz getrennt.

Warten Sie vor Wiederinbetriebnahme mindestens eine Minute, bevor Sie zunachst den Rückstellknopf And dann den EIN-/AUS-Schalter drucken.

Drehrichtungsschalter

Der Drehrrichtungsschalter erfolgslich es,
eingeklemmtes Material frei zu geben.

Stellung E

Die Schneidezieht das zerkleinernde Material ein.

Stellung D

Die Schneide dreht sich ruckwarts und gibt jegliches eingeklemme Material wieder frei.

1. Drehrichtungsschalter auf Stellung . D 2. Grünen Knopf B drücken und halten

Der Drehrichtungsschalter kann nur bei ausgeschaltetem Gerät benutzt werden.

Besondere Hinweise zum Häckseln

Häckseln Sie Åste, Zweige und Holzer kurz nach dem Schneiden (dieses Häckselgut wird bei Austrocknung sehr hart, der maximal zu verarbeitende Astdurchmesser wird hierdurch geringer).
- Entfernen Sie Seitentriebe bei stärker verzweigten Åsten.
-Verarbeiten von stark Wasserhaltigen, zum Verkleben neigende Garten-bzw. Kuchenabfallen (diese abwechselnd mit holzigem Häckselgut zerkleinern, um eine Verstopfung im Gerät zu vermeiden).
Das Häckselgut im Bereich der Auswurföffnung nicht zu hoch anwachsen setzen. Dies kann zur Folge haben, dass bereits Gehäckseltes den Auswurfkanal verstopt. Dadurch kann es zu einem Rückschlag des Materials durch die Einfūllöffnung kommt.
- Beachten Sie, dass der Ihrrem Gerät entsprechende maximal zu verarbeitende Astdurchmesser eingehalten wird.
- Das Messerwerk zieht das Häckselgut weltgehend selbständig ein.
-Vermeiden Sie ein Überlasten und Blockieren des Motores bei stärkeren Ästen durch öfteres zurückziehen des Astes.

Wartung

Allgemein

! Ziehen Sie vor allen Wartungs- und Reinigungsrarbeitenden Netzstecker!

Bei Wartung des Schneidwerkzeuges ist zu berücksichtigen, dass diese immer noch nachlaufen kann, selbst wenn der Motor abgescheltet ist. Tragen Sie Schutzhandschuhe.

Lagern Sie das Gerät stets an einem trocken Ort, welcher unzugänglich für Kinder ist.

Reinigung

! Ziehen Sie vor allen Wartungs- und Reinigungsrarbeitenden Netzstecker!

Behandeln Sie das Gerät mit Sorgfalt, und reinigen Sie es regelmäßig, um die Lebensdauer zu erhöhen.
- Halten Sie die Lüftungsschlitze sauber und staubfrei.
- Verwenden Sie zum Reinigen des Gerätes ausschließlich ein warmes und feuchtes Tuch sowie eine weiche Bürste.
- Lassen Sie das Gerät nicht Nass werden, und besprühen Sie es nicht mit Wasser.

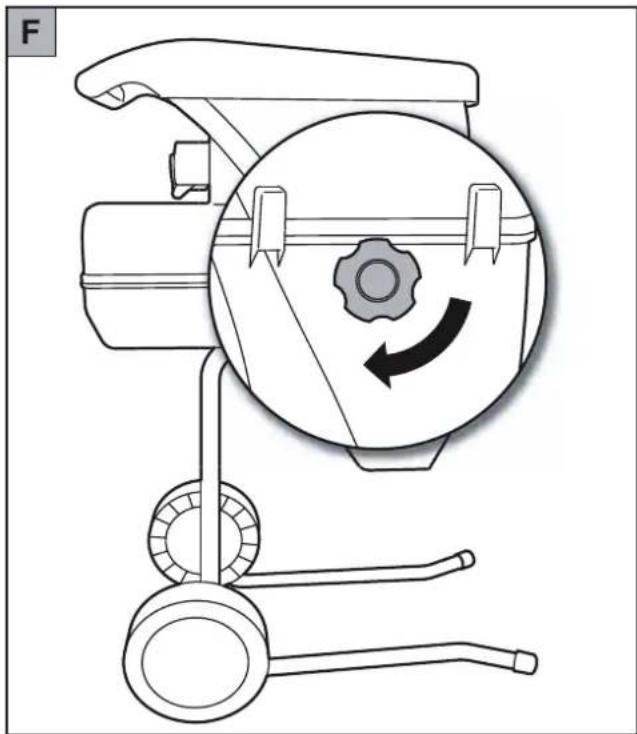

Einstellung des Schneidwerks F

Das Schneidwerk ist vom Werk justiert und muss bei erster Inbetriebnahme nicht eingestellt werden.

1. Gerä einschalten.
2. Stellknopf im Uhrzeigersinn drehen, bis Schleifgeräusche hörbar sind und feine Alu-Späne aus dem Auswurfschacht fallen (Abgenutzte Stellen an der Schneideplatte werden optimal ausgeglichen. Das Häckselgut wird wieder better durchtrennt).

Beseitigung von Störungen

Problem Mögliche Ursache	Abhilfe
Motor lauft nicht an	●Netzspannung fehl ●Absicherung überprüfen●Anschlusskabel defekt●Gerät überlastet (Der Motor ist mit einem Schutzschalter ausgerüstet und schaltet bei Überlastung selbstständig ab).	●Kabel überprüften halten (Elektrofachmann)●Der Motor kann nach einer Abkühlpause (ca. 5 min.) wieder eingeschalten werden.
Motor brumm, lauft aber nicht an	●Schneidwalze blockiert●Kondensator defekt	●Drehrichtigung wechseln, anschließend Gerät ausschalten und reinigen.●Gerät zur Reparatur an WOLF-Kunden-dienstwerkstatt geben.
Häckselgut wird nicht eingezogen	●Schalterstellung falsch●Häckselgut klemmt im Trichter●zu weiches oder nasses Häckselgut●Verschleiß an der Schneidwalze	●Drehrichtigung anpassen●Drehrichtigung wechseln, anschließend Gerät ausschalten und reinigen.●mit einem Ast nachschieben und durchhäckseln●Schneidwerk einstellen
Häckselgut wird nicht sauber durchtrennt	●Nachschneideplatte nicht ausreichend eingestellt.	●Schneidwerk einstellen.

Im Zweifelsfall immer eine WOLF Service-Werkstatt aufsuchen.

Achtung: Gerat vor jeder Prufung oder vor Arbeiten am Messer abstellen und Netzstecker ziehen.

Garantiebedingungen

Die vom Verkafer ausgefüllte Garantiekarte bzw. den Kaufbelegitte sorgfältig aufbewahren.

Für die Dauer von 2 Jahren vom Kaufdatum an leistet die Firma WOLF-Garten eine dem jeweiligen Stand der Technik und dem Verwendungszweck/Anwendungsgebiet entsprechende Garantie. Die gesetzlichen Rechte des Endverbrauchers werden durch die nachstehenden Garantierichtlinien nicht beeinträchtigt.

Voraussetzungen für den 2-jährigen Garantieanspruch:

• Einsatz des Gerätes für den ausschließlich privaten Gebrauch. Im gewerblichen Bereich oder Verleihgeschäft reduziert sich die Garantie auf 12 Monate.
• Sachgemäße Behandlung und Bechtung aller Hinweise in der Gebrauchsanweisung, die Bestandteil unserer Garantiebedingungen ist.
  -Beachtung der vorgeschriebenen Wartungsintervalle.
• Keine eigenmächtige Änderung der Konstruktion.
• Einbau von Original WOLF Ersatzteilen/Zubehör.
• Vorlage der ausgeführten Garantiekarte und/oder des Kaufnachweises.

Die Garantie erstreckt sich nicht auf den normalen Verschleib von Akkus, Messern, Messerbefestigungsteilen wie Reibscheiben, Keil-/Zahnriemen, Laufrader/Reifen, Luftfilter, Zündkerzen und Zündkerzenstecker. Bei eigenmächtiger Reparatur erlischt automatisch sofort jeglicher Garantieanspruch.

Auftretende Fehler und Mängel, deren Ursachen auf Material- oder Fertigungsfehler zurückzuführen sind, werden ausschließlich durch unsere Vertragswerkstätten (der Verkaufe hat das Recht zur Nachbesserung) in Ihrer Naze oder, falls er naher liegt, durch den Hersteller beseitigt. Über die Garantieleistung hinausgehende Ansprüche sind ausgeschlossen. Ein Anspruch auf Ersatzlieferung besteht nicht. Etwaige Transportschäden sind nicht uns, sondern dem zuständigen Transportträger zu melden, da sonst die Ersatzansprüche an diese Unternehmen verloren gehen.
