INFINITY AC - Staubsauger DIRT DEVIL - Kostenlose Bedienungsanleitung

Häufig gestellte Fragen - INFINITY AC DIRT DEVIL

BEDIENUNGSANLEITUNG INFINITY AC DIRT DEVIL

• 0,14 €/min aus dem deutschen Festnetz (deut- scher Mobilfunkpreis 0,42 €/min). Die Kosten für Telefonate aus dem Ausland richten sich nach den Gebühren der jeweiligen ausländischen Anbieter und der jeweiligen aktuellen Tarife.

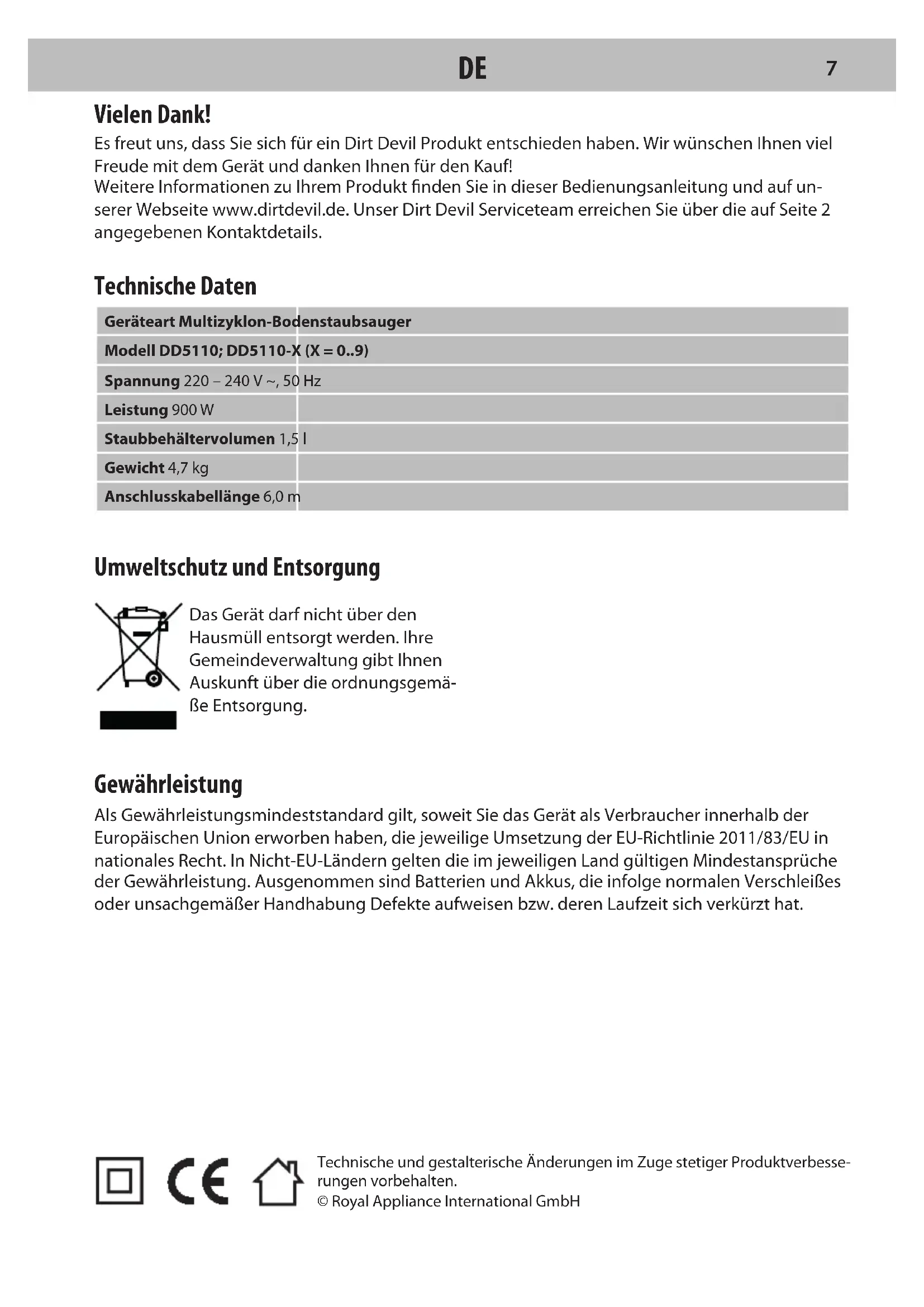

M203-4 M232 M219 M221 6Technische und gestalterische Änderungen im Zuge stetiger Produktverbesse- rungen vorbehalten. © Royal Appliance International GmbH Vielen Dank! Es freut uns, dass Sie sich für ein Dirt Devil Produkt entschieden haben. Wir wünschen Ihnen viel Freude mit dem Gerät und danken Ihnen für den Kauf! Weitere Informationen zu Ihrem Produkt nden Sie in dieser Bedienungsanleitung und auf un- serer Webseite www.dirtdevil.de. Unser Dirt Devil Serviceteam erreichen Sie über die auf Seite 2 angegebenen Kontaktdetails. Technische Daten Geräteart Multizyklon-Bodenstaubsauger Modell DD5110; DD5110-X (X = 0..9) Spannung 220 – 240 V ~, 50 Hz Leistung 900 W Staubbehältervolumen 1,5 l Gewicht 4,7 kg Anschlusskabellänge 6,0 m Umweltschutz und Entsorgung Das Gerät darf nicht über den Hausmüll entsorgt werden. Ihre Gemeindeverwaltung gibt Ihnen Auskunft über die ordnungsgemä- ße Entsorgung. Gewährleistung Als Gewährleistungsmindeststandard gilt, soweit Sie das Gerät als Verbraucher innerhalb der Europäischen Union erworben haben, die jeweilige Umsetzung der EU-Richtlinie 2011/83/EU in nationales Recht. In Nicht-EU-Ländern gelten die im jeweiligen Land gültigen Mindestansprüche der Gewährleistung. Ausgenommen sind Batterien und Akkus, die infolge normalen Verschleißes oder unsachgemäßer Handhabung Defekte aufweisen bzw. deren Laufzeit sich verkürzt hat.

7SICHERHEITSHINWEISE zur Bedienungsanleitung Lesen Sie diese Bedienungsanleitung vollständig durch, bevor Sie mit dem Gerät arbeiten. Bewahren Sie diese Bedienungs- anleitung gut auf. Falls Sie das Gerät an Dritte weitergeben, geben Sie auch diese Bedienungsanleitung mit. Die Nichtbeach- tung dieser Bedienungsanleitung kann zu schweren Verletzungen oder Schäden am Gerät führen. Für Schäden, die aufgrund der Nichtbeachtung dieser Bedienungsan- leitung entstehen, übernehmen wir keine Haftung. Wichtige Hinweise außerhalb dieses Kapi- tels sind wie folgt gekennzeichnet: WARNUNG! Warnt vor Gefahren für Ihre Gesundheit und zeigt mögliche Verletzungsrisiken auf. ACHTUNG! Weist auf mögliche Gefährdungen für das Gerät oder andere Gegenstände hin. HINWEIS Hebt Tipps und Informationen hervor. Sie können diese Bedienungsanleitung auch jederzeit von unserer Webseite herunterla- den: www.dirtdevil.de zu bestimmten Personengruppen Das Gerät kann von Kindern ab 8 Jah- ren und von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder mangelnder Erfahrung und/oder mangelndem Wissen benutzt werden, wenn sie beaufsichtigt werden oder bezüglich des sicheren Gebrauchs des Geräts unterwiesen wurden und die daraus resultierenden Gefahren verstanden haben. Reinigung und Benutzerwartung dürfen nicht durch Kinder ohne Beaufsichtigung durchgeführt werden. Kinder dürfen nicht mit dem Gerät spielen. Verpackungsmaterialien und Kleinteile dürfen nicht zum Spielen verwendet wer- den. Es besteht Erstickungsgefahr. Kinder unter 8 Jahren sollten vom Gerät und vom Anschlusskabel ferngehalten wer- den, solange das Gerät eingeschaltet ist, mit der Steckdose verbunden ist oder abkühlt. zur Stromversorgung Das Gerät wird mit elektrischem Strom betrieben. Dabei besteht grundsätzlich die Gefahr eines elektrischen Schlags. Achten Sie daher auf Folgendes: Tauchen Sie das Gerät niemals in Wasser oder andere Flüssigkeiten. Wenn Sie das Anschlusskabel aus der Steckdose herausziehen wollen, ziehen Sie immer direkt am Stecker. Ziehen Sie niemals am Anschlusskabel. Achten Sie darauf, dass das Anschluss- kabel nicht geknickt, eingeklemmt oder überfahren wird oder mit Hitzequellen in Berührung kommt.

DE Kontrollieren Sie das Anschlusskabel vor dem Benutzen auf eventuelle Beschädigun- gen. Verwenden Sie niemals ein Anschluss- kabel, dessen Stecker oder Kabel beschädigt ist. Bevor Sie damit beginnen, das Gerät zu reinigen oder zu warten, stellen Sie sicher, dass das Gerät ausgeschaltet und das An- schlusskabel nicht angeschlossen ist. zur rotierenden Bürstwalze Die Bürstwalze in der Mini-Turbodüse (op- tional) rotiert mit hoher Drehzahl. Hiervon gehen verschiedene Gefahren für Menschen, Tiere und Gegenstände aus: Saugen Sie niemals Menschen, Tiere oder Panzen. Halten Sie Körperteile und Kleidungsstücke von bewegten Teilen und Önungen des im Betrieb bendlichen Ge- räts fern. Anderenfalls können diese einge- zogen und Verletzungen verursacht werden. Bevor Sie die Bodendüse abziehen oder aufstecken sowie önen oder reinigen, schalten Sie das Gerät aus. Überfahren Sie keine Kabel, Leitungen usw., da sich diese in der rotierenden Bürst- walze verheddern und dadurch beschädigt werden können. Halten Sie die rotierende Bürstwalze von sämtlichen empndlichen Oberächen fern. Anderenfalls können Schäden verursacht werden. Beachten Sie die Reinigungs- und Pegehinweise der Hersteller. Halten Sie die rotierende Bürstwalze ebenso von Gardinen, Vorhängen, langen Fransen und dergleichen fern. Diese Ge- genstände können sonst eingezogen und beschädigt werden. bei defektem Gerät Wenn das Gerät oder das Anschlusskabel beschädigt ist, muss es durch den Hersteller oder seinen Kundendienst oder eine ähnlich qualizierte Person ersetzt werden, um Ge- fährdungen zu vermeiden. Geben Sie ein defektes Gerät zur Repara- tur an einen autorisierten Fach betrieb oder den Dirt Devil Kundendienst, >„International Service“ auf Seite 2. Verwenden Sie niemals ein defektes Gerät oder ein defektes Anschlusskabel. zur bestimmungsgemäßen Verwen- dung Das Gerät darf nur im Haushalt eingesetzt werden. Es ist für eine gewerbliche Nutzung nicht geeignet. Verwenden Sie das Gerät ausschließlich zum Reinigen leicht ver- schmutzter, trockener Hartböden, Teppiche oder Garnituren. Jede weitere Verwendung gilt als nicht bestimmungsgemäß und ist untersagt. Verboten ist insbesondere Folgendes: Das Saugen von – Menschen, Tieren, Panzen oder am Körper bendlichen Kleidungsstücken Hohes Verletzungsrisiko!

9– glühender Asche, brennenden Zigaret- ten, Streichhöl zern und leicht entzünd- lichen Stoen Brandgefahr! – Wasser und anderen Flüssigkeiten Kurzschlussgefahr! – Toner (für Laserdru cker, Kopierer etc.) Brand- und Explosionsgefahr! Die Verwendung – in der Nähe von explosiven oder leicht entzündlichen Stoen Brand- und Explosionsgefahr! – im Freien Zerstörungsgefahr durch Regen und Schmutz! – von Nicht-Original zubehör Beein- trächtigung der Gerätesicherheit! Selbstständige Reparatureingrie Verletzungsgefahr und Erlöschen des Anspruchs auf kostenfreien Ersatz! zur Entsorgung Entsorgen Sie das Gerät nach Gebrauchs- ende ausschließlich umwelt gerecht und wie beschrieben, >„Umweltschutz und Entsorgung“ auf Seite 7.

DEVorbereitungen Gerät kennenlernen Abb.

Ein-/Aus-Schal- ter;

Stromkabel mit Stecker;

Staubbehälterdeckel;

Saugschlauchaufnahme;

Teleskoprohr- Arretierung;

3in1-Kombidüse Auspacken und montieren ACHTUNG! Stellen Sie bei Verwendung der Mini-Turbobürste (optional) (Abb.

) sicher, dass der Unter- grund der rotierenden Bürstwalze unbeschadet standhält. HINWEIS: Falls Sie eine der kleinen Zubehördüsen einset- zen wollen: Wir empfehlen, die Düsen direkt auf den Handgriff zu stecken (Abb.

Überprüfen Sie den ausgepackten Inhalt auf Vollständigkeit (Abb.

). Sollten Sie einen Transport- schaden bemerken oder sollte etwas fehlen, wenden Sie sich umgehend an Ihren Händler.

Stecken Sie den Saugschlauchadapter in die Saugschlauchauf- nahme (Abb.

). Der Verriegelungsmechanismus des Saugschlauchadapters muss hör- und spürbar einrasten. Prüfen Sie ihn auf festen Sitz.

Stecken Sie das Teleskoprohr in den Handgri (Abb.

Passen Sie die Länge des Teleskoprohrs wie darge- stellt an (Abb.

Bringen Sie die Düse Ihrer Wahl am unteren Ende des Teleskoprohrs an. Eventuell ist es erforderlich, die beiden Teile beim Zusammenste- cken etwas gegeneinander zu drehen (Abb.

Staubsaugen ACHTUNG! Achten Sie insbesondere beim Saugen von Trep- pen darauf, dass Sie sich stets oberhalb des Geräts befinden. Anderenfalls besteht die Gefahr, dass das Gerät herabstürzt und Sie verletzt. HINWEIS: Der Nebenluftregler muss im Normalfall voll- ständig geschlossen sein. Mit Hilfe des Neben- luftreglers (Abb.

) können Sie bei Bedarf die Saugleistung schnell reduzieren, z. B. um ein- gesaugte Gardinen wieder freizugeben. Um den Nebenluftregler zu schließen, schieben Sie ihn nach unten. Um den Nebenluftregler zu öffnen, schieben Sie ihn nach oben.

Ziehen Sie das Stromkabel bis zur gelben Mar- kierung heraus. Haben Sie es zu weit herausgezo- gen, ziehen Sie es mit Hilfe der Kabel aufrolltaste wie- der ein (Abb.

Stecken Sie den Stecker in eine Steckdose mit Schutzkontakt.

Schalten Sie das Ge- rät am Ein-/Aus-Schalter ein (Abb.

Bringen Sie den Umschalter der Bodendüse für Teppichböden in Stellung (Abb.

/A). Nutzen Sie für Hartböden dage- gen Stellung (Abb.

/B). Gerät aufbewahren

Schalten Sie das Gerät aus und ziehen Sie den Ste- cker aus der Steckdose.

Drücken Sie die Kabelauf- rolltaste (Abb.

), bis das Anschlusskabel vollständig eingezogen ist.

Hängen Sie die mit Teleskoprohr oder Handgriff verbundene Boden- oder Parkettdüse in die Parkhalterung ein (Abb.

Gerät warten Staubbehälter leeren und reinigen HINWEIS: Das Gerät besitzt einen Überhitzungsschutz. Es schaltet sich bei Überhitzung (z. B. durch ver- stopfte Düsen oder übervollen Staubbehälter) automatisch ab.

Drücken Sie die Entriegelungstaste und nehmen Sie den Staubbehälter aus dem Gerät (Abb.

Halten Sie den Staubbehälter tief über einen Müll- eimer und drücken Sie erst dann die Entleerungstas- te (Abb.

Halten Sie den Staubbehälter fest und drehen Sie den Separator im Uhrzeigersinn los (Abb.

). Spülen Sie ihn aus und lassen Sie ihn voll- ständig trocknen.

Halten Sie den Staubbehälter fest und drehen Sie das Filtersieb gegen den Uhrzei- gersinn los (Abb.

). Spülen Sie es aus und lassen Sie es vollständig trocknen. Entfernen Sie Staubrück- stände, die eventuell noch am Staubbehälter anhaf- ten.

Setzen Sie das Filtersieb ein und arretieren Sie es durch Drehen gegen den Uhrzeigersinn.

Set- zen Sie den Separator ein und arretieren Sie ihn durch Drehen im Uhrzeigersinn. Schließen Sie den Boden des Staubbehälters.

Drücken Sie den Staubbehäl- ter kräftig zurück in seine Konsole, bis er hörbar ein- rastet (Abb.

11Motorschutzfilter reinigen ACHTUNG! Reinigen Sie die Filter am besten jedes Mal, wenn Sie den Staubbehälter leeren. Die Motorschutzfilter können mit Leitungswasser von Hand ausgewaschen werden. Der Ausblas-filter ist dagegen nicht waschbar. Verwenden Sie das Gerät nur, wenn alle Filter ordnungsgemäß eingesetzt, intakt und trocken sind. Halten Sie den Staubbehälter fest und drehen Sie den Deckel gegen den Uhrzeigersinn ab (Abb.

Nehmen Sie den Deckel ab. Nehmen Sie den Mo-torschutzfilter aus dem Behälter (Abb.

Kon-trollieren Sie den Vormotorschutzfilter. Falls er ver-schmutzt ist, nehmen Sie ihn aus dem Gerät (Abb.

Klopfen Sie die Filter aus. Spülen Sie sie bei Be-darf aus und lassen Sie sie 24 h trocknen. Setzen Sie sie wieder ein. Schließen Sie den Deckel wie abgebil-det (Abb.

Der Ausblasfilter sitzt im rechten Rad. Entriegeln Sie die Radkappe, indem Sie sie gegen den Uhrzeiger-sinn drehen (Abb.

Der Ausblasfilter ist nun frei zugänglich und kann an seiner Lasche herausgenom-men werden (Abb.

Klopfen Sie Verschmutzun-gen aus. Bürsten Sie ihn bei Bedarf mit der 3in1-Kom-bidüse aus. Waschen Sie ihn nicht (Abb.

Setzen Sie den Ausblasfilter wieder ein. Drehen Sie die Rad-kappe im Uhrzeigersinn fest, bis sie hör- und spürbar einrastet (Abb.

Ziehen Sie die Mini-Turbobürste vom Handgriff bzw. vom Teleskoprohr ab. Schrauben Sie den Si-cherungsring gegen den Uhrzeigersinn ab (Abb.

Klappen Sie die Gehäuseoberseite der Mini-Tur-bobürste vorsichtig auf (Abb.

Reinigen Sie die Bürste gründlich von Hand. Machen Sie bei hartnäcki-gen Verschmutzungen vorsichtig Gebrauch von einer Pinzette oder einer Schere. Setzen Sie die Gehäu-seoberseite auf die 3 Nasen der Gehäuseunterseite und klappen Sie die Gehäuseoberseite dann vorsich-tig an (Abb.

Schrauben Sie den Sicherungsring im Uhrzeigersinn wieder auf (Abb.

Zubehör und Ersatzteile

/E) Problembehebung Bevor Sie unser Dirt Devil Serviceteam kontaktieren oder das Gerät an den Dirt Devil Kundendienst sen-den, finden Sie vorab viele zusätzliche Hinweise im Servicebereich unserer Webseite zur Lösung und Be-hebung von Problemen. www.dirtdevil.de/service WARNUNG! Bevor Sie sich auf Problemsuche begeben, schal-ten Sie das Gerät aus und ziehen Sie den Stecker aus der Steckdose. Verwenden Sie niemals ein defektes Gerät.

• 1 turboszczotka mini „Fellino“ – M219 (rys.

*Indikativer jährlicher Energieverbrauch (kWh pro Jahr), basierend auf 50 Reinigungsvorgängen. Der tatsächliche jährliche Energieverbrauch hängt davon ab, wie von dem Gerät Gebrauch gemacht wird. Die Angaben basieren auf der Delegierten Verordnung (EU) Nr. 665/2013 der Kommission vom 3. Mai 2013 zur Ergänzung der Richtlinie 2010/30/EU. Alle in dieser Anweisung nicht genauer beschriebenen Verfahren wurden auf Basis der DIN EN 60312-1:2014 ausgeführt. Stand: Juli 2017 Hinweise zum Energielabel Dieser Universalstaubsauger erreicht die deklarierte Energieezienzklasse und die angegebene Reinigungsklasse auf Teppich mit der mitgeliefer- ten exiblen Bodendüse, wenn die Bürste eingefahren ist. Die Reinigungsklasse auf Hartboden mit Fugen und Ritzen wird mit der mitgelieferten Bodendüse erreicht, wenn der Umschalter auf „Hartboden“ steht (Abb.
