Produkttyp	Ladegerät
Marke	Panasonic
Modell	EY0L81
Eingangsspannung	100-240 V AC, 50/60 Hz
Kompatible Batterietypen	Panasonic Li-Ion-Akkus (10,8 V, 14,4 V, 21,6 V, 28,8 V)
Gewicht	0,93 kg
Abmessungen (L x B x H)	200 x 100 x 80 mm
Ladeanzeige	Grüne LED (Ladevorgang, Ladeende, 80% Ladung)
Warteanzeige	Orange LED (Akku heiß/kalt)
Überhitzungsschutz	Ja, automatische Abschaltung bei zu heißem Akku
Kälteschutz	Ja, Ladeunterbrechung bei Akku < -10 °C
Ladetemperatur	0 °C bis 40 °C
Lagertemperatur	Max. 50 °C
Verwendungszweck	Nur für Innenräume
Sicherheit	Nicht Regen aussetzen, kein Verlängerungskabel verwenden, nicht zerlegen
Wartung	Vor der Reinigung Netzstecker ziehen, Lüftungsschlitze nicht blockieren
Ersatzteile	Spezifische Panasonic-Akkus (EY9L42, usw.)
Reparierbarkeit	Von einem autorisierten Fachmann reparieren lassen
Mitgeliefertes Zubehör	Netzkabel
Anzahl Ports	1

Häufig gestellte Fragen - EY0L81 PANASONIC

Welche Akkutypen kann ich mit dem EY0L81 laden?

Nur Panasonic Li-Ion-Akkus der Serien EY9L, wie die Modelle EY9L41, EY9L42, EY9L61, EY9L81. Verwenden Sie keine Ni-MH- oder Ni-Cd-Akkus.

Wie erkenne ich, wann der Ladevorgang abgeschlossen ist?

Beim EY0L81 erlischt die grüne LED, wenn der Ladevorgang abgeschlossen ist. Beim EY0L80 blinkt sie schnell. Eine 80%-Ladung wird durch langsames Blinken der grünen LED angezeigt.

Was bedeutet die blinkende orange LED?

Die orange LED blinkt, wenn der Akku zu heiß oder zu kalt ist. Der Ladevorgang wird ausgesetzt, bis die Temperatur wieder im zulässigen Bereich (0 °C bis 40 °C) liegt.

Kann ich einen kalten Akku laden?

Ja, aber der Ladevorgang beginnt erst, wenn der Akku mindestens 0 °C erreicht hat. Während der Wartezeit blinkt die orange LED. Es wird empfohlen, den Akku vor dem Laden auf Raumtemperatur erwärmen zu lassen.

Warum lädt mein Akku nicht?

Überprüfen Sie, ob der Akku kompatibel ist (nur Panasonic Li-Ion), die Temperatur zwischen 0 °C und 40 °C liegt, die Kontakte sauber sind und das Ladegerät richtig angeschlossen ist. Wenn die LED aus bleibt oder schnell blinkt (Fehleranzeige), wenden Sie sich an einen autorisierten Händler.

Kann ich ein Verlängerungskabel mit dem Ladegerät verwenden?

Nein, die Verwendung eines Verlängerungskabels wird nicht empfohlen, um Brand- oder Stromschlaggefahr zu vermeiden. Schließen Sie das Ladegerät direkt an eine Steckdose an.

Wo sollte das Ladegerät während des Gebrauchs aufgestellt werden?

Stellen Sie das Ladegerät an einem trockenen, gut belüfteten Ort im Innenbereich auf, geschützt vor Regen, Schnee und direkter Sonneneinstrahlung. Decken Sie das Ladegerät nicht ab und blockieren Sie nicht die Lüftungsschlitze.

Wie pflege ich das Ladegerät?

Ziehen Sie vor der Reinigung immer den Netzstecker. Verwenden Sie ein trockenes Tuch, um Staub zu entfernen. Keine Lösungsmittel verwenden. Überprüfen Sie regelmäßig, ob die Lüftungsschlitze nicht verstopft sind.

Was tun, wenn das Ladegerät beschädigt ist?

Verwenden Sie ein Ladegerät mit beschädigtem Kabel, Stecker oder Gehäuse nicht. Geben Sie es zur Diagnose und Reparatur an einen autorisierten Panasonic-Kundendienst. Versuchen Sie nicht, es selbst zu zerlegen.

Kann ich mit diesem Modell Ni-MH-Akkus laden?

Nein, das Modell EY0L81 ist ausschließlich für Li-Ion-Akkus ausgelegt. Nur das Modell EY0L80 ermöglicht das Laden von Ni-MH/Ni-Cd-Akkus.

BEDIENUNGSANLEITUNG EY0L81 PANASONIC

Vor Inbetriebnahme des Gerätes die Betriebsanleitung gründlich durchlesen und die Broschüre zum späteren Nachschlagen sorgfältig aufbewahren.

Original-Anleitung: Englisch Übersetzung der Original-Anleitung: Andere Sprachen

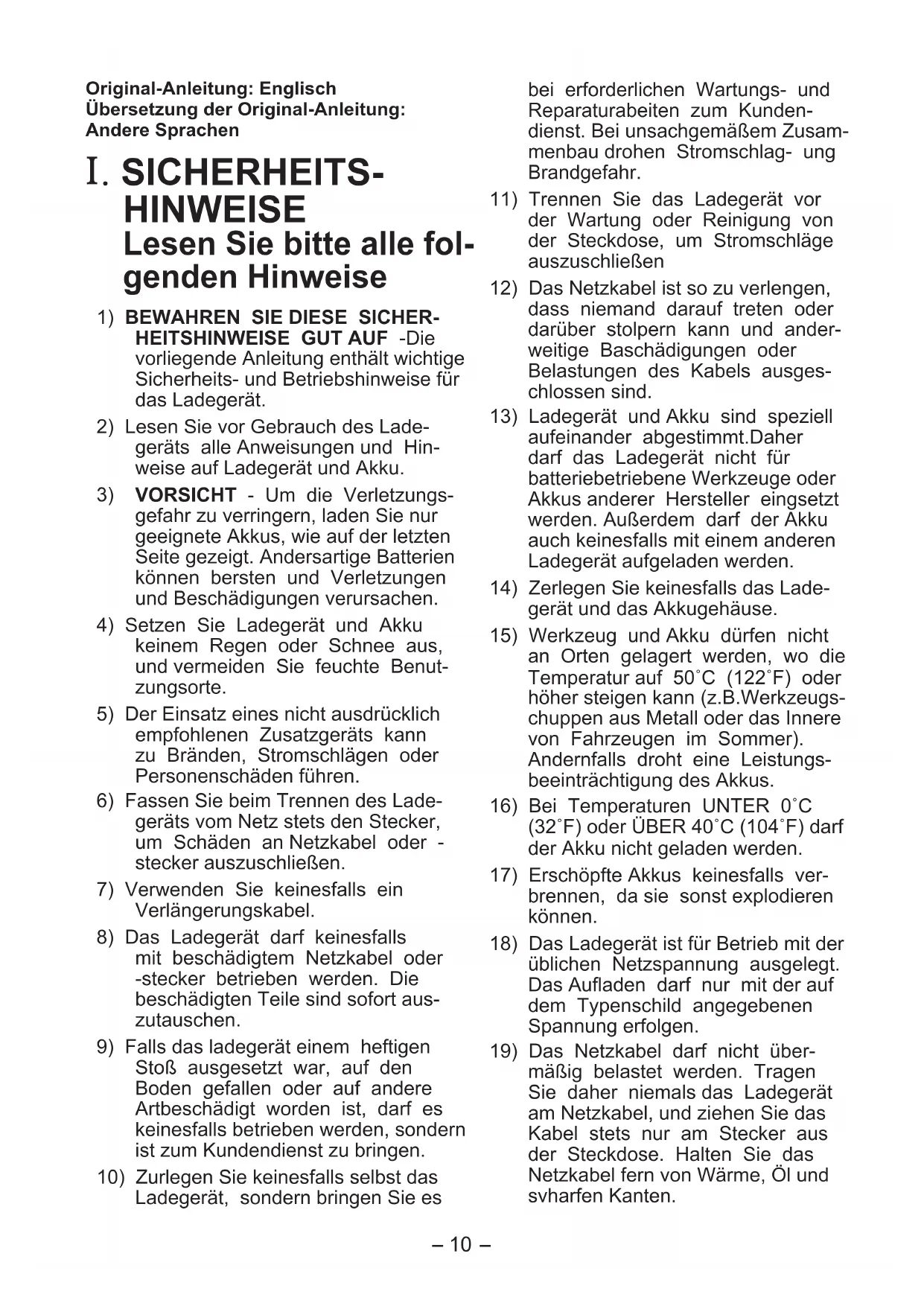

I. SICHERHEITSHINWEISE Lesen Sie alle folgenden Hinweise

1) BEWAHREN SIE DIESE SICHERHEITSHINWEISE GUT AUF - Die vorliegende Anleitung enthält wichtige Sicherheits- und Betriebshinweise für das Ladegerät. 2) Lesen Sie vor Gebrauch des Ladegeräts alle Anweisungen und Hinweise auf Ladegerät und Akku. 3) VORSICHT - Um die Verletzungsgefahr zu verringern, laden Sie nur geeignete Akkus, wie auf der letzten Seite gezeigt. Andersartige Batterien können bersten und Verletzungen und Beschädigungen verursachen. 4) Setzen Sie Ladegerät und Akku keinem Regen oder Schnee aus, und vermeiden Sie feuchte Benutzungsorte. 5) Der Einsatz eines nicht ausdrücklich empfohlenen Zusatzgeräts kann zu Bränden, Stromschlägen oder Personenschäden führen. 6) Fassen Sie beim Trennen des Ladegeräts vom Netz stets den Stecker, um Schaden an Netzkabel oder Stecker zu vermeiden. 7) Verwenden Sie keinesfalls ein Verlängerungskabel. 8) Das Ladegerät darf keinesfalls mit beschädigtem Netzkabel oder Stecker betrieben werden. Die beschädigten Teile sind sofort auszutauschen. 9) Falls das Ladegerät einem heftigen Stoß ausgesetzt war, auf den Boden gefallen oder auf andere Art beschädigt worden ist, darf es keinesfalls betrieben werden, sondern ist zum Kundendienst zu bringen. 10) Zerlegen Sie keinesfalls selbst das Ladegerät, sondern bringen Sie es

bei erforderlichen Wartungs- und Reparaturarbeiten zum Kundendienst. Bei unsachgemäßem Zusammenbau drohen Stromschlag- und Brandgefahr.

11) Trennen Sie das Ladegerät vor der Wartung oder Reinigung von der Steckdose, um Stromschläge auszuschließen. 12) Das Netzkabel ist so zu verlegen, dass niemand darauf treten oder darüber stolpern kann und anderweitige Beschädigungen oder Belastungen des Kabels ausgeschlossen sind. 13) Ladegerät und Akku sind speziell aufeinander abgestimmt. Daher darf das Ladegerät nicht für batteriebetriebene Werkzeuge oder Akkus anderer Hersteller eingesetzt werden. Außerdem darf der Akku auch keinesfalls mit einem anderen Ladegerät aufgeladen werden. 14) Zerlegen Sie keinesfalls das Ladegerät und das Akkugehäuse. 15) Werkzeug und Akku dürfen nicht an Orten gelagert werden, wo die Temperatur auf 50°C (122°F) oder höher steigen kann (z.B. Werkzeugschuppen aus Metall oder das Innere von Fahrzeugen im Sommer). Andernfalls droht eine Leistungsbeeinträchtigung des Akkus. 16) Bei Temperaturen unter 0°C (32°F) oder über 40°C (104°F) darf der Akku nicht geladen werden. 17) Erschöpfte Akkus keinesfalls verbrennen, da sie sonst explodieren können. 18) Das Ladegerät ist für Betrieb mit der üblichen Netzspannung ausgelegt. Das Aufladen darf nur mit der auf dem Typenschild angegebenen Spannung erfolgen. 19) Das Netzkabel darf nicht übermäßig belastet werden. Tragen Sie daher niemals das Ladegerät am Netzkabel, und ziehen Sie das Kabel stets nur am Stecker aus der Steckdose. Halten Sie das Netzkabel fern von Wärme, Öl und scharfen Kanten.

20) Laden Sie den Akku an einem gut belüfteten Ort, und decken Sie Ladegerät und Akku während des Ladevorgangs keinesfalls mit einem Tuch oder dgl. ab. 21) Der Akku darf keinesfalls kurzgeschlossen werden. Ein Kurzschluss kann zu Überhitzung und Verbrennungen führen. 22) HINWEIS: Wird das Netzkabel des Ladegeräts beschädigt, so darf es nur von einer Vertrags-Reparaturwerkstatt des Herstellers ausgetauscht werden, da für diese Arbeit Spezialwerkzeug erforderlich ist. 23) Das Gerät sollte nicht von jungen Kindern oder gebrechlichen Personen ohne Beaufsichtigung benutzt werden. 24) Kleine Kinder sollen beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät spielen.

Symbol	Bedeutung
	Zur Verminderung der Verletzungsgefahr muss die Bedienungsanleitung gründlich gelesen werden.
	Nur für Inneneinsatz.

WARNUNG:

• Verwenden Sie nur die Panasonic-Akkus, die für den Einsatz mit dieser Akku-Maschine ausgelegt sind.
• Panasonic übernimmt keine Verantwortung für etwaige Schäden oder Unfälle, die durch den Gebrauch von recycelten und gefälschten Akkus verursacht werden.
• Werfen Sie den Akku nicht ins Feuer, und setzen Sie ihn auch keiner übermäßigen Wärme aus.
• Unterlassen Sie das Einschlagen von Nägeln in den Akku sowie Erschüttern, Zerlegen oder Abändern des Akkus.
• Achten Sie darauf, dass keine Metallgegenstände mit den Kontakten des Akkus in Berührung kommen.
• Unterlassen Sie das Tragen oder Aufbewahren des Akkus zusammen mit Nägeln oder ähnlichen Metallgegenständen im selben Behälter.
• Laden Sie den Akku nicht an einem bereits Ort, wie z. B. in der Nähe eines Feuers oder in direktem Sonnenlicht. Anderenfalls kann der Akku überhitzen, Feuer fangen oder explodieren.
• Verwenden Sie nur das zugehörige Ladegerät zum Laden des Akkus. Anderenfalls kann der Akku auslaufen, überhitzen oder explodieren.
• Nachdem Sie den Akku von der Maschine oder dem Ladegerät abgenommen haben, bringen Sie stets die Akkuabdeckung wieder an. Anderenfalls könnten die Akkukontakte kurzgeschlossen werden, was zu einem Brand führen kann.
• Wenn der Akku schwach geworden ist, ersetzen Sie ihn durch einen neuen. Fortgesetzter Gebrauch eines beschädigten Akkus kann zu Wärmeerzeugung, Entzündung oder Bruch führen.

II. AUFLADEN DES AKKUS

Allgemeine Vorsichtsmaßnahmen für Li-Ion/Ni-MH/Ni-Cd-Akkus

HINWEIS:

• Falls die Temperatur des Akkus unter etwa -10°C abfällt, wird der Ladevorgang automatisch abgebrochen, um eine Verschlechterung des Akkus zu verhindern.
• Laden Sie den Akku nicht, wenn seine Temperatur unter 0°C liegt.
• Wenn ein kalter Akku (von etwa 0°C (32°F) oder weniger) in einem warmen Raum aufgeladen werden soll, halten Sie den Akku für mindestens eine Stunde in dem Raum und laden Sie ihn auf, wenn er sich auf Raumtemperatur erwärmt hat. Den Akku abkühlen lassen, wenn mehr als zwei Akku-Sätze hintereinander aufgeladen werden.
• Stecken Sie Ihre Finger nicht in die Kontaktöffnung, wenn das Ladegerät festgehalten wird oder bei anderen Gelegenheiten.

gerät festgehalten wird oder bei anderen Gelegenheiten.

Um die Gefahr eines Brandes oder Schadens am Ladegerät zu verhindern.

Um die Gefahr eines Brandes oder Schadens am Ladegerät zu verhindern.

• Keinen Motorgenerator als Spannungsquelle benutzen.
• Decken Sie die Entlüftungsöffnungen des Ladegerätes und den Akku nicht ab. Trennen Sie das Ladegerät vom Stromnetz, wenn es nicht benutzt wird.

Li-Ion-Akku

HINWEIS:

Beim Kauf ist Ihr Akku nicht voll aufgeladen. Laden Sie daher den Akku vor Gebrauch auf.

Ladegerät (EY0L80/EY0L81)

Der Akku EY9L42 kann nur mit dem Ladegerät EY0L81 geladen werden.

1. Ladegerät an Wandsteckdose anschließen.
2. Akku fest in das Ladegerät schieben.

1 Die Ausrichtmarkierungen ausrichten, und den Akku in das Dock des Ladegerätes einsetzen. 2 In Pfeilrichtung nach vorn schieben.

Abgebildet: EY0L80

1. Während des Ladens leuchtet die Ladekontrollampe.

Mit Erreichen der vollen Ladung spricht automatisch eine interne, elektronische Schaltung an, die ein Überladen verhindert.

Das Laden beginnt nicht, solange der Akku noch heiß ist (wie z.B. unmittelbar nach intensivem Gebrauch).

Die Bereitschaftslampe blinkt in Orange, bis der Akku abgekühlt ist.

Das Laden beginnt dann automatisch.

1. Die Ladekontrolllampe (grün) blinkt langsam, wenn der Akku zu etwa 80% aufgeladen ist.
2. Status: Laden abgeschlossen

EY0L80: Die Ladekontrolllampe (grün) beginnt schnell zu blinken.

EY0L81: Die Ladekontrolllampe (grün) erlischt.

1. Falls die Betriebslampe nicht unmittelbar nach dem Anschluss des Ladegeräts aufleuchtet oder die Ladekontrolllampe nach Ablauf der normalen Ladezeit nicht schnell in Grün blinkt, konsultieren Sie einen Vertragshändler.
2. Wenden Sie sich an einen Vertragshändler, falls nach Ablauf der Standard-Ladezeit Folgendes auftritt:

EY0L80: Falls die Betriebslampe nicht unmittelbar nach dem Anschluss des Ladegeräts aufleuchtet, oder die Ladekontrolllampe (grün) nicht schnell blinkt.

EY0L81: Falls die Ladekontrolllampe (grün) nicht erlischt.

Ni-MH/Ni-Cd-Akku

HINWEIS:

Beim ersten Aufladen der Akkus oder beim Aufladen nach längerer Ruhezeit die Akkus etwa 24 Stunden lang aufladen, um die volle Kapazität zu erreichen.

Ladegerät (EY0L80)

1. Ladegerät an Wandsteckdose anschließen.

HINWEIS:

Beim Einführen des Steckers in eine Netzsteckdose können Funken erzeugt werden, was jedoch in Bezug auf die Sicherheit kein Problem darstellt.

1. Akku fest in das Ladegerät schieben.

1. Während des Ladens leuchtet die Ladekontrollampe.

Mit Erreichen der vollen Ladung spricht automatisch eine interne, elektronische Schaltung an, die ein Überladen verhindert.

Das Laden beginnt nicht, solange der Akku noch heiß ist (wie z.B. unmittelbar nach intensivem Gebrauch). Die Bereitschaftslampe blinkt in Orange, bis der Akku abgekühlt ist. Das Laden beginnt dann automatisch.

1. Wenn der Ladevorgang beendet ist, beginnt die Ladekontrollampe schnell in Grün zu blinken.
2. Wenn die Ladekontrolllampe nicht unmittelbar nach dem Anschließen des Netzkabels aufleuchtet oder nach Ablauf der normalen Ladezeit nicht erlischt, wenden Sie sich bitte an einen autorisierten Fachhändler.
3. Wird ein voll aufgeladener Akku erneut in das Ladegerät eingesetzt, leuchtet die Ladekontrollampe auf. Nach einigen Minuten beginnt die Ladekontrollampe rascher zu blinken und zeigt an, dass der Ladevorgang abgeschlossen ist.

ANZEIGELAMPEN

	Ladekontrollampe
	Grün (Links)	Orange (Rechts)
(Nur EY0L80)			Das Ladegerät ist an eine Netzsteckdose angeschlossen. Ladebereitschaft hergestellt.
	(EY0L80)	(EY0L80)	Ladevorgang ist abgeschlossen. (Volle Ladung.)
	(EY0L81)	(EY0L81)
			Der Akku ist zu etwa 80% aufgeladen. (Nutzbare Ladung. Nur Li-Ion.)
			Ladevorgang lαuft.
			Akku ist kalt. Der Akku wird langsam geladen, um seine Belastung zu reduzieren. (Nur Li-Ion.)
			Der Akku ist warm geworden. Der Ladevorgang beginnnt wied-er, wenn die Temperatur des Akku gefallen ist.Betragt die Temperatur des Akkus -10°C oder weniger, beginnnt die Ladekontrolllampe (orange) ebenfalls zu blinken. Der Ladevorgang beginnnt, wenn die Temperatur des Akkus steigt (Nur Li-Ion).
	(EY0L80)	(EY0L80)	Keine Ladung möglich. Verstaubt oder Defekt des Akkus.
	(EY0L81)	(EY0L81)

Blinkt Schnell Blinkt

Leuchtet Erlischt

Benutzerinformation zur Sammlung und Entsorgung von veralteten Geräten und benutzten Batterien

Cd

Diese Symbole auf den Produkten, Verpackungen und/oder Begleitdokumenten bedeuten, dass benutzte elektrische und elektronische Produkte und Batterien nicht in den allgemeinen Hausmüll gegeben werden sollen. Bitte bringen Sie diese alten Produkte und Batterien zur Behandlung, Aufarbeitung bzw. zum Recycling gemäß Ihrer Landesgesetzgebung und den Richtlinien 2002/96/EG und 2006/66/EG zu Ihren zuständigen Sammelpunkten. Indem Sie diese Produkte und Batterien ordnungsgemäß entsorgen, tragen Sie dazu bei, wertvolle Ressourcen zu schützen und eventuelle negative Auswirkungen auf die menschliche Gesundheit und die Umwelt zu vermeiden, die anderenfalls durch eine unsachgemäße Abfallbehandlung auftreten können. Wenn Sie ausführlichere Informationen zur Sammlung und zum Recycling alter Produkte und Batterien wünschen, wenden Sie sich bitte an Ihre örtlichen Verwaltungsbehörden, Ihren Abfallentsorgungsdienstleister oder an die Verkaufseinrichtung, in der Sie die Gegenstände gekauft haben. Gemäß Landesvorschriften können wegen nicht ordnungsgemäßer Entsorgung dieses Abfalls Strafgelder verhängt werden.

Für geschäftliche Nutzer in der Europäischen Union

Wenn Sie elektrische oder elektronische Geräte entsorgen möchten, wenden Sie sich wegen genauerer Informationen bitte an Ihren Händler oder Lieferanten.

[Informationen zur Entsorgung in Ländern außerhalb der Europäischen Union]

Diese Symbole gelten nur innerhalb der Europäischen Union. Wenn Sie solche Gegenstände entsorgen möchten, erfragen Sie bitte bei den örtlichen Behörden oder Ihrem Händler, welches die ordnungsgemäße Entsorgungsmethode ist.

Hinweis zum Batteriesymbol (unter zwei Symbolbeispiele):

Dieses Symbol kann in Kombination mit einem chemischen Symbol verwendet werden. In diesem Fall erfüllt es die Anforderungen derjenigen Richtlinie, die für die betreffende Chemikalie erlassen wurde.

III. TECHNISCHE DATEN

Modell EY0L80 EY0L81
Nennleistung Siehe Leistungsschild auf der Unterseite des Ladegerätes.
Gewicht 0,95 kg (2,1 lbs)	0,93 kg (2 lbs)

[Li-Ion-Akku]

		10,8 V 14,4 V
		EYFB30 EY9L41	EY9L42
Ladezeit		Nutzbar: 40 Min.	Nutzbar: 45 Min.	Nutzbar: 30 Min.
		Voll: 65 Min.	Voll: 60 Min.	Voll: 35 Min.
Ladegerät	EY0L80	○	○	—
	EY0L81	○ ○ ○
		21,6 V 28,8 V
		EY9L61 EY9L81
Ladezeit		Nutzbar: 55 Min.		Nutzbar: 65 Min.
		Voll: 70 Min.		Voll: 80 Min.
Ladegerät	EY0L80	○		○
	EY0L81	○		○

[Ni-MH/Ni-Cd-Akku]

Ladezeit	7,2 V	9,6 V 12	V 15,6	V 18	V 24	V
	EY9065	EY9080	EY9001
	EY9066	EY9086
	20 Min.
		EY9180	EY9101
		EY9182	EY9103
		25 Min.
	EY9166	EY9188	EY9106	EY9136		EY9116
	EY9168		EY9107			EY9117
	30 Min.					60 Min.
	EY9268 E	EY9200	EY9230	EY9210		90 Min.
	45 Min.
			EY9201	EY9231	EY9251
			55 Min.		65 Min.

HINWEIS: Diese Tabelle kann Modelle enthalten, die möglicherweise in Ihrem Wohngebiet nicht angeboten werden. Bitte nehmen Sie auf den neuesten Generalkatalog Bezug.
