Produkttyp	Batteriladdare
Märke	Panasonic
Modell	EY0L81
Ingångsspänning	100-240 V AC, 50/60 Hz
Kompatibla batterityper	Panasonic Li-ion-batterier (10,8 V, 14,4 V, 21,6 V, 28,8 V)
Vikt	0,93 kg
Mått (L x B x H)	200 x 100 x 80 mm
Laddningsindikator	Grön lampa (laddar, laddad, 80 % laddning)
Väntelägeindikator	Orange lampa (varmt/kallt batteri)
Överhettningsskydd	Ja, automatisk avstängning om batteriet är för varmt
Kylskydd	Ja, laddningen pausas om batteriet < -10 °C
Laddningstemperatur	0 °C till 40 °C
Förvaringstemperatur	Max 50 °C
Avsedd användning	Endast inomhus
Säkerhet	Får inte utsättas för regn, använd inte förlängningssladd, demontera inte
Underhåll	Koppla bort före rengöring, blockera inte ventilationsöppningar
Reservdelar	Specifika Panasonic-batterier (EY9L42, etc.)
Reparationsbarhet	Låt repareras av en auktoriserad specialist
Ingående tillbehör	Strömkabel
Antal portar	1

Vanliga frågor - EY0L81 PANASONIC

Vilka batterityper kan jag ladda med EY0L81?

Endast Panasonic Li-ion-batterier från EY9L-serien, modeller som EY9L41, EY9L42, EY9L61, EY9L81. Använd inte Ni-MH- eller Ni-Cd-batterier.

Hur vet jag när laddningen är klar?

På EY0L81 släcks den gröna lampan när laddningen är klar. På EY0L80 blinkar den snabbt. En 80 %-laddning indikeras med långsam blinkning av den gröna lampan.

Vad betyder den blinkande orange lampan?

Den orange lampan blinkar när batteriet är för varmt eller för kallt. Laddningen pausas tills temperaturen återgår till acceptabelt intervall (0 °C till 40 °C).

Kan jag ladda ett kallt batteri?

Ja, men laddningen startar inte förrän batteriet når minst 0 °C. Den orange lampan blinkar under väntetiden. Rekommendation är att låta batteriet värmas upp till rumstemperatur innan laddning.

Varför laddas inte mitt batteri?

Kontrollera att batteriet är kompatibelt (endast Panasonic Li-ion), att temperaturen är mellan 0 °C och 40 °C, att kontakterna är rena och att laddaren är korrekt ansluten. Om lampan förblir släckt eller blinkar snabbt (indikerar fel), kontakta en auktoriserad återförsäljare.

Kan jag använda en förlängningssladd med laddaren?

Nej, användning av förlängningssladd rekommenderas inte för att undvika brand- eller elstötrisk. Anslut laddaren direkt till ett vägguttag.

Var ska jag placera laddaren under användning?

Placera laddaren på en torr, välventilerad plats inomhus, skyddad från regn, snö och direkt solljus. Täck inte över laddaren och blockera inte ventilationsöppningarna.

Hur underhåller jag laddaren?

Koppla alltid bort laddaren före rengöring. Använd en torr trasa för att ta bort damm. Använd inte lösningsmedel. Kontrollera regelbundet att ventilationsöppningarna inte är blockerade.

Vad gör jag om laddaren är skadad?

Använd inte en laddare med skadad kabel, kontakt eller hölje. Lämna den till en auktoriserad Panasonic-reparatör för diagnos och reparation. Försök inte demontera den själv.

Kan jag ladda Ni-MH-batterier med denna modell?

Nej, modellen EY0L81 är endast avsedd för Li-ion-batterier. Endast modell EY0L80 kan ladda Ni-MH/Ni-Cd-batterier.

BRUKSANVISNING EY0L81 PANASONIC

Läs igenom hela bruksanvisningen innan batteriladdaren tas i bruk. Spara bruksanvisningen för senare användning.

Före enheten tas i bruk, vänligen läs dessa alla anvisningar och uppbevara därefter bruksanvisningen för senare bruk.

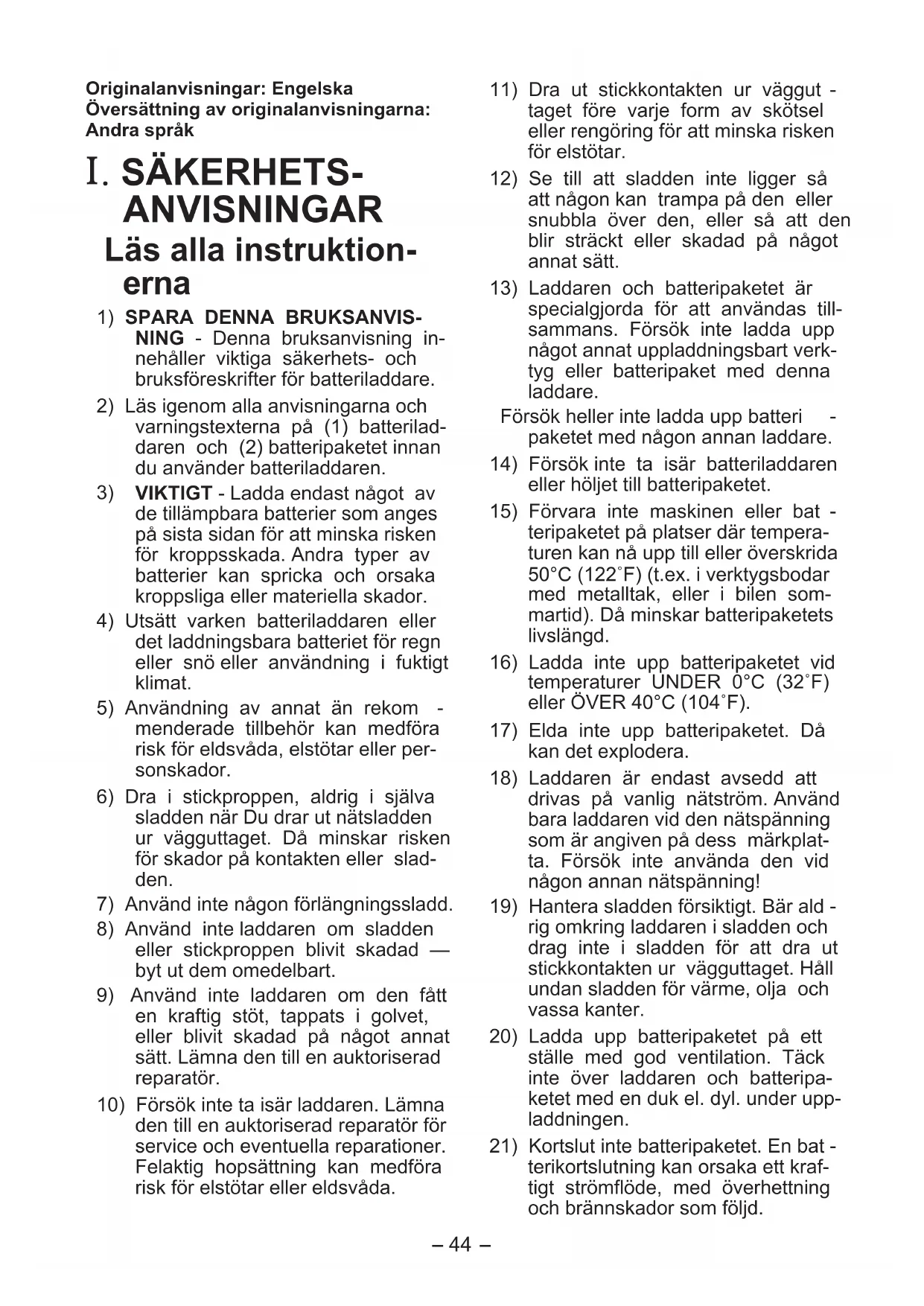

Originalanvisningar: Engelska Översättning av originalanvisningarna: Andra språk

I. SÄKERHETSANVISNINGAR Läs alla instruktionerna

1) SPARA DENNA BRUKSANVISNING - Denna bruksanvisning innehåller viktiga säkerhets- och bruksföreskrifter för batteriladdare. 2) Läs igenom alla anvisningarna och varningstexterna på (1) batteriladdaren och (2) batteripaketet innan du använder batteriladdaren. 3) VIKTIGT - Ladda endast något av de tillämpliga batterier som anges på sista sidan för att minska risken för kroppsskada. Andra typer av batterier kan spricka och orsaka kroppsliga eller materiella skador. 4) Utsätt varken batteriladdaren eller det laddningsbara batteriet för regn eller snö eller användning i fuktigt klimat. 5) Användning av annat än rekommenderade tillbehör kan medföra risk för eldsvåda, elstötar eller personskador. 6) Dra i stickproppen, aldrig i själva sladden när Du drar ut nätsladden ur vägguttaget. Då minskar risken för skador på kontakten eller sladden. 7) Använd inte någon förlängningssladd. 8) Använd inte laddaren om sladden eller stickproppen blivit skadad — byt ut dem omedelbart. 9) Använd inte laddaren om den fått en kraftig stöt, tappats i golvet, eller blivit skadad på något annat sätt. Lämna den till en auktoriserad reparatör. 10) Försök inte ta isär laddaren. Lämna den till en auktoriserad reparatör för service och eventuella reparationer. Felaktig hopsättning kan medföra risk för elstötar eller eldsvåda.

11) Dra ut stickkontakten ur vägguttaget före varje form av skötsel eller rengöring för att minska risken för elstötar. 12) Se till att sladden inte ligger så att någon kan trampa på den eller snubbla över den, eller så att den blir sträckt eller skadad på något annat sätt. 13) Laddaren och batteripaketet är specialgjorda för att användas tillsammans. Försök inte ladda upp något annat uppladdningsbart verktyg eller batteripaket med denna laddare.

Försök heller inte ladda upp batteripaketet med någon annan laddare.

14) Försök inte ta isär batteriladdaren eller höljet till batteripaketet. 15) Förvara inte maskinen eller batteripaketet på platser där temperaturen kan nå upp till eller överskrida 50°C (122°F) (t.ex. i verktygsbodar med metalltak, eller i bilen sommartid). Då minskar batteripaketets livslängd. 16) Ladda inte upp batteripaketet vid temperaturer UNDER 0°C (32°F) eller ÖVER 40°C (104°F). 17) Elda inte upp batteripaketet. Då kan det explodera. 18) Laddaren är endast avsedd att drivas på vanlig nätström. Använd bara laddaren vid den nätspänning som är angiven på dess märkplatta. Försök inte använda den vid någon annan nätspänning! 19) Hantera sladden försiktigt. Bär aldrig omkring laddaren i sladden och drag inte i sladden för att dra ut stickkontakten ur vägguttaget. Håll undan sladden för värme, olja och vassa kanter. 20) Ladda upp batteripaketet på ett ställe med god ventilation. Täck inte över laddaren och batteripaketet med en duk el. dyl. under uppladdningen. 21) Kortslut inte batteripaketet. En batterikortslutning kan orsaka att kraftigt strömflöde, med överhettning och brännskador som följd.

22) OBSERVERA: Om laddarens anslutningsledning blir skadad krävs specialverktyg för utbytet. Reparationen måste därför utföras av auktoriserad serviceverkstad. 23) Apparaten är inte avsedd för bruk av barn eller sjuka utan tillsyn. 24) Håll småbarn under uppsikt så att de inte leker med apparaten.

Symbol	Betydelse
	För att minska risiken für skador måste användaren lasa och Förstå braupsanvisningen.
	Endast für inomhusbruk.

VARNING:

• Använd inget annat batteri än det laddningsbara Panasonic-batteri som är avsett för detta verktyg.
• Panasonic påtar sig inget ansvar för eventuella skador eller olyckor orsakade av användningen av ett återvunnet batteri eller ett förfalskat batteri.
• Kasta inte det laddningsbara batteriet i eld och utsätt det inte på annat sätt för hög värme.
• För inte in en spik eller dylikt i det laddningsbara batteriet, utsätt det inte för stötar och försök inte ta isär eller modifiera det.
• Låt inget metallföremål komma i kontakt med anslutningskontakterna på det laddningsbara batteriet.
• Bär eller förvara inte det laddningsbara batteriet tillsammans med spikar eller liknande metallföremål.
• Ladda inte batteriet på en alltför varm plats, såsom nära en eldstad eller solen. Det kan leda till att batteriet överhettas, fattar eld eller exploderar.
• Använd endast den särskilt avsedda laddaren till att ladda batteriet med. Annars kan batteriet börja läcka, överhettas eller explodera. Sätt alltid på batteriskyddet efter att det laddningsbara batteriet har demonterats från verktyget eller laddaren. Annars kan det hända att batterikontakterna kortsluts, vilket medför risk för elskada.
• Byt ut batteriet mot ett nytt efter att batteriet försämrats märkbart.

Fortsatt användning av ett skadat batteri kan resultera i värmealstring, antändning eller batterihaveri.

II. BATTERILADDNING

Gemensamma försiktighetsåtgärder för litiumjon- och NiMH/NiCd-batterier

OBSERVERA:

• Om batteriets temperatur sjunker till under cirka -10 °C avbryts laddning automatiskt för att förhindra försämring av batteriets prestanda.
• Ladda inte ett batteri vars temperatur understiger 0 °C.
• När du ska ladda ett kallt batteri (under 0 °C) på ett varmt ställe, ska du låta batteriet ligga på detta ställe minst en timme i förväg så att batteriet får rumstemperatur.
• Kyl ner laddaren om du tänker ladda mer än två batterier i följd.
• Stick inte in fingrarna i kontakthålet när du håller laddaren i handen eller vid andra tidpunkter.

VIKTIGT:

Iaktta följande för att förhindra brand och andra skador.

• Använd inte en motordriven generator som strömkälla.
• Täck inte över ventilationshålen på laddaren och batteriet.
• Koppla loss batteriladdaren från vägguttaget när den inte ska användas.

Litiumjonbatteri

OBSERVERA:

Batteriet är inte helt uppladdat när det säljs. Se till att ladda upp batteriet före användning.

Batteriladdare (EY0L80/EY0L81)

Batteriet EY9L42 kan endast laddas med batteriladdaren EY0L81.

1. Anslut laddaren till ett vägguttag.
2. Sätt i batteriet ordentligt i laddaren.
3. Placera batteriet i dockan på laddaren med anpassningsmärkena placerade mot varandra.
4. Skjut batteriet framåt i pilens riktning.

På bild: EY0L80

1. Under laddningen lyser laddningslampan.

För att förhindra överladdning kopplar en inbyggd brytare automatiskt bort laddningsfunktionen när laddningen är färdig.

• Om batteriet är för varmt (t.ex. direkt efter tungt arbete) startar inte laddningen.

Den orange standby-lampan blinkar tills batteriet har svalnat.

Därefter startar laddningen automatiskt.

1. Den gröna laddningslampan börjar blinka långsamt när batteriet har nått cirka 80% laddning.
2. Fulladdat tillstånd

EY0L80: Laddningslampan (grön) börjar blinka intensivt.

EY0L81: Laddningslampan (grön) slocknar.

1. Om strömindikatorn inte tänds omedelbart efter att laddaren har anslutits till ett nätuttag eller om den gröna laddningslampan inte börjar blinka intensivt efter normal laddningstid, så kontakta en auktoriserad återförsäljare.
2. Rådgör med en auktoriserad återförsäljare, om det följande inträffar efter att normal laddningstid har förflutit:

EY0L80: Strömindikatorn tänds inte omedelbart efter anslutning av laddaren till ett nätuttag eller laddningslampan (grön) blinkar inte intensivt.

EY0L81: Laddningslampan (grön) slocknar inte.

NiMH/NiCd-batteri

OBSERVERA:

När batteriet laddas för första gången, eller efter lång lagring, ska det laddas under 24 timmar för att nå full effekt.

Batteriladdare (EY0L80)

1. Anslut laddaren till ett vägguttag.

OBSERVERA:

Det kan uppstå gnistor när kontakten är ansluten till ett vägguttag, men detta utgör inte något säkerhetsproblem.

1. Sätt i batteriet ordentligt i laddaren.

1. Under laddningen lyser laddningslampan.

För att förhindra överladdning kopplar en inbyggd brytare automatiskt bort laddningsfunktionen när laddningen är färdig.

• Om batteriet är för varmt (t.ex. direkt efter tungt arbete) startar inte laddningen.

Den orange standby-lampan blinkar tills batteriet har svalnat. Därefter påbörjas laddningen automatiskt.

1. När laddningen är klar börjar den gröna laddningslampan blinka intensivt.
2. Vänd dig till en auktoriserad återförsäljare om laddningslampan inte tänds omedelbart efter att laddaren anslutits till nätet, eller om den inte släcks efter den normala laddningstiden.
3. Vid isättning av ett fulladdat batteri i laddaren på nytt kommer laddningslampan att tändas. Efter några minuter börjar laddningslampan blinka snabbt för att visa att laddningen är klar.

LAMPINDIKATIONER

	Laddningslampa
	Grön (Vänster) Ørange (Höger)
(Endast EY0L80)			Laddaren År ansluten till vagguttaget. Redo für laddning.
	(EY0L80)(EY0L81)	(EY0L80)(EY0L81)	Laddningen År klar. (Batteriet helt uppladdat.)
			Batteriet År uppladdat till cirka 80%. (Användbar laddning Gäller endast litiumjonbatteri.)
			Laddning pags.
			Batteriet År kallt. Batteriet laddas upp längsamt for att minska belastningen på batteriet. (Gäller endast litiumjonbatteri.)
			Batteriet År for varmt. Laddningen startar:när batteriet har svalnat. Om batteriets temperatur År -10°C erler ägre, sä börjar den orange laddningslampan ocksä att blinka. Laddningen startar)dä after att batteriet har värms upp en aning (Gäller endast litiumjonbatteri).
	(EY0L80)(EY0L81)	(EY0L80)(EY0L81)	Laddningen kan inte starta. För mycket damm eller felaktigt batteri.

Blinkar intensivt

Blinkar

Lyser släckt

Information för användare om insamling och avfallshantering av gammalt material och använda batterier

Dessa symboler på produkter, förpackningar och/eller medföljande dokument betyder att man inte ska blanda elektriska och elektroniska produkter eller batterier med vanliga hushållssopor.

För att gamla produkter och använda batterier ska hanteras och återvinnas på rätt sätt ska man ta dem till passande uppsamlingsställe i enlighet med nationella bestämmelser och direktiven 2002/96/EC och 2006/66/EC.

När du kasserar dessa produkter och batterier på rätt sätt hjälper du till att spara på värdefulla resurser och förebygga en potentiell negativ inverkan på människors hälsa och på miljön som annars skulle kunna uppstå p.g.a. otillbörlig avfallshantering.

För mer information om uppsamling och återvinning av gamla produkter och batterier, var god kontakta din kommun, din avfallshanterare eller det försäljningsställe där du köpte din artikel.

Olämplig avfallshantering kan beläggas med straff i enlighet med nationella bestämmelser.

För affärsanvändare inom den Europeiska Unionen

Om du vill kassera elektrisk eller elektronisk utrustning, var god kontakta din återförsäljare eller leverantör för ytterligare information.

[Information om avfallshantering i länder utanför den Europeiska Unionen]

Dessa symboler är endast giltiga inom den Europeiska Unionen. Om du vill kassera dessa föremål, var god kontakta dina lokala myndigheter eller din lokala återförsäljare och fråga efter rätt metod för avfallshantering.

Notering till batterisymbolen (nedtill, två symbolexempel):

Denna symbol kan användas i kombination med en kemisk symbol. I detta fall iakttar den de krav som ställs upp i direktivet för den aktuella kemikalien.

III. SPECIFIKATIONER

Modell EY0L80 EY0L81
Märkdata Se märkpläten	på undersidan av laddaren.
Vikt 0,95 k	g (2,1 lbs) 0,93 k	g (2 lbs)

Litiumjonbatteri

		10,8 V 14,4 V
		EYFB30 EY9L41	EY9L42
Laddningstid		Användbar uppladdning: 40 min.	Användbar uppladdning: 45 min.	Användbar uppladdning: 30 min.
		Fullständig uppladdning: 65 min.	Fullständig uppladdning: 60 min.	Fullständig uppladdning: 35 min.
Laddare	EY0L80	○	○	—
	EY0L81	○ ○ ○
		21,6 V 28,8 V
		EY9L61 EY9L81
Laddningstid		Användbar uppladdning: 55 min.		Användbar uppladdning: 65 min.
		Fullständig uppladdning: 70 min.		Fullständig uppladdning: 80 min.
Laddare	EY0L80	○		○
	EY0L81	○		○

NiMH/NiCd-batteri

Laddningstid	7,2 V	9,6 V	12 V	15,6 V	18 V	24 V
	EY9065	EY9080	EY9001
	EY9066	EY9086
	20 min.
		EY9180	EY9101
		EY9182	EY9103
		25 min.
	EY9166	EY9188	EY9106	EY9136		EY9116
	EY9168		EY9107			EY9117
			EY9108			60 min.
	30 min.
	EY9268 EY9200 EY9230 EY9210					90 min.
	45 min.
			EY9201	EY9231	EY9251
			55 min.		65 min.

OBSERVERA: Schemat kan innehålla modeller som inte säljs i ditt område. Vi hänvisar till senaste allmänna katalogen.

När du laddar batteripaketet för första gången eller efter längre tids lagring, måste det laddas i 24 timmar för att uppnå full kapacitet.

Batteriladdare (EY0L80)

1. Laddaren ansluts till nätström.

OBSERVERA:

Det kan uppstå gnistor när stickkontakten sätts i växelströmsuttaget, men detta är inte ett säkerhetsproblem.
