BRUKSANVISNING EY0L10 PANASONIC

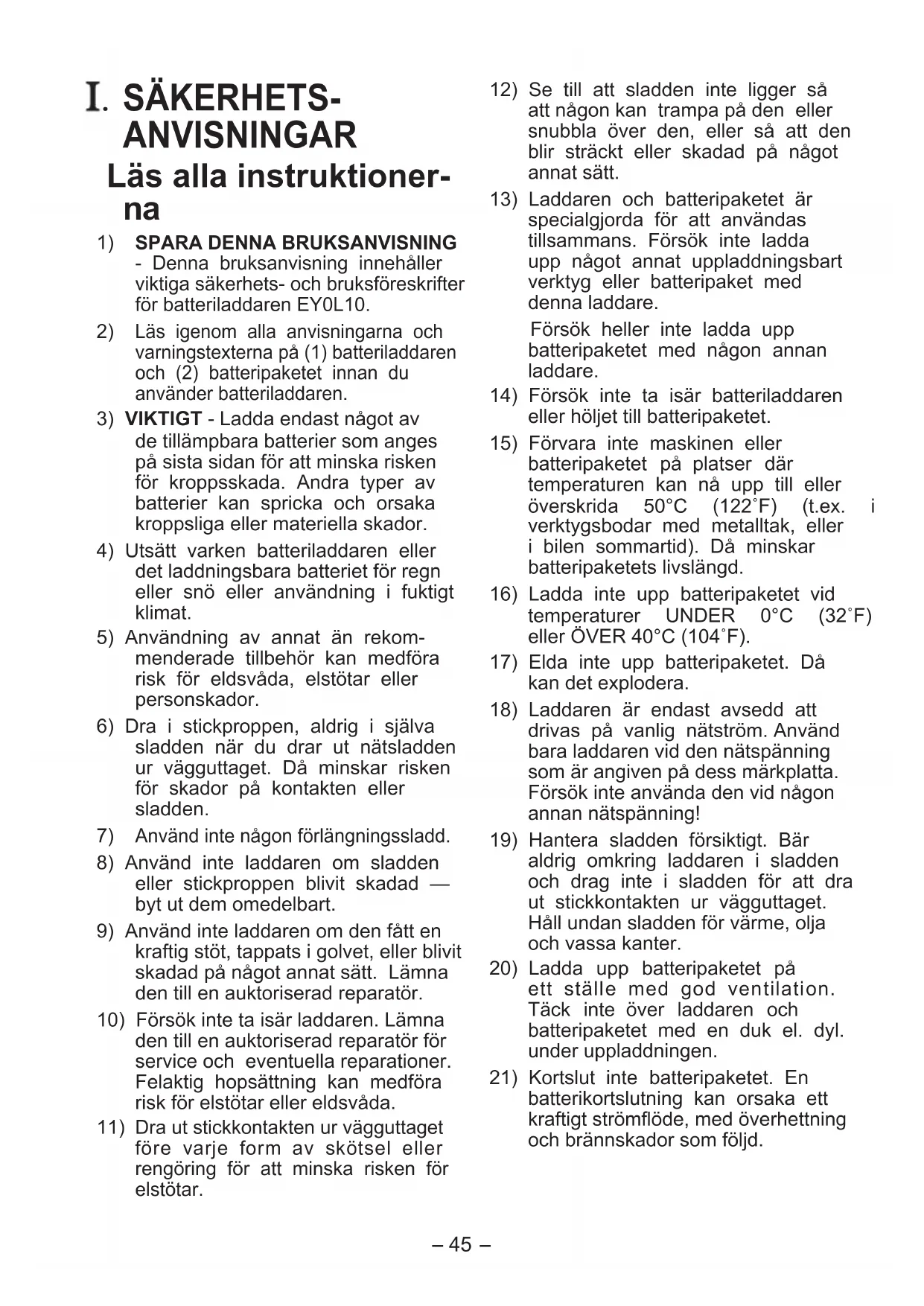

- Denna bruksanvisning innehåller viktiga säkerhets- och bruksföreskrifter för batteriladdaren EY0L10.

Läs igenom alla anvisningarna och varningstexterna på (1) batteriladdaren och (2) batteripaketet innan du använder batteriladdaren.

3) VIKTIGT - Ladda endast något av

de tillämpbara batterier som anges på sista sidan för att minska risken för kroppsskada. Andra typer av batterier kan spricka och orsaka kroppsliga eller materiella skador.

4) Utsätt varken batteriladdaren eller

det laddningsbara batteriet för regn eller snö eller användning i fuktigt klimat.

5) Användning av annat än rekom-

menderade tillbehör kan medföra risk för eldsvåda, elstötar eller personskador.

6) Dra i stickproppen, aldrig i själva

sladden när du drar ut nätsladden ur vägguttaget. Då minskar risken för skador på kontakten eller sladden.

Använd inte någon förlängningssladd.

8) Använd inte laddaren om sladden

eller stickproppen blivit skadad — byt ut dem omedelbart.

9) Använd inte laddaren om den fått en

kraftig stöt, tappats i golvet, eller blivit skadad på något annat sätt. Lämna den till en auktoriserad reparatör.

10) Försök inte ta isär laddaren. Lämna

den till en auktoriserad reparatör för service och eventuella reparationer. Felaktig hopsättning kan medföra risk för elstötar eller eldsvåda. 11) Dra ut stickkontakten ur vägguttaget före varje form av skötsel eller rengöring för att minska risken för elstötar.

12) Se till att sladden inte ligger så

att någon kan trampa på den eller snubbla över den, eller så att den blir sträckt eller skadad på något annat sätt.

13) Laddaren och batteripaketet är

specialgjorda för att användas tillsammans. Försök inte ladda upp något annat uppladdningsbart verktyg eller batteripaket med denna laddare. Försök heller inte ladda upp batteripaketet med någon annan laddare.

14) Försök inte ta isär batteriladdaren

eller höljet till batteripaketet.

15) Förvara inte maskinen eller

batteripaketet på platser där temperaturen kan nå upp till eller överskrida 50°C (122˚F) (t.ex. i verktygsbodar med metalltak, eller i bilen sommartid). Då minskar batteripaketets livslängd.

16) Ladda inte upp batteripaketet vid

temperaturer UNDER 0°C (32˚F) ellerÖVER40°C(104˚F).

17) Elda inte upp batteripaketet. Då

18) Laddaren är endast avsedd att

drivas på vanlig nätström. Använd bara laddaren vid den nätspänning som är angiven på dess märkplatta. Försök inte använda den vid någon annan nätspänning!

19) Hantera sladden försiktigt. Bär

aldrig omkring laddaren i sladden och drag inte i sladden för att dra ut stickkontakten ur vägguttaget. Håll undan sladden för värme, olja och vassa kanter.

20) Ladda upp batteripaketet på

ett ställe med god ventilation. Täck inte över laddaren och batteripaketet med en duk el. dyl. under uppladdningen.

21) Kortslut inte batteripaketet. En

batterikortslutning kan orsaka ett kraftigt strömflöde, med överhettning och brännskador som följd.-

anslutningsledning blir skadad krävs specialverktyg för utbytet. Reparationen måste därför utföras av auktoriserad serviceverkstad.

23) Apparaten är inte avsedd för bruk

av barn eller sjuka utan tillsyn.

24) Håll småbarn under uppsikt så att

de inte leker med apparaten. Symbol Betydelse Läs igenom driftsföreskrifterna före användning. Endast för inomhusbruk. VARNING:

• Använd inget annat batteri än det laddningsbara Panasonic-batteri som är avsett för detta verktyg.

Kasta inte det laddningsbara batteriet i eld och utsätt det inte på annat sätt för hög värme.

För inte in en spik eller dylikt i det laddningsbara batteriet, utsätt det inte för stötar och försök inte ta isär eller modifiera det.

Låt inget metallföremål komma i kon- takt med anslutningskontakterna på det laddningsbara batteriet.

Bär eller förvara inte det laddnings- bara batteriet tillsammans med spikar eller liknande metallföremål.

Ladda inte batteriet på en alltför varm plats, såsom nära en eldstad eller i solen. Det kan leda till att batteriet överhettas, fattar eld eller exploderar.

Använd endast den särskilt avsedda laddaren till att ladda batteriet med. Annars kan batteriet börjar läcka, överhettas eller exploderar.

BATTERILADDNING Gemensamma försiktighetsåt- gärder för litiumjon- och NiCd- batterier OBSERVERA:

• När du ska ladda ett kallt batteri (under0˚C)påettvarmtställe,ska du låta batteriet ligga på detta ställe minst en timme i förväg så att bat- teriet får rumstemperatur. (I annat fall kan det hända att batteriet inte laddas till fullo.)

• Kyl ner laddaren om du tänker ladda mer än två batteri i följd.

• Stick inte in fingrarna i kontakthålet när du håller laddaren i handen eller vid andra tidpunkter. VIKTIGT: Laktta följande för att förhindra brand och andra skador.

• Använd inte en motordriven gene- rator som strömkälla.

Täck inte över ventilationshålen på laddaren och batteriet.

Koppla loss batteriladdaren från vägguttaget, när den inte ska användas. Litiumjonbatteri OBSERVERA: Batteriet är inte helt uppladdat när det säljs. Se till att ladda upp batteriet före användning. Batteriladdare (EY0L10)

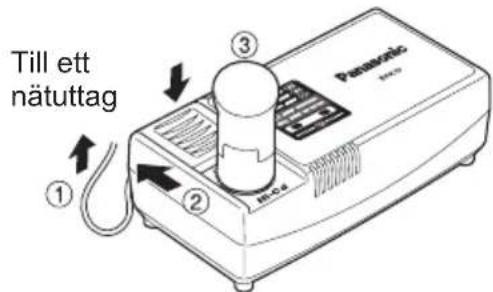

1. Anslut laddaren till ett vägguttag.

OBSERVERA: Det kan uppstå gnistor när kontakten är ansluten till ett vägguttag, men detta utgör inte något säkerhets- problem.

2. Skjut batteridockningsluckan åt sidan,

så att litiumjonbatteriet kan sättas i. ●Kontrollera att luckan är ordentligt spärrad.

3. Sätt i batteriet ordentligt i laddaren.-

4. Under laddningen lyser laddningslam-

pan. För att förhindra överladdning kopplar en inbyggd brytare automatiskt bort laddningsfunktionen när laddningen är färdig.

Om batteriet är för vamt (t.ex. direkt efter tungt arbete) startar inte ladd- ningen. Den orange standby-lampan blinkar tills batteriet har svalnat. Därefter påbörjas laddningen auto- matiskt

Den gröna laddningslampan börjar blinka långsamt när batteriet har nått cirka 80 % laddning.

När laddningen är klar börjar den gröna laddningslampan blinka intensivt.

7. Om batteriets temperatur är 0°C eller

lägre, så tar det längre tid än normalt att ladda upp batteriet helt. Även när batteriet har laddats upp helt har det bara cirka 50 % av den styrka som gäller för ett batteri som laddats upp helt vid normala temperaturförhållan- den.

Om strömindikatorn inte tänds omedel- bart efter att laddaren har anslutits till ett nätuttag eller om den gröna ladd- ningslampan inte börjar blinka intensivt efter normal laddningstid, så kontakta en auktoriserad återförsäljare.

9. Vid isättning av ett fulladdat batteri i

laddaren på nytt kommer laddnings- lampan att tändas. Efter några minuter börjar laddningslampan blinka snabbt för att visa att laddningen är klar. NiCd-batteri OBSERVERA: När batteriet laddas för första gång- en, eller efter lång lagring, skall det laddas under 24 timmar för att nå full effekt. Batteriladdare (EY0L10)

1. Anslut laddaren till ett vägguttag.

OBSERVERA: Det kan uppstå gnistor när kon- takten är ansluten till ett väggut- tag, men detta utgör inte något säkerhetsproblem.

2. Skjut batteridockningsluckan åt sidan,

så att NiCd-batteriet kan sättas i. ●Kontrolleraattluckanärordentligtspär- rad.

3. Sätt i batteriet ordentligt i laddaren.

4. Under laddningen lyser laddningslam-

pan. För att förhindra överladdning kopplar en inbyggd brytare automatiskt bort laddningsfunktionen när laddningen är färdig.

Om batteriet är för vamt (t.ex. direkt efter tungt arbete) startar inte ladd- ningen. Den orange standby-lampan blinkar tills batteriet har svalnat. Därefter påbörjas laddningen automatiskt.

5. När laddningen är klar börjar den

gröna laddningslampan blinka inten- sivt.

6. Vänd dig till en auktoriserad återför-

säljare om laddningslampan inte tänds omedelbart efter att laddaren anslutits till nätet, eller om den inte släcks efter den normala laddningstiden.

7. Vid isättning av ett fulladdat batteri i

laddaren på nytt kommer laddnings- lampan att tändas. Efter några minut- er börjar laddningslampan blinka snabbt för att visa att laddningen är klar.-

LAMPINDIKATIONER Lysande grön Laddaren är ansluten till vägguttaget. Redo för laddning. Intensivt blinkande grön Laddningen är klar (batteriet helt uppladdat). Blinkande grön Batteriet är uppladdat till cirka 80 % (användbar laddning, gäller endast litiumjonbatteri). Lysande grön Laddning pågår. Lysande orange Batteriet är kallt. Batteriet laddas upp långsamt för att minska belastningen på batteriet (gäller endast litiumjonbatteri). Blinkande orange Batteriet är för varmt. Laddningen startar när batteriet har svalnat. Laddningslampor (för laddningstillstånd) Vänster: grön lampa; Höger: orange lampa Intensivt blinkande både orange och grön Laddningen kan inte starta. För mycket damm eller felaktigt batteri. Om batteriets temperatur är –10°C eller lägre, så börjar den orange laddningslampan också att blinka. Laddningen startar då efter att batteriet har värmts upp en aning (gäller endast litiumjonbatteri). Information för användare om hopsamling och avfallshantering av gammalt material och använda batterier Dessa symboler på produkter, förpackningar och/eller medföljande dokument betyder att man inte ska blanda elektriska och elektroniska produkter eller batterier med vanliga hushållssopor. För att gamla produkter och använda batterier ska hanteras och återvinnas på rätt sätt ska man ta dem till passande uppsamlingsställe i enlighet med nationella bestämmelser och direktiven 2002/96/EC och 2006/66/EC. När du kasserar dessa produkter och batterier på rätt sätt hjälper du till att spara på värdefulla resurser och förebygga en potentiell negativ inverkan på människors hälsa och på miljön som annars skulle kunna uppstå p.g.a. otillbörlig avfallshantering. För mer information om uppsamling och återvinning av gamla produkter och batterier, var god kontakta din kommun, din avfallshanterare eller det försäljningsställe där du köpte din artikel. Olämplig avfallshantering kan beläggas med straff i enlighet med nationella bestämmelser.-

För affärsanvändare inom den Europeiska Unionen Om du vill kassera elektrisk eller elektronisk utrustning, var god kontakta din återförsäljare eller leverantör för ytterligare information. [Information om avfallshantering i länder utanför den Euro- peiska Unionen] Dessa symboler är endast giltiga inom den Europeiska Unionen. Om du vill kassera dessa föremål, var god kontakta dina lokala myndigheter eller din lokala återförsäljare och fråga efter rätt metod för avfallshantering. Notering till batterisymbolen (nedtill, två symbolexempel): Denna symbol kan användas i kombination med en kemisk symbol. I detta fall iakttar den de krav som ställs upp i direktivet för den aktuella kemikalien. III . SPECIFIKATIONER Modell EY0L10Märkdata Se märkplåten på undersidan av laddaren.Vikt 0,6 kg (1,3 lbs) [Litiumjonbatteri] LaddningstidSpänning3,6 V likström (3,6 V × 1 cell)1,5 AhEY9L10Användbar uppladdning: 15 min.Fullständig uppladdning: 30 min. [NiCd-batteri] LaddningstidSpänning2,4 V 3,6 V1,2 AhEY902115 min.EY902515 min. OBSERVERA: Schemat kan innehålla modeller som inte säljs i ditt område. Vi hänvisar till senast allmäna katalog.-
