РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ EY0L10 PANASONIC

Перед эксплуатацией данного устройства, покалуйста, полностью прочтите данную инструкцию и сохраните данное руководство для использования в будущем.

Русский: Страница 60

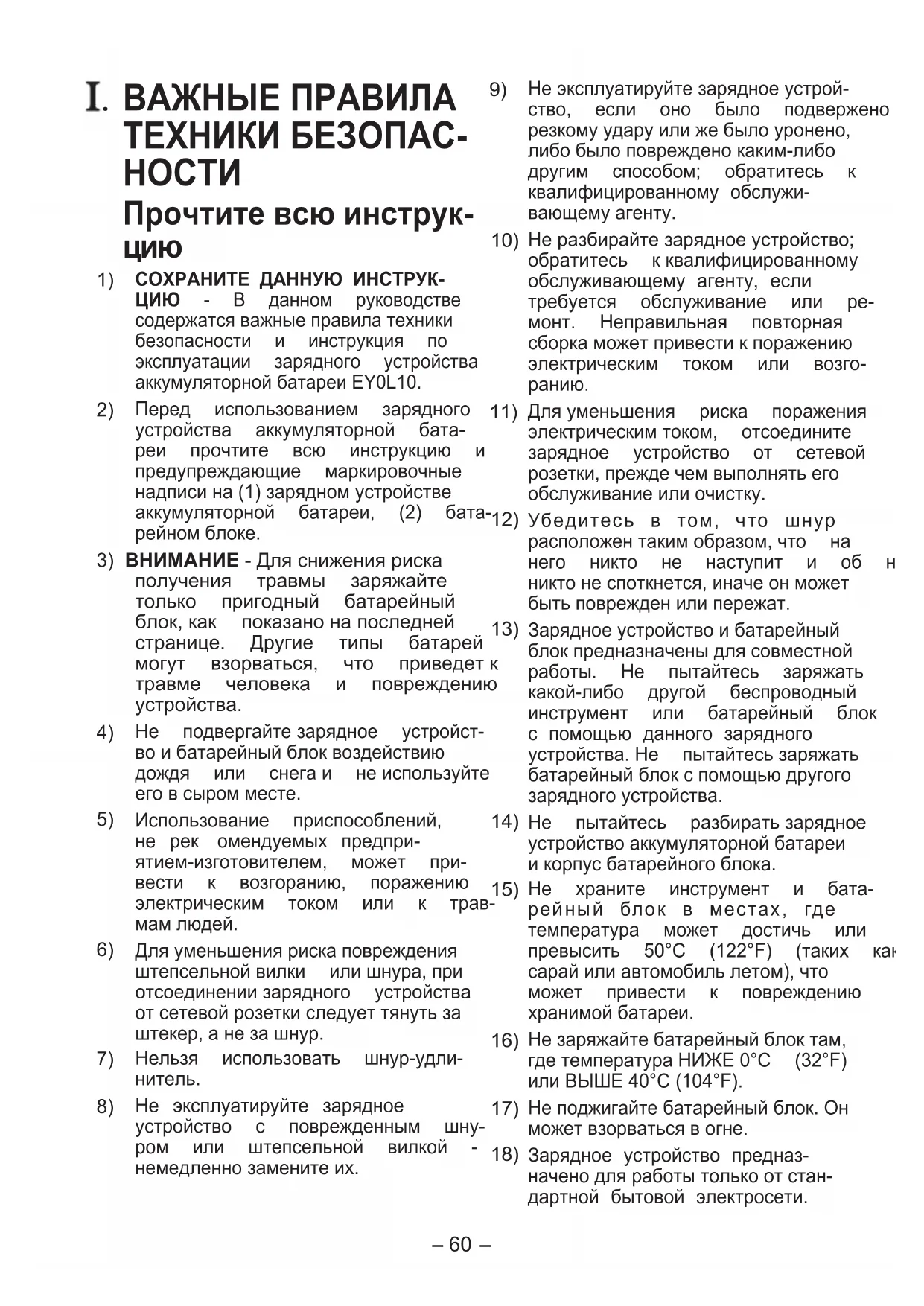

I. ВАЖНЫЕ ПРАВИЛА ТЕХНИКИ БЕЗОПАС- НОСТИ Прочтите всю инструк- цию

1) СОХРАНИТЕ ДАННУЮ ИНСТРУКЦИЮ - В данном руководстве содержатся важные правила техники безопасности и инструкция по эксплуатации зарядного устройства аккумуляторной батареи EY0L10.
2) Перед использованием зарядного 11) устройства аккумуляторной батареи прочтите всю инструкцию и предупреждающие маркировочные надписи на (1) зарядном устройстве аккумуляторной батареи, (2) бата-12) рейном блоке.
3) ВНИМАНИЕ - Для снижения риска получения травмы заряжайте только пригодный батарейный блок, как показано на последней 1 странице. Другие типы батарей могут взорваться, что приведет к травме человека и повреждению устройства.
4) Не подвергайте зарядное устройство и батарейный блок воздействию дождя или снега и не используйте его в сыром месте.
5) Использование приспособлений, не рек омендуемых предприятием-изготовителем, может привести к возгоранию, поражению электрическим током или к травмам людей.
6) Для уменьшения риска повреждения штепсельной вилки или шнура, при отсоединении зарядного устройства от сетевой розетки следует тянуть за штекер, а не за шнур.
7) Нельзя использовать шнур-удлинитель.
8) Не эксплуатируйте зарядное устройство с поврежденным шну- ром или штепсельной вилкой - немедленно замените их.

9) Не эксплуатируйте зарядное устройство, если оно было подвержено резкому удару или же было уронено, либо было повреждено каким-либо другим способом; обратитесь к квалифицированному обслуживающему агенту.
10) Не разбирайте зарядное устройство; обратитесь к квалифицированному обслуживающему агенту, если требуется обслуживание или ремонт. Неправильная повторная сборка может привести к поражению электрическим током или возгоранию.
11) Для уменьшения риска поражения электрическим током, отсоедините зарядное устройство от сетевой розетки, прежде чем выполнять его обслуживание или очистку.
(12) Убедитесь в том, что шнур расположен таким образом, что на него никто не наступит и об н никто не споткнется, иначе он может быть поврежден или пережат.
13) Зарядное устройство и батарейный блок предназначены для совместной работы. Не пытайтесь заряжать какой-либо другой беспроводный инструмент или батарейный блок с помощью данного зарядного устройства. Не пытайтесь заряжать батарейный блок с помощью другого зарядного устройства.
14) Не пытайтесь разбирать зарядное устройство аккумуляторной батареи и корпус батарейного блока.
15) Не храните инструмент и батарейный блок в местах, где температура может достичь или превысить 50°C (122°F) (таких кан сарай или автомобиль летом), что может привести к повреждению хранимой батареи.
16) Не заряжайте батарейный блок там, где температура НИЖЕ 0°C (32°F) или ВЫШЕ 40°C (104°F).
17) Не поджигайте батарейный блок. Он может взорваться в огне.
18) Зарядное устройство предназначено для работы только от стандартной бытовой электросети.

Выполняйте зарядку только от напряжения, указанного на табличке. Не пытайтесь использовать его какого-либо другого напряжения!

19) Обращайтесь надлежащим образом со шнуром. Никогда не переносите зарядное устройство за шнур и не дergайте его для отсоединения от сетевой розетки. Храните шнур подальше от отопительных систем, масла или острых кромок.

20) Заряжайте батарейный блок в хорошо проветриваемом месте, не накрывайте зарядное устройство и батарейный блок скатертью и т.п. во время зарядки.

21) Не допускайте короткого замыкания батарейного блока. Короткое замыкание батарейного блока может привести к большому электрическому току, перегреву и ожогам.

22) ПРИМЕЧАНИЕ: Если сетевой шнур данного устройства поврежден, его следует заменить в ремонтно мастерской, уполномоченной предприятием-изготовителем, поскольку для этого требуются специа-льные инструменты.

23) Устройство не предназначено для использования маленькими детьми или слабыми людьми присмотра.

24) Маленькие дети должны находиться под присмотром, чтобы гарантировать, что они не будут игра устройством. В соответствии с Федеральным Законом России "О защите прав потребителей", срок службы для данного изделия равен 7 годам даты производства при условии, что изделие используется в строгом соответствии с настоящей инструкцией по эксплуатации и применимыми техническими стандартами.

25) В соответствии с Федеральным Законом России "О защите прав потребителей", срок службы для данного изделия равен 7 годам, 1200 зарядкам (только для батарейного блока) с даты производства при

условии, что изделие используется в строгом соответствии с настоящей от инструкцией по эксплуатации и применимыми техническими стандартами.

Панасоник Электрик Воркс Ко., Лтд.

Символ	Значение
	Перед использованием прочтите инструкцию по эксплуатации.
	Только для использования внутри помещений.

⚠️ ОСТОРОЖНО

• Не используйте другие батарейные блоки, кроме блоков Panasonic, предназначенных для использования с этим аккумуляторным инструментом.
• Не помещайте батарейный блок в огонь и не подвергайте его воздействию высокой температуры.
• Не вставляйте в батарейный блок такие предметы, как гвозди, не подвергайте его ударам, не разбирайте его и не пытайтесь видоизменить.
• Не допуск айте прикосновения металлических предметов к клеммам батарейного блока.
  без Не переносите и не храните батарейный блок в одном ящике с гвоздями или аналогичными металлическими предметами.
  Не заряжайте батарейный блок в месте с высокой температурой, например, рядом с огнем или под прямыми лучами солнца. В противном случае батарея может перегреться, загореться или взорваться.
• Ни в коем случае не используйте для зарядки батарейного блока другое зарядное устройство, кроме специально предназначенного для этого устройства. В противном случае батарея может начать протекать, перегреться или взорваться.

II. ЗАРЯДКА БАТАРЕИ

Общие меры предосторожности для литий-ионного/никель-кадмиевого батарейного блока

ПРИМЕЧАНИЕ

• При зарядке холодного батарейного блока (с температурой ниже 0°C (32°F)) в теплом месте, оставьте батарейный блок в этом месте и подождите более одного часа, пока батарея нагреется до уровня температуры окружающей среды. В противном случае, батарейный блок может не зарядится полностью. 4.
• Охладите зарядное устройство при последовательной зарядке более чем двух батарейных блоков.
• Не вставляйте Ваши пальцы в контактные отверстия, когда Вы держите зарядное устройство, а также в других случаях.

ВНИМАНИЕ

Для предотвращения риска пожара или повреждения зарядного устройства.

• Не используйте в качестве источника питания генератор двигателя.
• Не блокируйте вентиляционные отверстия на зарядном устройстве и батарейном блоке.
• Выключите зарядное устройство из штепсельной розетки, если оно используется.

Литий-ионный батарейный блок

ПРИМЕЧАНИЕ:

Ваш батарейный блок не является полностью заряженным во время покупки. Не забудьте зарядить его перед использованием.

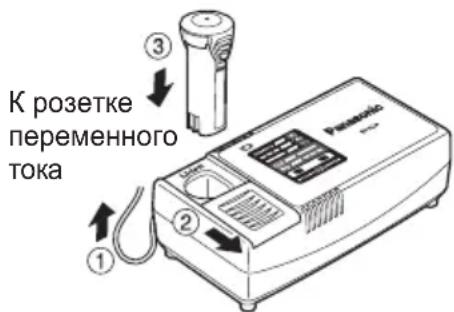

Зарядное устройство (EY0L10)

1. Включите зарядное устройство в штепсельную розетку переменного тока.

ПРИМЕЧАНИЕ:

При подключении штепсельной вилки 8. к источнику питания переменного тока могут появиться искры, но это не представляет проблему с точки зрения безопасности.

1. Сдвиньте назад крышку углубления для

батареи, чтобы вставить литий-ионный батарейный блок.

- Убедитесь, что крышка надежно зафиксирована на месте.

1. Плотно вставьте батарейный блок в зарядное устройство.

К розетке переменного тока

1. Во время зарядки будет гореть лампочка зарядки.

После завершения зарядки автоматически сработает внутренний электронный переключатель, предотвращая чрезмерную зарядку.

• Зарядка не начнется, если батарейный бло к слишком м горячи (например, непосредственно после функционирования при большой нагрузке).
  Оранжевая лампочка режима ожидания будет мигать, пока батарея не остынет.
  Затем зарядка начнется автоматически.

• Лампочка зарядки (зеленая) будет медленно мигать, как только батарея не будет заряжена примерно на 80%.

• После завершения зарядки лампочка зарядки начнет быстро мигать зеленым светом.
• Если температура батарейного блока составляет 0°C или меньше, полная зарядка батарейного блока займет больше времени, чем обычное время зарядки.

Даже после полной зарядки батарея будет иметь приблизительно 50% мощности батареи, полностью заряженной при обычной рабочей температуре.

Если лампочка питания не загорится немед ленно после включени зарядного устройства, или если по Истечении стандартного времени лампочка не начнет быстро мигать

зеленым светом, обратитесь в уполномоченный сервисный центр.

1. Если полностью заряженный батарейный блок снова вставить в зарядное устройство, загорится лампочка зарядки. Через несколько минут лампочка зарядки может начать 5. По быстро мигать, показывая, что зарядка завершена.

Никель-кадмиевый батарейный блок

ПРИМЕЧАНИЕ

При первой зарядке батарейного блока, или после длительного хранения, заряжайте его в течение около 24 часов, чтобы довести батарею до полной зарядной емкости.

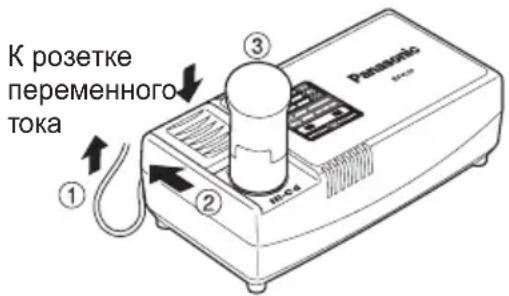

Зарядное устройство (EY0L10)

1. Включите зарядное устройство в штепсельную розетку переменного тока.

ПРИМЕЧАНИЕ

При подключении штепсельной вилки к источнику питания переменного тока могут появиться искры, но это не представляет проблему с точки зрения безопасности.

1. Сдвиньте назад крышку углубления для батареи, чтобы вставить никель-кадмиевый батарейный блок.

- Убедитесь, что крышка надежно зафиксирована на месте.

1. Плотно вставьте батарейный блок в зарядное устройство.

К розетке переменного тока ① ② ③ Panasonic H-10

1. Во время зарядки будет гореть лампочка зарядки.

После завершения зарядки автоматически сработает внутренний электронный переключатель, предотвращая чрезмерную зарядку.

- Зарядка не начнется, если батарей- ный блок сли ш ко м горячий

(например, непосредственно после функционирования при большой нагрузке).

Оранжевая лампочка режима ожидания будет мигать, пока батарея не остынет.

1. После завершения зарядки лампочка зарядки начнет быстро мигать зеленым светом.

2. Если лампочка зарядки не загорится непосредственно после включения зарядного устройства, или если лампочка не погаснет по истечении стандартного времени зарядки, обратитесь в уполномоченный сервисный центр.

3. Если полностью заряженный батарейный блок снова вставить в зарядное устройство, загорится лампочка зарядки. Через несколько минут лампочка зарядки может начать быстро мигать, показывая, что зарядка завершена.

СВЕТОВЫЕ ИНДИКАТОРЫ

Высвечивание зеленым светом

Зарядное устройство подключено к штепсельной розетке переменного тока. Готово к зарядке.

Быстрое мигание зеленым светом

Зарядка завершена. (Полная зарядка.)

Мигание зеленым светом

Батарея заряжена приблизительно на 80%. (Пригодная и использованию зарядка. Только литий-ионная батарея)

Высвечивание зеленым светом

Выполняется зарядка.

Высвечивание оранжевым светом

Батарейный блок холодный.

Батарейный блок заряжается медленно, чтобы снизить нагрузку на батарею. (Только литий-ионная батарея)

Мигание оранжевым светом

Батарейный блок горячий. Зарядка начнется, когда температура батарейного блока упадет.

Лампочка состояния зарядки

Левая: зеленая Правая: оранжевая будут высвечиваться.

Быстрое мигание одновременно оранжевым и зеленым светом

Зарядка невозможна. Батарейный блок засорен пылью или неисправен.

Если температура батарейного блока составляет-10°C или меньше, лампочка зарядки (оранжевая) также начнет мигать. Зарядка начнется тогда, когда температура батарейного блока повысится. (Только литий-ионная батарея).

Информация по обращению с отходами для стран, не входящих в Европейский Союз

Действие этих символов распространяется только на Европейский Союз.

Если Вы собираетесь выбросить данные элементы, узнайте в местных органах власти или у дилера, как следует поступать с отходами такого типа.

III. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Модель	EY0L10
Параметры	См. табличку с наименованием на нижней стороне зарядного устройства.
Вес 0,6 кг (1,3 фунта)

[Литий-ионный батарейный блдк

Время зарядки	Напряжение	3,6 В постоянного тока (3,6 В × 1 элементов)
	1,5Амперчас	EY9L10Пригодное для применения: 15 мин.Полное: 30 мин.

[Никель-кадмиевый батарейный блук

Время зарядки	Напряжение	2,4 В 3,6 В
	1,2Амперчас	EY902115 мин	EY902515 мин

ПРИМЕЧАНИЕ: Данная таблица может включать модели, которые отсутств

Вашем регионе.

Пожалуйста, обратитесь к самому последнему общему каталогу.

Зарядка завершена. (Повна зарядка)
