KÄYTTÖOHJE EY0L10 PANASONIC

TURVALLISUUS- OHJEET Lue kaikki ohjeet

1) PIDÄ NÄMÄ OHJEET TALLESSA

- Tämä käyttöohje sisältää tärkeitä turva- ja käyttöohjeita paristolaturille EY0L10.

2) Ennen kuin käytät akkulataajaa,

lue akkulataajaan (1), akkuun (2) merkityt ohjeet ja huomautukset.

TÄRKEÄ HUOMAUTUS - Vahingoit- tumisvaaran pienentämiseksi lataa vain sopiva akku viimeisellä sivulla kuvatulla tavalla. Muuntyyppiset akut saattavat räjähtää ja aiheuttaa henkilövaurioita ja vahinkoja.

4) Älä saata laturia ja akkua alttiiksi

sateelle tai lumelle äläkä käytä niitä märissä paikoissa.

5) Sellaisen liittimen käyttö, jota ei

suositella, saattaa aiheuttaa tulipalo- , sähköisku- tai henkilövauriovaaran.

6) Sähköpistokkeen ja -johdon

vaurioitumisriskin vähentämiseksi vedä aina pistokkeesta eikä johdosta, kun irrotat johtoa pistorasiasta.

7) Jatkojohtoa ei saa käyttää.

8) Älä käytä lataajaa, jos sen johto tai

pistoke on viallinen — vaihda ne välittömästi.

9) Älä käytä lataajaa, jos siihen on

osunut voimakas isku, jos se on pudonnut tai vahingoittunut jollakin muulla tavalla; vie se asiantuntevaan huoltamoon.

10) Älä pura lata a j a a ; v i e s e

asiantuntevaan huoltamoon, jos huolto tai korjaus on tarpeen. Väärällä tavalla koottu laite aiheuttaa sähköisku- tai palovaaran

11) Sähköiskuvaaran vähentämiseksi

irrota lataaja pistorasiasta ennen sen hoitoa tai puhdistusta.

12) Varmista, että johto on sijoitettu

niin, ettei sen päälle voi astua ja ettei se voi vahingoittua muullakaan tavalla.

13) Lataaja ja akku on suunniteltu

toimimaan yhdessä. Älä yritä ladata muuta langatonta työkalua tai akkua tällä lataajalla. Älä yritä ladata akkua muulla lataajalla.

14) Älä pura akkua, lataajaa ja akun

15) Älä säilytä työkalua ja akkua

paikassa, jossa lämpötila saattaa saavuttaa tai ylittää 50°C (122˚F) (esim. metallisessa työkaluvajassa tai autossa kesällä), mikä saattaa aiheuttaa akun heikentymisen.

16) Älä lataa akkua, jos lämpötila on

ALLE 0°C (32˚F) tai YLI 40°C (104˚F).

17) Älä sytytä akkua palamaan. Se

saattaa räjähtää tulessa.

18) Lataaja on suunniteltu toimimaan

tavallisella verkkovirralla. Lataa vai n arv o k y lttiin merk i t y ll ä jännitteellä. Älä yritä käyttää sitä muulla jännitteellä.

19) Älä vaurioita johtoa. Älä kanna

lataajaa koskaan pitämällä kiinni johdosta äläkä vedä johdosta, kun irrotat sen pistorasiasta. Pidä johto poissa kuumien paikkojen, öljyn ja terävien kulmien läheisyydestä.

20) Lataa akku hyvin ilmastoidussa

paikassa, älä peitä lataajaa ja akkua liinalla tms. latauksen aikana.

21) Älä oikosulje akkua. Akun oiko-

sulku saattaa aiheuttaa suuren jännitevirran, ylikuumenemisen ja palovaurioita. 22) H U O MA UT US : J o s t ä m ä n laitteen virtajohto vaurioituu, sen saa vaihtaa vain valmistajan valtuuttamassa huoltamossa, koska vaihdossa tarvitaan erikoisia työkaluja.

23) Laite ei sovellu pienten lasten

tai muutoin harkintakyvyltään vajavaisten henkilöiden käyttöön ilman valvontaa.

24) Pieniä lapsia on valvottava, jotta he

eivät leiki laitteella.-

Tunnus Merkitys Lue käyttöohjeet ennen käyttöä. Vain sisäkäyttöön. VAROITUS:

• Älä käytä muita kuin Panasonic-akku- ja, jotka on suunniteltu tämän ladat- tavan työkalun käyttöön.

Älä hävitä akkua polttamalla äläkä saata sitä alttiiksi kuumuudelle.

Älä kiinnitä akkuun nauloja, älä kolhi, pura sitä äläkä yritä muuttaa sen rak- ennetta.

Älä anna metalliesineiden koskettaa akkuliittimiä.

Älä kanna äläkä säilytä akkua paikas- sa, jossa on nauloja tai muita metal- liesineitä.

Älä lataa akkua kuumassa paikassa kuten avotulen lähellä tai auringon- paisteessa. Akku saattaa kuumentua liikaa, syttyä palamaan tai räjähtää.

Lataa akku aina sen omalla laturil- la. Muulla laturilla lataaminen saat- taa aiheuttaa akun vuotamista, yli- kuumenemista tai akun räjähtämisen. . AKUN LATAAMI- NEN Yleisiä huomautuksia koskien Li-ioni/Ni-Cd akkuja HUOMAUTUS:

• Kun kylmää akkua (alle 0°C (32°F)) ladataan lämpimässä paikassa, on hyvä antaa akun lämmetä ennen latausta, näin varmistetaan akun täyteen latautuminen.

Anna laturin jäähtyä ladatessasi kahta tai useampaa akkua peräkkäin.

• Älä missään tapauksessa työnnä sormiasi latauspesään. TÄRKEÄ HUOMAUTUS: Tulipalovaaran ja akkulaturin vahin- goittumisen estämiseksi:

• Älä käytä moottorin generaattoria virtalähteenä.

Älä peitä laturin tai akkuyksikön tuuletusaukkoja.

Irrota laturi verkosta, kun sitä ei käytetä. Li-ioniakku HUOMAUTUS: Akkua ei ole ladattu kokonaan liik- keessä. Akku on ladattava ennen käyttöä. Latauslaite (EY0L10)

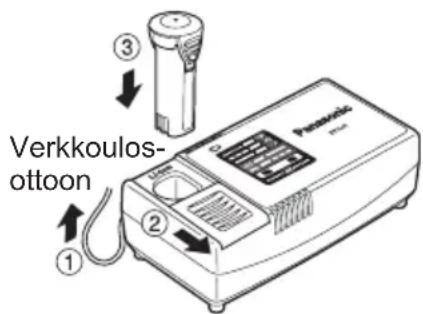

1. Kytke laturin pistoke vaihtovirtaverkon

pistorasiaan. HUOMAUTUS: Pieniä kipinöitä saattaa syntyä, kun pistoke kytketään verkkoon, mutta turvallisuuden kannalta tässä ei ole mitään vaarallista.

2. Siirrä akkuliittimen kantta taakse, jotta

Li-ioniakku voidaan asettaa paikal- leen. ●Varmista,ettäkansionlukittupaikal- leen.

3. Paina akku riittävän syvälle latauslait-

4. Latauksen merkkivalo palaa latauk-

sen aikana. Kun akku on ladattu, latauksen merk- kivalo alkaa vilkkua nopeasti ja lait- teen sisäänrakennettu kytkin katkai- see latauksen automaattisesti estäen ylilatautumisen.

Latausta ei tapahdu, jos akku on liian lämmin. Oranssi valmiusvalo syttyy ja palaa siihen asti, kunnes akku jäähtyy. Oranssi valmiustilan lamppu vilkkuu, kunnes akku on jäähtynyt. Lataus alkaa sitten automaattisesti.

Latauslamppu (vihreä) vilkkuu hitaasti, kun akku on latautunut noin 80%.-

Kun lataus on suoritettu, latauslamppu alkaa vilkkua nopeasti vihreänä.

7. Jos akun lämpötila on 0°C astetta tai

sitä vähemmän, täyteen lataus kestää tavallista kauemmin. Vaikka akku on ladattu täyteen, sen teho on noin 50% tavallisessa läm- pötilassa ladattuun täyteen akkuun verrattuna.

8. Jos virran merkkivalo ei syty heti,

kun laturi liitetään verkkoon tai jos latauslamppu ei vilku nopeas- ti vihreänä tavallisen latausajan jäl- keen, ota yhteys valtuutettuun jälleen- myyjään.

Jos kokonaan ladattu akku asetetaan uudelleen laturiin, latauslamppu saat- taa syttyä palamaan. Muutaman mi- nuutin kuluttua latauslamppu vilkkuu jälleen nopeasti, mikä tarkoittaa, että lataus on valmis. Ni-Cd akku HUOMAUTUS: Kun lataat akkupakettia ensim- mäistä kertaa tai pitkällisen säily- tyksen jälkeen, lataa sitä noin 24 tunnin ajan, jotta akkujen koko kapasiteetti saadaan käyttöön. Latauslaite (EY0L10)

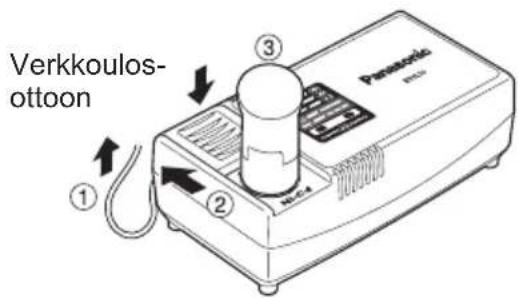

1. Kytke laturin pistoke vaihtovirtaverkon

pistorasiaan. HUOMAUTUS: Pieniä kipinöitä saattaa syntyä, kun pistoke kytketään verkkoon, mutta turvallisuuden kannalta tässä ei ole mitään vaarallista.

2. Siirrä akkuliittimen kantta taakse, jotta

Ni-Cd akku voidaan asettaa paikal- leen. ●Varmista,ettäkansionlukittu paikal- leen.

3. Paina akku riittävän syvälle latauslait-

teeseen. Verkkoulos- ottoon

4. Latauksen merkkivalo palaa latauksen

aikana. Kun akku on ladattu, latauksen merk- kivalo alkaa vilkkua nopeasti ja lait- teen sisäänrakennettu kytkin katkai- see latauksen automaattisesti estäen ylilatautumisen.

Latausta ei tapahdu, jos akku on liian lämmin. Oranssi valmiusvalo syttyy ja palaa siihen asti, kunnes akku jäähtyy. Oranssi valmiustilan lamppu vilkkuu, kunnes akku on jäähtynyt. Lataus alkaa sitten automaattisesti.

5. Kun lataus on suoritettu, latauslamp

pu alkaa vilkkua nopeasti vihreänä.

6. Jos latauslamppu ei syty välittömästi

sen jälkeen, kun laturi on kytketty pistorasiaan tai jos lamppu ei sammu normaalin latausajan kuluttua, pyydä neuvoa valtuutetulta jälleenmyyjältä.

7. Jos kokonaan ladattu akku asetetaan

uudelleen laturiin, latauslamppu saat- taa syttyä palamaan. Muutaman mi- nuutin kuluttua latauslamppu vilkkuu jälleen nopeasti, mikä tarkoittaa, että lataus on valmis.-

Palaa vihreänä Laturi on kytketty verkkoon. Valmis lataukseen. Vilkkuu nopeasti vihreänä Lataus on valmis. (Täysi lataus) Vilkkuu vihreänä Akku on latautunut noin 80%. (Käyttö mahdollista. Vain Li- ion.) Palaa vihreänä Lataa parhaillaan. Palaa oranssina Akku on viileä. Akku latautuu hitaasti akun kuormituksen vähentämiseksi. (Vain Li-ion.) Vilkkuu oranssina Akkupaketti on lämmin. Lataus alkaa, kun akkupaketin läm- pötila laskee. Lataustilan lamppu Vasen: vihreä Oikea: oranssi näkyy. Sekä oranssi että vihreä vilkkuvat nopeasti Akkupaketti on lämmin. Lataus alkaa, kun akkupaketin lämpötila laskee. Jos akun lämpötila on −10°C astetta tai vähemmän, latauslamppu (oranssi) alkaa myös vilkkua. Lataus alkaa, kun akun tilan lämpötila nousee. (Vain Li-ion.) Tietoja vanhojen laitteiden ja käytettyjen paristojen keräyksestä ja hävittämisestä Nämä merkinnät tuotteissa, pakkauksissa ja/tai niihin liitetyissä doku- menteissa tarkoittavat, että käytettyjä sähkö- ja elektroniikkalaitteita sekä paristoja ei tule sekoittaa tavalliseen kotitalousjätteeseen. Vanhojen tuotteiden ja käytettyjen paristojen asianmukainen käsittely, talteen ottaminen ja kierrätys edellyttävät niiden viemistä tarjolla oleviin keräyspisteisiin kansallisten määräysten sekä direktiivien 2002/96/EC ja 2006/66/EC mukaisesti. Kun hävität tuotteet ja paristot asianmukaisesti, autat säilyttämään arvokkaita luonnonvaroja sekä ehkäisemään ihmisen terveydelle ja ympäristölle haitallisia vaikutuksia, joita vääränlainen jätteenkäsittely voi aiheuttaa. Ota yhteys asuinkuntasi viranomaisiin, jätteenkäsittelystä vastaavaan tahoon tai tuotteiden ostopaikkaan saadaksesi lisätietoja vanhojen tuotteiden ja paristojen keräyksestä ja kierrätyksestä. Tuotteiden epäasianmukaisesta hävittämisestä saattaa seurata kansal- lisessa lainsäädännössä määrätty rangaistus.-

Yrityksille Euroopan unionissa Lisätietoja sähkö- ja elektroniikkalaitteiden hävittämisestä saat jälleenmyyjältä tai tavarantoimittajalta. [Tietoja hävittämisestä Euroopan unionin ulkopuolella] Nämä merkinnät ovat voimassa ainoastaan Euroopan unionin alueella. Ota yhteys paikallisiin viranomaisiin tai jälleenmyyjään saadaksesi tietoja oikeasta jätteenkäsittelymenetelmästä. Paristomerkintää koskeva huomautus (alla kaksi esimerkkiä merkinnöistä): Tämä merkki voi olla käytössä yhdessä kemiallisen merkinnän kanssa. Siinä tapauk- sessa merkki noudattaa kyseistä kemikaalia koskevan direktiivin vaatimuksia. III . TEKNISET TIEDOT Malli EY0L10Teho Katso laturin pohjassa olevaa arvokylttiä.Paino 0,6 kg (1,3 lbs) [Li-ioniakku] LatausaikaJännite Tasavirta 3,6 V (3,6 V × 1 kennoa)1,5 AhEY9L10Käytettävissä: 15 min.Täysi: 30 min. [Ni-Cd akku] LatausaikaJännite 2,4 V 3,6 V1,2 AhEY902115 min.EY902515 min. HUOMAUTUS: Taulukko saattaa sisältää malleja, jotka eivät ole myynnissä Suo- messa. Katso tietoja uusimmasta yleisesitteestä.-
