KÄYTTÖOHJE EY0225 PANASONIC

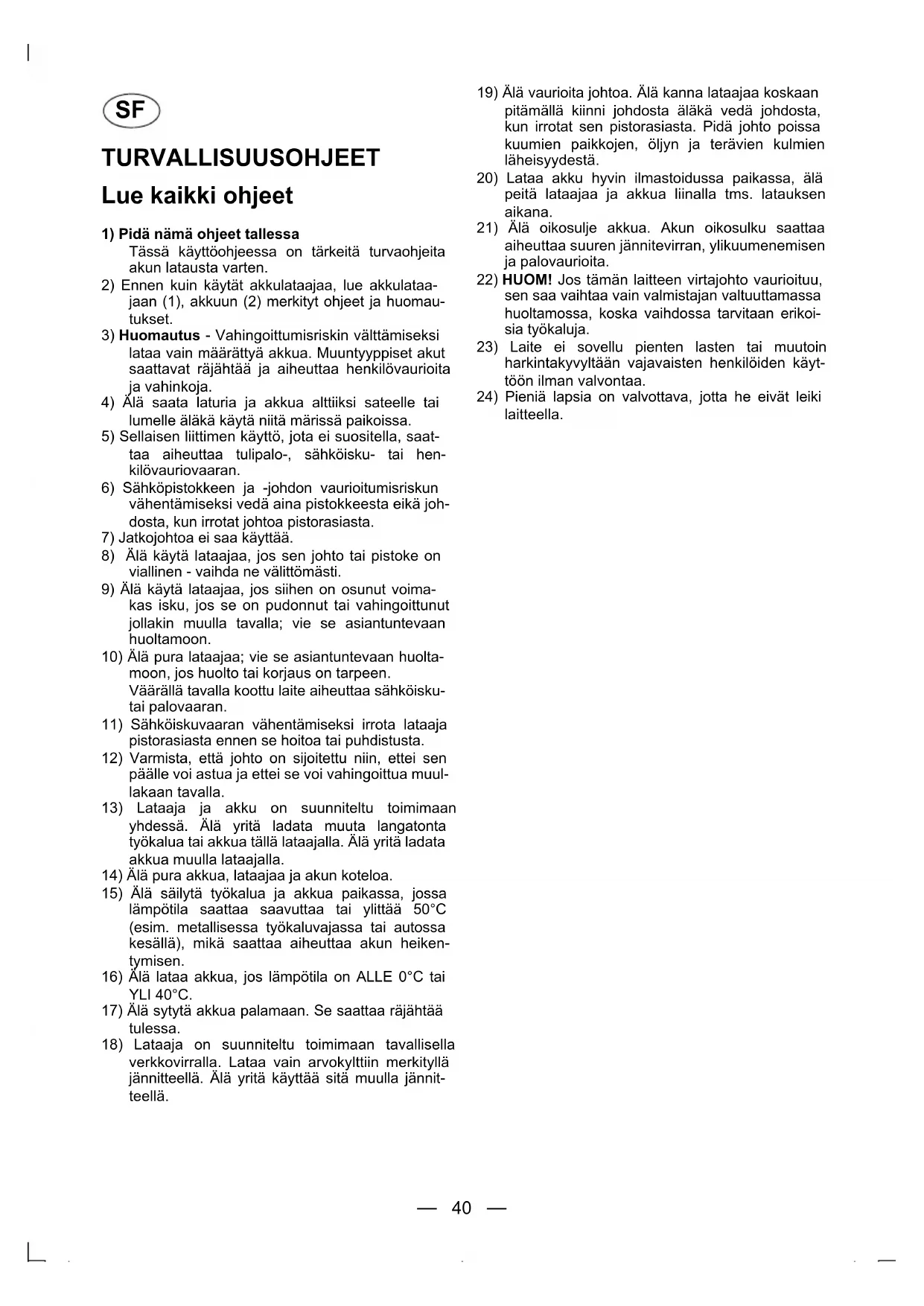

1) Pidä nämä ohjeet tallessa

Tässä käyttöohjeessa on tärkeitä turvaohjeita akun latausta varten.

2) Ennen kuin käytät akkulataajaa, lue akkulataa-

jaan (1), akkuun (2) merkityt ohjeet ja huomau- tukset.

3) Huomautus - Vahingoittumisriskin välttämiseksi

lataa vain määrättyä akkua. Muuntyyppiset akut saattavat räjähtää ja aiheuttaa henkilövaurioita ja vahinkoja.

4) Älä saata laturia ja akkua alttiiksi sateelle tai

lumelle äläkä käytä niitä märissä paikoissa.

5) Sellaisen liittimen käyttö, jota ei suositella, saat-

taa aiheuttaa tulipalo-, sähköisku- tai hen- kilövauriovaaran.

6) Sähköpistokkeen ja -johdon vaurioitumisriskun

vähentämiseksi vedä aina pistokkeesta eikä joh- dosta, kun irrotat johtoa pistorasiasta.

7) Jatkojohtoa ei saa käyttää.

8) Älä käytä lataajaa, jos sen johto tai pistoke on

viallinen - vaihda ne välittömästi.

9) Älä käytä lataajaa, jos siihen on osunut voima-

kas isku, jos se on pudonnut tai vahingoittunut jollakin muulla tavalla; vie se asiantuntevaan huoltamoon.

10) Älä pura lataajaa; vie se asiantuntevaan huolta-

moon, jos huolto tai korjaus on tarpeen. Väärällä tavalla koottu laite aiheuttaa sähköisku- tai palovaaran.

11) Sähköiskuvaaran vähentämiseksi irrota lataaja

pistorasiasta ennen se hoitoa tai puhdistusta.

12) Varmista, että johto on sijoitettu niin, ettei sen

päälle voi astua ja ettei se voi vahingoittua muul- lakaan tavalla.

13) Lataaja ja akku on suunniteltu toimimaan

yhdessä. Älä yritä ladata muuta langatonta työkalua tai akkua tällä lataajalla. Älä yritä ladata akkua muulla lataajalla.

14) Älä pura akkua, lataajaa ja akun koteloa.

15) Älä säilytä työkalua ja akkua paikassa, jossa

lämpötila saattaa saavuttaa tai ylittää 50°C (esim. metallisessa työkaluvajassa tai autossa kesällä), mikä saattaa aiheuttaa akun heiken- tymisen.

16) Älä lataa akkua, jos lämpötila on ALLE 0°C tai

17) Älä sytytä akkua palamaan. Se saattaa räjähtää

18) Lataaja on suunniteltu toimimaan tavallisella

verkkovirralla. Lataa vain arvokylttiin merkityllä jännitteellä. Älä yritä käyttää sitä muulla jännit- teellä.

19) Älä vaurioita johtoa. Älä kanna lataajaa koskaan

pitämällä kiinni johdosta äläkä vedä johdosta, kun irrotat sen pistorasiasta. Pidä johto poissa kuumien paikkojen, öljyn ja terävien kulmien läheisyydestä.

20) Lataa akku hyvin ilmastoidussa paikassa, älä

peitä lataajaa ja akkua liinalla tms. latauksen aikana.

21) Älä oikosulje akkua. Akun oikosulku saattaa

aiheuttaa suuren jännitevirran, ylikuumenemisen ja palovaurioita.

22) HUOM! Jos tämän laitteen virtajohto vaurioituu,

sen saa vaihtaa vain valmistajan valtuuttamassa huoltamossa, koska vaihdossa tarvitaan erikoi- sia työkaluja.

23) Laite ei sovellu pienten lasten tai muutoin

harkintakyvyltään vajavaisten henkilöiden käyt- töön ilman valvontaa.

24) Pieniä lapsia on valvottava, jotta he eivät leiki

EY0225.BOOK Page 40 Saturday, June 18, 2005 1:16 PM— 41 — AKUN LATAAMINEN HUOM!:Kun lataat akkupakettia ensimmäistä kertaa tai pitkällisen säilytyksen jälkeen, lataa sitä noin 24 tunnin ajan, jotta akkujen koko kap- asiteetti saadaan käyttöön.

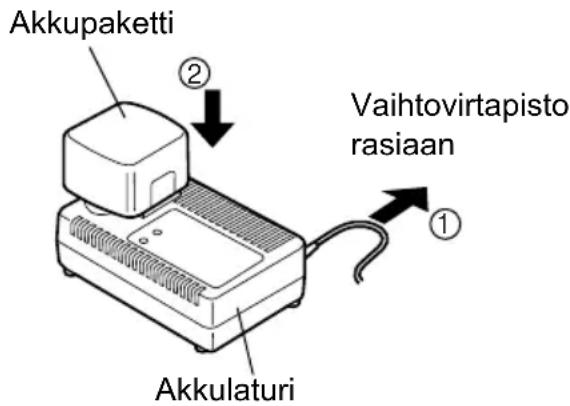

1. Kytke latauslaite verkkovirtaan.

• Kipinöitä voi ilmetä työnnettäessä pistoke vaih- tovirtapistorasiaan, mutta se ei aiheuta ongelmia turvallisuuden suhteen.

2. Aseta akku napakasti laturiin.

(* EY0230 viittaa kuvaan.) EY0214:

• Akkua viilentävän laturin tuuletushihnan ääni on latauksen aikana kuultavissa. Tämä on aivan normaalia. Mikäli ääntä ei kuulu, lait- teessa on toimintavika. Keskeytä lataus välit- tömästi ja ota yhteyttä valtuutettuun jälleenmyyjään.

3. Latausvalo palaa jatkuvasti latauksen alettua.

Akun latauduttua täysin katkeaa lataus automaat- tisesti.

• Mikäli akku on kuumentunut esim, raskaan kuormituksen vuoksi, syttyy keltainen valo ja palaa, kunnes akku on jäähtynyt latauslämpö- tilaan. Lataus alkaa tämän jälkeen automaat- tisesti.

4. Kun lataus on valmis, alkaa punainen valo

vilkkua nopeasti. EY0230/EY0214

• Mikäli akku on ollut pitemmän ajan käyttämät- tömänä, latauslampu alkaa hitaasti vilkkua ilmaisten suojalatauksen olevan käynnissä. Suojalataus kestää tavallista latausta kauem- min. (Enimmäisaika n. 90 minuuttia.)

5. Mikäli täysin ladattu akku laitetaan takaisin

laturiin, latausvalo saattaa syttyä uudestaan. Lamppu alkaa muutaman minuutin kuluttua vilkkua nopeammin ilmaisten latauksen päät- tyneen.

6. Jos latauslamppu ei syty välittömästi sen jälkeen,

kun laturi on kytketty pistorasiaan tai jos lamppu ei sammu normaalin latausajan kuluttua, pyydä neuvoa valtuutetulta jälleenmyyjältä. HUOM!:• Kun kylmää akkua (lämpötilaltaan 5 °C tai alle) ladataan lämpimässä huoneessa, on akkua säilytettävä huoneessa vähintään tunnin ajan ja se ladataan vasta akun lämmettyä huoneenlämpöiseksi. (Ohjeen noudattamatta jätätminen voi alentaa latauksen tasoa.)

• Anna laturin jäähtyä ladatessasi kahta tai useampaa akkua peräkkäin.

• Älä missään tapauksessa työnnä sormi- asi latauspesään. HUOMAUTUS: • Älä käytä moottorin generaattoria virtalähteenä.

• Älä peitä laturin tai akkuyksikön tuuletusaukkoja.

• Irrota laturi sähköverkosta, kun sitä ei käytetä.

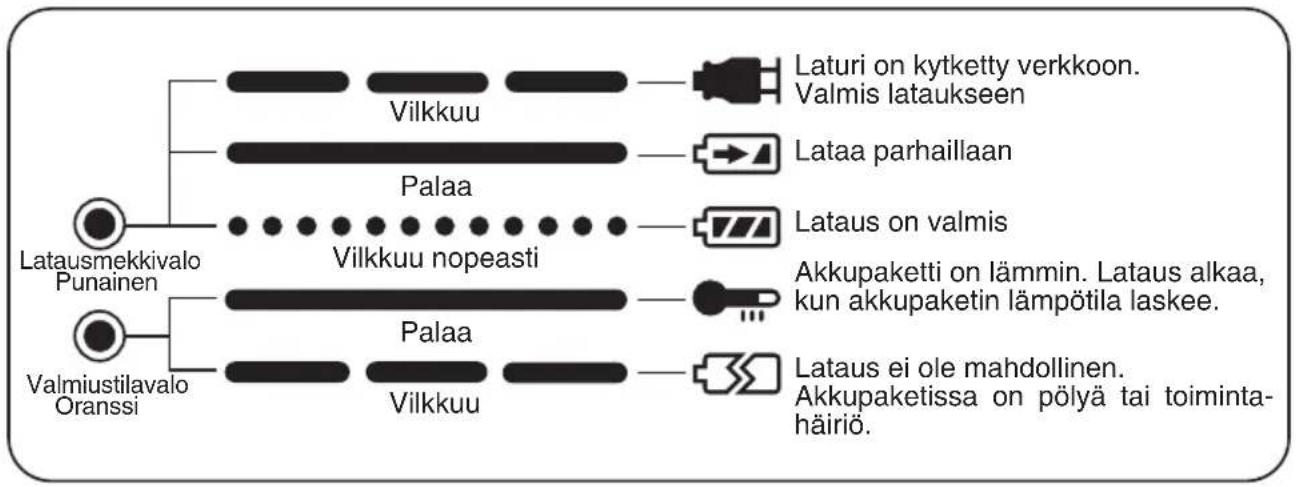

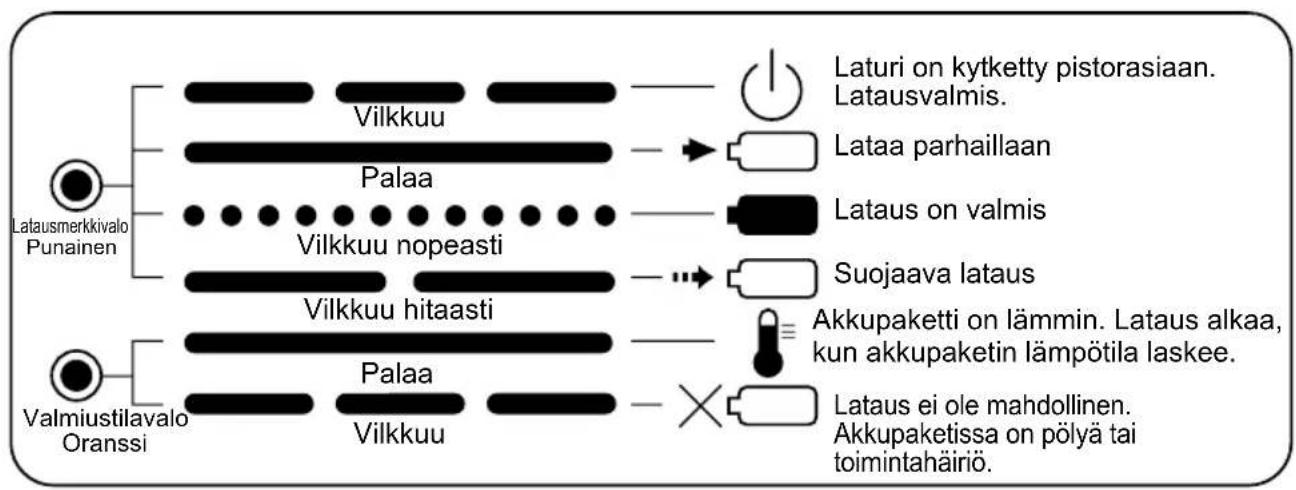

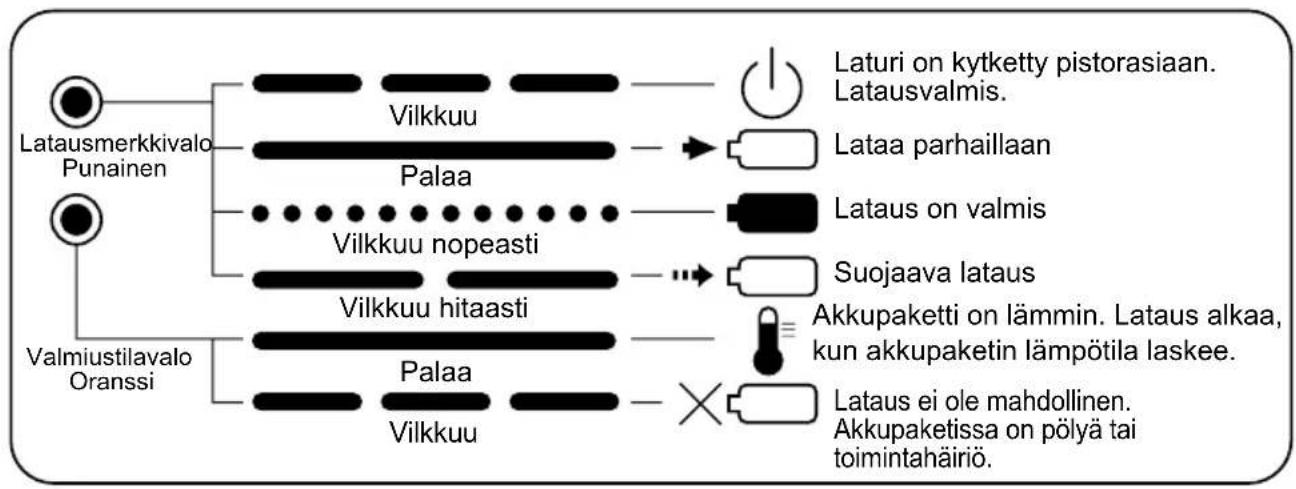

Akkupaketti Vaihtovirtapisto rasiaan Akkulaturi EY0225.BOOK Page 41 Saturday, June 18, 2005 1:16 PM— 42 — LAMPUN MERKITYKSET EY0225 EY0230 EY0214 Vilkkuu Palaa Vilkkuu nopeasti Palaa Vilkkuu Laturi on kytketty verkkoon. Valmis lataukseen Lataa parhaillaan Lataus on valmis Akkupaketti on lämmin. Lataus alkaa, kun akkupaketin lämpötila laskee. Lataus ei ole mahdollinen. Akkupaketissa on pölyä tai toiminta- häiriö. Latausmekkivalo PunainenValmiustilavalo OranssiLaturi on kytketty pistorasiaan. Latausvalmis.Lataa parhaillaanLataus on valmisSuojaava latausLataus ei ole mahdollinen. Akkupaketissa on pölyä tai toimintahäiriö.VilkkuuPalaaVilkkuu nopeastiVilkkuu hitaastiPalaaVilkkuuLatausmerkkivalo PunainenValmiustilavalo OranssiAkkupaketti on lämmin. Lataus alkaa, kun akkupaketin lämpötila laskee.Laturi on kytketty pistorasiaan. Latausvalmis.Lataa parhaillaanLataus on valmisSuojaava latausAkkupaketti on lämmin. Lataus alkaa, kun akkupaketin lämpötila laskee.Lataus ei ole mahdollinen. Akkupaketissa on pölyä tai toimintahäiriö.VilkkuuPalaaVilkkuu nopeastiVilkkuu hitaastiPalaaVilkkuuLatausmerkkivalo PunainenValmiustilavalo Oranssi EY0225.BOOK Page 42 Saturday, June 18, 2005 1:16 PM— 43 — TEKNISET TIEDOT HUOM!:Taulukko saattaa sisältää malleja, jotka eivät ole myynnissä Suomessa. Malli EY0225 EY0230 EY0214 Paino 0,6 kg (1,3 lbs) 0,83 kg (1,83 lbs) 1,12 kg (2,47 lbs) Sähköarvot Katso laturin pohjassa olevaa nimikylttiä. Latausaika EY0225: EY0230: EY0214: 3,6 V 2,4 V Normaali latausaikaEY9025 EY9021 Noin. 15 min.15,6 V 12 V 9,6 V 7,2 V Normaali latausaika EY9001EY9006EY9080EY9068EY9065EY9066Noin. 20 min.- EY9101EY9180EY9182- Noin. 25 min.EY9136EY9106EY9107EY9108- EY9168 Noin. 30 min.EY9230 EY9200 - - Noin. 45 min.24 V 15,6 V 12 V 9,6 V 7,2 V Normaali latausaika EY9001EY9006EY9080EY9086EY9065EY9066Noin. 20 min.- - EY9101EY9180EY9182- Noin. 25 min.EY9117 EY9136EY9106EY9107EY9108- EY9168 Noin. 30 min.EY9210 EY9230 EY9200 - - Noin. 45 min. EY0225.BOOK Page 43 Saturday, June 18, 2005 1:16 PM— 44 — ВАЖНЫЕ ПРАВИЛА ТЕХНИКИ БЕЗОПАСНОСТИ Прочтите всю инструкцию
