KÄYTTÖOHJE EY0L80 PANASONIC

Lue ohjeet huolella ennen laitteen käyttöönottoa ja säilytä tämä käyttöohje tallessa tulevaa tarvetta varten.

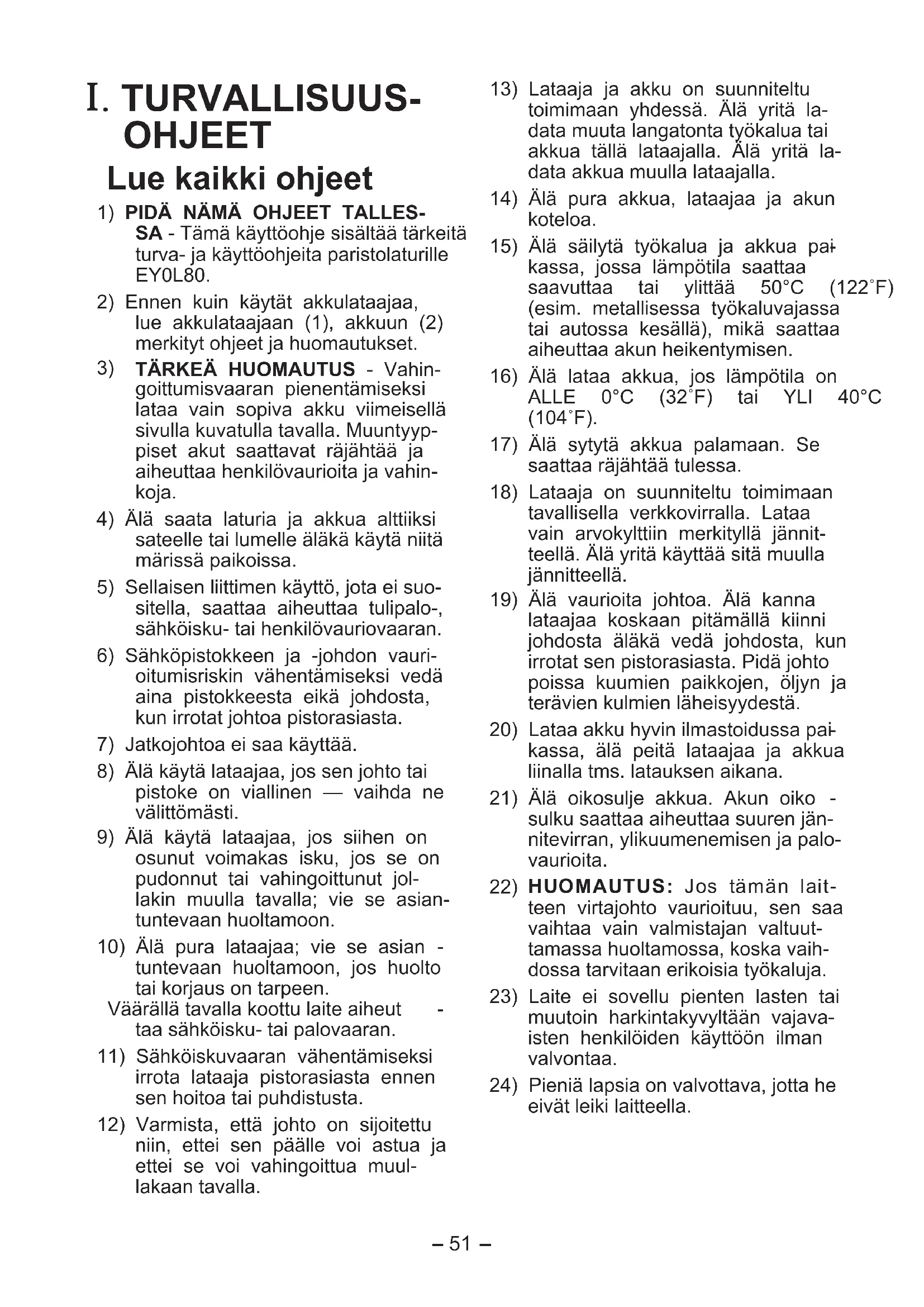

I. TURVALLISUUS-OHJEET

Lue kaikki ohjeet

1) PIDÄ NÄMÄ OHJEET TALLES-SA - Tämä käyttöohje sisältää tärkeitä turva- ja käyttöohjeita paristolaturille EY0L80.

2) Ennen kuin käytät akkulataajaa, lue akkulataajaan (1), akkuun (2) merkityt ohjeet ja huomautukset.

3) TÄRKEÄ HUOMAUTUS - Vahingoittumisvaaran pienentämiseksi lataa vain sopiva akku viimeisellä sivulla kuvatulla tavalla. Muuntyyp-piset akut saattavat räjähtää ja aiheuttaa henkilövaurioita ja vahinkoja.

4) Älä saata laturia ja akkua alttiiksi sateelle tai lumelle äläkä käytä niitä märissä paikoissa.

5) Sellaisen liittimen käyttö, jota ei suositella, saattaa aiheuttaa tulipalo-, sähköisku- tai henkilövauriovaaran.

6) Sähköpistokkeen ja -johdon vauri-oitumisriskin vähentämiseksi vedä aina pistokkeesta eikä johdosta, kun irrotat johtoa pistorasiasta.

7) Jatkojohtoa ei saa käyttää.

8) Älä käytä lataajaa, jos sen johto tai pistoke on viallinen — vaihda ne välittömästi.

9) Älä käytä lataajaa, jos siihen on osunut voimakas isku, jos se on pudonnut tai vahingoittunut jollakin muulla tavalla; vie se asian-tuntevaan huoltamoon.

10) Älä pura lataajaa; vie se asian - tuntevaan huoltamoon, jos huolto tai korjaus on tarpeen.

Väärällä tavalla koottu laite aiheut - taa sähköisku- tai palovaaran.

11) Sähköiskuvaaran vähentämiseksi irrota lataaja pistorasiasta ennen sen hoitoa tai puhdistusta.

12) Varmista, että johto on sijoitettu niin, ettei sen päälle voi astua ja ettei se voi vahingoittua muullakaan tavalla.

13) Lataaja ja akku on suunniteltu toimimaan yhdessä. Älä yritä la-data muuta langatonta työkalua tai akkua tällä lataajalla. Älä yritä la-data akkua muulla lataajalla.

14) Älä pura akkua, lataajaa ja akun koteloa.

15) Älä säilytä työkalua ja akkua pai kassa, jossa lämpötila saattaa saavuttaa tai ylittää 50°C (122°F) (esim. metallisessa työkaluvajassa tai autossa kesällä), mikä saattaa aiheuttaa akun heikentymisen.

16) Älä lataa akkua, jos lämpötila on ALLE 0°C (32°F) tai YLI 40°C (104°F).

17) Älä sytytä akkua palamaan. Se saattaa räjähtää tulessa.

18) Lataaja on suunniteltu toimimaan tavallisella verkkovirralla. Lataa vain arvokylttiin merkityllä jännitteellä. Älä yritä käyttää sitä muulla jännitteellä.

19) Älä vaurioita johtoa. Älä kanna lataajaa koskaan pitämällä kiinni johdosta äläkä vedä johdosta, kun irrotat sen pistorasiasta. Pidä johto poissa kuumien paikkojen, öljyn ja terävien kulmien läheisyydestä.

20) Lataa akku hyvin ilmastoidussa pai-kassa, älä peitä lataajaa ja akkua liinalla tms. latauksen aikana.

21) Älä oikosulje akkua. Akun oiko - sulku saattaa aiheuttaa suuren jännitevirran, ylikuumenemisen ja palovaurioita.

22) HUOMAUTUS: Jos tämän laitteen virtajohto vaurioituu, sen saa vaihtaa vain valmistajan valtuuttamassa huoltamossa, koska vaihdossa tarvitaan erikoisia työkaluja.

23) Laite ei sovellu pienten lasten tai muutoin harkintakyvyltään vajavaisten henkilöiden käyttöön ilman valvontaa.

24) Pieniä lapsia on valvottava, jotta he eivät leiki laitteella.

Tunnus Merkitys
	Lue käyttöohjeet ennen käyttöä.
	Vain sisäkäyttöön.

⚠️ VAROITUS:

• Älä käytä muita kuin Panasonic-akkuja, jotka on suunniteltu tämän ladattavan työkalun käyttöön.
• Älä hävitä akkua polttamalla äläkä saata sitä alttiiksi kuumuudelle.
• Älä kiinnitä akkuun nauloja, älä kolhi, pura sitä äläkä yritä muuttaa sen rakennetta.
• Älä anna metalliesineiden koskettaa akkuliittimiä.
• Älä kanna äläkä säilytä akkua paikassa, jossa on nauloja tai muita metalliesineitä.
• Älä lataa akkua kuumassa paikassa kuten avotulen lähellä tai auringon-paisteessa. Akku saattaa kuumentua liikaa, syttyä palamaan tai räjähtää.
• Lataa akku aina sen omalla laturilla. Muulla laturilla lataaminen saattaa aiheuttaa akun vuotamista, ylikuumenemista tai akun räjähtämisen.
• Kun akku on irrotettu työkalusta tai laturista, pane aina akun kansi paikalleen. Muuten akun liittimet saattavat mennä oikosulkuun, jolloin seurauksena on tulipalovaara.

Yleisiä huomautuksia koskien Li-ioni/Ni-MH/Ni-Cd akkuja

HUOMAUTUS:

• Jos akun lämpötila laskee alle -10^ (14°F), lataus loppuu automaattisesti, jotta saadaan estettyä akun heikkeneminen.
• Älä lataa akkua, jonka lämpötila on alle 0°C (32°F).
• Kun kylmää akkua (alle 0°C (32°F)) ladataan lämpimässä paikassa, on hyvä antaa akun lämmetä ennen latausta.
• Anna laturin jäähtyä ladatessasi kahta tai useampaa akkua peräkkäin.
• Älä missään tapauksessa työnnä sormiasi latauspesään.

TÄRKEÄ HUOMAUTUS:

Tulipalovaaran ja akkulaturin vahingoittumisen estämiseksi:

• Älä käytä moottorin generaattoria virtalähteenä.
• Älä peitä laturin tai akkuyksikön tuuletusaukkoja.
• Irrota laturi verkosta, kun sitä ei käytetä.

Li-ioniakku

HUOMAUTUS:

Akkua ei ole ladattu kokonaan liikkeessä. Akku on ladattava ennen käyttöä.

Latauslaite (EY0L80)

1. Kytke laturin pistoke vaihtovirtaverkon pistorasiaan.

HUOMAUTUS:

Pieniä kipinöitä saattaa syntyä, kun pistoke kytketään verkkoon, mutta turvallisuuden kannalta tässä ei ole mitään vaarallista.

1. Paina akku riittävän syvälle latauslaitteeseen.

2. Aseta sovitusmerkit vastakkain ja aseta akku laturin liittimeen.

3. Siirrä eteenpäin nuolen osoittamaan suuntaan.

Sovitusmerkit

1. Latauksen merkkivalo palaa latauksen aikana.

Kun akku on ladattu, latauksen merkkivalo alkaa vilkkua nopeasti ja laitteen sisäänrakennettu kytkin katkai-see latauksen automaattisesti estäen ylilatautumisen.

- Latausta ei tapahdu, jos akku on liian lämmin. Oranssi valmiusvalo syttyy ja palaa siihen asti, kunnes akku jäähtyy. Oranssi valmiustilan lamppu vilkkuu, kunnes akku on jäähtynyt. Lataus alkaa sitten automaattisesti.

1. Latauslamppu (vihreä) vilkkuu hitaasti, kun akku on latautunut noin 80%.
2. Kun lataus on suoritettu, latauslamppu alkaa vilkkua nopeasti vihreänä.
3. Jos virran merkkivalo ei syty heti, kun laturi liitetään verkkoon tai jos latauslamppu ei vilku nopeasti vihreänä tavallisen latausajan jälkeen, ota yhteys valtuutettuun jälleenmyyjään.
4. Jos kokonaan ladattu akku asetetaan uudelleen laturiin, latauslamppu saattaa syttyä palamaan. Muutaman minuutin kuluttua latauslamppu vilkkuu jälleen nopeasti, mikä tarkoittaa, että lataus on valmis.

Ni-MH/Ni-Cd akku

HUOMAUTUS:

Kun lataat akkupakettia ensim-mäistä kertaa tai pitkällisen säily-tyksen jälkeen, lataa sitä noin 24 tunnin ajan, jotta akkujen koko kapasiteetti saadaan käyttöön.

Latauslaite (EY0L80)

1. Kytke laturin pistoke vaihtovirtaverkon pistorasiaan.

HUOMAUTUS:

Pieniä kipinöitä saattaa syntyä, kun pistoke kytketään verkkoon, mutta turvallisuuden kannalta tässä ei ole mitään vaarallista.

1. Paina akku riittävän syvälle latauslaitteeseen.

1. Latauksen merkkivalo palaa latauksen aikana.

Kun akku on ladattu, latauksen merkkivalo alkaa vilkkua nopeasti ja laitteen sisäänrakennettu kytkin katkai-see latauksen automaattisesti estäen ylilatautumisen.

- Latausta ei tapahdu, jos akku on liian lämmin. Oranssi valmiusvalo syttyy ja palaa siihen asti, kunnes akku jäähtyy. Oranssi valmiustilan lamppu vilkkuu, kunnes akku on jäähtynyt. Lataus alkaa sitten automaattisesti.

1. Kun lataus on suoritettu, latauslamppu alkaa vilkkua nopeasti vihreänä.
2. Jos latauslamppu ei syty välittömästi sen jälkeen, kun laturi on kytketty pistorasiaan tai jos lamppu ei sammu normaalin latausajan kuluttua, pyydä neuvoa valtuutetulta jälleenmyyjältä.
3. Jos kokonaan ladattu akku asetetaan uudelleen laturiin, latauslamppu saattaa syttyä palamaan. Muutaman minuutin kuluttua latauslamppu vilkkuu jälleen nopeasti, mikä tarkoittaa, että lataus on valmis.

LAMPUN MERKINNÄT

Palaa vihreänä

Laturi on kytketty verkkoon.

Valmis lataukseen.

Vilkkuu nopeasti vihreänä

Lataus on valmis. (Täysi lataus)

Vilkkuu vihreänä

Akku on latautunut noin 80%. (Käyttö mahdollista. Vain Li-ion.)

Palaa vihreänä

Lataa parhaillaan.

Palaa oranssina

Akku on viileä.

Akku latautuu hitaasti akun kuormituksen vähentämiseksi. (Vain Li-ion.)

Vilkkuu oranssina

Akkupaketti on lämmin. Lataus alkaa, kun akkupaketin lämpötila laskee.

Jos akun lämpötila on -10^ C astetta tai vähemmän, latauslamppu (oranssi) alkaa myös vilkkua. Lataus alkaa, kun akun tilan lämpötila nousee. (Vain Li-ion.)

Lataustilan lamppu

Vasen: vihreä Oikea: oranssi näkyy.

Sekä oranssi että vihreä vilkuvat nopeasti

Akkupaketti on lämmin. Lataus alkaa, kun akkupaketin lämpötila laskee.

Tietoja Tietoja vanhojen laitteiden ja käytettyjen paristojen keräyksestä ja hävittämisestä

Nämä merkinnät tuotteissa, pakkauksissa ja/tai niihin liitetyissä dokumenteissa tarkoittavat, että käytettyjä sähkö- ja elektroniikkalaitteita sekä paristoja ei tule sekoittaa tavalliseen kotitalousjätteeseen.

Vanhojen tuotteiden ja käytettyjen paristojen asianmukainen käsittely, talteen ottaminen ja kierrätys edellyttävät niiden viemistä tarjolla oleviin keräyspisteisiin kansallisten määräysten sekä direktiivien 2002/96/EC ja 2006/66/EC mukaisesti.

Kun hävität tuotteet ja paristot asianmukaisesti, autat säilyttämään arvokkaita luonnonvaroja sekä ehkäisemään ihmisen terveydelle ja ympäristölle haitallisia vaikutuksia, joita vääränlainen jätteenkäsittely voi aiheuttaa.

Ota yhteys asuinkuntasi viranomaisiin, jätteenkäsittelystä vastaavaan tahoon tai tuotteiden ostopaikkaan saadaksesi lisätietoja vanhojen tuotteiden ja paristojen keräyksestä ja kierrätyksestä.

Tuotteiden epäasianmukaisesta hävittämisestä saattaa seurata kansallisessa lainsäädännössä määrätty rangaistus.

Yrityksille Euroopan unionissa

Lisätietoja sähkö- ja elektroniikkalaitteiden hävittämisestä saat jälleenmyyjältä tai tavarantoimittajalta.

[Tietoja hävittämisestä Euroopan unionin ulkopuolella]

Nämä merkinnät ovat voimassa ainoastaan Euroopan unionin alueella. Ota yhteys paikallisiin viranomaisiin tai jälleenmyyjään saadaksesi tietoja oikeasta jätteenkäsittelymenetelmästä.

Paristomerkintää koskeva huomautus (alla kaksi esimerkkiä merkinnöistä):

Tämä merkki voi olla käytössä yhdessä kemiallisen merkinnän kanssa. Siinä tapauksessa merkki noudattaa kyseistä kemikaalia koskevan direktiivin vaatimuksia.

Malli EY0L80
Teho Katso laturin pohjassa olevaa arvokilpeä.
Paino 0,95 k	g (2,1 lbs)

[Li-ioniakku]

Latausaika	Jännite	Tasavirta 14,4 V(3,6 V × 4 kennoa)	Tasavirta 21,6 V(3,6 V × 6 kennoa)	Tasavirta 28,8 V(3,6 V × 8 kennoa)
	3 Ah	EY9L40Käytettävissä: 35 min.Täysi: 50 min.	EY9L60Käytettävissä: 45 min.Täysi: 60 min.	EY9L80Käytettävissä: 55 min.Täysi: 70 min.

[Ni-MH/Ni-Cd akku]

Latausaika		7,2 V	9.6 V 12	V 15,6 V 18	V 24 V
	1,2 Ah	EY9065EY9066	EY9080EY9086	EY9001
		20 min.
	1,7 Ah		EY9180EY9182	EY9101EY9103
			25 min.
	2 Ah	EY9168 EY9188		EY9106EY9107EY9108	EY9136		EY9116EY9117
		30 min.					60 min.
	3 Ah			EY9200 EY923045 min.		EY921090 min.
	3,5 Ah			EY9201 EY9231 EY925155 min.		65 min.

HUOMAUTUS: Taulukko saattaa sisältää malleja, jotka eivät ole myynnissä Suomessa. Katso tietoja uusimmasta yleisesitteestä.
