BRUKSANVISNING EY0L80 PANASONIC

Før enheten tas i bruk, vennligst les disse alle anvisningene og oppbevar deretter bruksanvisningen for senere bruk.

Når du ønsker at kassere elektriske eller elektroniske apparater, bedes du henvende dig til din forhandler eller leverandør for nærmere information.

1) TA VARE PÅ DENNE BRUKSAN-VISNINGEN - Denne bruksanvisningen inneholder de viktige sikkerhets- og bruksanvisninger for skift av batterilader EY0L80.
2) Les igjennom alle punktene og merknadene angående (1) batteri-laderen og (2) batteriet.
3) FORSIKTIG - For å redusere fare for skade skal det opplades kun de anbefalte batteripakkene. Andre batterityper kan explodere og forår-sake ulykker.
4) Utsett ikke laderen og batteriet for regn eller snø, og bruk dem ikke i fuktige omgivelser.
5) Forsök på å lade et ikke-anbefalt produkt medförer fare for brann, elektriske stöt og personskader.
6) Trekk ut stöpselet fra stikkontak - ten ved å holde i selve kontakten (ikke i ledningen) slik at hverken ledningen eller pluggen kommer til skade.
7) Bruk ikke skjöteledning.
8) Bruk ikke laderen med et skadet stöpsel eller ledning. Dersom det skulle oppstå skade på ledningen eller stöpselet må de skiftes ut med nye.
9) Ikke bruk laderen dersom den har blitt utsatt for harde stöt, falt i gulvet, eller skadet på annen måte. I slike tilfelle må maskinen bringes til et kvalifisert serviceverksted.
10) Ta ikke laderen fra hverandre dersom laderen må repareres. Reparasjoner må kun foretas av en kvalifisert serviceperson.
11) Maskinen skal alltid frakoples ström ved rengjöring og vedlikehold slik at det ikke oppstår fare for elektriske stöt.
12) Pass at ledningen er plassert slik at den ikke kan träkes på, snubles

i eller på annen måte utsettes for skade eller påkjenning.

13) Fordi laderen og batteriet er spesielt konstruert for bruk sammen må aldri laderen brukes til lading av annet verktöy.
14) Forsök heller ikke å lade batteriet med en annen batterilader.
15) Ikke oppbevar verktøyet og batteri-pakken på stedet der temperaturen kan stige opp til 50°C (122°F) eller høyere (f.eks. som i redskapsskur av metall, eller i bil i sommertid). Det kan forårsake forringelse på den oppbevarte batteripakken.
16) Ikke lad batteriet i temperaturer UNDER 0°C (32°F) og OVER 40°C (104°F).
17) Ikke utsett batteriet for sterk varme da dette medförer eksplosjonsfare og fare for brann.
18) Ladeapparatet er konstruert for kun bruk av vanlig husholdningsström. Spenningsverdien som er opgitt på merkeskiltet må fölges. Det må ikke benyttes andre spenningsverdier!
19) Ikke utsett ledningen for påkjenninger av noen art. Bær aldri laderen ved å holde i stöpselet eller trekk ut stöpselet ved å holde i ledningen etc. Ha ledningen i god avstand fra sterk varme, olje og skarpe gjenstander.
20) Lad batteriet på et godt ventilert sted og pass på at laderen og batteriet ikke tildekkes av et töystykke e.l. under ladingen.
21) Ikke kortslutt batteripakken. En kortslutning kan skape overoppheting og brannskader.
22) MERK: Dersom tilförselsledningen skades må en ny ledning anskaffes fra et autorisert serviceverksted fordi spesielt verktöy er nödvendig.
23) Utstyret er ikke laget for bruk av små barn eller sykelige mennesker uten tilsyn.
24) Små barn bør ha tilsyn for å sikre at de ikke leker med utstyret.

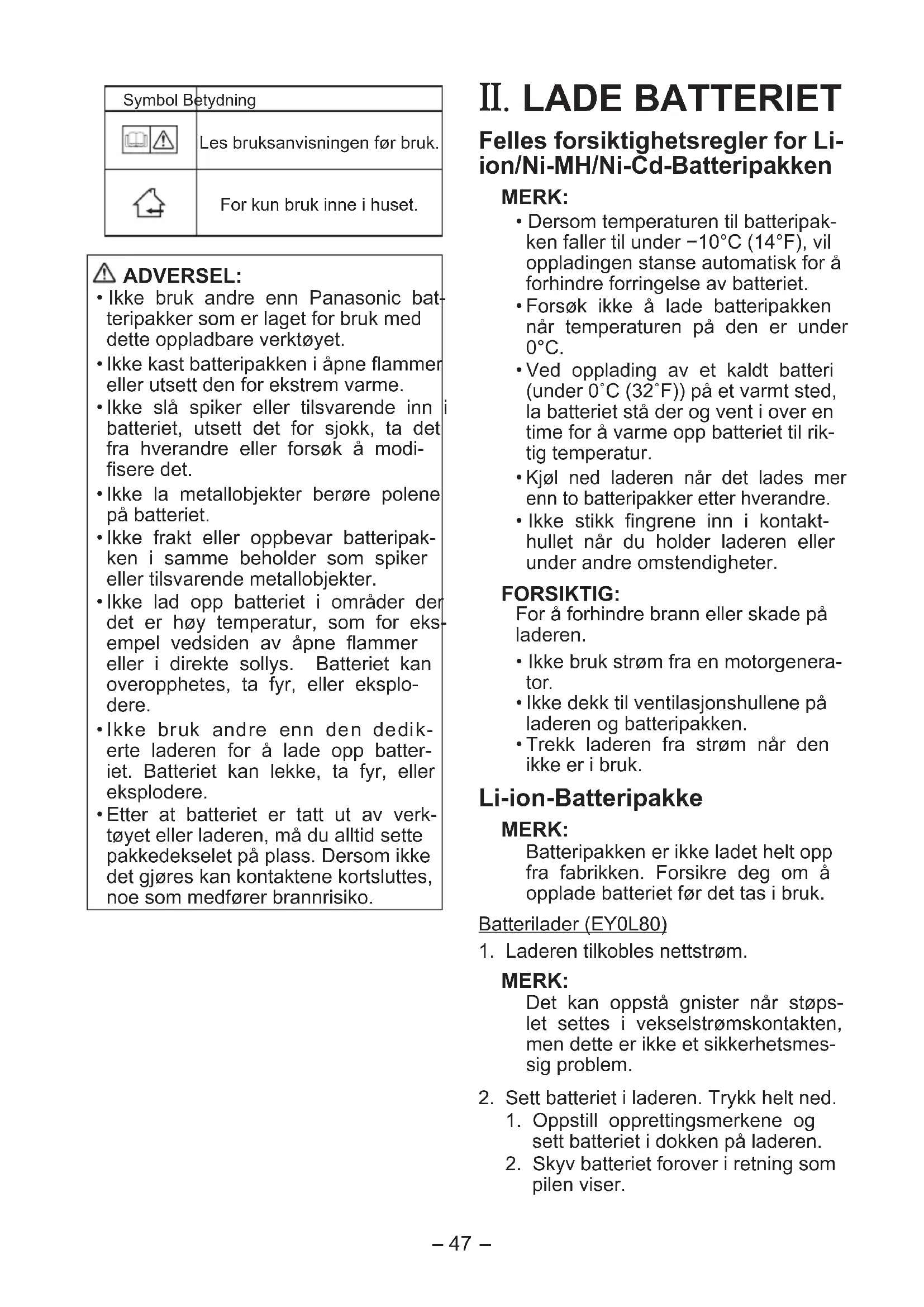

Symbol Betydning
	Les bruksanvisningen før bruk.
	For kun bruk inne i huset.

ADVERSEL:

• Ikke bruk andre enn Panasonic batteripakker som er laget for bruk med dette oppladbare verktøyet.
• Ikke kast batteripakken i åpne flammer eller utsett den for ekstrem varme.
• Ikke slå spiker eller tilsvarende inn batteriet, utsett det for sjokk, ta det fra hverandre eller forsøk å modifisere det.
• Ikke la metallobjekter berøre polene på batteriet.
• Ikke frakt eller oppbevar batteripakken i samme beholder som spiker eller tilsvarende metallobjekter.
• Ikke lad opp batteriet i områder der det er høy temperatur, som for eks- empel vedsiden av åpne flammer eller i direkte sollys. Batteriet kan overopphetes, ta fyr, eller eksplo- dere.
• Ikke bruk andre enn den dedikerte laderen for å lade opp batteriet. Batteriet kan lekke, ta fyr, eller eksplodere.
• Etter at batteriet er tatt ut av verk-tøyet eller laderen, må du alltid sette pakkedekselet på plass. Dersom ikke det gjøres kan kontaktene kortsluttes, noe som medfører brannrisiko.

II. LADE BATTERIET

Felles forsiktighetsregler for Li-ion/Ni-MH/Ni-Cd-Batteripakken

MERK:

• Dersom temperaturen til batteripakken faller til under -10^ (14°F), vil oppladingen stanse automatisk for å forhindre forringelse av batteriet.
• Forsøk ikke å lade batteripakken när temperaturen på den er under 0°C.
• Ved opplading av et kaldt batteri (under 0°C (32°F)) på et varmt sted, la batteriet stå der og vent i over en time for å varme opp batteriet til riktig temperatur.
• Kjøl ned laderen når det lades mer enn to batteripakker etter hverandre.
• Ikke stikk fingrene inn i kontakt-hullet når du holder laderen eller under andre omstendigheter.

FORSIKTIG:

For å forhindre brann eller skade på laderen.

• Ikke bruk strøm fra en motorgenerator.
• Ikke dekk til ventilasjonshullene på laderen og batteripakken.
• Trekk laderen fra strøm når den ikke er i bruk.

Li-ion-Batteripakke

MERK:

Batteripakken er ikke ladet helt opp fra fabrikken. Forsikre deg om å opplade batteriet før det tas i bruk.

Batterilader (EY0L80)

1. Laderen tilkobles nettstrøm.

MERK:

Det kan oppstå gnister når støpslet settes i vekselstrømskontakten, men dette er ikke et sikkerhetsmessig problem.

1. Sett batteriet i laderen. Trykk helt ned.

2. Oppstill opprettingsmerkene og sett batteriet i dokken på laderen.

3. Skyv batteriet forover i retning som pilen viser.

Opprettingsmerkene

1. Under lading lyser ladelampen hele tiden.

Når ladingen er fullført, sørger automatikk i lade-elektronikken for å forhindre overlading.

- Lading vil ikke skje hvis batteriet er for varmt (for eksempel rett etter ekstremt tunge belastninger).

Den oransjegule ventelampen vil fortsette å blinke inntil at batteriet er avkjølt.

Lading vil da gjenopptas automatisk.

1. Ladelampen (grøn) vil blinke sakte när batteriet er ladet opp ca. 80%.
2. Når batteriet er ladet helt opp, vil lade-lampen begynne å blinke raskt i grøn farge.
3. Dersom strømlampen ikke lyser umidderbart etter laderen er koblet inn eller ladelampen ikke blinker raskt i grøn farge etter en vanlig ladetid, må du ta kontakt med en autorisert forhandler.
4. Når du setter en ferdigoppladet batteripakke i batteriladeren igjen, vil indikatorlampen lyse. Etter noen minutter kan ladelampen begynne å blinke raskt for å vise at ladingen er ferdig.

Ni-MH/Ni-Cd-Batteripakk

MERK:

Når du lader batteripakken for første gang eller etter lengre tids lagring, må det lades i 24 timer for å oppnå full kapasitet.

Batterilader (EY0L80)

1. Laderen tilkobles nettstrøm.

MERK:

1. Sett batteriet i laderen. Trykk helt ned.

1. Under lading lyser ladelampen hele tiden.
   Når ladingen er fullført, sørger automatikk i lade-elektronikken for å forhindre overlading.
2. Lading vil ikke skje hvis batteriet er for varmt (for eksempel som rett etter ekstremt tunge belastninger). Den oransjegule ventelampen vil fortsette å blinke inntil at batteriet er avkjølt. Lading vil gjenopptas automatisk.
3. Når batteriet er ladet helt opp, vil lade- lampen begynne å blinke raskt i grøn farge.
4. Dersom ikke ladelampen tennes med det samme laderen tilkoples, eller dersom den ikke slukkes etter vanlig ladetid må du ta kontakt med en autorisert forhandler, som kan gi det råd.
5. Hvis en ferdigoppladet batteripakke er satt i batteriladeren igjen, vil indikatorlampen lyse. Etter noen minutter kan ladelampen begynne å blinke raskt for å vise at ladingen er ferdig.

LAMPEINDIKATORER

Lyser grønt

Batteripakke er avkjølt.

Oppladingen av batteripakke foregår langsomt for å redusere belastning på batteriet (Kun Li-ion).

Blinker oransjegult

Batteripakken er varm. Ladingen vil starte når batteripakkens temperatur synker.

Dersom temperaturen på batteripakken er -10^ eller under, vil ladelampen (oransje) også begynne å blinke. Opladingen vil starte igjen när temperaturen på batteripakken stiger (Kun Li-ion).

Ladestatuslampe

Det lyser grønt (til venstre) og oransjegult (til høyre).

Blinker raskt både grønt og oransjegult

Lading ikke mulig. Tett av støv eller feil med batteripakken.

Brukerinformasjon om innsamling og håndtering av gammelt utstyr og brukte batterier

Cd

Slike symboler på produkter, emballasje, og/eller på medfølgende dokumenter betyr at brukte elektriske/elektroniske produkter og batterier ikke må blandes med vanlig husholdningsavfall.

For riktig håndtering og gjenvinning av gamle produkter og brukte batterier, vennligst lever dem til anvendelige innsamlingssteder, i samsvar med nasjonal lovgivning og direktivene 2002/96/EC og 2006/66/EC.

Ved riktig håndtering av disse produktene og batteriene, hjelper du til med å spare verdifulle ressurser og forhindre potensielle negative effekter på menneskers helse og miljøet, som ellers kan oppstå ved uriktig avfallshåndtering.

For mer informasjon om innsamling og gjenvinning av gamle produkter og batterier, vennligst ta kontakt med kommunen, ditt renovasjonsselskap eller stedet der du kjøpte gjenstandene.

Ukorrekt håndtering av dette avfallet kan medføre straffansvar, i overensstemmelse med nasjonal lovgivning.

For forretningsdrivende brukere i EU

Dersom du ønsker å kaste elektrisk og elektronisk utstyr, vennligst ta kontakt med din forhandler eller leverandør for videre informasjon.

[Informasjon om håndtering i land utenfor EU]

Disse symbolene gjelder bare innenfor EU. ∅nsker du å kaste slike gjenstander, vennligst kontakt dine lokale myndigheter eller forhandler og spør etter riktig fremgangsmåte for håndtering.

Merknader for batterisymbol (to nederste symbol-eksempler):

Dette symbolet kan bli brukt i kombinasjon med et kjemisk symbol. I dette tilfellet etterkommer det kravet satt av direktivet for det kjemikaliet det gjelder.

III. SPESIFIKASJONER

Modell EY0L80
Merkedata Se merkeplaten på bunnen av laderen.
Vekt 0,95 k	g (2,1 lbs)

[Li-ion-Batteripakke]

Ladetid	Spenning	14,4 V likestrøm(3,6 V × 4 celler)	21,6 V likestrøm(3,6 V × 6 celler)	28,8 V likestrøm(3,6 V × 8 celler)
	3 Ah	EY9L40Brukbar: 35 min.Fullt ladet: 50 min.	EY9L60Brukbar: 45 min.Fullt ladet: 60 min.	EY9L80Brukbar: 55 min.Fullt ladet: 70 min.

[Ni-MH/Ni-Cd-Batteripakk]

Ladetid		7,2 V	9,6 V 12	V 15,6 V 18	V 24 V
	1,2 Ah	EY9065EY9066	EY9080EY9086	EY9001
		20 min.
	1,7 Ah		EY9180EY9182	EY9101EY9103
			25 min.
	2 Ah	EY9168 EY9188		EY9106EY9107EY9108	EY9136		EY9116EY9117
		30 min. 60 min.
	3 Ah			EY9200 EY9230 EY921045 min. 90 min.
	3,5 Ah			EY9201 EY9231 EY925155 min.		65 min.

MERK: Modell- og tilbehør-utvalg kan variere fra land til land. Ikke alle varianter som er vist her selges i Norge. Se den nyeste hovedkatalog.
