ПОСІБНИК КОРИСТУВАЧА EY0L80 PANASONIC

Перед екплуатацією даного пристрою, будь ласка, повністю прочитайте дану інструкцію і збережіть даний посібник для використання у майбутньому

Index/Index/Index/Indice/Index/Indice/Indeks/Index/Indeks/Hakemisto/Индекс/Индекс

English: Page 4

Deutsch: Seite 10

Français: Page 15

Italiano: Pagina 21

Українська: Сторінка 62

FUNCTIONAL DESCRIPTION

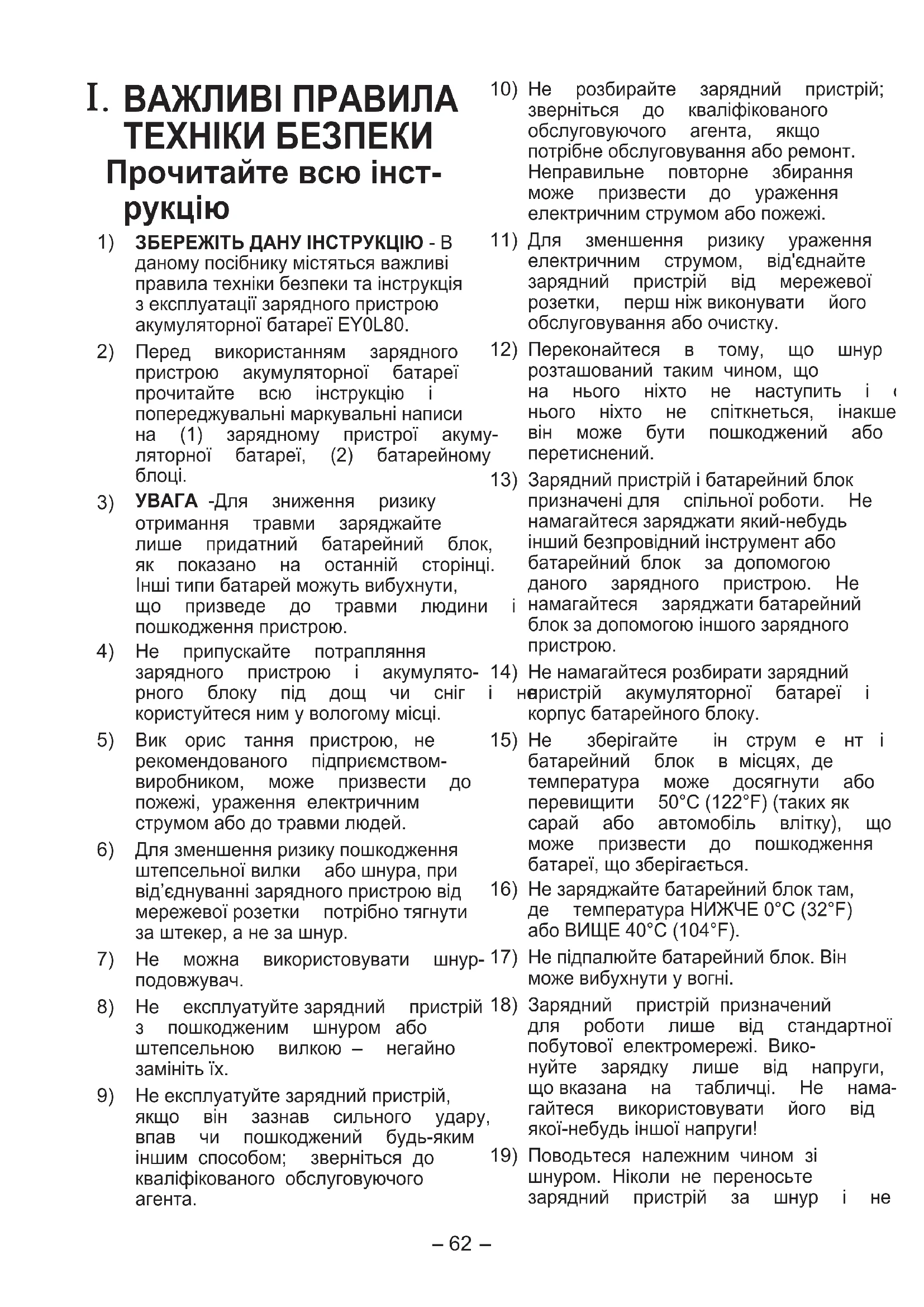

I. ВАЖЛИВІ ПРАВИЛА ТЕХНІКИ БЕЗПЕКИ Прочитайте всю інст- рукцію

1) ЗБЕРЕЖІТЬ ДАНУ ІНСТРУКЦІЮ - В даному посібнику містяться важливі правила техніки безпеки та інструкція з експлуатації зарядного пристрою акумуляторної батареї EY0L80.

2) Перед використанням зарядного 1 пристрою акумуляторної батареї прочитайте всю інструкцію і попереджувальні маркувальні написи на (1) зарядному пристрої акумуляторної батареї, (2) батарейному блоці.

3) УВАГА -Для зниження ризику отримання травми заряджайте лише придатний батарейний блок, як показано на останній сторінці. Інші типи батарей можуть вибухнути, що призведе до травми людини пошкодження пристрою.

4) Не припускайте потрапляння зарядного пристрою і акумуляторного блоку під дощ чи сніг користуйтеся ним у вологому місці.

5) Вик орис тання пристрою, не рекомендованого підприємством-виробником, може призвести до пожежі, ураження електричним струмом або до травми людей.

6) Для зменшення ризику пошкодження штепсельної вилки або шнура, при від'єднуванні зарядного пристрою від мережевої розетки потрібно тягнути за штекер, а не за шнур.

7) Не можна використовувати шнур- подовжувач.

8) Не експлуатуйте зарядний пристрій з пошкодженим шнуром або штепсельною вилкою – негайно замініть їх.

9) Не експлуатуйте зарядний пристрій, якщо він зазнав сильного удару, впав чи пошкоджений будь-яким іншим способом; зверніться до кваліфікованого обслуговуючого агента.

10) Не розбирайте зарядний пристрій; зверніться до кваліфікованого обслуговуючого агента, якщо потрібне обслуговування або ремонт. Неправильне повторне збирання може призвести до ураження електричним струмом або пожежі.

11) Для зменшення ризику ураження електричним струмом, від'єднайте зарядний пристрій від мережевої розетки, перш ніж виконувати його обслуговування або очистку.

12) Переконайтеся в тому, що шнур розташований таким чином, що на нього ніхто не наступить і нього ніхто не спіткнеться, інакше він може бути пошкоджений або перетиснений.

13) Зарядний пристрій і батарейний блок призначені для спільної роботи. Не намагайтеся заряджати який-небудь інший безпровідний інструмент або батарейний блок за допомогою даного зарядного пристрою. Не і намагайтеся заряджати батарейний блок за допомогою іншого зарядного пристрою.

14) Не намагайтеся розбирати зарядний і нөристрій акумуляторної батареї і корпус батарейного блоку.

15) Не зберігайте ін струм е нт і батарейний блок в місцях, де температура може досягнути або перевищити 50°C (122°F) (таких як сарай або автомобіль влітку), що може призвести до пошкодження батареї, що зберігається.

16) Не заряджайте батарейний блок там, де температура НИЖЧЕ 0°C (32°F) або ВИЩЕ 40°C (104°F).

17) Не підпалюйте батарейний блок. Він може вибухнути у вогні.

18) Зарядний пристрій призначений для роботи лише від стандартної побутової електромережі. Виконуйте зарядку лише від напруги, що вказана на табличці. Не намагайтеся використовувати його від якої-небудь іншої напруги!

19) Поводьтеся належним чином зі шнуром. Ніколи не переносьте зарядний пристрій за шнур і не

смикайте його для від'єднання від мережевої розетки. Зберігайте шнур подалі від опалювальних систем, масла або гострих кромок.

20) Заряджайте батарейний блок в місці, що добре провітрюється, накривайте зарядний пристрій і батарейний блок скатертиною і т.п. під час зарядки.

21) Не допускайте короткого замикання батарейного блоку. Корот замикання батарейного блоку може призвести до великого електричного струму, перегріву та опіків.

22) ПРИМІТКА: Якщо мережевий шнур даного пристрою пошкоджений, його потрібно замінити в ремонтній майє терні, уповноваженій підприємством-виробником, оскільки для цього пот рібні спеціальні інстру-менти.

23) Пристрій не призначений для в користання маленькими дітьми або слабими людьми без нагляду.

24) Маленькі діти повинні знаходитися під наглядом, щоб гарантувати, що вони не будуть грати з пристроєм. Згідно з Законом України “Про хист прав споживачів”, термін єлуж би для даного виробу рівний 7 рокам з дати виробництва при умові, виріб використовується відповідно суворому до справжньої інструкції по експлуатації і застосовних технічних стандартів.

25) Інформація щодо терміну служби (придатності) Встановлений виробником термін служби (придатності) цього виробу дорівнює 7 рокам з дати виготовлення за умови, що виріб використовується у суворій відповідності до дійсн інструкції з експлуатації та технічних стандартів, що застосовуються д цього виробу.

Термін служби батарейних блоків дорівнює: 500 зарядкам (тільки для нікель-кадмієвого батарейного блоку), 1200 зарядкам (тільки днікель-металогідридного батарейного блоку) з дати виробництва за самих умов.

Панасонік Електрик Воркс Ко., Лтд. Осака, Японія.

Символ	Значення
	Перед використанням прочитайте інструкцію з експлуатації.
	Для використанні лише всередині приміщень.

⚠️ ОБЕРЕЖНО:

• Не використовуйте інші батарейні блоки, крім блоків Panasonic, призначених для використання з цим акумуляторним інструментом.
• Не кладіть батарейний блок у вогонь і не піддавайте його впливу високо температури.
• Не вставляйте в батарейний блок такі предмети, як гвіздки, не піддавайте його ударам, не розбирайте його і не намагайтесь видозмінити.
• Не допускайте торкання металічних предметів до клем батарейного блока.
• Не переносіть і не зберігайте батарейний блок в одному ящику за гвіздками або аналогічними металічними предметами.
• Не заряджайте батарейний блок у місці що з високою температурою, наприклад, поряд з вогнем або під прямими сонячними променями. Інакше батарея може перегрітися, зайнятися або вибухнути.
• Ні в якому випадку не використовуйте для зарядки батарейного блока інший зарядний пристрій, крім спеціально призначеного для цього пристрою. Інакше батарея може почати протікати, перегрітися або вибухнути.
  Після зняття батарейного блоку з інструменту або зарядного пристрою, завжди встановлюйте на місце кришку блоку. Інакше може трапитися коротке замикання контактів батареї, що може призвести до пожежі.

II. ЗАРЯДКА БАТАРЕЇ

Загальні застережні заходи щодо літій-іонного/нікель- металогідридного/нікель- кадмієвого батарейного блоку

ПРИМИТКА:

• Якщо температура батарейного блоку впаде нижче приблизно -10^ (14°F), зарядку буде автоматично перервано, що погіршенню характеристик батареї.
• Не заряджайте батарейний блок, температура якого нижче 0С.
• При зарядці холодного батарейного блоку (з температурою нижче 0°C (32°F)) в теплому місці, залиште батарейний блок в цьому місці та почекайте понад одну годину, доки батарея нагріється до рівня пемператури навколишнього за середовища.
• Охолодіть зарядний пристрій при послідовній зарядці більш ніж двох батарейних блоків
• Не вставляйте Ваші пальці в к тактні отвори, коли Ви тримаєте зарядний пристрій, а також в інших випадках.

УВАГА:

Для уникнення ризику пожежі або пошкодження зарядного пристрою.

• Не використовуйте в якості джерела живлення генератор двигуна.
• Не блокуйте вентиляційні отвори на зарядному пристрої та батарейному блоці.
  • Вимкніть зарядний пристрій з штепсельної розетки, якщо він використовується.

Літій-іонний батарейний блок

ПРИМИТКА:

Ваш батарейний блок не є повністю зарядженими під час придбання. Не забудьте зарядити його перед використанням.

Зарядний пристрій (EY0L80)

1. Ввімкніть зарядний пристрій в штепсельну розетку змінного струму.

ПРИМИТКА:

При підключенні штепсельної вилки до джерела живлення змінним струмом можуть з'явитися іскри, але це не створую проблему з точки зору безпеки.

1. Щільно вставте батарейний блок в зарядний пристрій.

2. Зрівняйте мітки вирівнювання і розмістіть батарею у заглибленні на зарядному пристрої.

2.3 Зсуньте о йброі вперед у напрямку стрілки.

Мітки в

Під час зарядки буде горіти лампочка зарядки.

Після завершення зарядки автоматично спрацює внутрішній електронний перемикач, запобігаючи надмірній зарядці.

Н- Зарядка не почнеться, якщо батарейний блок є надто гарячим (наприклад, безпосередньо після функціонування при великому навантаженні). Оранжева лампочка режиму очікування буде мигати, доки батарея не охолоне. Далі зарядка почнеться автоматично.

1. Лампочка зарядки (зелена) буде повільно мигати, як тільки батарея буде заряджена приблизно на 80%.

2. Після завершення зарядки лампочка зарядки почне швидко мигати зеленим не світлом.

3. Якщо лампочка живлення не загориться негайно після включення зарядного пристрою, або якщо після закінчення стандартного часу лампочка не почне швидко мигати, зверніться до уповноваженого сервісного центру.

Якщо повністю заряджений батарейний блок знову вставити в зарядний пристрій, загориться лампочка зарядки. Через декілька хвилин лампочка зарядки може почати швидко мигати, показуючи, що зарядка завершена.

Нікель-металогідридний/нікель- кадмієвий батарейний блок

ПРИМІТКА:

При першому зарядженні батарейного блоку, або після тривалого зберігання, заряджуйте його протягом 24 годин, щоб довести батарею до повної зарядної ёмкість.

Зарядний пристрій (EY0L80)

1. Ввімкніть зарядний пристрій в штепсельну розетку змінного струму.

ПРИМІТКА:

При підключенні штепсельної вилки до джерела живлення змінним стру- мом можуть з'явитися іскри, але це не створую проблему з точки зору безпеки.

1. Щільно вставте батарейний блок в зарядний пристрій.

1. Під час зарядки буде горіти лампочка зарядки.

Після завершення зарядки автоматично спрацює внутрішній електронний перемикач, запобігаючи надмірній зарядці.

- Зарядка не почнеться, якщо батарейний блок є надто гарячим (напрзиклад, безпосередньо після функціонування при великому навантаженні). Оранжева лампочка режиму очікування буде мигати, доки батарея не охолоне. Далі зарядка почнеться автоматично.

1. Після завершення зарядки лампочка зарядки почне швидко мигати зеленим світлом.

2. Якщо лампочка зарядки не загориться безпосередньо після вмикання зарядного пристрою, або якщо лампочка не погасне після закінчення стандартного часу зарядки, зверніться до уповноваженого сервісного центру.

3. Якщо повністю заряджений батарейний блок знову вставити в зарядний пристрій, загориться лампочка зарядки. Через декілька хвилин лампочка зарядки може почати швидко мигати, показуючи, що зарядка завершена.

СВІТЛОВІ ІНДИКАТОРИ

Висвічування зеленим світлом

Зарядний пристрій підключений до штепсельної розетки змінного струму. Готовий до зарядки.

Швидке мигання зеленим світлом

Мигання зеленим світлом

Батарея заряджена приблизно на 80%. (Придатна для використання зарядка. Лише літій-іонна батарея)

Висвічування зеленим світлом

Виконується зарядка.

Висвічування оранжевим світлом

Батарейний блок холодний.

Батарейний блок заряджається повільно, щоб знизити навантаження на батарею. (Лише літій-іонна батарея)

Мигання оранжевим світлом

Батарейний блок гарячий. Зарядження почнеться, коли температура батарейного блока впаде.

Якщо температура батарейного блоку складас або

менше, лампочка зарядки (оранжева) також почне мигати.

Зарядка почнеться тоді, коли температура батарейного блоку підвищиться. (Лише літій-іонна батарея)

Лампочка стану зарядки

Ліва: зелена Права: оранжева будуть висвічуватися.

Швидке мигання одночасно оранжевим і зеленим світлом

Зарядження є неможливим. Батарейний блок засмічений пилом або несправний.

Інформація щодо утилізації в країнах, які не входять в Європейський Союз

Cd

Дані символи дійсні тільки на території Європейського Союзу.

При потребі утилізації даних елементів зверніться до місцевого керівницдилера щодо правильного методу її здійснення.

III. ТЕХНІЧНІ ХАРАКТЕРИСТИКИ

Модель	EY0L80
Параметри	Див. табличку з електричними параметрами на нижній поверхні зарядного пристрою.
Вага 0,95 кг (2,1 фунта)

[Літій-іонний батарейний блок]

Час зарядки	Напруга	14,4 В постійного струму(3,6 В × 4 елементів)	21,6 В постійного струму(3,6 В × 6 елементів)	28,8 В постійного струму(3,6 В × 8 елементів)
	ЗАмпер-година	EY9L40Придатний для використання: 35 хвПовний: 50 хв.	EY9L60Придатний для використання: 45 хвПовний: 60 хв.	EY9L80Придатний для використання: 55 хвПовний: 70 хв.

[Нікель-металогідридний/нікель-кадмієвий батарейний блок]

Час зарядки		7,2 В 9,6 В 12 В		15,6 В 18		В	24 В
	1,2Ампер-година	EY9065EY9066	EY9080EY9086	EY9001
		20 хв.
	1,7Ампер-година		EY9180EY9182	EY9101EY9103
			25 хв.
	2Ампер-година	EY9168 EY9188		EY9106EY9107EY9108	EY9136		EY9116EY9117
		30 хв. 60 хв.
	3Ампер-година			EY9200 EY9230 EY921045 min. 90 хв.
	3,5Ампер-година			EY9201 EY9231 EY925155 хв. 65 хв.

ПРИМІТКА: Дана таблиця може містити моделі, що відсутні у Вашому регіоні. Будь ласка, зверніться до найостаннішого загального каталогу.
