GEBRUIKSAANWIJZING EY0L80 PANASONIC

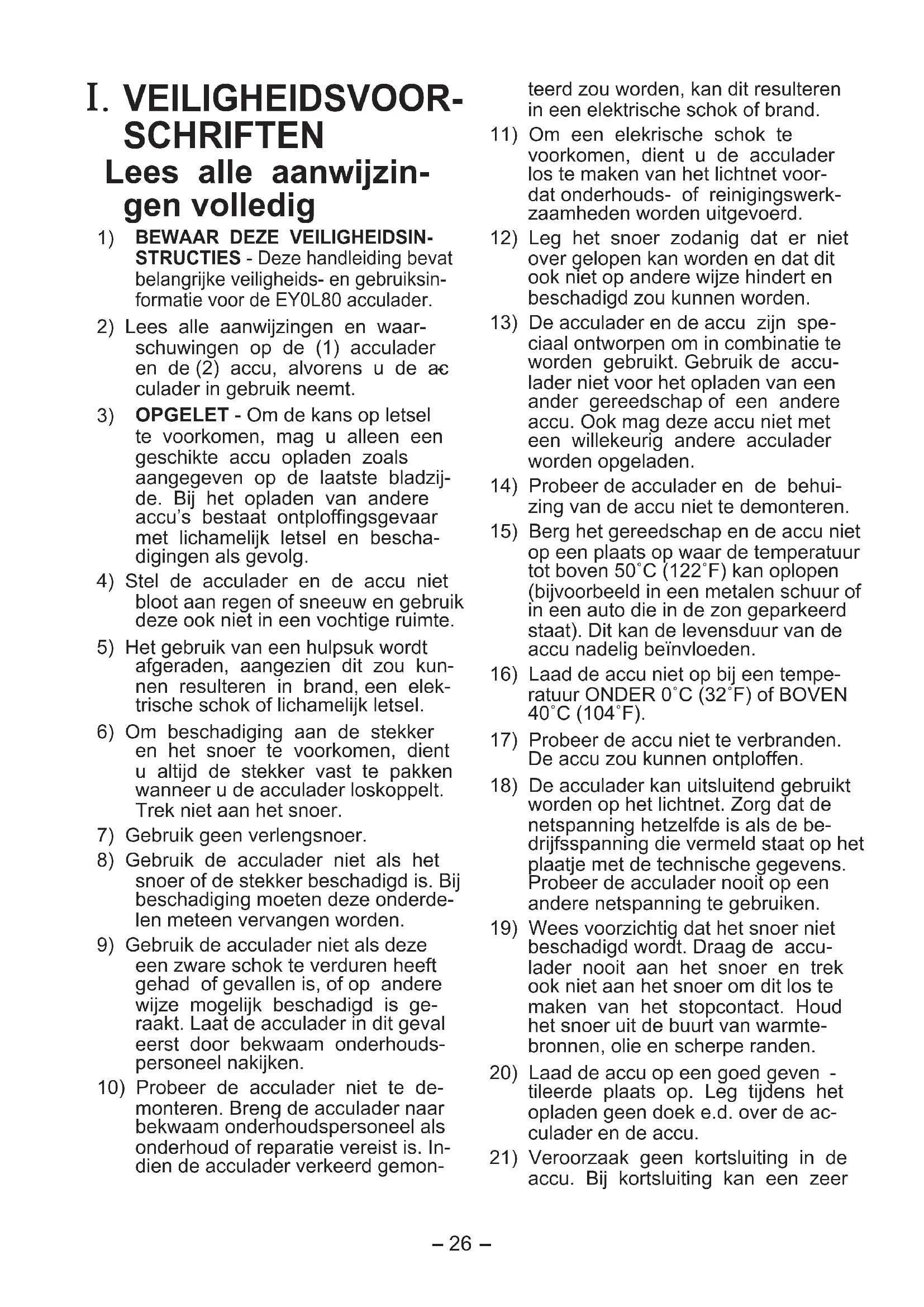

STRUCTIES - Deze handleiding bevat belangrijke veiligheids- en gebruiksin- formatie voor de EY0L80 acculader.

2) Lees alle aanwijzingen en waar-

culader in gebruik neemt.

OPGELET - Om de kans op letsel te voorkomen, mag u alleen een geschikte accu opladen zoals aangegeven op de laatste bladzij- de. Bij het opladen van andere accu’s bestaat ontploffingsgevaar met lichamelijk letsel en bescha- digingen als gevolg.

4) Stel de acculader en de accu niet

bloot aan regen of sneeuw en gebruik deze ook niet in een vochtige ruimte.

5) Het gebruik van een hulpsuk wordt

afgeraden, aangezien dit zou kun- nen resulteren in brand, een elek- trische schok of lichamelijk letsel.

6) Om beschadiging aan de stekker

en het snoer te voorkomen, dient u altijd de stekker vast te pakken wanneer u de acculader loskoppelt. Trek niet aan het snoer.

7) Gebruik geen verlengsnoer.

8) Gebruik de acculader niet als het

snoer of de stekker beschadigd is. Bij beschadiging moeten deze onderde- len meteen vervangen worden.

9) Gebruik de acculader niet als deze

een zware schok te verduren heeft gehad of gevallen is, of op andere wijze mogelijk beschadigd is ge- raakt. Laat de acculader in dit geval eerst door bekwaam onderhouds- personeel nakijken.

10) Probeer de acculader niet te de

monteren. Breng de acculader naar bekwaam onderhoudspersoneel als onderhoud of reparatie vereist is. In- dien de acculader verkeerd gemon- teerd zou worden, kan dit resulteren in een elektrische schok of brand.

11) Om een elekrische schok te

voorkomen, dient u de acculader los te maken van het lichtnet voor- dat onderhouds- of reinigingswerk- zaamheden worden uitgevoerd.

12) Leg het snoer zodanig dat er niet

over gelopen kan worden en dat dit ook niet op andere wijze hindert en beschadigd zou kunnen worden.

13) De acculader en de accu zijn spe

ciaal ontworpen om in combinatie te worden gebruikt. Gebruik de accu- lader niet voor het opladen van een ander gereedschap of een andere accu. Ook mag deze accu niet met een willekeurig andere acculader worden opgeladen.

14) Probeer de acculader en de behui-

zing van de accu niet te demonteren.

15) Berg het gereedschap en de accu niet

op een plaats op waar de temperatuur totboven50˚C(122˚F)kanoplopen (bijvoorbeeld in een metalen schuur of in een auto die in de zon geparkeerd staat). Dit kan de levensduur van de accu nadelig beïnvloeden.

16) Laad de accu niet op bij een tempe-

ratuurONDER0˚C(32˚F)ofBOVEN 40˚C(104˚F).

17) Probeer de accu niet te verbranden.

De accu zou kunnen ontploffen.

18) De acculader kan uitsluitend gebruikt

worden op het lichtnet. Zorg dat de netspanning hetzelfde is als de be- drijfsspanning die vermeld staat op het plaatje met de technische gegevens. Probeer de acculader nooit op een andere netspanning te gebruiken.

19) Wees voorzichtig dat het snoer niet

beschadigd wordt. Draag de accu- lader nooit aan het snoer en trek ook niet aan het snoer om dit los te maken van het stopcontact. Houd het snoer uit de buurt van warmte- bronnen, olie en scherpe randen.

20) Laad de accu op een goed geven

tileerde plaats op. Leg tijdens het opladen geen doek e.d. over de ac- culader en de accu.

21) Veroorzaak geen kortsluiting in de

accu. Bij kortsluiting kan een zeer-

hoge stroomsterkte ontstaan met oververhitting en brandgevaar als gevolg. 22) OPMERKING: Als het netsnoer be- schadigd is, mag dit uitsluitend bij een reparatiecentrum aanbevolen door de fabrikant worden vervan- gen. Voor het vervangen van het netsnoer zijn namelijk speciale ge- reedschappen vereist.

23) Het toestel mag niet worden ge

bruikt door jonge kinderen of door onbevoegde personen zonder toe- zicht.

24) Er dient te worden op toegezien

dat jonge kinderen niet met het ap- paraat spelen. Symbool BetekenisLees voor gebruik de gebruiksaanwijzing.Alleen voor gebruik binnenshuis. WAARSCHUWING:

• Gebruik enkel Panasonic accu's die bestemd zijn voor gebruik met dit oplaadbare gereedschap.

Gooi de accu nooit in vuur of stel deze ook niet aan overmatige hitte bloot.

Sla geen nagels en dergelijke in de accu en stel deze ook niet bloot aan schokken. Probeer de accu ook niet te demonteren of er wijzigingen in aan te brengen.

Zorg dat de accupolen niet in contact komen met metalen voorwerpen.

Berg de accu niet in dezelfde doos op waarin nagels of andere metalen voor- werpen zijn.

• Laad de accu niet op een plaats met hoge temperaturen op, zoals in de buurt van een vuur of in direct zonli- cht. De accu kan oververhit worden, in brand vliegen of exploderen.

Gebruik uitsluitend de voorgeschreven acculader voor het opladen van de accu. De accu zou anders kunnen gaan lekken, oververhit worden of exploderen.

• Bevestig altijd het accudeksel nadat u de accu van het gereedschap of de acculader hebt losgemaakt. Het is anders mogelijk dat de accupolen kort- gesloten worden met mogelijk brand tot gevolg.

ACCU Belangrijke informatie voor Li- ion/Ni-MH/Ni-Cd accu's OPMERKING:

• Als de temperatuur van de accu lager wordt dan ongeveer −10°C, zal het opladen automatisch stop- pen om een verslechtering van de toestand van de accu te voorkomen.

Laad de accu niet op wanneer deze kouder is dan 0°C.

Laat een koude accu (kouder dan 0°C (32°F)), voordat deze wordt opgeladen in een warme omgeving, eerst minimaal een uur in deze rui- mte liggen om op temperatuur te komen.

Laat de lader afkoelen wanneer u meer dan twee accu’s na elkaar oplaadt.

• Steek uw vingers niet in de contact- opening wanneer u de lader vast- pakt. OPGELET: Om brandgevaar en beschadiging van de acculader te voorkomen.

Gebruik geen stroom van een motorgenerator.

Voorkom dat de ventilatiegaten van de lader en de accu worden bedekt.

Maak de acculader los wanneer deze niet wordt gebruikt. Li-ion accu OPMERKING: De accu is niet volledig opgeladen wanneer u deze koopt. Laad de accu daarom voor gebruik op.-

1. Steek de lader in een stopcontact.

OPMERKING: Wanneer de stekker in het stop- contact wordt gestoken, kunnen er vonken zijn, maar dit is niet gevaar- lijk.

Plaats de accu goed in de lader.

Zet de uitlijntekens tegenover elkaar en plaats de accu in de acculader.

2. Schuif de accu in de richting van

de pijl naar voren. Uitlijntekens

3. De laadindicator licht op tijdens het

laden. Wanneer de accu is geladen, wordt automatisch een interne elektronische schakeling geactiveerd die voorkomt dat de accu wordt overladen.

Wanneer de accu warm is, zal deze niet worden opgeladen (bijvoorbeeld direct na intensief gebruik). De oranje standby-indicator knippert tot de accu is afgekoeld. Vanaf dat moment wordt de accu automatisch opnieuw geladen.

De laadindicator (groen) knippert langzaam wanneer de accu ongeveer 80% is opgeladen.

5. Wanneer het opladen is voltooid, zal

Als de spanningsindicator niet meteen oplicht nadat de acculader op een stop- contact is aangesloten of als de laadin- dicator niet snel groen knippert nadat de standaard oplaadtijd is verstreken, moet u contact opnemen met een officiële dealer.

7. Als een volledig opgeladen accu opnieuw

in de acculader wordt geplaatst, zal het oplaadlampje oplichten. Na enkele minuten kan het oplaadindicatielampje snel gaan knipperen om aan te geven dat het opladen is voltooid. Ni-MH/Ni-Cd accu OPMERKING: Laad een nieuwe accu, of een accu die u voor een lange tijd niet heeft gebruikt, ca. 24 uur op voor het verkrijgen van een optimale gebruiks- tijd. Acculader (EY0L80)

1. Steek de lader in een stopcontact.

OPMERKING: Wanneer de stekker in het stop- contact wordt gestoken, kunnen er vonken zijn, maar dit is niet gevaar- lijk.

2. Plaats de accu goed in de lader.

De laadindicator licht op tijdens het laden. Wanneer de accu is geladen, wordt automatisch een interne elektronische schakeling geactiveerd die voorkomt dat de accu wordt overladen.

Wanneer de accu warm is, zal deze niet worden opgeladen (bijvoorbeeld direct na intensief gebruik). De oranje standby-indicator knippert tot de accu is afgekoeld. Vanaf dat moment wordt de accu automatisch opnieuw geladen.

4. Wanneer het opladen is voltooid, zal

Als het oplaadindicatielampje niet onmid- dellijk oplicht nadat de lader is ingesto- ken, of als na de normale oplaadtijd het lampje niet dooft, roep dan de hulp in van een erkende dealer.

6. Als een volledig opgeladen accu

opnieuw in de acculader wordt ge- plaatst, zal het oplaadlampje oplichten. Na enkele minuten kan het oplaadin- dicatielampje snel gaan knipperen om aan te geven dat het opladen is voltooid.-

LAMPINDICATIES Brandt groen Lader is aangesloten op een stopcontact. Klaar om op te laden. Knippert snel groen Opladen voltooid. (Volledig opgeladen.) Knippert groen De accu is ongeveer 80% opgeladen. (Voldoende opgela- den. Alleen Li-ion) Brandt groen Aan het opladen. Brandt oranje De accu is koud. De accu wordt langzaam opgeladen om de belasting van de accu te verminderen. (Alleen Li-ion) Knippert oranje De accu is warm. Het opladen zal beginnen wanneer de temperatuur van de accu is gedaald. Als de temperatuur van de accu minder dan −10°C is, zal de laadindicator (oranje) ook gaan knipperen. Het opladen begint wanneer de statustemperatuur van de accu hoger wordt. (Alleen Li-ion) Laadstatusindicator De aanduiding is Links: groen en Rechts: oranje. Knippert snel oranje en groen Opladen is niet mogelijk. Stof op de accu of accu defect. Informatie voor gebruikers betreffende het verzamelen en ver- wijderen van oude uitrustingen en lege batterijen Deze symbolen op de producten, verpakkingen, en/of begeleidende docu- menten betekenen dat gebruikte elektrische en elektronische producten en batterijen niet met het algemene huishoudelijke afval gemengd mogen worden. Voor een correcte behandeling, recuperatie en recyclage van oude producten en lege batterijen moeten zij naar de bevoegde verzamelpunten gebracht worden in overeenstemming met uw nationale wetgeving en de Richtlijnen 2002/96/EC en 2006/66/EC. Door deze producten en batterijen correct te verwijderen draagt u uw steentje bij tot het beschermen van waardevolle middelen en tot de preventie van potentiële negatieve effecten op de gezondheid van de mens en op het milieu die anders door een onvakkundige afvalverwerking zouden kunnen ontstaan. Voor meer informatie over het verzamelen en recycleren van oude producten en batterijen, gelieve contact op te nemen met uw plaatselijke gemeente, uw afvalverwijderingsdiensten of de winkel waar u de goederen gekocht hebt. Voor een niet-correcte verwijdering van dit afval kunnen boetes opgelegd worden in overeenstemming met de nationale wetgeving. Voor zakengebruikers in de Europese Unie Indien u elektrische en elektronische uitrusting wilt vewijderen, neem dan contact op met uw dealer voor meer informatie.-

[Informatie over de verwijdering in andere landen buiten de Euro- pese Unie] Deze symbolen zijn enkel geldig in de Europese Unie. Indien u wenst deze producten te verwijderen, neem dan contact op met uw plaatselijke autoriteiten of dealer, en vraag informatie over de correcte wijze om deze producten te verwijderen. Opmerking over het batterijensymbool (beneden twee voorbeelden): Dit symbool kan gebruikt worden in verbinding met een chemisch symbool. In dat geval wordt de eis, vastgelegd door de Richtlijn voor de betrokken chemische producten vervuld. III . TECHNISCHE GEGEVENS Model EY0L80Toelaatbaar vermogen Ziehetspecicatieplaatjeopdeonderkantvandeacculader.Gewicht 0,95 k (2,1 lbs) [Li-ion accu] LaadtijdSpanning14,4 V gelijkstroom(3,6 V × 4 cellen)21,6 V gelijkstroom(3,6 V × 6 cellen)28,8 V gelijkstroom(3,6 V × 8 cellen) 3 Ah EY9L40Bruikbaar: 35 min.Vol: 50 min.EY9L60Bruikbaar: 45 min.Vol: 60 min.EY9L80Bruikbaar: 55 min.Vol: 70 min. [Ni-MH/Ni-Cd accu] Laadtijd7,2 V9,6 V 12 V 15,6 V 18 V 24 V1,2 AhEY9065EY9066EY9080EY9086EY900120 min.1,7 AhEY9180EY9182EY9101EY910325 min. 2 Ah EY9168 EY9188EY9106EY9107EY9108EY9136EY9116EY911730 min. 60 min. 3 Ah EY9200 EY9230 EY921045 min. 90 min.3,5 AhEY9201 EY9231 EY925155 min. 65 min. OPMERKING: In deze tabel zijn mogelijk modellen opgenomen die niet in de han- del verkrijgbaar zijn. Zie de meest recente algemene catalogus.-
