BRUGSANVISNING EY0L80 PANASONIC

Gennemlæs denne betjeningsvejledning før brugen og gem den til fremtidig brug.

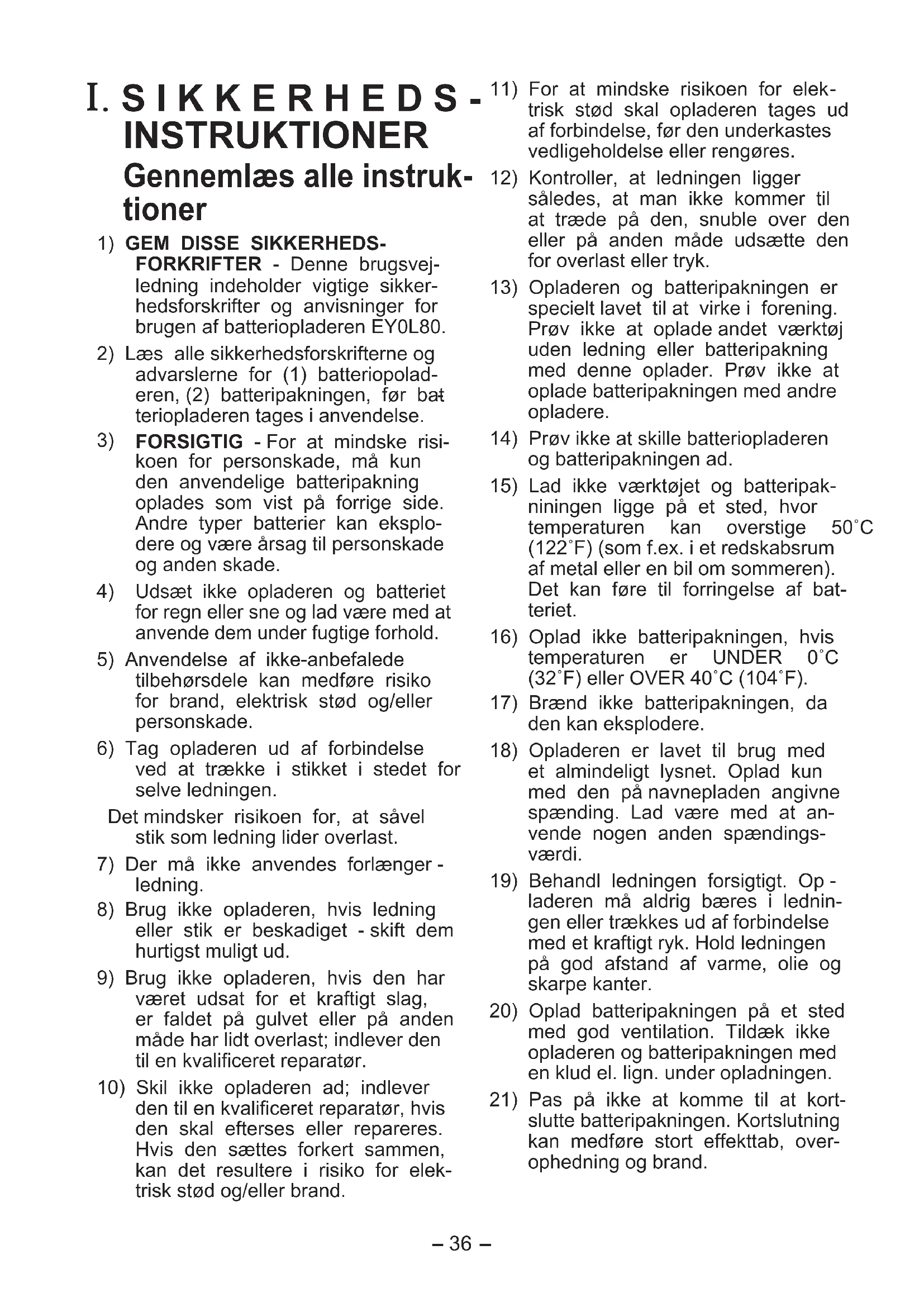

1) GEM DISSE SIKKERHEDS-FORKRIFTER - Denne brugsvejledning indeholder vigtige sikkerhedsforskrifter og anvisninger for brugen af batteriopladeren EY0L80.

2) Læs alle sikkerhedsforskrifterne og advarslerne for (1) batteriopoladeren, (2) batteripakningen, før batteriopladeren tages i anvendelse.

3) FORSIGTIG - For at mindske risikoen for personskade, må kun den anvendelige batteripakning oplades som vist på forrige side. Andre typer batterier kan eksplo- dere og være årsag til personskade og anden skade.

4) Udsæt ikke opladeren og batteriet for regn eller sne og lad være med at anvende dem under fugtige forhold.

5) Anvendelse af ikke-anbefalede tilbehørsdele kan medføre risiko for brand, elektrisk stød og/eller personskade.

6) Tag opladeren ud af forbindelse ved at trække i stikket i stedet for selve ledningen.

Det mindsker risikoen for, at såvel stik som ledning lider overlast.

7) Der må ikke anvendes forlænger - ledning.

8) Brug ikke opladeren, hvis ledning eller stik er beskadiget - skift dem hurtigst muligt ud.

9) Brug ikke opladeren, hvis den har været udsat for et kraftigt slag, er faldet på gulvet eller på anden måde har lidt overlast; indlever den til en kvalificeret reparatør.

10) Skil ikke opladeren ad; indlever den til en kvalificeret reparatør, hvis den skal efterses eller repareres. Hvis den sættes forkert sammen, kan det resultere i risiko for elektrisk stød og/eller brand.

11) For at mindske risikoen for elektrisk stød skal opladeren tages ud af forbindelse, før den underkastes vedligeholdelse eller rengøres.

12) Kontroller, at ledningen ligger således, at man ikke kommer til at træde på den, snuble over den eller på anden måde udsætte den for overlast eller tryk.

13) Opladeren og batteripakningen er specielt lavet til at virke i forening. Prøv ikke at oplade andet værktøj uden ledning eller batteripakning med denne oplader. Prøv ikke at oplade batteripakningen med andre opladere.

14) Prøv ikke at skille batteriopladeren og batteripakningen ad.

15) Lad ikke værktøjet og batteripakniningen ligge på et sted, hvor temperaturen kan overstige 50°C (122°F) (som f.ex. i et redskabsrum af metal eller en bil om sommeren). Det kan føre til forringelse af batteriet.

16) Oplad ikke batteripakningen, hvis temperaturen er UNDER 0°C (32°F) eller OVER 40°C (104°F).

17) Brænd ikke batteripakningen, da den kan eksplodere.

18) Opladeren er lavet til brug med et almindeligt lysnet. Oplad kun med den på navnepladen angivne spænding. Lad være med at anvende nogen anden spændingsværdi.

19) Behandl ledningen forsigtigt. Op - laderen må aldrig bæres i ledningen eller trækkes ud af forbindelse med et kraftigt ryk. Hold ledningen på god afstand af varme, olie og skarpe kanter.

20) Oplad batteripakningen på et sted med god ventilation. Tildæk ikke opladeren og batteripakningen med en klud el. lign. under opladningen.

21) Pas på ikke at komme til at kortslutte batteripakningen. Kortslutning kan medføre stort effekttab, overophedning og brand.

22) BEMÆRK: Hvis denne komponents strømforsyningsledning har lidt overlast, må den kun skiftes ud af en reparatør, der er autoriseret af fabrikanten, fordi der skal anvendes specialværktøj.
23) Systemet er ikke beregnet til brug for mindre børn eller svagelige personer uden opsyn.
24) Mindre børn bør være under opsyn, så man sikrer, at de ikke leger med systemet.

Symbol Betydning
	Læs brugsvejledningen inden brug
	Kun til indendørs brug

ADVARSEL:

• Benyt ikke andre batteripakninger end Panasonic-batteripakninger, som er beregnet til brug med dette genop-ladelige værktøj.
• Bortskaf ikke batteripakningen ved at smide den på åben ild og udsæt den ikke for ekstrem varme.
• Undlad at slå ting som søm i batteripakningen, udsætte den for stød, adskille den eller forsøge at ændre den.
• Lad ikke metalgenstande komme i berøring med batteripakningens terminaler.
• Undlad at transportere og opbevare batteripakningen i den samme beholder som indeholder søm eller andre lignende metalgenstande.
• Oplad ikke batteripakningen på et sted med høje temperaturer, som for eksempel i nærheden af åben ild eller i direkte sol. Dette kan bevirke, at batteriet overophedes, bryder i brand eller eksploderer.
• Benyt aldrig andre opladere end den beregnede til opladning af batteripakningen. Dette kan bevirke, at batteriet lækker, overophedes eller eksploderer.

- Når batteripakningen er taget af værktøjet eller opladeren, skal man altid huske at sætte pakningsdækslet på. Hvis dette ikke gøres, er der risiko for, at batterikontakterne kortsluttes, hvilket kan være årsag til brandfare.

II. OPLADNING AF BATTERI

Almindelige sikkerhedsfor- skrifter for Li-ion/Ni-MH/Ni-Cd batteripakning

BEMÆRK:

• Hvis batteripakningens temperatur falder til under cirka -10^ , opladningen automatisk stoppe for at forhindre af batteriet forringes.
• Oplad ikke batteripakningen, hvis dens temperatur er under 0°C.
• Når man vil oplade en kold batteripakning (under 0°C (32°F)) i et varmt rum, så anbring batteripakningen i rummet mindst en time, så dens temperatur kan komme på niveau med rummets, inden den oplades.
• Lad opladeren køle ned ved genopladning af flere end to batteripakninger efter hinanden.
• Sæt ikke fingrene ind i kontaktåbningen, när ladeaggreatet holdes i hænderne eller flyttes.

FORSIGTIG:

Forebyggelse af risiko for brand eller skade på batteriopladeren.

• Anvend ikke strøm fra en generator på en motor.
• Tildæk ikke ventilationshullerne på ladeaggregatet og på batteripakken.
• Tag opladeren ud af forbindelse, när den ikke skal anvendes.

Li-ion batteripakning

BEMÆRK:

Batteripakningen er ikke fuldt opladet på købstidspunktet. Sørg for at oplade batteriet før brugen.

Batterioplader (EY0L80)

1. Stik opladerens stik ind i en stikkontakt fra lysnettet.

BEMÆRK:

Der kan opstå gnister, när stikket sættes i stikkontakten, men dette er ikke noget sikkerhedsproblem.

1. Sæt batteripakningen helt ind i oplade- ren.

2. Sæt flugtemærkerne på linje og anbring batteriet på dokken på opladeren.

3. Tryk fremad i pilens retning.

Flugtemærker

1. Under opladningen vil opladelampen lyse.

Når opladningen er afsluttet, vil en indre elektronisk omskifter automatisk udløses til forhindring af overopladning.

- Opladningen starter ikke, hvis batteripakningen er varm (for eksempel, umiddelbart efter ekstra svær betjening.)

Den orangefarvede lampe blinker, indtil batteriet er kølet af.

Opladningen begynder straks derefter.

1. Opladelampen (grøn) blinker langsomt, när batteriet er omkring 80% opladet.

2. Når opladningen er færdig, vil opladelampen begynde at blinke hurtigt i grøn farve.

3. Hvis driftslampen ikke tændes straks, efter at opladeren er sat i forbindelse, eller hvis opladelampen efter standard- opladetiden ikke blinker hurtigt i grønt, skal du rådføre dig med en autoriseret forhandler.

4. Hvis en fuldt opladet batteripakning sættes ind i opladeren igen, vil opladelampen begynde at lyse. Efter nogle minutter vil opladelampen blinke hurtigt for at indikere at opladningen er afsluttet.

Ni-MH/Ni-Cd batteripakning

BEMÆRK:

Oplad en nyt batteripakning, eller en batteripakning, der ikke har været anvendt i længere tid, i ca. 24 timer, så batteriet oplades helt.

Batterioplader (EY0L80)

1. Stik opladerens stik ind i en stikkontakt fra lysnettet.

BEMÆRK:

Der kan opstå gnister, när stikket sættes i stikkontakten, men dette er ikke noget sikkerhedsproblem.

1. Sæt batteripakningen helt ind i oplade- ren.

1. Under opladningen vil opladelampen lyse.

Når opladningen er afsluttet, vil en indre elektronisk omskifter automatisk udløses til forhindring af overopladning.

- Opladningen starter ikke, hvis batteripakningen er varm (for eksempel, umiddelbart efter ekstra svær betjening.)

Den orangefarvede lampe blinker, indtil batteriet er kølet af. Opladningen begynder straks derefter.

1. Når opladningen er færdig, vil opladelampen begynde at blinke hurtigt i grøn farve.

2. Hvis ladelampen ikke tænder straks efter at opladeren er tilsluttet en stikkontakt, eller hvis lampen ikke slukker efter en standardopladning, så ret henvendelse til en autoriseret forhandler.

3. Hvis en fuldt opladet batteripakning sættes ind i opladeren igen, vil opladelampen begynde at lyse. Efter nogle minutter vil opladelampen blinke hurtigt for at indikere at opladningen er afsluttet.

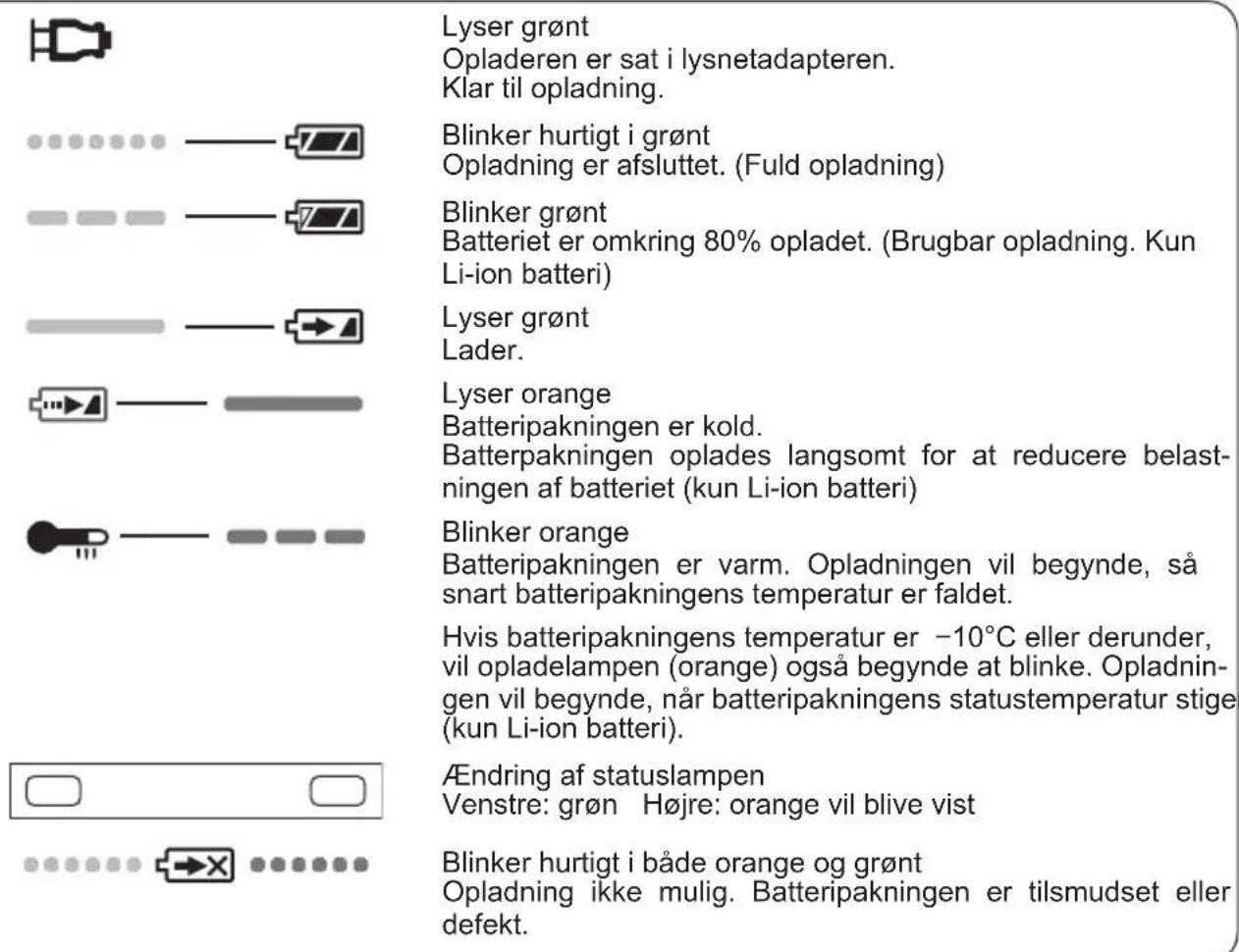

LAMPEINDIKERINGER

Lyser grønt Opladeren er sat i lysnetadapteren. Klar til opladning. Blinker hurtigt i grønt Opladning er afsluttet. (Fuld opladning) Blinker grønt Batteriet er omkring 80% opladet. (Brugbar opladning. Kun Li-ion batteri) Lyser grønt Lader. Lyser orange Batteripakningen er kold. Batterpakningen oplades langsomt for at reducere belast- ningen af batteriet (kun Li-ion batteri) Blinker orange Batteripakningen er varm. Opladningen vil begynde, så snart batteripakningens temperatur er faldet. Hvis batteripakningens temperatur er -10°C eller derunder, vil opladelampen (orange) også begynde at blinke. Opladning- gen vil begynde, når batteripakningens statustemperatur stige (kun Li-ion batteri). Ændring af statuslampen Venstre: grøn Højre: orange vil blive vist Blinker hurtigt i både orange og grønt Opladning ikke mulig. Batteripakningen er tilsmudset eller defekt.

Brugerinformation om indsamling og bortskaffelsse af elektro-nikskrot og brugte batterier

Disse symboler på produkter, emballage og/eller ledsagedokumenter betyder, at brugte elektriske og elektroniske produkter og batterier ikke må smides ud som almindeligt husholdningsaffald.

Sådanne gamle produkter og batterier skal indleveres til behandling, genvinding resp. recycling i henhold til gældende nationale bestemmelser samt direktiverne 2002/96/EF og 2006/66/EF.

Ved at bortskaffe sådanne produkter og batterier på korrekt vis hjælper du med til at beskytte værdifulde ressourcer og imødegå de negative påvirkninger af det menneskelige helbred og miljøet, som vil kunne være følgen af usagkyndig affaldsbehandling.

∅nsker du mere udførlig information om indsamling og recycling af gamle produkter og batterier, kan du henvende dig til din kommune, deponeringsselskabet eller stedet, hvor du har købt produkterne.

Usagkyndig bortskaffelse af elektronikskrot og batterier kan eventuelt udløse bødeforlæg.

For kommercielle brugere i Den Europæiske Union

[Information om bortskaffelse i lande uden for Den Europæiske Union]

Disse symboler gælder kun inden for Den Europæiske Union. ∅nsker du at kassere sådanne produkter, bedes du forhøre dig hos din forhandler eller kommune med henblik på en hensigtsmæssig bortskaffelse.

Information om batterisymbol (to eksempler nedenfor):

Dette symbol kan optræde sammen med et kemisk symbol. I så fald opfylder det kravene for det direktiv, som er blevet fastlagt for det pågældende kemikalie.

III. TEKNISKE SPECIFIKATIONER

Model EY0L80
Mærkedata Se mærkepladen på undersiden af opladeren.
Vægt 0,95 k	g (2,1 lbs)

[Li-ion batteripakning]

Opladningstid	Spænding	14,4 V DC(3,6 V × 4 celler)	21,6 V DC(3,6 V × 6 celler)	28,8 V DC(3,6 V × 8 celler)
	3 Ah	EY9L40	EY9L60	EY9L80
		Brugbar: 35 min.	Brugbar: 45 min.	Brugbar: 55 min.
		Fuld: 50 min.	Fuld: 60 min.	Fuld: 70 min.

[Ni-MH/Ni-Cd batteripakning]

Opladningstid		7.2 V	9,6 V 12	V 15,6 V 18	V 24 V
	1,2 Ah	EY9065	EY9080	EY9001
		EY9066	EY9086
		20 min.
	1,7 Ah		EY9180	EY9101
			EY9182	EY9103
		25 min.
	2 Ah	EY9168 EY9188		EY9106	EY9136		EY9116
				EY9107			EY9117
		30 min. 60 min.
	3 Ah			EY9200 EY9230 EY9210			90 min.
				45 min.
	3,5 Ah			EY9201 EY9231 EY9251
				55 min.		65 min.

BEMÆRK: Denne oversigt kan inkludere modeller, der ikke fås i dit område. Se venligst det nyeste, almindelige katalog.
