MANUALE UTENTE EY0L80 PANASONIC

DESCRIZIONE DELLE FUNZIONI

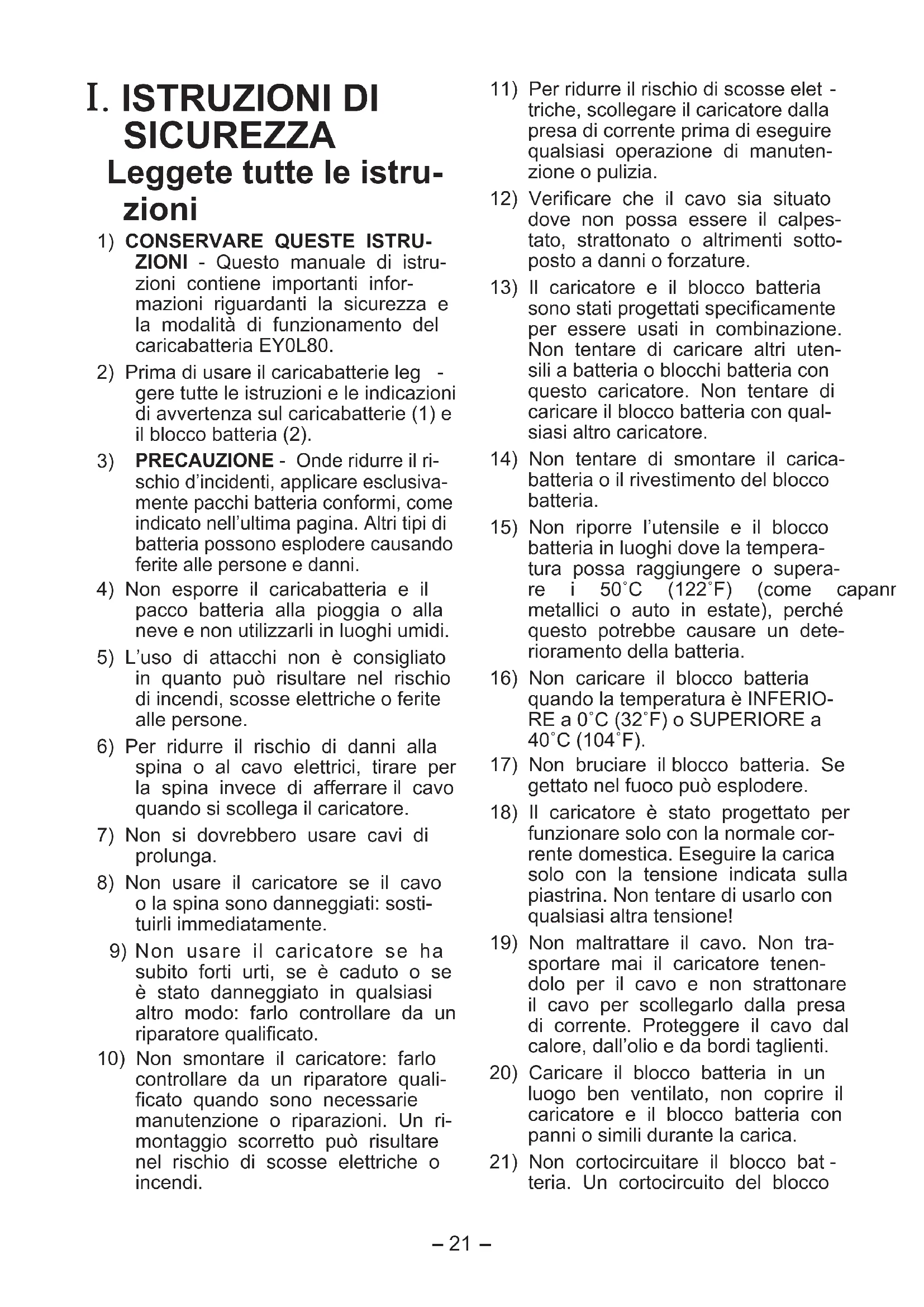

. ISTRUZIONI DI SICUREZZA Leggete tutte le istru- zioni

1) CONSERVARE QUESTE ISTRU-

ZIONI - Questo manuale di istru- zioni contiene importanti infor- mazioni riguardanti la sicurezza e la modalità di funzionamento del caricabatteria EY0L80.

2) Prima di usare il caricabatterie leg

gere tutte le istruzioni e le indicazioni di avvertenza sul caricabatterie (1) e il blocco batteria (2).

PRECAUZIONE - Onde ridurre il ri- schio d’incidenti, applicare esclusiva- mente pacchi batteria conformi, come indicato nell’ultima pagina. Altri tipi di batteria possono esplodere causando ferite alle persone e danni.

4) Non esporre il caricabatteria e il

pacco batteria alla pioggia o alla neve e non utilizzarli in luoghi umidi.

5) L’uso di attacchi non è consigliato

in quanto può risultare nel rischio di incendi, scosse elettriche o ferite alle persone.

6) Per ridurre il rischio di danni alla

spina o al cavo elettrici, tirare per la spina invece di afferrare il cavo quando si scollega il caricatore.

7) Non si dovrebbero usare cavi di

8) Non usare il caricatore se il cavo

o la spina sono danneggiati: sosti- tuirli immediatamente.

9) Non usare il caricatore se ha

subito forti urti, se è caduto o se è stato danneggiato in qualsiasi altro modo: farlo controllare da un riparatore qualificato.

10) Non smontare il caricatore: farlo

controllare da un riparatore quali- ficato quando sono necessarie manutenzione o riparazioni. Un ri- montaggio scorretto può risultare nel rischio di scosse elettriche o incendi.

11) Per ridurre il rischio di scosse elet

triche, scollegare il caricatore dalla presa di corrente prima di eseguire qualsiasi operazione di manuten- zione o pulizia.

12) Verificare che il cavo sia situato

dove non possa essere il calpes- tato, strattonato o altrimenti sotto- posto a danni o forzature.

13) Il caricatore e il blocco batteria

sono stati progettati specificamente per essere usati in combinazione. Non tentare di caricare altri uten- sili a batteria o blocchi batteria con questo caricatore. Non tentare di caricare il blocco batteria con qual- siasi altro caricatore.

14) Non tentare di smontare il carica-

batteria o il rivestimento del blocco batteria.

15) Non riporre l’utensile e il blocco

batteria in luoghi dove la tempera- tura possa raggiungere o supera- re i 50˚C (122˚F) (come capanni metallici o auto in estate), perché questo potrebbe causare un dete- rioramento della batteria.

16) Non caricare il blocco batteria

quando la temperatura è INFERIO- REa0˚C(32˚F)oSUPERIOREa 40˚C(104˚F).

17) Non bruciare il blocco batteria. Se

gettato nel fuoco può esplodere.

18) Il caricatore è stato progettato per

funzionare solo con la normale cor- rente domestica. Eseguire la carica solo con la tensione indicata sulla piastrina. Non tentare di usarlo con qualsiasi altra tensione!

19) Non maltrattare il cavo. Non tra-

sportare mai il caricatore tenen- dolo per il cavo e non strattonare il cavo per scollegarlo dalla presa di corrente. Proteggere il cavo dal calore, dall’olio e da bordi taglienti.

20) Caricare il blocco batteria in un

luogo ben ventilato, non coprire il caricatore e il blocco batteria con panni o simili durante la carica.

21) Non cortocircuitare il blocco bat

teria. Un cortocircuito del blocco-

batteria può causare un grande flusso di corrente, surriscaldamenti e bruciature. 22) NOTA: Se il cavo di corrente di que- sto apparecchio è danneggiato, deve essere sostituito solo presso un cen- tro riparazioni autorizzato dal fabbri- cante perché sono necessari speciali attrezzi su misura.

23) L’apparecchio non deve essere usato

da bambini o persone inferme senza supervisione.

24) Controllate che i bambini non giochi

no con l’apparecchio. Simbolo SignificatoLeggere le istruzioni per l’uso prima dell’impiego.Solo per uso interno. AVVERTIMENTO:

• Usare esclusivamente i pacchi batte- ria Panasonic progettati per l’uso con questo attrezzo ricaricabile.

Non smaltire il pacco batteria in falò, né esporlo a calore eccessivo.

Non avvitare chiodi o simili nel pacco batteria, non sottoporlo ad urti, non disassemblarlo, né tentare di modifi- carlo.

Impedire che oggetti metallici venga- no a contatto con i terminali del pacco batteria.

Non trasportare, né conservare il pacco batteria nello stesso conteni- tore di chiodi od oggetti metallici simili.

Non caricare il pacco batteria in luoghi con alte temperature, come vicino al fuoco o alla luce diretta del sole. In caso contrario, la batteria potrebbe surriscaldarsi, incendiarsi, o esplo- dere.

Usare esclusivamente l’apposito caric- abatteria per caricare il pacco batteria In caso contrario, la batteria potrebbe presentare fughe, surriscaldarsi, o esplodere.

• Dopo aver rimosso il pacco batteria dall’attrezzo o dal caricabatteria, rimon- tare sempre il coperchio del pacco batteria. In caso contrario, i contatti della batteria potrebbero andare in cortocircuito, con conseguente rischio d’incendio

. CARICAMENTO DELLA BATTERIA Avvertenze generiche per il pacco batteria Li-ion/Ni-MH/ Ni-Cd NOTA:

• Qualora la temperatura del pacco batteria scendesse all’incirca al di sotto dei −10°C (14°F), la ricarica s’interrompe automaticamente per impedire la degradazione della bat- teria.

Non caricare il pacco batteria la cui temperatura sia inferiore ai 0°C.

• Per caricare un pacco batteria fred- do (al di sotto di 0°C (32°F)) in un luogo caldo, lasciare il pacco bat- teria nel locale per oltre un’ora per permettere allo stesso di raggiun- gere la temperatura ambiente.

Lasciate raffreddare il caricatore quando caricate più di due pacchi batterie consecutivamente.

Non infilate le dita nel foro di con- tatto per tenere in mano il carica- batterie o altro scopo. PRECAUZIONE: Onde evitare il rischio d’incendio o il danneggiamento del caricabatteria:

Non usate l’energia fornita da un generatore a motore.

Non coprite le prese d’aria di cari- cabatteria e pacco batteria.

Scollegare il caricabatteria se non in uso. Pacco batteria Li-ion NOTA: Al momento dell’acquisto, il pacco batteria non è carico. Assicurarsi di caricare la batteria prima dell’uso.-

1. Collegare il caricatore alla presa di

corrente. NOTA: L’inserimento della spina nella presa di corrente c.a. potrebbe pro- vocare delle scintille, ma questo non è un problema in termini di sicurezza.

Inserire saldamente il pacco batteria nel caricabatteria.

1. Allineare le marcature e collocare la

batteria nel raccordo del caricatore.

Far scorrere nella direzione indicata dalla freccia. Marcature allineamento

3. Durante la ricarica, la spia di carica si

accende. Quando la ricarica è stata completa- ta, un interruttore elettronico interno scatta automaticamente per evitare la sovraccarica.

La ricarica non avviene se il pacco batteria è caldo (per esempio, subito dopo l’uso per un lavoro pesante). La spia di standby arancione lam- peggia mentre la batteria si sta raf- freddando. La ricarica comincia poi automati- camente.

La spia di carica (verde) lampeggia lentamente quando la batteria è carica per l’80% circa.

Quando la batteria è completamente carica, la spia verde lampeggia rapida- mente.

6. Qualora la spia di accensione non si

dovesse accendere immediatamente dopo il collegamento del caricatore o qualora, trascorso il tempo di ricarica normale, la spia di ricarica verde non dovesse lampeggiare rapidamente, si prega di rivolgersi ad un rivenditore autorizzato.

7. Se un pacco batteria completamente

ricaricato viene inserito di nuovo nel caricabatteria, la spia di carica si illu- mina. Dopo alcuni minuti la spia di caricamento inizierà a lampeggiare rapidamente per indicare che il cari- camento è completato. Pacco batteria Ni-MH/Ni-Cd NOTA: Caricare un pacco batteria nuovo o un pacco batteria che non è stato usato per un lungo periodo, per circa 24 ore per riportare la batteria alla sua piena capacità. Caricabatteria (EY0L80)

1. Collegare il caricatore alla presa di

corrente. NOTA: L’inserimento della spina nella presa di corrente c.a. potrebbe pro- vocare delle scintille, ma questo non è un problema in termini di sicurezza.

Inserire saldamente il pacco batteria nel caricabatteria.

3. Durante la ricarica, la spia di carica si

accende. Quando la ricarica è stata completa- ta, un interruttore elettronico interno scatta automaticamente per evitare la sovraccarica.

La ricarica non avviene se il pacco batteria è caldo (per esempio, subito dopo l’uso per un lavoro pesante). La spia di standby arancione lam- peggia mentre la batteria si sta raf- freddando. La ricarica comincia poi automaticamente.

Quando la batteria è completamente carica, la spia verde lampeggia rapida- mente.

Se la spia di caricamento non si accende immediatamente dopo aver collegato il caricabatteria oppure se la spia non si spegne al termine del caricamento standard, rivolgetevi ad un rivenditore autorizzato.-

6. Se un pacco batteria completamente

ricaricato viene inserito di nuovo nel caricabatteria, la spia di carica si illu- mina. Dopo alcuni minuti la spia di caricamento inizierà a lampeggiare rapidamente per indicare che il carica- mento è completato. SEGNALI SPIE Luce verde Il caricatore è stato collegato alla presa murale. E’ pronto per il caricamento. Luce verde lampeggiante rapida Il caricamento è completato. (Carica completa) Luce verde lampeggiante Batteria carica all’80% circa (Carica utilizzabile. Solo Li-ion) Luce verde In fase di caricamento. Luce arancione Pacco batteria freddo. La ricarica del pacco batteria avviene lentamente per ridurre il peso sulla batteria (solo Li-ion). Luce arancione lampeggiante Il pacco batteria è caldo. Il caricamento avrà inizio appena la temperatura del pacco batteria sarà scesa. Qualora la temperatura del pacco batteria raggiunga i −10°C o meno, anche la spia di ricarica arancione inizia a lampeg- giare. La ricarica inizia quando la temperatura del pacco batte- ria aumenta (solo Li-ion). Spia stato ricarica Sinistra: verde Destra: arancione Luce arancione e verde lampeggianti rapide Non è possibile effettuare il caricamento. Il pacco batteria è impolverato o guasto. Informazioni per gli utenti sulla raccolta e l’eliminazione di vecchie apparecchiature e batterie usate Questi simboli sui prodotti, sull’imballaggio, e/o sulle documentazioni o manuali accompagnanti i prodotti indicano che i prodotti elettrici, elettronici e le batterie usate non devono essere buttati nei rifiuti domestici generici. Per un trattamento adeguato, recupero e riciclaggio di vecchi prodotti e batterie usate, vi preghiamo di portarli negli appositi punti di raccolta, secondo la legislazione vigente nel vostro Paese e le Direttive 2002/96/EC e 2006/66/EC. Smaltendo correttamente questi prodotti e le batterie, contribuirete a salvare importanti risorse e ad evitare i potenziali effetti negativi sulla salute umana e sull’ambiente che altrimenti potrebbero verificarsi in seguito ad un trattamento inappropriato dei rifiuti. Per ulteriori informazioni sulla raccolta e sul riciclaggio di vecchi prodotti e batterie, vi preghiamo di contattare il vostro comune, i vostri operatori per lo smaltimento dei rifiuti o il punto vendita dove avete acquistato gli articoli. Sono previste e potrebbero essere applicate sanzioni qualora questi rifiuti-

non siano stati smaltiti in modo corretto ed in accordo con la legislazione nazionale. Per utenti commerciali nell’Unione Europea Se desiderate eliminare apparecchiature elettriche ed elettroniche, vi preghiamo di contattare il vostro commerciante od il fornitore per maggiori informazioni. [Informazioni sullo smaltimento rifiuti in altri Paesi fuori dall’Unione Europea] Questi simboli sono validi solo all’interno dell’Unione Europea. Se desiderate smaltire questi articoli, vi preghiamo di contattare le autorità locali od il rivenditore ed informarvi sulle modalità per un corretto smaltimento. Nota per il simbolo delle batterie (esempio con simbolo chimico riportato sotto il simbolo principale): Questo simbolo può essere usato in combinazione con un simbolo chimico; in questo caso è conforme ai requisiti indicati dalla Direttiva per il prodotto chimico in questione. III . SPECIFICHE TECNICHE Modello EY0L80Valori Vedere la targhetta dei valori sul fondo del caricabatteria.Peso 0,95 k (2,1 lbs) [Pacco batteria Li-ion] Tempo di caricamentoVoltaggio14,4 V DC(3,6 V × 4 celle)21,6 V DC(3,6 V × 6 celle)28,8 V DC(3,6 V × 8 celle) 3 Ah EY9L40Utilizzabile: 35 min.Completa: 50 min.EY9L60Utilizzabile: 45 min.Completa: 60 min.EY9L80Utilizzabile: 55 min.Completa: 70 min. [Pacco batteria Ni-MH/Ni-Cd] Tempo di caricamento7,2 V9,6 V 12 V 15,6 V 18 V 24 V1,2 AhEY9065EY9066EY9080EY9086EY900120 min.1,7 AhEY9180EY9182EY9101EY910325 min. 2 Ah EY9168 EY9188EY9106EY9107EY9108EY9136EY9116EY911730 min. 60 min. 3 Ah EY9200 EY9230 EY921045 min. 90 min.3,5 AhEY9201 EY9231 EY925155 min. 65 min. NOTA: Questa tabella può includere dei modelli non disponibili nella propria area. Fare riferimento al catalogo generale più recente.-
