EY0L81 - Batterijlader PANASONIC - Gratis gebruiksaanwijzing en handleiding

Producttype	Acculader
Merk	Panasonic
Model	EY0L81
Ingangsspanning	100-240 V AC, 50/60 Hz
Compatibele batterijtypen	Panasonic Li-ion-accu's (10,8 V, 14,4 V, 21,6 V, 28,8 V)
Gewicht	0,93 kg
Afmetingen (L x B x H)	200 x 100 x 80 mm
Laadindicator	Groen lampje (laden, voltooid, 80% opgeladen)
Wachtindicator	Oranje lampje (accu warm/koud)
Oververhittingsbeveiliging	Ja, automatische uitschakeling als accu te heet is
Koudebeveiliging	Ja, laden onderbroken als accu < -10 °C
Laadtemperatuur	0 °C tot 40 °C
Opslagtemperatuur	Max. 50 °C
Beoogd gebruik	Alleen binnenshuis
Veiligheid	Niet blootstellen aan regen, geen verlengsnoer gebruiken, niet demonteren
Onderhoud	Haal de stekker eruit voor reiniging, ventilatieopeningen niet blokkeren
Reserveonderdelen	Specifieke Panasonic-accu's (EY9L42, enz.)
Repareerbaarheid	Laten repareren door een erkende specialist
Inbegrepen accessoires	Netsnoer
Aantal poorten	1

Veelgestelde vragen - EY0L81 PANASONIC

Welke soorten accu's kan ik laden met de EY0L81?

Alleen Panasonic Li-ion-accu's uit de EY9L-serie, zoals de modellen EY9L41, EY9L42, EY9L61, EY9L81. Gebruik geen Ni-MH- of Ni-Cd-accu's.

Hoe weet ik wanneer het laden is voltooid?

Op de EY0L81 gaat het groene lampje uit wanneer het laden is voltooid. Op de EY0L80 knippert het snel. Een laadtoestand van 80% wordt aangegeven door een langzaam knipperend groen lampje.

Wat betekent het knipperende oranje lampje?

Het oranje lampje knippert wanneer de accu te warm of te koud is. Het laden wordt gepauzeerd totdat de temperatuur weer binnen het acceptabele bereik (0 °C tot 40 °C) is.

Kan ik een koude accu laden?

Ja, maar het laden begint pas als de accu minimaal 0 °C heeft bereikt. Het oranje lampje knippert tijdens het wachten. Het wordt aanbevolen om de accu op kamertemperatuur te laten komen voordat u laadt.

Waarom laadt mijn accu niet?

Controleer of de accu compatibel is (alleen Panasonic Li-ion), of de temperatuur tussen 0 °C en 40 °C is, of de contacten schoon zijn en of de lader correct is aangesloten. Als het lampje uit blijft of snel knippert (wat duidt op een storing), raadpleeg dan een erkende dealer.

Kan ik een verlengsnoer gebruiken met de lader?

Nee, het gebruik van een verlengsnoer wordt niet aanbevolen om brand- of elektrische schokrisico's te voorkomen. Sluit de lader rechtstreeks aan op een stopcontact.

Waar moet ik de lader plaatsen tijdens gebruik?

Plaats de lader op een droge, goed geventileerde plaats, binnenshuis, uit de buurt van regen, sneeuw en direct zonlicht. Bedek de lader niet en blokkeer de ventilatieopeningen niet.

Hoe onderhoud ik de lader?

Haal altijd de stekker uit het stopcontact voordat u de lader reinigt. Gebruik een droge doek om stof te verwijderen. Gebruik geen oplosmiddelen. Controleer regelmatig of de ventilatieopeningen niet zijn geblokkeerd.

Wat moet ik doen als de lader beschadigd is?

Gebruik geen lader waarvan de kabel, stekker of behuizing beschadigd is. Laat deze diagnosticeren en repareren door een erkende Panasonic-reparateur. Probeer het niet zelf te demonteren.

Kan ik Ni-MH-accu's laden met dit model?

Nee, de EY0L81 is uitsluitend ontworpen voor Li-ion-accu's. Alleen de EY0L80 kan Ni-MH/Ni-Cd-accu's laden.

GEBRUIKSAANWIJZING EY0L81 PANASONIC

Lees deze gebruiksaanwijzing aandachtig door voor u het apparaat in gebruik neemt en bewaar de gebruiksaanwijzing voor eventuele naslag.

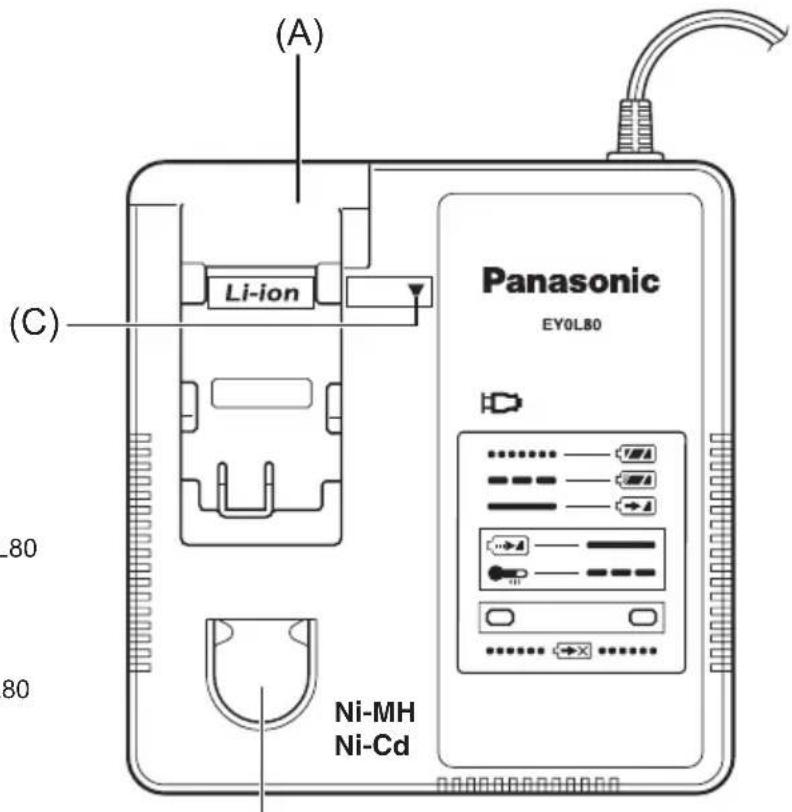

FUNCTIONELE BESCHRIJVING

(B)

*Afgebeeld: EY0L80

Originele gebruiksaanwijzing: Engels Vertaling van de originele gebruiksaanwijzing: Andere talen

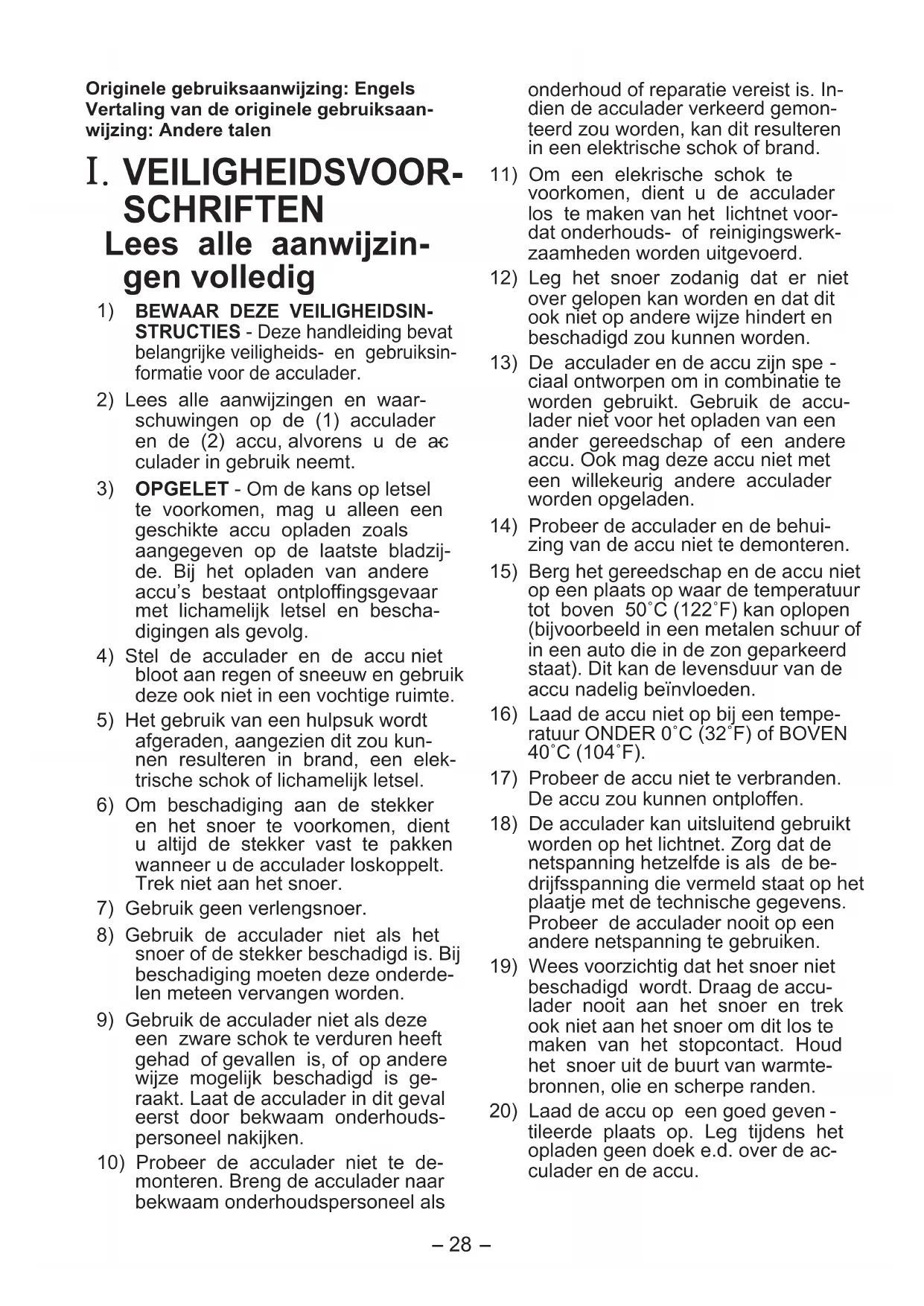

I. VEILIGHEIDSVOORSCHRIFTEN Lees alle aanwijzingen volledig

1) BEWAAR DEZE VEILIGHEIDSINSTRUCTIES - Deze handleiding bevat belangrijke veiligheids- en gebruiksinformatie voor de acculader. 2) Lees alle aanwijzingen en waarschuwingen op de (1) acculader en de (2) accu, alvorens u de acculader in gebruik neemt. 3) OPGELET - Om de kans op letsel te voorkomen, mag u alleen een geschikte accu opladen zoals aangegeven op de laatste bladzijde. Bij het opladen van andere accu's bestaat ontploffingsgevaar met lichamelijk letsel en beschadigingen als gevolg. 4) Stel de acculader en de accu niet bloot aan regen of sneeuw en gebruik deze ook niet in een vochtige ruimte. 5) Het gebruik van een hulpstuk wordt afgeraden, aangezien dit zou kunnen resulteren in brand, een elektrische schok of lichamelijk letsel. 6) Om beschadiging aan de stekker en het snoer te voorkomen, dient u altijd de stekker vast te pakken wanneer u de acculader loskoppelt. Trek niet aan het snoer. 7) Gebruik geen verlengsnoer. 8) Gebruik de acculader niet als het snoer of de stekker beschadigd is. Bij beschadiging moeten deze onderdelen meteen vervangen worden. 9) Gebruik de acculader niet als deze een zware schok te verduren heeft gehad of gevallen is, of op andere wijze mogelijk beschadigd is geraakt. Laat de acculader in dit geval eerst door bekwaam onderhoudspersoneel nakijken. 10) Probeer de acculader niet te demonteren. Breng de acculader naar bekwaam onderhoudspersoneel als

onderhoud of reparatie vereist is. Indien de acculader verkeerd gemonteerd zou worden, kan dit resulteren in een elektrische schok of brand.

11) Om een elektrische schok te voorkomen, dient u de acculader los te maken van het lichtnet voordat onderhouds- of reinigingswerkzaamheden worden uitgevoerd. 12) Leg het snoer zodanig dat er niet over gelopen kan worden en dat het ook niet op andere wijze hinderen of beschadigd zou kunnen worden. 13) De acculader en de accu zijn speciaal ontworpen om in combinatie te worden gebruikt. Gebruik de acculader niet voor het opladen van een ander gereedschap of een andere accu. Ook mag deze accu niet met een willekeurig andere acculader worden opgeladen. 14) Probeer de acculader en de behuizing van de accu niet te demonteren. 15) Berg het gereedschap en de accu niet op een plaats op waar de temperatuur tot boven 50°C (122°F) kan oplopen (bijvoorbeeld in een metalen schuur of in een auto die in de zon geparkeerd staat). Dit kan de levensduur van de accu nadelig beïnvloeden. 16) Laad de accu niet op bij een temperatuur ONDER 0°C (32°F) of BOVEN 40°C (104°F). 17) Probeer de accu niet te verbranden. De accu zou kunnen ontploffen. 18) De acculader kan uitsluitend gebruikt worden op het lichtnet. Zorg dat de netspanning hetzelfde is als de bedrijfsspanning die vermeld staat op het plaatje met de technische gegevens. Probeer de acculader nooit op een andere netspanning te gebruiken. 19) Wees voorzichtig dat het snoer niet beschadigd wordt. Draag de acculader nooit aan het snoer en trek ook niet aan het snoer om dit los te maken van het stopcontact. Houd het snoer uit de buurt van warmtebronnen, olie en scherpe randen. 20) Laad de accu op een goed geventileerde plaats op. Leg tijdens het opladen geen doek e.d. over de acculader en de accu.

21) Veroorzaak geen kortsluiting in de accu. Bij kortsluiting kan een zeer hoge stroomsterkte ontstaan met oververhitting en brandgevaar als gevolg. 22) OPMERKING: Als het netsnoer beschadigd is, mag dit uitsluitend bij een reparatiecentrum aanbevolen door de fabrikant worden vervangen. Voor het vervangen van het netsnoer zijn namelijk speciale gereedschappen vereist. 23) Het toestel mag niet worden gebruikt door jonge kinderen of door onbevoegde personen zonder toezicht. 24) Er dient te worden op toegezien dat jonge kinderen niet met het apparaat spelen.

Symbool Betekenis
	Om het risico van letsel te verminderen, dient de gebruiker de gebruiksaanwijzing te lezen en ter kennis te nemen.
	Alleen voor gebruik binnenschuis.

WAARSCHUWING:

• Gebruik enkel Panasonic accu's die bestemd zijn voor gebruik met dit oplaadbare gereedschap.
• Panasonic kan niet aansprakelijk worden gesteld voor beschadigingen of ongelukken veroorzaakt door het gebruik van een gerecyclede accu of een namaak-accu. Gooi de accu nooit in vuur of stel deze ook niet aan overmatige hitte bloot.
• Sla geen nagels en dergelijke in de accu en stel deze ook niet bloot aan schokken. Probeer de accu ook niet te demonteren of er wijzigingen in aan te brengen.
• Zorg dat de accupolen niet in contact komen met metalen voorwerpen. Berg de accu niet in dezelfde doos op waarin nagels of andere metalen voorwerpen zich bevinden.
• Laad de accu niet op een plaats met hoge temperaturen op, zoals in de buurt van een vuur of in direct zonlicht. De accu kan oververhit worden, in brand vliegen of exploderen.
• Gebruik uitsluitend de voorgeschreven acculader voor het opladen van de accu. De accu zou anders kunnen gaan lekken, oververhit worden of exploderen.
• Bevestig altijd het accudeksel nadat u de accu van het gereedschap of de acculader hebt losgemaakt. Het is anders mogelijk dat de accupolen kortgesloten worden met mogelijk brand tot gevolg.
• Wanneer de accu versleten is, moet deze door een nieuwe worden vervangen.

Als u een versleten of beschadigde accu blijft gebruiken, kan dit resulteren in hitte-ontwikkeling, ontbranding of barsten van de accu.

II. OPLADEN VAN DE ACCU

Belangrijke informatie voor Li-ion/Ni-MH/Ni-Cd accu's

OPMERKING:

• Als de temperatuur van de accu lager wordt dan ongeveer -10°C, zal het opladen automatisch stoppen om een verslechtering van de toestand van de accu te voorkomen.
• Laad de accu niet op wanneer deze kouder is dan 0°C
• Laat een koude accu (kouder dan 0°C (32°F)) voordat deze wordt opgeladen in een warme omgeving, eerst minimaal een uur in deze ruimte liggen om op temperatuur te komen.
• Laat de lader afkoelen wanneer u meer dan twee accu's na elkaar oplaadt.
• Steek uw vingers niet in de contactopening wanneer u de lader vastpakt.

OPGELET:

Om brandgevaar en beschadiging van de acculader te voorkomen.

• Gebruik geen stroom van een motorgenerator.
• Voorkom dat de ventilatiegaten van de lader en de accu worden bedekt. Maak de acculader los wanneer deze niet worden gebruikt.

Li-ion accu

OPMERKING:

De accu is niet volledig opgeladen wanneer u deze koopt. Laad de accu daarom voor gebruik op.

De EY9L42 accu kan alleen met de EY0L81 acculader worden opgeladen.

1. Steek de lader in een stopcontact.
2. Plaats de accu goed in de lader.

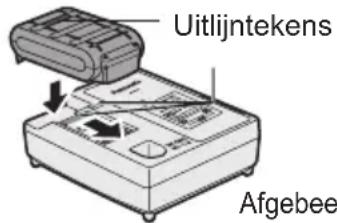

3. Zet de uitlijntekens tegenover elkaar en plaats de accu in de acculader.
4. Schuif de accu in de richting van de pijl naar voren.

Afgebeeld: EY0L80

1. De laadindicator licht op tijdens het laden.

Wanneer de accu is geladen, worden automatisch een interne elektronische schakeling geactiveerd die voorkomt dat de accu wordt overladen.

• Wanneer de accu warm is, zal deze niet worden opgeladen (bijvoorbeeld direct na intensief gebruik).

De oranje standby-indicator knippert tot de accu is afgekoeld.

Vanaf dat moment wordt de accu automatisch opnieuw geladen.

1. De laadindicator (groen) knippert langzaam wanneer de accu ongeveer 80% is opgeladen.
2. Indicatie wanneer opladen is voltooid

EY0L80: De laadindicator (groen) knippert snel.

EY0L81: De laadindicator (groen) gaat uit.

1. Als de spanningsindicator niet meteen oplicht nadat de acculader op een stopcontact is aangesloten of als de laadindicator niet snel groen knippert nadat de standaard oplaadtijd is verstreken, moet u contact opnemen met een officiële dealer.
2. Neem contact op met een officiële dealer als het volgende gebeurt wanneer de standaard oplaadtijd is verstreken;

EY0L80: Als de spanningsindicator niet meteen oplicht nadat de acculader op een stopcontact is aangesloten of als de laadindicator (groen) niet snel knippert.

EY0L81: Als de laadindicator (groen) niet uitgaat.

Ni-MH/Ni-Cd accu

OPMERKING:

Laad een nieuwe accu, of een accu die u voor een lange tijd niet heeft gebruikt, ca. 24 uur op voor het verkrijgen van een optimale gebruikstijd.

Acculader (EY0L80)

1. Steek de lader in een stopcontact.

OPMERKING:

Wanneer de stekker in het stopcontact wordt gestoken, kunnen er vonken zijn, maar dit is niet gevaarlijk.

1. Plaats de accu goed in de lader.

1. De laadindicator licht op tijdens het laden.

Wanneer de accu is geladen, wordt automatisch een interne elektronische schakeling geactiveerd die voorkomt dat de accu wordt overladen.

• Wanneer de accu warm is, zal deze niet worden opgeladen (bijvoorbeeld direct na intensief gebruik).

De oranje standby-indicator knippert tot de accu is afgekoeld. Vanaf dat moment wordt de accu automatisch opnieuw geladen.

1. Wanneer het opladen is voltooid, zal de laadindicator snel groen gaan knipperen.
2. Als het oplaadindicatielampje niet onmiddellijk oplicht nadat de lader is ingestoken, of als na de normale oplaadtijd het lampje niet dooft, roep dan de hulp in van een erkende dealer.
3. Als een volledig opgeladen accu opnieuw in de acculader wordt geplaatst, zal het oplaadlampje oplichten. Na enkele minuten kan het oplaadindicatielampje snel gaan knipperen om aan te geven dat het opladen is voltooid.

dicatielampje snel gaan knipperen om aan te geven dat het opladen is voltooid.

	Laadindicator
	Groen (Links)	Oranje (Rechts)
(Alleen EY0L80)			Lader is aangesloten op een stopcontact. Klaar om op te laden.
(EY0L80)	(EY0L80)	(EY0L81)	Opladen voltooid. (Volledig opgeladen.)
(EY0L81)
			De accu is ongeveer 80% opgeladen. (Voldoende opgeladen. Alleen Li-ion.)
			Aan het opladen.
			De accu is koud. De accu worden langzaam opgeladen om de belasting van de accu te verminderen. (Alleen Li-ion.)
			De accu is warm. Het opladen zal beginnen wanner de temperatuur van de accu is gedaald. Als de temperatuur van de accu minder dan -10°C is, zal de laadin indicator (oranje) ook gaan knipperen. Het opladen begint wanner de statustemperatuur van de accu hoger worden (Alleen Li-ion).
(EY0L80)	(EY0L80)	(EY0L81)	Opladen is nicht möglichk. Stof op de accu of accu defect.
(YY0L81)

Informatie voor gebruikers betreffende het verzamelen en verwijderen van oude uitrustingen en lege batterijen

Deze symbolen op de producten, verpakkingen, en/of begeleidende documenten betekenen dat gebruikte elektrische en elektronische producten en batterijen niet met het algemene huishoudelijk afval gemengd mogen worden. Voor een correcte behandeling, recuperatie en recyclage van oude producten en lege batterijen moeten zij naar de bevoegde verzamelpunten gebracht worden in overeenstemming met uw nationale wetgeving en de Richtlijnen 2002/96/EC en 2006/66/EC.

Door deze producten en batterijen correct te verwijderen draagt u uw steentje bij tot het beschermen van waardevolle middelen en tot de preventie van potentiële negatieve effecten op de gezondheid van de mens en op het milieu die anders door een onvakkundige afvalverwerking zouden kunnen ontstaan.

Voor meer informatie over het verzamelen en recycleren van oude producten en batterijen, gelieve contact op te nemen met uw plaatselijke gemeente, uw afvalverwijderingsdiensten of de winkel waar u de goederen gekocht hebt.

Voor een niet-correcte verwijdering van dit afval kunnen boetes opgelegd worden in overeenstemming met de nationale wetgeving.

Voor zakelijke gebruikers in de Europese Unie

Indien u elektrische en elektronische uitrusting wilt verwijderen, neem dan contact op met uw dealer voor meer informatie.

Informatie over de verwijdering in andere landen buiten de Europese Unie

Deze symbolen zijn enkel geldig in de Europese Unie. Indien u wenst deze producten te verwijderen, neem dan contact op met uw plaatselijke autoriteiten of dealer, en vraag informatie over de correcte wijze om deze producten te verwijderen.

Opmerking over het batterijsymbool (beneden twee voorbeelden):

Dit symbool kan gebruikt worden in verbinding met een chemisch symbool. In dat geval worden de eisen, vastgelegd door de Richtlijn voor de betrokken chemische producten, vervuld.

Model EY0L80 EY0L81
Toelaatbaar vermogen Zie het specificatieplaatje op de onderkant van de acculader.
Gewicht 0,95 k	g (2,1 lbs) 0,93 k	g (2 lbs)

[Li-ion accu]

		10,8 V 14,4 V
		EYFB30 EY9L41	EY9L42
Laadtijd		Bruikbaar: 40 min.	Bruikbaar: 45 min.	Bruikbaar: 30 min.
		Vol: 65 min.	Vol: 60 min.	Vol: 35 min.
Acculader	EY0L80	○	○	-
	EY0L81	○ ○ ○
		21,6 V 28,8 V
		EY9L61 EY9L81
Laadtijd		Bruikbaar: 55 min.		Bruikbaar: 65 min.
		Vol: 70 min.		Vol: 80 min.
Acculader	EY0L80	○		○
	EY0L81	○		○

[Ni-MH/Ni-Cd accu]

Laadtijd	7,2 V	9,6 V	12 V	15,6 V	18 V	24 V
	EY9065	EY9080	EY9001
	EY9066	EY9086
	20 min.
		EY9180	EY9101
		EY9182	EY9103
		25 min.
	EY9166	EY9188	EY9106	EY9136		EY9116
	EY9168		EY9107			EY9117
	30 min.					60 min.
	EY9268 E	EY9200	EY9230	EY9210		90 min.
	45 min.
			EY9201	EY9231	EY9251
			55 min.		65 min.

OPMERKING: In deze tabel zijn mogelijk modellen opgenomen die niet in de handel verkrijgbaar zijn. Zie de meest recente algemene/catalogus.
