EY0L81 - Cargador de batería PANASONIC - Manual de uso y guía de instrucciones gratis

Tipo de producto	Cargador de pilas
Marca	Panasonic
Modelo	EY0L81
Tensión de entrada	100-240 V CA, 50/60 Hz
Tipos de baterías compatibles	Baterías Li-ion Panasonic (10,8 V, 14,4 V, 21,6 V, 28,8 V)
Peso	0,93 kg
Dimensiones (L x A x H)	200 x 100 x 80 mm
Indicador de carga	Luz verde (cargando, carga completa, carga al 80%)
Indicador de espera	Luz naranja (batería caliente/fría)
Protección contra sobrecalentamiento	Sí, apagado automático si la batería está demasiado caliente
Protección contra el frío	Sí, carga suspendida si la batería < -10 °C
Temperatura de carga	0 °C a 40 °C
Temperatura de almacenamiento	Máx. 50 °C
Uso previsto	Solo interior
Seguridad	No exponer a la lluvia, no usar alargador, no desmontar
Mantenimiento	Desconectar antes de limpiar, no obstruir las rejillas de ventilación
Piezas de repuesto	Baterías Panasonic específicas (EY9L42, etc.)
Reparabilidad	Reparar por un especialista autorizado
Accesorios incluidos	Cable de alimentación
Número de puertos	1

Preguntas frecuentes - EY0L81 PANASONIC

¿Qué tipos de baterías puedo cargar con el EY0L81?

Solo baterías Li-ion Panasonic de las series EY9L, como los modelos EY9L41, EY9L42, EY9L61, EY9L81. No usar baterías Ni-MH o Ni-Cd.

¿Cómo saber si la carga está completa?

En el EY0L81, la luz verde se apaga cuando la carga está completa. En el EY0L80, parpadea rápidamente. Una carga útil al 80% se indica con un parpadeo lento de la luz verde.

¿Qué significa la luz naranja parpadeante?

La luz naranja parpadea cuando la batería está demasiado caliente o demasiado fría. La carga está en espera hasta que la temperatura vuelva al rango aceptable (0 °C a 40 °C).

¿Puedo cargar una batería fría?

Sí, pero la carga no comenzará hasta que la batería alcance al menos 0 °C. La luz naranja parpadea durante la espera. Se recomienda dejar que la batería se caliente a temperatura ambiente antes de cargar.

¿Por qué mi batería no se carga?

Verifique que la batería sea compatible (solo Li-ion Panasonic), que la temperatura esté entre 0 °C y 40 °C, que los contactos estén limpios y que el cargador esté correctamente enchufado. Si la luz permanece apagada o parpadea rápidamente (indicando una avería), consulte a un distribuidor autorizado.

¿Puedo usar un alargador con el cargador?

No, no se recomienda el uso de un alargador para evitar riesgos de incendio o descarga eléctrica. Enchufe el cargador directamente a una toma de corriente.

¿Dónde debo colocar el cargador durante el uso?

Coloque el cargador en un lugar seco, bien ventilado, en interiores, protegido de la lluvia, la nieve y la luz solar directa. No cubra el cargador ni bloquee las rejillas de ventilación.

¿Cómo mantener el cargador?

Desenchufe siempre el cargador antes de limpiarlo. Use un paño seco para quitar el polvo. No use disolventes. Verifique regularmente que las rejillas de ventilación no estén obstruidas.

¿Qué hacer si el cargador está dañado?

No use un cargador cuyo cable, enchufe o carcasa esté dañado. Entréguelo a un reparador autorizado de Panasonic para diagnóstico y reparación. No intente desmontarlo usted mismo.

¿Puedo cargar pilas Ni-MH con este modelo?

No, el modelo EY0L81 está diseñado exclusivamente para baterías Li-ion. Solo el modelo EY0L80 permite cargar baterías Ni-MH/Ni-Cd.

MANUAL DE USUARIO EY0L81 PANASONIC

Antes de usar este aparato por primera vez, lea las instrucciones de este manual y guarde el manual para poder consultarlo en el futuro.

Cargador (EY0L80/EY0L81)

Manual de instrucciones original: Inglés. Traducción del manual de instrucciones original: Otros idiomas.

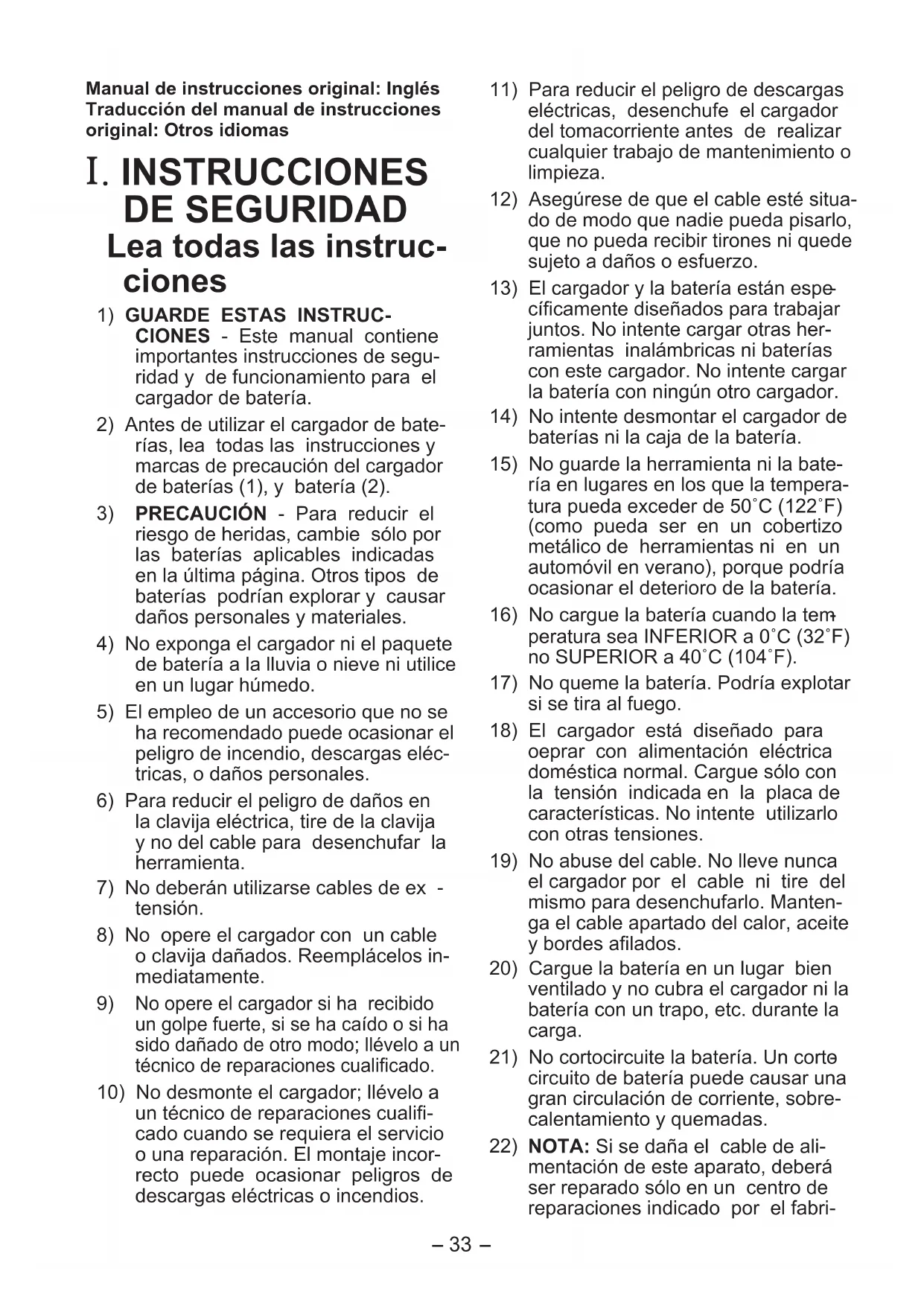

I. INSTRUCCIONES DE SEGURIDAD. Lea todas las instrucciones.

1) GUARDE ESTAS INSTRUCCIONES - Este manual contiene importantes instrucciones de seguridad y de funcionamiento para el cargador de batería. 2) Antes de utilizar el cargador de baterías, lea todas las instrucciones y marcas de precaución del cargador de baterías (1) y de la batería (2). 3) PRECAUCIÓN - Para reducir el riesgo de lesiones, cargue solo las baterías aplicables indicadas en la última página. Otros tipos de baterías podrían explotar y causar daños personales y materiales. 4) No exponga el cargador ni el paquete de batería a la lluvia o nieve, ni lo utilice en un lugar húmedo. 5) El empleo de un accesorio que no se ha recomendado puede ocasionar peligro de incendio, descargas eléctricas o daños personales. 6) Para reducir el peligro de daños en la clavija eléctrica, tire de la clavija y no del cable para desenchufar la herramienta. 7) No se pueden utilizar cables de extensión. 8) No opere el cargador con un cable o clavija dañados. Reemplácelos inmediatamente. 9) No opere el cargador si ha recibido un golpe fuerte, si se ha caído o si ha sido dañado de otro modo; llévelo a un técnico de reparaciones GSL. 10) No desmonte el cargador; llévelo a un técnico de reparaciones calificado cuando se requiera el servicio o una reparación. El montaje incorrecto puede ocasionar peligros de descargas eléctricas o incendios.

11) Para reducir el peligro de descargas eléctricas, desenchufe el cargador del tomacorriente antes de realizar cualquier trabajo de mantenimiento o limpieza. 12) Asegúrese de que el cable está situado de modo que nadie pueda pisarlo, que no pueda recibir tirones ni quede sujeto a daños o esfuerzo. 13) El cargador y la batería están específicamente diseñados para trabajar juntos. No intente cargar otras herramientas inalámbricas ni baterías con este cargador. No intente cargar la batería con ningún otro cargador. 14) No intente desarmar el cargador de baterías ni la caja de la batería. 15) No guarde la herramienta ni la batería en lugares en los que la temperatura pueda exceder de 50°C (122°F) (como podría ser en un cobertizo metálico de herramientas ni en un automóvil en verano), porque podrá ocasionar el deterioro de la batería. 16) No cargue la batería cuando la temperatura sea INFERIOR a 0°C (32°F) ni SUPERIOR a 40°C (104°F). 17) No queme la batería. Podría explotar si se tira al fuego. 18) El cargador está diseñado para operar con alimentación eléctrica doméstica normal. Cargue solo con la tensión indicada en la placa de características. No intente utilizarlo con otras tensiones. 19) No abuse del cable. No lleve nunca el cargador por el cable ni tire de él para desenchufarlo. Mantenga el cable apartado del calor, aceite y bordes afilados. 20) Cargue la batería en un lugar bien ventilado y no cubra el cargador ni la batería con un trapo, etc. durante la carga. 21) No cortocircuite la batería. Un cortocircuito de batería puede causar una gran circulación de corriente, sobrecalentamiento y quemaduras. 22) NOTA: Si se daña el cable de alimentación de este aparato, debe ser reparado solo en un centro de reparaciones indicado por el fabricante.

cante porque se requieren herramientas especiales.

23) Este aparato no ha sido diseñado para ser utilizado por niños pequeños o personas disminuidas sin supervisión de un adulto. 24) Los niños pequeños deben ser vigilados para asegurar que no juegan con el aparato.

Símbolo Significado
	Para reducir el riesgo de lesiones el usuario debe leer y comprender el manual de instructuciones.
	Sólo para uso en interiores.

ADVERTENCIA:

• Solamente use paquetes de baterías Panasonic que están diseñados para uso con esta herramienta recargable.
• Panasonic no asume ninguna responsabilidad por daños o accidentes provocados por el uso de un paquete de baterías recicladas y un paquete de baterías no originales.
• No elimine el paquete de baterías en el fuego, ni lo exponga al calor excesivo.
• No entierre clavos ni similares en el paquete de baterías, no lo someta a golpes, no lo desarme, ni intente modificarlo.
• No permita que los objetos metálicos toquen los terminales del paquete de baterías.
• No transporte ni almacene el paquete de baterías en el mismo contenedor que clavos u otros objetos metálicos similares.
• No cargue el paquete de baterías en un lugar a alta temperatura, como por ejemplo cerca de una fuente de fuego o bajo la luz solar directa. De otra forma, la batería podrá sobrecalentarse, encenderse o explotar.
• Solamente use el cargador dedicado para cargar el paquete de baterías. De otra manera, la batería podrá filtrarse, sobrecalentarse o explotar.
• Después de extraer el paquete de baterías de la herramienta o el cargador, siempre reinstale la cubierta del paquete. De otra forma, los contactos de la batería podrían ser cortados, causando el riesgo de fuego.
• Cuando el paquete de pilas se deteriore, reemplácelo con uno nuevo. El uso continuado de un paquete de pilas dañado puede ser causa de la generación de calor, ignición o rotura de la batería.

II. CÓMO CARGAR LA BATERÍA

Precauciones comunes para las baterías Li-ión/Ni-MH/Ni-Cd

NOTA:

• Si la temperatura del paquete de baterías cae aproximadamente bajo -10 °C (14 °F), la energía se detendrá automáticamente para evitar la degradación de la batería.
• No cargue una batería cuya temperatura está por debajo de 0 °C (32 °F).
• Cuando se vaya a cargar una batería fría (unos 0 °C (32 °F) o menos) en un cuarto cálido, deje la batería en la habitación durante al menos una hora y cárguela cuando se haya calentado a la temperatura de la habitación.
• Deje que se enfríe el cargador al cargar más de dos baterías de forma consecutiva.
• No introduzca sus dedos dentro del hueco del contacto, cuando esté sujetando el combustor o en ninguna otra ocasión.

PRECAUCIÓN:

Para impedir el riesgo de incendio o daños del cargador de batería.

• No utilice una fuente de alimentación de un generador motorizado.
• No tapone los orificios de ventilación del cargador y la batería. Desenchufe el cargador cuando no lo utilice.

Batería de Li-ion

NOTA:

Su batería no está totalmente cargada al momento de comprarla.

Asegúrese de cargar la batería antes de utilizarla.

Cargador de batería (EY0L80/EY0L81)

El paquete de baterías EY9L42 solo se puede cargar utilizando el cargador para baterías EY0L81.

1. Enchufe el cargador en la fuente de alimentación de CA.
2. Meta firmemente la batería en el cargador.
3. Alinee las marcas de alineación y coloque la batería en el enchufe del cargador.
4. Deslice hacia adelante en el sentido de la flecha.

s de alineación.

1. La luz indicadora de energía permanece encendida durante la carga.

Cuando haya terminado la carga, se activará automáticamente un conmutador electrónico interno para impedir cualquier sobrecarga.

La luz de espera naranja seguirá destellando hasta que se enfríe la batería.

La carga comenzará automáticamente.

1. La luz de carga (verde) destellará lentamente cuando la batería se haya cargado a un 80%.
2. Estado de entrega completa

EY0L80: La luz indicadora de carga (verde) empezará a destellar rápidamente.

EY0L81: La luz indicadora de energía (verde) se apagará.

1. Si la luz de carga no se enciende inmediatamente después de enchufar el cargador o si la luz de carga no empieza a destellar rápidamente en verde después del tiempo de carga normal, consulte con un concesionario autorizado.
2. Consulte a un concesionario autorizado si, una vez que ha transcurrido el tiempo estándar de carga, ocurre lo siguiente:

EY0L80: La lámpara de carga no se enciende inmediatamente después de enchufar el cargador, o si la lámpara de carga (verde) no destella rápidamente.

EY0L81: La lámpara de carga (verde) no se apaga.

Batería Ni-MH/Ni-Cd

NOTA:

Cargue una batería nueva, o una batería que no haya sido utilizada durante mucho tiempo, durante 24 horas seguidas para que la batería se cargue totalmente.

Cargador de batería (EY0L80)

1. Enchufe el cargador en la fuente de alimentación de CA.

NOTA:

Se pueden producir chispas cuando se inserta el enchufe en la alimentación eléctrica de CA, pero esto no es un problema en términos de seguridad.

1. Inserte firmemente la batería en el cargador.

1. La luz indicadora de carga permanecerá encendida durante la carga. Cuando haya terminado la carga, se activará automáticamente un conmutador electrónico interno para impedir cualquier sobrecarga.
2. No puede cargar la batería si está demasiado caliente (por ejemplo, inmediatamente después de haber trabajado mucho).

La luz de espera naranja seguirá destellando hasta que se enfríe la batería. La carga comenzará automáticamente.

1. Cuando se complete la carga, la luz de carga empezará a destellar rápidamente en color verde.
2. Si la lámpara de carga no se enciende inmediatamente después de enchufar el cargador, o si después del tiempo estándar la lámpara no se apaga, consulte con un distribuidor autorizado.
3. Si se vuelve a colocar una batería totalmente cargada en el cargador, se encenderá la luz de carga. Luego de algunos instantes, la lámpara de carga destellará rápidamente para indicar que la carga se ha completado.

INDICACIÓN DE LA LÁMPARA

	Lámpara dearga
	Verde(Izquierda)	Naranja(Derecha)
(Sólo EY0L80)			Se ha enchufado el cargador en la fuente de alimentación de CA. Está preparado para cargas.
	(EY0L80)(EY0L81)	(EY0L80)(EY0L81)	Laarga hasido completada. (Carga completa.)
			La batería se cargó enapproximamente 80%. (Carga usable. Sólo Li-ión.)
			Ahora carrgando.
			La batería está fria.La batería se esta carrgando lentamente para reducir la carga de la batería. (Sólo Li-ión.)
			La batería está caliente. La carga comenzará cuando bajo la temperatura de la batería.Si la temperatura de la batería es de -10°C o menos, la luz de carga (naranja) también empezará a destellar. La carga empezará cuando sube la temperatura de la batería (Sólo Li-ión).
	(EY0L80)(EY0L81)	(EY0L80)(EY0L81)	No es possible realizar la carga. Existe un bloqueo de polvo o una falla de la batería.

Información para Usuarios sobre la Recolección y Eliminación de Aparatos Viejos y Baterías Usadas

Estos símbolos en los productos, embalajes y/o documentos adjuntos, significan que los aparatos eléctricos y electrónicos y las baterías no deberían ser mezclados con los desechos domésticos.

Para el tratamiento apropiado, la recuperación y el reciclado de aparatos viejos y baterías usadas, por favor, observe las normas de recolección aplicables, de acuerdo a su legislación nacional y a las Directivas 2002/96/CE y 2006/66/CE.

Al desechar estos aparatos y baterías correctamente, usted estará ayudando a preservar recursos valiosos y a prevenir cualquier potencial efecto negativo sobre la salud de la humanidad y el medio ambiente que, de lo contrario, podría surgir de un manejo inapropiado de los residuos.

Para mayor información sobre la recolección y el reciclado de aparatos y baterías viejos, por favor, contacte a su comunidad local, su servicio de eliminación de residuos o al comercio donde adquirió estos aparatos.

Podrán aplicarse penas por la eliminación incorrecta de estos residuos, de acuerdo a la legislación nacional.

Para sistemas empresariales

Si usted desea descartar aparatos eléctricos y electrónicos, por favor contacte a su distribuidor o proveedor a fin de obtener mayor información.

[Información sobre la eliminación en otros países fuera de la Unión Europea]

Estos símbolos solo son válidos dentro de la Unión Europea. Si desea desechar estos objetos, por favor contacte con sus autoridades locales o distribuidor y consulte por el método correcto de eliminación.

Notas sobre el símbolo de la batería (abajo, dos ejemplos de símbolos):

Este símbolo puede ser usado en combinación con un símbolo químico. En este caso, el mismo cumple con los requerimientos establecidos por la Directiva para los químicos involucrados.

III. ESPECIFICACIONES

Modelo EY0L80 EY0L81
Régimen Vea la plac de	especillas en la parte inferior del cargador.
Peso 0,95 k	g (2,1 lbs) 0,93 k	g (2 lbs)

[Batería de Li-ion]

		10,8 V 14,4 V
		EYFB30 EY9L41	EY9L42
Tiempo dearga		Utilizable: 40 min.	Utilizable: 45 min.	Utilizable: 30 min.
		Completa: 65 min.	Completa: 60 min.	Completa: 35 min.
Cargador	EY0L80	○	○	-
	EY0L81	○ ○ ○
		21,6 V 28,8 V
		EY9L61 EY9L81
Tiempo dearga		Utilizable: 55 min.		Utilizable: 65 min.
		Completa: 70 min.		Completa: 80 min.
Cargador	EY0L80	○		○
	EY0L81	○		○

[Batería Ni-MH/Ni-Cd]

Tiempo de entrega	7,2 V	9,6 V 12	V 15,6 V 18	V 24 V
	EY9065	EY9080	EY9001
	EY9066	EY9086
	20 min.
		EY9180	EY9101
		EY9182	EY9103
		25 min.
	EY9166	EY9188	EY9106	EY9136		EY9116
	EY9168		EY9107			EY9117
		30 min.				60 min.
	EY9268 EY9200 EY9230 EY9210					90 min.
	45 min.
			EY9201	EY9231	EY9251
			55 min.		65 min.

NOTA: Este cuadro puede contener modelos no disponibles en su país. Consulte el más reciente catálogo general.
