MANUAL DE USUARIO EY0230 PANASONIC

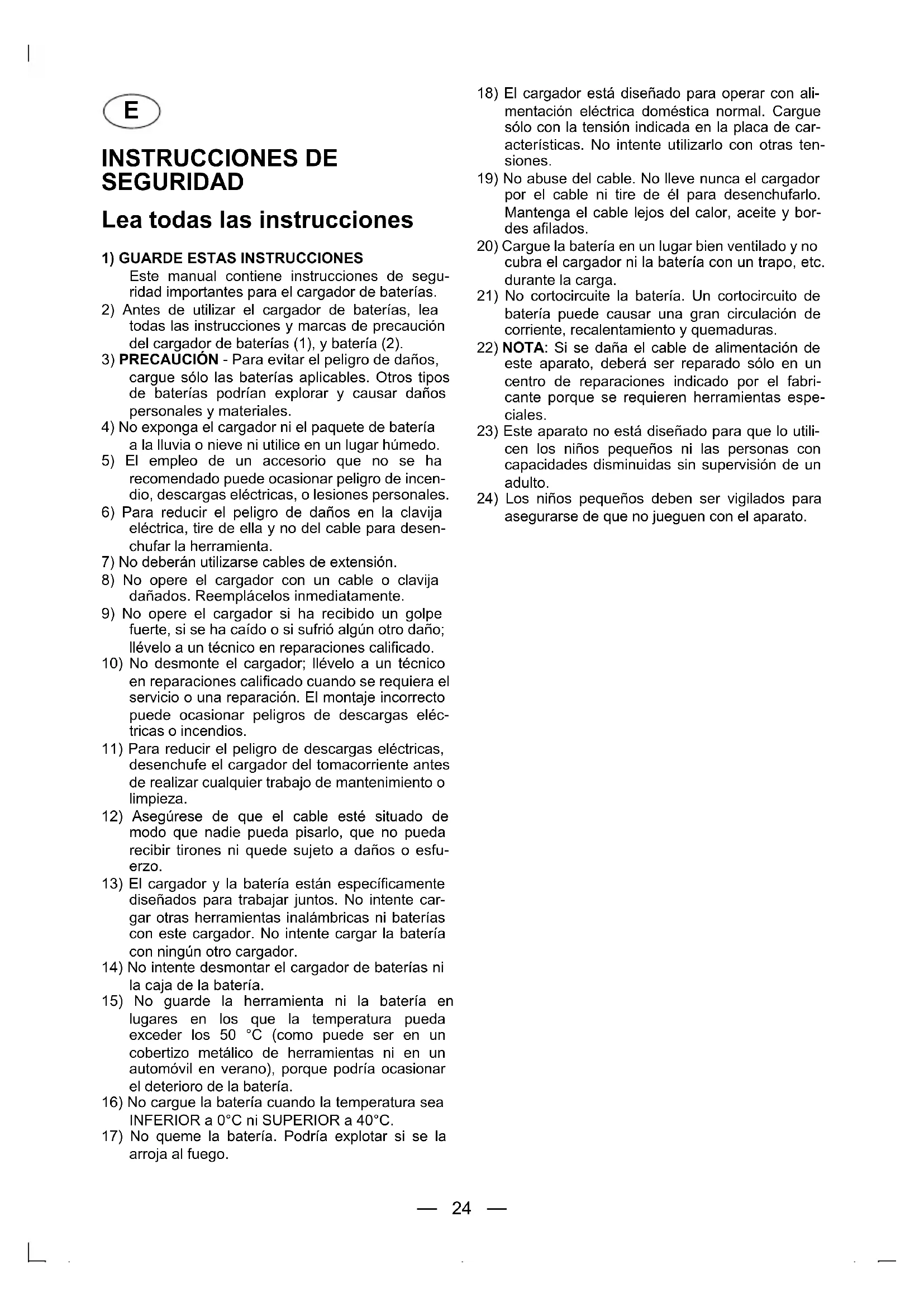

1) GUARDE ESTAS INSTRUCCIONES

Este manual contiene instrucciones de segu- ridad importantes para el cargador de baterías.

2) Antes de utilizar el cargador de baterías, lea

todas las instrucciones y marcas de precaución del cargador de baterías (1), y batería (2).

3) PRECAUCIÓN - Para evitar el peligro de daños,

cargue sólo las baterías aplicables. Otros tipos de baterías podrían explorar y causar daños personales y materiales.

4) No exponga el cargador ni el paquete de batería

a la lluvia o nieve ni utilice en un lugar húmedo.

5) El empleo de un accesorio que no se ha

recomendado puede ocasionar peligro de incen- dio, descargas eléctricas, o lesiones personales.

6) Para reducir el peligro de daños en la clavija

eléctrica, tire de ella y no del cable para desen- chufar la herramienta.

7) No deberán utilizarse cables de extensión.

8) No opere el cargador con un cable o clavija

dañados. Reemplácelos inmediatamente.

9) No opere el cargador si ha recibido un golpe

fuerte, si se ha caído o si sufrió algún otro daño; llévelo a un técnico en reparaciones calificado.

10) No desmonte el cargador; llévelo a un técnico

en reparaciones calificado cuando se requiera el servicio o una reparación. El montaje incorrecto puede ocasionar peligros de descargas eléc- tricas o incendios.

11) Para reducir el peligro de descargas eléctricas,

desenchufe el cargador del tomacorriente antes de realizar cualquier trabajo de mantenimiento o limpieza.

12) Asegúrese de que el cable esté situado de

modo que nadie pueda pisarlo, que no pueda recibir tirones ni quede sujeto a daños o esfu- erzo.

13) El cargador y la batería están específicamente

diseñados para trabajar juntos. No intente car- gar otras herramientas inalámbricas ni baterías con este cargador. No intente cargar la batería con ningún otro cargador.

14) No intente desmontar el cargador de baterías ni

la caja de la batería.

15) No guarde la herramienta ni la batería en

lugares en los que la temperatura pueda exceder los 50 °C (como puede ser en un cobertizo metálico de herramientas ni en un automóvil en verano), porque podría ocasionar el deterioro de la batería.

16) No cargue la batería cuando la temperatura sea

INFERIOR a 0°C ni SUPERIOR a 40°C.

17) No queme la batería. Podría explotar si se la

18) El cargador está diseñado para operar con ali-

mentación eléctrica doméstica normal. Cargue sólo con la tensión indicada en la placa de car- acterísticas. No intente utilizarlo con otras ten- siones.

19) No abuse del cable. No lleve nunca el cargador

por el cable ni tire de él para desenchufarlo. Mantenga el cable lejos del calor, aceite y bor- des afilados.

20) Cargue la batería en un lugar bien ventilado y no

cubra el cargador ni la batería con un trapo, etc. durante la carga.

21) No cortocircuite la batería. Un cortocircuito de

batería puede causar una gran circulación de corriente, recalentamiento y quemaduras.

22) NOTA: Si se daña el cable de alimentación de

este aparato, deberá ser reparado sólo en un centro de reparaciones indicado por el fabri- cante porque se requieren herramientas espe- ciales.

23) Este aparato no está diseñado para que lo utili-

cen los niños pequeños ni las personas con capacidades disminuidas sin supervisión de un adulto.

24) Los niños pequeños deben ser vigilados para

asegurarse de que no jueguen con el aparato.

Nota: Si carga la batería por primera vez, o después de que haya estado guardada por un período de tiempo prolongado, cárguela durante 24 horas para que la batería alcance su punto de máxima capacidad.

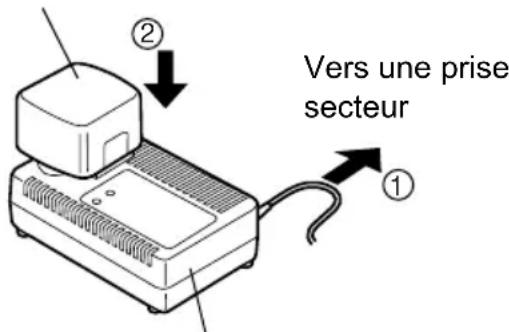

1. Conéctela a la fuente de alimentación del carga-

• Cuando se inserta el enchufe en un toma de C.A. pueden producirse chispas, pero esto no constituye un problema en términos de segu- ridad.

2. Ponga la batería dentro del cargador firmemente.

(* se remite al EY0230 como ilustración.) EY0214:

• Al cargar, el ventilador de enfriamiento en el cambiador se pone en funcionamiento para enfriar la batería, y se puede oír el ruido del ventilador. Esto es normal. Si no se oye este ruido, es por mal funcionamiento. Detenga la carga inmedi- atamente y consulte con un distribuidor autor- izado.

3. La lámpara de carga se encenderá durante la

operación de carga. Cuando la carga se haya completado, el interrup- tor eléctrico interno del cargador automática- mente se activa para prevenir una sobrecarga.

• La carga no se llevará acabo si la batería se encuentra caliente (como por ejemplo, si se carga inmediatamente después de utilizarla en una operación de gran potencia). Si esto ocurre, la lámpara de color naranja se encenderá hasta que la batería se enfríe. Cuando se haya enfriado, la carga comenzará automáticamente.

4. Cuando la carga se haya completado, la lámpara

de carga comenzará a destellar rápidamente. EY0230/EY0214

• Cuando no se haya utilizado la batería durante mucho tiempo, la lámpara de carga comienza a parpadear lentamente para indicar la carga protectora. La carga protectora tarda más en cargar la batería por completo, que el tiempo de carga estándar. (El tiempo máximo de carga es aproximadamente 90 minutos).

5. Si se vuelve a colocar en el cargador una batería

cargada, la lámpara de carga se iluminará. Luego de algunos minutos, la lámpara de carga destellará rápidamente para indicar que la carga se ha completado.

6. Si la lámpara de carga no se enciende inmedi-

atamente después de enchufar el cargador, o si después del tiempo de carga estándar la lámpara no se apaga, consulte con un distribuidor autor- izado. Nota: • Cuando se vaya a cargar una pila fría (unos 5°C o menos) en un cuarto cálido, deje la pila en la habitación durante al menos una hora y cárguela cuando se haya calentado a la temperatura ambiente (De lo contrario la carga puede que no sea completa).

• Deje que se enfríe el cargado al cargar más de dos paquetes de pilas de forma consecutiva.

• No introduzca sus dedos en el hueco del contacto, cuando esté sujetando el cambi- ador o en ningún otro caso. PRECAUCIÓN • No utilice una fuente de aliment- ación proveniente de un genera- dor motorizado.

• No cubra las salidas de la venti- lación del cargador y del bloque de pilas secas.

• Desconecte el cargador cuando no esté en uso.

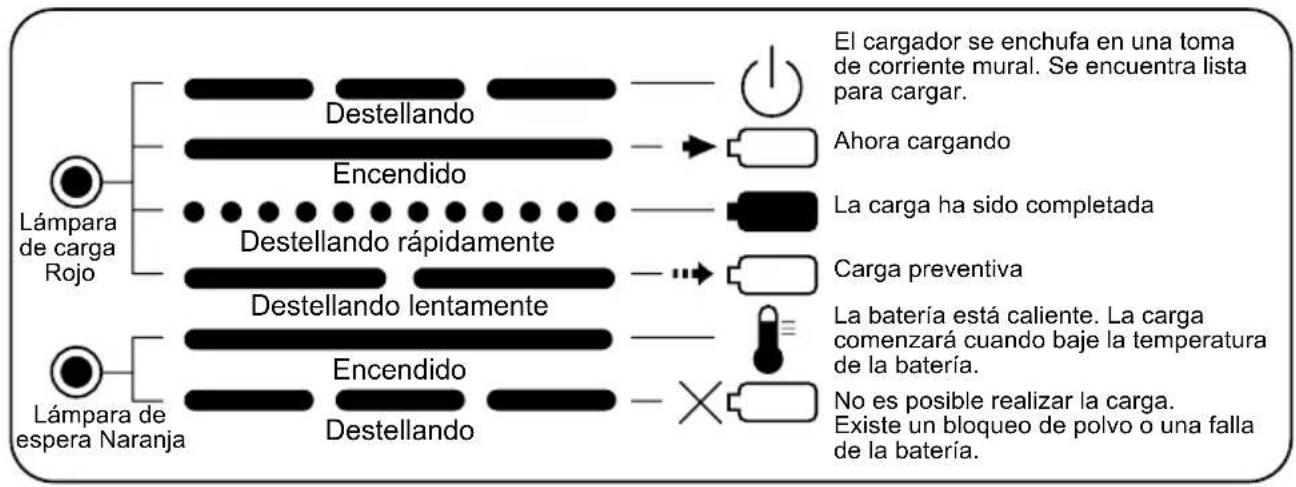

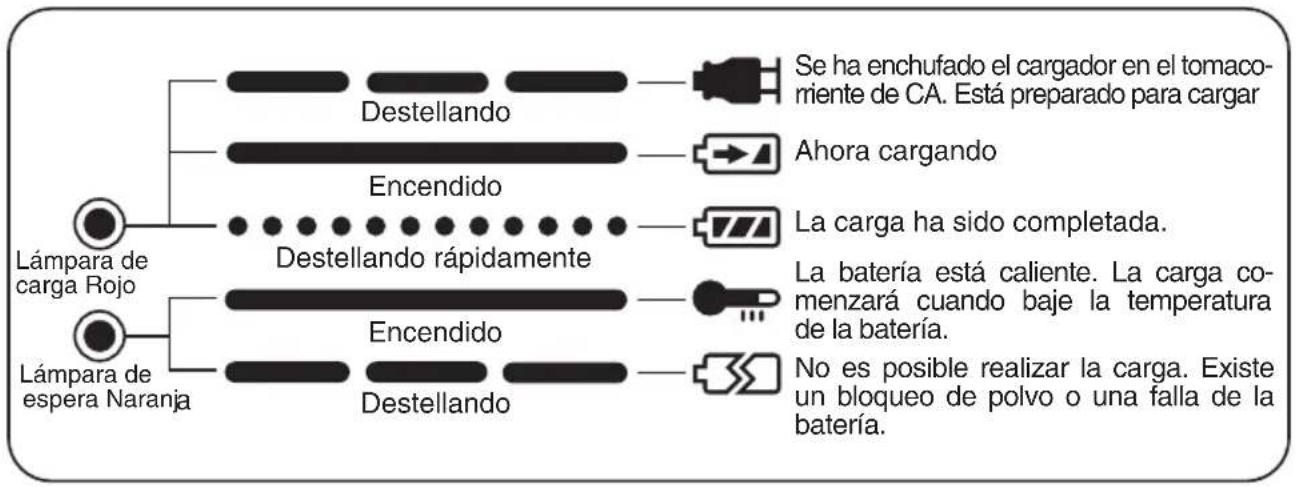

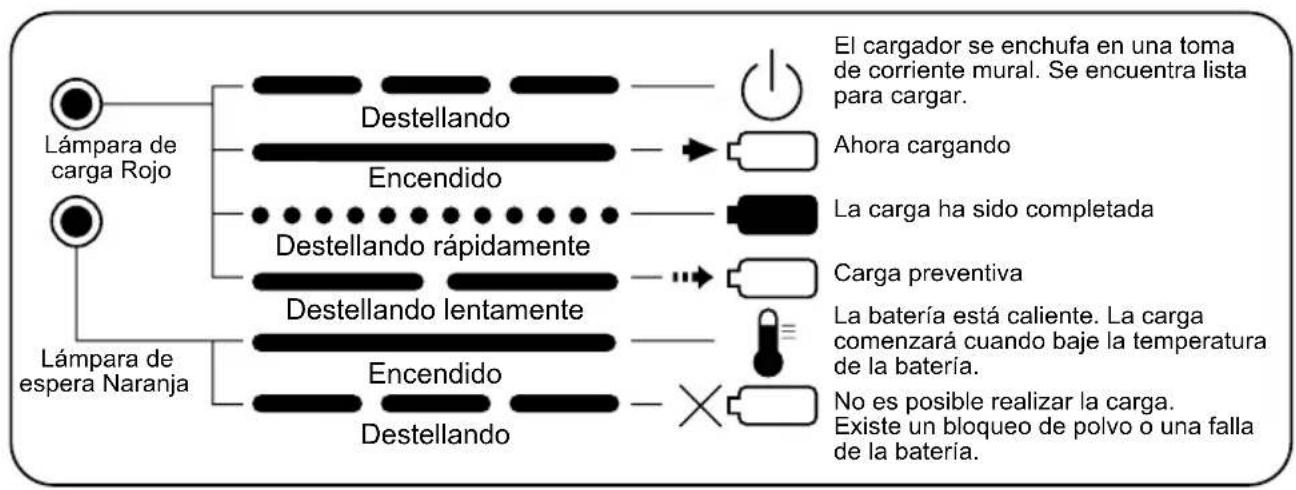

EY0225 EY0230 EY0214 Destellando Encendido Destellando rápidamente Encendido Destellando Se ha enchufado el cargador en el tomaco- rriente de CA. Está preparado para cargar Ahora cargando La carga ha sido completada. La batería está caliente. La carga co- menzará cuando baje la temperatura de la batería. No es posible realizar la carga. Existe un bloqueo de polvo o una falla de la batería. Lámpara de carga Rojo Lámpara de espera Naranj El cargador se enchufa en una toma de corriente mural. Se encuentra lista para cargar.Ahora cargandoLa carga ha sido completadaCarga preventivaLa batería está caliente. La carga comenzará cuando baje la temperatura de la batería.No es posible realizar la carga. Existe un bloqueo de polvo o una falla de la batería.DestellandoEncendidoDestellando rápidamenteDestellando lentamenteEncendidoDestellandoLámpara de carga Rojo Lámpara de espera NaranjaEl cargador se enchufa en una toma de corriente mural. Se encuentra lista para cargar.Ahora cargandoLa carga ha sido completadaCarga preventivaLa batería está caliente. La carga comenzará cuando baje la temperatura de la batería.No es posible realizar la carga. Existe un bloqueo de polvo o una falla de la batería.DestellandoEncendidoDestellando rápidamenteDestellando lentamenteEncendidoDestellandoLámpara de carga RojoLámpara de espera Naranja EY0225.BOOK Page 26 Saturday, June 18, 2005 1:16 PM— 27 — ESPECIFICACIONES Nota: Este cuadro puede contener modelos no disponibles en su país. Lea el catálogo. Modelo EY0225 EY0230 EY0214 Peso 0,6 kg (1,3 lbs) 0,83 kg (1,83 lbs) 1,12 kg (2,47 lbs) Capacidad eléctrica nominal Vea la placa indicadora en la parte inferior del cargador. Tiempo de carga EY0225: EY0230: EY0214: 3,6 V 2,4 VTiempo de carga estándarEY9025 EY9021Aproximadamente 15 min.15,6 V 12 V 9,6 V 7,2 VTiempo de carga estándar EY9001EY9006EY9080EY9068EY9065EY9066Aproximadamente 20 min.- EY9101EY9180EY9182 Aproximadamente 25 min.EY9136EY9106EY9107EY9108- EY9168Aproximadamente 30 min.EY9230 EY9200 - -Aproximadamente 45 min.24 V 15,6 V 12 V 9,6 V 7,2 VTiempo de carga estándar EY9001EY9006EY9080EY9086EY9065EY9066Aproximadamente 20 min.- - EY9101EY9180EY9182 Aproximadamente 25 min.EY9117 EY9136EY9106EY9107EY9108 -EY9168 Aproximadamente 30 min.EY9210 EY9230 EY9200 - -Aproximadamente 45 min. EY0225.BOOK Page 27 Saturday, June 18, 2005 1:16 PM— 28 — SIKKERHEDSINSTRUK- TIONER Gennemlæs alle instruktioner
