BEDIENUNGSANLEITUNG EY0230 PANASONIC

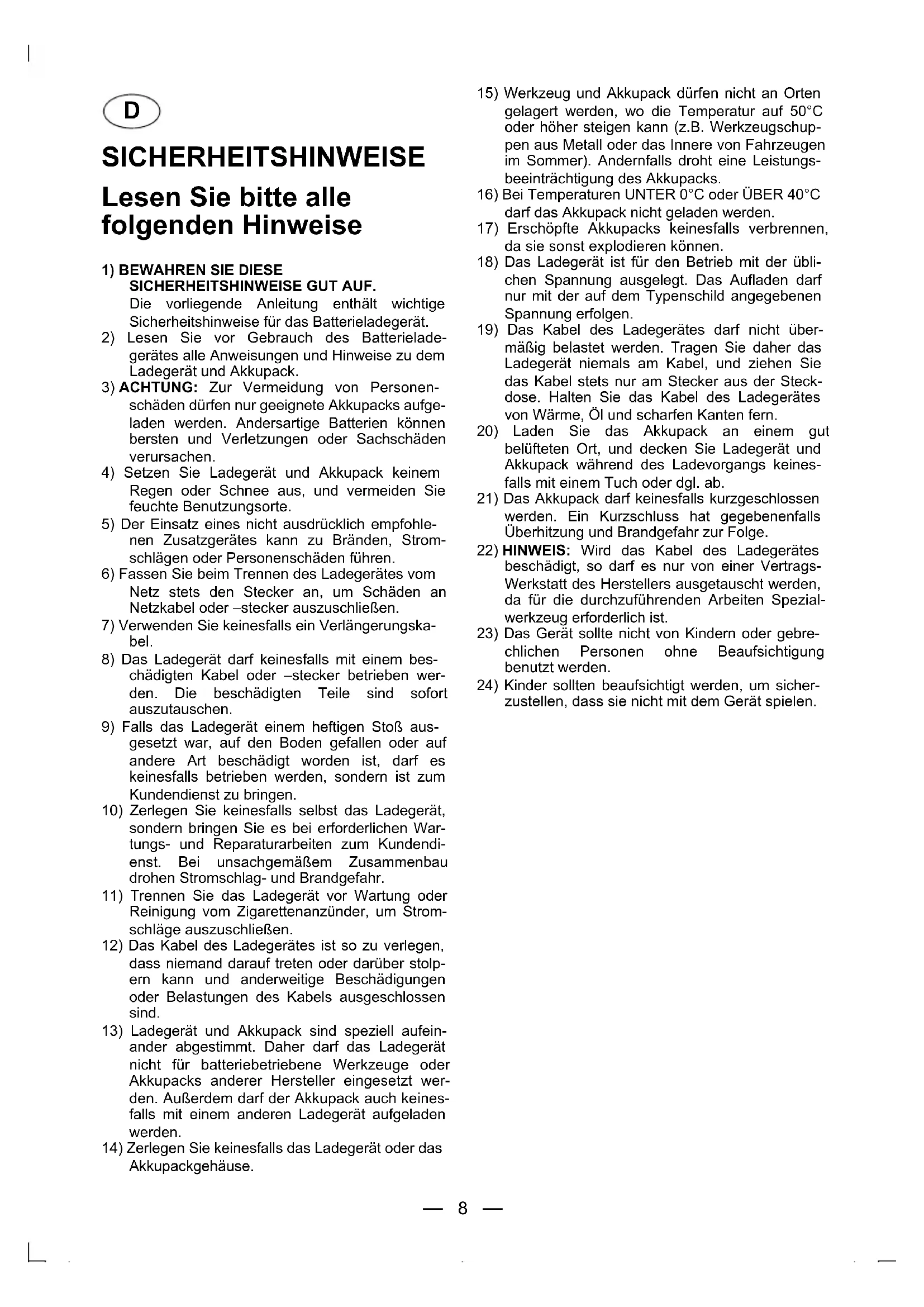

SICHERHEITSHINWEISE GUT AUF. Die vorliegende Anleitung enthält wichtige Sicherheitshinweise für das Batterieladegerät.

2) Lesen Sie vor Gebrauch des Batterielade-

gerätes alle Anweisungen und Hinweise zu dem Ladegerät und Akkupack.

3) ACHTUNG: Zur Vermeidung von Personen-

schäden dürfen nur geeignete Akkupacks aufge- laden werden. Andersartige Batterien können bersten und Verletzungen oder Sachschäden verursachen.

4) Setzen Sie Ladegerät und Akkupack keinem

Regen oder Schnee aus, und vermeiden Sie feuchte Benutzungsorte.

5) Der Einsatz eines nicht ausdrücklich empfohle-

nen Zusatzgerätes kann zu Bränden, Strom- schlägen oder Personenschäden führen.

6) Fassen Sie beim Trennen des Ladegerätes vom

Netz stets den Stecker an, um Schäden an Netzkabel oder –stecker auszuschließen.

7) Verwenden Sie keinesfalls ein Verlängerungska-

8) Das Ladegerät darf keinesfalls mit einem bes-

chädigten Kabel oder –stecker betrieben wer- den. Die beschädigten Teile sind sofort auszutauschen.

9) Falls das Ladegerät einem heftigen Stoß aus-

gesetzt war, auf den Boden gefallen oder auf andere Art beschädigt worden ist, darf es keinesfalls betrieben werden, sondern ist zum Kundendienst zu bringen.

10) Zerlegen Sie keinesfalls selbst das Ladegerät,

sondern bringen Sie es bei erforderlichen War- tungs- und Reparaturarbeiten zum Kundendi- enst. Bei unsachgemäßem Zusammenbau drohen Stromschlag- und Brandgefahr.

11) Trennen Sie das Ladegerät vor Wartung oder

Reinigung vom Zigarettenanzünder, um Strom- schläge auszuschließen.

12) Das Kabel des Ladegerätes ist so zu verlegen,

dass niemand darauf treten oder darüber stolp- ern kann und anderweitige Beschädigungen oder Belastungen des Kabels ausgeschlossen sind.

13) Ladegerät und Akkupack sind speziell aufein-

ander abgestimmt. Daher darf das Ladegerät nicht für batteriebetriebene Werkzeuge oder Akkupacks anderer Hersteller eingesetzt wer- den. Außerdem darf der Akkupack auch keines- falls mit einem anderen Ladegerät aufgeladen werden.

14) Zerlegen Sie keinesfalls das Ladegerät oder das

15) Werkzeug und Akkupack dürfen nicht an Orten

gelagert werden, wo die Temperatur auf 50°C oder höher steigen kann (z.B. Werkzeugschup- pen aus Metall oder das Innere von Fahrzeugen im Sommer). Andernfalls droht eine Leistungs- beeinträchtigung des Akkupacks.

16) Bei Temperaturen UNTER 0°C oder ÜBER 40°C

darf das Akkupack nicht geladen werden.

17) Erschöpfte Akkupacks keinesfalls verbrennen,

da sie sonst explodieren können.

18) Das Ladegerät ist für den Betrieb mit der übli-

chen Spannung ausgelegt. Das Aufladen darf nur mit der auf dem Typenschild angegebenen Spannung erfolgen.

19) Das Kabel des Ladegerätes darf nicht über-

mäßig belastet werden. Tragen Sie daher das Ladegerät niemals am Kabel, und ziehen Sie das Kabel stets nur am Stecker aus der Steck- dose. Halten Sie das Kabel des Ladegerätes von Wärme, Öl und scharfen Kanten fern.

20) Laden Sie das Akkupack an einem gut

belüfteten Ort, und decken Sie Ladegerät und Akkupack während des Ladevorgangs keines- falls mit einem Tuch oder dgl. ab.

21) Das Akkupack darf keinesfalls kurzgeschlossen

werden. Ein Kurzschluss hat gegebenenfalls Überhitzung und Brandgefahr zur Folge.

22) HINWEIS: Wird das Kabel des Ladegerätes

beschädigt, so darf es nur von einer Vertrags- Werkstatt des Herstellers ausgetauscht werden, da für die durchzuführenden Arbeiten Spezial- werkzeug erforderlich ist.

23) Das Gerät sollte nicht von Kindern oder gebre-

chlichen Personen ohne Beaufsichtigung benutzt werden.

24) Kinder sollten beaufsichtigt werden, um sicher-

zustellen, dass sie nicht mit dem Gerät spielen.

Hinweis: Beim ersten Aufladen der Akkus oder beim Aufladen nach längerer Ruhezeit die Akkus etwa 24 Stunden lang aufladen, um die volle Kapazität zu erreichen.

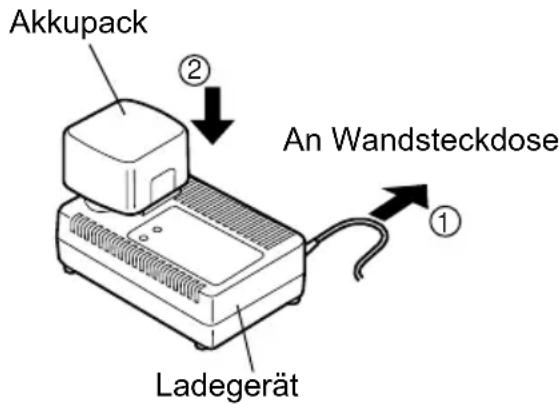

1. Ladegerät an Wandsteckdose anschließen.

• Es ist möglich, dass sich Funken bilden, wenn der Stecker in eine Wechselstrom-Spannungs- versorgung eingesteckt wird, dies stellt aber kein Sicherheitsproblem dar.

2. Akkupack fest in das Ladegerät schieben.

(* Zur Illustration wird auf EY0230 Bezug genom- men.) EY0214:

• Während des Ladevorgangs arbeitet der Kühl- erlüfter im Ladegerät, um das Akkupack zu kühlen, und ein Betriebsgeräusch des Lüfters ist hörbar. Dieser Zustand ist normal. Wenn kein Betriebsgeräusch des Lüfters hörbar ist, liegt eine Betriebsstörung vor. In diesem Fall ist der Ladevorgang sofort abzubrechen und eine Beratung durch den Fachhändler einzu- holen.

3. Während des Ladens leuchtet die Ladekontrol-

lampe. Mit Erreichen der vollen Ladung spricht automa- tisch eine interne, elektronische Schaltung an, die ein Überladen verhindert.

• Das Laden beginnt nicht, solange das Akku- pack noch heiß ist (wie z.B. unmittelbar nach intensivem Gebrauch). In einem solchen Fall leuchtet die orangefarbene Bereitschaftslampe bis der Akku ausreichend abgekühlt ist. Das Laden beginnt dann automatisch.

4. Das Ende des Ladevorgangs wird durch

schnelles Blinken der Ladekontrolllampe angezeigt. EY0230/EY0214:

• Wenn das Akkupack längere Zeit nicht benutzt worden ist, beginnt die Ladekontrolllampe langsam zu blinken um anzuzeigen, dass eine Sicherheitsladung durchgeführt wird. Eine Sicherheitsladung erfolgt langsamer und benötigt daher mehr Zeit, um das Akkupack vollständig aufzuladen als dies bei einer Nor- malladung der Fall ist. (Die maximale Ladezeit beträgt etwa 90 Minuten.)

5. Wenn ein vollständig geladenes Batterie-Pack

erneut in das Ladegerät eingelegt wird, leuchtet möglicherweise die Ladekontrolllampe auf. Nach einigen Minuten beginnt die Ladekontrolllampe rascher zu blinken und zeigt an, dass der Lade- vorgang abgeschlossen ist.

6. Wenn die Ladekontrolllampe nicht unmittelbar

nach dem Anschließen des Netzkabels aufleuchtet oder nach Ablauf der normalen Ladezeit nicht erlischt, wenden Sie sich bitte an einen autorisierten Fachhändler. Hinweis: • Wenn eine kalte Batterie (von etwa 5°C oder weniger) in einem warmen Raum aufgeladen werden soll, lassen Sie die Batterie für mindestens eine Stunde in dem Raum und laden Sie diese erst auf, wenn sie sich auf Raumtemperatur erwärmt hat. (Anderenfalls ist es möglich, dass die Batterie nicht voll- ständig aufgeladen wird.)

• Das Ladegerät abkühlen lassen, wenn mehr als zwei Batteriesätze hinterein- ander aufgeladen werden.

• Stecken Sie Ihre Finger nicht in die Kontaktöffnung, wenn das Ladegerät festgehalten wird oder bei anderen Gelegenheiten. Achtung: • Keinen Motorgenerator als Spannung- squelle benutzen.

• Decken Sie die Entlüftungsöffnungen des Ladegerätes und des Akkupacks nicht ab.

• Das Ladegerät nach dem Gebrauch von der Netzsteckdose trennen.

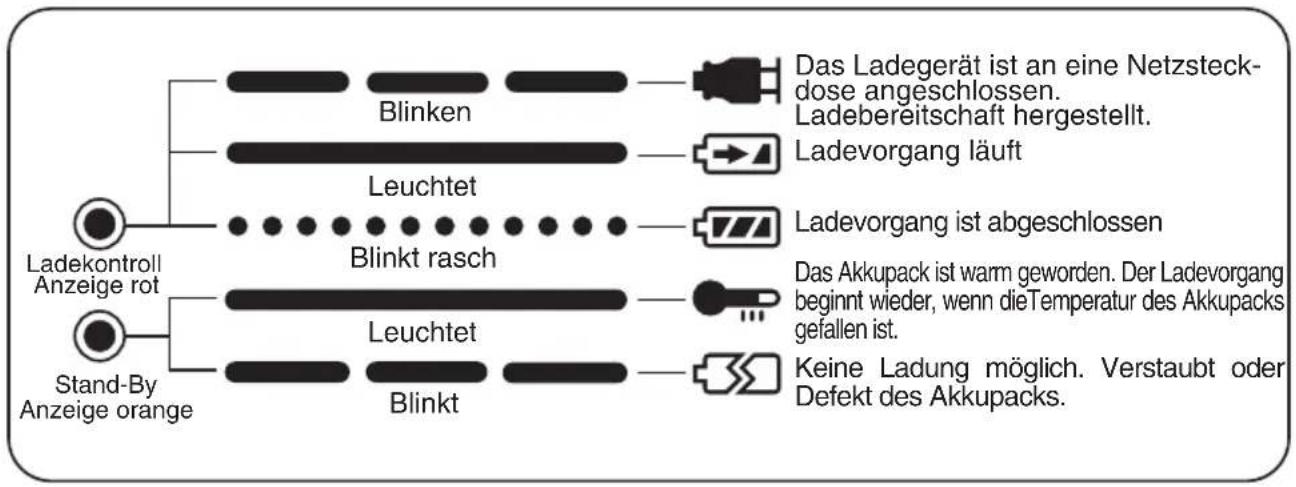

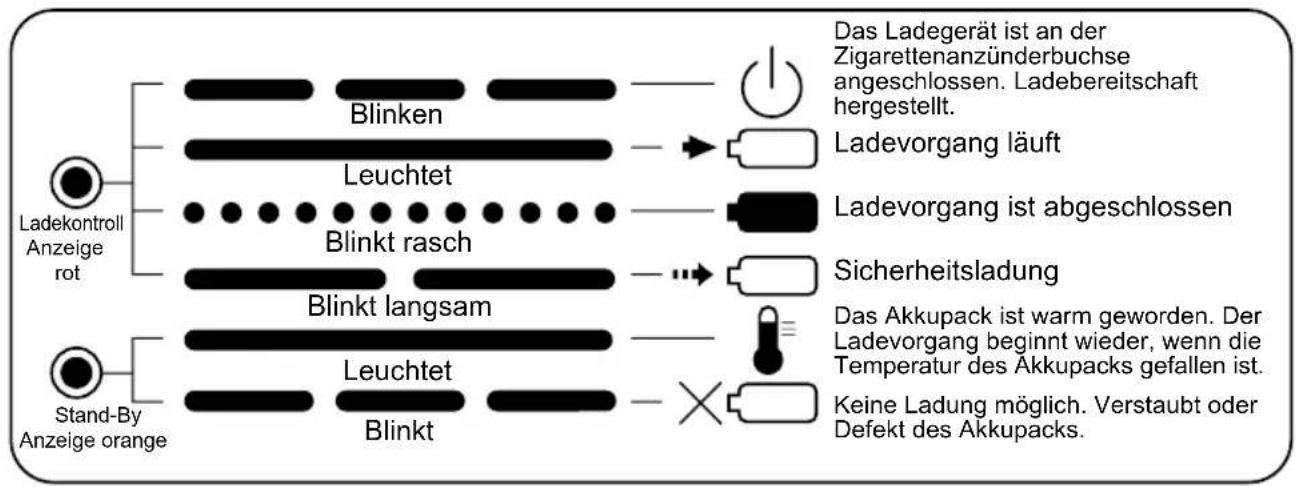

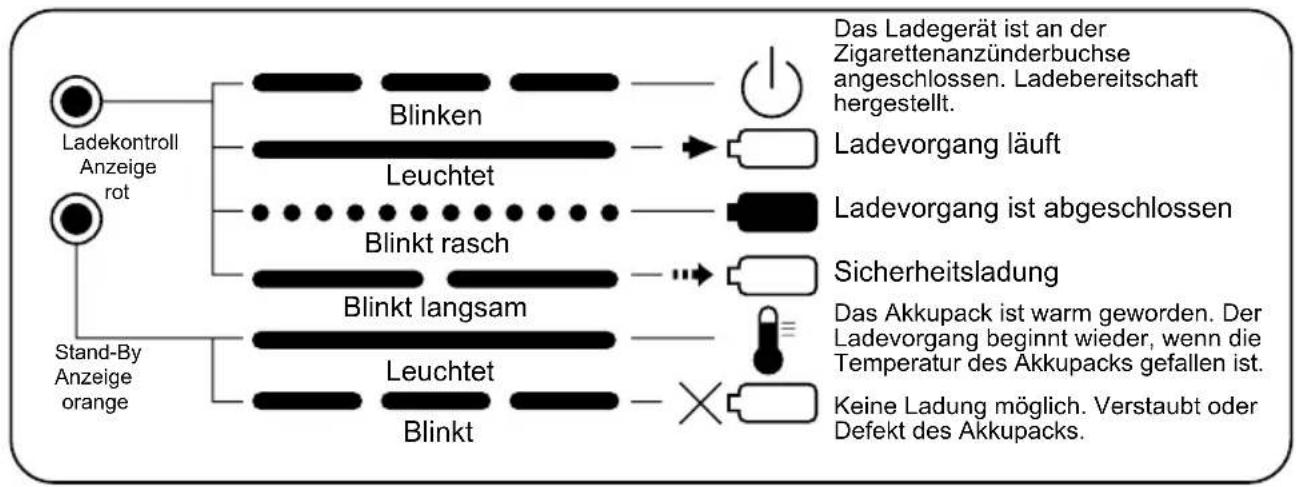

Akkupack An Wandsteckdose Ladegerät EY0225.BOOK Page 9 Saturday, June 18, 2005 1:16 PM— 10 — ANZEIGELAMPEN EY0225 EY0230 EY0214 Blinken Leuchtet Blinkt rasch Leuchtet Blinkt Das Ladegerät ist an eine Netzsteck- dose angeschlossen. Ladebereitschaft hergestellt. Ladevorgang läuft Ladevorgang ist abgeschlossen Das Akkupack ist warm geworden. Der Ladevorgang beginnt wieder, wenn dieTemperatur des Akkupacks gefallen ist. Keine Ladung möglich. Verstaubt oder Defekt des Akkupacks. LadekontrollAnzeige rot Stand-ByAnzeige orange Das Ladegerät ist an der Zigarettenanzünderbuchse angeschlossen. Ladebereitschaft hergestellt.Ladevorgang läuftLadevorgang ist abgeschlossenSicherheitsladungDas Akkupack ist warm geworden. Der Ladevorgang beginnt wieder, wenn die Temperatur des Akkupacks gefallen ist.Keine Ladung möglich. Verstaubt oder Defekt des Akkupacks.BlinkenLeuchtetBlinkt raschBlinkt langsamLeuchtetBlinktStand-ByAnzeige orange LadekontrollAnzeige rot Das Ladegerät ist an der Zigarettenanzünderbuchse angeschlossen. Ladebereitschaft hergestellt.Ladevorgang läuftLadevorgang ist abgeschlossenSicherheitsladungDas Akkupack ist warm geworden. Der Ladevorgang beginnt wieder, wenn die Temperatur des Akkupacks gefallen ist.Keine Ladung möglich. Verstaubt oder Defekt des Akkupacks.BlinkenLeuchtetBlinkt raschBlinkt langsamLeuchtetBlinktStand-ByAnzeige orange LadekontrollAnzeige rot EY0225.BOOK Page 10 Saturday, June 18, 2005 1:16 PM— 11 — TECHNISCHE DATEN Hinweis: Die Tabelle enthält u.U. Modelle, die in Ihrem Land nicht erhältlich sind. Siehe Katalog. Model EY0225 EY0230 EY0214 Gewicht 0,6 kg (1,3 lbs) 0,83 kg (1,83 lbs) 1,12 kg (2,47 lbs) Elektronische Nennleistung Siehe Typenschild auf der Unterseite des Ladegerätes Ladezeit EY0225: EY0230: EY0214: 3,6 V 2,4 V StandardladezeitEY9025 EY9021 Ca. 15 Min.15,6 V 12 V 9,6 V 7,2 V Standardladezeit EY9001EY9006EY9080EY9068EY9065EY9066Ca. 20 Min.- EY9101EY9180EY9182- Ca. 25 Min.EY9136EY9106EY9107EY9108- EY9168 Ca. 30 Min.EY9230 EY9200 - - Ca. 45 Min.24 V 15,6 V 12 V 9,6 V 7,2 V Standardladezeit EY9001EY9006EY9080EY9086EY9065EY9066Ca. 20 Min.- - EY9101EY9180EY9182- Ca. 25 Min.EY9117 EY9136EY9106EY9107EY9108- EY9168 Ca. 30 Min.EY9210 EY9230 EY9200 - - Ca. 45 Min. EY0225.BOOK Page 11 Saturday, June 18, 2005 1:16 PM— 12 —
