EY0110 - Batterieladegerät PANASONIC - Kostenlose Bedienungsanleitung

Produkttyp	Akkuladegerät
Marke	Panasonic
Modell	EY0110
Gewicht	0,78 kg
Eingangsspannung	Siehe Typenschild
Kompatible Akkutypen	Panasonic Akkus der Serien EY9000, EY9001, EY9065, EY9066, EY9080, EY9086, EY9101, EY9106, EY9136, EY9166, EY9168, EY9180, EY9182, EY9200, EY9201, EY9210, EY9230, EY9231, EY9251, EY9268 (Spannungen 7,2 V bis 24 V)
Ladezeit	20 bis 90 Minuten je nach Akkumodell
Leuchtanzeige	Ladeanzeige (grün), Warteanzeige (orange)
Überhitzungsschutz	Ja, Ladung unterbrochen bei heißem Akku
Schutz vor niedrigen Temperaturen	Ja, verlängerte Ladezeit bei kaltem Akku
Automatische Abschaltung	Ja, am Ende des Ladevorgangs
Nutzung im Innenbereich	Ja, nicht Regen oder Feuchtigkeit aussetzen
Ladetemperatur	Zwischen 0 °C und 40 °C
Wartung	Vor der Reinigung abziehen; nicht eintauchen; mit trockenem Tuch abwischen
Reparierbarkeit	Nicht zerlegen; an autorisierten Fachmann übergeben
Sicherheitshinweise	Vor Gebrauch Handbuch lesen; nur mit empfohlenen Akkus verwenden; kein Verlängerungskabel verwenden
Mitgeliefertes Zubehör	Netzkabel
Herstellungsland	Nicht angegeben

Häufig gestellte Fragen - EY0110 PANASONIC

Welche Akkutypen kann ich mit dem Panasonic Ladegerät EY0110 laden?

Das Ladegerät EY0110 ist zum Laden der Panasonic Akkus der Serien EY9000, EY9001, EY9065, EY9066, EY9080, EY9086, EY9101, EY9106, EY9136, EY9166, EY9168, EY9180, EY9182, EY9200, EY9201, EY9210, EY9230, EY9231, EY9251 und EY9268 ausgelegt, mit Spannungen von 7,2 V bis 24 V.

Was bedeutet die dauerhaft leuchtende orangefarbene Anzeige?

Die orangefarbene Anzeige (Warteanzeige) zeigt an, dass der Akku zu heiß zum Laden ist. Das Ladegerät wartet, bis der Akku abgekühlt ist, und startet dann automatisch den Ladevorgang.

Wie lange dauert das Laden eines Akkus?

Die Ladezeit variiert je nach Akkumodell: von 20 Minuten (für einige 7,2 V) bis 90 Minuten (für einige 24 V). Weitere Details entnehmen Sie bitte der Spezifikationstabelle in der Bedienungsanleitung.

Kann ich das Ladegerät mit einem Verlängerungskabel verwenden?

Nein, die Verwendung eines Verlängerungskabels wird nicht empfohlen, um Brand- oder Stromschlagrisiken zu verringern.

Was tun, wenn die Ladeanzeige nicht leuchtet?

Überprüfen Sie, ob die Steckdose funktioniert und der Akku richtig eingesetzt ist. Wenn das Problem weiterhin besteht, wenden Sie sich an einen autorisierten Händler für technische Unterstützung.

Ist das Ladegerät gegen Überhitzung geschützt?

Ja, das Ladegerät verfügt über einen Schutz, der die Ladung unterbricht, wenn der Akku zu heiß wird. Die orangefarbene Anzeige leuchtet bis zur Abkühlung.

Kann ich einen kalten Akku laden?

Ja, aber das Laden kann länger dauern. Wenn der Akku unter 5 °C liegt, lassen Sie ihn mindestens eine Stunde lang auf Raumtemperatur kommen, bevor Sie ihn laden.

Was bedeutet das schnelle Blinken der grünen Anzeige?

Das schnelle Blinken der grünen Anzeige zeigt an, dass der Ladevorgang abgeschlossen ist. Der Akku ist dann betriebsbereit.

Kann ich das Ladegerät im Freien verwenden?

Nein, das Ladegerät darf nicht Regen oder Schnee ausgesetzt werden und nicht in feuchter Umgebung verwendet werden. Es ist für den Innenbereich ausgelegt.

Wie pflege ich das Ladegerät?

Ziehen Sie vor der Reinigung immer den Netzstecker. Wischen Sie es mit einem trockenen Tuch ab. Tauchen Sie es nicht in Wasser und verwenden Sie keine chemischen Reinigungsmittel.

BEDIENUNGSANLEITUNG EY0110 PANASONIC

Original-Anleitung: Englisch

Übersetzung der Original-Anleitung: Andere Sprachen

Français: Seite 12

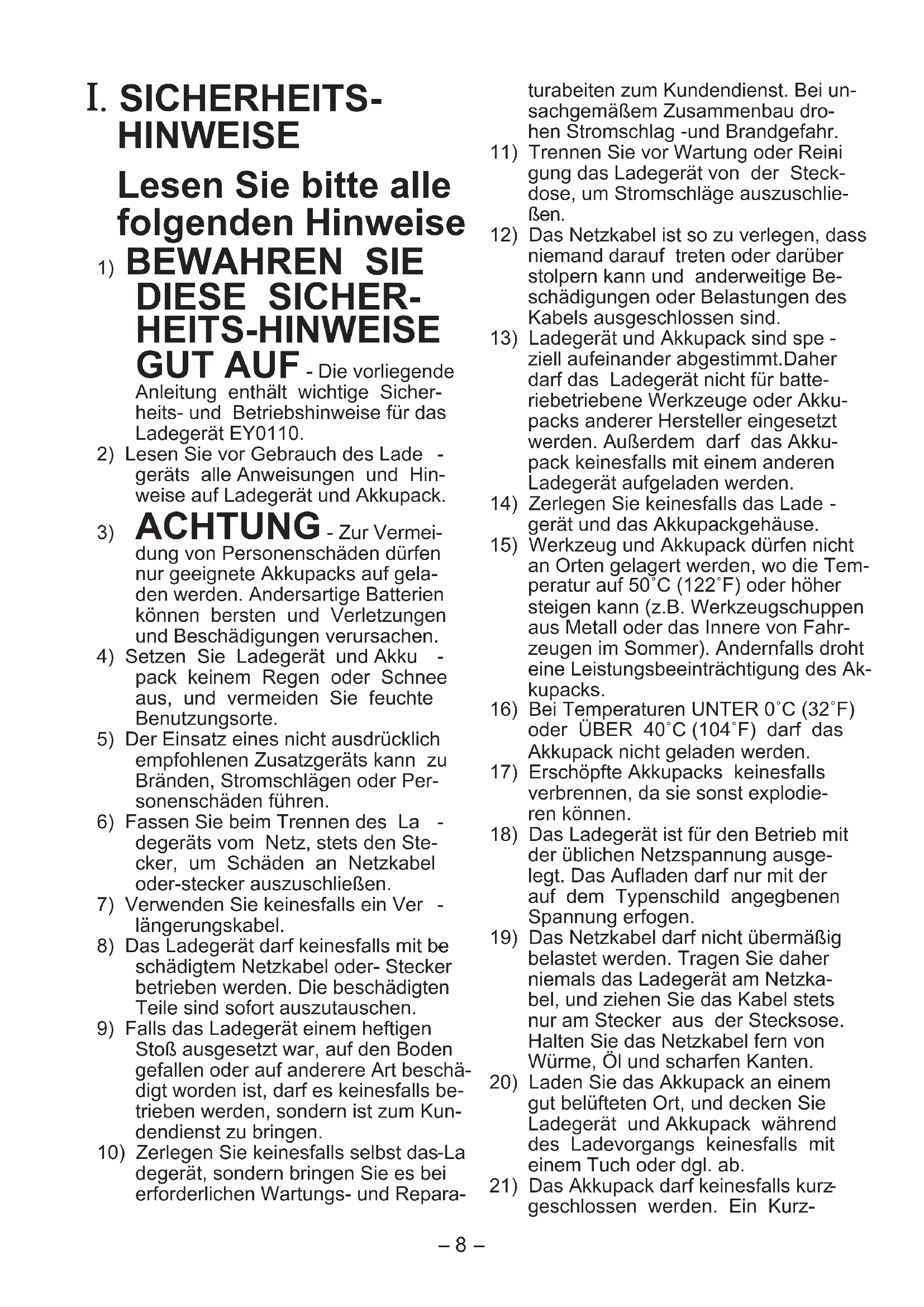

I. SICHERHEITSHINWEISE

Lesen Sie alle folgenden Hinweise.

1) BEWAHREN SIE DIESE SICHERHEITSHINWEISE GUT AUF – Die vorliegende Anleitung enthält wichtige Sicherheits- und Betriebshinweise für das Ladegerät EY0110. 2) Lesen Sie vor Gebrauch des Ladegeräts alle Anweisungen und Hinweise auf Ladegerät und Akkupack. 3) ACHTUNG – Zur Vermeidung von Personenschäden dürfen nur geeignete Akkupacks aufgeladen werden. Andersartige Batterien können bersten und Verletzungen und Beschädigungen verursachen. 4) Setzen Sie Ladegerät und Akkupack keinem Regen oder Schnee aus, und vermeiden Sie feuchte Benutzungsorte. 5) Der Einsatz eines nicht ausdrücklich empfohlenen Zusatzgeräts kann zu Bränden, Stromschlägen oder Personenschäden führen. 6) Fassen Sie beim Trennen des Ladegeräts vom Netz stets den Stecker, um Schäden an Netzkabel oder -stecker zu vermeiden. 7) Verwenden Sie keinesfalls ein Verlängerungskabel. 8) Das Ladegerät darf keinesfalls mit beschädigtem Netzkabel oder -stecker betrieben werden. Die beschädigten Teile sind sofort auszutauschen. 9) Falls das Ladegerät einem heftigen Stoß ausgesetzt war, auf den Boden gefallen oder auf andere Art beschädigt worden ist, darf es keinesfalls betrieben werden, sondern ist zum Kundendienst zu bringen. 10) Zerlegen Sie keinesfalls selbst das Ladegerät, sondern bringen Sie es bei erforderlichen Wartungs- und Reparaturarbeiten zum Kundendienst. Bei unsachgemäßem Zusammenbau drohen Stromschlag- und Brandgefahr.

turarbeiten zum Kundendienst. Bei unsachgemäßem Zusammenbau drohen Stromschlag- und Brandgefahr.

11) Trennen Sie vor Wartung oder Reinigung das Ladegerät von der Steckdose, um Stromschläge auszuschließen. 12) Das Netzkabel ist so zu verlegen, dass niemand darauf treten oder darüber stolpern kann und anderweitige Beschädigungen oder Belastungen des Kabels ausgeschlossen sind. 13) Ladegerät und Akkupack sind speziell aufeinander abgestimmt. Daher darf das Ladegerät nicht für batteriebetriebene Werkzeuge oder Akkupacks anderer Hersteller eingesetzt werden. Außerdem darf das Akkupack keinesfalls mit einem anderen Ladegerät aufgeladen werden. 14) Zerlegen Sie keinesfalls das Ladegerät und das Akkupackgehäuse. 15) Werkzeug und Akkupack dürfen nicht an Orten gelagert werden, wo die Temperatur auf 50°C (122°F) oder höher steigen kann (z.B. Werkzeugschuppen aus Metall oder das Innere von Fahrzeugen im Sommer). Andernfalls droht eine Leistungsbeeinträchtigung des Akkupacks. 16) Bei Temperaturen unter 0°C (32°F) oder über 40°C (104°F) darf das Akkupack nicht geladen werden. 17) Erschöpfte Akkupacks keinesfalls verbrennen, da sie sonst explodieren können. 18) Das Ladegerät ist für den Betrieb mit der üblichen Netzspannung ausgelegt. Das Aufladen darf nur mit der auf dem Typenschild angegebenen Spannung erfolgen. 19) Das Netzkabel darf nicht übermäßig belastet werden. Tragen Sie daher niemals das Ladegerät am Netzkabel, und ziehen Sie das Kabel stets nur am Stecker aus der Steckdose. Halten Sie das Netzkabel fern von Wärme, Öl und scharfen Kanten. 20) Laden Sie das Akkupack an einem gut belüfteten Ort, und decken Sie Ladegerät und Akkupack während des Ladevorgangs keinesfalls mit einem Tuch oder dergleichen ab. 21) Das Akkupack darf keinesfalls kurzgeschlossen werden. Ein Kurz-

schluss kann Überhitzung und Verbrennungen führen.

22) HINWEIS: Wird das Netzkabel des Ladegeräts beschädigt, so darf es nur von einer Vertrags-Reparaturwerkstatt des Herstellers ausgetauscht werden, da für diese Arbeit Spezialwerkzeug erforderlich ist. 23) Das Gerät sollte nicht von jungen Kindern oder gebrechlichen Personen ohne Beaufsichtigung benutzt werden. 24) Junge Kinder sollen beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät spielen.

II. AUFLADEN DES AKKUPACKS

HINWEIS:

Beim ersten Aufladen der Akkus oder beim Aufladen nach längerer Ruhezeit die Akkus etwa 24 Stunden lang aufladen, um die volle Kapazität zu erreichen.

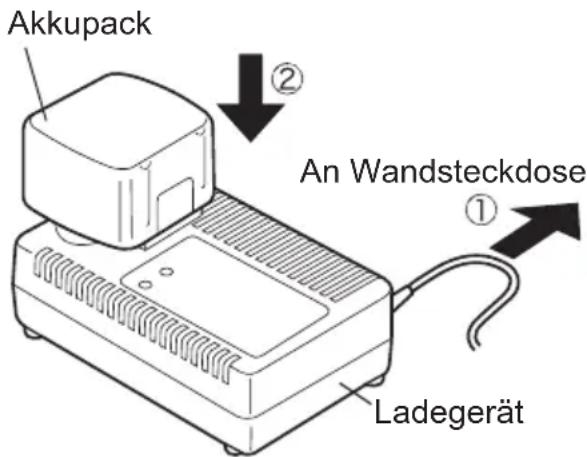

Ladegerät

1. Ladegerät an Wandsteckdose anschließen.

HINWEIS:

Beim Einführen des Steckers in eine Netzsteckdose können Funken erzeugt werden, was jedoch in Bezug auf die Sicherheit kein Problem darstellt.

1. Akkupack fest in das Ladegerät schieben.

1. Während des Ladens leuchtet die Ladekontrolllampe.

Mit Erreichen der vollen Ladung spricht automatisch eine interne

elektronische Schaltung an, die ein Überladen verhindert.

Das Laden beginnt nicht, solange das Akkupack noch heiß ist (wie z.B. unmittelbar nach intensivem Gebrauch). In einem solchen Fall leuchtet die orangefarbene Bereitschaftslampe, bis der Akku ausreichend abgekühlt ist. Das Laden beginnt dann automatisch.

1. Wenn der Ladevorgang beendet ist, beginnt die Ladekontrolllampe schnell in Grün zu blinken.
2. Wenn der Akku zu kalt ist oder längere Zeit nicht benutzt wurde, leuchtet die Ladekontrollampe. In diesem Fall dauert der Ladevorgang länger als die normale Ladezeit, bis der Akku voll aufgeladen ist.
3. Wird ein voll aufgeladener Akku erneut in das Ladegerät eingesetzt, leuchtet die Ladekontrollampe auf. Nach einigen Minuten beginnt die Ladekontrollampe rascher zu blinken und zeigt an, dass der Ladevorgang abgeschlossen ist.
4. Wenn die Ladekontrolllampe nicht unmittelbar nach dem Anschließen des Netzkabels aufleuchtet oder nach Ablauf der normalen Ladezeit nicht erlischt, wenden Sie sich bitte an einen autorisierten Fachhändler.

HINWEIS:

• Wenn eine kalte Batterie (von etwa 5°C (41°F) oder weniger) in einem warmen Raum aufgeladen werden soll, halten Sie die Batterie für mindestens eine Stunde in dem Raum liegen und laden Sie sie auf, wenn sie sich auf Raumtemperatur erwärmt hat. Anderenfalls wird der Akku möglicherweise nicht voll aufgeladen. Den Akku abkühlen lassen, wenn mehr als zwei Batterie-Sätze hintereinander aufgeladen werden.
• Stecken Sie Ihre Finger nicht in die Kontaktöffnung, wenn das Ladegerät festgehalten wird oder bei anderen Gelegenheiten.

ACHTUNG:

• Keinen Motorgenerator als Spannungsquelle benutzen.
• Decken Sie die Entlüftungsöffnungen des Ladegerätes und das Akkupack nicht ab.

Das Ladegerät nach dem Gebrauch von der Netzsteckdose trennen.

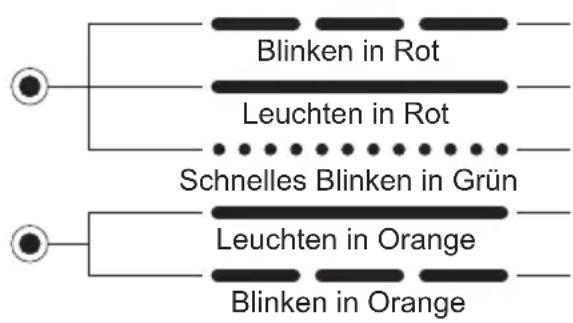

ANZEIGELAMPEN

Das Ladegerät ist an eine Netzsteckdose angeschlossen.

Ladebereitschaft hergestellt.

Ladevorgang läuft.

Ladevorgang ist abgeschlossen.

Das Akkupack ist warm geworden. Der Ladevorgang beginnt wieder, wenn die Temperatur des Akkupacks gefallen ist.

Keine Ladung möglich. Verstaubt oder Defekt des Akkupacks.

Benutzerinformation zur Sammlung und Entsorgung von veralteten Geräten und benutzten Batterien

Diese Symbole auf den Produkten, Verpackungen und/oder Begleitdokumenten bedeuten, dass benutzte elektrische und elektronische Produkte und Batterien nicht in den allgemeinen Hausmüll gegeben werden sollen.

Bitte bringen Sie diese alten Produkte und Batterien zur Behandlung, Aufarbeitung bzw. zum Recycling gemäß ihrer Landesgesetzgebung und den Richtlinien 2002/96/EG und 2006/66/EG zu ihren zuständigen Sammelpunkten.

Indem Sie diese Produkte und Batterien ordnungsgemäß entsorgen, helfen Sie, wertvolle Ressourcen zu schützen und eventuelle negative Auswirkungen auf die menschliche Gesundheit und die Umwelt zu vermeiden, die anderenfalls durch eine unsachgemäße Abfallbehandlung auftreten können.

Wenn Sie ausführlichere Informationen zur Sammlung und zum Recycling alter Produkte und Batterien wünschen, wenden Sie sich bitte an ihre örtlichen Verwaltungsbehörden, ihren Abfallentsorgungsdienstleister oder an die Verkaufseinrichtung, in der Sie die Gegenstände gekauft haben.

Gemäß Landesvorschriften können wegen nicht ordnungsgemäßer Entsorgung dieser Abfälle Strafgelder verhängt werden.

Für geschäftliche Nutzer in der Europäischen Union

Wenn Sie elektrische oder elektronische Geräte entsorgen möchten, wenden Sie sich wegen genauerer Informationen bitte an ihren Händler oder Lieferanten.

[Informationen zur Entsorgung in Ländern außerhalb der Europäischen Union]

Diese Symbole gelten nur innerhalb der Europäischen Union. Wenn Sie solche Gegenstände entsorgen möchten, erfragen Sie bitte bei den örtlichen Behörden oder bei Ihrem Händler, welche die ordnungsgemäße Entsorgungsmethode ist.

Hinweis zum Batteriesymbol (unter zwei Symbolbeispiele):

Dieses Symbol kann in Kombination mit einem chemischen Symbol verwendet werden. In diesem Fall erfüllt es die Anforderungen derjenigen Richtlinie, die für die betreffende Chemikalie erlassen wurde.

III. TECHNISCHE DATEN

Modell EY0110
Elektronische Nennleistung	Siehe Leistungsschild auf der Unterseite des Ladegerätes.
Gewicht 0,78 k	g (1,72 lbs)
Ladezeit	7,2 V	9,6 V 12	V 15,6 V 18	V 24 V
	EY9065	EY9080	EY9001
	EY9066	EY9086
	20 Minuten
		EY9180	EY9101
		EY9182
		25 Minuten
	EY9166		EY9106	EY9136	EY91	17
	EY9168			30 Minuten
	30 Minuten					60 Minuten
	EY9268		EY9200	EY9230		EY9210
	45 Minuten					90 Minuten
			EY9201	EY9231	EY9251
			55 Minuten		65 Minuten

HINWEIS: Die Tabelle enthält u.U. Modelle, die in Ihrem Land nicht erhältlich sind. Bitte halten Sie sich an den neuesten Generalkatalog.
