EY0110 - Cargador de batería PANASONIC - Manual de uso y guía de instrucciones gratis

Tipo de producto	Cargador de pilas
Marca	Panasonic
Modelo	EY0110
Peso	0,78 kg
Tensión de entrada	Consultar la placa de características
Tipos de baterías compatibles	Baterías Panasonic de las series EY9000, EY9001, EY9065, EY9066, EY9080, EY9086, EY9101, EY9106, EY9136, EY9166, EY9168, EY9180, EY9182, EY9200, EY9201, EY9210, EY9230, EY9231, EY9251, EY9268 (tensiones 7,2 V a 24 V)
Tiempo de carga	De 20 a 90 minutos según el modelo de batería
Indicador luminoso	Indicador de carga (verde), indicador de espera (naranja)
Protección contra sobrecalentamiento	Sí, carga suspendida si batería caliente
Protección contra bajas temperaturas	Sí, tiempo de carga prolongado si batería fría
Apagado automático	Sí, al final de la carga
Uso en interiores	Sí, no exponer a la lluvia o humedad
Temperatura de carga	Entre 0 °C y 40 °C
Mantenimiento	Desconectar antes de limpiar; no sumergir; usar un paño seco
Reparabilidad	No desmontar; confiar a un especialista autorizado
Instrucciones de seguridad	Leer el manual antes de usar; usar solo con baterías recomendadas; no usar alargador
Accesorios incluidos	Cable de alimentación
País de fabricación	No especificado

Preguntas frecuentes - EY0110 PANASONIC

¿Qué tipos de baterías puedo cargar con el cargador Panasonic EY0110?

El cargador EY0110 está diseñado para cargar las baterías Panasonic de las series EY9000, EY9001, EY9065, EY9066, EY9080, EY9086, EY9101, EY9106, EY9136, EY9166, EY9168, EY9180, EY9182, EY9200, EY9201, EY9210, EY9230, EY9231, EY9251 y EY9268, bajo tensiones que van de 7,2 V a 24 V.

¿Qué significa el indicador naranja que permanece encendido?

El indicador naranja (indicador de espera) indica que la batería está demasiado caliente para cargarse. El cargador espera a que la batería se enfríe, luego la carga comienza automáticamente.

¿Cuánto tiempo se tarda en cargar una batería?

El tiempo de carga varía según el modelo de batería: de 20 minutos (para algunas de 7,2 V) a 90 minutos (para algunas de 24 V). Consulte la tabla de especificaciones en el manual para más detalles.

¿Puedo usar un alargador con el cargador?

No, no se recomienda el uso de un alargador para reducir los riesgos de incendio o descarga eléctrica.

¿Qué hacer si el indicador de carga no se enciende?

Verifique que el tomacorriente funciona y que la batería está correctamente insertada. Si el problema persiste, consulte a un distribuidor autorizado para asistencia técnica.

¿El cargador está protegido contra sobrecalentamiento?

Sí, el cargador dispone de una protección que interrumpe la carga si la batería se calienta demasiado. El indicador naranja se enciende hasta que se enfríe.

¿Puedo cargar una batería fría?

Sí, pero la carga puede tomar más tiempo. Si la batería está por debajo de 5 °C, déjela volver a temperatura ambiente durante al menos una hora antes de cargarla.

¿Qué significa el parpadeo rápido del indicador verde?

El parpadeo rápido del indicador verde indica que la carga ha terminado. La batería está lista para usar.

¿Puedo usar el cargador en exteriores?

No, el cargador no debe exponerse a la lluvia o la nieve, ni usarse en un lugar húmedo. Está diseñado para uso en interiores.

¿Cómo mantener el cargador?

Desconecte siempre el cargador antes de limpiar. Límpielo con un paño seco. No lo sumerja en agua ni use productos químicos.

MANUAL DE USUARIO EY0110 PANASONIC

Manual de instrucciones original: Inglés

Traducción del manual de instrucciones original: Otros idiomas

Dansk: Side 28

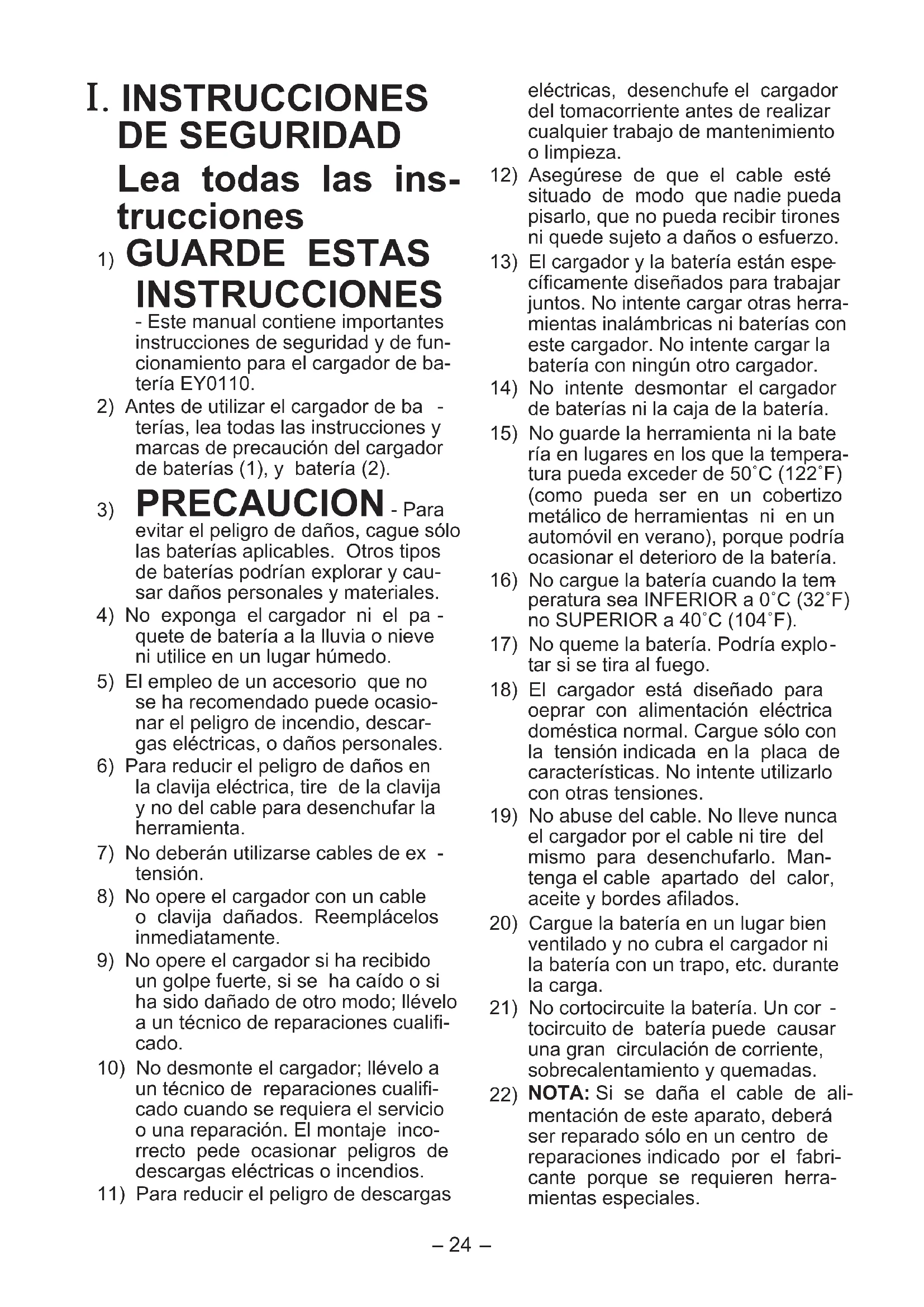

I. INSTRUCCIONES DE SEGURIDAD Lea todas las instrucciones

1) GUARDE ESTAS INSTRUCCIONES

• Este manual contiene importantes instrucciones de seguridad y de funcionamiento para el cargador de batería EY0110.

2) Antes de utilizar el cargador de baterías, lea todas las instrucciones y marcas de precaución del cargador de baterías (1) y de la batería (2). 3) PRECAUCIÓN: Para evitar el peligro de daños, cargue solo las baterías aplicables. Otros tipos de baterías podrían explotar y causar daños personales y materiales. 4) No exponga el cargador ni el paquete de batería a la lluvia o nieve, ni lo utilice en un lugar húmedo. 5) El empleo de un accesorio que no se ha recomendado puede ocasionar peligro de incendio, descargas eléctricas o daños personales. 6) Para reducir el peligro de daños en la clavija eléctrica, tire de la clavija y no del cable para desenchufar la herramienta. 7) No se podrán utilizar cables de extensión. 8) No opere el cargador con un cable o clavija dañados. Reemplácelos inmediatamente. 9) No opere el cargador si ha recibido un golpe fuerte, si se ha caído o si ha sido dañado de otro modo; llévelo a un técnico de reparaciones oficial. 10) No desmonte el cargador; llévelo a un técnico de reparaciones calificado cuando se requiera servicio o reparación. El montaje incorrecto puede ocasionar peligros de descargas eléctricas o incendios. 11) Para reducir el peligro de descargas

eléctricas, desenchufe el cargador del tomacorriente antes de realizar cualquier trabajo de mantenimiento o limpieza.

12) Asegúrese de que el cable esté situado de modo que nadie pueda pisarlo, que no pueda recibir tirones ni quede sujeto a daños o esfuerzo. 13) El cargador y la batería están específicamente diseñados para trabajar juntos. No intente cargar otras herramientas inalámbricas ni baterías con este cargador. No intente cargar la batería con ningún otro cargador. 14) No intente desmontar el cargador de baterías ni la caja de la batería. 15) No guarde la herramienta ni la batería en lugares en los que la temperatura pueda exceder de 50°C (122°F) (como pueda ser en un cobertizo metálico de herramientas ni en un automóvil en verano), porque podría ocasionar el deterioro de la batería. 16) No cargue la batería cuando la temperatura sea INFERIOR a 0°C (32°F) ni SUPERIOR a 40°C (104°F). 17) No queme la batería. Podría explotar si se tira al fuego. 18) El cargador está diseñado para operar con alimentación eléctrica doméstica normal. Cargue solo con la tensión indicada en la placa de características. No intente utilizar con otras tensiones. 19) No abuse del cable. No lleve nunca el cargador por el cable ni tire del mismo para desenchufarlo. Mantenga el cable apartado del calor, aceite y bordes afilados. 20) Cargue la batería en un lugar bien ventilado y no cubra el cargador ni la batería con un trapo, etc. durante la carga. 21) No cortocircuite la batería. Un cortocircuito de batería puede causar una gran circulación de corriente, sobrecalentamiento y quemaduras. 22) NOTA: Si se daña el cable de alimentación de este aparato, debe ser reparado solo en un centro de reparaciones indicado por el fabricante porque se requieren herramientas especiales.

23) Este aparato no ha sido diseñado para ser utilizado por niños pequeños o personas disminuidas sin supervisión de un adulto. 24) Los niños pequeños deben ser vigilados para asegurar que no juegan con el aparato.

II. CÓMO CARGAR LA BATERÍA

NOTA:

Cargue un nuevo bloque de pilas, o un bloque de pilas que no haya sido utilizado durante mucho tiempo, durante 24 horas seguidas para que la batería se cargue totalmente.

Cargador de batería

1. Enchufe el cargador en la fuente de alimentación.

NOTA:

Se pueden producir chispas cuando se inserta el enchufe en la alimentación eléctrica de CA, pero esto no es un problema en términos de seguridad.

1. Meta firmemente el bloque de pilas en el cargador.

Bloque de pilas

A la toma de

la pared

Cargador de batería

1. La luz indicadora de energía permanecerá encendida durante la carga.

Cuando haya terminado la energía, seccionará automáticamente un conmutador electrónico interno para impedir cualquier sobrecarga.

No puede cargar el bloque de pilas si este está demasiado caliente (por ejemplo, inmediatamente después de haber trabajado mucho con la taladradora).

La luz naranja de reserva se encenderá hasta que se enfríe

suficiente el bloque de pilas y cuando esta luz se apague, la energía comenzará automáticamente.

1. Cuando la energía termina, la luz indicadora de la cuestión de la energía empezará a parpadear rápidamente, en color verde.
2. Cuando se dé alguna de las condiciones que hagan que el bloque de batería se vuelva demasiado frío o no se haya realizado el paquete de batería durante mucho tiempo, la luz indicadora de carga está encendida. En este caso, la carga demora más para cargar totalmente el paquete de batería que en el tiempo de carga normal.

Si se vuelve a colocar un paquete de batería totalmente cargado en el cargador, se encenderá la luz de carga. Luego de algunos instantes, la lámpara de carga destellará rápidamente para indicar que la carga se ha completado.

1. Si la lámpara de carga no se enciende inmediatamente después de enchufar el cargador, o si después del tiempo de carga estándar, la lámpara no se apaga, consulte con un distribuidor autorizado.

NOTA:

Cuando se vaya a cargar una pila fría (unos 5°C 41 F) o menos en un cuarto cálido, deje la pila en la habitación durante al menos una hora y cárguela cuando se haya calentado a la temperatura de la habitación. De lo contrario, el paquete de batería puede no cargarse totalmente.

Deje que se enfríe el cargador al cargar más de dos paquetes de pilas de forma consecutiva.

No introduzca sus dedos dentro del hueco del contacto, cuando esté sujetando el cargador o en ninguna otra ocasión.

PRECAUCIÓN:

No utilice una fuente de alimentación proveniente de un generador motorizado.

No cubra las aberturas de la ventilación del cargador y del bloque de pilas secas.

• Desconecte el cargador cuando no se esté en uso.

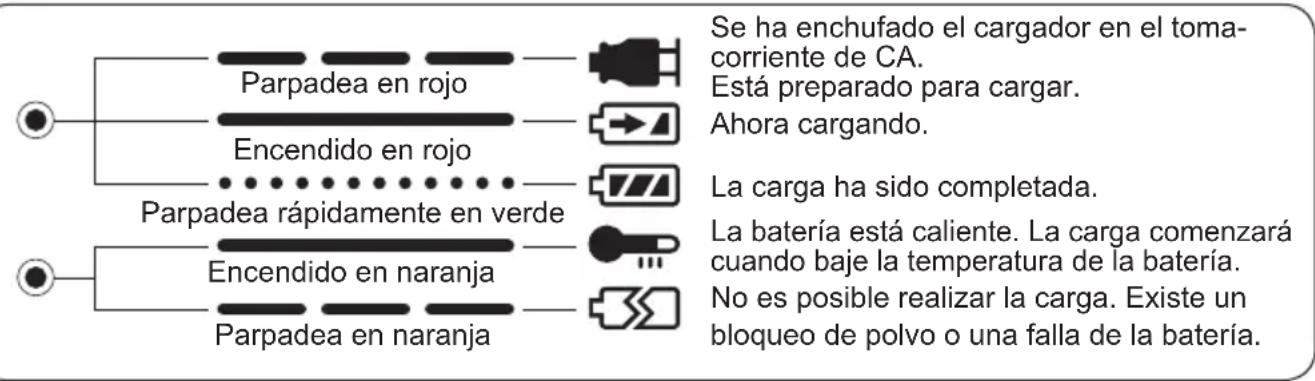

LÁMPARAS INDICADORAS

Información para Usuarios sobre la Recolección y Eliminación de aparatos viejos y baterías usadas

Estos símbolos en los productos, embalajes y/o documentos adjuntos, significan que los aparatos eléctricos y electrónicos y las baterías no deben ser mezclados con los desechos domésticos.

Para el tratamiento apropiado, la recuperación y el reciclado de aparatos viejos y baterías usadas, por favor, observe las normas de recolección aplicables, de acuerdo a su legislación nacional y a las Directivas 2002/96/CE y 2006/66/CE.

Al desechar estos aparatos y baterías correctamente, usted está ayudando a preservar recursos valiosos y a prevenir cualquier potencial efecto negativo sobre la salud de la humanidad y el medio ambiente que, de lo contrario, podría surgir de un manejo inapropiado de los residuos.

Para mayor información sobre la recolección y el reciclado de aparatos y baterías viejos, por favor, contacte a su comunidad local, su servicio de eliminación de residuos o al comercio donde adquirió estos aparatos.

Podrán aplicarse penas por la eliminación incorrecta de estos residuos, de acuerdo a la legislación nacional.

Para sistemas de la Unión Europea

Si usted desea descartar aparatos eléctricos y electrónicos, por favor contacte a su distribuidor o proveedor a fin de obtener mayor información.

[Información sobre la Eliminación en otros Países fuera de la Unión Europea]

Estos símbolos solo son válidos bajo la Unión Europea. Si usted a desechar estos objetos, por favor contacte con sus autoridades locales o distribuidor y consulte por el método correcto de eliminación.

Nota sobre el símbolo de la batería (abajo, dos ejemplos de símbolos):

Este símbolo puede ser utilizado en combinación con un símbolo químico. En este caso, el símbolo cumple con los requerimientos establecidos por la Directiva para los químicos involucrados.

III. ESPECIFICACIONES

Modelo	EY0110
Capacidad eletrica nominal	Vea la placá de espécificaciones en la parte inferior del cargador.
Peso	0,78 kg (1,72 lbs)
Tiempo de entrega	7,2 V 9,6	V 12 V 15,6	V 18 V 24 V
	EY9065	EY9080	EY9001
	EY9066	EY9086
	20 min.
		EY9180	EY9101
		EY9182
		25 min.
	EY9166	30 min.	EY9106 EY9136 EY9117
	EY9168
	30 min.
	EY9268	30 min.	EY9200 EY9230 EY9210
	45 min.	90 min.
			EY9201 EY9231 EY925155 min. 65 min.

NOTA: Este cuadro puede contener modelos no disponibles en su país. Consulte el catálogo general más reciente.
