Produkttyp	Akkuladegerät
Marke	Panasonic
Modell	EY0225
Gewicht	0,6 kg
Versorgungsspannung	230 V ~ 50 Hz (laut Typenschild)
Standardladezeit	Etwa 15 Minuten für die Akkus EY9025/EY9021
Kompatible Akkutypen	Panasonic-Akkus (Modelle EY9025, EY9021, usw.)
LED-Anzeigen	Ladeanzeige (grün), Warteanzeige (orange)
Schutzfunktionen	Überladeschutz, automatische Abschaltung bei Ladeende, Hitzeschutz
Kühlung	Integrierter Lüfter für bestimmte Modelle (EY0230/EY0214)
Ladetemperatur	0 °C bis 40 °C
Lagertemperatur	Unter 50 °C
Feuchtigkeitsvorsichtsmaßnahmen	Nicht Regen oder Schnee aussetzen, nicht in feuchter Umgebung verwenden
Reinigung und Pflege	Vor Reinigung Netzstecker ziehen, mit trockenem Tuch abwischen
Reparierbarkeit	Reparatur durch autorisierte Fachkraft; nicht selbst zerlegen
Ersatzteile	Netzkabel durch autorisierte Werkstatt austauschbar

Häufig gestellte Fragen - EY0225 PANASONIC

Wie lange dauert das Laden eines Akkus mit dem Ladegerät EY0225?

Die Standardladezeit beträgt etwa 15 Minuten für die Panasonic-Akkus EY9025 und EY9021. Für andere Modelle lesen Sie bitte das Handbuch.

Welche Akkutypen kann ich mit diesem Ladegerät laden?

Dieses Ladegerät ist ausschließlich für kompatible Panasonic-Akkus ausgelegt, insbesondere die Modelle EY9025 und EY9021. Versuchen Sie nicht, andere Marken oder Akkutypen zu laden.

Kann ich den Akku bei Kälte laden?

Nein, der Ladevorgang darf nur zwischen 0 °C und 40 °C stattfinden. Ist der Akku zu kalt, leuchtet die orange Warteanzeige, bis er die geeignete Temperatur erreicht hat.

Was bedeuten die Leuchtanzeigen am Ladegerät?

Die Ladeanzeige (grün) leuchtet während des Ladens und blinkt schnell, wenn der Ladevorgang abgeschlossen ist. Die Warteanzeige (orange) zeigt an, dass der Akku zu heiß oder zu kalt ist und der Ladevorgang pausiert.

Ist es sicher, das Ladegerät dauerhaft eingesteckt zu lassen?

Es wird empfohlen, das Ladegerät auszustecken, wenn es nicht in Gebrauch ist, um Risiken zu vermeiden. Das Ladegerät verfügt über einen Überladeschutz, aber es ist besser, es auszustecken.

Kann ich ein Verlängerungskabel mit diesem Ladegerät verwenden?

Nein, die Verwendung eines Verlängerungskabels wird vom Hersteller nicht empfohlen. Schließen Sie das Ladegerät direkt an eine Steckdose an.

Was tun, wenn das Ladegerät nicht funktioniert oder die Anzeige nicht leuchtet?

Überprüfen Sie, ob die Steckdose Strom führt und das Ladegerät richtig eingesteckt ist. Wenn das Problem weiterhin besteht, wenden Sie sich an einen autorisierten Händler für technische Unterstützung.

Wie reinige ich das Ladegerät?

Vor der Reinigung das Ladegerät ausstecken. Wischen Sie die Außenseite mit einem trockenen, sauberen Tuch ab. Verwenden Sie keine Lösungsmittel oder Scheuermittel.

Welche Versorgungsspannung ist erforderlich?

Die Versorgungsspannung ist auf dem Typenschild unter dem Ladegerät angegeben. Verwenden Sie nur die angegebene Spannung, in der Regel 230 V ~ 50 Hz.

Kann ich Nicht-Panasonic-Akkus mit diesem Ladegerät laden?

Nein, laden Sie nur die ausdrücklich empfohlenen Panasonic-Akkus. Die Verwendung anderer Akkus kann zu Explosion, Verletzungen oder Sachschäden führen.

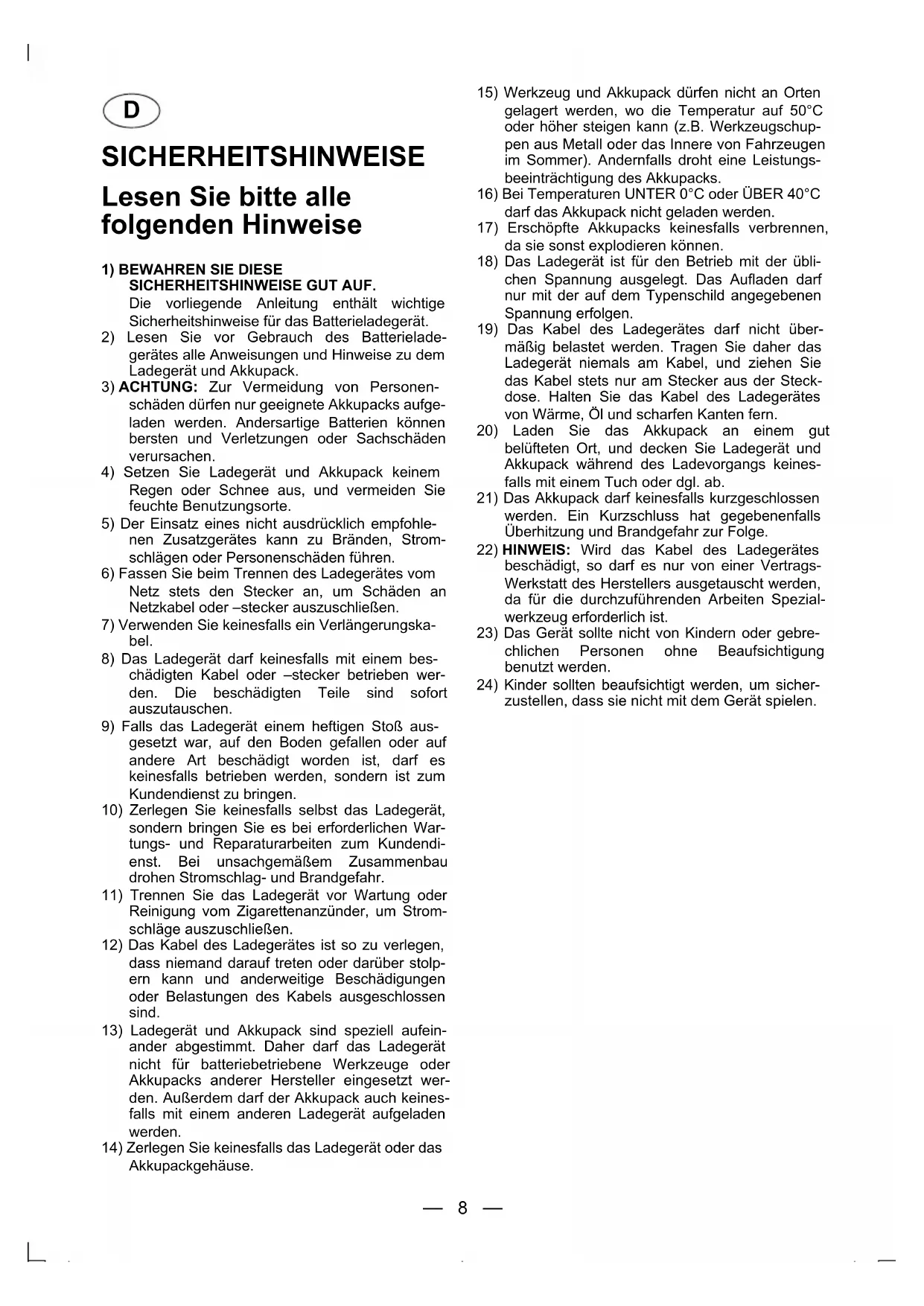

BEDIENUNGSANLEITUNG EY0225 PANASONIC

Lesen Sie bitte alle folgenden Hinweise

1) BEWAHREN SIE DIESE SICHERHEITSHINWEISE GUT AUF. Die vorliegende Anleitung enthält wichtige Sicherheitshinweise für das Batterieladegerät.

2) Lesen Sie vor Gebrauch des Batterieladegerätes alle Anweisungen und Hinweise zu dem Ladegerät und Akkupack. 3) ACHTUNG: Zur Vermeidung von Personenschäden dürfen nur geeignete Akkupacks aufgeladen werden. Andersartige Batterien können bersten und Verletzungen oder Sachschäden verursachen. 4) Setzen Sie Ladegerät und Akkupack keinem Regen oder Schnee aus, und vermeiden Sie feuchte Benutzungsorte. 5) Der Einsatz eines nicht ausdrücklich empfohlenen Zusatzgerätes kann zu Bränden, Stromschlägen oder Personenschäden führen. 6) Fassen Sie beim Trennen des Ladegerätes vom Netz stets den Stecker an, um Schäden an Netzkabel oder -stecker auszuschließen. 7) Verwenden Sie keinesfalls ein Verlängerungskabel. 8) Das Ladegerät darf keinesfalls mit einem beschädigten Kabel oder -stecker betrieben werden. Die beschädigten Teile sind sofort auszutauschen. 9) Falls das Ladegerät einem heftigen Stoß ausgesetzt war, auf den Boden gefallen oder auf andere Art beschädigt worden ist, darf es keinesfalls betrieben werden, sondern ist zum Kundendienst zu bringen. 10) Zerlegen Sie keinesfalls selbst das Ladegerät, sondern bringen Sie es bei erforderlichen Wartungs- und Reparaturarbeiten zum Kundendienst. Bei unsachgemäßem Zusammenbau drohen Stromschlag- und Brandgefahr. 11) Trennen Sie das Ladegerät vor Wartung oder Reinigung vom Zigarettenanzünder, um Stromschläge auszuschließen. 12) Das Kabel des Ladegerätes ist so zu verlegen, dass niemand darauf treten oder darüber stolpern kann und anderweitige Beschädigungen oder Belastungen des Kabels ausgeschlossen sind. 13) Ladegerät und Akkupack sind speziell aufeinander abgestimmt. Daher darf das Ladegerät nicht für batteriebetriebene Werkzeuge oder Akkupacks anderer Hersteller eingesetzt werden. Außerdem darf der Akkupack auch keinesfalls mit einem anderen Ladegerät aufgeladen werden. 14) Zerlegen Sie keinesfalls das Ladegerät oder das Akkupackgehäuse.

15) Werkzeug und Akkupack dürfen nicht an Orten gelagert werden, wo die Temperatur auf 50 °C oder höher steigen kann (z.B. Werkzeugschuppen aus Metall oder das Innere von Fahrzeugen im Sommer). Andernfalls droht eine Leistungsbeeinträchtigung des Akkupacks. 16) Bei Temperaturen unter 0 °C oder über 40 °C darf das Akkupack nicht geladen werden. 17) Erschöpfte Akkupacks keinesfalls verbrennen, da sie sonst explodieren können. 18) Das Ladegerät ist für den Betrieb mit der üblichen Spannung ausgelegt. Das Aufladen darf nur mit der auf dem Typenschild angegebenen Spannung erfolgen. 19) Das Kabel des Ladegeräts darf nicht übermäßig belastet werden. Tragen Sie daher das Ladegerät niemals am Kabel, und ziehen Sie das Kabel stets nur am Stecker aus der Steckdose. Halten Sie das Kabel des Ladegeräts von Wärme, Öl und scharfen Kanten fern. 20) Laden Sie das Akkupack an einem gut belüfteten Ort, und decken Sie Ladegerät und Akkupack während des Ladevorgangs keinesfalls mit einem Tuch oder dgl. ab. 21) Das Akkupack darf keinesfalls kurzgeschlossen werden. Ein Kurzschluss hat gegebenenfalls Überhitzung und Brandgefahr zur Folge. 22) HINWEIS: Wird das Kabel des Ladegeräts beschädigt, so darf es nur von einer Vertrags-Werkstatt des Herstellers ausgetauscht werden, da für die durchzuführenden Arbeiten Spezialwerkzeug erforderlich ist. 23) Das Gerät sollte nicht von Kindern oder gebrechlichen Personen ohne Beaufsichtigung benutzt werden. 24) Kinder sollen beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät spielen.

AUFLADEN DES AKKUPACKS

Hinweis: Beim ersten Aufladen der Akkus oder beim Aufladen nach längerer Ruhezeit die Akkus etwa 24 Stunden lang aufladen, um die volle Kapazität zu erreichen.

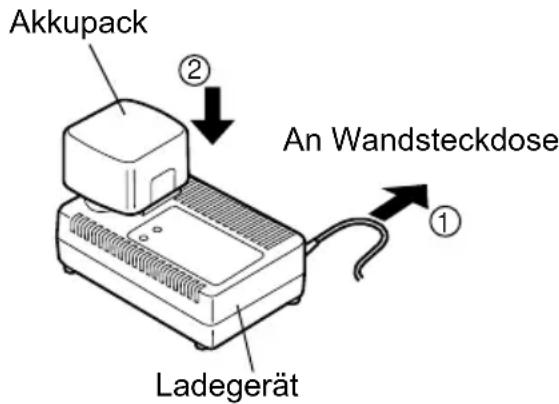

1. Ladegerät an Wandsteckdose anschließen.

EY0225:

• Es ist möglich, dass sich Funken bilden, wenn der Stecker in eine Wechselstrom-Spannungsversorgung eingesteckt wird, dies stellt aber kein Sicherheitsproblem dar.
• Akkupack fest in das Ladegerät schieben.

(* Zur Illustration wird auf EY0230 Bezug genommen.)

EY0214:

• Während des Ladevorgangs arbeitet der Kühlerlüfter im Ladegerät, um das Akkupack zu kühlen, und ein Betriebsgeräusch des Lüfters ist hörbar. Dieser Zustand ist normal. Wenn kein Betriebsgeräusch des Lüfters hörbar ist, liegt eine Betriebsstörung vor. In diesem Fall ist der Ladevorgang sofort abzubrechen und eine Beratung durch den Fachhändler einzuholen.
• Während des Ladens leuchtet die Ladekontrolllampe.

Mit Erreichen der vollen Ladung spricht automatisch eine interne, elektronische Schaltung an, die ein Überladen verhindert.

• Das Laden beginnt nicht, solange das Akkupack noch heiß ist (wie z.B. unmittelbar nach intensivem Gebrauch). In einem solchen Fall leuchtet die orangefarbene Bereitschaftslampe, bis der Akku ausreichend abgekühlt ist. Das Laden beginnt dann automatisch.
• Das Ende des Ladevorgangs wird durch schnelles Blinken der Ladekontrolllampe angezeigt.

EY0230/EY0214:

• Wenn das Akkupack längere Zeit nicht benutzt worden ist, beginnt die Ladekontrolllampe langsam zu blinken, um anzuzeigen, dass eine Sicherheitsladung durchgeführt wird. Eine Sicherheitsladung erfolgt langsamer und benötigt dazu mehr Zeit, um das Akkupack vollständig aufzuladen, als dies bei einer Normalladung der Fall ist. (Die maximale Ladezeit beträgt etwa 90 Minuten.)
• Wenn ein vollständig geladenes Batterie-Pack erneut in das Ladegerät eingelegt wird, leuchtet möglicherweise die Ladekontrolllampe auf. Nach einigen Minuten beginnt die Ladekontrolllampe rascher zu blinken und zeigt an, dass der Ladevorgang abgeschlossen ist.
• Wenn die Ladekontrolllampe nicht unmittelbar nach dem Anschließen des Netzkabels aufleuchtet oder nach Ablauf der normalen Ladezeit nicht erlischt, wenden Sie sich bitte an einen autorisierten Fachhändler. Hinweis: - Wenn eine kalte Batterie (von etwa 5°C oder weniger) in einem warmen Raum aufgeladen werden soll, halten Sie die Batterie für mindestens eine Stunde in dem Raum und laden Sie diese erst auf, wenn sie sich auf Raumtemperatur erwärmt hat. (Anderenfalls ist es möglich, dass die Batterie nicht vollständig aufgeladen wird.)
• Das Ladegerät abkühlen lassen, wenn mehr als zwei Batteriesätze hintereinander aufgeladen werden.
• Stecken Sie Ihre Finger nicht in die Kontaktöffnung, wenn das Ladegerät festgehalten wird oder bei anderen Gelegenheiten. Achtung: • Keinen Motorgenerator als Spannungsquelle benutzen.
• Decken Sie die Entlüftungsöffnungen des Ladegerätes und des Akkupacks nicht ab.
• Das Ladegerät nach dem Gebrauch von der Netzsteckdose trennen.

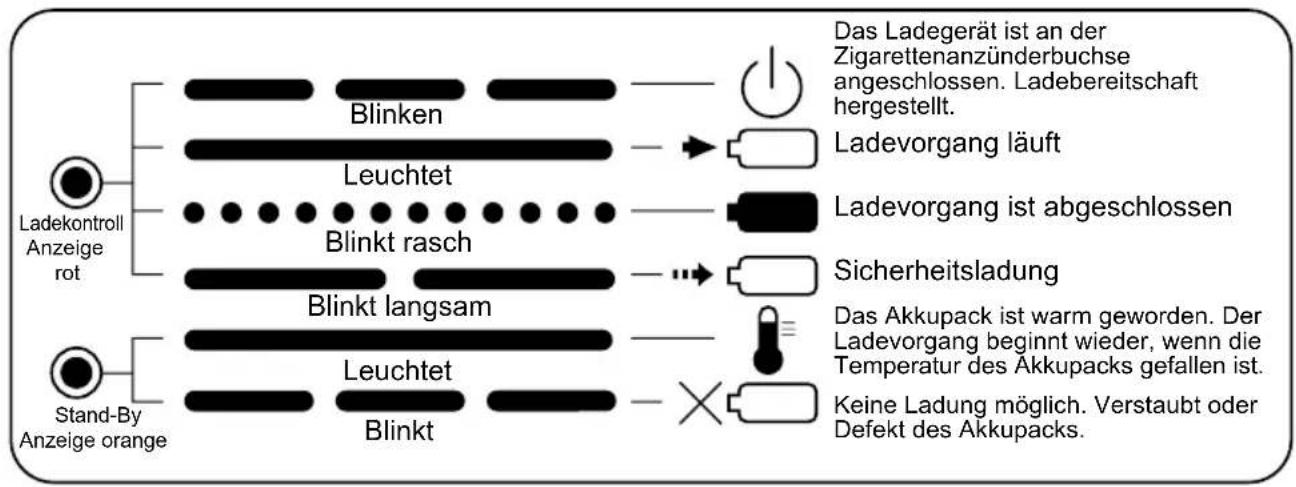

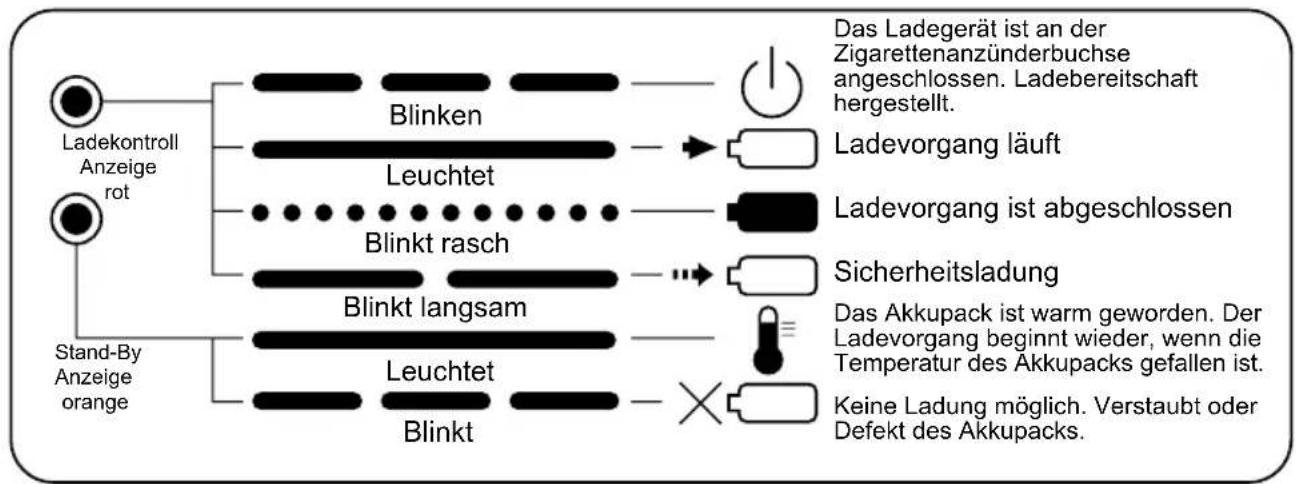

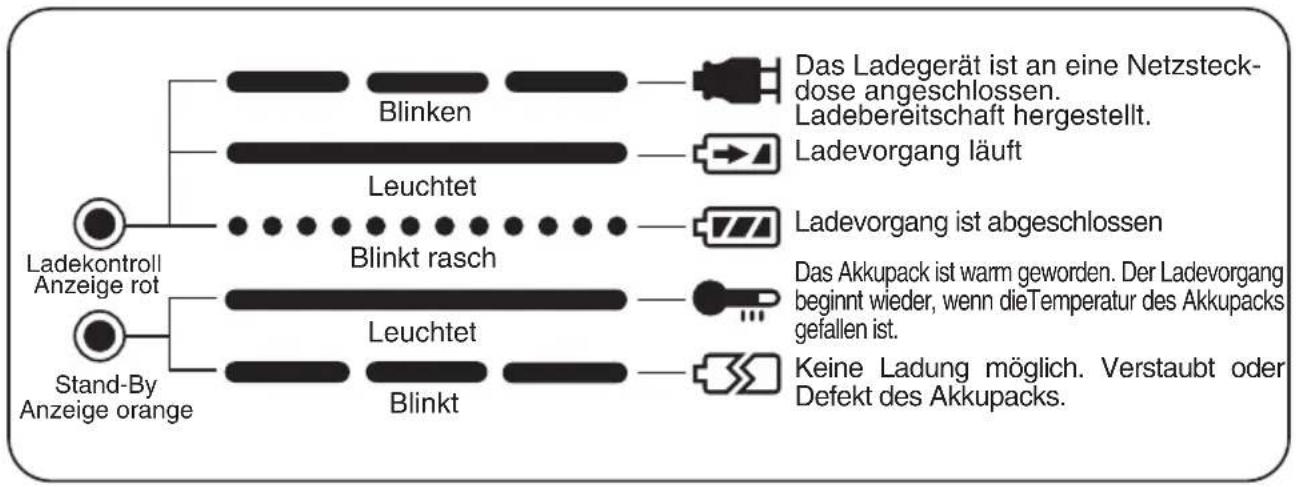

ANZEIGELAMPEN

EY0225

EY0230

EY0214

TECHNISCHE DATEN

Model EY0225 EY0230 EY0214
Gewicht 0,6 kg (1,3 lbs) 0,83 kg (1,83 lbs) 1,12 kg (2,47 lbs)
Elektronische Nennleistung	Siehe Typenschild auf der Unterseite des Ladegerätes
Ladezeit	EY0225:
	3,6 V 2,4 V Standaardladezeit
	EY9025 EY9021 Ca. 15 Min.
	EY0230:
	15,6 V 1,2 V 9,6 V 7,2 V Standardladezeit
	-	EY9001	EY9080	EY9065
		EY9006	EY9068	EY9066
	-	EY9101	EY9180	-
		EY9182	-	Ca. 25 Min.
	EY9136	EY9106	-	EY9168
		EY9107		Ca. 30 Min.
		EY9108
	EY9230	EY9200	-	-
	EY0214:
	24 V 15,6 V 12 V 9,6 V 7,2 V Standardladezeit
	-	-	EY9001	EY9080
		EY9006	EY9086	EY9065
	-	-	EY9101	EY9180
		EY9182	-	Ca. 25 Min.
	EY9117	EY9136	-	EY9168
		EY9107	-	Ca. 30 Min.
		EY9108
	EY9210	EY9230	-	-
	EY9230 EY9200

Hinweis: Die Tabelle enthält u.U. Modelle, die in Ihrem Land nicht erhältlich sind. Siehe Katalog.
