Type de produit	Chargeur de piles
Marque	Panasonic
Modèle	EY0230
Poids	0,83 kg
Tension d'entrée	Voir plaque signalétique au bas du chargeur
Durée de charge	20 à 45 minutes selon la batterie
Type de batterie compatible	Batteries Panasonic (ex: EY9001, EY9006, EY9080, EY9068, etc.)
Indicateurs lumineux	Voyant rouge (charge en cours, terminée, protection) et voyant orange (attente)
Protection	Surcharge, température, court-circuit
Refroidissement	Ventilateur intégré
Température de charge	0°C à 40°C
Nombre de batteries chargeables simultanément	1
Cordon d'alimentation	Ne pas utiliser de rallonge ; remplacer si endommagé
Sécurité	Ne pas exposer à l'eau, ne pas démonter, utiliser uniquement par des adultes
Entretien	Débrancher avant nettoyage, ne pas couvrir pendant la charge
Réparabilité	Faire réparer par un spécialiste agréé Panasonic
Informations générales	Chargeur conçu pour fonctionner avec des batteries Panasonic spécifiques ; ne pas utiliser pour d'autres types

FOIRE AUX QUESTIONS - EY0230 PANASONIC

Quels types de batteries puis-je charger avec le chargeur EY0230 ?

Le chargeur EY0230 est conçu pour charger les batteries Panasonic compatibles, telles que les modèles EY9001, EY9006, EY9080, EY9068, EY9101, EY9180, EY9182, EY9136, EY9106, EY9107, EY9108, EY9168, EY9230, EY9200 et autres listés dans le manuel. N'essayez pas de charger d'autres types de batteries.

Combien de temps faut-il pour charger une batterie avec le EY0230 ?

La durée de charge varie selon la batterie : environ 20 minutes pour les batteries 15,6 V/12 V/9,6 V/7,2 V (ex: EY9001, etc.), 25 minutes pour certains modèles, 30 minutes pour d'autres, et jusqu'à 45 minutes pour les batteries 7,2 V (ex: EY9230, EY9200). La première charge après un stockage prolongé peut nécessiter jusqu'à 24 heures.

Que signifient les voyants lumineux sur le chargeur ?

Le voyant rouge clignote pendant la charge, s'allume fixe lorsque la charge est terminée, clignote rapidement pour indiquer une charge de protection (batterie froide ou inutilisée depuis longtemps), et clignote lentement pour une charge protectrice. Le voyant orange s'allume si la batterie est trop chaude et s'éteint lorsque la température redescend ; s'il clignote, cela peut indiquer un problème (poussière ou batterie défectueuse).

Puis-je utiliser une rallonge avec le chargeur ?

Non, l'utilisation d'une rallonge n'est pas recommandée et peut présenter un risque d'incendie ou de choc électrique. Branchez directement le chargeur dans une prise secteur.

Que faire si le chargeur ne fonctionne pas ou si le voyant ne s'allume pas ?

Vérifiez d'abord que la prise secteur fonctionne. Si le voyant ne s'allume pas après branchement, ou si après le temps de charge standard le voyant ne s'éteint pas, arrêtez l'utilisation et consultez un revendeur agréé Panasonic pour une assistance technique.

Puis-je charger une batterie chaude ?

Non, le chargeur ne commence pas la charge si la batterie est chaude (par exemple après une utilisation intensive). Le voyant orange s'allume et le chargement démarre automatiquement lorsque la batterie refroidit.

Puis-je laisser le chargeur branché en permanence ?

Il est recommandé de débrancher le chargeur lorsqu'il n'est pas utilisé pour économiser l'énergie et éviter tout risque. Cependant, le chargeur est conçu avec une protection contre les surcharges et peut rester branché, mais il est préférable de le débrancher.

Comment nettoyer le chargeur ?

Débranchez toujours le chargeur avant de le nettoyer. Utilisez un chiffon sec pour enlever la poussière. Ne bouchez pas les trous d'aération et n'utilisez pas de liquide ou de produit abrasif.

Où puis-je faire réparer mon chargeur si nécessaire ?

Ne tentez pas de réparer le chargeur vous-même. Contactez un revendeur agréé Panasonic ou un atelier de réparation indiqué par le fabricant. L'utilisation d'outils spéciaux est nécessaire pour le remplacement du câble d'alimentation.

Est-il sûr de charger une batterie endommagée ?

Non, ne chargez jamais une batterie qui fuit, est fissurée, déformée ou endommagée. Cela pourrait provoquer un incendie ou des blessures. Remplacez immédiatement la batterie défectueuse.

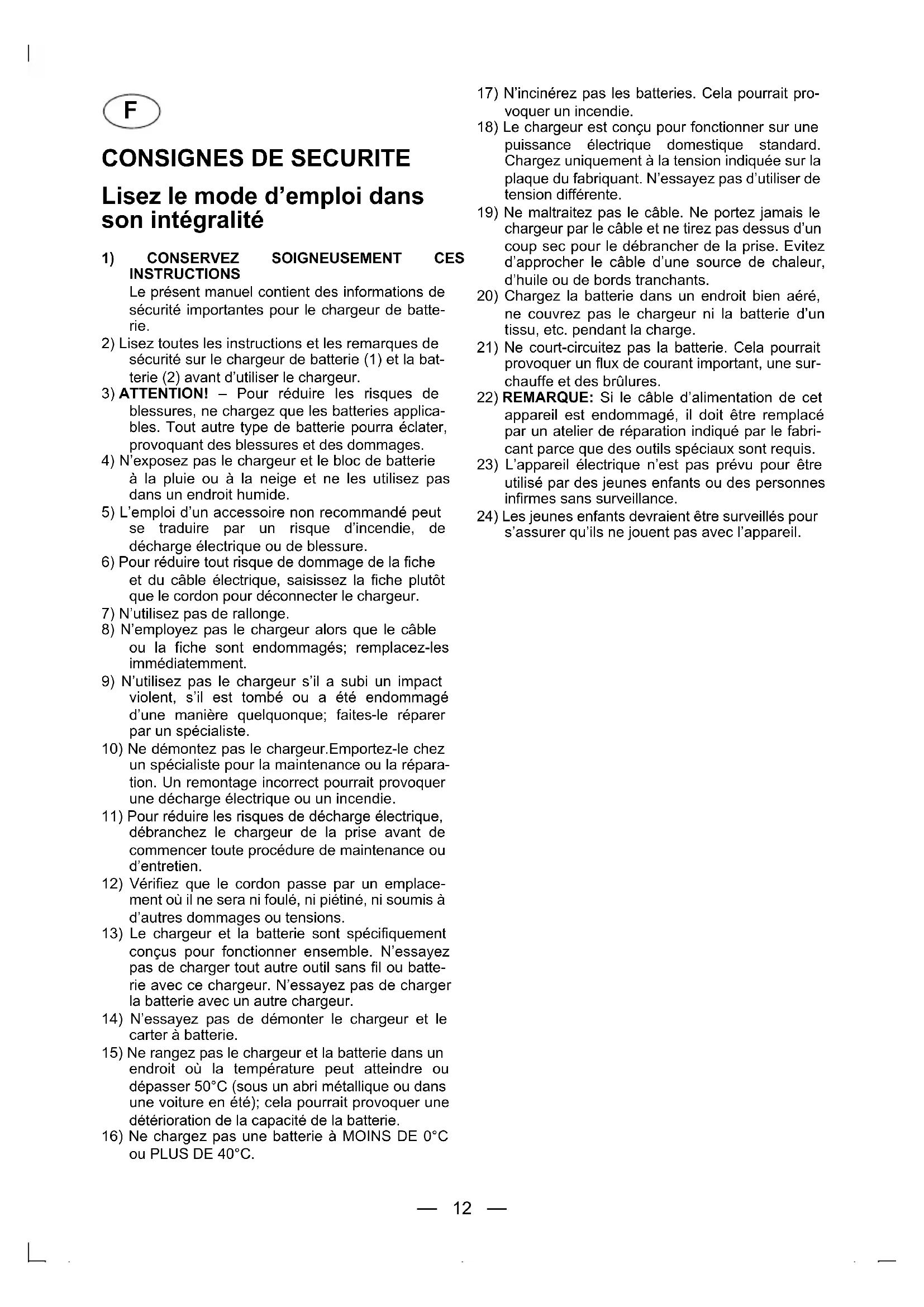

MODE D'EMPLOI EY0230 PANASONIC

Lisez le mode d'emploi dans son intégralité

1) CONSERVEZ SOIGNEUSEMENT CES INSTRUCTIONS

Le présent manuel contient des informations de sécurité importantes pour le chargeur de batterie.

2) Lisez toutes les instructions et les remarques de sécurité sur le chargeur de batterie (1) et la batterie (2) avant d'utiliser le chargeur.

3) ATTENTION! – Pour réduire les risques de blessures, ne chargez que les batteries applicables. Tout autre type de batterie pourra éclater, provoquant des blessures et des dommages.

4) N'exposez pas le chargeur et le bloc de batterie à la pluie ou à la neige et ne les utilisez pas dans un endroit humide.

5) L'emploi d'un accessoire non recommandé peut se traduire par un risque d'incendie, de décharge électrique ou de blessure.

6) Pour réduire tout risque de dommage de la fiche et du câble électrique, saisissez la fiche plutôt que le cordon pour déconnecter le chargeur.

7) N'utilisez pas de rallonge.

8) N'employez pas le chargeur alors que le câble ou la fiche sont endommagés; remplacez-les immédiatement.

9) N'utilisez pas le chargeur s'il a subi un impact violent, s'il est tombé ou a été endommagé d'une manière quelquonque; faites-le réparer par un spécialiste.

10) Ne démontez pas le chargeur.Emportez-le chez un spécialiste pour la maintenance ou la réparation. Un remontage incorrect pourrait provoquer une décharge électrique ou un incendie.

11) Pour réduire les risques de décharge électrique, débranchez le chargeur de la prise avant de commencer toute procédure de maintenance ou d'entretien.

12) Vérifiez que le cordon passe par un emplacement où il ne sera ni foulé, ni piétiné, ni soumis à d'autres dommages ou tensions.

13) Le chargeur et la batterie sont spécifiquement conçus pour fonctionner ensemble. N'essayez pas de charger tout autre outil sans fil ou batterie avec ce chargeur. N'essayez pas de charger la batterie avec un autre chargeur.

14) N'essayez pas de démonter le chargeur et le carter à batterie.

15) Ne rangez pas le chargeur et la batterie dans un endroit où la température peut atteindre ou dépasser 50°C (sous un abri métallique ou dans une voiture en été); cela pourrait provoquer une détérioration de la capacité de la batterie.

16) Ne chargez pas une batterie à MOINS DE 0°C ou PLUS DE 40°C.

17) N'incinérez pas les batteries. Cela pourrait provoquer un incendie.

18) Le chargeur est conçu pour fonctionner sur une puissance électrique domestique standard. Chargez uniquement à la tension indiquée sur la plaque du fabriquant. N'essayez pas d'utiliser de tension différente.

19) Ne maltraitez pas le câble. Ne portez jamais le chargeur par le câble et ne tirez pas dessus d'un coup sec pour le débrancher de la prise. Evitez d'approcher le câble d'une source de chaleur, d'huile ou de bords tranchants.

20) Chargez la batterie dans un endroit bien aéré, ne couvrez pas le chargeur ni la batterie d'un tissu, etc. pendant la charge.

21) Ne court-circuitez pas la batterie. Cela pourrait provoquer un flux de courant important, une surchauffe et des brûlures.

22) REMARQUE: Si le câble d'alimentation de cet appareil est endommagé, il doit être remplacé par un atelier de réparation indiqué par le fabricant parce que des outils spéciaux sont requis.

23) L'appareil électrique n'est pas prévu pour être utilisé par des jeunes enfants ou des personnes infirmes sans surveillance.

24) Les jeunes enfants devraient être surveillés pour s'assurer qu'ils ne jouent pas avec l'appareil.

CHARGEMENT DE LA BATTERIEIGN

Remarque: Lorsque vous chargez la batterie pour la première fois ou après un stockage prolongé, chargez-la pendant environ 24 heures afin de l'amener à la capacité maximale.

1. Branchez le chargeur dans la source d'alimentation.

EY0225:

- Des étincelles peuvent se produire quand la prise est insérée sans l'alimentation, mais ce n'est pas un problème en terme de sécurité.

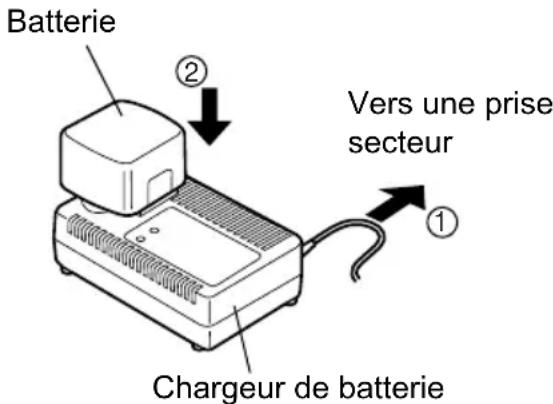

1. Insérez fermement la batterie dans le chargeur.

(* Le modèle EY0230 est montré à titre d'exemple.)

EY0214:

- Pendant la charge, le ventilateur à l'intérieur du chargeur fonctionne pour refroidir le bloc de batterie d'accumulateur et celui-ci est audible. C'est normal, en revanche, si vous n'entendez rien, c'est qu'il y a disfonctionnement. Arrêtez la charge immédiatement et consultez un revendeur agréé.

1. Pendant le chargement, le voyant de charge s'allume.

Lorsque le chargement est terminé, un commutateur électronique interne est automatiquement enclenché afin d'éviter une surcharge.

- Le chargement ne sera pas effectué si la batterie est chaude (par exemple, immédiatement après une utilisation intensive). Le voyant d'attente orange s'allume jusqu'à ce que la batterie ait refroidi. Le chargement s'effectue ensuite automatiquement.

1. Lorsque le chargement est terminé, le voyant de charge commence à clignoter rapidement.

EY0230/EY0214:

- Lorsqu'un bloc de batterie n'a pas été utilisé depuis longtemps, le voyant de charge se met à clignoter lentement pour indiquer une charge protectrice. Ce type de charge prend plus de temps que la normale (le temps de charge maximum est d'environ 90 minutes).

1. Si un bloc de batterie complètement chargé est introduit dans le chargeur, le voyant de charge peut s'allumer. Quelques minutes plus tard, le voyant peut se mettre à clignoter rapidement pour indiquer que la charge est terminée.

2. Si le voyant de charge ne s'allume pas immédiatement après le branchement du chargeur ou, si après la durée de charge standard le voyant ne s'éteint pas, consultez un revendeur agréé pour l'assistance technique.

Remarque: • Quand une batterie froide (en dessous de 5°C) doit être rechargée dans une pièce chaude, laissez la batterie dans la pièce pendant une heure au moins et rechargez-la quand elle a atteint la température ambiante. (Ne pas le faire pourrait empêcher une recharge complète.)

- Refroidissez le chargeur quand vous rechargez plus de deux ensembles à la suite.

- Ne mettez pas vos doigts dans les trous des connecteurs, lorsque vous prenez les chargeurs ou en n'importe quelle autre occasion.

ATTENTION: • N'utilisez pas de source d'alimentation provenant d'un générateur de moteur.

- Ne bouchez pas les trous d'aération du chargeur ni de la batterie.

- Débrancher le chargeur lorsqu'il ne doit pas être utilisé.

INDICATION DU VOYANT

EY0225


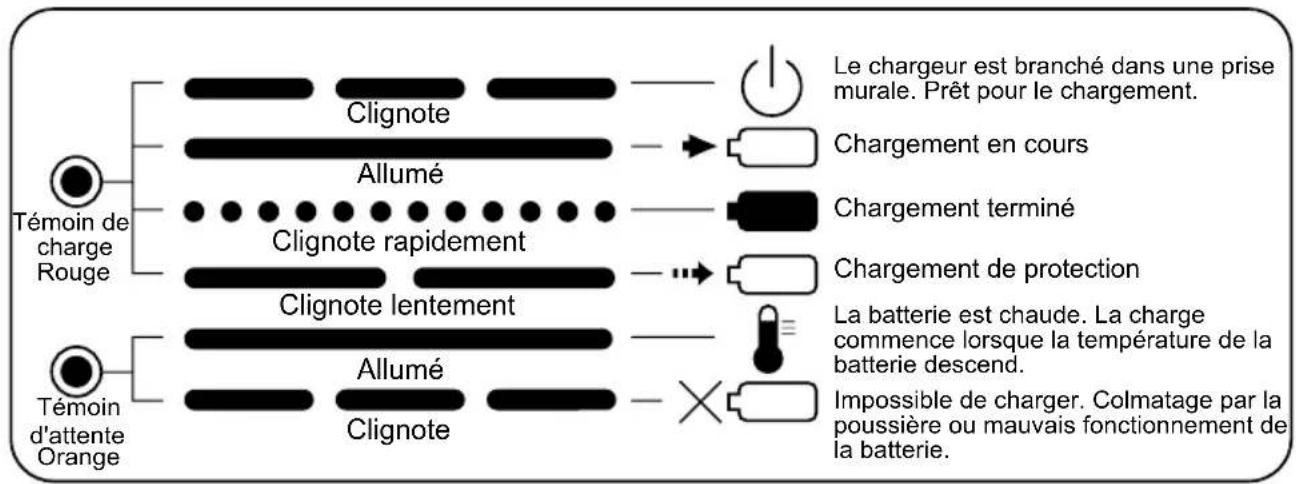

EY0230


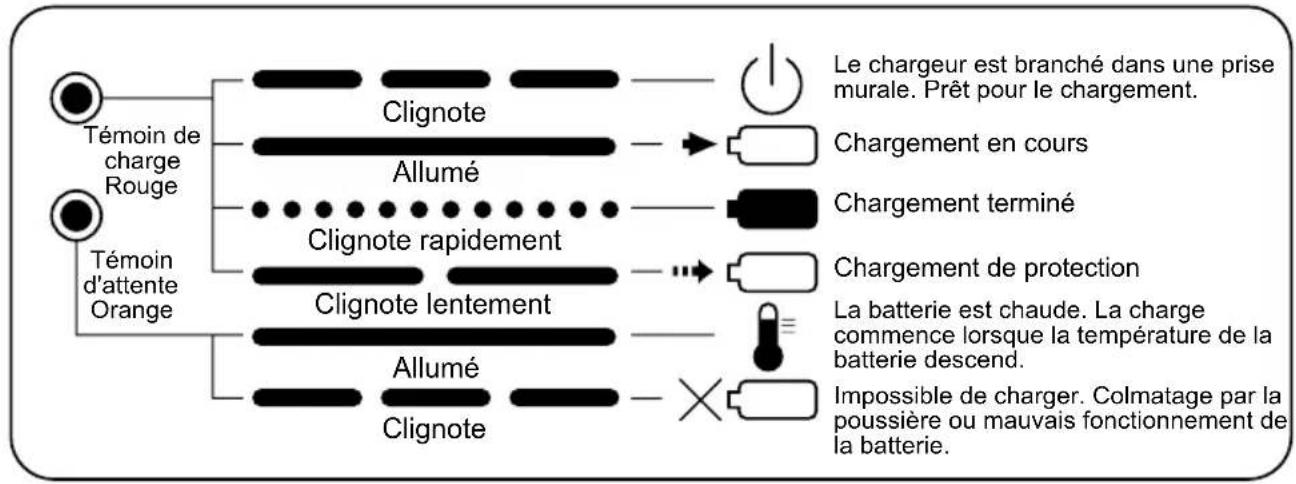

EY0214

SPECIFICATIONS

Modèle EY0225 EY0230 EY0214
Poids 0,6 kg (1,3 lbs) 0,83 kg (1,83 lbs) 1,12 kg (2,47 lbs)
Tension électrique Voir la plaque d'identification au bas du chargeur.
Durée de chargement	EY0225:
	3,6 V 2,4 V		Durée de chargement standard
	EY9025 EY9021 Env: 15 min.
	EY0230:
	15,6 V 12 V 9,6 V 7		2 V		Durée de chargement standard
	-	EY9001 EY9006	EY9080 EY9068	EY9065 EY9066	Env: 20 min.
	-	EY9101	EY9180 EY9182	-	Env: 25 min.
	EY9136	EY9106 EY9107 EY9108	-	EY9168	Env: 30 min.
	EY9230 E	EY9200	-	-	Env: 45 min.
	EY0214:
	24 V 15	6 V 12	V 9,6 V 7	2 V
	-	-	EY9001 EY9006	EY9080 EY9086	EY9065 EY9066
	-	-	EY9101	EY9180 EY9182	-
	EY9117	EY9136	EY9106 EY9107 EY9108	-	EY9168
	EY9210 E	EY9230 EY	9200	-	-

Remarque: Ce tableau peut inclure des modèles non disponibles dans votre région. Consultez le catalogue.

I

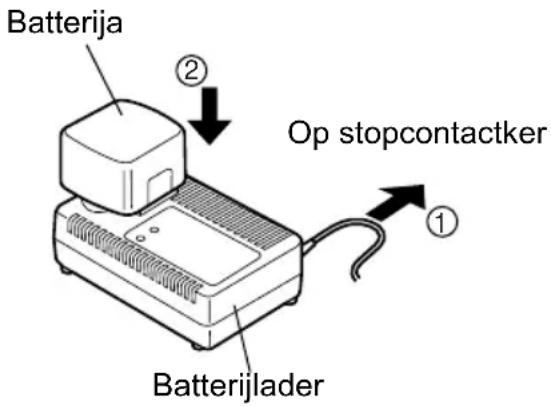

1. Steek de batterij stevig in de lader.
