BRUKSANVISNING EY0230 PANASONIC

Denna bruksanvisning innehåller viktiga säker- hetsanvisningar för batteriladdaren.

2) Läs igenom alla anvisningarna och varningstex-

terna på (1) batteriladdaren och (2) batteripake- tet innan du använder batteriladdaren.

3) VARNING – Undvik olyckor – endast Panason-

ics batterier avsedda för snabbladdaren får lad- das i densamma.

4) Utsätt varken batteriladdaren eller det laddn-

ingsbara batteriet för regn eller snö eller använd- ning i fuktigt klimat.

5) Användning av annat än rekommenderade

tillbehör kan medföra risk för eldsvåda, elstötar eller personskador.

6) Dra i stickproppen, aldrig i själva sladden när du

drar ut nätsladden ur vägguttaget. Då minskar risken för skador på kontakten eller sladden.

7) Använd inte någon förlängningssladd.

8) Använd inte laddaren om sladden eller stick-

proppen blivit skadad – byt ut dem omedelbart.

9) Använd inte laddaren om den fått en kraftig stöt,

tappats i golvet, eller blivit skadad på något annat sätt. Lämna den till en auktoriserad rep- aratör.

10) Försök inte ta isär laddaren. Lämna den till en

auktoriserad reparatör för service och eventuella reparationer. Felaktig hopsättning kan medföra risk för elstötar eller eldsvåda.

11) Dra ut stickkontakten ur vägguttaget före varje

form av skötsel eller rengöring för att minska risken för elstötar.

12) Se till att sladden inte ligger så att någon kan

trampa på den eller snubbla över den, eller så att den blir sträckt eller skadad på något annat sätt.

13) Laddaren och batteripaketet är specialgjorda för

att användas tillsammans. Försök inte ladda upp något annat uppladdningsbart verktyg eller bat- teripaket med denna laddare. Försök heller inte ladda upp batteripaketet med någon annan laddare.

14) Försök inte ta isär batteriladdaren eller höljet till

15) Förvara inte maskinen eller batteripaketet på

platser där temperaturen kan nå upp till eller överskrida 50°C (t.ex. i verktygsbodar med met- alltak, eller i bilen sommartid). Då minskar bat- teripaketets livslängd.

16) Ladda inte upp batteripaketet vid temperaturer

UNDER 0°C eller ÖVER 40°C.

17) Elda inte upp batteripaketet. Då kan det

18) Laddaren är endast avsedd att drivas på vanlig

nätström. Använd bara laddaren vid den nätspänning som är angiven på dess märkplatta. Försök inte använda den vid någon annan nätspänning!

19) Hantera sladden försiktigt. Bär aldrig omkring

laddaren i sladden och dra inte i sladden för att dra ut stickkontakten ur vägguttaget. Håll undan sladden för värme, olja och vassa kanter.

20) Ladda upp batteripaketet på ett ställe med god

ventilation. Täck inte över laddaren och batteri- paketet med en duk el. dyl. under uppladdnin- gen.

21) Kortslut inte batteripaketet. En batterikortslut-

ning kan orsaka ett kraftigt strömflöde, med överhettning och brännskador som följd.

22) OBSERVERA: Om laddarens anslutningsledn-

ing blir skadad krävs specialverktyg för utbytet. Reparationen måste därför utföras av auktorise- rad serviceverkstad.

23) Apparaten är inte avsedd för bruk av barn eller

24) Håll småbarn under uppsikt så att de inte leker

EY0225.BOOK Page 32 Saturday, June 18, 2005 1:16 PM— 33 — BATTERILADDNING OBSERVERA: Första gången batteriet laddas, eller då det skall laddas efter lång tids för- varing, måste det laddas under cirka 24 timmar för att uppnå full kapacitet.

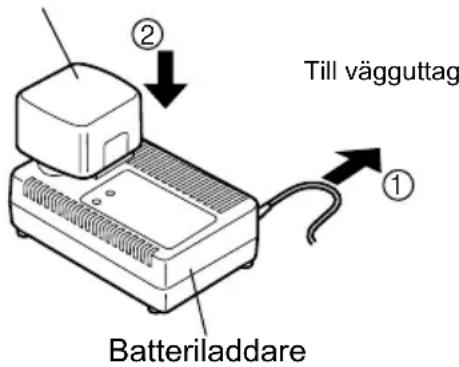

1. Anslut laddaren till ett vägguttag.

• Det kan bildas gnistor när stickproppen ansluts till nätuttaget, men detta innebär inte problem med säkerheten.

2. Sätt i batteriet ordentligt i laddaren.

(*Modell EY0230 visas på bilderna.) EY0214:

• Vid laddning av batteriet går fläkten för att lad- daren inte skall bli för varm, och det hörs ett visst surr från fläkten. Detta är normalt. Om du inte hör någonting från laddaren är detta onor- malt. Avbryt i så fall laddningen omedelbart och kontakta en auktoriserad återförsäljare.

3. Laddningslampan lyser medan laddningen pågår.

När batteriet är fulladdat stänger en inbyggd ele- ktronisk brytare automatiskt av laddningen för att förhindra överladdning.

• Laddningen startar inte om batteriet är för varmt (t.ex. efter krävande användning). Den orangefärgade beredskapslampan lyser tills batteriet har svalnat. Laddningen startar sedan automatiskt.

4. När laddningen är klar börjar laddningslampan

blinka snabbt. EY0230/EY0214:

• Om batteriet inte har använts under lång tid, börjar laddningslampan att blinka långsamt som ett tecken på skyddsladdning. Med sky- ddsladdning tar det längre att ladda batteriet än normalt. (Max. laddningstid är ca. 90 minuter.)

5. Om man sätter i ett fulladdat batteri i laddaren

igen, tänds eventuellt laddningslampan. Efter några minuter börjar laddningslampan blinka snabbt för att visa att laddningen är klar.

6. Vänd dig till en auktoriserad återförsäljare om

laddningslampan inte tänds omedelbart efter att laddaren anslutits till nätet, eller om den inte släcks efter den normala laddningstiden. OBSERVERA: • Om ett kallt batteri (på ca. 5°C eller kallare) måste laddas i ett varmt rum, skall du vänta i minst en timme och först ladda det när batteriet har nått rumstemperatur. (I annat fall kommer batteriet inte att laddas fullt.)

• Kyl ned laddaren om du tänker ladda mer än två batteripaket i följd.

• Stick inte in fingrarna i kontakthålet när du håller laddaren i handen eller vid andra tidpunkter. VARNING: • Använd inte en motordriven generator som strömkälla.

• Täck inte över ventilationshålen på laddaren och batteriet.

• Koppla bort laddaren då den inte används.

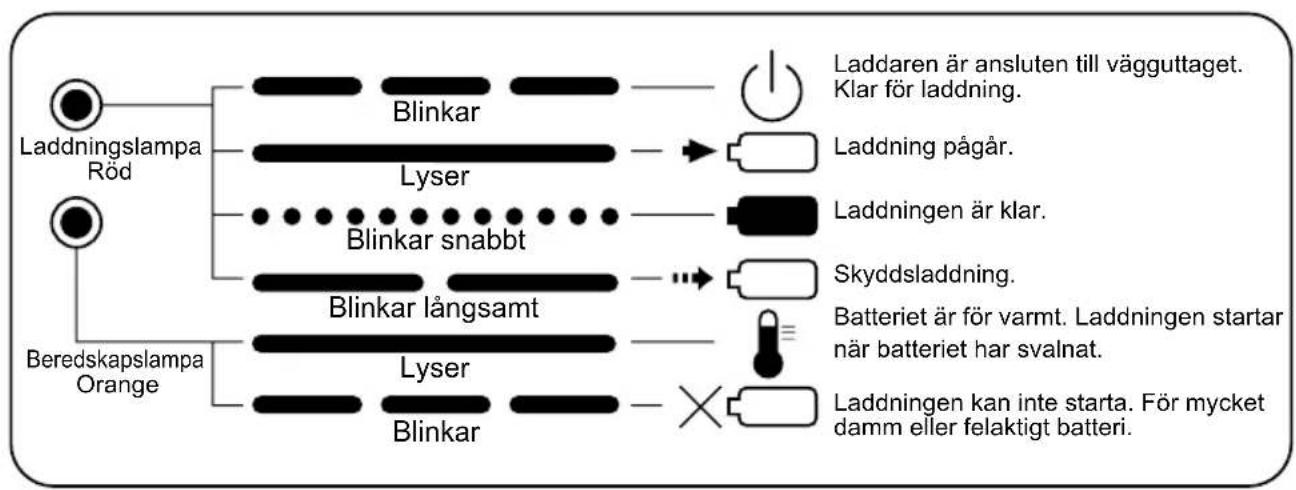

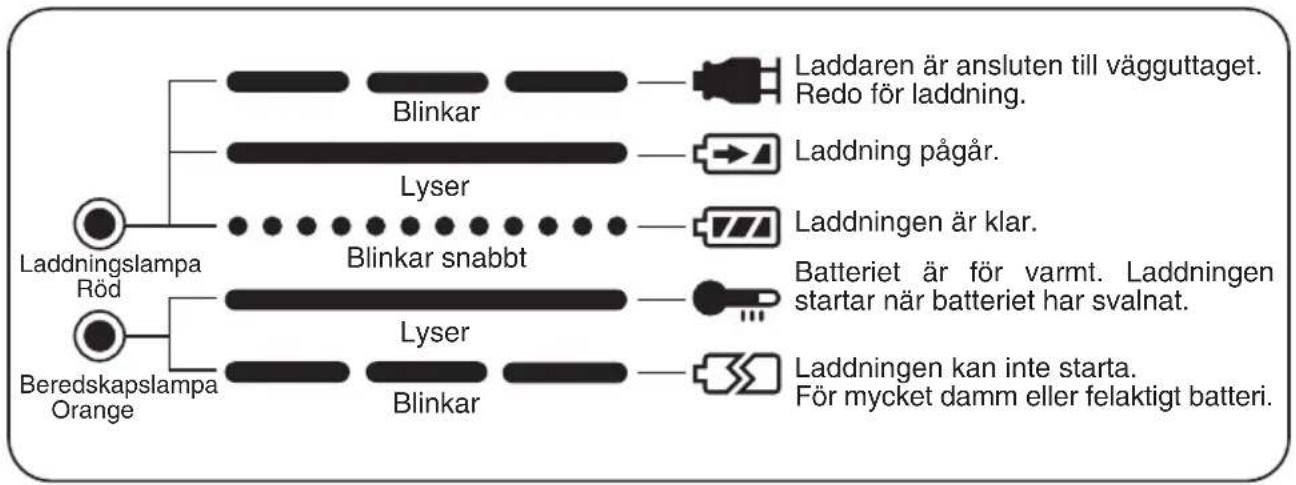

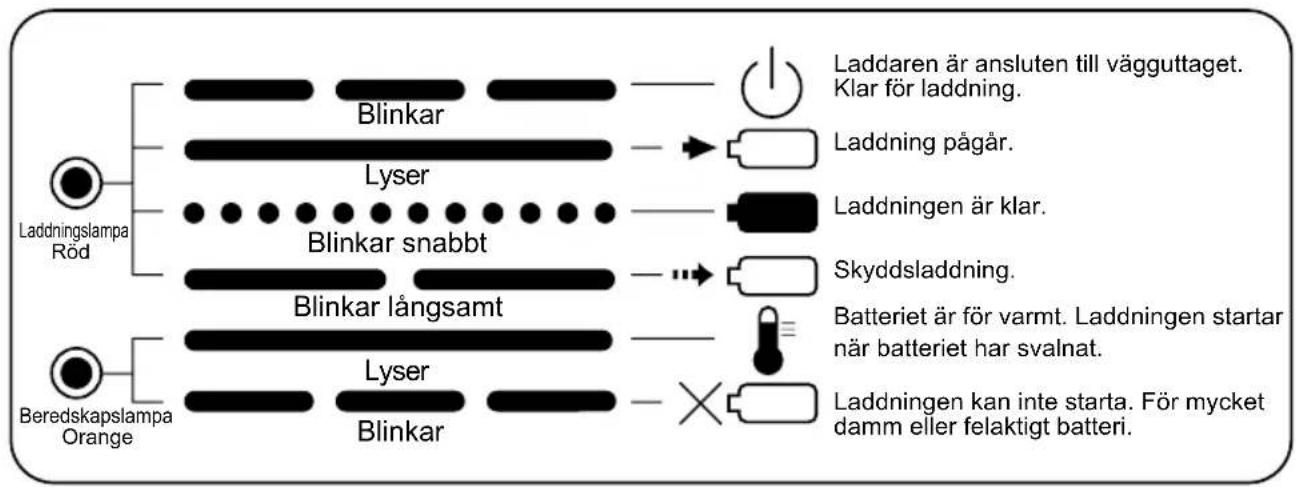

Batteri Till vägguttag Batteriladdare EY0225.BOOK Page 33 Saturday, June 18, 2005 1:16 PM— 34 — LAMPINDIKERINGAR EY0225 EY0230 EY0214 Blinkar Lyser Blinkar snabbt Lyser Blinkar Laddaren är ansluten till vägguttaget. Redo för laddning. Laddning pågår. Laddningen är klar. Batteriet är för varmt. Laddningen startar när batteriet har svalnat. Laddningen kan inte starta. För mycket damm eller felaktigt batteri. Laddningslampa Röd Beredskapslampa OrangeLaddaren är ansluten till vägguttaget. Klar för laddning.Laddning pågår.Laddningen är klar. Skyddsladdning.Batteriet är för varmt. Laddningen startar när batteriet har svalnat.Laddningen kan inte starta. För mycket damm eller felaktigt batteri.BlinkarLyserBlinkar snabbtBlinkar långsamtLyserBlinkarLaddningslampa Röd Beredskapslampa OrangeLaddaren är ansluten till vägguttaget. Klar för laddning.Laddning pågår.Laddningen är klar. Skyddsladdning.Batteriet är för varmt. Laddningen startar när batteriet har svalnat.Laddningen kan inte starta. För mycket damm eller felaktigt batteri.BlinkarLyserBlinkar snabbtBlinkar långsamtLyserBlinkarLaddningslampa Röd Beredskapslampa Orange EY0225.BOOK Page 34 Saturday, June 18, 2005 1:16 PM— 35 — SPECIFIKATIONER OBSERVERA: Schemat kan innehålla modeller som inte säljs i ditt område. Se katalogen. Modell EY0225 EY0230 EY0214 Vikt 0,6 kg (1,3 lbs) 0,83 kg (1,83 lbs) 1,12 kg (2,47 lbs) Elektriska specifikationer Se typskylten på laddarens undersida. Laddningstid EY0225: EY0230: EY0214: 3,6 V 2,4 V Standard-LaddningstidEY9025 EY9021 Cirka. 15 min.15,6 V 12 V 9,6 V 7,2 V Standard-Laddningstid EY9001EY9006EY9080EY9068EY9065EY9066Cirka. 20 min.- EY9101EY9180EY9182- Cirka. 25 min.EY9136EY9106EY9107EY9108- EY9168 Cirka. 30 min.EY9230 EY9200 - - Cirka. 45 min.24 V 15,6 V 12 V 9,6 V 7,2 V Standard-Laddningstid EY9001EY9006EY9080EY9086EY9065EY9066Cirka. 20 min.- - EY9101EY9180EY9182- Cirka. 25 min.EY9117 EY9136EY9106EY9107EY9108- EY9168 Cirka. 30 min.EY9210 EY9230 EY9200 - - Cirka. 45 min. EY0225.BOOK Page 35 Saturday, June 18, 2005 1:16 PM— 36 — SIKKERHETSVEILEDNING Les hele veiledningen
