Produkttype	Batterilader
Merke	Panasonic
Modell	EY0L81
Inngangsspenning	100-240 V AC, 50/60 Hz
Kompatible batterityper	Panasonic Li-ion-batterier (10,8 V, 14,4 V, 21,6 V, 28,8 V)
Vekt	0,93 kg
Mål (L x B x H)	200 x 100 x 80 mm
Ladeindikator	Grønt lys (lader, fulladet, 80 % ladet)
Venteindikator	Oransje lys (varm/kald batteri)
Overopphetingsbeskyttelse	Ja, automatisk stopp hvis batteriet er for varmt
Kuldebeskyttelse	Ja, lading suspendert hvis batteri < -10 °C
Ladetemperatur	0 °C til 40 °C
Lagringstemperatur	Maks. 50 °C
Tiltenkt bruk	Kun innendørs
Sikkerhet	Må ikke utsettes for regn, ikke bruk skjøteledning, ikke demonter
Vedlikehold	Koble fra før rengjøring, ikke blokker ventilasjonsåpningene
Reservedeler	Spesifikke Panasonic-batterier (EY9L42, etc.)
Reparerbarhet	Få reparert av en autorisert fagperson
Medfølgende tilbehør	Strømkabel
Antall porter	1

Ofte stilte spørsmål - EY0L81 PANASONIC

Hvilke batterityper kan jeg lade med EY0L81?

Bare Panasonic Li-ion-batterier fra EY9L-serien, som modellene EY9L41, EY9L42, EY9L61, EY9L81. Ikke bruk Ni-MH- eller Ni-Cd-batterier.

Hvordan vet jeg at ladingen er fullført?

På EY0L81 slukker det grønne lyset når ladingen er fullført. På EY0L80 blinker det raskt. En 80 % nyttig lading indikeres med langsom blinking av det grønne lyset.

Hva betyr det blinkende oransje lyset?

Det oransje lyset blinker når batteriet er for varmt eller for kaldt. Ladingen venter til temperaturen er tilbake i akseptabelt område (0 °C til 40 °C).

Kan jeg lade et kaldt batteri?

Ja, men ladingen starter ikke før batteriet har nådd minst 0 °C. Det oransje lyset blinker under ventetiden. Det anbefales å la batteriet varmes opp til romtemperatur før lading.

Hvorfor lader ikke batteriet mitt?

Sjekk at batteriet er kompatibelt (kun Panasonic Li-ion), at temperaturen er mellom 0 °C og 40 °C, at kontaktene er rene, og at laderen er riktig tilkoblet. Hvis lyset forblir av eller blinker raskt (indikerer feil), kontakt en autorisert forhandler.

Kan jeg bruke skjøteledning med laderen?

Nei, bruk av skjøteledning anbefales ikke for å unngå brann- eller elektrisk støtfare. Koble laderen direkte til en stikkontakt.

Hvor skal jeg plassere laderen under bruk?

Plasser laderen på et tørt, godt ventilert sted innendørs, beskyttet mot regn, snø og direkte sollys. Dekk ikke til laderen og blokker ikke ventilasjonsåpningene.

Hvordan vedlikeholder jeg laderen?

Koble alltid laderen fra før rengjøring. Bruk en tørr klut for å fjerne støv. Ikke bruk løsemidler. Kontroller jevnlig at ventilasjonsåpningene ikke er blokkerte.

Hva gjør jeg hvis laderen er skadet?

Ikke bruk en lader med skadet kabel, støpsel eller kabinett. Overlat den til en autorisert Panasonic-reparatør for diagnose og reparasjon. Ikke prøv å demontere den selv.

Kan jeg lade Ni-MH-batterier med denne modellen?

Nei, modellen EY0L81 er kun designet for Li-ion-batterier. Bare modell EY0L80 kan lade Ni-MH/Ni-Cd-batterier.

BRUKSANVISNING EY0L81 PANASONIC

Originale bruksanvisninger: Engelsk. Oversettelse av de originale bruksanvisningene: Andre språk.

I. SIKKERHETSVEILEDNING

Les hele veiledningen.

1) TA VARE PÅ DENNE BRUKSANVISNINGEN – Denne bruksanvisningen inneholder viktige sikkerhets- og bruksanvisninger for batteriladeren. 2) Les gjennom alle punktene og merknadene angående (1) batteriladeren og (2) batteriet. 3) FORSIKTIG – For å redusere faren for skade skal kun de anbefalte batteripakkene lades. Andre batterityper kan eksplodere og forårsake ulykker. 4) Utsett ikke laderen og batteriet for regn eller snø, og bruk dem ikke i fuktige omgivelser. 5) Forsøk på å lade et ikke-anbefalt produkt medfører fare for brann, elektriske støt og personskader. 6) Trekk ut støpselet fra stikkontakten ved å holde i selve kontakten (ikke i ledningen) slik at verken ledningen eller pluggen kommer til skade. 7) Bruk skjøteledning. 8) Bruk ikke laderen med et skadet støpsel eller ledning. Dersom det skulle oppstå skade på ledningen eller støpselet, må det repareres. 9) Ikke bruk laderen dersom den har blitt utsatt for harde støt, falt i gulvet, eller skadet på annen måte. I slike tilfeller må maskinen bringes til et kvalifisert serviceverksted. 10) Ta ikke laderen fra hverandre dersom laderen må repareres. Reparasjoner må kun foretas av en kvalifisert serviceperson. 11) Maskinen skal alltid frakobles strømmen ved rengjøring og vedlikehold slik at det ikke oppstår fare for elektriske støt.

12) Pass på at ledningen er plassert slik at den ikke kan trekkes på, snubles i, eller på annen måte utsettes for skade eller påkjenning. 13) Fordi laderen og batteriet er spesielt konstruert for bruk sammen, må laderen aldri brukes til lading av annet verktøy. 14) Forsøk heller ikke å lade batteriet med en annen batterilader. 15) Ikke oppbevar verktøyet og batteripakken på steder der temperaturen kan stige til 50 °C (122 °F) eller høyere (f.eks. i redskapsskur av metall eller i bil i sommertid). Det kan forårsake forringelse av den oppbevarte batteripakken. 16) Ikke lad batteriet i temperaturer under 0 °C (32 °F) og over 40 °C (104 °F). 17) Ikke utsett batteriet for sterk varme, da dette medfører eksplosjonsfare og fare for brann. 18) Ladeapparatet er konstruert for kun bruk av vanlig husholdningsstrøm. Spenningsverdien som er oppgitt på merkeskiltet må følges. Det må ikke benyttes andre spenningsverdier! 19) Ikke utsett ledningen for påkjenninger av noen art. Bær aldri laderen ved å holde i støpselet, eller trekk ut støpselet ved å holde i ledningen etc. Hold ledningen i god avstand fra sterk varme, olje og skarpe gjenstander. 20) Lad batteriet på et godt ventilert sted, og pass på at laderen og batteriet ikke tildekkes av et tøystykke e.l. under ladingen. 21) Ikke kortslutt batteripakken. En kortslutning kan skape overoppheting og brannskader. 22) MERK: Dersom tilførselsledningen skades, må en ny ledning anskaffes fra et autorisert serviceverksted fordi spesielt verktøy er nødvendig. 23) Utstyret er ikke laget for bruk av små barn eller sykelige mennesker uten tilsyn. 24) Små barn bør ha tilsyn for å sikre at de ikke leker med utstyret.

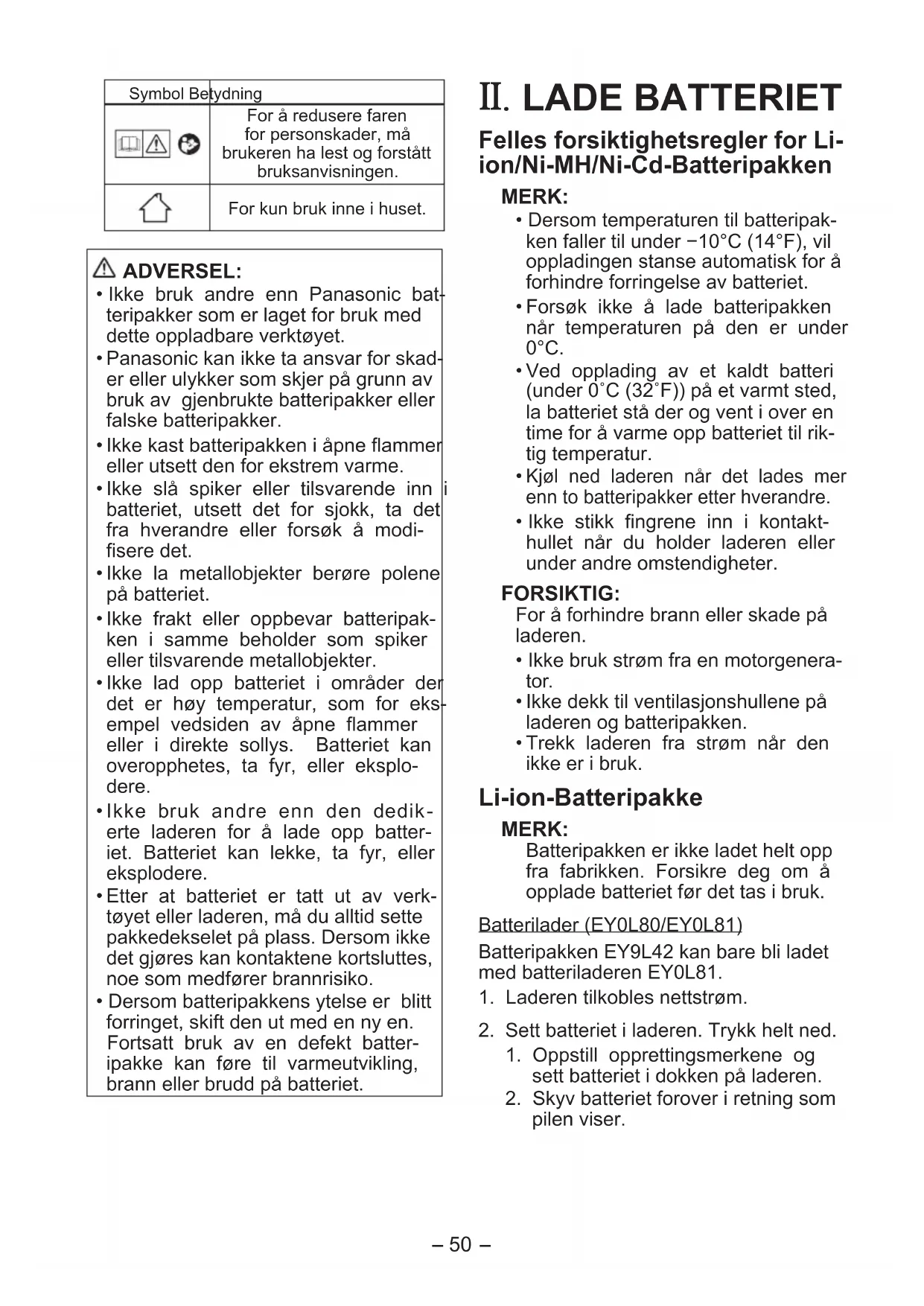

Symbol Betydning

For Å redusere faren for personskader, mA brukeren ha lest og forstätt braupsanvisningen.

For kun brukinne i huset.

ADVARSEL:

• Ikke bruk andre enn Panasonic batteripakker som er laget for bruk med dette oppladbare verktøyet.
• Panasonic kan ikke ta ansvar for skader eller ulykker som skjer på grunn av bruk av gjenbrukte batteripakker eller falske batteripakker.
• Ikke kast batteripakken i åpne flammer, eller utsett den for ekstrem varme.
• Ikke slå spiker eller tilsvarende inn i batteriet, utsett det for sjokk, ta det fra hverandre eller forsøk å modifisere det.
• Ikke la metallobjekter berøre polene på batteriet.
• Ikke frakt eller oppbevar batteripakken i samme beholder som spiker eller tilsvarende metallobjekter.
• Ikke lad opp batteriet i områder der det er høy temperatur, som for eksempel ved siden av åpne flammer eller i direkte sollys. Batteriet kan overopphetes, ta fyr, eller eksplodere.
• Ikke bruk andre enn den dedikerte laderen for å lade opp batteriet. Batteriet kan lekke, ta fyr, eller eksplodere.
• Etter at batteriet er tatt ut av verktøyet eller laderen, må du alltid sette pakkedekselet på plass. Dersom det ikke gjøres, kan kontaktene kortsluttes, noe som medfører brannrisiko.
• Dersom batteripakkens ytelse er blitt forringet, skift den ut med en ny en. Fortsatt bruk av en defekt batteripakke kan føre til varmeutvikling, brann eller brudd på batteriet.

II. LADE BATTERIET

Felles forsiktighetsregler for Li-ion/Ni-MH/Ni-Cd-batteripakken

MERK:

• Dersom temperaturen til batteripakken faller til under -10 °C (14 °F), vil oppladingen stanse automatisk for å forhindre forringelse av batteriet. Forsøk ikke å lade batteripakken når temperaturen på den er under 0 °C.
• Ved opplading av et kaldt batteri (under 0 °C (32 °F)) på et varmt sted, la batteriet stå der og vent i over en time for å varme opp batteriet til riktig temperatur. Kjøl ned laderen når det lades mer enn to batteripakker etter hverandre.
• Ikke stikk fingrene inn i kontaktåpningen på laderen eller under andre omstendigheter.

FORSIKTIG:

For å forhindre brann eller skade på laderen.

• Ikke bruk strøm fra en motorgenerator.
• Ikke dekk til ventilasjonshullene på laderen og batteripakken. Trekk laderen fra strømmen når den ikke er i bruk.

Li-ion-batteripakke

MERK:

Batteripakken er ikke fulladet fra fabrikken. Forsikre deg om å lade batteriet før det tas i bruk.

Batterilader (EY0L80/EY0L81)

Batteripakken EY9L42 kan bare bli ladet med batteriladeren EY0L81.

1. Laderen tilkobles nettstrøm.
2. Sett batteriet i laderen. Trykk helt ned.
3. Oppstill apprettingsmerkene og sett batteriet i dokken på laderen.
4. Skyv batteriet forover i retning som pilen viser.

Bilde: EY0L80

1. Under lading lyser ladelampen hele tiden.

Når ladingen er fullført, sørger automatikk i lade-elektronikken for å forhindre overlading.

Lading vil avbrytes hvis batteriet er for varmt (for eksempel rett etter ekstremt tunge belastninger).

Den oransjegule ventelampen vil fortsette å blinke inntil batteriet er avkjølt.

Lading vil da gjenopptas automatisk.

1. Ladelampen (grønn) vil blinke sakte når batteriet er ladet opp ca. 80%.
2. Ladning ferdig-status

EY0L80: Ladelampen (grønn) begynner å blinke fort.

EY0L81: Ladelampen (grønn) slår seg av.

1. Dersom strømlampen ikke lyser umiddelbart etter at laderen er koblet inn, eller ladelampen ikke blinker raskt i grønn farge etter en vanlig ladetid, må du ta kontakt med en autorisert forhandler.
2. Snakk med en autorisert forhandler hvis noe av det følgende skjer etter at ladetiden er over:

EY0L80: Hvis strømlampen ikke lyser opp med det samme laderen blir satt inn i stikkontakten, eller hvis ladelampen (grønn) ikke blinker fort.

EY0L81: Hvis ladelampen (grønn) ikke slår seg av.

Ni-MH/Ni-Cd-batteripakke

MERK:

1. Sett batteriet i laderen. Trykk helt ned.

1. Under lading lyser ladelampen hele tiden.

Når ladingen er fullført, sørger automatikk i lade-elektronikken for å forhindre overlading.

Lading vil ikke skje hvis batteriet er for varmt (for eksempel rett etter ekstremt tunge belastninger).

Den oransjegule ventelampen vil fortsette å blinke inntil batteriet er avkjølt. Lading vil gjenopptas automatisk.

1. Når batteriet er ladet helt opp, vil ladelampen begynne å blinke raskt i grønn farge.
2. Dersom ladelampen tennes med det samme laderen tilkobles, eller dersom den ikke slukkes etter vanlig ladetid, må du ta kontakt med en autorisert forhandler, som kan gi deg råd.
3. Hvis en ferdigoppladet batteripakke er satt i batteriladeren igjen, vil indikatorlampen lyse. Etter noen minutter kan ladelampen begynne å blinke raskt for å vise at ladingen er ferdig.

LAMPEINDIKATORER

	Ladelampe
	Grønn(Venstre)	Oransje(Høyre)
(Kun EY0L80)			Laderen kuples til vekselstrømskontakten.Klar til lading.
	(EY0L80)(EY0L81)	(EY0L80)(EY0L81)	Ladingen er fertig. (Ladet helt opp.)
			Batteriet er opplatet ca. 80%. (Arbeidsklar oppladning. Kun Li-ion.)
			Lading pågår.
			Batteripakke er avkjølt.Opladingen av batteripakke foregår langsomt for Å reduserebelastning på batteriet. (Kun Li-ion.)
			Batteripakken er varm. Ladingen vil starte+när batteripakkens temperatur synker.Dersom temperaturen på batteripakken er -10°C eller undervil ladelampen (oransje) ogå begynne Å blinke. Opladingen vilstarte igjen+när temperaturen på batteripakken stiger (Kun Li-ion).
	(EY0L80)(EY0L81)	(EY0L80)(EY0L81)	Lading ikke mulig. Tett av støv eller feil med batteripakken.

Brukerinformasjon om innsamling og håndtering av gammelt utstyr og brukte batterier

For riktig håndtering og gjenvinning av gamle produkter og brukte batterier, vennligst lever dem til anvendelige innsamlingssteder, i samsvar med nasjonal lovgivning og direktivene 2002/96/EC og 2006/66/EC.

Ved riktig håndtering av disse produktene og batteriene, hjelper du til med å spare verdifulle ressurser og forhindre potensielle negative effekter på menneskers helse og miljøet, som ellers kan oppstå ved uriktig avfallshåndtering.

For mer informasjon om innsamling og gjenvinning av gamle produkter og batterier, vennligst ta kontakt med kommunen, ditt renovasjonsselskap eller stedet der du kjøpte gjenstandene.

Ukorrekt håndtering av dette avfallet kan medføre straffansvar, i overensstemmelse med nasjonal lovgivning.

For forretningsdrivende brukere i EU

Dersom du ønsker å kaste elektrisk og elektronisk utstyr, vennligst ta kontakt med din forhandler eller leverandør for videre informasjon.

[Informasjon om håndtering i land utenfor EU]

Disse symbolene gjelder bare innenfor EU. Ønsker du å kaste slike gjenstander, vennligst kontakt dine lokale myndigheter eller forhandler og spør etter riktig fremgangsmåte for håndtering.

Merknader for batterisymbol (to nederste symbol-eksempler):

Dette symbolet kan bli brukt i kombinasjon med et kjemisk symbol. I dette tilfellet etterkommer det kravet satt av direktivet for det kjemikaliet det gjelder.

III. SPESIFIKASJONER

Modell EY0L80 EY0L81
Merkedata Se merkeplaten på bunnen av laderen.
Vekt 0,95 k	g (2,1 lbs) 0,93 k	g (2 lbs)

[Li-ion-Batteripakke]

		10,8 V 14,4 V
		EYFB30 EY9L41	EY9L42
Ladetid		Brukbar: 40 min.	Brukbar: 45 min.	Brukbar: 30 min.
		Fullt ladet: 65 min.	Fullt ladet: 60 min.	Fullt ladet: 35 min.
Lader	EY0L80	○	○	—
	EY0L81	○ ○ ○
		21,6 V 28,8 V
		EY9L61 EY9L81
Ladetid		Brukbar: 55 min.		Brukbar: 65 min.
		Fullt ladet: 70 min.		Fullt ladet: 80 min.
Lader	EY0L80	○		○
	EY0L81	○		○

[Ni-MH/Ni-Cd-Batteripakk]

Ladetid	7,2 V	9,6 V 12	V 15,6 V 18	V 24 V
	EY9065	EY9080	EY9001
	EY9066	EY9086
	20 min.
		EY9180	EY9101
		EY9182	EY9103
		25 min.
	EY9166	EY9188	EY9106	EY9136		EY9116
	EY9168		EY9107			EY9117
		30 min.				60 min.
	EY9268 E	Y9200 E	Y9230 EY92	10
	45 min.					90 min.
			EY9201	EY9231	EY9251
			55 min.		65 min.

MERK: Modell- og tilbehør-utvalg kan variere fra land til land. Ikke alle varianter som er vist her selges i Norge. Se den nyeste hovedkatalog.
