GEBRUIKSAANWIJZING EY0L10 PANASONIC

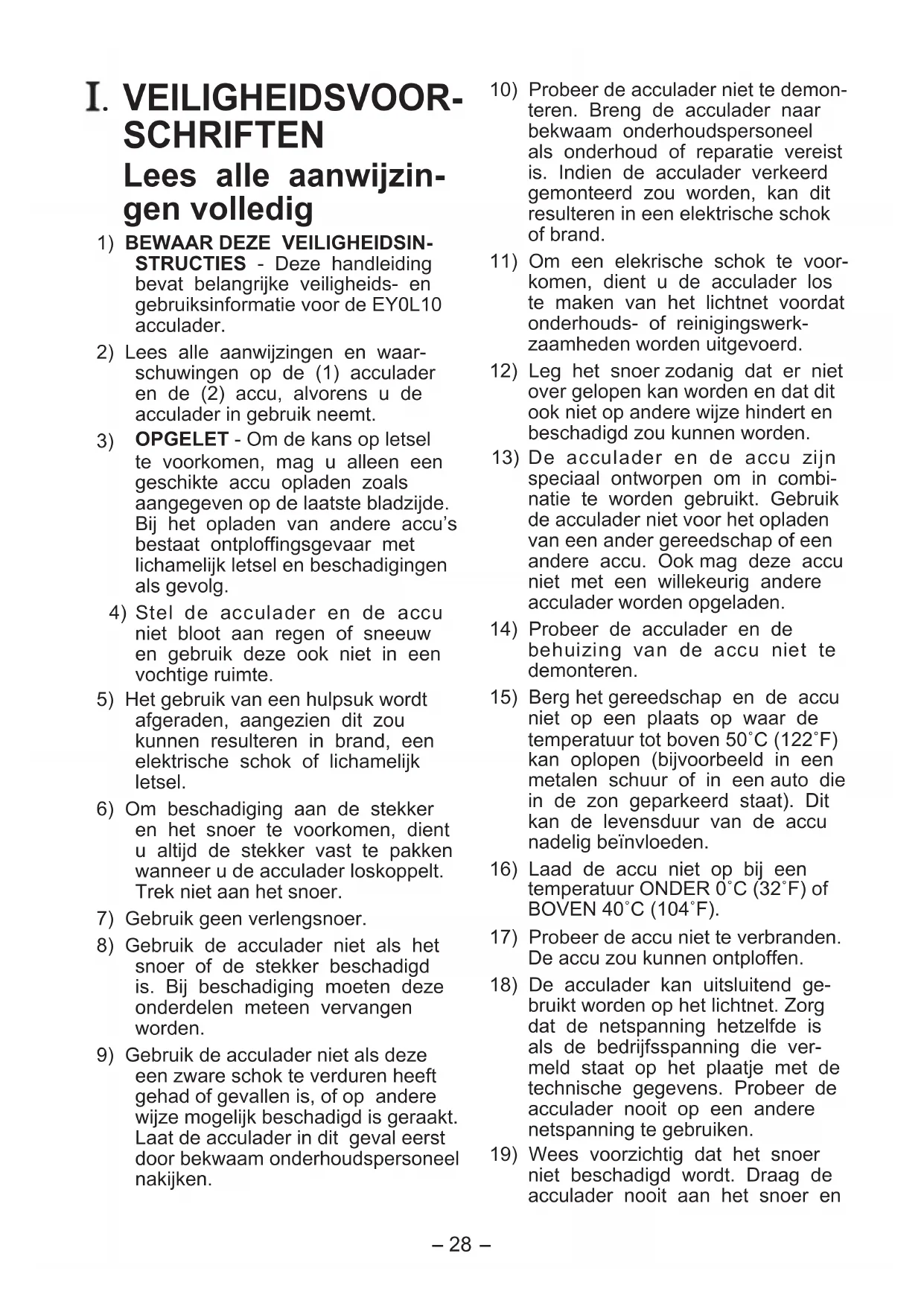

STRUCTIES - Deze handleiding bevat belangrijke veiligheids- en gebruiksinformatie voor de EY0L10 acculader.

2) Lees alle aanwijzingen en waar-

OPGELET - Om de kans op letsel te voorkomen, mag u alleen een geschikte accu opladen zoals aangegeven op de laatste bladzijde. Bij het opladen van andere accu’s bestaat ontploffingsgevaar met lichamelijk letsel en beschadigingen als gevolg.

4) Stel de acculader en de accu

niet bloot aan regen of sneeuw en gebruik deze ook niet in een vochtige ruimte.

5) Het gebruik van een hulpsuk wordt

afgeraden, aangezien dit zou kunnen resulteren in brand, een elektrische schok of lichamelijk letsel.

6) Om beschadiging aan de stekker

en het snoer te voorkomen, dient u altijd de stekker vast te pakken wanneer u de acculader loskoppelt. Trek niet aan het snoer.

7) Gebruik geen verlengsnoer.

8) Gebruik de acculader niet als het

snoer of de stekker beschadigd is. Bij beschadiging moeten deze onderdelen meteen vervangen worden.

9) Gebruik de acculader niet als deze

een zware schok te verduren heeft gehad of gevallen is, of op andere wijze mogelijk beschadigd is geraakt. Laat de acculader in dit geval eerst door bekwaam onderhoudspersoneel nakijken.

10) Probeer de acculader niet te demon-

teren. Breng de acculader naar bekwaam onderhoudspersoneel als onderhoud of reparatie vereist is. Indien de acculader verkeerd gemonteerd zou worden, kan dit resulteren in een elektrische schok of brand.

11) Om een elekrische schok te voor-

komen, dient u de acculader los te maken van het lichtnet voordat onderhouds- of reinigingswerk- zaamheden worden uitgevoerd.

12) Leg het snoer zodanig dat er niet

over gelopen kan worden en dat dit ook niet op andere wijze hindert en beschadigd zou kunnen worden.

13) De acculader en de accu zijn

speciaal ontworpen om in combi- natie te worden gebruikt. Gebruik de acculader niet voor het opladen van een ander gereedschap of een andere accu. Ook mag deze accu niet met een willekeurig andere acculader worden opgeladen.

14) Probeer de acculader en de

behuizing van de accu niet te demonteren.

15) Berg het gereedschap en de accu

niet op een plaats op waar de temperatuurtotboven50˚C(122˚F) kan oplopen (bijvoorbeeld in een metalen schuur of in een auto die in de zon geparkeerd staat). Dit kan de levensduur van de accu nadelig beïnvloeden.

16) Laad de accu niet op bij een

temperatuurONDER0˚C(32˚F)of BOVEN40˚C(104˚F).

17) Probeer de accu niet te verbranden.

De accu zou kunnen ontploffen.

18) De acculader kan uitsluitend ge-

bruikt worden op het lichtnet. Zorg dat de netspanning hetzelfde is als de bedrijfsspanning die ver- meld staat op het plaatje met de technische gegevens. Probeer de acculader nooit op een andere netspanning te gebruiken.

19) Wees voorzichtig dat het snoer

niet beschadigd wordt. Draag de acculader nooit aan het snoer en-

trek ook niet aan het snoer om dit los te maken van het stopcontact. Houd het snoer uit de buurt van warmtebronnen, olie en scherpe randen.

20) Laad de accu op een goed geven-

tileerde plaats op. Leg tijdens het opladen geen doek e.d. over de acculader en de accu.

21) Veroorzaak geen kortsluiting in de

accu. Bij kortsluiting kan een zeer hoge stroomsterkte ontstaan met oververhitting en brandgevaar als gevolg. 22) OPMERKING: Als het netsnoer be- schadigd is, mag dit uitsluitend bij een reparatiecentrum aanbevolen door de fabrikant worden vervan- gen. Voor het vervangen van het netsnoer zijn namelijk speciale gereedschappen vereist.

23) Het toestel mag niet worden

gebruikt door jonge kinderen of door onbevoegde personen zonder toezicht.

24) Er dient te worden op toegezien

dat jonge kinderen niet met het apparaat spelen. Symbool Betekenis Lees voor gebruik de gebruiksaanwijzing. Alleen voor gebruik binnenshuis. WAARSCHUWING:

• Gebruik enkel Panasonic accu's die bestemd zijn voor gebruik met dit oplaadbare gereedschap.

Gooi de accu nooit in vuur of stel deze ook niet aan overmatige hitte bloot.

Sla geen nagels en dergelijke in de accu en stel deze ook niet bloot aan schokken. Probeer de accu ook niet te demonteren of er wijzigingen in aan te brengen.

Zorg dat de accupolen niet in contact komen met metalen voorwerpen.

Berg de accu niet in dezelfde doos op waarin nagels of andere metalen voor- werpen zijn.

• Laad de accu niet op een plaats met hoge temperaturen op, zoals in de buurt van een vuur of in direct zonli- cht. De accu kan oververhit worden, in brand vliegen of exploderen.

Gebruik uitsluitend de voorgeschreven acculader voor het opladen van de accu. De accu zou anders kunnen gaan lekken, oververhit worden of exploderen. . OPLADEN VAN DE ACCU Belangrijke informatie voor Li- ion/Ni-Cd accu’s OPMERKING:

• Laat een koude accu (kouder dan 0°C (32°F)), voordat deze wordt opgeladen in een warme omgeving, eerst minimaal een uur in deze ruimte liggen om op temperatuur te komen. (Anders is het mogelijk dat de accu niet volledig wordt opgeladen.)

Laat de lader afkoelen wanneer u meer dan twee accu’s na elkaar oplaadt.

• Steek uw vingers niet in de contact- opening wanneer u de lader vast- pakt. OPGELET: Om brandgevaar en beschadiging van de acculader te voorkomen.

Gebruik geen stroom van een motorgenerator.

Voorkom dat de ventilatiegaten van de lader en de accu worden bedekt.

• Maak de acculader los wanneer deze niet wordt gebruikt. Li-ion accu OPMERKING: De accu is niet volledig opgeladen wanneer u deze koopt. Laad de accu daarom voor gebruik op. Acculader (EY0L10)

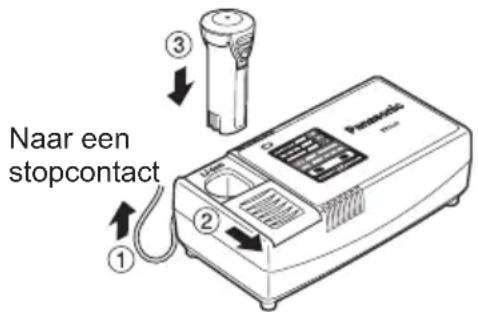

1. Steek de lader in een stopcontact.-

OPMERKING: Wanneer de stekker in het stop- contact wordt gestoken, kunnen er vonken zijn, maar dit is niet gevaarlijk.

2. Schuif het deksel van de accuhouder

terug zodat de Li-ion accu naar bin- nen gestoken kan worden. ●Controleer of het deksel stevig op de plaats vastzit.

3. Plaats de accu goed in de lader.

Naar een stopcontact

4. De laadindicator licht op tijdens het

laden. Wanneer de accu is geladen, wordt automatisch een interne elektronische schakeling geactiveerd die voorkomt dat de accu wordt overladen.

Wanneer de accu warm is, zal deze niet worden opgeladen (bijvoor- beeld direct na intensief gebruik). De oranje standby-indicator knip

pert tot de accu is afgekoeld. Vanaf dat moment wordt de accu automatisch opnieuw geladen.

De laadindicator (groen) knippert langzaam wanneer de accu ongeveer 80% is opgeladen.

6. Wanneer het opladen is voltooid, zal

de laadindicator snel groen gaan knip- peren.

7. Als de temperatuur van de accu min-

der dan 0°C is, zal het volledig opla- den van de accu langer duren dan de standaard oplaadtijd. Zelfs nadat de accu volledig is opgeladen, zal deze in dit geval slechts ongeveer 50% van het accuvermogen hebben in verge- lijking met een accu die bij normale bedrijfstemperatuur volledig is opge- laden.

8. Als de spanningsindicator niet meteen

oplicht nadat de acculader op een stopcontact is aangesloten of als de laadindicator niet snel groen knippert nadat de standaard oplaadtijd is ver- streken, moet u contact opnemen met een officiële dealer.

9. Als een volledig opgeladen accu op

nieuw in de acculader wordt geplaatst, zal het oplaadlampje oplichten. Na enkele minuten kan het oplaadin- dicatielampje snel gaan knipperen om aan te geven dat het opladen is voltooid. Ni-Cd accu OPMERKING: Laad een nieuwe accu, of een accu die u voor een lange tijd niet heeft gebruikt, ca. 24 uur op voor het verkrijgen van een optimale gebruiks- tijd. Acculader (EY0L10)

1. Steek de lader in een stopcontact.

OPMERKING: Wanneer de stekker in het stopcon- tact wordt gestoken, kunnen er von- ken zijn, maar dit is niet gevaarlijk.

2. Schuif het deksel van de accuhouder

terug zodat de Ni-Cd accu naar bin- nen gestoken kan worden.

Controleer of het deksel stevig op de plaats vastzit.

3. Plaats de accu goed in de lader.

Naar een stopcontact

4. De laadindicator licht op tijdens het

laden. Wanneer de accu is geladen, wordt automatisch een interne elektronische schakeling geactiveerd die voorkomt dat de accu wordt overladen.

Wanneer de accu warm is, zal deze niet worden opgeladen (bijvoorbeeld direct na intensief gebruik). De oranje standby-indicator knippert tot de accu is afgekoeld. Vanaf dat-

moment wordt de accu automatisch opnieuw geladen.

5. Wanneer het opladen is voltooid, zal

de laadindicator snel groen gaan knip- peren.

6. Als het oplaadindicatielampje niet

onmiddellijk oplicht nadat de lader is ingestoken, of als na de normale oplaadtijd het lampje niet dooft, roep dan de hulp in van een erkende dealer.

7. Als een volledig opgeladen accu

opnieuw in de acculader wordt ge- plaatst, zal het oplaadlampje oplichten. Na enkele minuten kan het oplaad- indicatielampje snel gaan knipperen om aan te geven dat het opladen is voltooid. LAMPINDICATIES Brandt groen Lader is aangesloten op een stopcontact. Klaar om op te laden. Knippert snel groen Opladen voltooid. (Volledig opgeladen.) Knippert groen De accu is ongeveer 80% opgeladen. (Voldoende opge- laden. Alleen Li-ion) Brandt groen Aan het opladen. Brandt oranje De accu is koud. De accu wordt langzaam opgeladen om de belasting van de accu te verminderen. (Alleen Li-ion) Knippert oranje De accu is warm. Het opladen zal beginnen wanneer de temperatuur van de accu is gedaald. Laadstatusindicator De aanduiding is Links: groen en Rechts: oranje. Knippert snel oranje en groen Opladen is niet mogelijk. Stof op de accu of accu defect. Als de temperatuur van de accu minder dan −10°C is, zal de laadindicator (oranje) ook gaan knipperen. Het oplad- en begint wanneer de statustemperatuur van de accu hoger wordt. (Alleen Li-ion)-

Informatie voor gebruikers betreffende het verzamelen en ver- wijderen van oude uitrustingen en lege batterijen Deze symbolen op de producten, verpakkingen, en/of begeleidende docu- menten betekenen dat gebruikte elektrische en elektronische producten en batterijen niet met het algemene huishoudelijke afval gemengd mogen worden. Voor een correcte behandeling, recuperatie en recyclage van oude producten en lege batterijen moeten zij naar de bevoegde verzamelpunten gebracht worden in overeenstemming met uw nationale wetgeving en de Richtlijnen 2002/96/EC en 2006/66/EC. Door deze producten en batterijen correct te verwijderen draagt u uw steentje bij tot het beschermen van waardevolle middelen en tot de preventie van potentiële negatieve effecten op de gezondheid van de mens en op het milieu die anders door een onvakkundige afvalverwerking zouden kunnen ontstaan. Voor meer informatie over het verzamelen en recycleren van oude producten en batterijen, gelieve contact op te nemen met uw plaatselijke gemeente, uw afvalverwijderingsdiensten of de winkel waar u de goederen gekocht hebt. Voor een niet-correcte verwijdering van dit afval kunnen boetes opgelegd worden in overeenstemming met de nationale wetgeving. Voor zakengebruikers in de Europese Unie Indien u elektrische en elektronische uitrusting wilt vewijderen, neem dan contact op met uw dealer voor meer informatie. [Informatie over de verwijdering in andere landen buiten de Euro- pese Unie] Deze symbolen zijn enkel geldig in de Europese Unie. Indien u wenst deze producten te verwijderen, neem dan contact op met uw plaatselijke autoriteiten of dealer, en vraag informatie over de correcte wijze om deze producten te verwijderen. Opmerking over het batterijensymbool (beneden twee voorbeelden): Dit symbool kan gebruikt worden in verbinding met een chemisch symbool. In dat geval wordt de eis, vastgelegd door de Richtlijn voor de betrokken chemische producten vervuld.-

III . TECHNISCHE GEGEVENS Model EY0L10 Toelaatbaar vermogen Ziehetspecicatieplaatjeaandeonderkantvandeacculader. Gewicht 0,6 kg (1,3 lbs) [Li-ion accu] Laadtijd Spanning 3,6 V gelijkstroom (3,6 V × 1 cel) 1,5 Ah EY9L10 Bruikbaar: 15 min.Vol: 30 min. [Ni-Cd accu] Laadtijd Spanning 2,4 V 3,6 V 1,2 Ah EY9021 15 min. EY9025 15 min. OPMERKING: In deze tabel zijn mogelijk modellen opgenomen die niet in de han- del verkrijgbaar zijn. Zie de meest recente algemene catalogus.-
