BEDIENUNGSANLEITUNG EY0L10 PANASONIC

Vor Inbetriebnahme des Gerätes die Betriebsanleitung bitte gründlich durchlesen und diese Broschüre zum späteren Nachschlagen sorgfältig aufbewahren.

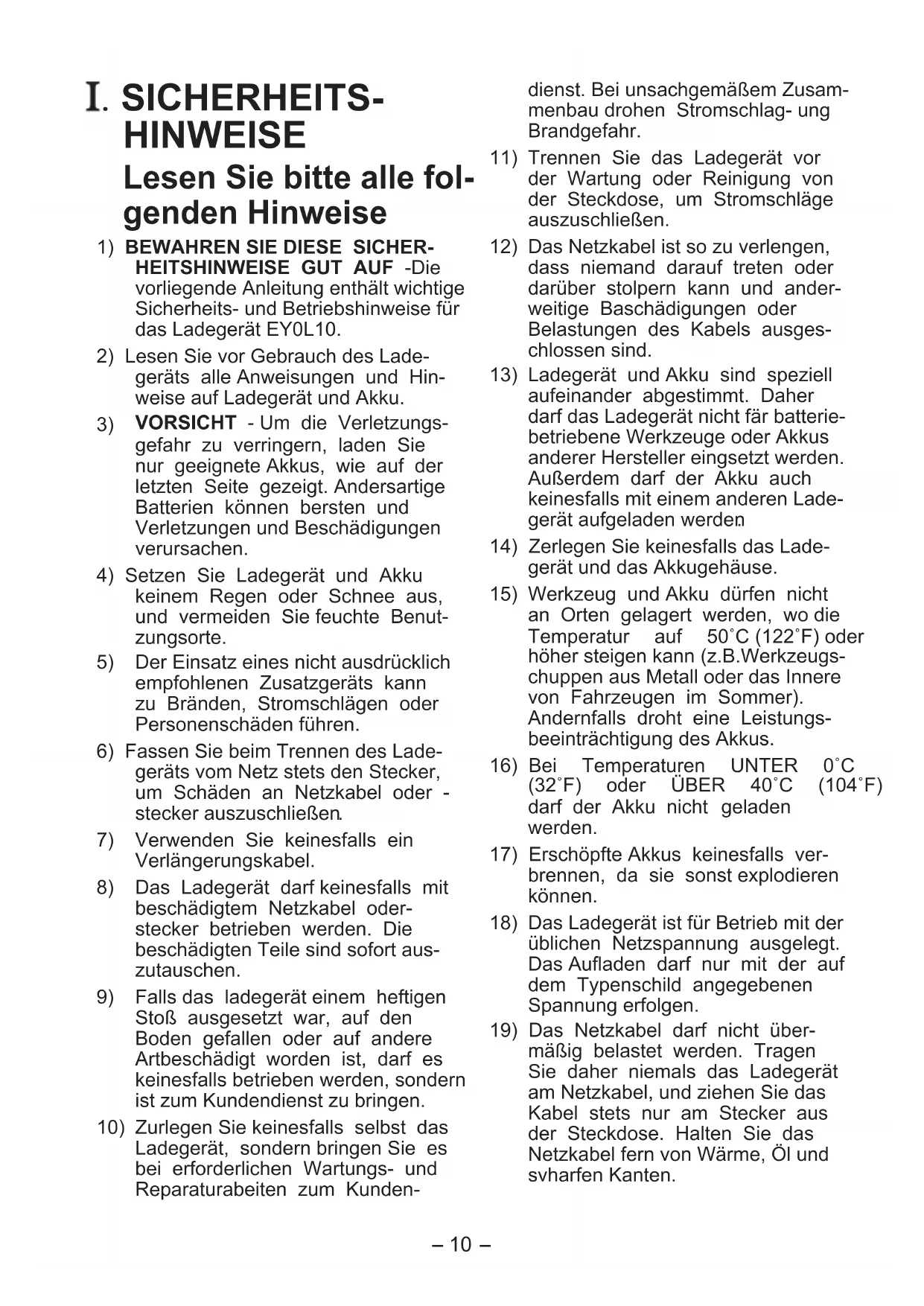

I. SICHERHEITS- HINWEISE

Lesen Sie bitte alle fol- genden Hinweise

1) BEWAHREN SIE DIESE SICHER-HEITSHINWEISE GUT AUF -Die vorliegende Anleitung enthält wichtige Sicherheits- und Betriebshinweise für das Ladegerät EY0L10.
2) Lesen Sie vor Gebrauch des Ladegeräts alle Anweisungen und Hinweise auf Ladegerät und Akku.
3) VORSICHT - Um die Verletzungsgefahr zu verringern, laden Sie nur geeignete Akkus, wie auf der letzten Seite gezeigt. Andersartige Batterien können bersten und Verletzungen und Beschädigungen verursachen.
4) Setzen Sie Ladegerät und Akku keinem Regen oder Schnee aus, und vermeiden Sie feuchte Benutzungsorte.
5) Der Einsatz eines nicht ausdrücklich empfohlenen Zusatzgeräts kann zu Bränden, Stromschlägen oder Personenschäden führen.
6) Fassen Sie beim Trennen des Ladegeräts vom Netz stets den Stecker, um Schäden an Netzkabel oder -stecker auszuschließen.
7) Verwenden Sie keinesfalls ein Verlängerungskabel.
8) Das Ladegerät darf keinesfalls mit beschädigtem Netzkabel oderstecker betrieben werden. Die beschädigten Teile sind sofort auszutauschen.
9) Falls das ladegerät einem heftigen Stoß ausgesetzt war, auf den Boden gefallen oder auf andere Artbeschädigt worden ist, darf es keinesfalls betrieben werden, sondern ist zum Kundendienst zu bringen.
10) Zurlegen Sie keinesfalls selbst das Ladegerät, sondern bringen Sie es bei erforderlichen Wartungs- und Reparaturabteiten zum Kunden-

dienst. Bei unsachgemäßem Zusammenbau drohen Stromschlag-ung Brandgefahr.

11) Trennen Sie das Ladegerät vor der Wartung oder Reinigung von der Steckdose, um Stromschläge auszuschließen.
12) Das Netzkabel ist so zu verlengen, dass niemand darauf treten oder darüber stolpern kann und anderweitige Baschädigungen oder Belastungen des Kabels ausgeschlossen sind.
13) Ladegerät und Akku sind speziell aufeinander abgestimmt. Daher darf das Ladegerät nicht fär batteriebetriebene Werkzeuge oder Akkus anderer Hersteller eingsetzt werden. Außerdem darf der Akku auch keinesfalls mit einem anderen Ladegerät aufgeladen werden
14) Zerlegen Sie keinesfalls das Ladegerät und das Akkugehäuse.
15) Werkzeug und Akku dürfen nicht an Orten gelagert werden, wo die Temperatur auf 50°C (122°F) oder höher steigen kann (z.B.Werkzeugschuppen aus Metall oder das Innere von Fahrzeugen im Sommer). Andernfalls droht eine Leistungsbeeinträchtigung des Akkus.
16) Bei Temperaturen UNTER 0°C (32°F) oder ÜBER 40°C (104°F) darf der Akku nicht geladen werden.
17) Erschöpfte Akkus keinesfalls verbrennen, da sie sonst explodieren können.
18) Das Ladegerät ist für Betrieb mit der üblichen Netzspannung ausgelegt. Das Aufladen darf nur mit der auf dem Typenschild angegebenen Spannung erfolgen.
19) Das Netzkabel darf nicht übermäßig belastet werden. Tragen Sie daher niemals das Ladegerät am Netzkabel, und ziehen Sie das Kabel stets nur am Stecker aus der Steckdose. Halten Sie das Netzkabel fern von Wärme, Öl und svharfen Kanten.

20) Laden Sie den Akku an einem gut belüfteten Ort, und decken Sie Ladegerät und Akku während des Ladevorgangs keinesfalls mit einem Tuch oder dgl. ab.
21) Der Akku darf keinesfalls kurzgeschlossen werden. Ein Kurzschluss kann zu Überhitzung Verbrennungen führen.
22) HINWEIS: Wird das Netzkabel des Ladegeräts beschädigt, so darf es nur von einer Vertrags-Reparaturwekstatt des Herstellers ausgetaushcht werden, da für diese Aebeit Spezialwerkzeug erforderlich ist.
23) Das Gerät sollte nicht von jungen Kindern oder gebrechlichen Personen ohne Beaufsichtigung benutzt werden.
24) Kleine Kinder sollten beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät spielen.

Symbol Bedeutung
	Lesen Sie die Bedienungsanleitung vor Gebrauch.
	Nur für Inneneinsatz.

⚠️ WARNING:

• Verwenden Sie nur die Panasonic-Akkus, die für den Einsatz mit dieser Akku-Maschine ausgelegt sind.
• Werfen Sie den Akku nicht ins Feuer, und setzen Sie ihn auch keiner übermäßigen Wärme aus.
• Unterlassen Sie das Einschlagen von Nägeln in den Akku sowie Erschüttern, Zerlegen oder Abändern des Akkus.
• Achten Sie darauf, dass keine Metallgegenstände mit den Kontakten des Akkus in Berührung kommen.

• Unterlassen Sie das Tragen oder Aufbewahren des Akkus zusammen mit Nägeln oder ähnlichen Metallgegenständen im selben Behälter.

• Laden Sie den Akku nicht an einem heißen Ort, wie z. B. in der Nähe eines Feuers oder in direktem Sonnenlicht. Anderenfalls kann der Akku überhitzen, Feuer fangen oder explodieren.

• Verwenden Sie nur das zugehörige Ladegerät zum Laden des Akkus. Anderenfalls kann der Akku auslaufen, überhitzen oder explodieren.

II. AUFLADEN DES AKKUS

Allgemeine Vorsichtsmaßnahmen für Li-Ion/Ni-Cd-Akkus

HINWEIS:

• Wenn ein kalter Akku (von etwa 0°C oder weniger) in einem warmen Raum aufgeladen werden soll, lassen Sie den Akku für mindestens eine Stunde in dem Raum und laden Sie ihn auf, wenn er sich auf Raumtemperatur erwärmt hat. Anderenfalls wird der Akku möglicherweise nicht voll aufgeladen.
• Den Akku abkühlen lassen, wenn mehr als zwei Akku-Sätze hintereinander aufgeladen werden.
• Stecken Sie Ihre Finger nicht in die Kontaktöffnung, wenn das Ladegerät festgehalten wird oder bei anderen Gelegenheiten.

VORSICHT:

Um die Gefahr eines Brandes oder Schadens am Ladegerät zu verhindern.

• Keinen Motorgenerator als Spannungsquelle benutzen.
• Decken Sie die Entlüftungsöffnungen des Ladegerätes und den Akku nicht ab.
• Trennen Sie das Ladegerät vom Stromnetz, wenn es nicht benutzt wird.

Li-Ion-Akku

HINWEIS:

Beim Kauf ist Ihr Akku nicht voll aufgeladen. Laden Sie daher den Akku vor Gebrauch auf.

Ladegerät (EY0L10)

1. Ladegerät an Wandsteckdose anschließen.

HINWEIS:

Beim Einführen des Steckers in eine Netzsteckdose können Funken erzeugt werden, was jedoch in Bezug auf die Sicherheit kein Problem darstellt.

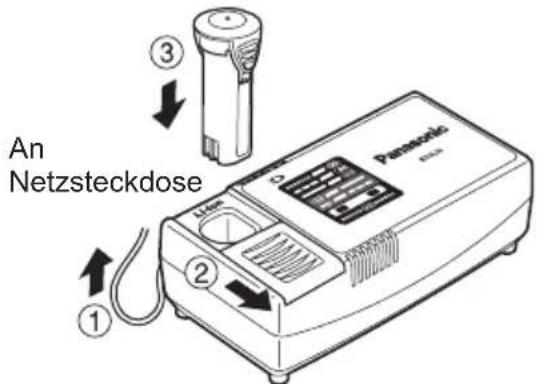

1. Schieben Sie die Akkudockabdeckung zurück, um den Li-Ion-Akku einzuschieben.

- Vergewissern Sie sich, dass die Abdeckung einwandfrei eingerastet ist.

1. Akku fest in das Ladegerät schieben.

An Netzsteckdose ① ② ③

1. Während des Ladens leuchtet die Ladekontrolllampe. Mit Erreichen der vollen Ladung spricht automatisch eine interne, elektronische Schaltung an, die ein Überladen verhindert.

- Das Laden beginnt nicht, solange das Akku noch heiß ist (wie z.B. unmittelbar nach intensivem Gebrauch). Die Bereitschaftslampe blinkt in Orange, bis der Akku abgekühlt ist. Das Laden beginnt dann automatisch.

1. Die Ladekontrolllampe (grün) blinkt langsam, wenn der Akku zu etwa 80% aufgeladen ist.

2. Wenn der Ladevorgang beendet ist, beginnt die Ladekontrolllampe schnell in Grün zu blinken.

3. Falls die Akkutemperatur 0°C oder weniger beträgt, dauert der Ladevorgang bis zur vollen Aufladung des Akkus länger als die normale Ladezeit. Selbst wenn der Akku voll aufgeladen ist, hat er nur etwa 50% der Leistung

eines voll aufgeladenen Akkus bei normaler Betriebstemperatur.

1. Falls die Betriebslampe nicht unmittelbar nach dem Anschluss des La-degeräts aufleuchtet oder die Ladekontrolllampe nach Ablauf der normalen La-dezeit nicht schnell in Grün blinkt, konsultieren Sie einen Vertragshändler.
2. Wird ein voll aufgeladener Akku erneut in das Ladegerät eingesetzt, leuchtet die Ladekontrolllampe auf. Nach einigen Minuten beginnt die Ladekontrolllampe rascher zu blinken und zeigt an, dass der Ladevorgang abgeschlossen ist.

Ni-Cd-Akku

HINWEIS:

Beim ersten Aufladen der Akkus oder beim Aufladen nach längerer Ruhezeit die Akkus etwa 24 Stunden lang aufladen, um die volle Kapazität zu erreichen.

Ladegerät (EY0L10)

1. Ladegerät an Wandsteckdose anschließen.

HINWEIS:

Beim Einführen des Steckers in eine Netzsteckdose können Funken erzeugt werden, was jedoch in Bezug auf die Sicherheit kein Problem darstellt.

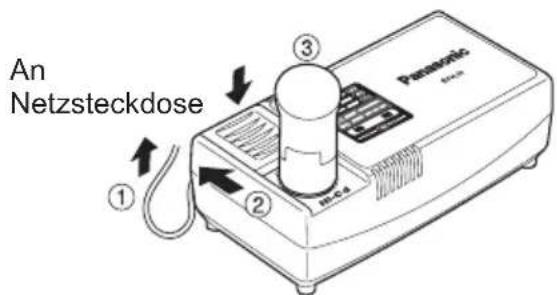

1. Schieben Sie die Akkudockabdeckung zurück, um den Ni-Cd-Akku einzuschieben.

- Vergewissern Sie sich, dass die Abdeckung einwandfrei eingerastet ist.

1. Akku fest in das Ladegerät schieben.

An Netzsteckdose ① ② ③ Panasonic H-4.0

1. Während des Ladens leuchtet die Ladekontrolllampe.

Mit Erreichen der vollen Ladung spricht automatisch eine interne, elektronische

Schaltung an, die ein Überladen hindert.

• Das Laden beginnt nicht, solange das Akku noch heiß ist (wie z.B. unmittelbar nach intensivem Gebrauch).
  Die Bereitschaftslampe blinkt in Orange, bis der Akku abgekühlt ist. Das Laden beginnt dann automatisch.

• Wenn der Ladevorgang beendet ist, beginnt die Ladekontrolllampe schnell in Grün zu blinken.

• wenn die Ladekontrolllampe nicht unmittelbar nach dem Anschließen des Netzkabels aufleuchtet oder nach Ablauf der normalen Ladezeit nicht erlischt, wenden Sie sich bitte an einen autorisierten Fachhändler.

• Wird ein voll aufgeladener Akku erneut in das Ladegerät eingesetzt, leuchtet die Ladekontrolllampe auf. Nach einigen Minuten beginnt die Ladekontrolllampe rascher zu blinken und zeigt an, dass der Ladevorgang abgeschlossen ist.

ANZEIGELAMPEN

Leuchten in Grün

Das Ladegerät ist an eine Netzsteckdose angeschlossen. Ladebereitschaft hergestellt.

Schnelles Blinken in Grün

Ladevorgang ist abgeschlossen. (Volle Ladung)

Blinken in Grün

Der Akku ist zu etwa 80% aufgeladen. (Nutzbare Ladung. Nur Li-Ion)

Leuchten in Grün

Ladevorgang läuft.

Leuchten in Orange

Akku ist kalt.

Der Akku wird langsam geladen, um seine Belastung zu reduzieren.

Blinken in Orange

Der Akku ist warm geworden. Der Ladevorgang beginnt wieder, wenn die Temperatur des Akku gefallen ist.

Ladezustandslampe

Links: Grün Rechts: Orange wird angezeigt

Schnelles Blinken in Orange und Grün

Keine Ladung möglich. Verstaubt oder Defekt des Akkus.

Beträgt die Temperatur des Akkus -10^ oder weniger, beginnt die Ladekontrolllampe (orange) ebenfalls zu blinken. Der Ladevorgang beginnt, wenn die Temperatur des Akkus steigt (nur Li-lon)

Benutzerinformation zur Sammlung und Entsorgung von ver- alteten Geräten und benutzten Batterien

Cd

Diese Symbole auf den Produkten, Verpackungen und/oder Begleitdokumenten bedeuten, dass benutzte elektrische und elektronische Produkte und Batterien nicht in den allgemeinen Hausmüll gegeben werden sollen. Bitte bringen Sie diese alten Produkte und Batterien zur Behandlung, Aufarbeitung bzw. zum Recycling gemäß Ihrer Landesgesetzgebung und den Richtlinien 2002/96/EG und 2006/66/EG zu Ihren zuständigen Sammelpunkten. Indem Sie diese Produkte und Batterien ordnungsgemäß entsorgen, helfen Sie dabei, wertvolle Ressourcen zu schützen und eventuelle negative Auswirkungen auf die menschliche Gesundheit und die Umwelt zu vermeiden, die anderenfalls durch eine unsachgemäße Abfallbehandlung auftreten können. Wenn Sie ausführlichere Informationen zur Sammlung und zum Recycling alter Produkte und Batterien wünschen, wenden Sie sich bitte an Ihre örtlichen Verwaltungsbehörden, Ihren Abfallentsorgungsdienstleister oder an die Verkaufseinrichtung, in der Sie die Gegenstände gekauft haben.

Gemäß Landesvorschriften können wegen nicht ordnungsgemäßer Entsorgung dieses Abfalls Strafgelder verhängt werden.

Für geschäftliche Nutzer in der Europäischen Union

Wenn Sie elektrische oder elektronische Geräte entsorgen möchten, wenden Sie sich wegen genauerer Informationen bitte an Ihren Händler oder Lieferanten.

[Informationen zur Entsorgung in Ländern außerhalb der Europäischen Union]

Diese Symbole gelten nur innerhalb der Europäischen Union. Wenn Sie solche Gegenstände entsorgen möchten, erfragen Sie bitte bei den örtlichen Behörden oder Ihrem Händler, welches die ordnungsgemäße Entsorgungsmethode ist.

Hinweis zum Batteriesymbol (unten zwei Symbolbeispiele):

Dieses Symbol kann in Kombination mit einem chemischen Symbol verwendet werden. In diesem Fall erfüllt es die Anforderungen derjenigen Richtlinie, die für die betreffende Chemikalie erlassen wurde.

III. TECHNISCHE DATEN

Modell EY0L10
Nennleistung Siehe Leistungsschild auf der Unterseite des Ladegerätes.
Gewicht 0,6 k	g (1,3 lbs.)

[Li-Ion-Akku]

Ladezeit	Spannung	3,6 V DC (3,6 V x 1 Zellen)
	1,5 Ah	EY9L10Nutzbar: 15 Min.Voll: 30 Min.

[Ni-Cd-Akku]

Ladezeit	Spannung	2,4 V 3,6 V
	1,2 Ah	EY902115 Min.	EY902515 Min.

HINWEIS: Diese Tabelle kann Modelle enthalten, die möglicherweise in Ihrem Wohngebiet nicht angeboten werden.

Bitte richten Sie sich nach den Angaben im Katalog.
