BEDIENUNGSANLEITUNG TC 904 OR FVI CATA

Bedienungs-und Wartungsanleitungen fur kochherde

F

DIESES PRODUKT IST ALS HAUSHALTSGERAT GEDACHT. FÜR SCHADEN AN SACHEN ODER PERSONEN, DIE AUF FALSCHE INSTALLATION BZW. UNGEEIGNETEN GEBRAUCH ODER MISSBRAUCH ZURÜCKZUFUHREN SIND, ÜBERNIMMT DER HERSTELLER KEINERLEI VERANTWORTUNG.

Der Hersteller erklart hiermit, dass these Productkalien wesentlichen Auflagen der EG-Niederspannungsrichtlinie 2006/95/EG vom 12. Dezember 2006 bzw. der EMV-Richtlinie 2004/108/EG vom 15. Dezember 2004 entspricht.

Anweisungen für den Benutzer

Installation

Alle Operationen hinsichtlich der Installation (elektrischer Anschluß) mussen vom zugelassenen Fachpersonal gemäß den geltenden Bestimmungen ausgeführt werden. Für die spezifischen Anweisungen siehe die dem Installateur vorbehaltene Seite.

Anwendung

HEIZELEMENTETOUCH CONTROL

Berührungstaten
Alle Funktionen können über Berührungstasten (kapazitive Sensoren) auf der Frontpartie der Bedienungsblende eingeschaltet werden; jeder Taste entspricht eine Anzeige. Jede Betatigung wird von einem Signalton quittiert. Ein- und Ausschalten

TOUCH CONTROL A (Abb.1)

1 Ein / Aus Taste
2 Kochzone
3 Anzeige eingestellter Wert
4 Minus
5 Plus
6 Doppelter Heizkreis
7 Timer
8 Anzeige Timer
9 Sperre
10 Warnleuchte doppelter Heizkreis
11 Timer-Warnleuchten
12 Warnleuche Sperre
13 Dezimalpunkt
14 Pause

Ein- und Ausschalten Touch control

1.Die berührungssensitive Taste ON/OFF für die Dauer von 2 Sekunden berühren. Die Steuerung wird aktiviert: Die Anzeigen der Einstellstufen (3) zeigen "0" an und die Dezimalstellen (13) blinken. Der{nachste Vorgang muss innerhalb von 10 Sekunden erfolgen, sonst schaltet sich das Gerat automatisch aus.

Einschalten der Kochzone

Beim Einsatz des Geräts mit der Taste (1), muss eine der Kochzonen innerhalb von 10 Sekunden auf folgende Weise eingeschaltet werden.

1. Die Taste (2) der betreffenden Kochzone drücken. Auf der Anzeige erscheint eine "0". Der Dezimalpunkt der Anzeige (13) leucht auf und zeigt damit an, dass dieser Bereich aktiv ist.

2. Die gewünschte Stufe (zwischen 1 und 9) mit den Tasten "+" und "-" (5/4) einstellen.

Die Tasten "+" und "- haben eine Wiederholungsfunktion. Halt man eine dieser Tasten gedrückt, so wird der eingestellte Wert alle 0,3 Sekunden um eine Einheit erhöht oder verringgert.

Nur ein Bereich kann jeweils aktiv sein; deshalb kann nur ein Dezimalpunkt aufleuchten.

Ausschalten der Kochzone

1. Die Kochzone muss aktiviert sein. Der Dezimalpunkt (13) der entsprechenden Zone muss leuchten.
2. Den eingestellten Wert mit Hilfe der Taste (4) auf "0" einstehen. Nach 3 Sekunden schaltet sich die Kochzone automatisch aus.

Schnellaabschalten:

1. Die gewünschte Kochzone muss aktiviert werden und der Dezimalpunkt (13) these Bereichs muss aufleuchten.
2. Berührt man gleichzeitig die Tasten "+" und "- (5/4), so schaltet sich die Zone sofort aus.

Restwärmeanzeige

Wenn die Temperatur der Kochzone noch sehr hoch ist und Verbrennungen verursachen kann, so erscheint auf der Anzeige der entsprechenden Zone das Symbol "H" (Restwärme). Die Anzeige verschwindet erst, wenn keine Gefahr mehr besteht (bei 60 °C). Die Anzeige zeigt "0" an, solange die Temperatur unterhalb von 60 °C bleibt. Überschreitet die Temperatur den Wert von 60 °C, so erscheint "H" auf der Anzeige. Um Strom zu sparen, schalten Sie die Kochzone früher aus, um die Restwärme zu nutzen. Die Restwärmeanzeige "H" Goes bei einem Stromausfall von über 3 Sekunden verloren.

Ausschalten des Geräts

Das Gerät kann in jedem Augenblick mit Hilfe der Einsatztaste (1) abgeschelt werden.

Kochzonen mit doppeltem Heizkreis

Zwei Kochzonen können mit einem zweiten Heizkreis ausgestattet werden: z. B. besteht ie Bereich aus einerzentralen Scheibe und aus einem AuBenkranz. Es ist möglich, nur denzentralen Bereich einszuschalten oder beiden Bereiche. Man kann so die Wärmezone dem verwendenten Kochgeschirr anpassen.

Einschalten einer Zone mit doppeltem Heizkreis

1. Die Kochzone mit doppeltem Heizkreis muss aktiviert werden. Auf der entsprechenden Anzeige muss der Dezimalpunkt aufleuchten (13).
2. Die gewünschte Stufe auswahlen (1÷9).
3. Den zweiten Heizkreis mit Hilfe der Taste des zweiten Heizkreises einschalten (6).
   Die dem ausgewählten Bereich entsprechende Warnleuchte (10) leuchtet auf; der zweite Heizkreis wird zusammen mit dem ersten Heizkreis eingeschaltet.

Ausschalten des zweiten Heizkreises einer Kochzone

1. Die Zone mit doppeltem Heizkreis muss aktiviert werden. Auf der entsprechenden Anzeige muss der Dezimalpunkt aufleuchten (13).
2. Die Taste des doppelten Heizkreises (6) berühren. Die Warnleuche (10) erlischt und der zweite Heizkreis der Kochzone schaltet sich aus.

Sperrfunktion des Gerats oder der Kochzone

Sperrfunktion des Gerats

Das gesamte Gerät kann mit der Sperrtaste (9) blockiert werden, um unerwünschte Benutzung zu vermeiden. Die Funktion dient ebenfalls als Kindersicherheit. Wir die Sperrfunktion nicht vor dem Ausschalten des Geräts deaktiviert, so ist sie beim nachsten Wiedereinschalten immer noch aktiviert. Solange die Sperrfungtion aktiv ist, können die Tasten nicht betätigter werden.

Sicherheitsabschalten

Bleibt eine oder mehrere Kochzonen unbeabsichtigte eingeschaltet, so stellt die Gerätesteuerung sie nach einer gewissen Zeit automatisch aus. Bei automatischer Sicherheitsabschaltung wird das Symbol "H" angezeigt. Um das vollautomatische Abschalten zu verhindern genugt es, die Auswahltaste der Kochzone oder die Tasten "+" und "-" zu betätigten, bevor der Zeitlimit abläuft.

Automatisches Vorwärmen

Dieser Automatismus vereinfacht den Garvorgang, da während des Garzyklus keine Aufsicht erforderlich ist. Die Funktion bewirkt das Vorwärmen der Kochzone bei maximaler Leistung, um die Kochtemperatur sochnell wie möglich zu erreichen. Nach einer gewissen Zeit keht die Leistungsstufe spontan auf den eingestillten Wert zurück.

Einschalten der automatischen Vorwärmfunktion

Die gewünschte Kochzone mit Hilfe der Taste (2) auswahlen. Stufe 9 mit Hilfe der Taste "-auswahlen; Stufe 9 mit Hilfe der Taste "+" auswahlen. Dann die gewünschte Leistungsstufe, z. B. die Stufe 6, mit der Taste "-auswahlen. Bei eingeschalteter automatischer Vorwärmfunktion zeigt die Anzeige der entsprechenden Kochzone abwechselnd die eingestellte Stufe ("6") und das Symbol "A" an.

Ändern der Leistungsstufe während des automatischen Vorwärmens

1. Die entsprechende Kochzone muss aktiviert sein. Der Dezimalpunkt (13) der entsprechenden Zone muss aufleuchten.

2. Leistungsstufe mit Hilfe der Tasten "+" und "-"ändern wird die Leistungsstufe erhöht, wird die neue Vorwärmzeit unter Berücksichtigung der mit der vorherigen Einstellung verstrichenen Zeit berechnet.

Beispiel: Die Stufe 1 wird ausgewählt, der eine Vorwärmzeit von 1 Minute entspricht. Nach 30 Sekunden wähln man die Leistungsstufe 4 aus. Die Vorwärmzeit beträgt bei dieser Leistungsstufe 6,5 Minuten.

Nach der Veränderung der Leistungsstufe dauert das automatische Vorwärmen noch weitere 6 Minuten (6,5 Min. - 30 Sek.).

Ausschalten der automatischen Vorwärmfunktion.

Mit dem Symbol "A" auf der Anzeige der Kochzone:

1. Die entsprechende Kochzone muss aktiviert sein. Der Dezimalpunkt (13) der entsprechenden Zone muss leuchten; 2. Taste “-” (4) innerhalb von 10 Sekunden nach Einschalten der Funktion drucken.

Timer-Funktion

Auch dieser Automatismus vereinfacht den Garvorgang, daß während des Garzyklus keine Aufsicht erforderlich ist. Die Kochzone wird nach Ablauf der eingestillten Zeit automatisch ausgeschaltet.

Wenn keine Zone ausdrücklich programmiert wird, dient die Timer-Funktion wie eine einfache Kochuhr (siehe Kapitel "Timer-Funktion als Kochuhr").

Einschalten der Timer-Funktion

1. Die entsprechende Kochzone muss aktiviert sein. Der Dezimalpunkt (13) der entsprechenden Zone muss aufleuchten.

2. Eine Leistungsstufe zwischen 1 und 9 auswahlen.

3. Die Taste des Timers berühren (7): auf der Timer-Anzeige erscheidt nun "00".

4. Kochzeit (zwischen 0 und 99 Minuten) mit Hilfe der Tasten "+" und "-" (5 und 4) auswahlen.

Die Timer-Funktion schaltet sich nach weniger Sekunden ein. Die Warnleuche (11), die der mit der Timer-Funktion programmierten Kochzone entspricht, leuchtet auf. Zum raschen Einstellen der Kochzeit, die Taste "+" oder "-" gedrück halten.

Die Timer-Funktion bezieht sich auf eine Kochzone.

Ändern der eingestellenKochzeit

Die Kochzeit kann in jedem Augenblick verändert werden.
1. Die entsprechende Kochzone muss aktiviert sein. Der Dezimalpunkt (13) der entsprechenden Zone muss aufleuchten.
2. Die Timer-Taste berühren (7).
3. Die neue Zeit mit den Tasten "+" und "-" (5 und 4) eingeben. Zum raschen Einstellen der Kochzeit, die Taste "+" oder "-" gedrückt halten.

Ausschalten der Timer-Funktion

Nach Ablauf der eingestellten Zeit ertont 2 Minuten lang ein Signalton. Um den Signalton zu unterbrechen, irgendeine Taste berühren. Die Kochzone ist nun ausgeschaltet.

Soll der Timer vor dem Ablaufen der eingestillten Zeit ausgeschelt werden:

1. Die entsprechende Kochzone muss aktiviert sein. Der Dezimalpunkt (13) der entsprechenden Zone muss aufleuchten.
2. Die Timer-Taste berühren (7).
3. Die eingestellte Zeit auf Null stellen, indem man die Taste "-(4) gedrückt halt.
   Die Timer-Funktion ist nun ausgeschelt, aber die Kochzone bleibt so lange eingescheltet, bis sie manuell ausgeschelt wird.

Schnellabschalten:

1. Die entsprechende Kochzone muss aktiviert sein. Der Dezimalpunkt (13) der entsprechenden Zone muss aufleuchten.
2. Bei gleichzeitigem Drücken der Tasten "+" und "-" (5 und 4) wird die Kochzone sofort ausgescheltet. Auf diese Weise wird auch der Timer ausgescheltet.

Timer-Funktion als Kochuhr

Wird die Funktion nicht für eine bestimmte Kochzone verwendet, kann sie wie eine einfache Kochuhr verwendet werden.

Einstellen der Kochuhr Bei ausgeschaltetem Kochgerät:

1. Einschalttaste (1) berühren;
2. Timer-Taste berühren (7);
3. Die gewünschte Zeit mit den Tasten "+" und "- einstellen.

Bei eingeschaltetem Kochgerät und einer aktivierten Kochzone:

1. Kochzone durch Berühren der entsprechenden Auswahltaste abwahlen (2): Der Dezimalpunkt (13) erlischt;
2. Timer-Taste berühren (7);
3. Die gewünschte Zeit mit den Tasten "+" und "- einstellen.
   Ausschalten der Kochuhr-Funktion

Nach Ablauf der eingestellten Zeit ertont 2 Minuten lang ein Signalton. Um den Signalton zu unterbrechen, irgende Taste berühren.

Soll der Timer vor dem Ablaufen der eingestellten Zeit ausgeschaltet werden:

1. Timer-Taste berühren (7);
2. Die eingestellte Zeit auf Null stellen, indem man die Taste "-(4) gedrückt halt.

Schnellabschalten:

1. Die Tasten "+" und "-" (5 und 4) gleichzeitig drucken; der Timer wird ausgescheltet.

Betriebseweise Pause

Aktivierung der Betriebsweise Pause

Eingeschaltete Kochzonen können durch eine eine Sekunde lang anhaltende Betätigung der Taste "Pause" in ihrem Betrieb unterbrochen werden.

Während der Pause

Ein laufender Timer-Betrieb wird für die Zeit der Pause unterbrochen.

Für die Betriebsweise Pause ist ein maximaler Zeitraum von zehn Minuten vorgesehen. Wird die Pause nicht vorher abgebrochen, setzt sich die Touch Control nach Ablauf dieser Zeit außer Betrieb. Mit der ON/OFF-Taste kann die Touch Control jederzeit abgeschelt werden; in thisem Fall wird auch die Betriebsweise Pause unterbrochen.

Deaktivierung der Betriebsweise Pause

Wird die Taste "Pause" und anschließend irgendine andere Taste gedrückt, fahr die jeweilige Kochzone mit der ursprünglich eingestellen Betriebswiese fort. Wird zehn Sekunden nach Betätigung der Taste "Pause" keine andere Taste gedrückt, setzen sich die Touch Control außer Betrieb.

Vorsichtsmaßnahmen: (Abb. 3)

• Für den Gebrauch der Heizelemente empfehlen sich Töpf mit geradem Boden und gleichem oder nur weniger großem Durchmesser;
• Vermeiden Sie das Überlaufen von Flüssigkeiten, indem Sie nach Erreichen des Siedepunkts oder Erhitzen der Flüssigkeit die Wärmezufuhr zurückschalten;
• davon Sie die Heizelemente nicht ohne Topf oder mit leeren Töpfen eingeschaltet.
• Zur Vermeidung eines Elektroschocks muss das Gerät beim Platzen des Kochfelds sofort vom Netz getrennt werden.
• Das Kochfeldarf nicht mit Dampf gereinigt werden.
• Dieses Gerätarf nicht von Personen (oder Kindern) mit eingeschränkten körperlichen, sensoriellen oder geistigen Fähigkeiten bzw. mit mangelnden Kenntnissen und

unzureichender Erfahrung bedient werden, es sei dann, es geschieht dies unter der Aufsicht oder nach entsprechender Vertrautmachung mit dem Gerät durch die für deren Sicherheit verantwortliche Person.

• Kinder unter Aufsicht halten, damit sie nicht am Gerätherumspielen.

Instandhaltung (Abb. 4)

Spuren von Aluminiumfolie, Essensresten, Fettspritzern, Zucker oder stark zuckerhaltigen Speisen müssen soit mit einem Schaber von der Kochflache entftern werden um möglich Schaden an der Flache zu vermeiden. Mit einem entsprechenden Reinigungsmittel und Kuchenpapier saubern, dann mit klarem Wasser nachspulen und abschlieBend mit einem Lappen trocken wischen. Keine Putzschwamme oder Scheuerkissen zum Einsatz bringen; abzuraten ist ferner von der Verwendung von starken Chemikalien und Fleckenentfernern.

Anweisungen für den Installateur Installation

Die angegebenen Anweisungen sind an den zugelassenen Installateur als Richtlinie für die Installation, Regelung und Instandhaltung, gemäß den geltenden Gesetzen und Normen, gerichtet. Die Eingriffe)durfen nur bei ausgeschalteten Apparat vorgenommen werden.

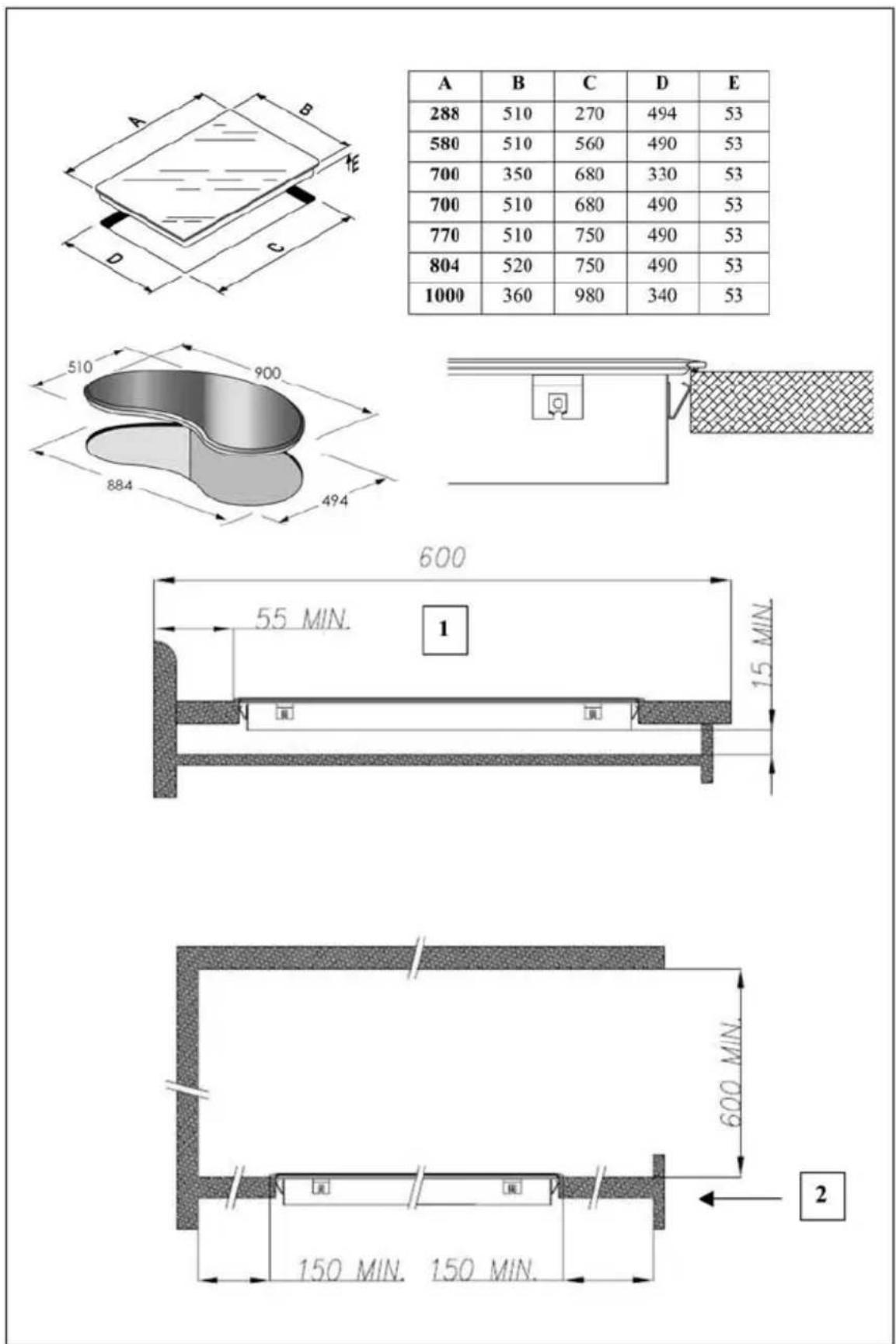

Aufstellung (Abb. 5)

1 Vorderansicht

2 Vorderseite

Der Apparat ist für den Einbau in eine Arbeitsplatte vorgesehen. Siehe Abbildung. Auf den ganzen Perimeter der Platte die mitgelieferte Dichtmasse verteilen.

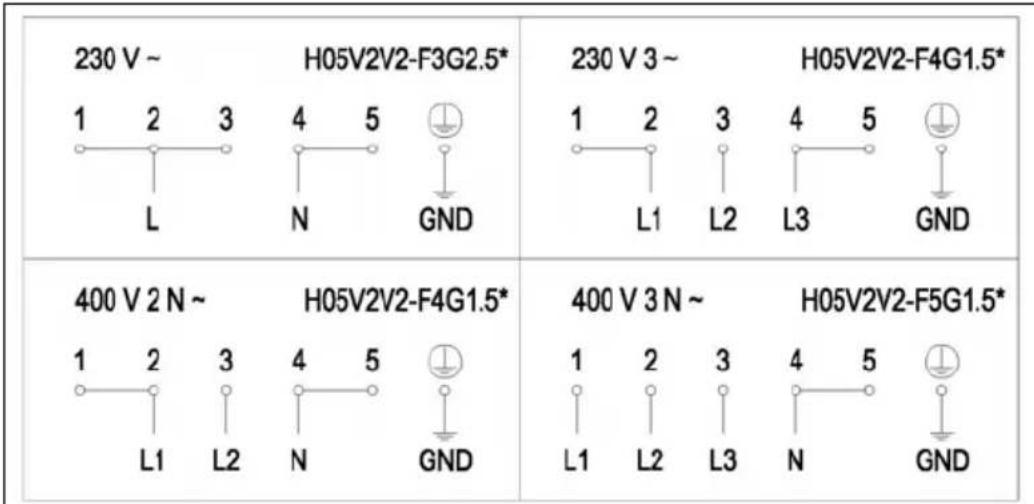

Elektrischer AnschluB

Vor dem Anschluß an das elektrische Netz sich davon überzeugen, daß:

• die Eigenschaften der Anlage mit denen auf dem unter der Ofenplatte angebrachten Leistungsschild übereinstimmen;
• die Anlage mit einem wirksamen Erdanschluss gemäß den geltenden Normen und Gesetzbestimmungen versehen ist. Der Erdanschluss ist gemäß Gesetz verbindlich.

Falls der Apparat nicht mit einem Kabel und/oder mit einem entsprechenden Stecker ausgerüstet ist, muß gleichwertiges Material zur Stromentnahme, wie auf dem Leistungsschild angegeben, und für die Arbeitsstemperatur verwendet werden. Das Kabel damit an keiner Stelle eine Temperatur von mehr als 50^ über der Raumtemperatur erreichen.

Falls ein direkter Anschluß an das Stromnetz gewünscht wird, ist es notwendig einen allpoligen Schalter mit einer Mindestöffnung von 3mm zwischen den Kontakten, gemäß Leistungsschild, zu legen und den geltenden Normen entsprechen. (Das gelbgrüne Erdkabelarf nicht vom Schalter ausgeschaltet werden). Die Steckdose oder der allpolige Schalter müssen bei dem installierten Apparat leicht zu erreichen sein.

Der Hersteller leht eine Verantwortung ab falls oben genannte Ausführungen und die üblichen Unfallnormen nicht eingehalten werden.

Falls das Netzkabel beschädigt ist, muss es durch den Hersteller oder seinen technischen Kundendienst oder in jedem Fall durch eine entsprechend qualifizierte Fachkraft ersetzt werden, um jeder Risiko auszuschlieben.

CE PRODUIT EST CONC U EXCLUSIVEMENT POUR USAGE DOMESTIQUE. LE CONSTRUCTEUR DECLINE TOUTE RESPONSABILITE POUR DOMMAGES ET BLESSURES CAUSES PARUNE INSTALLATION INCORRECTE OU PAR UN USAGE IMPROPRE, ERRONE OU ABSURDE.

Aktivering at timer Funktionen

Desaktivering at timer Funktionen

Fig.5-Abb.5-Afb.5-Pnc.5-Rys.5-Kuva 5.-图5-5.abra-Eik.5.

Fig.6 - Abb.6 - Afb.6 - Pnc.6 - Rys.6 - Kuva 6. - 图6-6. abra - Eik.6.

Teniendo en cuenta el factor de simultaneidad
Bei Gleichzeitigkeitsfaktor
En tenant compte du coefficient de simultanéité.
Considering complementary factor
Tenendo conto del fattore di contemporaneità
In aanmerking de Geleijktijdigheidsfactor
Tomando en consigeração o factor de dimultaneidade
Idet der tages højde for samtidighedsfaktoren
yhtaaikaisuuden huomioonottaen
Samtidighetsfaktorn börtas med i beräkningen
*Aaβavovtacovnoyta npoeEoxovta nKtpa xepiouo
*YHTbBaA qakTOP COBmecTHMOCTH
Biorac pod uwage ich komplementarnosć
Figylembe参加会议的股东及股东代表。
素，控制盘四周要用随产品赠送的防渗水的胶条粘牢。
Ta i betraktning samtidighetsfaktoren

cata C

CNA group

CATA ELECTRODOMÉSTICOS, S.L.

C. Angel Guimerà, 16-17 - 08570 TORELLO (Barcelona) SPAIN

Tel. [phone] - Fax [phone]

www.cnagroup.es - e-mail: [e-mail]
