MANUALE UTENTE TC 904 OR FVI CATA

Istruzioni d'uso e manutenzione per piani

NL

Precalentamento automatico

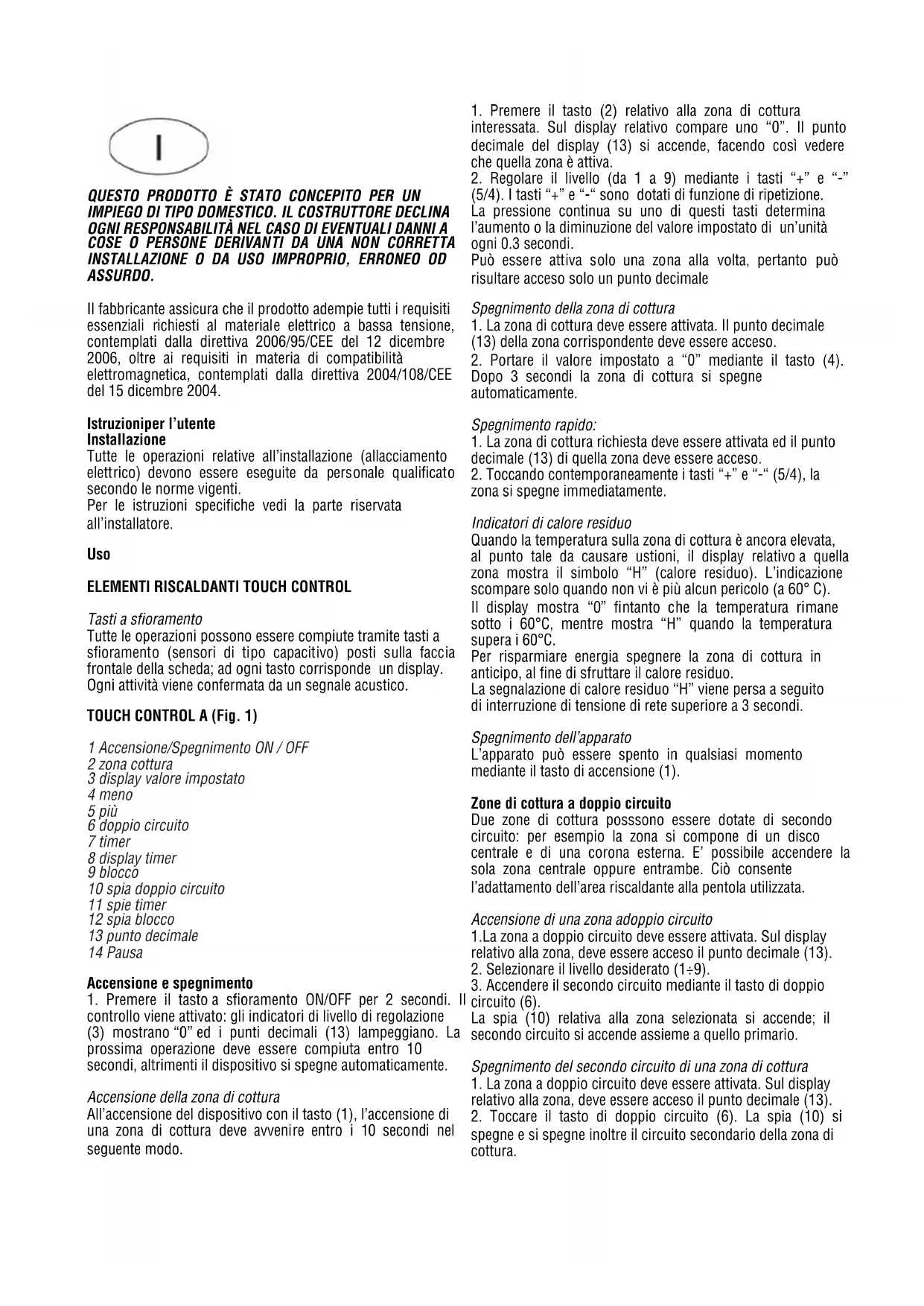

Il fabbricante assicura che il prodotto adempie tutti i requisiti essenziali richiesti al materiale elettrico a bassa tensione, contemplati nella direttiva 2006/95/CEE del 12 dicembre 2006,或者其他 requisiti in materia di compatibilità elettromagnetica, contemplati nella direttiva 2004/108/CEE del 15 dicembre 2004.

Istruzione per l'utente Installazione

Tutte le operazioni relative all'installazione (allacciamento elettrico) devono essere eseguite da personale qualificato secondo le norme vigenti.

Per le istruzioni specifiche vedi la parte riservata all'installatore.

Uso

Tutte le operazioni possono essere compiute tramite tasti a sfioramento (sensori di tipo capacitivo) posti sulla faccia frontale della sched; ad agli tasto corrisponde un display. Ogni attività viene confermata da un segnale acustico.

TOUCH CONTROL A (Fig. 1)

1 Accensione/Spegnimento ON/OFF
2 zona cottura
3 display valor impostato
4meno
5 pi
6' doppio circuito
7 timer
8 display timer
9 blocco
10 spia doppio circuito
11 spietimer
12 spia blocco
13 punto decimale
14 Pausa

Accensione spegnimento

1. Premere il tasto a sfioramento ON/OFF per 2 secondi. I controlo viene attivato: gli indicatori di livello di regolazione (3) mostrano "0" ed i punti decimali (13) lampeggiano. La prossima operazione deve essere compiuta entro 10 secondi, altrimenti il dispositosivo si spelgne automaticamente.

Accensione della zona di cottura

All'accensione del dispositivo con il tasto (1), l'accensione di una zona di cottura delve avvenire entro i 10 secondi nel seguente modo.

1. Premere il tasto (2) relativo alla zona di cottura interessata. Sul display relativo compare uno "0". Il punto decimale del display (13) si accende, facendo così vedere che quella zona è attiva.
2. Regolare il livello (da 1 a 9) mediante i tasti "+" e "-" (5/4). I tasti "+" e "-" sono dotati di funzione di ripetizione. La pressione continua su uno di quosti tasti determina l'autozzo o la diminuzione del valore impostato di un'unità agli 0.3 secondi.

Può essere attiva solo una zona alla volta, pertanto può risultare acceso solo un punto decimale

Spegnimento della zona di cottura

1. La zona di cottura deve essere attivata. Il punto decimale (13) della zona corrispondente deve essere acceso.
2. Portare il valore impostato a "0" mediante il tasto (4). Dop o 3 secondi la zona di cottura si spegne automaticamente.

Spegnimento rapido:

1. La zona di cottura richiesta deve essere attivata ed il punto decimale (13) di quella zona deve essere acceso.
2. Toccando contemporaneamente i tasti "+" e "-" (5/4), la zona si spagne immediatamente.

Indicatori di calore residuo

Quando la temperatura sulla zona di cottura è ancora elevata, al punto tale da causare usioni, il display relativo a quella zona在哪 il symbolo "H" (calore residuo). L'indicazione scompare solo quando non vi è più alcun pericolo (a 60^ ). Il display在哪 "0" faitanto che la temperatura rimane nelle 60^ , perché在哪 "H" quando la temperatura supera la 60^ .

Per risparmiare energia specnere la zona di cottura in anticipo, al fine di sfruttare il calore residuo.

La segnalazione di calorie residuo "H"iene persa a seguito di interruzione di tensione di rete superiore a 3 secondi.

Spegnimento dell'apparato

L'apparato può essere spento in qualsiasi momento mediante il tasto di accensione (1).

Zone di cottura a doppio circuito

Due zone di cottura possesso essere dotate di secondo circuito: per esempio la zona si compone di un disco centrale e di una corona esterna. E'possible accendere la sola zona centrale oppure entrambe. Ciò consente l'adattamento dell'area riscaldante alla pentola utilizzata.

Accensione di una zona adoppio circuito

1.La zona a doppio circuito delve essere attivata. Sul display relativo alla zona, delve essere acceso il punto decimale (13). 2. Selezionare il livello desiderato (1÷ 9)

1. Accendere il secondo circuito mediante il tasto di doppio circuito (6).

La spia (10) relativa alla zona selezionata si accende; il secondo circuito si accende assieme a quello primario.

Spegnimento del secondo circuito di una zona di cottura

1. La zona a doppio circuito delve essere attivata. Sul display relativo alla zona, delve essere acceso il punto decimale (13).
2. Toccare il tasto di doppio circuito (6). La spia (10) si spegne e si spegne inoltre il circuito secondario della zona di cottura.

Blocco dell'apparato o della zona di cottura

Blocco dell'apparato

L'intero apparato può essere bloccato con il tasto di blocco (9), al fine di impedire operazioni non intenzionali. La funzione serveanche come sicurezza per i bambini. Se la funzione di blocco non viene disattivata prima di spegnere l'apparato, alla successiva riaccensione但这a risulterà ancora attivata.

Fintanto che la funzione di blocco è attiva, l'azione sui tasti non ha alcun effetto.

Spegnimento di sicurezza

Se una o più zone di cottura rimangono inavvertamente accese, il controllo provvede a spegnerle automaticamente après un periodo per iltempo.

Nel caso di spegnimento automatico di sicurezza, viene visualizzato il symbolo "H".

Per evitare lo spegnimento automatico è sufficiente toccare il tasto di selezione della zona o i tasti "+" e "-" prima dello scadere del tempo limite.

Preriscaldamento automatico

Questo automatismo amplifica il processo di cottura in quanto non è richiesta la presenza umana durante tutto il ciclo di cottura. La funzione determina un preriscaldamento della zona di cottura alla massima potenza, in modo da portare velocemente la zona alla temperatura di regime. Dopo un duro tempo, il livello di potenza ritorna spontaneamente a quello impostato.

Attivazione del preriscaldamento automatico

1. Selezionare la zona di cottura interessata tramite il tasto (2).
2. Selezionare il livello 9 medianter il tasto "-"; quando selezionare il livello 9 con il tasto "+". Selezionare alla il livello di potenza desiderato, ad esempio il livello 6, con il tasto "-".

Nella modalità di preriscaldamento automatico, il display della relativa zona di cottura alla differentamente il livello impostato ("6") ed il symbolo "A".

Modifica del livello di potenza durante il preriscaldamento automatico

1. La zona interessata deve essere attivata. Il punto decimale (13) della rispettiva zona deve essere acceso.

2. Cambiare livello tramite i tasti "+" e "-". Se il livello viene aumento, il nuovo tempo di preriscaldamento viene calculato considerando quello giornario con la precedente impostazione.

Esempio: Viene selezionato il livello 1, al quale corrisponde un tempo di reriscaldamento di 1'.

Dopo 30", si aumento il livello fino a 4. A quello livlolo tempo di preriscaldamento è di 6'30".

In seguito alla modifica del livello, il preriscaldamento automatico durera più 6' (risultato della sottrazione 6'30'' - 30'' ).

Disattivazione della funzione di preriscaldamento automatico.

Con il symbolo "A" molto sud display della zona:

1. la zona interessata deve essere attivata. Il punto decimale (13) della rispettiva zona deve essere acceso;

2. premere il tasto "-(4) dopo almeno 10 secondi dall'attivazione della funzione.

Funzione Timer

Anche questo automatismo semiclassical il processo di cottura in quanto non è richiesta la presenza umana durante tutto il ciclo di cottura. La zona di cottura verrà spenta automaticamente all'esaurirsi di un tempo impostato. Se nessuna zona viene esplcitamente programmata, alla la funzione di timer funzione semplicamente da contaminuti (s veda il capitolo specifico "funzione timer come contaminuti").

Attivazione della funzione timer

1. la zona interessata deve essere attivata. Il punto decimale (13) della rispettiva zona deve essere acceso.
2. Selezionare un livello tra 1 e 9.
3. Toccare il tasting di timer (7): il display del timer visualizzato ora "00".
4. Selezionare il tempo di cottura (da 0 a 99 minuti) per mezzo dei tasti "+" e "-" (5 e 4).

La funzione di timer si avvia automaticamente entro pochi secondi.

La spia (11) corrispondente alla zona programmata con la funzione timer, si illumina.

Per impostare rapidamente il tempo di cottura, mantenere costamente premuto il tasto "+" o "-".

La funzione timer si applica ad una zona di cottura.

Modifica del tempo di cottura più impostato

Il tempodi cottura più essere modificato in qualsiastimento.

1. la zona interessata deve essere attivata. Il punto decimale (13) della rispettiva zona deve essere acceso.
2. Toccare il tasto di timer (7).
3. Impostare il nuovo tempo con i tasti "+" e "-" (5 e 4).
   Per impostare rapidamente il tempo di cottura, mantenere costamente premuto il tasto "+" o "-".

Disattivazione della funzionetimer

Quando il tempo è scaduto, viene emesso un segnale acustico per la durata di 2 minuti.

Per interrompere in anticipo la segnalazione acustica è sufficiente toccare un taste qualunque.

La zona di cottura è ora spenta.

Se si vuole interrompere il timerprima del suo scadere:

1. la zona interessata deve essere attivata. Il punto decimale (13) della rispettozza deve essere acceso.
2. Toccare il tasto di timer (7).
3. Azzerare il tempo tenendo premuto il tasto "-(4).
   La funzione timer è ora disattivata ma la zona di cottura rimane accesa, fatto che non la si spegne manually.

Spegnimento rapido:

1. la zona interessata deve essere attivata. Il punto decimale (13) della rispettiva zona deve essere acceso.
2. Premendo simultaneamente i tasti "+" e "- (5 e 4), la zona di cottura si spelgne immediatamente. In tal modo viene disattivatoanche il timer.

La funzione timer usata come contaminuti

Se la funzione non viene usata per una zona di cottura specifica,essa cui siere impiegata come semplice contaminuti.

Impostazione del contaminuti Se il disposativo è spento:

1. toccare il tasting di accensione (1);
2. toccare il tasto di timer (7);
3. impostare il tempo desiderato con i tasti "+"e-"

Se il disposativo è acceso ed una zona di cottura è attiva:

1. deselezionare la zona toccando il relative tasto di selezione (2): il punto decimale (13) si spagne;
2. toccare il tasto di timer (7);
3. impostare il tempo desiderato con i tasti "+"e-"

Spegnimento della funzione contaminuti

Quando il tempo è scaduto, viene emesso un segnale acustico per la durata di 2 minuti.

Per interrompere in anticipo la segnalazione acustica è sufficiente toccare un tasto qualunque.

Se si vuole interrompere il timer prima del suo scadere:

1. toccare il tasto di timer (7);
2. azzerare il tempo tenendo premuto il tasto "-(4).

Spegnimento rapido:

1. premendo simultaneamente i tasti "+" e "-" (5 e 4), il timer viene disattivato.

Modalità "pausa"

Attivazione della modalità pausa

Quando le zone di cottura stanno funzionando, si potra fermarle premendo il tasto "pausa" per 1 secondo.

Finché dura la停下a:

I temporizzatori programmati si arrestano e rimangono in detto stato finché dura la pausa.

La modalità pausa può durare al massimo 10 minuti. Se non si annulla in questo intervallo, il Touch Control si spegnerà.

Il Touch Control cui èssere disattivato per mezzo del tasting ON/OFF in qualsiasi momento: in quello caso la modalità pausa sare disattivata.

Disattivazione della modalità pausa:

Premendo il tasting sa pausa e poi uno qualsiasi, si ripristinerà lo stato precedente. In caso di non toccare nessun altro tasting quando quello della pausa per 10 secondi, il Touch Control si spegnerà.

Precauzioni (Fig. 3)

• Nell'uso degli elementi riscaldanti si consigliano recipienti a fondo piatto con diametro uguale o leggermente superiore a quello individato sul piano;
• evitare trabocchi di liquido; pertanto ad ebollizione avvenuta o comunque a liquido riscaldato ridurre l'erogazione di calore;
• non lasciare inserti gli elementi riscaldanti a vuoto o con pentole o tegami vuoti.
• In caso di rottura del piano di cottura, scollegare immediatamente l'apparecchio alla rete, onde evitare shock elettrici.
• Per la pulizia del piano di cottura non si dovrà usare nessun pulitore a vapore.
• Questo appearecchio non dovr èssere usato da persona (incluso bambini) con energia fisiche, sensoriali o mentali ridotte, o che non abbiano la sufficiente esperienza o conoscenza. Potranno uso tanto sorveglianza o se istruite sul suo uso da una persona responsable della loro

sicurezza.

• I bambini dovrebbero essere sorvegliati, per avera la certezza che non giocano con l'apparecchio.

Manutenzione (Fig. 4)

Tracce di fogli di alluminio, residui di cibo spruzzi di grasso, zucchero o cibi fortemente saccariferi devono essere immediamente rimossi dal piano di cottura con un raschietto per evitare possibili danni alla superficie del piano. Pulire con un prodotto idoneo e carta da cucina; risciacquare con acqua e asciugare using an un panno pulito. Non adoperare assolutamente spugne o pagliette abrasive; evitare altresi l'uso di prodotti chimici aggressivi, tipo sgrassanti perorno.

Istruzioni per I'installatore

Installazione

Le presenti istruzioni sono rivolte all'installatore qualificato quale guida all'installazione, regolazione e manutenzione secondo le leggi e le normative in vigore.

Gli interventi devono sempre essere effettuati ad apparecchiatura disinserita elettricamente.

Posizionamento (Fig. 5)

1 Veduta frontale
2 Lato frontale

L'apparecchio è previsto per essere incassato in un piano di lavoro come illustrato nell'apposita figura. Predisporre su tutto il perimetro del piano il signillante a corredo.

Collegamento elettrico

Prima di effettuare l'allacciamento elettrico accertarsi che:

• le caratteristiche dell'impiano siano tali da soddisfare quanto indicato sulla targa matricola applicata sul fondo del piano;

• che l'impianto sia munito di un efficace collegamento di terra secondo le norme e le disposizioni di legge in vigore. La messa a terra è obbligatoria a termini di legge.

Nel caso che l'apparecchiatura non sia munita di cavo e/o di relativa spina utilizzato materiale idoneo per l'assorbimento indicato in targa matricola e per la temperatura di lavoro. Il cavo in nessun punto dovra raggiungere una temperatura superiore di 50^ a quella ambiente.

Desiderando un collegamento diretto alla rete, è necessario interporre un interruptore onnipolare con aperture minima fra i contatti di 3 mm dimensionato per il carico di targa e rispondere alle norme in vigore (il cavo di terra giallo/verde non deve essere interrotto dall'interruttore). La presa o l'interruttore onnipolare devono essere facilemente raggiungibili con l'apparecchiatura installata.

Il costruttore declina agli responsabilità nel caso che quanto sopra e le usuali norme antiinfortunistiche non vengano rispetto.

Se il cavo di alimentazione è danneggiato,esso deve essere sostituito dal costruttore o dal suo servizio assistenza tecnica o comunique da una persona con qualifica similare, in modo da prevenir agli rischio.
