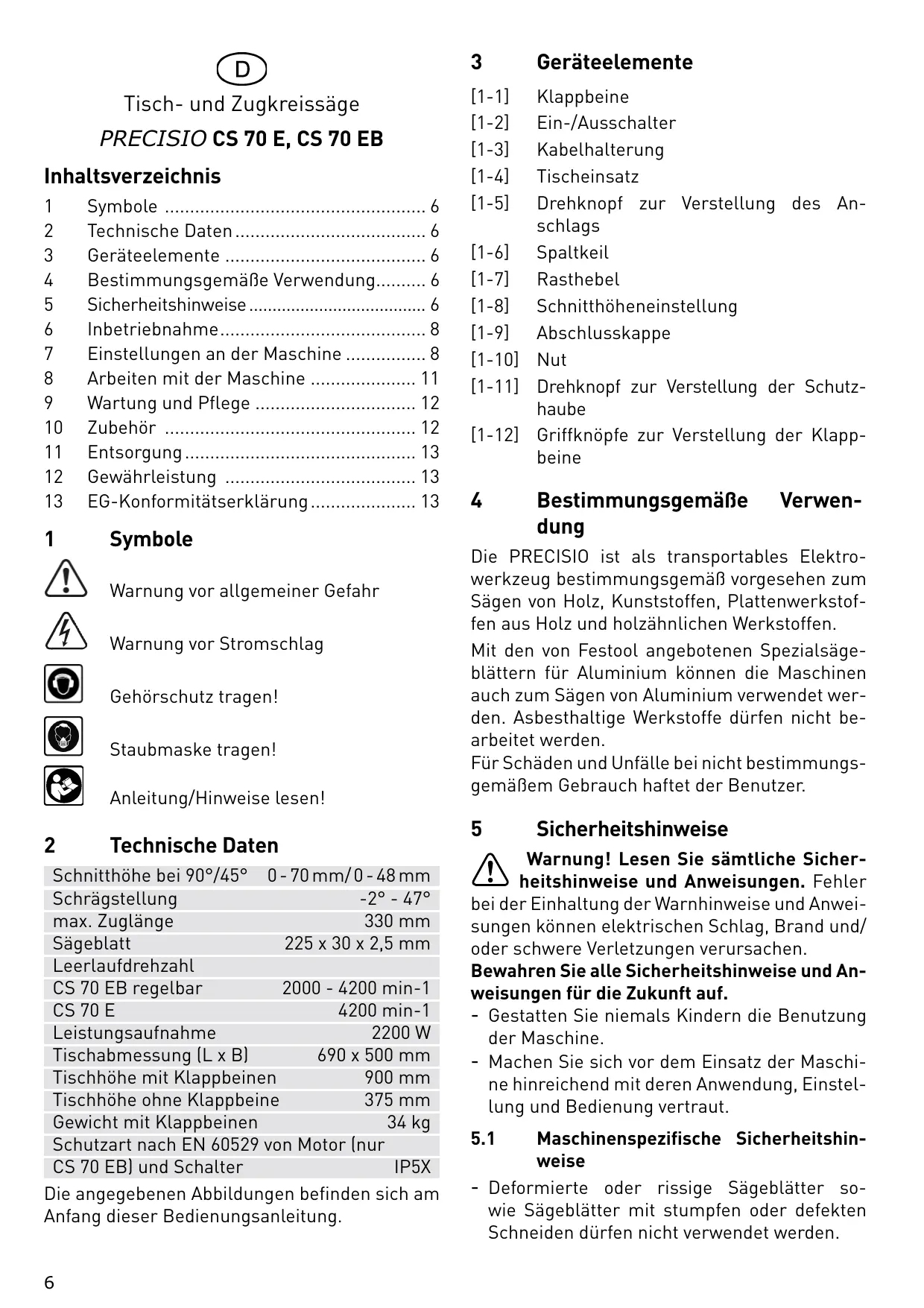

BEDIENUNGSANLEITUNG CS 70 EB FESTOOL

Originalbedienungsanleitung/Ersatzteilliste

Tisch- und Zugkreissäge

• Symbole p. 6
• Technische Daten p. 6
• Geräteelemente p. 6
• Bestimmungsgemäße Verwendung p. 6
• Sicherheitshinweise p. 6
• Inbetriebnahme p. 8
• Einstellungen an der Maschine p. 8
• Arbeiten mit der Maschine p. 11
• Wartung und Pflege p. 12
• Zubehör p. 12
• Entsorgung p. 13
• Gewährleistung p. 13
• EG-Konformitätserklärung Symbole Warnung vor allgemeiner Gefahr Warnung vor Stromschlag Gehörschutz tragen! Staubmaske tragen! Anleitung/Hinweise lesen! p. 13

Technische Daten Schnitthöhe bei 90°/45° 0 - 70 mm/ 0 - 48 mm Schrägstellung -2° - 47° max. Zuglänge 330 mm Sägeblatt 225 x 30 x 2,5 mm Leerlaufdrehzahl CS 70 EB regelbar 2000 - 4200 min-1 CS 70 E 4200 min-1 Leistungsaufnahme 2200 W Tischabmessung (L x B) 690 x 500 mm Tischhöhe mit Klappbeinen 900 mm Tischhöhe ohne Klappbeine 375 mm Gewicht mit Klappbeinen 34 kg Schutzart nach EN 60529 von Motor (nur CS 70 EB) und Schalter IP5X Die angegebenen Abbildungen befinden sich am Anfang dieser Bedienungsanleitung.

Geräteelemente [1-1] [1-2] [1-3] [1-4] [1-5] Klappbeine Ein-/Ausschalter Kabelhalterung Tischeinsatz Drehknopf zur Verstellung des Anschlags [1-6] Spaltkeil [1-7] Rasthebel [1-8] Schnitthöheneinstellung [1-9] Abschlusskappe [1-10] Nut [1-11] Drehknopf zur Verstellung der Schutzhaube [1-12] Griffknöpfe zur Verstellung der Klappbeine

Bestimmungsgemäße dung Verwen- Die PRECISIO ist als transportables Elektrowerkzeug bestimmungsgemäß vorgesehen zum Sägen von Holz, Kunststoffen, Plattenwerkstoffen aus Holz und holzähnlichen Werkstoffen. Mit den von Festool angebotenen Spezialsägeblättern für Aluminium können die Maschinen auch zum Sägen von Aluminium verwendet werden. Asbesthaltige Werkstoffe dürfen nicht bearbeitet werden. Für Schäden und Unfälle bei nicht bestimmungsgemäßem Gebrauch haftet der Benutzer.

Sicherheitshinweise Warnung! Lesen Sie sämtliche Sicherheitshinweise und Anweisungen. Fehler bei der Einhaltung der Warnhinweise und Anweisungen können elektrischen Schlag, Brand und/ oder schwere Verletzungen verursachen. Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf. - Gestatten Sie niemals Kindern die Benutzung der Maschine. - Machen Sie sich vor dem Einsatz der Maschine hinreichend mit deren Anwendung, Einstellung und Bedienung vertraut.

Maschinenspezifische Sicherheitshinweise - Deformierte oder rissige Sägeblätter sowie Sägeblätter mit stumpfen oder defekten Schneiden dürfen nicht verwendet werden. PRECISIO - - Die auf dem Werkzeug angegebene Höchstdrehzahl ist einzuhalten. - Das Werkzeug muss für den zu bearbeitenden Werkstoff geeignet sein. - Sägeblätter aus hochlegiertem Schnellarbeitsstahl (HSS-Stahl) dürfen nicht verwendet werden. - Die Werkzeuge müssen in einem geeigneten Behältnis transportiert und aufbewahrt werden; - Tragen Sie geeignete persönliche Schutzausrüstungen: Hörschutz zur Verminderung des Risikos an Schwerhörigkeit zu erkranken, Schutzbrille, Atemschutz zur Verminderung des Risikos gesundheitsschädlichen Staub einzuatmen, Schutzhandschuhe beim Hantieren mit Werkzeugen und rauen Werkstoffen. - Es dürfen nur Werkzeuge verwendet werden, die EN 847-1 entsprechen. - Vor dem Werkzeugwechsel sowie vor dem Beseitigen von Störungen, wie z. B. Entfernen von eingeklemmten Splittern, ist der Stecker aus der Steckdose zu ziehen. - Beim Sägen von Holz ist die Maschine an ein Absauggerät entsprechend EN 60335-2-69, Staubklasse M, anzuschließen. - Um die Geräuschentwicklung zu minimieren muss das Werkzeug geschärft sein und alle Elemente zur Lärmminderung (Abdeckungen usw.) ordnungsgemäß eingestellt sein. - Die Maschine darf nur benutzt werden, wenn sich alle Schutzeinrichtungen in der vorgesehenen Position befinden und wenn sich die Maschine in gutem Zustand befindet und ordnungsgemäß gewartet ist. - Fehler an der Maschine, einschließlich der trennenden Schutzeinrichtungen oder des Werkzeuges, sind bei Entdeckung sofort dem Wartungspersonal zu melden. Erst nach Behebung der Fehler darf die Maschine wieder benutzt werden. - Falzen oder Nuten ist nur mit einer geeigneten Schutzvorrichtung, z. B. einer Tunnelschutzvorrichtung über dem Sägetisch, erlaubt. - Kreissägen dürfen nicht zum Schlitzen (im Werkstück beendete Nut) verwendet werden. - Die obere Schutzhaube darf nicht als Griff zum Transportieren benutzt werden! - Während des Transports der Maschine muss die obere Schutzhaube den oberen Teil des Sägeblattes abdecken.

- Lange Werkstücke sind durch eine geeignete Vorrichtung so abzustützen, dass diese waagrecht aufliegen. - Für angemessene Raum- oder Arbeitsplatzbeleuchtung ist zu sorgen. - Bedienpersonal muss ausreichend in Anwendung, Einstellung und Bedienung der Maschine geschult sein. - Nehmen Sie beim Sägen, die korrekte Arbeitsposition ein: - vorn an der Bedienerseite; - frontal zur Säge; - neben der Sägeblattflucht. - Bearbeiten Sie kein asbesthaltiges Material. - Entfernen Sie keine Schnittreste oder sonstige Werkstückteile aus dem Schnittbereich, solange die Maschine läuft und die Sägeeinheit sich noch nicht in Ruhestellung befindet. - Ist das Sägeblatt blockiert, schalten Sie die Maschine sofort aus und ziehen Sie den Netzstecker. Entfernen Sie erst danach das verkeilte Werkstück. Emissionswerte Die Geräuschmessungen wurden nach den Angaben in EN 61029 durchgeführt. Die Angaben gelten sowohl für den Betrieb als Zugsäge und als für den Betrieb als Tischkreissäge. Schallleistungspegel Schallleistung-Leerlauf 91 dB(A) Schallleistung-Bearbeitung 103 dB(A) Messunsicherheitszuschlag K = 3 dB Arbeitsplatzbezogene Emissionswerte AP-Emission-Leerlauf 77 dB(A) AP-Emission-Bearbeitung 90 dB(A) VORSICHT Der beim Arbeiten entstehende Schall schädigt das Gehör. Tragen Sie einen Gehörschutz! Bewertete Beschleunigung < 2,5 m/s² Die angegebenen Emissionswerte (Vibration, Geräusch) wurden gemäß den Prüfbedingungen in EN 61029 gemessen, und dienen dem Maschinenvergleich. Sie eignen sich auch für eine vorläufige Einschätzung der Vibrations- und Geräuschbelastung beim Einsatz. Die angegebenen Emissionswerte repräsentieren die hauptsächlichen Anwendungen des Elektrowerkzeugs. Wird jedoch das Elektrowerkzeug für andere Anwendungen, mit anderen Einsatzwerkzeugen oder

ungenügend gewartet eingesetzt, kann dies die Vibrations- und Geräuschbelastung über den gesamten Arbeitszeitraum deutlich erhöhen. Für eine genaue Abschätzung während einem vorgegebenen Arbeitszeitraum sind auch die darin enthaltenen Leerlauf- und Stillstandszeiten der Maschine zu beachten. Dieses kann die Belastung über den gesamten Arbeitszeitraum erheblich erringern. Restrisiken Trotz Einhaltung aller relevanter Bauvorschriften können beim Betreiben der Maschine noch Gefahren entstehen, z. B. durch: - Wegfliegen von Werkstückteilen, - Wegfliegen von Werkzeugteilen bei beschädigten Werkzeugen, - Geräuschemission, - Holzstaubemission.

Inbetriebnahme WARNUNG Unfallgefahr, falls die Maschine bei unzulässiger Spannung oder Frequenz betrieben wird. Die Netzspannung und die Frequenz der Stromquelle müssen mit den Angaben auf dem Typenschild der Maschine übereinstimmen. In Nordamerika dürfen nur Festool Maschinen mit einer Spannungsangabe von 120 V eingesetzt werden.

Montage der Maschine Aufstellen der Maschine Sorgen Sie dafür, dass der Boden um die Maschine eben, in gutem Zustand und frei von lose herumliegenden Gegenständen (z. B. Spänen und Schnittresten) ist. L Die Maschine kann mit oder ohne ausgeklappten Beinen aufgestellt werden. Zum Ausklappen der Beine: Vier Drehknöpfe [1-12] bis zum Anschlag öffnen. Beine ausklappen [1-1] und Drehknöpfe [1-12] festdrehen. Damit die Maschine sicher steht, kann ein Bein durch Verdrehen der Abschlusskappe [1-9] in der Länge verändert werden. Griffknopf montieren Schrauben Sie durch Linksdrehung den mitgelieferten Drehknopf [2-6] in die Zugstange ein.

Schutzhaube montieren Bringen Sie den Spaltkeil [1-6] durch kräftiges Hochziehen [7-2] in die obere Raststellung. Schrauben Sie in dieser Stellung die mitgelieferte obere Schutzhaube mit dem Drehknopf [1-11] am Spaltkeil fest. Transport Verrasten Sie das Sägeaggregat in der Nullposition. Entfernen Sie alle Anbauteile an Ihrer Säge und wickeln Sie das Kabel an der Kabelhalterung auf. Klappen Sie ggf. die Beine ein.

Ein-/Ausschalten L Wegen der hohen Leistungsfähigkeit des Motors empfehlen wir eine 16 A-Sicherung. Zum Einschalten: Drücken Sie den grünen Einschalter [1-2]. Die rote Taste ist der Ausschalter. L Um vor unbefugtem Einschalten zu schützen, wird als Zubehör eine abschließbare Einschaltsperre angeboten.

Einstellungen an der Maschine WARNUNG Unfallgefahr, Stromschlag Ziehen Sie vor allen Arbeiten an der Maschine stets den Netzstecker aus der Steckdose. Electronic Die Maschine besitzt eine Vollwellen-Electronic mit folgenden Eigenschaften: Sanftanlauf Der elektronisch geregelte Sanftanlauf sorgt für einen ruckfreien Anlauf der Maschine. Drehzahlregelung Die Drehzahl lässt sich (nur CS 70 EB) mit dem Stellrad [2-1] stufenlos zwischen 2000 und 4200 min-1 einstellen. Damit können Sie die Schnittgeschwindigkeit dem jeweiligen Werkstoff optimal anpassen. Die vorgewählte Motordrehzahl wird elektronisch konstant gehalten. Dadurch wird auch bei Belastung eine gleichbleibende Schnittgeschwindigkeit erreicht. Überlastsicherung Bei extremer Überlastung der Maschine wird die PRECISIO - Stromzufuhr reduziert. Wird der Motor für einige Zeit blockiert, wird die Stromzufuhr vollständig unterbrochen. Nach Entlastung bzw. Ausschalten ist die Maschine wieder betriebsbereit. Temperatursicherung Bei zu hoher Motortemperatur wird die Stromzufuhr und Drehzahl reduziert. Die Maschine läuft nur noch mit verringerter Leistung, um eine rasche Abkühlung durch die Motorlüftung zu ermöglichen. Nach Abkühlung läuft die Maschine wieder selbständig hoch. Bremse (nur CS 70 EB) Beim Ausschalten wird das Sägeblatt in 3 Sekunden elektronisch bis zum Stillstand abgebremst. Wiederanlaufschutz Der eingebaute Unterspannungsauslöser verhindert, dass die Maschine im Dauerbetriebszustand nach einer Spannungsunterbrechung wieder selbständig anläuft. Die Maschine muss in diesem Fall wieder eingeschaltet werden. Einrichtstellung herstellen Um Einstellungen an der Maschine vorzunehmen, muss die Säge immer in die Einrichtstellung gebracht werden: Bei Anlieferung ist die Säge in Ruhestellung verriegelt. Lösen Sie durch Linksdrehen des Drehknopfes [2-6] die Verriegelung und ziehen Sie die Säge nach vorne. Drücken Sie den Rasthebel [1-7]. Die Säge wird nun in vorderster Stellung verriegelt. Schnitthöhe einstellen Um die Schnitthöhe in Einrichtstellung stufenlos von 0 - 70 mm einzustellen: Drehen Sie an der Schnitthöheneinstellung [18]. L Ein sauberer Sägeschnitt wird erreicht, wenn die eingestellte Schnitthöhe 2 - 5 mm größer ist als die Werkstückdicke. Gehrungswinkel einstellen Das Sägeblatt lässt sich in Einrichtstellung zwischen 0° und 45° schwenken: Öffnen Sie den Drehknopf [2-4]. Stellen Sie den Gehrungswinkel anhand der Skala [2-5] am Drehgriff [2-3] ein.

Schließen Sie den Drehknopf [2-4]. Für genaue Passarbeiten (Hinterschnitte an den Stoßkanten), kann das Sägeblatt um jeweils 2° über die beiden Endstellungen hinaus geschwenkt werden. Dazu halten Sie in der Endstellung die Taste [2-2] gedrückt. Das Sägeblatt kann nun mit dem Drehgriff [2-3] bis -2° bzw. 47° geschwenkt werden. Beim Loslassen der Taste [2-2] sind die 0°- und 45°-Anschläge wieder aktiv.

Werkzeug wechseln Sägeblatt ausbauen Verriegeln Sie die Säge in der Einrichtstellung. Stellen Sie die größte Schrägstellung und die maximale Schnitthöhe ein. Lösen Sie mit dem Drehknopf [5-1] die Festklemmung des Einsatzes. Schieben Sie das Klemmblech nach vorne. Heben Sie den Tischeinsatz [1-4] durch Untergreifen hinten an und nehmen Sie ihn vom Tisch nach hinten ab. Entfernen Sie die Schutzhaube. Schwenken Sie die Abdeckung [5-10] nach hinten. Nehmen Sie den Sechskantstiftschlüssel [5-3] aus der Ablage an der Klappe [5-6] und stecken Sie diesen in die Sägeblatt-Befestigungsschraube. Halten Sie den Spindelstopp [5-2] (hinter dem Sägeblatt) gedrückt und verdrehen Sie mit dem Sechskantstiftschlüssel die Sägewelle soweit bis der Spindelstopp [5-2] einrastet und die Sägewelle blockiert. L Die Sägeblatt-Befestigungsschraube hat ein Linksgewinde. Lösen Sie durch kräftiges Drehen im Uhrzeigersinn die Sägeblatt-Befestigungsschraube und nehmen Sie den Spannflansch und das Sägeblatt ab. Sägeblatt einbauen WARNUNG Verletzungsgefahr Beachten Sie beim Einsatz eines neuen Sägeblattes die Drehrichtung: Die Drehrichtung auf dem Sägeblatt [5-4] muss mit der Drehrichtung der Maschine über-einstimmen.

Legen Sie das Sägeblatt ein. Schrauben Sie das Sägeblatt und den Flansch mit der Sägeblatt-Befestigungsschraube auf der Sägewelle fest. Schließen Sie die Abdeckung [5-10] und montieren Sie die Schutzhaube. Stellen Sie sicher, dass die Abdeckung [5-10] beim Schließen in die Laschen [5-9] eingreift. Stecken Sie den Sechkantstiftschlüssel [5-3] wieder in die Halterung. Um den Tischeinsatz [1-4] in den Tisch einzulegen Setzen Sie dazu das überstehende Federblech [5-5] des Einsatzes zuerst vorne im Tischrahmen ein. Achten Sie dabei darauf, dass die Auflagefläche staubfrei ist. Legen Sie den Einsatz ein und schrauben Sie diesen mit der Klemmung und dem Drehknopf [5-1] fest. Spaltkeil einstellen Wenn die Schutzhaube abmontiert ist, kann der Spaltkeil [1-6] durch kräftiges Ziehen in zwei Raststellungen verstellt werden. Der Spaltkeil wird bei allen Anwendungen, außer bei Verdecktschnitten, in der oberen Raststellung [7-2] verwendet. Nur bei Verdecktschnitten Nehmen Sie die obere Schutzhaube ab. Bringen Sie den Spatkeil durch kräftiges Niederdrücken in die untere Raststellung [7-1]. Bei Ausführung von Verdecktschnitten ist auf eine gute Werkzeugführung besonders zu achten. Drücken Sie dabei das Werkstück fest auf den Tisch. Wählen Sie die Schnittfolge so, dass die bereits ausgeschnittene Werkstückseite nicht Anschlagsseite ist. Bringen Sie nach dem Ausführen von Verdecktschnitten den Spaltkeil [1-6] wieder in die obere Stellung und bringen Sie die Schutzhaube an (siehe Kapitel 6.1). Anschlag Der Anschlag kann an beliebiger Stelle an der Klemmkante an den Sägetisch angebracht werden. Er ist durch seine vielfache Verstellbarkeit als Queranschlag [Bild 1] oder als Längsanschlag [Bild 6] einsetzbar. L Achten Sie aufgrund der Winkligkeit vor dem Anbau des Anschlags darauf, dass die Anbauflächen nicht verschmutzt sind.

WARNUNG Verletzungsgefahr Verwenden Sie den Anschlag nur in fester Position und nicht zum Schieben des Werkstücks! Anschlag montieren Öffnen Sie am Griffknopf [4-4] die Klemmbacken. Legen Sie den Anschlag mit der Führungsleiste [4-5] von oben auf die Klemmleiste. Klemmen Sie mit dem Griffknopf [4-4] das Klemmsegment fest. Der Anschlag bietet folgende Verstellmöglichkeiten: Anschlag auf Klemmsegment verschieben Öffnen Sie den Drehknopf [1-5] und verschieben Sie den Anschlag. Anschlaglineal verschieben Öffnen Sie den Drehknopf [4-1] und verschieben Sie den Anschlag. L Das Anschlaglineal ist auf einer Seite auf 8 mm abgesetzt. Mit dieser Führungsleiste kann der Queranschlag zur Unterstützung des Werkstückes bis an den Sägeschnitt herangeführt sein, ohne dass die obere Schutzhaube abgenommen werden muss. Winkel verstellen Öffnen Sie den Drehknopf [4-2] und heben Sie den Fixierstift [4-3] an. Der drehbare Fixierstift rastet bei den gebräuchlichsten Winkeleinstellungen ein. Anschlagsprofil umsetzen Öffnen Sie den Drehknopf [4-1]. Nehmen Sie das Führungslineal [4-6] ab und drehen Sie dieses um 90°. Setzen Sie das Führungslineal in der vorhandenen Führungsnut ein. [Bild 4] Die Abmessungen des Alu-Profils sind so gewählt, dass sowohl eine hohe Führungsfläche für hohe Werkstücke als auch eine niedrige Führungsfläche für flache Werkstücke vorhanden ist. Längsanschlag Für Längsschnitte wird das Anschlaglineal parallel zum Sägeschnitt gestellt. PRECISIO -

Verwenden Sie für das Hindurchschieben schmaler Werkstücke den Schiebestock [6-1]. Damit der Anschlag nach der Skala an der Tischvorderkante ausgerichtet werden kann, sind die beiden Maßstäbe links und rechts mit Null auf die linke bzw. rechte Schnittkante des Sägeblatts werkseitig eingestellt [7-1]. zusammen, so dass ein Festool Absaugmobil mit Anschlussstutzen Ø 50 mm angeschlossen werden kann.

Splitterschutz einbauen HINWEIS Mit dem Splitterschutz keine Schrägschnitte durchführen. Splitterschutz nach Verwendung abbauen. Öffnen Sie den Drehknopf [5-1]. Schieben Sie das Klemmblech nach vorne. Heben Sie den Tischeinsatz [1-4] hinten an und nehmen Sie diesen ab. Stellen Sie das Sägeblatt auf die minimale Schnitthöhe ein. Schieben Sie den Splitterschutz [8-3] bis zum Anschlag seitlich auf die Halterung [8-1]. Setzen Sie den Tischeinsatz [1-4] ein und schließen Sie den Drehknopf [5-1]. Schalten Sie die Maschine ein und bewegen Sie das Sägeblatt langsam bis zur maximalen Schnitthöhe nach oben. Dadurch wird der Splitterschutz eingesägt. Für die optimale Funktion sollte der erhöhte Teil [84] des Spitterschutzes geringfügig (ca. 0,3 mm) über der Tischoberfläche überstehen. Um die Höhe der Halterung [8-1] zu verstellen, öffnen Sie die beiden Schrauben [8-2]. Verletzungsgefahr Beachten Sie beim Arbeiten mit der Maschine sämtliche Sicherheitshinweise! In der vorderen Stellung (Einrichtstellung) darf mit der Maschine nicht gearbeitet werden. Vergewissern Sie sich vor dem Arbeiten, dass sämtliche Drehknöpfe des Anschlags und der Maschine angezogen sind. Stellen Sie die obere Schutzhaube so ein, dass sie auf dem Werkstück aufliegt und klemmen Sie die Schutzhaube in dieser Stellung mit dem Drehknopf [1-11] fest. L Weitere interessante Informationen zum Arbeiten mit Ihrem Festool Werkzeug finden Sie auf der Internetseite www.festool.de/fuer-zu-hause, z. B.:

• Anwendungsbeispiele – Tipps und Tricks,
• Kostenlose Baupläne zum Download,
• Wissenswertes rund ums Holz - Holzlexikon.

Absaugung WARNUNG Eingeatmeter Staub kann die Atemwege schädigen! Schließen Sie die Maschine stets an eine Absaugung an. Tragen Sie bei stauberzeugenden Arbeiten einen Atemschutz. Die PRECISIO besitzt zwei Absauganschlüsse: obere Schutzhaube [3-7] mit Ø 27 mm und untere Schutzhaube [3-3] mit Ø 35 mm. Zur Führung des oberen Saugschlauches stecken Sie den Schlauchhalter [3-6] an der Klemmleiste des Sägetisches an. Das Absaugset CS 70 AB [3-4] (bei CS 70 EB im Lieferumfang) führt beide Absauganschlüsse

Arbeiten mit der Maschine WARNUNG

Einsatz als Tischkreissäge Beim Tischsägen ist die Säge fest und das Werkstück wird bewegt. Ziehen Sie die Säge nach vorne. Lassen Sie die Säge langsam nach hinten gleiten. Nach wenigen Millimetern können Sie den Rasthebel [1-7] nach unten drücken. Beim weiteren Rückwärtsgleiten rastet der Rasthebel in die Zugstange ein und fixiert die Säge in der Tischmitte (Tischsägenstellung). Verwenden Sie den Anschlag als Längsanschlag [Bild 6], um das Werkstück zu führen. Führen Sie das Werkstück von Hand zu. Verwenden Sie den Schiebestock [6-1], um das Werkstück sicher am Sägeblatt vorbeizuführen. Bei Nichtbenutzung ist der Schiebestock in die Ablage [2-7] zu legen.

Einsatz als Zugsäge Beim Zugsägen ist das Werkstück ruhend und die Säge wird beim Sägevorgang bewegt. Lösen Sie durch Linksdrehung am Drehknopf [2-6] die Verriegelung der Säge. Damit die Bedienelemente für Einstellungen an der Säge bequem zugänglich sind, kann die Säge durch Niederdrücken am Rasthebel [1-7] in vorderster Stellung verriegelt werden. Durch Drehen nach links am Drehknopf [2-6] wird die Verriegelung wieder gelöst. Damit das Werkstück auf dem Sägetisch sicher gehalten werden kann, bauen Sie den Quer- oder Winkelanschlag entsprechend [Bild 1] an. Alternativ dazu können in die Nut [1-10] Schraubzwingen (Zubehör) eingeführt werden, um das Werkstück festzuhalten. Führen Sie den Sägeschnitt durch, indem Sie die Säge mit dem Drehknopf [2-6] nach vorne ziehen. Bewegen Sie das Sägeaggregat nach dem Sägeschnitt wieder ganz nach hinten in seine Ausgangsposition, bevor Sie das Werkstück vom Anschlag nehmen.

Wartung und Pflege WARNUNG Unfallgefahr, Stromschlag Ziehen Sie vor jeglicher Einstellung, Instandhaltung oder Instandsetzung den Netzstecker. Alle Wartungs- und Reparaturarbeiten, die ein Öffnen des Motorgehäuses erfordern, dürfen nur von einer autorisierten Kundendienstwerkstatt durchgeführt werden. Beschädigte Schutzvorrichtungen und Teile müssen bestimmungsgemäß durch eine anerkannte Fachwerkstatt repariert oder ausgewechselt werden, soweit nichts anderes in der Gebrauchsanweisung angegebene ist. Die Maschine ist mit selbstabschaltenden Spezialkohlen ausgerüstet. Sind diese abgenutzt, erfolgt eine automatische Stromunterbrechung und das Gerät kommt zum Stillstand. Warten Sie Ihre Maschine regelmäßig, um deren ordnungsgemäße Funktion sicher zu stellen: - Staubablagerungen durch Absaugen entfernen.

- Führungsstangen sauber halten und regelmäßig fetten. - Zahnräder hinter dem Drehgriff [2-3] sauber halten. - Ein abgenutzter oder beschädigter Tischeinsatz [1-4] ist auszutauschen. - Wenn hinabgefallene Holzsplitter den Absaugkanal der unteren Schutzhaube verstopfen, kann durch Lösen des Drehknopfes [5-8] die Klappe [5-6] einen Spalt von ca. 8 mm geöffnet werden, um die Verstopfung zu beseitigen. - Bei starken Verstopfungen oder Verklemmen von Sägeanschnitten können die Verschlüsse [5-7] mit dem Sechskantstiftschlüssel gelöst werden, so dass die Klappe [5-6] vollständig geöffnet werden kann. Vor Inbetriebnahme ist die Klappe wieder zu schließen. - Wickeln Sie nach Beendigung der Arbeit das Stromkabel auf die Halterungen [1-3] auf. - Ein Dämpfer bewirkt, dass das Sägeaggregat über die gesamte Zuglänge gleichmäßig zurückläuft. Sollte dies nicht der Fall sein, kann der Dämpfer durch die Bohrung [3-5] nachgestellt werden. Filterreinigung (nur CS 70 EB) Wenn die Abschaltzyklen der Temperaturüberwachung (siehe 7.1) ohne extreme Überlastung kürzer werden, müssen Sie den Luftansaugfilter [3-2] reinigen. Lösen Sie den Drehknopf [3-1]. Nehmen Sie den Filtereinsatz heraus. Klopfen Sie den Staub aus oder saugen Sie die Filteroberfläche ab. Setzen Sie den Filter wieder ein. L Ersetzen Sie einen beschädigten Filter durch eine neue Filterpatrone.

Zubehör Verwenden Sie nur das für diese Maschine vorgesehene original Festool Zubehör und Festool Verbrauchsmaterial, da diese System-Komponenten optimal aufeinander abgestimmt sind. Bei der Verwendung von Zubehör und Verbrauchsmaterial anderer Anbieter ist eine qualitative Beeinträchtigung der Arbeitsergebnisse und Einschränkung der Garantieansprüche wahrscheinlich. Je nach Anwendung kann sich der Verschleiß der Maschine oder Ihre persönliche Belastung erhöhen. Schützen Sie daher sich selbst, Ihre Maschine und Ihre Garantieansprü- PRECISIO - che durch die ausschließliche Nutzung von original Festool Zubehör und Festool Verbrauchsmaterial!

Entsorgung Werfen Sie Elektrowerkzeuge nicht in den Hausmüll! Führen Sie die Geräte, Zubehör und Verpackungen einer umweltgerechten Wiederverwertung zu. Beachten Sie dabei die geltenden nationalen Vorschriften. Nur EU: Gemäß Europäischer Richtlinie 2002/96/ EG müssen verbrauchte Elektrowerkzeuge getrennt gesammelt und einer umweltgerechten Wiederverwertung zugeführt werden.

EG-Konformitätserklärung Tisch- und Zugkreissäge Serien-Nr. CS 70 E 491304, 491305, 493474 CS 70 EB 491302, 491303, 493559 Jahr der CE-Kennzeichnung Wir erklären in alleiniger Verantwortung, dass dieses Produkt mit den folgenden Normen oder normativen Dokumenten übereinstimmt: EN 61029-1, EN 61029-2-1, EN 55014-1, EN 55014-2, EN 61000-3-2, EN 61000-3-3 gemäß den Bestimmungen der Richtlinien 2006/42/EG, 2004/108/EG. Gewährleistung Für unsere Geräte leisten wir auf Materialoder Fertigungsfehler Gewährleistung gemäß den länderspezifischen gesetzlichen Bestimmungen, mindestens jedoch 12 Monate. Innerhalb der Staaten der EU beträgt die Gewährleistungszeit 24 Monate (Nachweis durch Rechnung oder Lieferschein). Schäden, die insbesondere auf natürliche Abnützung/Verschleiß, Überlastung, unsachgemäße Behandlung bzw. durch den Verwender verschuldete Schäden oder sonstige Verwendung entgegen der Bedienungsanleitung zurückzuführen sind oder beim Kauf bekannt waren, bleiben von der Gewährleistung ausgeschlossen. Ebenso ausgeschlossen bleiben Schäden, die auf die Verwendung von nichtoriginal Zubehör und Verbrauchmaterialien (z. B. Schleifteller) zurückzuführen sind. Beanstandungen können nur anerkannt werden, wenn das Gerät unzerlegt an den Lieferanten oder an eine autorisierte Festool-Kundendienstwerkstätte zurückgesendet wird. Bewahren Sie Bedienungsanleitung, Sicherheitshinweise, Ersatzteilliste und Kaufbeleg gut auf. Im Übrigen gelten die jeweils aktuellen Gewährleistungsbedingungen des Herstellers. Anmerkung Aufgrund der ständigen Forschungs- und Entwicklungsarbeiten sind Änderungen der hierin gemachten technischen Angaben vorbehalten. Dr. Johannes Steimel

Leiter Forschung, Entwicklung, technische Dokumentation Festool GmbH Wertstr. 20 D-73240 Wendlingen Germany REACh für Festool Produkte, deren Zubehör und Verbrauchsmaterial: REACh ist die seit 2007 in ganz Europa gültige Chemikalienverordnung. Wir als „nachgeschalteter Anwender“, also als Hersteller von Erzeugnissen sind uns unserer Informationspflicht unseren Kunden gegenüber bewusst. Um Sie immer auf den neuesten Stand halten zu können und über mögliche Stoffe der Kandidatenliste in unseren Erzeugnissen zu informieren, haben wir folgende Website für Sie eingerichtet: www. festool.com/reach
