BRUKSANVISNING CS 70 EB FESTOOL

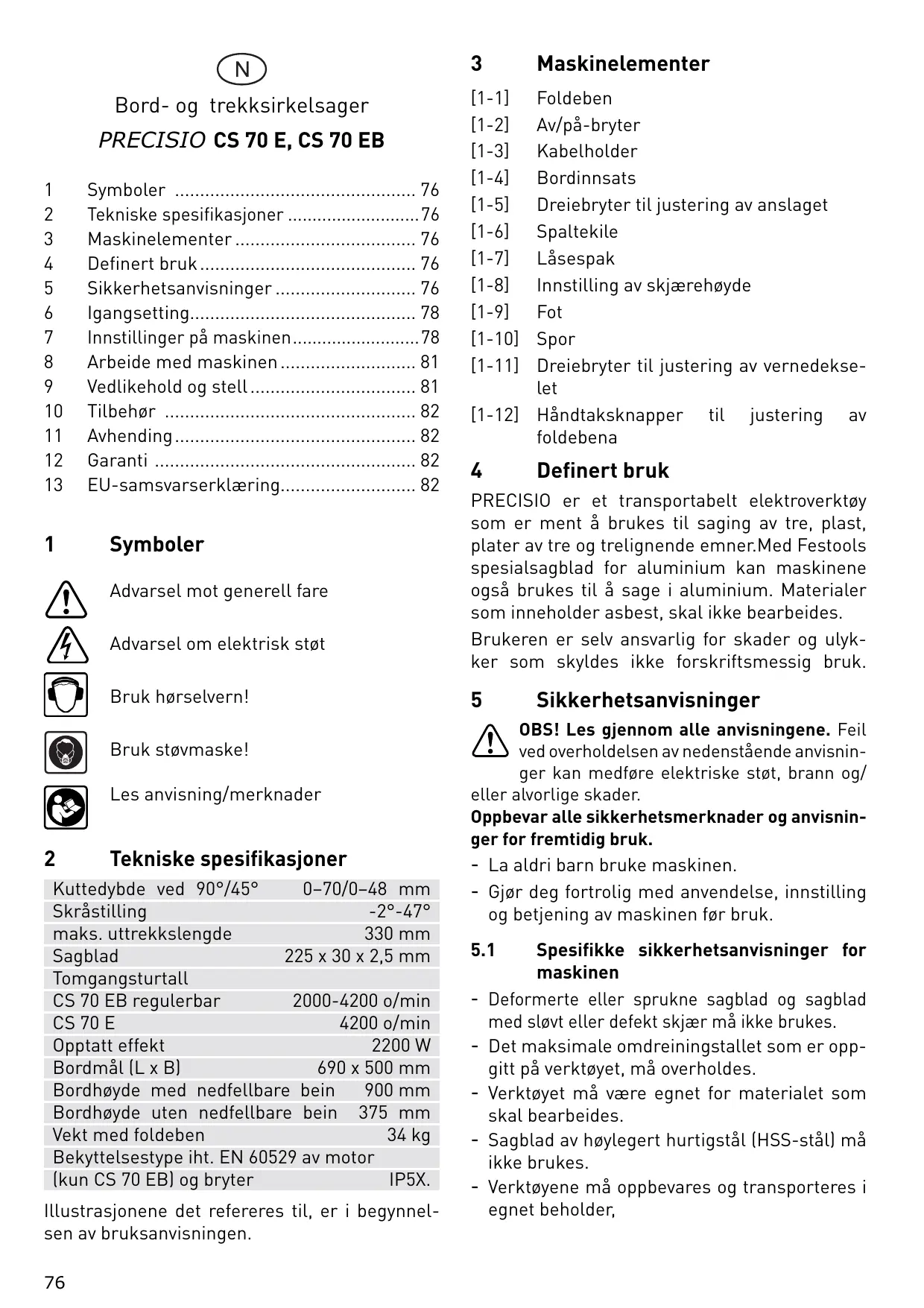

Bord- og trekksirkelsager

Tekniske spesifikasjoner Kuttedybde ved 90°/45° 0–70/0–48 mm Skråstilling -2°-47° maks. uttrekkslengde 330 mm Sagblad 225 x 30 x 2,5 mm Tomgangsturtall CS 70 EB regulerbar 2000-4200 o/min CS 70 E 4200 o/min Opptatt effekt 2200 W Bordmål (L x B) 690 x 500 mm Bordhøyde med nedfellbare bein 900 mm Bordhøyde uten nedfellbare bein 375 mm Vekt med foldeben 34 kg Bekyttelsestype iht. EN 60529 av motor (kun CS 70 EB) og bryter IP5X. Illustrasjonene det refereres til, er i begynnelsen av bruksanvisningen.

Maskinelementer [1-1] [1-2] [1-3] [1-4] [1-5] [1-6] [1-7] [1-8] [1-9] [1-10] [1-11] Foldeben Av/på-bryter Kabelholder Bordinnsats Dreiebryter til justering av anslaget Spaltekile Låsespak Innstilling av skjærehøyde Fot Spor Dreiebryter til justering av vernedekselet [1-12] Håndtaksknapper til justering av foldebena

Definert bruk PRECISIO er et transportabelt elektroverktøy som er ment å brukes til saging av tre, plast, plater av tre og trelignende emner.Med Festools spesialsagblad for aluminium kan maskinene også brukes til å sage i aluminium. Materialer som inneholder asbest, skal ikke bearbeides. Brukeren er selv ansvarlig for skader og ulykker som skyldes ikke forskriftsmessig bruk.

Sikkerhetsanvisninger OBS! Les gjennom alle anvisningene. Feil ved overholdelsen av nedenstående anvisninger kan medføre elektriske støt, brann og/ eller alvorlige skader. Oppbevar alle sikkerhetsmerknader og anvisninger for fremtidig bruk. - La aldri barn bruke maskinen. - Gjør deg fortrolig med anvendelse, innstilling og betjening av maskinen før bruk.

Spesifikke sikkerhetsanvisninger for maskinen Deformerte eller sprukne sagblad og sagblad med sløvt eller defekt skjær må ikke brukes. Det maksimale omdreiningstallet som er oppgitt på verktøyet, må overholdes. Verktøyet må være egnet for materialet som skal bearbeides. Sagblad av høylegert hurtigstål (HSS-stål) må ikke brukes. Verktøyene må oppbevares og transporteres i egnet beholder, PRECISIO - - Bruk egnet personlig verneutstyr: Hørselvern for å redusere risikoen for hørselskader, vernebriller, åndedrettsvern for å redusere risikoen for innånding av helsefarlig støv, vernehansker ved håndtering av verktøy og ubehandlede materialer. - Bruk bare verktøy som er i samsvar med EN 847-1. - Før bytte av verktøy og før utbedring av funksjonsfeil, f.eks. fjerning av splinter som sitter fast, må du trekke støpselet ut av stikkontakten. - Ved saging av tre må maskinen kobles til avsugapparat som tilsvarer EN 60335-2-69, støvklasse M. - For å minimere støyutslippet må du sørge for at verktøyet er riktig slipt/kvesset. Alle elementer for støyreduksjon (deksler osv.) må være riktig innstilt. - Maskinen må bare brukes hvis alle verneanordninger står i riktig posisjon og hvis maskinen er i god stand og forskriftsmessig vedlikeholdt. - Feil på maskinen, inklusive strømbrytende verneinnretninger og verktøy, må rapporteres til vedlikeholdspersonalet umiddelbart. Maskinen kan først tas i bruk når feilen er utbedret. - Falsing og notfresing er bare tillatt med egnet verneinnretning over sagebordet, f.eks. tunnelverneinnretning. - Sirkelsagen skal ikke brukes til slissing (not som slutter i emnet). - Det øverste vernedekselet skal ikke brukes som bærehåndtak! - Under transport av maskinen skal det øverste vernedekselet dekke øverste del av sagbladet. - Lange emner må støttes opp av egnet innretning slik at emnene ligger vannrett. - Det må sørges for tilstrekkelig rom- eller arbeidsplassbelysning - Operatøren må ha tilstrekkelig opplæring i bruk, innstilling og betjening av maskinen. - Sørg for å ha riktig arbeidsstilling når du sager: - foran på betjeningssiden, - frontal mot maskinen, - ved siden av skjærelinjen. - Ikke bearbeid asbestholdig materiale.

- Fjern aldri avskjær fra skjæreområdet mens maskinen går eller hvis sagenheten ikke er i hvileposisjon. - Hvis sagbladet er blokkert, må du straks slå av maskinen og trekke ut nettstøpselet. Fjern så først det fastkilte arbeidsemnet. Emisjonsverdier Støymålingene er utført i henhold til angivelsene i EN 61029. Angivelsene gjelder både for bruk som uttrekkbar sag og som bordsirkelsag. Lydeffektnivå Lydeffekt, tomgang Lydeffekt, arbeid Måleavvikstillegg 91 dB(A) 103 dB(A) K = 3 dB Emisjonsverdier som har med arbeidsplassen å gjøre AP-utslipp, tomgang 77 dB(A) AP-utslipp, arbeid 90 dB(A) FORSIKTIG! Støyen som oppstår ved arbeidet, skader hørselen. Bruk hørselvern! Vurdert akselerasjon < 2,5 m/s² De angitte utslippsverdiene (vibrasjon, støy) er målt i samsvar med EN 61029, og brukes ved sammenligning av maskiner. De er også egnet til en midlertidig vurdering av vibrasjons- og støybelastning under bruk. De angitte utslippsverdiene representerer de viktigste brukstypene til elektroverktøyet. Dersom elektroverktøyet brukes på annen måte eller med andre innsatsverktøy eller etter utilstrekkelig vedlikehold, kan vibrasjons- og støybelastningen bli merkbart høyere i løpet av det totale arbeidstidsrommet. Man må også ta hensyn til maskinens tomgangs- og stillstandsperioder når man skal gjøre en nøyaktig vurdering for et gitt arbeidstidsrom. Dette kan redusere belastningen betraktelig i løpet av totalt arbeidstidsrom. Restrisiko Selv om alle gjeldende byggeforskrifter overholdes, kan det oppstå farlige situasjoner når maskinen er i bruk, for eksempel på grunn av - emnedeler som slynges vekk - verktøydeler som slynges vekk fordi verktøyet er defekt

- støyutslipp - utslipp av trestøv

Igangsetting ADVARSEL! Det er fare for ulykker hvis maskinen brukes med spenning eller frekvens som ikke er tillatt. Nettspenningen og strømkildens frekvens må stemme overens med angivelsene på maskinens typeskilt. I Nord-Amerika er det kun tillatt å bruke Festool-maskiner med spenningsangivelse 120

Montering av maskinen Oppstilling av maskinen L Sørg for at gulvet rundt maskinen er jevnt og i god stand, og at det ikke ligger løse gjenstander der (f.eks. spon og avskjær).Maskinen kan settes opp med eller uten utfoldede ben. For å folde ut bena: åpne de fire dreiebryterne [1-12] til de går i inngrep. Fold ut bena [1-1] og skru dreiebryterene [112] fast. For at maskinen skal stå støtt, kan du endre lengden på bena ved å skru på foten (1-9). Montering av håndtaksknapp Skru den medfølgende dreiebryteren mot venstre [2-6] inn i trekkstangen. Montering av vernedeksel Plasser spaltekilen [1-6] i øvre låsestilling ved å trekke hardt oppover [7-2]. I denne posisjonen skrur du det medfølgende øvre vernedekselet fast på spaltekilen med dreiebryteren [1-11]. Transport Lås sagaggregatet i nullposisjon. Fjern alle påmonterte deler på sagen og vikle kabelen opp på kabelholderen. Klapp sammen beina.

Innstillinger på maskinen ADVARSEL! Fare for ulykker, elektrisk støt Trekk nettstøpselet ut av vegguttaket før alle typer arbeid på maskinen. Electronic Maskinen arbeider med en fullbølgeelektronikk som har følgende egenskaper: Myk oppstart Den elektronisk styrte myke starten sørger for at maskinen starter uten å rykke til. Turtallsregulering Turtallet kan stilles inn trinnløst mellom 2000 og 4200 o/min ved hjelp av stillhjulet [2-1] (kun 70 EB). Med stillhjulet kan du tilpasse kuttehastigheten optimalt uansett materiale. Forhåndsinnstilt motorturtall holdes konstant ved hjelp av elektronikken. Dermed forblir kuttehastigheten jevn også ved belastning. Overbelastningsvern Ved ekstrem overbelastning av maskinen reduseres strømtilførselen. Dersom motoren blokkeres en viss tid, kuttes strømtilførselen fullstendig. Når blokkeringen fjernes eller maskinen slås av, er maskinen klar til bruk igjen. Temperatursikring Ved for høy motortemperatur reduseres strømtilførselen og turtallet. Da går maskinen med redusert effekt, slik at det kan oppnås rask avkjøling ved hjelp av motorluftingen. Når den er avkjølt, går maskinen raskere igjen av seg selv. Bremse (kun CS 70 EB) Når du slår av maskinen, bremses sagbladet elektronisk helt ned i løpet av 3 sekunder. Selvstartvern Den innebygde underspenningsutløseren hindrer at maskinen starter av seg selv igjen etter strømbrudd ved permanent bruk. I slike tilfeller må maskinen slås på igjen. Setting i oppsettposisjon For å foreta innstillinger på maskinen må du sette sagen i oppsettposisjon: PRECISIO - Ved levering er sagen låst i hvileposisjon. Vri dreiebryteren til venstre og løsne [2-6] låsen. Trekk sagen fremover. Trykk på låsespaken [1-7]. Nå låses sagen i fremste posisjon. Innstilling av kuttehøyde For å stille inn kuttehøyden i oppsettposisjonen trinnløst fra 0-70 mm: Drei på kuttehøydeinnstillingen [1-8]. L Du oppnår rene sagkutt når den innstilte kuttehøyden er 2-5 mm større enn tykkelsen på emnet. Innstilling av gjæringsvinkel Sagbladet kan dreies mellom 0° og 45°: Åpne dreiebryteren [2-4]. Still inn gjæreingsvinkel etter skalaen [2-5] på dreiehåndtaket [2-3]. Lukk dreiebryteren [2-4]. Ved nøyaktig tilpasningsarbeid (bakkutt på kantene) kan sagbladet dreies maksimalt 2° ut over de to endeposisjonene. Hold knappen [2-2] nede i endeposisjonen. Sagbladet kan nå dreies inntil -2° og 47° med dreiehåndtaket [2-3]. Når du slipper knappen [22], er 0°- og 45°-anslagene aktive igjen.

Bytte verktøy Ta av sagblad Lås sagen i oppsettposisjon. Still inn største skråstilling og maksimal kuttehøyde. Løsne innsatsen med dreiebryteren [5-1]. Skyv festeplaten forover. Løft bordinnsatsen [1-4] ved å ta tak på undersiden bak. Ta den av bakover fra bordet. Ta av vernedekselet. Drei dekselet [5-10] bakover. Ta unbrakonøkkelen [5-3] ut av festet på klaffen [5-6] og sett den inn i sagbladets festeskrue. Hold nede spindelstoppen [5-2] (bak sagbladet) og drei sagakselen med unbrakonøkkelen helt til spindelstoppen [5-2] går i inngrep og blokkerer sagakselen. L Sagbladets festeskrue er venstregjenget. Løsne sagbladets festeskrue ved vri kraftig mot urviseren. Ta av spennflensen og sagbladet

Ta på sagblad ADVARSEL! Fare for personskader Når du tar i bruk et nytt sagblad, må du legge merke til dreieretningen: Dreieretningen på sagbladet [5-4] må stemme med maskinens dreieretning. Legg i sagbladet. Skru fast sagbladet og flensen på sagakselen med sagbladets festeskrue Lukk dekselet [5-10] og monter vernedekselet. Se til at dekselet [5-10] faller på plass i klaffene [5-9] når det lukkes. Sett unbarkonøkkelen [5-3] tilbake i holderen. For å legge bordinnsatsen [1-4] inn i bordet Sett først den oppstikkende fjærplaten [5-5] på innsatsen inn foran på bordrammen. Se til at flaten er fri for støv. Legg i innsatsen og skru den fast med klemmen og dreiebryteren [5-1]. Stille inn spaltekil Når vernedekselet er avmontert, kan du trekke hardt i spaltekilen [1-6] for å sette den i to låsestillinger . Spaltekilen brukes alltid i øverste låsestilling [7-2], unntatt ved skjulte kutt. Bare ved skjulte kutt Ta av det øverste vernedekselet. Plasser spaltekilen [7-1] i nedre låsestilling ved å trykke hardt nedover. Når du lager skjulte kutt, er det særlig viktig å passe på korrekt verktøyføring. Trykk emnet godt fast mot bordet. Velg kutterekkefølgen slik at siden på emnet det allerede er blitt kuttet i, ikke er anslagsiden. Etter at du har gjort skjulte kutt, må du føre spalteilen [1-6] tilbake til øverste posisjon og sette på vernedekselet (se kapittel 6.1). Anslag Anslaget kan plasseres på ønsket sted på klemkanten på sagbordet. Takket være de allsidige justeringsmuligheten kan anslaget brukes som tverranslag [fig. 1] og som lengdeanslag [fig. 6]. L På grunn av vinklingen må du passe på at flatene ikke er skitne før anslaget monteres.

ADVARSEL! Fare for personskader Bruk anslaget bare i fast posisjon, ikke til å skyve emnet! Montering av anslaget Åpne oppspenningsklemmene på håndtaksknappen [4-4]. Legg anslaget med styreskinnen [4-5] på klemskinnen ovenfra. Klem klemsegmentet fast med håndtaksknappen [4-4]. Anslaget har følgende innstillingsmuligheter: Justering av anslaget på klemsegmentet Åpne dreiebryteren [1-5] og skyv på anslaget. Skyv på anslagslinjalen Åpne dreiebryteren [4-1] og skyv på anslaget. L På den ene side er anslagslinjalen justert inn med 8. Med denne styreskinnen kan tverranslaget som støtter emnet, føres frem til sagsnittet uten at det øverste vernedekselet må tas av. Justering av vinkel Åpne dreiebryteren [4-2] og løft litt på fikseringsstiften [4-3]. Den dreibare fikseringsstiften låses i de vanligste vinkelinnstillingene. Flytting av anslagsprofil Åpne dreiebryteren [4-1]. Ta av styrelinjalen [4-6] og drei den 90°. Sett styrelinjalen i styresporet. [fig. 4] Målene på aluminiumsprofilen er slik at det både er høy styreflate for høye emner og lav styreflate for flate emner. Parallellanslag Ved langsgående kutt stilles anslagslinjalen parallelt med sagsnittet. Bruk matestokken når du skal skyve gjennom smale emner [6-1]. Målestokkene på høyre og venstre side er stilt inn med null på venstre og høyre skjærekant fra fabrikken [7-1], slik at anslaget kan justeres etter skalaen på fremre bordkant.

Montering av splintbeskyttelse Merk Ikke gjør skråsnitt med splintbeskyttelsen. Ta av splintbeskyttelsen etter bruk. Åpne dreiebryteren [5-1]. Skyv festeplaten forover. Løft bakre ende av bordinnsatsen [1-4] og ta den av. Still sagbladet på laveste kuttehøyde Skyv splintbeskyttelsen [8-3] til den går i inngrep på siden av holderen [8-1]. Sett i bordinnsatsen [1-4] og lås dreiebryteren [5-1]. Slå på maskinen og beveg sagbladet langsomt oppover til maksimal kuttehøyde Da sager du inn splintbeskyttelsen. For å oppnå optimal funksjon bør den høyeste delen av [8-4] av splintbeskyttelsen være litt (ca. 0,3 mm) høyere enn overflaten på bordet. For å justere høyden på holderen [8-1] løsner du skruene [8-2].

Avsug FORSIKTIG! Innånding av støv kan skade luftveiene. Koble alltid maskinen til et avsug. Bruk åndedrettsvern ved arbeid som produserer mye støv. PRECISIO har to avsugstilkoblinger: øverste vernedeksel [3-7] med Ø 27 mm og nederste vernedeksel [3-3] med Ø 35 mm. For å styre den øverste avsugslangen fester du slangeholderen [3-6] på sagbordets klemskinne. Avsugssettet CS 70 AB [3-4] (leveres med CS 70 EB) fører begge avsugstilkoblingene sammen, slik at en Festool avsugsmobil med tilkobling Ø 50 mm kan kobles til. PRECISIO -

Før sagaggregatet helt tilbake til utgangsstillingen etter sagingen, før du tar emnet fra anslaget. Arbeide med maskinen ADVARSEL! Fare for personskader Følg alle sikkerhetsanvisningene når du arbeider med maskinen! Det skal ikke arbeides med maskinen i fremre stilling (oppsettstilling). Før du begynner å arbeide må du forsikre deg om at alle dreiebrytere på anslaget og maskinen er skrudd til Still inn det øverste vernedekselet slik at det ligger på emnet. Fest vernedekselet i denne posisjonen med dreiebryteren [1-11]. Bruk som bordsirkelsag Som bordsag står sagen fast og emnet beveges. Trekk sagen forover. La sagen gli langsomt bakover. Etter få millimeter kan du trykke ned låsespaken [1-7]. Hvis sagen glir lenger bakover, låser du låsespaken i trekkstangen og fikserer sagen på midten av bordet (bordsagingsstilling) Bruk anslaget som parallellanslag [fig. 6] for å styre emnet. Mat inn emnet med hånden. Bruk matestokken [6-1] for å føre emnet trygt forbi sagbladet. Når matestokken ikke brukes, skal den legges i holderen [2-7]. Bruk som uttrekkbar sag Brukt som uttrekkbar sag beveges sagen mens emnet ligger i ro. Vri dreiebryteren [2-6] til venstre for å låse opp sagen. Ved å trykke ned låsespaken [1-7] i fremste posisjon kan du låse sagen. Slik er betjeningselementene for innstilling av sagen lett tilgjengelige. Drei til venstre på dreiebryteren [2-6] for å låse opp igjen. For å sikre at emnet er sikkert festet på sagbordet, monterer du tverr- eller parallellanslaget i henhold til [fig. 1]. Alternativt kan det føres inn skrutvinger (ekstrautstyr) i sporet [1-10] for å sikre at emnet sitter fast. Sag ved å føre sagen fremover med dreiebryteren [2-6].

Vedlikehold og stell ADVARSEL! Fare for ulykker, elektrisk støt Trekk ut støpselet før all slags innstilling, vedlikehold eller klargjøring. Alle vedlikeholds- og reparasjonsarbeider som krever at motorhuset åpnes, skal bare gjennomføres av et autorisert kundeserviceverksted. Alle deler må være montert riktig, de må oppfylle alle betingelser for å sikre feilfri drift av trykkluftverktøyet. Maskinen er utstyrt med selvutkoblende spesialkull Når kullet er slitt ned, brytes strømmen automatisk, og apparatet stopper. Vedlikehold maskinen regelmessig, slik at den fungerer forskriftsmessig: - Fjern støvavleiringer med støvsuger. - Hold styrestengene rene og påfør fett regelmessig. - Hold tannhjulene bak dreiehåndtaket [2-3] rene. - En slitt eller defekt bordinnsats [1-4] må skiftes ut. - Dersom avsugskanalen på det nedre vernedekselet er tilstoppet av tresplinter, kan du åpne klaffen [5-6] ca. 8 mm ved å løsne dreiebryteren [5-8]. Da kan du fjerne tilstoppingen. - Ved sterk tilstopping eller fastklemt avkapp kan festene [5-7] løsnes med unbarkonøkkelen, slik at klaffen [5-6] kan åpnes helt opp. Klaffen må festes før maskinen tas i bruk igjen - Etter at arbeidet er avsluttet, skal kabelen kveiles opp på holderne (1-3). - En demper gjør at sagen går jevnt tilbake i hele uttrekkslengden. Dersom dette ikke er tilfellet, kan demperen etterjusteres gjennom hullet [3-5]. Rengjøring av filter (kun CS 70 EB) Når temperaturovervåkningens utkoblingssykluser (se 7.1) blir kortere uten ekstrem overbelastning, må du rengjøre luftfilteret [3-2]. Løsne dreiebryteren [3-1]. Ta ut filterinnsatsen.

Tilbehør Bruk bare originalt Festool-tilbehør og Festoolforbruksmateriale som er laget til denne maskinen, siden disse systemkomponentene er optimalt tilpasset til hverandre. Ved bruk av tilbehør og forbruksmateriale fra andre tilbydere senker kvaliteten på arbeidsresultatet og en sannsynlig innskrenking av garantien. Alt etter bruk kan slitasjen på maskinen eller den personlige belastningen på deg økes. Beskytt derfor deg selv, maskinen og din garantirett ved kun å benytte originalt Festool-tilbehør og Festool-forbruksmateriale.

Avhending Kast aldri elektroverktøy i husholdningsavfallet! Returner maskin, tilbehør og emballasje til et miljøvennlig gjenvinningsanlegg. Følg bestemmelsene som gjelder i ditt land. Kun EU: I henhold til EU-direktiv 2002/96/EF skal elektroverktøy som ikke lenger skal brukes, samles separat og returneres til et miljøvennlig gjenvinningsanlegg.

Garanti Vi garanterer mot material- eller produksjonsfeil på våre maskiner i henhold til nasjonale lover, men minst 12 måneder. Innenfor EU er garantiperioden 24 måneder (kvittering eller leveringsseddel må fremlegges som bevis). Skader som skyldes naturlig slitasje, overbelastning, ufagmessig behandling eller skader som er forårsaket av brukeren eller bruk som ikke er i henhold til bruksanvisningen eller som var kjent ved kjøp, dekkes ikke av garantien. Skader som skyldes bruk av ikke-originalt tilbehør og forbruksmateriell (f.eks. slipetallerkener), dekkes heller ikke av garantien. Reklamasjoner godkjennes kun dersom maskinen sendes umontert tilbake til leverandøren eller et autorisert Festool service-

senter. Oppbevar bruksanvisningen, sikkerhetsforskrifter, reservedelsliste og kjøpsbevis på et trygt sted. Ellers gjelder de til enhver tid gjeldende garantibetingelsene fra produsenten. Merknad På grunn av fortløpende forsknings- og utviklingsarbeid tas det forbehold om endringer i de tekniske opplysningene i dokumentet.
