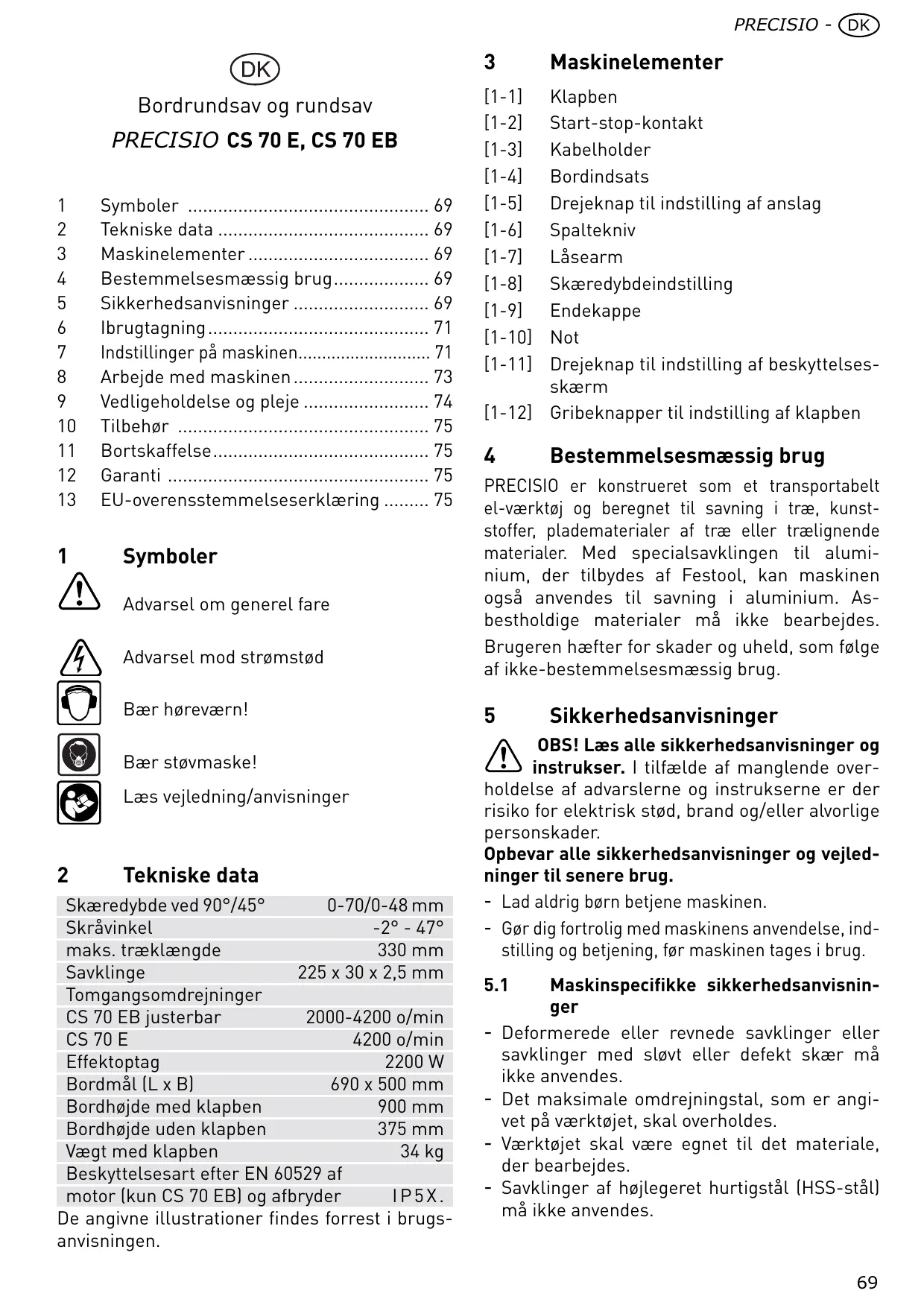

BRUGSANVISNING CS 70 EB FESTOOL

Bordrundsav og rundsav

Tekniske data Skæredybde ved 90°/45° 0-70/0-48 mm Skråvinkel -2° - 47° maks. træklængde 330 mm Savklinge 225 x 30 x 2,5 mm Tomgangsomdrejninger CS 70 EB justerbar 2000-4200 o/min CS 70 E 4200 o/min Effektoptag 2200 W Bordmål (L x B) 690 x 500 mm Bordhøjde med klapben 900 mm Bordhøjde uden klapben 375 mm Vægt med klapben 34 kg Beskyttelsesart efter EN 60529 af motor (kun CS 70 EB) og afbryder IP5X. De angivne illustrationer findes forrest i brugsanvisningen. Maskinelementer [1-1] [1-2] [1-3] [1-4] [1-5] [1-6] [1-7] [1-8] [1-9] [1-10] [1-11] Klapben Start-stop-kontakt Kabelholder Bordindsats Drejeknap til indstilling af anslag Spaltekniv Låsearm Skæredybdeindstilling Endekappe Not Drejeknap til indstilling af beskyttelsesskærm [1-12] Gribeknapper til indstilling af klapben

Bestemmelsesmæssig brug PRECISIO er konstrueret som et transportabelt el-værktøj og beregnet til savning i træ, kunststoffer, pladematerialer af træ eller trælignende materialer. Med specialsavklingen til aluminium, der tilbydes af Festool, kan maskinen også anvendes til savning i aluminium. Asbestholdige materialer må ikke bearbejdes. Brugeren hæfter for skader og uheld, som følge af ikke-bestemmelsesmæssig brug.

Sikkerhedsanvisninger OBS! Læs alle sikkerhedsanvisninger og instrukser. I tilfælde af manglende overholdelse af advarslerne og instrukserne er der risiko for elektrisk stød, brand og/eller alvorlige personskader. Opbevar alle sikkerhedsanvisninger og vejledninger til senere brug. - Lad aldrig børn betjene maskinen. - Gør dig fortrolig med maskinens anvendelse, indstilling og betjening, før maskinen tages i brug.

Maskinspecifikke sikkerhedsanvisninger Deformerede eller revnede savklinger eller savklinger med sløvt eller defekt skær må ikke anvendes. Det maksimale omdrejningstal, som er angivet på værktøjet, skal overholdes. Værktøjet skal være egnet til det materiale, der bearbejdes. Savklinger af højlegeret hurtigstål (HSS-stål) må ikke anvendes.

- Værktøjerne skal opbevares og transporteres i dertil egnede beholdere; - Brug egnede personlige værnemidler: høreværn for at mindske risikoen for øreskader, beskyttelsesbriller, åndedrætsværn for at mindske risikoen for indånding af sundhedsskadeligt støv, beskyttelseshandsker til brug ved håndtering af værktøj og grove materialer. - Der må kun anvendes værktøj, som opfylder EN 847-1. - Før omstilling af værktøj samt før udbedring af fejl, som fx fjernelse af fastklemte spåner, skal stikket trækkes ud af stikdåsen. - Før savning skal maskinen tilsluttes en udsugningsenhed i henhold til EN 60335-2-69, støvklasse M. - For at minimere støjudviklingen bedst muligt skal værktøjet være slebet, og alle dele til støjreduktion (afdækninger osv.) skal være indstillet korrekt. - Maskinen må kun anvendes, hvis alle beskyttelsesanordninger sidder i den rigtige position, og hvis maskinen er i god stand og korrekt vedligeholdt. - Fejl på maskinen inklusive de afskærmende beskyttelsesanordninger eller værktøjet, skal meddeles vedligeholdelsespersonalet, så snart de opdages. Først når fejlen er blevet afhjulpet, må maskinen benyttes igen. - Falsning eller notfræsning er kun tilladt med en dertil egnet beskyttelsesanordning, fx en tunnelformet beskyttelsesenhed over savebordet. - Rundsave må ikke anvendes til udskæring af slidser (afsluttet not i materialet). - Den øvre beskyttelsesskærm må ikke anvendes som transportmulighed! - Under transport af maskinen skal den øvre beskyttelsesskærm dække over den øverste del på savklingen. - Lange arbejdsemner skal støttes af en dertil egnet anordning, så de ligger vandret. - Det skal sikres, at rum- og arbejdspladsbelysning er tilstrækkelig. - Brugerne skal være tilstrækkeligt instrueret i anvendelsen, indstillingen og betjeningen af maskinen. - Sørg for at indtage den korrekte arbejdsposition under savningen: - foran på operatørsiden; - med front mod maskinen; - ved siden af skærelinjen. - Bearbejd aldrig asbestholdig materiale.

- Fjern ikke skærerester eller andre arbejdsemnedele fra skæreområdet, mens maskinen er tændt, og saveenheden ikke er i hvileposition. - Hvis savklingen er blokeret, skal maskinen slukkes omgående og netstikket trækkes ud. Fjern først derefter det fastklemte arbejdsemne. Emissionsværdier Støjmålinger er udført i henhold til anvisningerne i EN 61029. Anvisningerne gælder både for driftsanvendelse som træksav og bordrundsav. Lydeffekt Lydeffekt-tomgang 91 dB(A) Lydeffekt-drift 103 dB(A) Tillæg for måleusikkerhed K = 3 dB Arbejdspladsrelaterede emissionsværdier AP-emission-tomgang 77 dB(A) AP-emission-drift 90 dB(A) FORSIGTIG Den støj, der opstår under arbejdet, er skadelig for hørelsen. Bær høreværn! Vurderet acceleration < 2,5 m/s² De angivne emissionsværdier (vibration, støj) blev målt i henhold til prøvebetingelserne i EN 61029 og tjener til sammenligning af maskiner. De kan også bruges til foreløbig bedømmelse af vibrations- og støjbelastningen ved brug. De angivne emissionsværdier gælder ved almindelig brug af elværktøjet. Hvis elværktøjet bruges til andre opgaver eller med andre værktøjer, eller hvis det vedligeholdes utilstrækkeligt, kan vibrations- og støjbelastningen stige betragteligt over tid. For at opnå en præcis vurdering inden for et angivet tidsrum skal maskinens anførte tomgangs- og stilstandstider også tages med i betragtning. Det kan nedsætte belastningen over det samlede arbejdstidsrum betydeligt. Restrisici På trods af overholdelse af alle relevante byggeforskrifter kan der opstå faresituationer, når maskinen betjenes, fx gennem: - vækflyvende materialedele; - vækflyvende værktøjsdele ved defekt værktøj, - lydemissioner, - emission af træstøv.

Ibrugtagning ADVARSEL Fare for ulykke, hvis maskinen kører med ikke tilladt spænding eller frekvens. Forsyningsspændingen og strømkildens frekvens skal stemme overens med angivelserne på maskinens typeskilt. I Nordamerika må der kun bruges Festoolmaskiner med en spændingsangivelse på 120 V.

Montering af maskinen Opstilling af maskinen Sørg for, at gulvet under maskinen er plant, i god tilstand, og at der ikke ligger løse genstande rundt omkring (fx spåner og skærerester). L Maskinen kan opstilles med eller uden udklappede ben. Udklapning af ben: skru de fire drejeknapper [1-12] helt ud indtil anslag. Klap benene ud [1-1] og skru drejeknapperne [1-12] fast. Til stabilisering af maskinen, er det muligt at forlænge et af benene ved at dreje på endekappen [1-9]. Montering af holdeknap Skru den medleverede drejeknap [2-6] mod venstre ind i trækstangen. Montering af beskyttelsesskærm Placer spaltekniven [1-6] i øverste låseposition ved at trække kraftigt opad [7-2]. Skru i denne position den medleverede øvre beskyttelsesskærm fast på spaltekniven ved hjælp af drejeknappen [1-11]. Transport Lås savaggregatet i nulposition. Fjern alle påbygningsdele på saven, og vikl kablet op på kabelholderen. Klap benene ind.

Til-/frakobling L Som følge af motoreffekten anbefaler vi en 16 A-sikring. Start: tryk på den grønne startknap [1-2]. Den røde knap er sluk-knappen. L Til beskyttelse mod uautoriseret start af maskinen, tilbydes en aflåselig startspærre som ekstraudstyr.

Indstillinger på maskinen ADVARSEL Fare for ulykke, elektrisk stød Træk altid netstikket ud af stikkontakten før arbejde på maskinen. Electronic Maskinen er forsynet med en helperiodeelektronik med følgende egenskaber: Softstart Den elektronisk styrede softstart sørger for, at maskinen starter uden ryk. Hastighedsregulering Omdrejningstallet kan (kun CS 70 EB) indstilles trinløst mellem 2000 og 4000 o/min med stillehjulet [2-1]. På den måde kan skærehastigheden indstilles optimalt til det pågældende materiale. Det forvalgte omdrejningstal holdes konstant ved hjælp af elektronikken. Derved holdes en jævn skærehastighed også under belastning. Overbelastningssikring Ved ekstrem overbelastining af maskinen reduceres strømtilførslen. Såfremt motoren blokeres for en tid, afbrydes strømtilførslen helt. Efter aflastning, hhv. afbrydelse af maskinen er denne atter driftsklar. Temperatursikring Ved for høj motortemperatur reduceres strømtilførsel og omdrejningstal. Maskinen drives nu kun med nedsat effekt, for således at øge nedkølingen gennem motorventilationen. Efter nedkøling kører maskinen af sig selv op i fart igen. Bremse (kun CS 70 EB) Når der slukkes, bremses savklingen elektronisk i løbet af 3 sekunder. Beskyttelse mod genstart En indbygget underspændingsudløser forhindrer. at maskinen i driftstilstand starter af sig selv efter strømafbrydelse. Maskinen skal i så fald startes igen. Etablering af indstillingsposition For at kunne foretage indstillinger på maskinen, skal saven altid positioneres i indstillingsposition: Ved levering er saven fastlåst i hvilestilling. Lås op ved at dreje drejeknappen [2-6] mod venstre og træk saven fremad.

Tryk på låsearmen [1-7]. Saven låses derved i forreste position. Montering af savklinge

Indstilling af skæredybde Trinløs indstilling af skæredybde fra 0-70 mm: Drej på indstillingen til skæredybde [1-8]. L Det reneste savsnit opnås ved, at skæredybden indstilles til at være 2-5 mm større end materialetykkelsen. Fare for kvæstelser Under isætning af savklingen, vær da opmærksom på dens drejeretning: savklingens [5-4] drejeretning skal stemme overens med maskinens drejeretning. Sæt savklingen i. Skru savklinge og flange fast på savakslen med savklinge-spændsskruen. Luk afdækningen [5-10] og monter beskyttelsesskærmen. Kontroller, at afdækningen [5-10] under lukningen griber ind i laskerne [5-9]. Læg sekskantnøglen [5-3] tilbage på plads i holderen.

Indstilling af geringsvinkel I indstillingsposition kan savbladet drejes mellem 0° og 45°: Løsn drejeknappen [2-4]. Indstil geringsvinklen ved hjælp af skalaen [25] på drejehåndtaget [2-3]. Spænd drejeknappen [2-4]. Til spræcisions-tilpasningsarbejder (bagsnit på stødkanter), kan savklingen svinges 2° ud over begge endepositioner. Hold i den forbindelse tasten [2-2] trykket ind i endeposition. Savklingen kan derefter svinges indtil -2°, hhv. 47° med drejehåndtaget [2-3]. Når tasten [2-2] slippes, aktiveres 0°- og 45°-anslagene igen.

Omstilling af værktøj Afmontering af savklinge Lås saven fast i indstillingsposition. Indstil den højeste skråvinkel og den maksimale skæredybde. Løsn fastklemningen af indsatsen med drejeknappen [5-1]. Skub klemmepladen fremad. Løft bordindsatsen [1-4] bagerst ved understøtning og løft den bagud og væk fra bordet. Fjern beskyttelsesskærmen. Vip afskærmningen [5-10] bagud. Tag sekskantnøglen [5-3] ud af holderen ved klappen [5-6] og sæt denne i fastgørelsesskruen til savklingen. Hold spindelstoppet [5-2] (bag savklingen) presset ind, og drej savakslen med sekskantsnøglen indtil spindelstoppet [5-2] fastlåses og derved blokerer savakslen. L Fastgørelsesskruen til savklingen har venstregevind. Løsn spændskruen til savklingen ved at dreje kraftigt i urets retning og fjern spændflange og savklinge.

ADVARSEL Bordindsatsen [1-4] lægges ned i bordet ved Sæt først det fremstående fjederstykke [5-5] til indsatsen ned foran i bordrammen. Kontroller, at pålægningsfladen er fri for støv. Læg indsatsen i og skru denne fast med klemmeanordningen og drejeknappen [5-1]. Indstilling af spaltekniven Når beskyttelsesskærmen er afmonteret, kan spaltekniven [1-6] ved et kraftigt træk justeres ind i to låsepositioner. Spaltekniven står altid i øverste låseposition [7-2], med undtagelse af skjult skæring. Gælder kun skjult skæring Fjern den øvre beskyttelsesskærm. Placer spaltekniven i nedre låseposition ved at trykke kraftigt nedad [7-1]. Under skjult skæring skal man være særligt opmærksom på god værktøjsstyring. Tryk materialeemnet godt fast til bordet. Snittene skal udføres i en sådan rækkefølge, at den materialeside, som allerede er skåret, ikke anvendes som anslagsside. Efter skjult skæring, skal spaltekniven [1-6] igen placeres i øvre position og beskyttelsesskærmen monteres (se kapitel 6.1). Anslag Anslaget kan positioneres frit på savbordets klemmekant. Det fleksible justeringskoncept muliggør anvendelse som tværanslag [billede 1] eller længdeanslag [billede 6].

L Til sikring af perfekte vinkler, skal man før indstilling af anslaget kontrollere, at påbygningsfladerne er rene. ADVARSEL Fare for kvæstelser Anvend kun anslaget i fastlåst position og ikke til at skubbe materieleemnet med! Montering af anslag Åbn klemmebakkerne på holdeknappen [4-4]. Læg anslaget med styrelisten [4-5] ned på klemmelisten ovenfra. Klem klemstykket fast ved hjælp af holdeknappen [4-4]. Anslaget kan justeres på følgende måder: Skub anslaget på klemstykket Åbn drejeknappen [1-5] og juster anslaget. Forskyd anslagslinealen Åbn drejeknappen [4-1] og juster anslaget. L Anslagslinealen er begrænset til 8 mm på den ene side. Med denne styreliste kan tværanslaget føres hen til savsnittet for dermed at understøtte materialeemnet, uden at den øvre beskyttelsesskærm behøver at fjernes. Vinkeljustering Åbn drejeknappen [4-2] og løft fixerstiften [43]. Den drejelige fikserstift låser fast i de mest almindelige vinkelinstillinger. Omstilling af anslagsprofil Løsn drejeknappen [4-1]. Fjern styrelinealen [4-6] og drej den 90°. Sæt styrelinealen ind i styrenoten. [Billede 4] Aluprofilets dimensioner er udlagt på en måde, så både høje styreflader til høje emner som lave styreflader til fladere emner kan anvendes. Længdeanslag Længdesnit udføres med anslagslinealen placeret parallelt til savsnittet. Til forarbejdning af smalle emner anvendes skydestokken [6-1]. Hvis anslaget skal kunne indstilles til skalaen på bordets forkant, skal begge målestokke til venstre og højre indstilles til nul på savklingens venstre, hhv. højre snitflade [7-1].

Indbygning af spånbeskyttelse Bemærk Udfør IKKE skråsnit med spånbeskyttelsen. Afmonter spånbeskyttelsen efter brug. Løsn drejeknappen [5-1]. Skub klemmepladen fremad. Løft bagenden af bordindsatsen [1-4] og afmonter den. Indstil savklingen til den mindste skæredybde. Skyd spånbeskyttelsen [8-3] sideværts til anslaget på holderen [8-1]. Monter bordindsatsen [1-4] og spænd drejeknappen [5-1] til. Tænd for maskinen og flyt langsomt savklingen op til den maksimale skæredybde. Derved saves spånbeskyttelsen til. Optimal funktion opnås bedst, hvis den forhøjede del [8-4] af spånbeskyttelsen står en smule (ca. 0,3 mm) over bordets overflade. Justering af holderens [8-1] højde foretages ved at løsne begge skruer [8-2].

Udsugning FORSIGTIG Indånding af støv kan skade luftvejene! Tilslut altid maskinen til en udsugning. Brug åndedrætsværn ved støvende arbejde. PRECISIO har to udsugningsslanger: øvre beskyttelsesskærm [3-7] med Ø 27 mm og nedre beskyttelseskærm [3-3] mit Ø 35 mm. Stik slangeholderen [3-6] på savbordets klemliste til føring af udsugningsslangen. Udsugningssæt CS 70 AB [3-4] (hos CS 70 EB en del af leveringen) forbinder begge udsugningsstudser, således at en Festool udsugningsmobil med tilslutningsstudser Ø 50 mm kan tilsluttes.

Arbejde med maskinen ADVARSEL Fare for kvæstelser Under arbejde med maskinen skal alle sikkerhedsanvisninger overholdes! I forreste position (indstillingsposition) må der ikke arbejdes på maskinen. Kontroller før arbejdet begynder, at samtlige drejeknapper på anslag og maskine er spændt ordentligt.

Placer den øvre beskyttelsesskærm, så den ligger på materialeemnet og tryk beskyttelsesskærmen fast i denne position ved hjælp af drejeknap [1-11]. Anvendelse som bordrundsav Under bordsavning står saven fast og materialeemnet bevæges. Træk saven fremad. Lad saven glide langsomt bagud. Efter nogle få millimeter trykkes låsearmen [1-7] ned. Hvis saven glider længere bagud, låser låsearmen fast i trækstangen og fikserer saven på midten af bordet (bordsaveposition). Anvend anslaget som et længdeanslag [billede 6] til at føre emnet med. Tilfør emnet manuelt. Anvend skydestokken [6-1] til at føre emnet sikkert forbi savklingen med. Hvis skydestokken ikke anvendes, skal den placeres i holderen [2-7]. Anvendelse som træksav Under træksavning ligger emnet fast og saven bevæges, når der saves. Løsn savlåsen ved at dreje drejeknap [2-6] mod venstre. Betjeningselementer til indstilling af saven kan gøres mere tilgængelige ved at anbringe saven i forreste position - dette sker ved at trykke ned på låsearmen [1-7]. Den fastlåste position løsnes ved at dreje drejeknappen [2-6] til venstre. Monter tvær- og vinkelanslag som vist på [billede 1], for dermed at fiksere emnet sikkert på savebordet. Alternativt kan man indføre skruetvinger (tilbehør) i noten [1-10], for dermed at fastlåse emnet. Savsnittet udføres ved at trække saven fremad ved hjælp af drejeknappen [2-6]. Flyt saveaggregatet helt bagud i udgangspositionen efter savnittet er udført, før emnet fjernes fra anslaget.

Vedligeholdelse og pleje ADVARSEL Fare for ulykke, elektrisk stød Træk stikket ud, før nogen form for indstilling, vedligeholdelse eller reparation udføres på maskinen. Vedligeholdelses- og reparationsarbejder, der kræver, at motorhuset åbnes, må kun foretages af et autoriseret serviceværksted. Beskadigede dele eller sikkerhedsanordninger bør repareres eller skiftes ud af et autoriseret service-værksted, hvis ikke andet angives på andet sted i denne brugsanvisning. Maskinen er forsynet med selvslukkende specialkul. Når disse er slidt, foretages en automatisk strømafbrydelse, og maskinen standses. Udfør regelmæssigt vedligehold på maskinen, for derved at sikre en forsvarlig funktion: - Fjern støvaflejringer med udsugning. - Hold styrestængerne rene og smør dem regelmæssigt. - Hold tandhjul bagved drejehåndtaget [2-3] rene. - Slidt eller beskadiget bordindsats [1-4] udskiftes. - Hvis nedfaldne træspåner skulle tilstoppe udsugningskanalen til den nedre beskyttelsesskærm, kan klappen [5-6] åbnes med ca. 8 mm ved at løsne drejeknappen [5-8], hvorved tilstopningen kan fjernes. - Ved kraftige tilstopninger eller fastklemning af savsnit kan låseanordningerne [5-7] løsnes med sekskantnøglen, hvorved klappen [5-6] kan åbnes helt. Før ibrugtagning skal klappen lukkes igen. - Rul efter afslutning på arbejdet strømkablet op på holder [1-3]. - En dæmper sørger for, at saveaggregatet løber regelmæssigt tilbage over hele træklængden. Er dette ikke tilfældet, er det muligt at justere dæmperen gennem boring [3-5]. Filterrengøring (kun CS 70 EB) Når afbrydelsescyklusserne for temperaturovervågningen (se 7.1) bliver kortere uden ekstrem overbelastning, skal luftindsugningsfiltret [3-2] renses. Løsn drejeknappen [3-1]. Tag filterindsatsen ud. Bank støvet ud eller støvsug filteroverfladen.

Tilbehør Anvend udelukkende det originale Festool-tilbehør og Festool-forbrugsmateriale, som er beregnet til maskinen, da disse systemkomponenter er tilpasset optimalt til hinanden. Ved anvendelse af tilbehør og forbrugsmateriale af andre mærker skal man regne med en forringelse af arbejdsresultaterne og en begrænsning af garantien. Alt efter anvendelse kan maskinen opslides hurtigere eller brugeren belastes mere end nødvendigt. Pas derfor på Dem selv, maskinen og garantien ved udelukkende at anvende originalt Festool-tilbehør og Festool-forbrugsmateriale!

Bortskaffelse Elværktøj må ikke bortskaffes med almindeligt husholdningsaffald! Maskiner, tilbehør og emballage skal tilføres en miljøvenlig form for genbrug! Overhold de gældende nationale regler. Kun EU: I henhold til det europæiske direktiv 2002/96/EF skal brugt elværktøj indsamles særskilt og tilføres en miljøvenlig form for genbrug.

Garanti I henhold til de respektive landes lovmæssige bestemmelser yder vi garanti for materiale- eller produktionsfejl, dog mindst på en periode af 12 måneder. I EU-medlemsstaterne udgør garantiperioden 24 måneder (faktura eller følgeseddel gælder som dokumentation). Garantien dækker ikke fejl, der måtte opstå som følge af naturligt slid, overbelastning, ukorrekt håndtering eller fejl, der forårsages af brugeren eller anden anvendelse, der er i modstrid med brugsanvisningen eller fejl, der var kendt ved købet. Garantien dækker heller ikke fejl, der skyldes anvendelse af ikke-originalt tilbehør og forbrugsmateriale (fx bagskiver). Reklamationer kan kun anerkendes, hvis maskinen sendes uadskilt til leverandøren eller til et autoriseret Festool-serviceværksted. Opbevar brugsanvisningen, sikkerhedsanvisninger, reservedelslisten og kvitteringen på et sikkert sted. Desuden gælder de til enhver tid gældende garantibetingelser fra producenten. Bemærk På grund af kontinuerligt forsknings- og udviklingsarbejde forbeholder vi os ret til ændringer af de heri anførte tekniske specifikationer.

EU-overensstemmelseserklæring Bordrundsav og rundsav Serienr. CS 70 E 491304, 491305, 493474 CS 70 EB 491302, 491303, 493559 År for CE-mærkning: Vi erklærer med eneansvar, at dette produkt er i overensstemmelse med følgende standarder eller normative dokumenter: EN 61029-1, EN 61029-2-1, EN 55014-1, EN 55014-2, EN 61000-3-2, EN 61000-3-3 i henhold til bestemmelserne i direktiverne 2004/108/EF, 2006/42/EF. Dr. Johannes Steimel Chef for forskning, udvikling og teknisk dokumentation Festool GmbH Wertstrasse 20, D-73240 Wendlingen REACh til Festool produkter, tilbehør og forbrugsmateriale Kemikalieloven REACH trådte i kraft i 2007 og er gældende i hele Europa. Som ”downstreambruger” af kemikalier, dvs. producent af produkter, tager vi vores informationspligt over for kunderne alvorligt. På følgende hjemmeside finder du altid aktuelle informationer om de stoffer fra kandidatlisten, som vores produkter kan indeholde: www. festool.com/reach
