Monarch 82ED-S - Kikkerter NIKON - Gratis brugsanvisning og manual

Mærke	Nikon
Model	Monarch 82ED-S
Produkttype	Observationskikkert (spotting scope)
Objektivdiameter	82 mm
Minimum fokuseringsafstand	5,0 m
Filtergevind diameter	86 mm (P=1,0)
Længde (uden dæksler)	325 mm
Længde (med udfoldet solskærm)	355 mm
Højde × Bredde	124 × 103 mm
Vægt (uden dæksler)	1 650 g
Vandtæthed af kikkerten	Ja, op til 1 m i 10 minutter, kvælstofudfyldt
Vandtæthed af okularet alene	Ikke vandtæt (bliver vandtæt når monteret på kikkerten)
Okularfatningstype	Bajonettype 1 (MEP-serie)
Fokusering	Manuel ved fokusring
Stativbeslag	Indbygget stativbeslag, 1/4" gevind
Solskærm	Glidende, manuel udfoldning
Medfølgende tilbehør	Objektivdæksel, fatningsdæksel, brugervejledning, okulardæksel, okularfatningsdæksel, okularetui (afhængig af version)
Vedligeholdelse og rengøring	Støvafvisning med blød pensel, rensning af linser med vandfri alkohol eller optisk rens, blød klud
Sikkerhedsanbefalinger	Ikke kigge mod solen, ikke bruge mens du går, opbevar på et stabilt sted, holdes uden for børns rækkevidde

Ofte stillede spørgsmål - Monarch 82ED-S NIKON

Hvilket tilbehør medfølger til Monarch 82ED-S kikkerten?

Kikkerten leveres med et objektivdæksel, et fatningsdæksel, en brugervejledning. Hvis du køber sættet med okular, leveres okularet med sit dæksel, sit fatningsdæksel og et okularetui. Nogle okularmodeller inkluderer en digiskopiring.

Hvordan monterer og afmonterer man okularet?

Juster monteringsmarkeringerne på huset og okularet, indsæt okularet og drej det mod urets retning mens du trykker, indtil det klikker. For at afmontere, tryk på udløserknappen og drej i urets retning.

Er kikkerten vandtæt?

Ja, selve kikkerten er vandtæt takket være kvælstofudfyldning. Den modstår nedsænkning op til 1 meters dybde i 10 minutter. Okularet alene er ikke vandtæt, men bliver det, når det er monteret på kikkerten.

Hvilken type stativ skal jeg bruge?

Brug et stabilt stativ med et 1/4" gevind. Kikkerten har et indbygget stativbeslag med et 1/4" (0,6 mm) skruehul. For vinklede modeller giver en ekstra fastgørelse mulighed for at låse vinklen.

Hvordan rengør man linserne?

Støv først af med en blød, fedtfri pensel, fjern derefter pletter med optisk papir eller en blød klud let fugtet med vandfri alkohol (ethanol) eller en kommerciel optisk rens. Brug ikke organiske opløsningsmidler.

Kan jeg bruge kikkerten med briller?

Ja, til observation med briller skal du lade øjestykket være i indskudt position (skjult). For observation med det blotte øje drejes okularets del mod urets retning for at folde øjestykket ud.

Hvordan fokuserer man?

Drej på fokusringen. For fjerne objekter drejes i pilens retning (normalt med uret). For nære objekter drejes i den modsatte retning.

Hvilke okularer er kompatible med Monarch 82ED-S kikkerten?

Kikkerten bruger en bajonetfatning Type 1. Kun okularer fra MEP-serien til Nikon observationskikkerter er kompatible: MEP-38W, MEP-20-60, MEP-30-60W.

Hvordan bruger man solskærmen?

Solskærmen er af glidende type. For at folde den ud skal du først fjerne objektivdækslet, derefter trække solskærmen frem. Skjul den ved at skubbe den tilbage. Fold den kun ud eller skjul den, når objektivdækslet er fjernet.

Hvad er de vigtige sikkerhedsforholdsregler?

Kig aldrig direkte mod solen eller stærkt lys gennem kikkerten. Brug ikke enheden, mens du går. Efterlad ikke kikkerten på et ustabilt sted eller i nærheden af en varmekilde. Hold små dele uden for børns rækkevidde.

BRUGSANVISNING Monarch 82ED-S NIKON

- Fest på objektivlinsedekselet när du bærer eller ikke bruker produktet.

Sikkerheds- og brugsforholdsregler....264
Medfølgende dele....266
Ekstraudstyr....267
Delenes betegnelse....268
Nomenklatur (øjestykke) 269
Montering på stativ 270
Afmontering af objektivdækslet/udtrækning af objektivkappen....270
Montering og afmontering af øjestykket 271
Fokusering 272
Drejning af objektivrøret (kun vinklede modeller) 273
Montering af hylsteret....274
Om øjestykkeobjektivet....276
Opbevaring og rengøring....277
Vandtætte modeller 278
Produktspecifikationer 279
Specifikationer for øjestykkeobjektiv 280
Systemdiagram 281

Tak for dit køb.

• Læs denne instruktionsvejledning omhyggeligt, før du bruger produktet, så du er sikker på at bruge det korrekt.
• Opbevar denne instruktionsvejledning på et sted, hvor du let kan få fat i den, f.eks. i nærheden af produktet, når du har læst den.
• Denne instruktionsvejledning indeholder beskrivelser af "MONARCH-fieldscope-enheden" og det "Eksklusive øjestykkeobjektiv i MEP-serien".
• Specifikationer og design kan ændres uden varsel.
• Denne vejledning må ikke gengives hverken i sin helhed eller uddrag (med undtagelse af korte citater i kritiske artikler eller anmeldelser) uden skriftlig tilladelse fra NIKON VISION CO., LTD.

Sikkerheds- og brugsforholdsregler

Med henblik på sikker brug af dette produkt skal du læse denne vejledning omhyggeligt og sikre dig, at du forstår oplysningerne heri, før du forsøger at bruge produktet.

Denne vejledning indeholder anvisninger, som du bør følge for at bruge produktet sikkert og for-hindre personskade og materiel skade. Sæt dig omhyggeligt ind i oplysningerne heri, før du forsøger at bruge produktet.

⚠ ADVARSEL	Denne angivelse advarer dig om, at forkert brug som følge af tilsidesættelse af indholdet i denne vejledning kan medføre dødsfald eller alvorlig tilskadekomst.
⚠ FORSIGTIG	Denne angivelse advarer dig om, at forkert brug som følge af tilsidesættelse af indholdet i denne vejledning kan medføre potentiel tilskadekomst eller materielle skader.

⚠ ADVARSEL

- Se ikke direkte på solen eller kraftigt lys gennem fieldscopet.

⚠️ FORSIGTIG

• Hold produktet væk fra regn, vandsprøjt, sand og mudder. Brug ikke fokusringen, hvis produktet er vådt af regn,
• Adskil ikke produktet.

• Sving ikke produktet i remmen til hylsteret. Det kan ramme andre og forårsage tilskadekomst.

• Pas på, at du ikke får fingrene i klemme, när du trækker objektivkappen tilbage, eller när du monterer eller afmonterer huset.

• Placer ikke produktet på steder, hvor det ikke kan stå stabilt. Det kan få produktet til at vakle eller vælte og medføre tilskadekomst.
• Brug ikke produktet, mens du går. Du kan støde ind i personer eller genstande eller falde og komme til skade.
• Efterlad ikke produktet i en bil på en varm eller solrig dag eller i nærheden af udstyr, der udvikler varme.
• Objektivets overflade kan dugge, hvis produktet udsættes for store temperaturændringer, f.eks. når det tages ind i et varmt rum ude fra kulden.
• Opbevar kassen, emballagematerialer og medfølgende dele uden for børns rækkevidde.
• Undgå, at børn ved et uheld sluger små dele. Søg i så fald omgående læge.
• Nogle mennesker kan få hudirritationer efter lang tids brug af gummiøjekoppen. Søg omgående læge, hvis du får sådanne symptomer.
• Opbevar altid produktet i bæretasken, og luk spændet når du bærer produktet.

Medfølgende dele

■ Fieldscope-enhed

- Objektivdæksel ×1 • Monteringsdæksel ×1 • Instruktionsvejledning (dette hæfte)

■ ∅jestykkeobjektivenhed

- ∅jestykkedæksel ×1 • Monteringsdæksel ×1 - Hylster til øjestykkeobjektiv × 1 (medfølger kun, hvis du har købt en separat øjestykkeobjektivenhed. Medfølger ikke, hvis du har købt et sæt).

* Hvis du har købt en separat fieldscope-enhed, medfølger hylster, øjestykkeobjektiv og de dele, der leveres sammen med øjestykkeobjektivet, ikke.

Objektivdækslet på fieldscope-enheden og øjestykkedækslet på øjestykkeobjektivet har et hul, som der kan føres en snor igennem for at forhindre tab. Brug denne egenskab efter behov.

• Hylster (med rem)*
  * Medfølger kun, hvis du har købt fieldscope-enheden og øjestykket som et sæt.

Dk

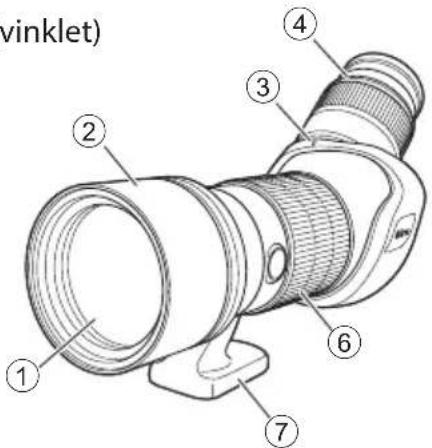

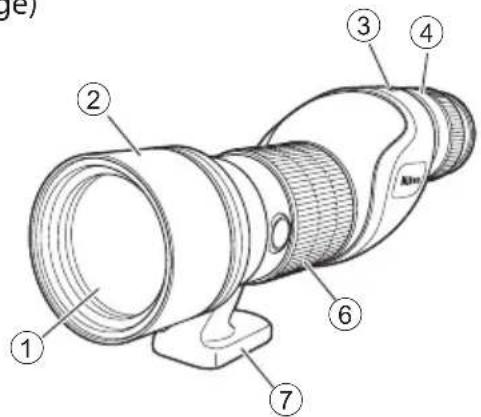

Delenes betegnelse

(lige)

(e) ① ② ③ ④ ⑥ ⑦

(vinklet)

vinklet) ① ② ③ ④ ⑥ ⑦

① Objektiv
② Objektivkappe (glidetype)
③ Monteringsindeks for øjestyk-keobjektiv
④ ∅jestykke
⑤ Afmonteringsknap til øjestykkeobjektiv

⑥ Fokusring
⑦ Stativmontering
⑧ Klemme (kun vinklet type)
⑨ Skruehul til stativ (1/4") (1 hul)
⑩ Videostifthul (2 huller)

* ∅jestykket er monteret i oversigten.

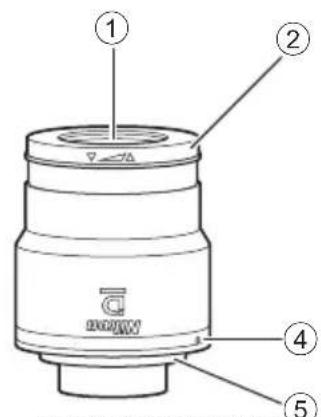

Nomenklatur (øjestykke)

① ∅jestykke
② Gummiøjekop
③ Zoomring
④ Monteringsindeks for øjestyk-keobjektiv

⑤ Montering af øje-stykke
⑥ TS-ring
⑦ DS-ring

② ⑦

* ∅jestykkeobjektivet på MONARCH-fieldscope anvender "bajonetmontering type 1". Der kan kun anvendes Nikons fieldscope-øjestykkeobjektiv i MEP-serien.

Montering på stativ

1) Monter fieldscopet på stativet.

• Skru stativskruerne fast i skruehullerne til stativet for at låse fieldscopet på plads.
• Brug et stort, meget stabilt stativ.

2) (Kun vinklet type) Skru klemskruen i med uret (①) for at läse fieldscopet på plads.

Afmontering af objektivdækslet/udtrækning af objektivkappen

Objektivkappen må kun køres ud eller trækkes tilbage, når objektivdækslet er afmonteret.

- Monter objektivdækslet, när du bærer eller ikke bruger produktet.

Montering og afmontering af øjestykket

Montering

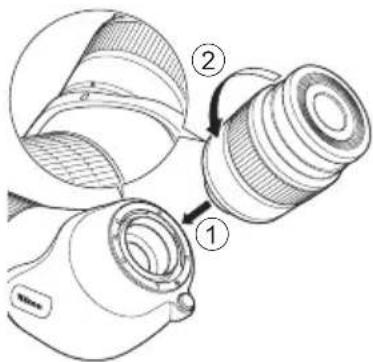

Juster enhedens monteringsindekser til øjestykket og øjestykket ud for hinanden, påsæt objektivet (①), og drej mod uret, mens der trykkes ind, til der høres en låselyd (②).

Bemærk: ∅jestykket kan ikke drejes, hvis det ikke trykkes tilstrækkeligt ind.

- ∅jestykket er forsynet med en O-ring af gummi, for at forhindre at forurening som f.eks. vanddråber trænger ind. Skub øjestykket helt ind, til det sidder fast, selvom dette udgør en let modstand.

Bemærk: Vær opmærksom på følgende ved montering af hylsteret på enheden.

- Når øjestykkeobjektivet er monteret, skal du passe på, at kanten af hylsteret ikke sidder fast i kontaktområdet til montering af øjestykket.

Kontaktområde til montering af øjestykke

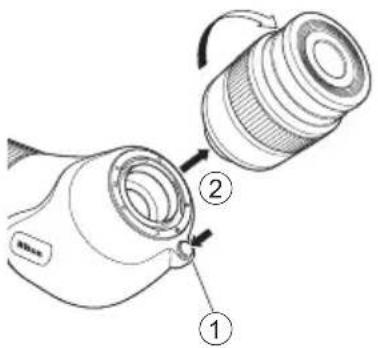

Tryk på afmonteringsknappen til øjestykkeobjektivet (①), og drej øjestykkeobjektivet med uret for at fjerne det (②).

Drejning af objektivrøret (kun vinklede modeller)

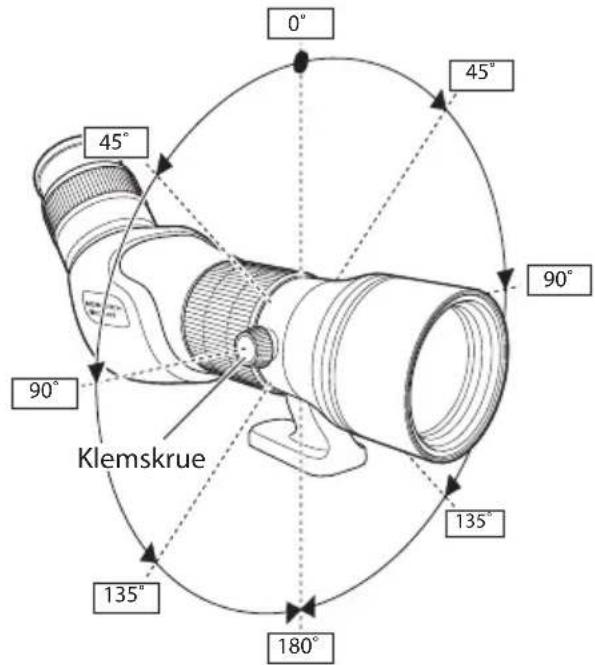

Når klemskruen løsnes ved at dreje den mod uret, kan du dreje objektivrøret.

0° 45° 90° 135° 180° 135° 90° Klemskrue

• Der høres en kliklyd fra objektivrøret med 45 graders intervaller.
• Skru klemskruen i for at låse objektivrøret fast i en ønsket vinkel.

Montering af hylsteret

Objektivdæksel ∅jestykkedæksel Rem Hylster

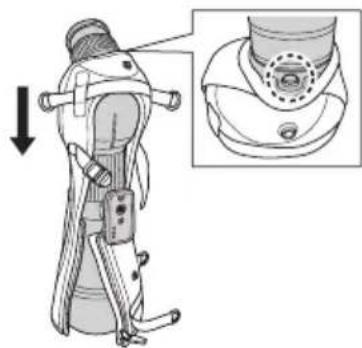

1) Placer fieldscopet på en platform med objektivet nederst, og tildæk fieldscopet med hylsteret fra siden med øjestykket.

• Udfør denne procedure med monteret objektivdæksel, så fieldscopet ikke bliver beskadiget.
• Tildæk, så øjestykkets afmonteringsknap ikke er skjult.

2) ① Træk lynlåsen op, og ② spænd remmen.

3) Monter ① objektivdækslet og ② øjestykkedækslet på hylsteret.

- Der er forskel på øjestykkedækslets top og bund. Monter hylsteret, så siden med den længste flig vender nedad.

4) Monter remmen fire steder.

Om øjestykkeobjektivet

■ Ved observation

Ved observation med det blotte øje: Brug den ved at dreje øjestykkedelen mod uret for at trække delen ud.

Ved observation med briller: Brug den uden at trække øjekopdelen ud.

■ Ved optagelse under digiscoping

Træk øjekopdelen helt ind ved at dreje øjestykkedelen mod uret, til du ikke længere kan se det bronzefarvede indeks. 1)

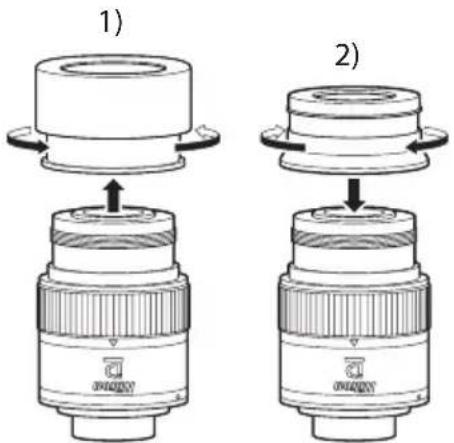

For MEP-30-60W

1) Fjern TS (dreje-skyde)-ringen ved at dreje den mod uret.
2) Monter DS (digital rækkevidde)-ringen ved at dreje den med uret.
• Monter ved at dreje fast hele vejen.

1) 2)

• Vask ikke produktet med koldt eller varmt vand.
• Tør forsigtigt snavs af produktet (undtagen objektivet) med en blød, ren klud. Brug ikke organiske opløsningsmidler, f.eks. benzen eller fortynder, eller rengøringsopløsninger, der indeholder organiske opløsningsmidler.
• Fjern støv fra objektivets overflade med en blød, oliefri børste.
• Fjern pletter og smuds såsom fingeraftryk fra objektivets overflade ved forsigtig at tørre den af med rensepapir eller en blød, ren klud fugtet med en smule vandfri alkohol (ethanol) eller almindelig rensevæske til objektiver.

Vandtætte modeller

■ Fieldscope-enhed

• Det nitrogenfyldte design gør fieldscope-enheden vandtæt. Det kan bruges sikkert under forhold med høj luftfugtighed, vind og regn og er modstandsdygtigt over for dugdannelse og skimmel.
• Vær dog opmærksom på følgende under brug:

- Brug ikke produktet under vand, og rengør det ikke under en kraftig vandstråle.

- Eventuel fugt skal tørres af huset, før bevægelige dele justeres.

- Nikon Vision anbefaler regelmæssig servicering udført af en autoriseret forhandler for at bevare fieldscopets vandtæthed.

∅jestykkeobjektiv

• ∅jestykkeobjektivet er ikke vandtæt. Når objektivet udskiftes, skal det ske på et sted med så lidt fugtighed som muligt.
• Selvom øjestykkeobjektivet er designet til at være vandtæt, når det monteres på fieldscope-enheden, kan det ikke bruges under vand.

Produktspecifikationer

	82ED-S 82ED-A 60ED-S 60ED-A
Objektivdiameter (mm) 82 82 60 60
Nærgrænse (m/fod) 5,0/16,4 5,0/16,4	3,3/10,8 3,3/10,8
Filterudstyrstørrelse (mm) 86 (P=1,0)	86 (P=1,0) 67 (P=0,75) 67 (P=0,75)
Længde (mm/tommer) *1	325(355*2)/12,8(14,0*2) 334(364 *2)/13,1(14,3*2) 262(285 *2)/10,3(11,2*2) 270(293 *2)/10,6(11,5*2)
Højde × bredde (mm/tommer) *1	124×103/4,9×4,1 112×108/4,4×4,3 124×93/4,9×3,7 110×98/4,3×3,9
Vægt (g/unse)*1	1.650/58,2	1.640/57,8	1.260/44,4	1.250/44,1
Vandtæt	Fieldscope-enhed: Vandtæt og dugfri (ned til 1 m (3,3 fod) i 10 min., renset med nitrogengas)*3

*1 Uden dæksler
*2 Når kappen er trukket helt ud.
*3 Dette produkt tager ikke skade, hvis det optiske system nedsænkes eller tabes i vand ned til en maksimal dybde på 1 meter (3,3 fod) i op til 10 minutter. IKKE beregnet til brug under vand.
Bemærk: Ovenstående specifikationer omfatter ikke øjestykker.

Specifikationer for øjestykkeobjektiv

Model		MEP-38W		MEP-20-60		MEP-30-60W
MONARCH fieldscope, diameter (mm) 82 60 82		60 82 60
Forstørrelse (×) 38 30 20-60 16-48 30-60 24-48
Vinkelsynsfelt (reelt/grad) (°) 2,0 2,5 2,1 - 1,0				*3	2,6 - 1,2*3	2,0 - 1,23	2,5 - 1,5*3
Vinkelsynsfelt (tilsyneladende/grad) (°) *1		66,4 40,4 - 54,3		*3		55,3 - 65,6*3
Synfelt ved 1.000 m/yard (m)		35	44	37 - 17*3	45 - 21*3	35 - 21*3	44 - 26*3
		(fod)	105	132	111 - 51*3	135 - 63*3	105 - 63*3
Udgangspupil (mm) 2		2 2,0 4,1 - 1,4		*3	3,8 - 1,3*3	2,7 - 1,43	2,5 - 1,3*3
Relativ lysstyrke		4,8 4,0	16,8 -	2,0 *3	14,4 - 1,7*3	7,3 - 2,03	6,3 - 1,6*3
∅jeafstand (mm)		18,5 16,1 - 15,3		*3		15,2 - 14,2*3
Længde (mm/tommer)*2		73/2,9		89/3,5		91/3,6 (med DS)*492/3,6 (med TS)*5
Udvendig diameter (mm/tommer)*2		61/2,4		62/2,4		62/2,4
Vægt (g/unse)*2		270/9,5 350/12,3				370/13,1 (with DS)*4400/14,1 (with TS)*5
Vandtæt		∅jestykke: Ikke vandtætMed monteret fieldscope: Vandtæt (vand svarende til 5 mm (0,2 tommer) pr. minut i 30 minut-ter)*6

*1 Beregnet på basis af standard ISO14132-1:2002

*2 Uden dæksler

*3 Dimensioneret referenceværdi ved den største forstørrelse

*6 Dette produkt tager ikke skade, hvis der falder vand på det optiske system svarende til 5 mm (0,2 tommer) regn i minuttet i 30 minutter. IKKE beregnet til brug under vand.

Bemærk: Da værdierne i dette diagram er op-/nedrundede anslåede værdier, stemmer beregningen af tal muligvis ikke helt.

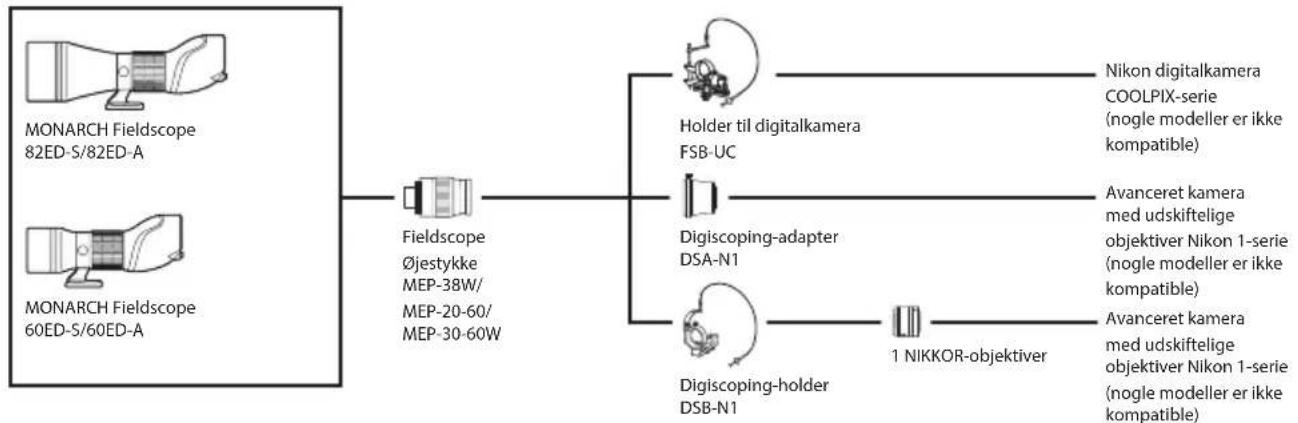

Systemdiagram

Ovenstående diagram gælder pr. maj 2016. Se Nikons websted for at få flere oplysninger og detaljer om kompatible modeller.
