RCSI-16A - Ismaskine Royal Catering - Gratis brugsanvisning og manual
Find enhedens vejledning gratis RCSI-16A Royal Catering i PDF-format.
| Produkttype | Blød ismaskine |
| Model | RCSI-16A |
| Mærke | Royal Catering |
| Dimensioner (L x B x H) | 75 x 24 x 71,5 cm |
| Vægt | 47,5 kg |
| Strømforsyning | 230 V ~ / 50 Hz, 800 W |
| Kølemiddel | R290, 120 g |
| Beholderkapacitet | 5,5 L (øverste beholder) / 7,1 L (i alt) |
| Produktionshastighed | 13 L/h |
| Klimaklasse | SN/N |
| Beskyttelsesklasse | I (jordforbindelse) |
| Hovedfunktioner | AUTO-tilstand (produktion), RENGØR-tilstand, VENTE-tilstand, justering af isens hårdhed (1-10), portionsmåler, temperaturdisplay |
| Vedligeholdelse og rengøring | Daglig rengøring af beholder og cylinder med desinficerende opløsning; rengøring af kondensator hver 6. måned; smøring af pakninger med fødevaregodkendt smøremiddel; brug ikke metalgenstande |
| Sikkerhed | Overbelastningsbeskyttelse, automatisk stop ved fejl, registrering af blanderens rotation, alarmer for lav hastighed og for lang aktiv dispensering, brug af brændbart kølemiddel R290 |

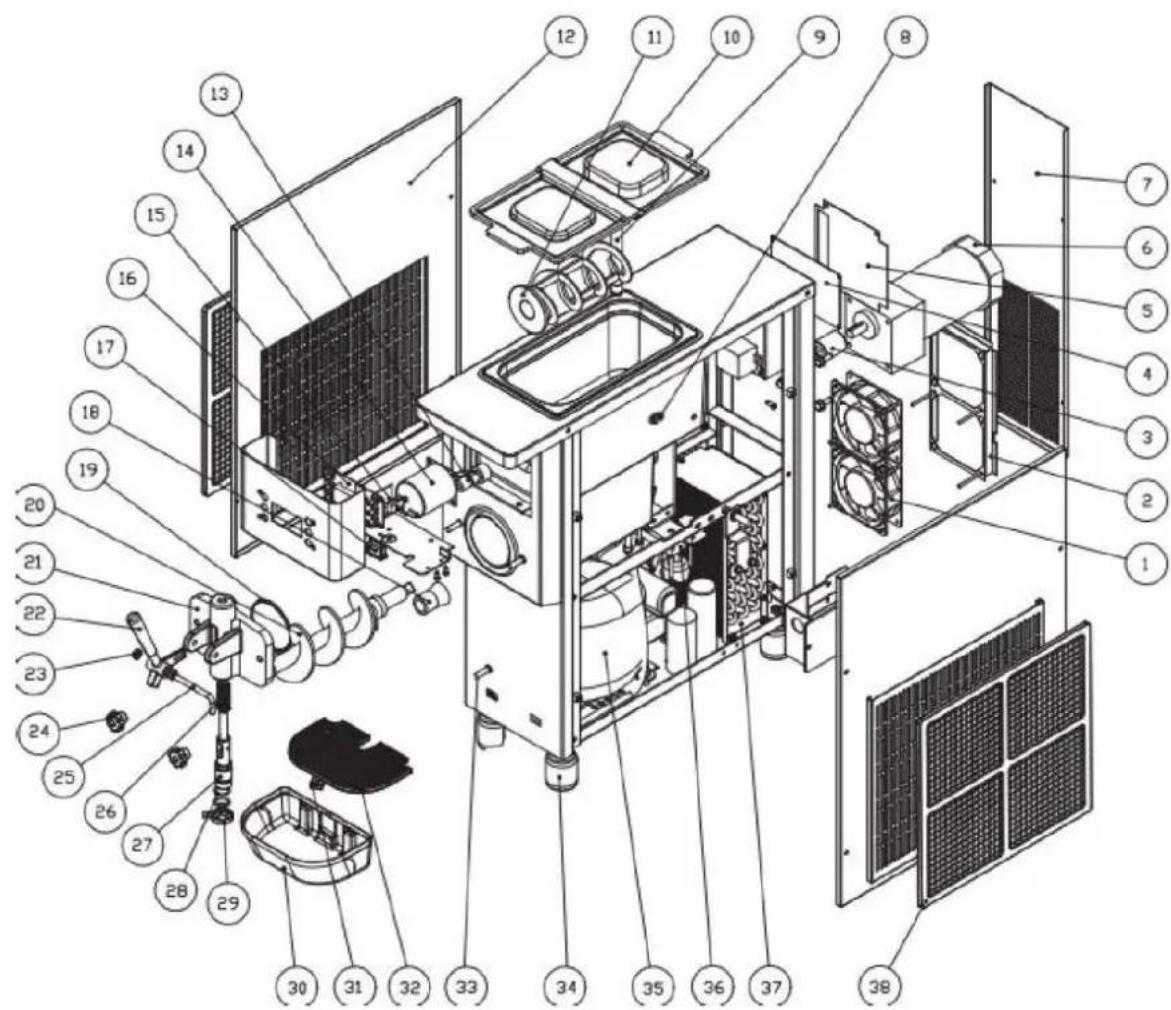

| Reservedele og reparationsmuligheder | Liste over dele inkluderet i manualen (motor, kompressor, magnetventiler, pakninger osv.); reparation kun af kvalificeret personale; originale dele anbefales |
| Omgivelsestemperatur under drift | 10 °C til 40 °C, relativ luftfugtighed ≤ 90 % |
| Medfølgende tilbehør | Opsamlingsbakke, låg, fordelingsarm osv. (se manualen) |
Ofte stillede spørgsmål - RCSI-16A Royal Catering
Brugerspørgsmål om RCSI-16A Royal Catering
0 spørgsmål om dette apparat. Besvar dem du kender, eller stil dit eget.
Stil et nyt spørgsmål om dette apparat
Download vejledningen til din Ismaskine i PDF-format gratis! Find din vejledning RCSI-16A - Royal Catering og tag din elektroniske enhed tilbage i hånden. På denne side er alle dokumenter nødvendige for brugen af din enhed offentliggjort. RCSI-16A af mærket Royal Catering.
BRUGSANVISNING RCSI-16A Royal Catering
Bemærk, at denne brugervejledning er maskinoversat. Selvom der er gjort en stor indsats for at gøre oversættelserne så præcise som muligt, er ingen maskinoversættelser perfekte og er heller ikke ment som erstatning for en menneskelig oversættelse. Den officielle brugervejledning er den engelske version. Vi hæfter ikke juridisk for misforståelser som følge af maskinelle fejloversættelser. Såfremt der opstår tvivl om indholdet, henviser vi til den engelske brugsanvisning, da dette er den officielle version.
Tekniske data
| Parameterbeskrivelse | Parameterværdi |
| Produktnavn | Soft is maskine |
| Model | RCSI-16A |
| Forsyningsspænding [V~] / frekvens [Hz] | 230/50 |
| Nominel effekt[W] | 800 |
| Kølemiddel | R290 |
| Mængde af kølemiddel [g] | 120 |
| Tankens kapacitet [l] | 5,5 |
| Samlet kapacitet [l] | 7,1 |
| Produktionsstastighed for is [l/t] | 13 |
| Beskyttesesklasse | OG |
| Klimaklasse | SN/N |
| Dimensioner (brede x dybde x højde) [mm] | 75 x 24 x 71,5 |
| Vægt [kg] | 47,5 |
Brugervejledningen er designet til at hjælpe dig med sikker og problemfri brug af enheden. Produktet er designet og fremstillet i overensstemmelse med strenge tekniske retningslinjer ved hjælp af de mest avancerede teknologier og komponenter. Derudover er det produceret i overensstemmelse med de strengeste kvalitetsstandarder.
BRUG IKKE APPARATET, MEDMINDRE DU HAR LÆST OG FORSTÅET DENNE BRUGERVEJLEDNING GRUNDIGT.
For at øge enhedens levetid og sikre problemfri drift skal du bruge den i overensstemmelse med denne brugervejledning og regelmæssigt udføre vedligeholdelsesopgaver. De tekniske data og specifikationer i denne brugervejledning er opdaterede. Producenten forbeholder sig ret til at foretage ændringer i forbindelse med kvalitetsforbedringer. Enheden er designet til at reducere risikoen for støjemission til et minimum under hensyntagen til teknologiske fremskridt og muligheder for støjreduktion.
Legende
Produktet opfylder de relevante sikkerhedsstandarder.
Læs instruktionerne før brug.
Produktet skal genanvendes.
ADVARSEL! eller FORSIGTIG! eller HUSK! Gælder for den givne situation. (generelt advarselsskilt)
Må kun bruges indendørs.
OBS! Tegningerne i denne manual er kun til illustration, og nogle detaljer kan afvige fra det faktiske produkt.
2. Sikkerhed ved brug
OBS!
Læs alle sikkerhedsadvarsler og alle instruktioner. Hvis advarslerne og instruktionerne ikke følges, kan det resultere i elektrisk stød, brand og/eller alvorlig personskade eller endda død.
Udtrykkene "enhed" eller "produkt" bruges i advarslerne og instruktionerne til at henvise til: Soft is maskine
2.1. Elektrisk sikkerhed
a) Stikket skal passe til stikkontakten. Du må ikke ændre stikket på nogen måde. Brug af originale stik og matchende stikkontakter reducerer risikoen for elektrisk stød.
b) Undgå at røre ved jordforbundne elementer som rør, varmeapparater, kedler og køleskabe. Der er en øget risiko for elektrisk stød, hvis den jordede enhed udsættes for regn, kommer i direkte kontakt med en våd overflade eller fungerer i et fugtigt miljø. Hvis der kommer vand ind i apparatet, øges risikoen for skader på apparatet og for elektrisk stød.
c) Brug kun kablet til det formål, det er beregnet til. Brug det aldrig til at bære apparatet eller til at trække stikket ud af en stikkontakt. Hold kablet væk fra varmekilder, olie, skarpe kanter eller bevægelige dele. Beskadigede eller sammenfiltrede kabler øger risikoen for elektrisk stød.
d) Brug ikke apparatet, hvis netledningen er beskadiget eller viser tydelige tegn på slitage. En beskadiget netledning skal udskiftes af en kvalificeret elektriker eller producentens servicecenter.
e) For at undgå elektrisk stød må ledningen, stikket eller apparatet ikke nedsænkes i vand eller andre væsker. Brug ikke apparatet på våde overflader.
f) OBS! LIVSFARE! Nedsænk aldrig apparatet i vand eller andre væsker under rengøringen. g) Må ikke bruges i meget fugtige omgivelser eller i umiddelbar nærhed af vandtanke. h) Før første brug skal du kontrollere, om hovedspændingstypen og strømmen er i overensstemmelse med de angivne data på typeskiltet. i) Enheden skal tilsluttes en stikkontakt, der har en jordledning.
2.2. Sikkerhed på arbejdspladsen
a) Sørg for, at arbejdspladsen er ren og godt oplyst. En rodet eller dårligt oplyst arbejdsplads kan føre til ulykker. Prøv at tænke fremad, hold øje med, hvad der sker, og brug din sunde fornuft, når du arbejder med enheden. b) Hvis du opdager skader eller uregelmæssig drift, skal du straks slukke for apparatet og rapportere det til en tilsynsførende. c) I tilfælde af brand skal du bruge en pulverslukker eller en ildslukker med kuldioxid (CO2) (beregnet til brug på strømførende elektriske apparater) til at slukke ilden. d) Brug apparatet i et godt ventileret rum. e) Kontroller regelmæssigt sikkerhedsmærkaternes tilstand. Hvis etiketterne er ulæselige, skal de udskiftes. f) Opbevar venligst denne manual til fremtidig brug. Hvis denne enhed overdrages til en tredjepart, skal manualen overdrages sammen med den. g) Opbevar emballageelementer og små monteringsdele på et sted, hvor børn ikke har adgang. h) Hold apparatet væk fra børn og kæledyr. i) Hvis denne enhed bruges sammen med andet udstyr, skal de øvrige brugsanvisninger også følges.
OBS! Beskyt børn og andre omkringstående, når du bruger apparatet.
2.3. Personlig sikkerhed
a) Brug ikke maskinen, hvis du er træt, syg eller under indflydelse af alkohol, narkotika eller medicin, som kan forringe evnen til at betjene apparatet betydeligt. b) Maskinen må kun betjenes af fysisk egnede personer, der er i stand til at håndtere maskinen, er korrekt uddannet, har læst denne betjeningsvejledning og har modtaget undervisning i arbejdsmiljø og sikkerhed. c) Når du arbejder med enheden, skal du bruge din sunde fornuft og være opmærksom. Midlertidigt tab af koncentration under brug af apparatet kan føre til alvorlige skader. d) Lad være med at overvurdere dine evner. Når du bruger enheden, skal du holde balancen og være stabil hele tiden. Det sikrer bedre kontrol over enheden i uventede situationer. e) Bær ikke løstsiddende tøj eller smykker. Hold hår, tøj og handsker væk fra bevægelige dele. Løstsiddende tøj, smykker eller langt hår kan komme i klemme i bevægelige dele. f) Enheden er ikke et stykke legetøj. Børn skal være under opsyn for at sikre, at de ikke leger med enheden. g) Stik ikke hænderne eller andre genstande ind i apparatet, mens det er i brug!
2.4. Sikker brug af udstyr
a) Maskinen skal være placeret på et stabilt underlag. Brug de rigtige værktøjer til den givne opgave. En korrekt valgt enhed vil udføre den opgave, den er designet til, bedre og på en mere sikker måde.
b) Afbryd enheden fra strømforsyningen, før justering, rengøring og vedligeholdelse påbegyndes. En sådan forebyggende foranstaltning reducerer risikoen for utilsigtet aktivering.
c) Når apparatet ikke er i brug, skal det opbevares på et sikkert sted, væk fra børn og personer, der ikke er fortrolige med apparatet, og som ikke har læst brugervejledningen. Enheden kan udgøre en fare i hænderne på uerfarne brugere.
d) Hold enheden i perfekt teknisk stand. Før hver brug skal du kontrollere for generelle skader, især kontrollere bevægelige komponenter for revnede dele eller elementer og for andre forhold, der kan påvirke den sikre drift af enheden. Hvis du opdager skader, skal du aflevere enheden til reparation før brug.
e) Opbevar enheden utilgængeligt for børn.
f) Reparation eller vedligeholdelse af enheden skal udføres af kvalificerede personer, og der må kun bruges originale reservedele. Dette vil sikre sikker brug.
g) For at sikre enhedens driftsmæssige integritet må de fabriksmonterede afskærmninger ikke fjernes, og skruerne må ikke løsnes.
h) Ved transport og håndtering af enheden mellem lageret og destinationen skal du overholde de arbejdsmiljøprincipper for manuelle transportoperationer, der gælder i det land, hvor enheden skal bruges.
i) Undgå situationer, hvor enheden holder op med at fungere under brug på grund af for stor belastning. Dette kan resultere i overophedning af drevelementerne og beskadigelse af enheden.
j) Rør ikke ved leddelte dele eller tilbehør, medmindre enheden er blevet afbrudt fra strømkilden.
k) Apparatet må ikke flyttes, justeres eller drejes under arbejdet.
l) Rengør enheden regelmæssigt for at forhindre, at der samler sig fastgroet snavs.
m) Den specificerede vibrationsemission blev målt ved hjælp af standardmålemetoder. Vibrationsemissionerne kan ændre sig, hvis enheden bruges i andre omgivelser.
n) Enheden er ikke et stykke legetøj. Rengøring og vedligeholdelse må ikke udføres af børn uden opsyn af en voksen person.
o) Lad ikke apparatet køre, når det er tomt.
p) Det er forbudt at gribe ind i enhedens struktur for at ændre dens parametre eller konstruktion.
q) Hold enheden væk fra ild- og varmekilder. Udsæt ikke enheden for direkte sollys.
r) Ventilationsåbningerne må ikke tildækkes!
s) BEMÆRK: Under drift bliver nogle af apparatets elementer meget varme - fare for skoldning!
t) Anbring ikke apparatet på hovedet, og vip det ikke i en vinkel, der er større end 45°.
u) Sørg for, at der er fri plads omkring apparatet (mindst 50 cm på hver side).
v) Undgå at beskadige kølemiddelcirkulationssystemet.
w) Forhindr vand og andre væsker i at trænge ind i enheden.
x) Hvis der ikke er nogen blanding eller vand i frysecylinderen, kan maskinen ikke fungere. Hvis du ikke følger denne anbefaling, kan det resultere i skader på blanderen.
y) Stik ikke genstande ind i ventilationsristen eller udløbet, mens maskinen kører.
z) Apparatet indeholder brændbare materialer. Når du er holdt helt op med at bruge enheden, skal den overføres til en facilitet, der tager sig af sikker bortskaffelse af elektronisk og farligt udstyr.
OBS! På trods af enhedens sikre design og dens beskyttelsesfunktioner, og på trods af brugen af ekstra elementer, der beskytter operatoren, er der stadig en lille risiko for ulykker eller skader, når enheden bruges. Vær opmærksom og brug din sunde fornuft, når du bruger apparatet.
Apparatet er beregnet til fremstilling af soften.
Enheden må ikke bruges til:
- tilberedning af is af stoffer, der kan udgøre en trussel mod helbred eller liv - frysning af drikkevarer og mad
Brugeren er ansvarlig for enhver skade, der opstår som følge af utilsigtet brug af enheden.

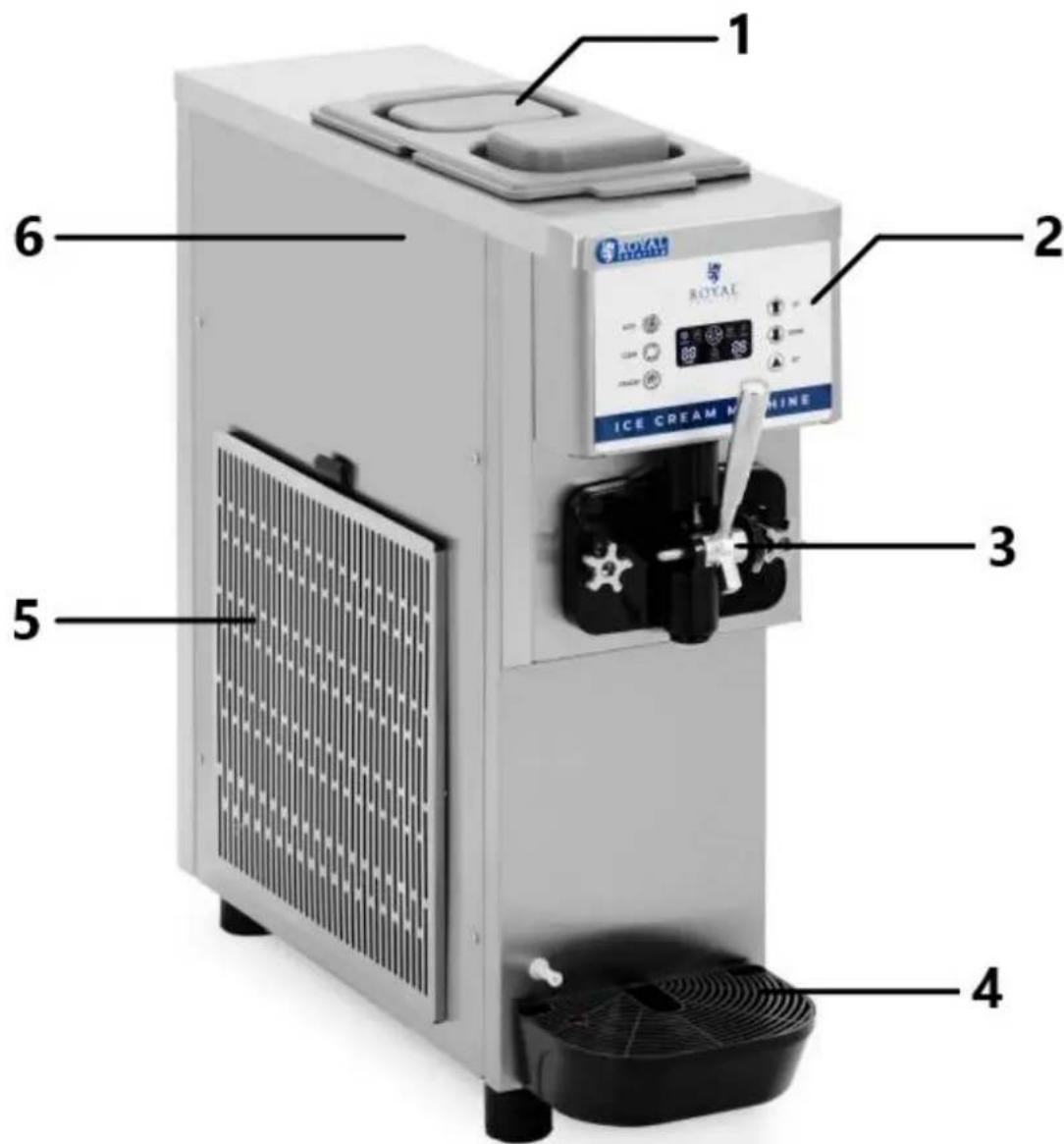

3.1. Beskrivelse af enheden
1 - Topdæksel til tank 2 - Kontrolpanel 3 - Håndtag til dispenser 4 - Drypbakke 5 - Aftapningshane 6 - Øvre tank (synlig efter fjernelse af topdækslet)

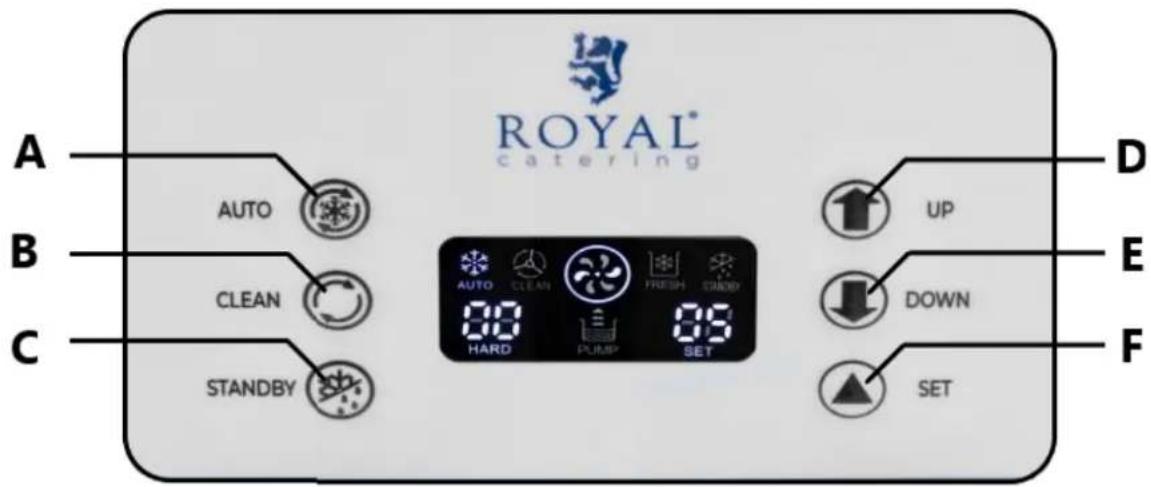

Kontrolpanel
A - "AUTO"-tilstandsknap B - Knap til "CLEAN"-tilstand C - Knap til "STANDBY"-tilstand D - "OP"-knap - øger værdien E - "DOWN"-knappen - reducerer værdien F - "SET"-knap - indstilling af driftsparameter
3.2. Forberedelse til arbejdet

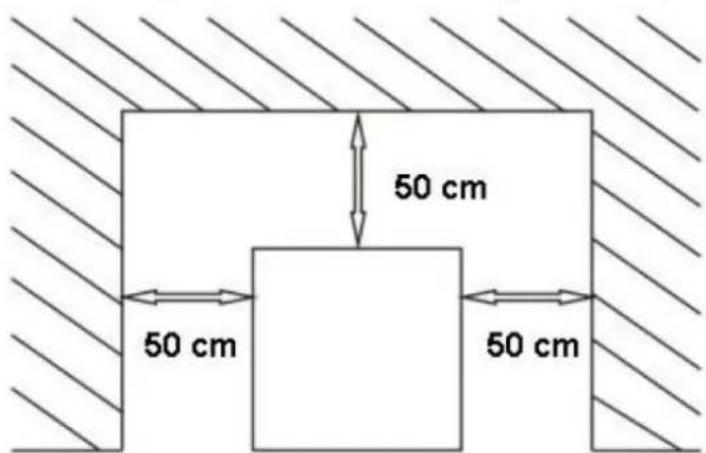

Enhedens placering
- Omgivelsestemperaturen bør ligge i intervallet 10-40 °C, og den relative luftfugtighed bør ikke overstige 90 %.
- Enheden skal placeres på en måde, der sikrer god luftcirkulation.
- Hold en minimumsafstand på 50 cm fra hver væg i enheden.
- Der skal være plads nok til, at operatøren kan udføre sit arbejde korrekt og sikkert.
- Hold enheden væk fra alle varme overflader.
- Enheden skal altid bruges på en jævn, stabil, ren, brandsikker og tør overflade og uden for rækkevidde af børn og personer med begrænsede fysiske, sensoriske og mentale funktioner.
- Enheden skal placeres på en sådan måde, at strømstikket altid er tilgængeligt.
- Sørg for, at strømforsyningen til enheden svarer til de data, der er angivet på typeskiltet!
- Det anbefales ikke at bruge forlængerledninger;
- Skift ikke det originale stik;
- Brug ikke en stikadapter;
- Enheden skal tilsluttes en stikkontakt, der har en jordledning.
- Før brug skal alle komponenter afmonteres og vaskes, ligesom hele apparatet skal vaskes.
Testkørsel
1) Tilslut maskinen til strømforsyningen. 2) Tryk på knappen "CLEAN", og maskinen begynder at rotere. 3) Tryk på knappen "AUTO", røremaskinen vil rotere, og et par minutter senere vil kompressoren begynde at fryse. 4) Tryk på knappen "STANDBY", vent 2-3 minutter, og kontroller derefter, om tanken er holdt op med at fryse.
BEMÆRK: Lad ikke apparatet køre tørt i længere tid (uden isblanding), da det kan beskadige apparatet.
Rengøring for første brug
Første brug skal du rengøre og desinficere maskinen grundigt ved at følge disse trin:
1) Forbered 3 liter af en opløsning bestående af en blanding af koldt vand og rengøringsmiddel beregnet til brug på overflader i kontakt med fødevarer. Hæld opløsningen i maskinens tank, og rengør tanken grundigt med en svamp eller blød klud. 2) Tænd for strømmen, tryk på knappen "CLEAN", og lad maskinen køre i 2 minutter. 3) Placer en spand under dispenserens åbning, og træk håndtaget ned for at hælde opløsningen ud. 4) Når al rengøringsvæsken er løbet ud, skal du trykke på knappen "CLEAN" for at afslutte rengøringsfunktionen. 5) Skyl tanken og doseringssystemet ved at gentage alle vasketrin 2-3 gange og kun bruge rent vand.
OBS
- Opløsningens temperatur skal være under 60°C, da det ellers vil beskadige delene.
- Efter rengøring skal du sørge for, at der er vand i cylinderen, ellers vil den frosne is beskadige omrøreren, når maskinen fryser.
3.3. Parameterindstillinger:
1) Funktion til kontrol og nulstilling af portionstælleren: Tryk på knapperne "OP" og "NED" samtidig for at kontrollere, hvor mange portioner der er blevet serveret. Funktionen virker kun i automatisk tilstand og tæller, når mikroswitchen er aktiv. Tælleren vender tilbage til det forrige display, hvis du ikke foretager dig noget i 5 sekunder. Du kan nulstille tælleren ved at trykke på knapperne "UP" og "DOWN" samtidigt i 5 sekunder. 2) Indstilling af isens hårdhed: Tryk på knappen "UP" i 1 sekund i standbytilstand for at aktivere indstillingen af hårdhed (vinduet "HARD/SET" blinker). Brug derefter knapperne "OP" eller "NED" til at vælge isens hårdhedsgrad fra 1 til 10. Indstillingen gemmes automatisk efter 5 sekunders inaktivitet. 3) Kontrol af temperaturen: Hvis du vil kontrollere temperaturen inde i apparatet, skal du trykke på knappen "UP" og holde den nede i 3 sekunder. På den måde kan du aflæse temperaturen i den øverste tank og flasken. 4) Indstilling af systemparameter: Hold "SET"-knappen nede i 3 sekunder for at justere systemindstillingerne. Rul derefter gennem indstillingerne P0 til P5 med korte tryk på "SET".
og vælg den parameter, der skal ændres. Når den relevante parameter vises på displayet, skal du bruge knapperne "UP" og "DOWN" til at justere den. Nedenfor er en liste over parametre, der kan ændres:
| Antal | Parameterbeskrivelse | Kode | Rækken af værdier | Standardværdi | Enhed |
| 1 | Temperatur for forskøling af tank | P1 | 2-10 | 8 | °C |
| 2 | Vasketid | P2 | 1-30 | 10 | minut |
| 3 | Hysterese af tankens forskølingstemperatur | P3 | 1-10 | 2 | °C |
| 4 | Kompressorens genstartstid i standbytilstand | P4 | 5-30 | 15 | minut |
| 5 | Automatisch genstartstid | Q5 | 1-15 | 5 | minut |
| 6 | Forsinkelse af motorens nedetid | P6 | 1-60 | tredive | anden |
| 7 | Temperaturkompensationsværdi | P7 | -9~+9 | 0 | °C |
| 8 | Alarm over manglende isasse | P8 | 30-50 | 43 | / |
BEMÆRK: Det anbefales ikke at justere P1-parameteren.
3.4. Beskrivelse af funktioner
Rengøring:
- Aktivér rengøringstilstand: Tryk på knappen "CLEAN" i standbytilstand for at starte rengøringsfunktionen. Drivmotoren vil blive tændt. Tryk på "CLEAN" igen for at slukke for rengøringsfunktionen.
- Måling af motorhastighed: Hold knappen "CLEAN" nede i 10 sekunder for at aktivere funktionen til måling af motorhastighed uden belastning.
Standbytilstand
- Aktivér standbytilstand: Tryk på knappen "STANDBY" for at aktivere denne tilstand. Kompressoren kører for at fryse cylinderen, indtil den er 70% frossen. Magnetventilen til frysning vil blive slukket, og magnetventilen til forkøling vil blive tændt. Når temperaturen i den øverste tank når den indstillede temperatur (P0), vil begge magnetventiler og kompressoren stoppe. Kompressoren genoptager driften, når parameterværdien P3 er nået.
Automatisk tilstand
- Aktivering af automatisk tilstand: Tryk på knappen "Auto" for at gå i automatisk tilstand. Kompressoren kører for at fryse flasken 100% og fortsætter derefter med at køre for at fryse den øverste tank, indtil den indstillede temperatur (P0) er nået.
Alarmmeddelelser
1) Ingen rotationsregistrering: Hvis grænsekontakten ikke registrerer mixerens rotation (RPM), vises "--" på skærmen, og maskinen bipper og holder op med at arbejde. 2) Drivmotorens hastighed er for langsom: Hvis motorhastigheden er for lav, vises "NL" på skærmen, maskinen bipper og holder op med at arbejde. 3) Grænsekontakt bag dispenseråbningen aktiv i mere end 1 minut: Hvis dispenseren er aktiv i mere end 1 minut, vises "Cb" på skærmen, og maskinen bipper og holder op med at fungere. 4) For meget blanding i den øverste tank: Hvis blandingen i den øverste tank ikke er på det rette niveau, vises "QL" på skærmen.
3.5. Produktion af is
OBS!
- Produktet har ikke en natfunktion. Efter daglig brug af maskinen skal du tømme tanken og rengøre maskinen for at sikre korrekt hygiejne.
- Det anbefales at bruge ingredienser i pulverform. For eksempel at blande pulveriseret is med mælk. Undgå at bruge isblanding (eller kageblanding), da det kan beskadige maskinen eller resultere i dårligt formet is. Tip: Tilbered 60-80 g is hver gang, og vent 10 sekunder, før du tilbereder den anden portion.
- Tilbered 3 liter desinfektionsmiddel i en spand koldt vand, hæld det i beholderen, og rengør alle dens dele grundigt.
- Tænd for hovedstrømmen, tryk på knappen "CLEAN", og lad maskinen køre i 3 minutter.
- Placer en spand under døren til dispenseren for at tømme opløsningen.
- Når opløsningen er løbet ud, skal du trykke på knappen "CLEAN" for at slukke for vaskefunktionen. Fjern de to skruer på dispenserlågen, fjern hele enheden, rengør den, saml den igen, og sæt den i maskinen. Hæld en moderat mængde rent vand i tragten, tøm den, og gentag, indtil vandet er så klart som muligt. Tør automatens åbning med en ren, tør klud.
2) Tilberedning af blandingen:
Følg instruktionerne for tilberedning af isblandingen, og undgå enhver forurening. Lad blandingen stå i ca. 5 minutter, eller brug en færdiglavet isblanding. - Det anbefales at afkøle og opbevare blandingen i køleskabet ved 4°C for at få en bedre is.
3) Tilsætning af blandingen til beholderen:
Hæld halvdelen af den tilberedte blanding i beholderen. Tryk på knappen "CLEAN" for at blande blandingen grundigt, indtil boblerne forsvinder, og tryk derefter igen for at stoppe blandingen. Hæld resten af blandingen i, luk låget, og tryk på knappen "AUTO" for at skifte til isproduktion. Når displayet viser over 99%, er isen klar. For at servere is skal du trække i håndtaget og placere en kop eller en anden beholder under dispenseråbningen.
4) Brug af beholderens kølefunktion:
- Tryk på knappen "STANDBY" for at tænde for køling af beholderen, hvilket forhindrer blandingen i at blive ødelagt ved høje temperaturer og fremskynder tilberedningen af is.
5) Sørg for at tømme den resterende blanding, før du rengør maskinen ved at følge de tidligere beskrevne rengøringstrin.
Rengøring og vedligeholdelse af denne maskine er ikke bundet til en fast tidsplan, men afhænger af betingelserne for brug og drift. Hver maskine kræver en individuel tilgang afhængigt af dens aktuelle tilstand.
Rengøring:
1) Rengøring af den øverste tank og cylinderen
- Tryk på knappen "CLEAN" for at fjerne den resterende blanding fra beholderen og tønden, og tryk derefter igen for at stoppe processen.
- Tilbered 3 liter desinfektionsopløsning i koldt vand, og hæld det i beholderen.
- Lad maskinen køre i "CLEAN"-tilstand i 3 minutter, og tøm derefter al opløsningen. Gentag operationen 2-3 gange med rent vand for grundig rengøring. Træk stikket ud, skil maskinen ad, og rengør alle dele.
- Skru de fire skruer ud af lågen på dispenseren, og fjern den.
- Afmonter dispenserens dørkomponenter: lås, håndtag, stempel, tætningsringe. Fjern skruen fra cylinderen, og fjern derefter skruepakningen.
- Rengør alle dele, udskift slidte dele.
- Saml alle delene igen ved at påføre smøremiddel (f.eks. vaseline) på stemplet, O-ringene og pakningen.
2) Rengøring af maskinens yderside
- Hold maskinen ren udvendigt med en våd klud. Hæld ikke vand direkte i maskinen.
3) Rengøring af kondensatoren
- Rengør om nødvendigt (hvert halve år) kondensatoren, som kan være snavset af støv, hvilket påvirker varmeafledning og køling.
a) Afbryd hovedstrømmen. b) Fjern bag- og sidepanelerne. c) Brug en støvsuger, trykluft eller en blød børste til at fjerne støvet. Pas på ikke at beskadige kondensatorens komponenter.
- Tøm produktet dagligt, og rengør og desinficer apparatet grundigt. Korrekt vedligeholdelse sikrer bedre produktkonsistens, øger maskinens pålidelighed og ydeevne og forhindrer dyre reparationer.
- Før hver rengøring (medmindre andet er angivet i brugervejledningen), justering, udskiftning af tilbehør, og når apparatet ikke er i brug, skal netstikket tages ud. Vent, indtil de roterende elementer stopper. Kør maskinen tom for at undgå at beskadige de indre dele. Gør dig fortrolig med alle maskinens driftstilstande for at opnå sikker og pålidelig drift. Overfladerne må kun rengøres med midler, der ikke indeholder ætsende stoffer.
- Apparatet må kun rengøres med milde rengøringsmidler, der er beregnet til rengøring af overflader, der kommer i kontakt med fødevarer.
- Lad ikke maskinen køre med vand i automatisk tilstand for at undgå, at vandet bliver til is, hvilket kan beskadige maskinens komponenter. Smør tætningerne og tætningsringene med et fødevaregodkendt smøremiddel.
- Hæld ikke vand eller andre væsker i tanken, før sabotagen er fjernet fra frysecylinderen. Dette vil få væske til at strømme fra udløbsrøret, der er placeret under maskinen.
- Fyld ikke fremmedlegemer i beholderen, da det kan blokere flowet til frysecylinderen og beskadige apparatet.
- Maskinen må ikke betjenes med de rustfri stålpaneler afmonteret for at undgå ulykker på grund af bevægelige dele. Løstsiddende tøj og langt hår kan blive fanget i bevægelige dele og forårsage alvorlige skader.
- Efter hver rengøring skal alle komponenter tørres grundigt, før apparatet tages i brug igen.
- Enheden skal opbevares på et tørt og køligt sted beskyttet mod fugt og direkte sollys. Det er forbudt at sprøjte enheden med en vandstråle eller nedsænke enheden i vand.
Sørg for, at der ikke kommer vand ind gennem ventilationshullerne i kabinettet. - Ventilationshullerne skal rengøres med en børste og trykluft. - Brug en blød klud til rengøring. - Brug/DD: 1.0000000000000000000000000000000000000000000000000000000000000000000000000000000
Bortskaffelse af brugte enheder:
Når dette produkt er udtjent, må det ikke bortskaffes sammen med almindeligt husholdningsaffald, men skal afleveres på et indsamlingssted for genbrug af elektrisk og elektronisk udstyr. Dette er angivet med et symbol på produktet, brugervejledningen eller emballagen. De materialer, der bruges i enheden, kan genbruges i henhold til deres mærkning. Ved at genbruge, genanvende materialer eller på anden måde bruge brugt udstyr yder du et vigtigt bidrag til at beskytte vores miljø.
Din lokale administration vil give dig oplysninger om det relevante bortskaffelsessted for brugte enheder.
Problemløsning
Hvis du støder på problemer med din enhed, kan du finde en løsning i tabellen nedenfor. Hvis problemet fortsætter, skal du ikke løse det selv, men kontakte producentens tekniske service for at få hjælp.
| Problem | Sandsynlige Årsager | Løsninger |
| Maskinen virker ikke | Maskinen er ikke tilsluttet. | Kontroller og tilslut korrekt. |
| Hovedafbryderen er ikke tændt. | Tænd for hovedafbryderen. | |
| Hovedafbryderen er beskadiget. | Udskift hovedafbryderen med en ny. | |
| Beskyttselskredsløbet er i drift. | Skift sikringen. | |
| Rengøringstilstand virker ikke | Ledningerne tildeen Funktion er lõse. | Kontrollér kablerne, og tilslut dem. |
| Drivmotoren virker ikke. | Reparer eller udskift motoren. | |
| Automatisk tilstand virkerøyke | Ledningerne tildeen Funktion er lõse. | Kontrollér kablerne, og tilslut dem. |
| Kontrolkortet er ikke aktivt | Udskift kontrolkortet. | |
| Kompressoren virkerøyke | Spændingen er lav. | Prøv at få en høj og stabil spænding. |
| Relæet er defekt. | Udskift kontrolkortet. | |
| Der er noget galt med kontrolpanelet. | Udskift kontrolkortet. | |
| Overbelastningsbeskyttselsen virker. | Find ørsagen, og start forfra. | |
| Kompressoren er beskadiget. | Udskift kompressoren. | |
| Kompressorens kondensator virker ikke. | Udskift kondensatoren. | |
| Maskinen fryserøyke | Lækage af kølemiddel. | Find lækagen og reparer den, pafyld kølemiddel after støvsugning af kølesystemet. |
| Magnetventilen virkerøyke. | Udskift magnetventilen. | |
| Ventilatormotoren virkerøyke. | Reparer eller udskift ventilatormotoren. | |
| Kompressoren virkerøyke. | Kontrollér kompressoren, og udskift den om nødvendigt. | |
| Maskinen stopperøyke | Hårdheden er indstillet for hjt. | ReducerHardhedsindstillingen. |
| Der er noget galt med kontrolpanelet. | Udskift kontrolkortet. | |
| Dårligt kølesystem. | Kontrollér kølesystemet. | |
| Relæet er slukket | Spændingen er lav. | Prøv at få en høj og stabil spænding. |
| Der er noget galt med kontrolpanelet. | Udskift kontrolkortet. | |
| Kontaktoren er brændt af. | Udskift kontaktoren. | |
| Isen flyerder ikke ud af dispensereren | Forkert blanding fik cylinderen til at fryse. | Forbered den passende blanding. |
| Ingen blanding i cylinderen. | Tilsæt blandingen til beholderen. | |
| Grænsekontakten virkerøyke, eller ledningerne til | Udskift grænsekontakten, eller skifte ledningerne. | |
| grænsekontakten er løse. | ||
| Koblingen eller blanderen er beskadiget. | Udskift koblingen eller blanderen. | |
| Isen er for blød | Dispenserens Åbning er utæt. | Kontroller stempelets O-ring, og udskift den om nødvendigt. |
| Døren til dispenseren er utæt. | Kontroller dispenserdørens O-ring, og udskift den om nødvendigt. | |
| Afløbsrøret er utæt. | Kontroller skruepakningen, og udskift den om nødvendigt. | |
| Summeren bliver ved med at bippe | Beskyttelse mod lav spænding. | Sluk første for encheden, og tatsäch denigen after 5 minutter. |
| Beskyttelse mod nedlukning. | Sluk første for encheden, ogARC denigen after 5 minutter. | |
| Grænsekontakten nulstilles ikke i tide. | Træk händtaget op for at nulstille grænsekontakten. | |
| CODE "NL". | Drivmotorens hastighed falder hurtigt. | Hårdheden er indstillet for hjot, ellertjek, om det er et motorproblem. |
| "--"CODE | Nærhedsaftbryderen er/DDie den rigtige position erder beskadiget. | Justerærhedsaftbryderens position,eller udskift den. |
Samlingstegning:
Liste over dele
| NEJ | Delnavn | Antal | NEJ | Delnavn | Antal |
| 1 | Ventilatorens motor | 2 | 20 | Snegleaksel | 1 |
| 2 | Aerodynamisk tunnel | 1 | 21 | Dispenserens abning | 1 |
| 3 | Adapter | 1 | 22 | Händtag | 1 |
| 4 | Kontrolpanel | 1 | 23 | Pude | 2 |
| 5 | Dæksel til/elboks | 1 | 24 | Snegl | 2 |
| 6 | Sabotagemotor | 1 | 25 | Stift til händtag | 1 |
| 7 | Bagpanel | 1 | 26 | Pude | 1 |
| 12 | Sensor til blandingsniveau | 1 | 27 | Stempel | 1 |
| 11 | Foderrør | 1 | 28 | O-ring til stempel | 4 |
| 10 | Beholderdæksel | 1 | 29 | Møtrik | 1 |
| 9 | Omrører | 1 | tredive | Drypbakke | 1 |
| 8 | Plade | 2 | 31 | Flyder | 1 |
| 7 | Magnetisk stål | 1 | 32 | Dæksel til drypbakke | 1 |
| 6 | Motor med snekkeaksel | 1 | 33 | Rørfittings | 1 |
| 5 | Nødstopknap | 1 | 34 | Fødder | 4 |
| 4 | PCB-kort | 1 | 35 | Kompressor | 1 |
| 3 | Kontakt | 1 | 36 | Elektromagnetisk ventil | 2 |
| 2 | Forsegling | 2 | 37 | Kondensator | 1 |
| 1 | Tætningsring (o-ring) | 2 | 38 | Filter A | 1 |
e) For at undgå elektrisk stød må du aldrig sænke ledningen, stikket eller enheden i vand eller andre væsker. Brug ikke apparatet på våde overflader.
f) OBS! LIVSFARE! Sænk aldrig apparatet ned i vand eller andre væsker under rengøring.
g) Brug ikke apparatet i meget fugtige omgivelser eller i umiddelbar nærhed af vandtanke. h) Før første gangs brug, kontroller om hovedspændingstypen og strømmen svarer til de angivne data på typeskiltet. i) Enheden skal tilsluttes en stikkontakt med jordledning.
2.2. Sikkerhed på arbejdspladsen
g) For at sikre at enheden fungerer som den skal, må du ikke fjerne de fabriksmonterede beskyttelser eller løsne skruerne.
j) Rør ikke ved bevægelige dele eller tilbehør, medmindre enheden er koblet fra strømkilden.
k) Apparatet må ikke flyttes, justeres eller roteres under arbejdet.
o) Kør ikke enheden, når den er tom.
3.2. Forberedelse til arbejde
Enhedsplacering
BEMÆRK: Det anbefales ikke at ændre P1-parameteren.
a) Afbryd hovedstrømmen. b) Fjern bag- og sidepanelerne. c) Brug en støvsuger, trykluft eller en blød børste til at fjerne støv. Vær forsigtig, så du ikke beskadiger kondensatorkomponenterne.
Vedligeholdelsestips
3.4. Funktionsbeskrivelse
Rengøring
- TEKNISKE DATA
- BRUG IKKE APPARATET, MEDMINDRE DU HAR LÆST OG FORSTÅET DENNE BRUGERVEJLEDNING GRUNDIGT
- LEGENDE
- SIKKERHED VED BRUG
- ELEKTRISK SIKKERHED
- SIKKERHED PÅ ARBEJDSPLADSEN
- PERSONLIG SIKKERHED
- SIKKER BRUG AF UDSTYR
- BESKRIVELSE AF ENHEDEN
- KONTROLPANEL
- FORBEREDELSE TIL ARBEJDET
- ENHEDENS PLACERING
- TESTKØRSEL
- RENGØRING FOR FØRSTE BRUG
- OBS
- PARAMETERINDSTILLINGER
- BESKRIVELSE AF FUNKTIONER
- RENGØRING
- STANDBYTILSTAND
- AUTOMATISK TILSTAND
- ALARMMEDDELELSER
- PRODUKTION AF IS
- TILBEREDNING AF BLANDINGEN
- TILSÆTNING AF BLANDINGEN TIL BEHOLDEREN
- BRUG AF BEHOLDERENS KØLEFUNKTION
- RENGØRING AF DEN ØVERSTE TANK OG CYLINDEREN
- RENGØRING AF MASKINENS YDERSIDE
- RENGØRING AF KONDENSATOREN
- BORTSKAFFELSE AF BRUGTE ENHEDER
- PROBLEMLØSNING
- SAMLINGSTEGNING
- FORBEREDELSE TIL ARBEJDE
- ENHEDSPLACERING
- VEDLIGEHOLDELSESTIPS
- FUNKTIONSBESKRIVELSE
Mærke : Royal Catering
Model : RCSI-16A
Kategori : Ismaskine
