BRUGSANVISNING BR 4735 Esc Kärcher

Læs original brugsanvisning inden første brug, følg anvisningerne og opbevar vejledningen til senere efterlæsning eller til den næste ejer.

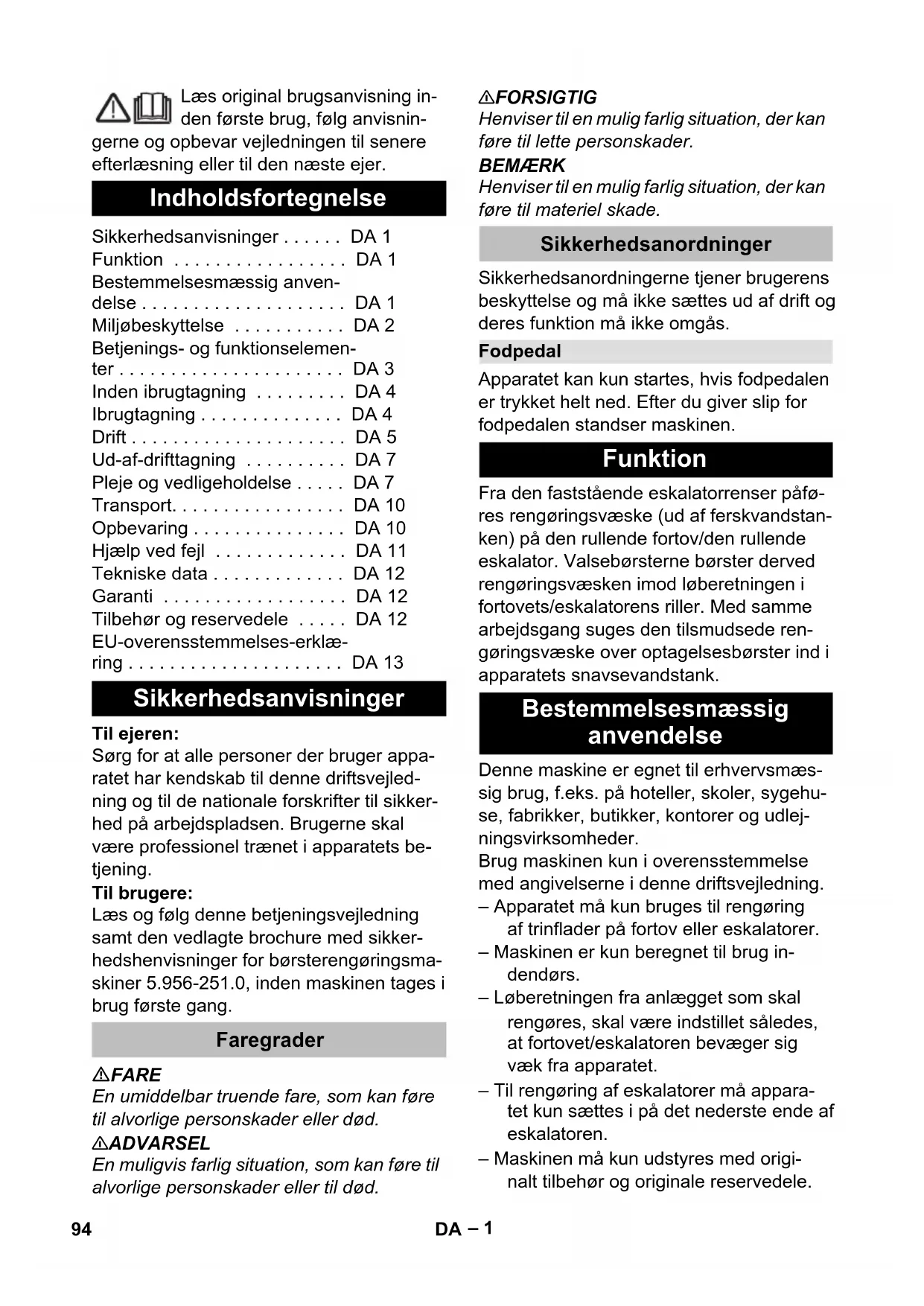

Indholdsfortegnelse

Sikkerhedsanvisninger ..... DA 1

Funktion DA 1

Bestemmelsesmæssig anvendelse .... DA 1

Betjenings- og funktionselementer DA 3

Inden ibrugtagning ..... DA 4

Ibrugtagning ..... DA 4

Drift DA 5

Ud-af-drifttagning ..... DA 7

Hjælp ved fejl DA 11

Tekniske data ..... DA 12

Garanti DA 12

Sikkerhedsanvisninger

Til ejeren:

Sørg for at alle personer der bruger apparatet har kendskab til denne driftsvejledning og til de nationale forskrifter til sikkerhed på arbejdspladsen. Brugerne skal være professionel trænet i apparatets betjening.

Til brugere:

Læs og følg denne betjeningsvejledning samt den vedlagte brochure med sikkerhedshenvisninger for børsterengøringsmaskiner 5.956-251.0, inden maskinen tages i brug første gang.

Faregrader

⚠️FARE

En umiddelbar truende fare, som kan føre til alvorlige personskader eller død.

▲ADVARSEL

Henviser til en mulig farlig situation, der kan føre til lette personskader.

BEMAERK

Henviser til en mulig farlig situation, der kan føre til materiel skade.

Sikkerhedsanordninger

Sikkerhedsanordningerne tjener brugerens beskyttelse og må ikke sættes ud af drift og deres funktion må ikke omgås.

Fodpedal

Apparatet kan kun startes, hvis fodpedalen er trykket helt ned. Efter du giver slip for fodpedalen standser maskinen.

Funktion

Fra den faststående eskalatorrenser påføres rengøringsvæske (ud af ferskvandstanken) på den rullende fortov/den rullende eskalator. Valsebørsterne børster derved rengøringsvæsken imod løberetningen i fortovets/eskalatorens riller. Med samme arbejdsgang suges den tilsmudsede rengøringsvæske over optagelsesbørster ind i apparatets snavsevandstank.

Bestemmelsesmæssig anvendelse

Denne maskine er egnet til erhvervsmæssig brug, f.eks. på hoteller, skoler, sygehuse, fabrikker, butikker, kontorer og udlejningsvirksomheder.

Brug maskinen kun i overensstemmelse med angivelserne i denne driftsvejledning.

- Apparatet må kun bruges til rengøring af trinflader på fortov eller eskalatorer.

- Maskinen er kun beregnet til brug indendørs.

– Løberetningen fra anlægget som skal rengøres, skal være indstillet således, at fortovet/eskalatoren bevæger sig væk fra apparatet.

– Til rengøring af eskalatorer må apparatet kun sættes i på det nederste ende af eskalatoren.

- Maskinen må kun udstyres med originalt tilbehør og originale reservedele.

Miljøbeskyttelse

Emballagen kan genbruges. Smid ikke emballagen ud sammen med det almindelige husholdningsaffald, men aflever den til genbrug.

Udtjente apparater indeholder værdifulde materialer, der kan og bør afleveres til genbrug. Batterier, olie og lignende stoffer er ødelæggende for miljøet. Aflever derfor udtjente apparater på en genbrugsstation eller lignende.

Henvisninger til indholdsstoffer (REACH)

Aktuelle oplysninger til indholdsstoffer finder du på:

Betjenings- og funktionselementer

1 B ∅ j l e
2 Afledningsslange for friskvand
3 Afledningsslange for snavsevand
4 Net stik
5 Trækaflastningskrog
6 Fodpedal
7 Bageste hjul med läsehåndtag

8 Dæksel til snavsevandsbeholder
9 Forreste hjul
10 Snavsevandsbeholder
11 Påfyldningsåbning ferskvandstank
12 Pedal til løftning/sænkning af børstehovedet
13 Håndtag til låsning af børstehovedet

Betjeningspanel

1 Driftstimetæller
2 Display pumpetryk
3 A f b r y d e r
4 Kontrollampe "Snavsevandsbeholder er fuld"
5 Kontrollampe "Overbelastning af børstemotor"

Symboler på maskinen

Aftap snavsevand

Aftap ferskvand

Påfyldningsåbning ferskvands- tank

Stopbremse

Fodpedal

Tøm rentvands- og spil- devandstanken, inden maskinen vippes.

Inden ibrugtagning

→ Fjern emballagen med undtagelse af lastpallen.

Monter forskydningsbøjlen

→ Sæt forskydningsbøjlen ind i apparatets udsparinger.
→ Monter forskydningsbøjlen med de 4 vedlagte skruer.
→ Fastgør afdækningshætterne.
→ Hæng trækaflastningskrogen ind i forskydningsbøjlen.

Aflæsning

→ Fikser de bageste hjul, fjern træklodserne som fastholder hjulene.
→ De fire gulvbrædder på pallen er gjort fast med skruer. Skru disse brædder af.

→ Læg brædderne på kanten af pallen. Placer brædderne sådan, at de ligger foran maskinens hjul. Fastgør brædderne med skruerne.
→ Maskinen køres langsomt ned ad rampen.

Under produktionen blev maskinen behandlet med frostbeskyttelsesmiddel. Inden maskinen tages i brug, skal frostbeskyttelsesmidlet fjernes.

→ Fyld 10 liter ferskvand ind i ferskvands- tanken.
→ Træd fodpedalen.
→ Sæt maskinens kontakt på grundrengøring.
→ Maskinen skal være så længe i drift indtil trykket på manometeret synker.

Ibrugtagning

Forberedelse fortov/eskalator

⚠️FARE

Fare for tilskadekomst! Maskinen kan sidde i klemme på eller rives med af det rullende fortov/rulletrappen. Før rengøring skal du sørge for, at der på trinflader og rilleprofiler ikke er nogen deformeringer eller genstande, der sidder i klemme. For nødstilfælde skal du sørge for, at du ved, hvor nødstopknappen befinder sig på det rullende fortov/rulletrappen.

→ Så længe der rengøres og trinfladerne er våde, skal fortovet/eskalatoren afspærres vidstrakt.
→ Tænd fortovet/eskalatoren.
→ Sørg for at fortovets/eskalatoren løber væk fra maskinen.

Forberede maskinen

→ Kontroller om maskinens kam og styringsskinner passer til fortovets/eskalatorens fabrikat. Udskift kam og styringsskinner efter behov.

→ Åbn dækslet til friskvandsbeholderen.
→ Påfyld friskvand.

BEMAERK

Risiko for beskadigelse. Brug kun de anbefalede rensemidler. Ved brug af andre rengøringsmidler bærer brugeren den forøgede risiko med hensyn til driftssikkerhed og ulykkesrisiko.

Brug kun rensemidler, der ikke indeholder opløsningsmidler, salt- eller oxidsyre.

Tag højde for sikkerhedsanvisningerne på rensemidlerne.

Bemærk:

Brug ikke stærkt skummende rengøringsmidler.

→ Påfyld rengøringsmiddel.
→ Luk dækslet til friskvandsbeholderen.
→ Kør maskinen foran fortovs-/eskala- torafsatsen.

Drift

⚠️FARE

Fysisk Risiko!

• Maskinen må ikke bruges på arealer med en større hældning.
• Træd på fodpedalen med den ene fod. Den anden fod skal stå fast og sikkert på underlaget.
• Du skal hele tiden have den ene hånd på skubbebøjlen.
• Løstsiddende tøj eller smykker kan sætte sig fast i bevægelige dele på det rullende fortov/rulletrappen. Fjern derfor smykker, og bær altid kun tætsiddende tøj samt sikkerhedssko.

Rengøringsmåder

Rengøringstiden er afhængig af tilsmudsningsniveauet og inddeles i tre rengøringsmåder.

Tørsugning

Tørsugning af fortove/eskalatorer der allerede blev gjort ren.

Rengøring af let tilsmudsede fortov/eskalatorer (normalt i korte, regelmæssige tidsintervaller). Ved denne indstilling arbejder maskinen med reduceret vandmængde. Vandpumpen arbejder i takt.

Grundrengøring

Rengøring af stærkt tilsmudsede fortove/eskalatorer (normalt hvis der ikke blev gjort ren over længere tidsrum). Stærkt tilsmudsede områder bør forud rengøres manuelt.

Henvisninger til rengøring

– Grov, løst tilsmudsning skal først fejes af med hånden.
– Fjern faste genstande (f.eks. sten) ud af trinfladens riller.
– Forsiden af eskalatorens trin skal ren- ses med hånden.
– Rengør trinfladerne i overlappende bainer. Kør hertil maskinen ud af arbejdspositionen og forskyd den til siden.
– Hold øje med trinfladerne under rengøringen. De bør være fugtigt, men ikke vådt. Der må ikke være skum tilovers.
- Rengør først fugtigt (med rengøringsvæske) og derefter tørt (maskinens kontakt på tørsugning).
– Rengør afsluttende med klart vand for at fjerne rester fra rengøringsvæsken.

Rengøringsdrift

⚠️FARE

Fare for tilskadekomst og elektrisk stød! Forlængerkablet skal altid føres på en måde, så det ikke kommer i klemme eller masses, og så man ikke kan falde over det.

→ Sæt netstikket i.

→ Forlængerledningens ende hænges som sløjfe ind i trækaflastningens krog.

→ Lås de bageste hjul.

→ Skub maskinen således på afsatsen, at de forreste hjul ikke berører den første trinflade af den løbende fortov/eskala- tor.
→ Betjen pedalen for at sænke børstehovedet. Børstehovedet sænkes og håndtaget til låsningen går i hak.

→ Træd fodpedalen med en fod og bevæg maskinen en lille smule frem og tilbage. Maskinen centrerer sig i trinfladens riller, derefter kan du høre en susen.

⚠️FARE

Fare for tilskadekomst! Maskinen må ikke skubbes længere end angivet nederst på rulletrappen. Ellers er der risiko for, at ma- skinen rives med af rulletrappen. I enhver farlig situation skal du med det samme tryk- ke på nødstopknappen.

Rengøringshovedet skal ligge fladt på eskalatoren.

Når spildevandstanken er fuld, skal maskinen slukkes. Maskinen kan tages i brug igen ved at tømme spildevandstanken og sætte maskinkontakten på "0" et øjeblik.

Gennemfør rengøringen så længe, indtil fortovet/eskalatoren har gennemført 1 til 2 omgange. Forskyd derefter ma- skinen til siden og start en ny rengø- ringsproces.

Forskyd maskinen til siden

→ Sæt maskinens kontakt til position "Tørsugning". Tørsugning aktiveres.
→ Lad pumpetrykket synke til 0 bar.
→ Hovedafbryderen sættes på "0".
→ Aflast fodpedalen.
→ Betjen pedalen for at løfte børstehovedet. Børstehovedet løftes op.
→ Forskyd maskinen til siden
→ Betjen pedalen for at sænke børstehovedet. Børstehovedet sænkes og håndtaget til låsningen går i hak.
→ Træd fodpedalen og centrer maskinen i trinfladens riller.
→ Stil maskinens kontakt på "Vedligeholdelsesrengøring" eller "Grundrengøring".
→ Rengør afsluttende med klart vand for at fjerne rester fra rengøringsvæsken.

⚠️FARE

Fare for tilskadekomst! Maskinen skal altid køres væk fra arbejdsstedet, inden der påfyldes rengøringsvæske.

Ud-af-drifttagning

Afslutte rengøringen

→ Sæt maskinens kontakt til position "Tørsugning". Tørsugning aktiveres.
→ Lad pumpetrykket synke til 0 bar.
→ Hovedafbryderen sættes på "0".
→ Aflast fodpedalen.
→ Betjen håndtaget og pedalen for at løfte børstehovedet. Børstehovedet løftes op.
→ Løsn de bageste hjul.
→ Kør maskinen ud af arbejdspositionen og ned fra afsatsen indtil den står på fast grundlag.

Sluk for maskinen

→ Træk netstikket ud.

→ Dræn og bortskaf den resterende rengøringsvæske.
→ Aflede og bortskaffe snavsvand.
→ Rengør maskinen indvendigt og udven- digt. Spol tankene med klart vand.
→ Maskinen må kun opbevares i frostfrie rum og på plane, rene gulvflader.
→ Lås de bageste hjul.
→ Afspærringen af fortovet/eskalatoren må først fjernes, hvis hele arbejdsområdet er tørt. Ved væde på fortov/eskala-torer er der fare for at glide.

Fare for tilskadekomst! Inden der arbejdes på maskinen:

→ Hovedafbryderen sættes på "0".
→ Træk netstikket ud.
→ Lås de bageste hjul.
→ Dræn og bortskaf den resterende rengøringsvæske.
→ Aflede og bortskaffe snavsvand.

Rengøring af maskinen

BEMAERK

Fare for beskadigelse! Sprøjt ikke vand på maskinen, og anvend ikke aggressive ren-gøringsmidler.

→ Rengør maskinen udvendigt med en fugtig klud vædet i mild vaskelud.
→ Visk snavsevandstanken indvendigt.
→ Rens fnugfilteret.

Vedligeholdelsesintervaller

Vip maskinen i vedligeholdelsesposition

Eskalatorrenseren skal være tilgængeligt fra bunden for at gennemføre forskellige kontrol- og vedligeholdelsesarbejder.

→ Vip maskinen fremad ved hjælp af en anden person indtil den står på den forreste kasseflade.

Dagligt inden brugen

→ Kontroller dysernes sprøjtemønster.
→ Kontroller indsugningsdyserne med hensyn til tilsmudsning.
→ Kontroller fodpedalens nødstop-funktion.
Betjen fodpedalen, sæt maskinens kontakt til "Tørsugning", maskinen skal køre. Giv slip for fodpedalen, maskinen skal standse.
Reparationen må kun gennemføres af kundeservice.

→ Kontroller låseindretningen på de bage- ste hjul Reparationen må kun gennemføres af kundeservice.

→ Kontroller for slid: Valsebørsterne, optagelsesbørsterne, kam, styringsskinner, slanger, stopper og forreste hjul. Stopper og forreste hjul må efter behov kun udskiftes af kunde- service.

→ Kontroller netkablet og netstikket med hensyn til skader og brud. Udskiftning må kun gennemføres af kundeservice eller en elektriker.

→ Kontroller om alle fastspændingsdele sidder fast.
→ Lad drivremmen kontrollere med hensyn til spænding og slitage (kundeservice).

Vedligeholdelsesarbejder

Rens fnugfilteret

→ Skru afdækningspladen af med en torx-nøgle.

Bemærk:

Der sidder en indvendig sekskantnøgle (Torx) i holderen til aftømningsslangen for spildevand.

→ Rens fnugfilteret.
→ Skru afdækningspladen på.

Udskift valsebørsterne og optagelsesbørsterne

→ Træk valsebørsterne (stort) og optagelsesbørsterne (små) ud udskift dem (hold øje med børsternes sekskant-holder!)

Kontroller herved også kam og indsugningsdyserne og udskift/rens dem efter behov.

→ Træk kammene ud og udskift dem. Skub hertil indløbskammene på den smalle og udløbskammene på den bredde skinne.

Rens indsugningsdyserne

→ Træk forureninger ud af indsugningsdyserne, tryk dem ikke ind.

Udskifte styringsskinnen

→ Løsn skruerne fra holderen til styringsskinnen.
→ Afmonter styringsskinnen.
→ Den nye styringsskinne sættes i i omvendt rækkefølge. Hold øje med at den sidder fast.

Kontroller dyserne og filteret til rengøringsvæsken

→ Løsn omløbermøtrikken. Fjern dysen. tætningsskiven og filteret.
→ Rens dysen eller sæt en ny dyse ind i omløbermøtrikken.
→ Sæt tætningsskiven og filteret i og skru omløbermøtrikken fast med hånden.

Udskifte skånestykket

→ Skru skånestykket af med en skrue-trækker og udskift det.

Transport

⚠️FARE

Fare for tilskadekomst! Kør ikke på hældninger over 5°. Maskinen må ikke køre på rullende fortove/rulletrapper.

△FORSIGTIG

Fare for person- og materialeskader! Hold øje med maskinens vægt ved transporten.

→ Lås de bageste hjul.
→ Maskinen skal sikres imod forskydning med spændeseler og tov.

Opbevaring

⚠FORSIGTIG

Fare for person- og materialeskader! Hold øje med maskinens vægt ved opbevaring. Denne maskine må kun opbevares indendørs.

Hjælp ved fejl

⚠️FARE

Fare for tilskadekomst! Inden der arbejdes på maskinen:

→ Hovedafbryderen sættes på "0".
→ Træk netstikket ud.

→ Lås de bageste hjul.
→ Dræn og bortskaf den resterende rengøringsvæske.
→ Aflede og bortskaffe snavsvand.

Fejl Afhjælpning
Motor/Pumpe starter ikke eller slukker af sig selv under driften.	Tøm snavsevandsbeholderen.
	Træd fodpedalen.
Kontrollampe "Snavsevandsbeholder er fuld" lyser.	Tøm snavsevandsbeholderen.
Arbejdstrykket på mindst 3 bar opnås ikke.	Hvis ferskvandstanken er tom, påfyld den (35 liter).
	Kontroller ledningssystemet med hensyn til utæthed. Lad kundeservice tætne efter behov.
	Kontroller dysen.
	Lad kundeservice rense pumpen.
Rensede trinflader er for våd.	Kontroller kammene for slid, udskift dem ved behov.
	Kontroller tætningerne mellem snavsevandsbeholderen og dækslet med hensyn til skader, udskift dem ved behov.
	Kontroller optagelsesbørsterne for slid, udskift dem ved behov.
	Kontroller om indsugningsdysen og sugeslangerne er tilstoppet, rens ved behov.
	Kontroller, om snavsevandstankens låg er lukket.
	Kontroller, om de rigtige kam er monteret.
Rensede trinflader er ikke ren. K	Kontroller om dyserne til rengøringsvæsken er tilstoppet, rens eller udskift ved behov.
	Kontroller tætningerne mellem snavsevandsbeholderen og dækslet med hensyn til skader, udskift dem ved behov.
	Kontroller valsebørsterne og optagelsesbørsterne for slid, udskift dem ved behov.
	Kontroller rengøringsmidlet. Kontroller rengøringsmidlets koncentration.
	Kontroller optagelsesbørsterne for slid, udskift dem ved behov.
	Kontroller, om snavsevandstankens låg er lukket.
	Kontroller, om de rigtige kam er monteret.
Kontrollampe "Overbelastning af børstemotor" lyser.	Sæt maskinens kontakt på "0", skift derefter tilbage til der ønskede driftsindstilling. Kontakt kundeservice, hvis der alligevel opstår en fejl.
	Fjern bånd og snore fra børsterne.

Tekniske data

Ydelsesdata
Mærkespænding V 220-	240
Frekvens Hz 50/60
Styrespænding V 12
Nominel effekt (maks.) W 1400
Sugemotorydelse W 800
Børstemotorydelse W 600
Beskyttelsesklasse IPX4
Pumpetryk bar 3-4
Vandforbrug l/t 25-50
Valsebørstens omdrej-ningstal	o/min 870
Optagelsesbørstens omdrejningstal	o/min 1090
Mål og vægt
Arbejdsbredde	mm	470
Bredde	mm	480
Længde	mm	1150
Højde med forskyd-ningsbøjle	mm	1050
Højde uden forskyd-ningsbøjle	mm	760
Volumen frisk-/snavse-vandsbeholder	l	35/35
Transportvægt	kg	ca. 90
Tilladt totalvægt	kg	ca. 125
Oplyste værdier ifølge EN 60335-2-72
Samlet svingningsvær-di	m/s^2	0,3
Usikkerhed K	m/s^2	0,2
Lydtryksniveau L_pA	dB(A)	<75
Usikkerhed K_pA	dB(A)	2
Lydeffektniveau L_WA + usikkerhed K_WA	dB(A)	90

Garanti

I de enkelte lande gælder de af vore forhandlere fastlagte garantibetingelser.

Eventuelle fejl på apparatet afhjælpes gratis inden for garantien, såfremt fejlen kan tilskrives en materiale- eller produktionsfejl.

Hvis De ønsker at gøre garantien gældende, bedes De henvende Dem til Deres forhandler eller nærmeste kundeservice medbringende kvittering for købet.

Anvend kun originaltilbehør og -reservede- le. De er en garanti for en sikker og fejlfri drift af maskinen.

Hermed erklærer vi, at den nedenfor nævnte maskine i design og konstruktion og i den af os i handlen bragte udgave overholder de gældende grundlæggende sikkerheds- og sundhedskrav i EU-direktiverne. Ved ændringer af maskinen, der foretages uden forudgående aftale med os, mister denne erklæring sin gyldighed.

Produkt: eskalatorrenser

Type: 1.310-xxx

Gældende EU-direktiver

Anvendte harmoniserede standarder

EN 55014-1: 2006+A1: 2009+A2: 2011

EN 55014-2: 2015

EN 60335-1

EN 60335-2-72

EN 61000-3-2: 2014

EN 61000-3-3: 2013

EN 62233: 2008

Anvendte tyske standarder

Underskriverne handler på bestyrelsens vegne og med dennes fuldmagt.

H. Jenner

Dokumentationsbefuldmægtiget:

S. Reiser

Alfred Kärcher SE & Co. KG

Sikkerhetsanvisninger

For brukeren:

Før maskinen tippes, må rentvannstanken og bruktvannstanken tøm- mes.

Før den tas i bruk

→ Kontroller om maskinens kammer og føringsskinne er avstemt til den aktuelle rulletrapp/rullefortau (fabrikat). Skift kammer og føringskinne ved behov.

→ Åpne dekselet på friskvanntanken.
→ Fyll på rent vann.

OBS

Anvendte overensstemmende normer

EN 55014-1: 2006+A1: 2009+A2: 2011

EN 55014-2: 2015

EN 60335-1

EN 60335-2-72

EN 61000-3-2: 2014

EN 61000-3-3: 2013

EN 62233: 2008

Säkerhetsanvisningar
