BRUGSANVISNING 72V LiIon Battery Power 55H Wolf Garten

Læs denne betjeningsvejledning omhyggeligt før første brug af dit apparat, og følg den nøje. Opbevar denne betjeningsvejledning til senere brug eller senere ejere. Î Du skal ubetinget læse sikkerhedsanvisningerne før første ibrugtagning! Ved manglende overholdelse af betjeningsvejled- ningen og sikkerhedsanvisningerne kan ma- skinen blive beskadiget, og der kan opstå farer for brugeren og andre personer. Î Alle personer, der er beskæftiget med ibrugtag- ning, betjening og vedligeholdelse af maskinen, skal være tilsvarende kvaliceret. Forbud mod egenmægtige ændringer eller ombygninger Det er forbudt at foretage ændringer på appa- ratet eller at fremstille ekstraudstyr af denne. Sådanne ændringer kan føre til personskader og fejlfunktioner. Î Reparationer på maskinen må udelukkende udføres af personer, der har beføjelse til og er trænet i det. Brug altid originale reservedele til dette formål. På den måde sikres det, at appara- tets sikkerhed opretholdes. Informationssymboler i denne vejledning Tegnene og symbolerne i denne vejledning er beregnet som en hjælp til hurtig og sikker anven- delse af maskinen og vejledningen. Henvisning om den mest effektive og praktiske anvendelse af apparatet. Î Handlingstrin Opfordrer til handling. 3 Handlingsresultat Her nder du resultatet af en række handlingstrin. [1]Positionsnummer Positionsnumre er markeret med skarpe parente- ser [ ] i teksten.

Illustrationsmærkning Billeder er nummereret med bogstaver og er markeret i teksten.

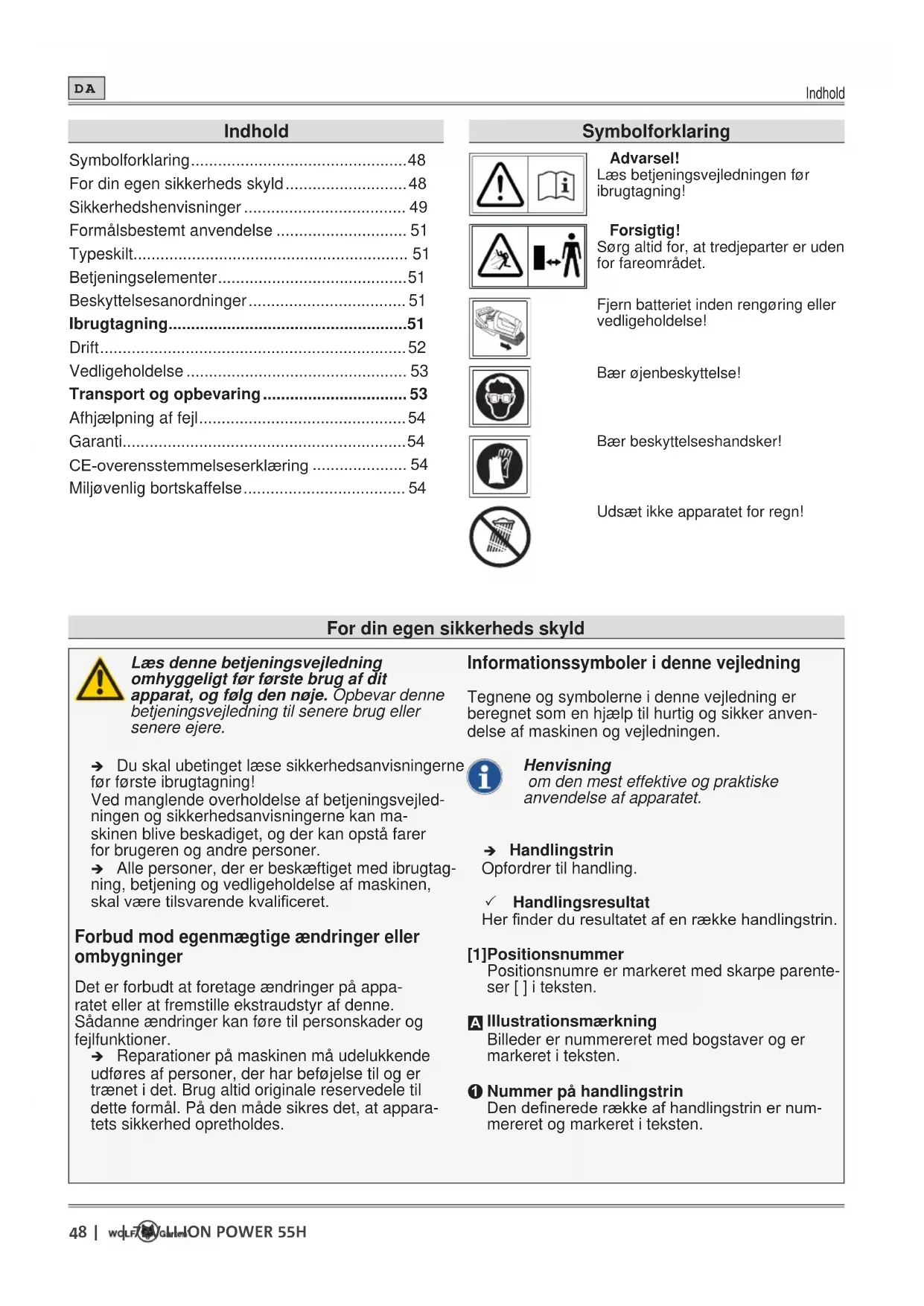

Nummer på handlingstrin Den denerede række af handlingstrin er num- mereret og markeret i teksten. Indhold Symbolforklaring ................................................ 48 For din egen sikkerheds skyld

Sikkerhedshenvisninger

For din egen sikkerheds skyld Symbolforklaring Advarsel! Læs betjeningsvejledningen før ibrugtagning! Forsigtig! Sørg altid for, at tredjeparter er uden for fareområdet. Fjern batteriet inden rengøring eller vedligeholdelse! Bær øjenbeskyttelse! Bær beskyttelseshandsker! Udsæt ikke apparatet for regn!72V LI-ION POWER 55H | | 49 Sikkerhedshenvisninger

Sikkerhedshenvisninger Fareniveauer for advarsler I denne betjeningsvejledning anvendes følgende fareniveauer til at gøre opmærksom på potentielt farlige situationer: FARE! Den farlige situation er umiddelbart forestående og fører, hvis forholdsregler- ne ikke følges, til svære kvæstelser eller endda død. ADVARSEL! Den farlige situation kan opstå og fører, hvis forholdsreglerne ikke følges, til svære kvæstelser eller endda død. FORSIGTIG! Den farlige situation kan opstå og fører, hvis forholdsreglerne ikke følges, til lette eller mindre kvæstelser. OBS! Der kan opstå en potentielt skadelig situation, der kan føre til materiel skade, hvis den ikke undgås. Sikkerhedsanvisningernes opbygning FARE! Farens type og kilde! ÂFølger ved manglende overholdelse ¾ Forholdsregler til undgåelse af farer Egen- og personbeskyttelse ¾ Af sikkerhedsgrunde må børn eller andre personer, som ikke er bekendt med betje- ningsvejledningen, ikke bruge hækkesaksen. Brugerens mindstealder kan være fastlagt i lokale bestemmelser. ¾ Tagikkehækkesaksenibrug,nårderbender sig personer (specielt børn) eller dyr i umid- delbar nærhed. Sørg for, at børn aldrig leger med hækkesaksen. ¾ Afbryd brugen af maskinen, hvis der er perso- ner (specielt børn) eller husdyr i nærheden. ¾ Dette apparat må ikke anvendes af børn og ikke af personer med begrænsede fysiske, sensoriske eller mentale evner eller med utilstrækkelig erfaring og viden. Ligeledes må apparatet ikke anvendes af personer, som ikke er fortrolig med betjeningsvejlednin- gen. Lokale bestemmelser kan fastlægge en aldersbegrænsning for brugeren. ¾ Tænd udelukkende motoren, hvis dine fødder og hænder er i sikker afstand til skæreanord- ningen. ¾ Afbryd altid maskinen fra strømforsyningen, hvis den er uden opsyn og når du fjerner en blokering. ¾ Ved arbejde med eller på hækkesaksen skal du altid bære faste sko og lange bukser samt yderligere passende egnet personligt sikker- hedsudstyr (beskyttelsesbriller, høreværn, arbejdshandsker etc.). Når du bærer personligt sikkerhedsudstyr, reduceres risikoen for kvæstel- ser. Undgå at bære løstsiddende tøj etc., som kan indfanges af skæreværktøjet. Før anvendelsen ¾ Gør dig fortrolig med hækkesaksen og dens funktion samt dens betjeningselementer før start på arbejdet. ¾ Brug aldrig hækkesaksen, hvis dennes kon- takt er defekt og ikke længere kan tændes eller slukkes. Få evt. beskadigelser repareret af en kvaliceret fagmand eller på et specialværk- sted. ¾ Brug aldrig et apparat med beskadigede eller manglende beskyttelsesanordninger eller afdækninger. Få disse repareret eller udskiftet af en dertil kvaliceret fagmand eller på et special- værksted. ¾ Sluk apparatet og fjern batteriet, inden du indstiller eller rengør dette. ¾ Læs og overhold betjeningsvejledningen til batteri og oplader.50 | | V LI-ION POWER H Sikkerhedshenvisninger

Sikkerhedshenvisninger Under anvendelse ¾ Hold alle kropsdele væk fra skæreknivene. Forsøg ikke af fjerne afskåret materiale når knivene kører eller at holde materiale fast. Fjern kun fastklemt afskåret materiale når apparatet er slukket. Et øjebliks uopmærksom- hed ved brugen af hækkesaksen kan medføre alvorlige skader. ¾ Bær hækkesaksen i håndtaget når knivene står stille. Sæt altid beskyttelsesafdækningen på ved transport eller opbevaring af hække- saksen. Forsigtig håndtering af apparatet redu- cerer risikoen for skader grundet kniven. ¾ Hold kun elværktøjet på de isolerede gribe- ader,daskæreknivenkankommeikontakt med skjulte strømledninger. Kontakt med en strømførende ledning kan også gøre apparatets metaldele strømførende og medføre et elektrisk stød. ¾ Arbejd ikke med maskinen i omgivelser med eksplosionsfare,hvorderndesbrændbare væsker, gasser eller støv. Hækkesaksen kan frembringe gnister, der kan antænde støv eller dampe. ¾ Lad aldrig hækkesaksen være uden opsyn under arbejdsafbrydelser, og opbevar den på et sikkert sted. ¾ Undersøg hækken for skjulte objekter som f.eks. trådhegn. ¾ Hold hækkesaksen fast med begge hænder ¾ Hold hækkesaksen parallelt til hækken når du tænder den, da der ellers er fare for kvæstelser. ¾ Overhold under arbejdet en sikkerhedsafstand til skæreværktøjet. ¾ Bær egnet øjenbeskyttelse og høreværn! ¾ Undgå en unormal kropsholdning. Sørg for at stå sikkert, og bevar på alle tidspunkter balancen. Løb aldrig, men bevæg dig fremad i rolig gang. På den måde kan du bedre kontrollere apparatet i uventede situationer. ¾ Vær særligt forsigtig, når du går baglæns. Der er risiko for at snuble! ¾ Sluk apparatet ved transport fra/til et andet arbejdssted. ¾ Omgå og manipuler aldrig de på apparatet installerede betjeningsanordninger (f.eks. ved at binde afbryderen fast til grebet). Efter anvendelse ¾ Sluk apparatet, fjern batteriet og kontrollér apparatet for beskadigelser. OBS, fare! Skæ- reværktøjet har efterløb! ¾ Hvis du udfører vedligeholdelses- og rengø- ringsarbejder på apparatet, skal du slukke det og fjerne batteriet. ¾ Vent altid til skæreværktøjet står stille. ¾ Beskyttelsesanordninger må kun fjernes når motoren er standset og batteriet fjernet. ¾ Sørg for at udluftningsåbninger er fri for tils- mudsninger. ¾ Rengør ikke hækkesaksen med vand. ¾ Opbevar altid apparatet på et sikkert sted uden for børns rækkevidde. ¾ Udfør ikke selv reparationer på apparatet, menoverladdettilenkvaliceretfagmand eller et specialværksted. Generelle sikkerhedsanvisninger ¾ Reservedele skal opfylde de krav, der er fast- lagt af producenten. Brug derfor udelukkende originale WOLF-Garten-reservedele eller reserve- dele, der er godkendt af producenten. Overhold altid de medfølgende monteringshenvisninger ved udskiftning, fjern først batteriet. ¾ Få udelukkende reparationer udført af en kva- liceretfagmandellerpåetspecialværksted. ¾ Denne hækkesaks er beregnet til pleje af hække inden for det private område. På grund af risikoen for kvæstelse af brugeren eller andre personer må maskinen ikke anvendes til formål, den ikke er beregnet til. ¾ Anvend udelukkende hækkesaksen i dagslys eller ved godt kunstig belysning. Hold altid dit arbejdsområde rent og godt belyst. ¾ Anvend kun hækkesaksen i tørt vejr. Hold den væk fra regn eller fugt. Indtrængen af vand i hæk- kesaksen øger risikoen for et elektrisk stød.V LI-ION POWER H | | 51 Formålsbestemt anvendelse

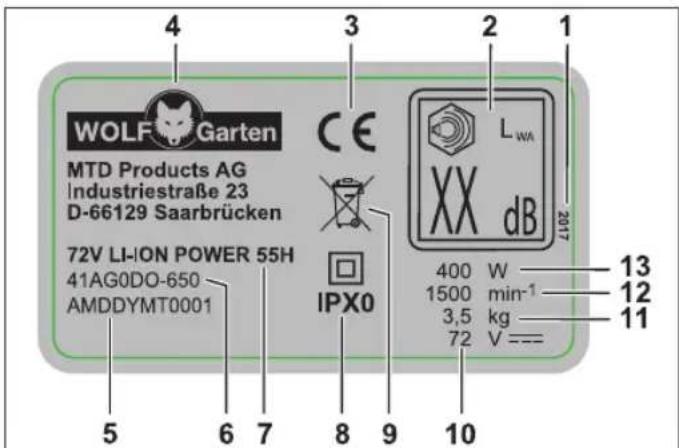

Formålsbestemt anvendelse Denne hækkesaks er kun beregnet klipning af hække og buske med en maksimal grentykkelse på 26 mm. Enhver anden anvendelse anses for ikke-formålsbestemt. Brugeren hæfter for skader, der opstår ved ikke-for- målsbestemt anvendelse. Ikke-formålsbestemt anvendelse Denne hækkesaks bør ikke bruges i offentlige anlæg, parker, idrætsanlæg, på gader og veje osv. samt inden for land- og skovbrug. Typeskilt Position Du nder typeskiltet på hækkesaksens hus. Henvisning Mærkningen har certikatværdi og må ikke ændres eller gøres ulæselig. Opbygning 1 Fabrikationsår 2 Garanteret lydeffekt 3 CE-mærkning 4 Producent 5 Serienummer 6 Modelnummer 7 Modelnavn 8 Beskyttelsesklasse/beskyttelsestype 9 Bortskaffelseshenvisning 10 Mærkespænding, strømtype 11 Vægt 12 Motoromdrejningstal i min

1 Holdegreb 2 Tænd-/sluk-kontakt på greb 3 Grebsdel 4 Tænd-/sluk-kontakt på bøjlegreb 5 Bøjlegreb 6 Beskyttelsesskærm 7 Skærekniv 8 Batterilås 9 Batterirum 10 Indstilling arbejdsvinkel 11 Motor-/gearenhed 12 Beskyttelsesafdækning 13 Anslagsbeskyttelse Beskyttelsesanordninger Beskyttelsesanordninger (Fig.

Den gennemsigtige beskyttelsesskærm beskytter dine hænder og tillader klipning ved godt syn på klippeområdet. Anslagsbeskyttelse

Den udragende føringsskinne beskytter dig mod ubehagelige slag, hvis du støder på faste genstande (væg, jorden etc.) f.eks. tilbagestød fra skærekniven. To-hånds sikkerhedsafbryder

Indkobling og betjening af hækkesaksen foregår med begge hænder. En hånd betjener Tænd-/Sluk kontakten på holdegrebet, den anden hånd betjener Tænd-/Sluk kontakten på bøjlegrebet. Hvis du slip- per et af de to betjeningselementer, stopper skære- kniven automatisk. Ibrugtagning Supplerende dokumentationer Tag først apparatet i brug, når du har forstået og overholdt de medfølgen- de betjeningsvejledninger til POW- ER Base 72V / POWER Base 72V Basic opladeren og til Li-High Energy 72V batteriet.52 | | V LI-ION POWER H Drift

Opladning af batteri ADVARSEL! Fare for kvæstelse eller materielle skader. ¾ Batteriet må udelukkende oplades med POWER Base 72V / POWER Base 72V Basic opladeren. OBS! Batteriet leveres delvist opladet. Oplad batteriet fuldstændigt med POWER Base 72V / POW- ER Base 72V Basic opladeren inden første anven- delse for at sikre den fulde ydelse af batteriet. Î Oplad batteriet tilsvarende anvisningerne i den supplerende dokumentation. Driftstider 3 Overhold de lokale bestemmelser. Î Forhør dig om driftstider hos de lokale myndig- heder. Drift Isætning af batteri (Fig.

ADVARSEL! Forkert håndtering af batteri og oplader ÂFare for kvæstelser eller materielle skader ¾ Læs og overhold betjeningsvejledningen til batteri og oplader. Ved hjælp af det 2-trins indgreb kan batteriets arbejds- eller opbevarings- og transporttilstand indstilles. Trin 1

• De elektriske kontakter er afbrudt og forhindrer dermed en uønsket selvaadning af batteriet. Trin 2

3 Batteriet bender sig i arbejdsmodus.

• De elektriske kontakter er forbundet, og appara- tet er klar til drift. Tænd apparatet (Fig.

med den ene hånd. Î Tryk samtidigt Tænd-/Sluk kontakten på bøjle- grebet

med den anden hånd. 3 Apparatet arbejder. Indstilling af arbejdsvinkel (Fig.

ADVARSEL! Fare for kvæstelser grundet skæreværktøj. ¾ Sluk motoren, vent til skæreværktøjet står stille, inden du foretager indstillinger på apparatet. Hækkesaksen har en 5-dobbelt indstillelig arbejds- vinkel. Du kan dreje motor-/gearenheden, hvorpå skærekniven sidder, 45° eller 90° til højre eller venstre. Således når du let problematiske og svært tilgænge- lige steder i haven . Î Tryk på låseknappen

3 Motor-/gearenheden er låst op. Î Indstil arbejdsvinklen, idet du drejer motor-/gea- renheden til højre eller venstre. 3 Motor-/gearenheden klikker fast i den næste indstilling

Klipning af hækkens overside

- For at klippe hækkens overside udfører du svin- gende/svajende bevægelser til venstre og højre med hækkesaksen. - For optimale resultater skal du holde skærekniven lidt hældet i klippebevægelsens retning. Klipning af hækkens sider

- Skal hækkens sider klippes, begynder du med den nederste del af hækken og klipper opad. - For optimale resultater skal du holde skærekniven lidt hældet i klippebevægelsens retning. - Klip hækkens sider tyndere opad for at muliggøre en ensartet vækst.V LI-ION POWER H | | 53 Vedligeholdelse

Tips om klipning - Bemærk fuglenes yngletider! - Den ideelle form på hækken er trapezformen, hvilken sørger for tilstrækkelig lys- og lufttilførsel i alle hækkens områder

- For at støtte unge hækkes vækst, bør nye skud kun klippes halvt ned. - Har hækken nået dens ønskede højde, kan nye skud fjernes helt. - For at få en ens højde på hækken, kan du trække en rettesnor på den ønskede højde og så klippe langs denne linje. Klippetider Løvhække Maj/juni og oktober (foretag en beskæring med ca. 1/3 af totalhøjden om vinteren) Nåletræshække April og oktober Nåletræer April og oktober Sluk apparatet (Fig.

3 Apparatet slår fra, så snart du slipper en af de to Tænd-/Sluk kontakter

Vedligeholdelse ADVARSEL! Fare for kvæstelse eller materielle skader. ¾ Vedligeholdelses- og rengøringsarbejder på apparatet må kun udføres med stand- set motor og stillestående skæreværktøj. ¾ Fjern batteriet inden alle arbejder på ap- paratet ¾ Få udelukkende reparations- og vedli- geholdelsesarbejder samt udskiftning af sikkerhedselementer udført af en kvaliceret fagmand eller på et special- værksted. Rengøring Î Rengør hækkesaksen, især ventilationsslidserne, efter enhver brug med en tør klud eller ved kraftig tilsmudsning med en børste. Î Rengør skærekniven forsigtigt efter enhver brug. Î Indsprøjt skærekniven med plejeolie efter brug for at garantere hækkesaksen en lang levetid. Brug hertil om muligt miljøvenlige smøremidler. Î Smør ikke hækkesaksen under brugen. Î Læg ved smøring hækkesaksen på siden og påfør en tynd olielm på skærekniven. Î Afbryd regelmæssigt arbejdet ved langvarig hæk- keklipning og smør hækkesaksens skærekniv. OBS! Rengør under ingen omstændigheder apparatet med vand eller højtryksrenser. Transport og opbevaring ADVARSEL! Fare for kvæstelser grundet skæreværktøj. ¾ Sluk apparatet og vent til skæreværktø- jet står stille inden enhver transport og opbevaring. ¾ Tag batteriet ud inden transport og opbevaring. Opbevaring Î Foretag en grundig rengøring af dit apparat efter hver sæson. Î Opbevar altid apparatet på et tørt og sikkert sted, og utilgængeligt for børn. Î Opbevar batteriet og hækkesaksen separat. Î Opbevar batteriet på et køligt og tørt sted. Anbe- falet opbevaringstemperatur ca. 18 °C. Î Hold hækkesaksen og især dens plastikdele væk fra bremsevæske, benzin, råolieholdige produkter, krybeolier etc. Disse indeholder kemiske stoffer, som skader, angriber eller ødelægger hækkesak- sens plastikdele. Î Gødningsmidler og andre havekemikalier inde- holder stoffer, der kan virke stærkt korrosive på hækkesaksens metaldele. Opbevar derfor ikke din hækkesaks i nærheden af disse stoffer.54 | | V LI-ION POWER H Afhjælpning af fejl

Afhjælpning af fejl ADVARSEL! Fare for kvæstelse eller materielle skader. ¾ Henvend dig altid til et autoriseret værksted i tvivlstilfælde. ¾ Stands motoren og fjern batteriet ud inden enhver kontrol eller arbejder på apparatet. Problem Mulig årsag Afhjælpning Apparatet slår fra. Batteriet er for varmt. Lad batteriet afkøle. Batteriet er aadet. Oplad batteriet. Apparatets temperatur (elektronik) er for høj. Lad batteriet afkøle og rengør om nød- vendigt ventilationsslidserne. Overstrømsudløsning Kontakt et specialværksted, hvis proble- met opstår igen. Apparatet kan ikke slås til. Batteriet er aadet. Oplad batteriet. Overspændingsudløsning Kontakt et specialværksted, hvis proble- met opstår igen. Overstrømsudløsning Kontakt et specialværksted, hvis proble- met opstår igen. Batteriets temperatur er for høj eller lav. Lad batteriet afkøle af eller varme op. Batteriet er defekt. Udskift batteriet. Skærekniven bliver varm. Skærekniven er sløv. Kontakt et specialværksted. Friktionen er for stor grundet manglende smø- ring. Smør skærekniven. Uroligt løb, hæk- kesaksen vibrerer stærkt. Skærekniven er defekt. Kontakt et specialværksted. Skæreknivens fastgørelse er løs. Kontakt et specialværksted. Reservedele og tilbehør Bestil-nr. Artikelbetegnelse Artikelbeskrivelse 196-651-650 POWER Base 72V 72V oplader 196-652-000 POWER Base 72V Basic 72V oplader 196-650-650 Li-High Energy 72V 72 V Batteri Garanti I alle lande gælder de af vores virksomhed eller importøren udgivne garantibestemmelser. Vi afhjæl- per fejl gratis på dit apparat inden for rammerne af garantiydelsen, hvis årsagen er en materiale- eller produktionsfejl. Du bedes i garantitilfælde kontakte din forhandler eller den nærmeste afdeling af vores rma. CE-overensstemmelseserklæring Du nder yderligere oplysninger om appara‑ tet på den separat vedlagte CE‑overens‑ stemmelseserklæring, der er en del af denne brugervejledning. Miljøvenlig bortskaffelse El-værktøjer, tilbehør og emballager bør tilføres et miljøvenligt genbrugssystem. Batterier: Smid ikke batterier i husholdningsaffaldet, på ild eller i vandet. Batterier bør samles, genbruges eller bortskaffes på en miljø- venlig måde. Kun for EU-lande: I henhold til direktiv 2013/56/EU skal defekte eller brugte batterier genbruges. Bortskaf ikke det el-værktøjet med husholdningsaf- fald! Indlever det på et egnet bortskaffelsessted.V LI-ION POWER H | | 55 Innhold
