BRUGSANVISNING BDL500M BLACK & DECKER

Kevin Hewitt Director of Consumer Engineering Spennymoor, County Durham DL16 6JG, United Kingdom 1-2-2006 Reservdeler / reparasjoner Reservdeler kan kjøpes hos autoriserte Black & Decker serviceverksteder, som også gir kostnadsoverslag og reparerer våre produkter. Oversikt over våre autoriserte serviceverksteder finnes på Internet, vår hjemmeside www.blackanddecker.no samt www.2helpU.com Garanti Black & Decker garanterer at produktet ikke har material- og/ eller fabrikasjonsfeil ved levering til kunde. Garantien er i tillegg til kundens lovlige rettigheter og påvirker ikke disse. Garantien gjelder innen medlemsstatene i den Europeiske Unionen og i det Europeiske Frihandelsområdet. Hvis et Black & Decker produkt går i stykker på grunn av material- og/eller fabrikasjonsfeil eller har mangler i forhold til spesifikasjonene, innen 24 måneder fra kjøpet, påtar Black & Decker seg å reparere eller bytte ut produktet med minst mulig vanskelighet for kunden. Garantien gjelder ikke for feil som kommer av: ◆ normal slittasje ◆ feilaktig bruk eller vedlikehold (mislighold) ◆ at produktet har blitt skadet av fremmede gjenstander, emner eller ved et uhell Det gjøres oppmerksom på at produktet ikke er beregnet på industriell/profesjonell/yrkesmessig bruk, men til hus- og hjemmebruk. Garantien gjelder ikke om reparasjoner har blitt utført av noen andre enn et autorisert Black & Decker serviceverksted. For å ta garantien i bruk skal produktet og kjøpekvittering leveres til forhandleren eller til et autorisert serviceverksted senest 2 måneder etter at feilen har blitt oppdaget. For informasjon om nærmeste autoriserte serviceverksted; kontakt det lokale Black & Decker kontoret på den adressen som er angitt i bruksanvisningen. En oversikt over alle autoriserte serviceverksteder samt servicevilkår finnes også tilgjengelig på Internet, adresse: www.2helpU.com Vennligst stikk innom våre nettsider på www.blackanddecker.no for å registrere ditt nye Black & Decker-produkt og for å holde deg oppdatert om nye produkter og spesialtilbud. Du finner mer informasjon om Black & Decker og produktutvalget vårt på www.blackanddecker.no41 DANSK Anvendelsesområde Dette Black & Decker værktøj er beregnet til at projicere laserlinier og måle afstande som hjælpemiddel til gør-det-selv opgaver. Dette værktøj er kun beregnet til privat brug. Sikkerhedsinstruktioner ◆ Advarsel! Ved brug af batteridrevet værktøj skal de grundlæggende sikkerhedsforanstaltninger, herunder de følgende, altid følges, således at risikoen for brand, lækkende batterier og person- og materialeskader begrænses. ◆ Læs denne brugsanvisning igennem, inden værktøjet tages i brug. ◆ Opbevar brugsanvisningen let tilgængeligt. Hold arbejdsområdet i orden Uordentlige arbejdsområder og arbejdsbænke indbyder til skader. Tænk på arbejdsmiljøets indflydelse Udsæt ikke værktøjet for regn. Anvend ikke værktøjet på fugtige eller våde pladser. Sørg for en god belysning over arbejdsområdet. Anvend ikke værktøjet hvor der eksisterer risiko for at brand kan opstå eller eksplosioner forekomme, som følge af brug af værktøjet. F. eks. aldrig i nærheden af let antændelige væsker eller gasser. Hold børnene på afstand Børn, besøgende eller dyr må ikke nærme sig arbejdsområdet eller røre ved værktøjet. Stræk dig ikke for meget Sørg for, at du altid har sikkert fodfæste og balance. Vær opmærksom Se på det, du gør. Brug din sunde fornuft. Brug ikke værktøjet, når du er træt. Brug det rigtige værktøj Brugen af værktøjet er beskrevet i denne brugsanvisning. Advarsel! Anvendelsen af andet tilbehør eller udførelse af opgaver med andet værktøj end det her anbefalede kan medføre risiko for personskader. Kontrollér værktøjet for skader Kontrollér omhyggeligt værktøjet for beskadigelser, før du bruger det. Kontrollér, at værktøjet fungerer rigtigt og kan udføre det arbejde, det er beregnet til. Værktøjet må ikke benyttes, hvis en af delene er beskadiget eller defekt. Opbevar værktøjet sikkert, når det ikke bruges Når værktøj og batterier ikke er i brug, skal de opbevares indelåst eller højt placeret et tørt sted uden for børns rækkevidde. Reparationer Dette værktøj opfylder de relevante sikkerhedskrav. Reparationer må kun foretages af dertil kvalificerede personer, som bruger originale reservedele. I modsat fald kan der opstå betydelig fare for brugeren. Yderligere sikkerhedsvejledninger om ikke opladelige batterier ◆ Man må aldrig forsøge at åbne et batteri. ◆ Det må ikke opbevares i lokaler, hvor temperaturen overstiger 40 °C. ◆ Ved bortskaffelse af batterier skal man følge vejledningen i afsnittet “Miljø”. Brænd ikke batterierne. ◆ Under ekstreme forhold kan der forekomme batteriutætheder. Hvis man opdager væske på batterierne, skal man gå frem på følgende måde: - Tør forsigtigt væsken af med en klud. Undgå kontakt med huden. Yderligere sikkerhedsanvisninger for laserværktøj Læs hele denne brugsanvisning omhyggeligt. Dette produkt må ikke bruges af børn under 16. Advarsel! Laserstråling. Se aldrig direkte ind i laserstrålen. Se ikke direkte ind i laserstrålen med optiske instrumenter. Se egenskaberne for laserproduktet. ◆ Denne laser overholder klasse 2 i IEC60825+A1+A2:2001. En laserdiode må ikke udskiftes med en diode af en anden type. Hvis laseren beskadiges, skal den repareres af et autoriseret reparationsværksted. ◆ Laseren må ikke benyttes til andre formål end at styre laserlinjer. ◆ Øjnene må højst udsættes for laserstråler i klasse 2 i 0,25 sekunder. Øjenlågenes naturlige reflekser yder normalt den nødvendige beskyttelse af øjet. Ved afstande på over 1 meter overholder laseren klasse 1, og den betragtes således som helt sikker. ◆ Kig aldrig direkte og med vilje ind i laserstrålen. ◆ Benyt ikke optisk værktøj til at kigge på laserstrålen med. ◆ Værktøjet må ikke opsættes på en måde, så laserstrålen kan ramme personer i hovedhøjde. ◆ Lad ikke børn komme i nærheden af laseren. Funktioner

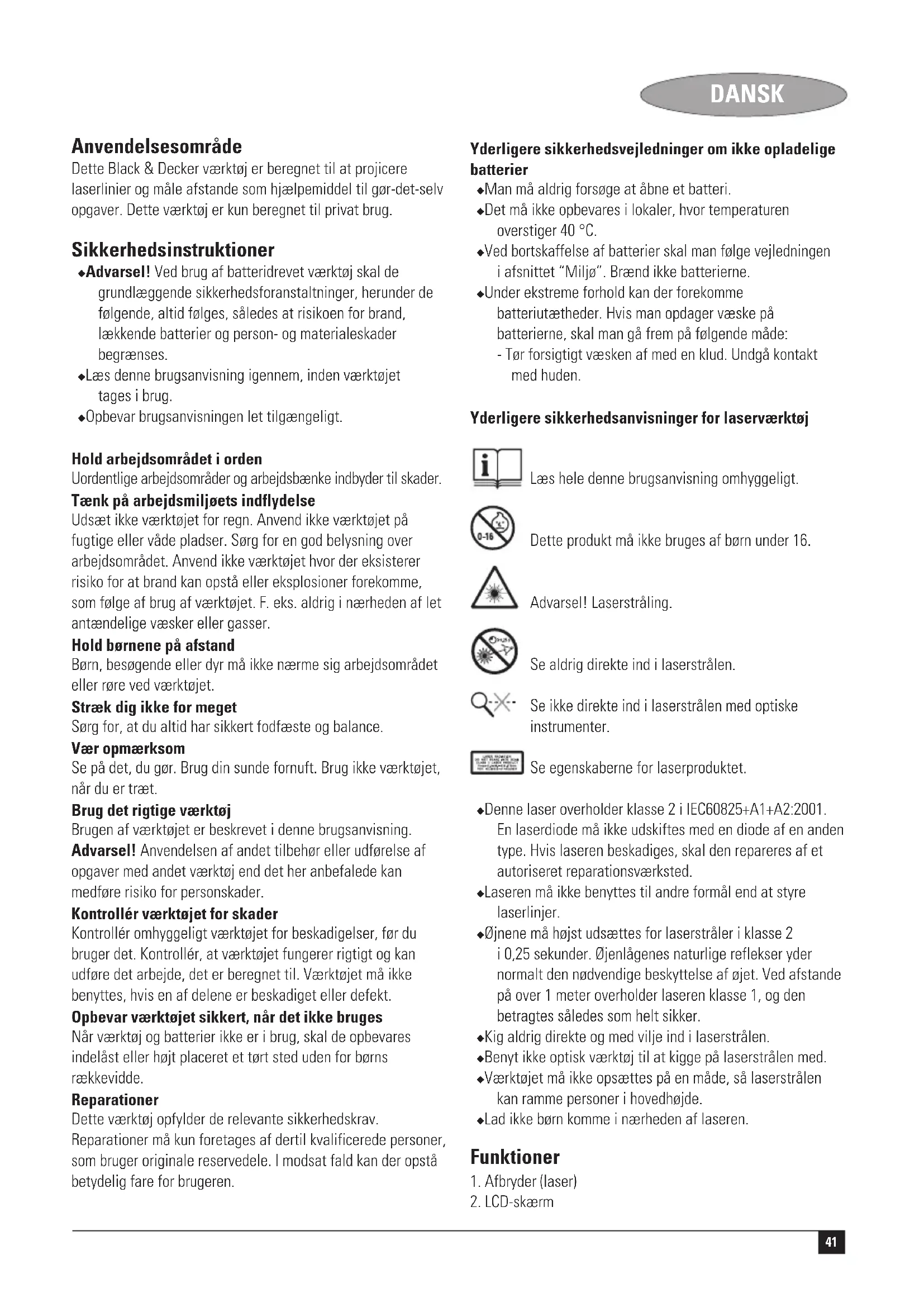

4. Holder til vægbeslag

13. Nøglehuls-vægbeslag

Samling Isætning af batteri (fig. C) ◆ Tag batteridækslet (14) af værktøjet. ◆ Sæt batterierne i værktøjet, så de vender som vist. ◆ Sæt dækslet på igen, og lad det klikke på plads. Vægbeslag (fig. B & D) Dette værktøj kan monteres på vægge ved hjælp af et af vægbeslagene (12 eller 13). Vægbolt Hvis værktøjet monteres på en gipsplade eller på andre bløde materialer, skal vægbolten (12) benyttes: Laserlinjens position vil flugte med boltens monteringssted. ◆ Fjern beskyttelseshætten (15) fra bolten (16), og gem den på beslaget som vist (fig. D). ◆ Hold vægbolten i passende højde ud for et passende sted, og tryk bolten lige ind i væggen. ◆ Installer værktøjet ved at hænge holderen (4) på vægbeslaget. Advarsel! Beslagbolten er skarp og skal behandles forsigtigt. Sæt straks beskyttelseshætten på igen, efter at beslaget er fjernet fra væggen. Nøglehuls-vægbeslag Til alle andre overflader end gips kan nøglehuls-vægbeslaget (13) bruges med en skrue i et forboret hul. Laserlinjens position vil flugte med skruens monteringssted. ◆ Hæng vægbeslaget på en skrue, der er monteret i den nødvendige højde på et passende sted. ◆ Installer værktøjet ved at hænge holderen (4) på vægbeslaget. Anvendelse Brug af lasernivelleringsfunktionen (fig. E & F) Brug af laseren i autonivelleringsmode ◆ Hæng værktøjet op på væggen ved hjælp af det passende vægbeslag. ◆ Tryk afbryderen (1) op for at tænde for værktøjet i autonivelleringsmode. Indikatoren for automatisk nivellering (17) begynder at lyse og svinge, mens værktøjet kalibreres. Bemærk: Laserlinjerne bliver kun vandrette, hvis værktøjet holdes inden for 5° fra lodret. ◆ Tryk afbryderen (1) ned for at slukke for værktøjet. Brug af laseren i låst/layoutmode Når værktøjet bruges i låst/layoutmode, kan det holdes i en vandret position ved overfladelayout såsom gulve og flisebelægning. ◆ Placer værktøjet fladt på gulvet. ◆ Tryk afbryderen (1) ned for at tænde for værktøjet i locked/layoutmode. Låst/layout-indikatoren (18) lyser. ◆ Flyt værktøjet efter behov for at placere laserlinjen. ◆ Tryk afbryderen (1) op for at slukke for værktøjet. Brug af målefunktionen. Tænding og slukning (fig. A) ◆ For at tænde værktøjet trykkes på tasten (7). ◆ For at slukke værktøjet trykkes på tasten (7) igen. Indstilling af referencepunktet (fig. A, E & G) Referencepunktet er den del af værktøjet, som målingen starter fra og slutter ved. Referencepunktet kan justeres efter den venstre (19), højre (20) eller midterste del af værktøjet. For at opnå præcise resultater kan referencepunktet indstilles før eller efter målingen. ◆ For at indstille referencepunktet, tryk på en af tasterne (8). Valg af målesystem (fig. A & E) Apparatet kan vise resultaterne i både metrisk (22) og britisk standard (23). ◆ Tryk på tast (7) og hold den nede i 4 sekunder, for at skifte fra det ene målesystem til det andet. Måling (fig. A & E) ◆ Sæt værktøjet fladt op ad væggen i begyndelsen af den distance, som du vil måle. Tænd for maskinen. ◆ Tryk på tasten (11), og hold den nede i 4 sekunder. Klar-til-brug-indikatoren (24) lyser. ◆ Indstil referencepunktet, så det indikerer startstedet for målingen.43 DANSK ◆ Skub langsomt værktøjet langs den distance, der skal måles. Sørg for ikke at tippe eller løfte værktøjet. ◆ Indstil referencepunktet, så det indikerer slutstedet for målingen. ◆ For at nulstille apparatet, tryk på tasten (11), og hold den nede i 4 sekunder. Vent til klar-til-brug-indikatoren (24) lyser, før du fortsætter. Bemærk: Efter 2 minutter uden aktivitet bliver LCD-skærmen blank. Gentagelse af afstande (fig. A & E) Funktionen til gentagelse af afstande giver mulighed for flere målinger af den pågældende distance. ◆ Mål den første afstand. ◆ Tryk på tasten (9). Gentag afstand-indikatoren (25) lyser. ◆ Mål den næste afstand. – Når mål-afstandspunktet nærmer sig inden for 7,5 cm (3"), vil en enkelt pil (26) lyse i den retning apparatet bevæger sig. Summeren udsender samtidig lange bip-lyde. – Når mål-afstandspunktet nærmer sig inden for 2,5 cm (1"), vil en dobbelt-pil (26) lyse i den retning apparatet bevæger sig. Summeren udsender samtidig korte bip-lyde. – Når mål-afstandspunktet nås, vil de dobbelte pile (26) lyse i begge retninger. Summeren udsender samtidig uafbrudt lyde i nogle sekunder. ◆ Gentag de foregående instruktioner det nødvendige antal gange på de resterende afstande. ◆ For at nulstille værktøjet uden at miste den gemte information, trykkes på tasten (11) kortvarigt. Vent til klar-til-brug-indikatoren (24) lyser, før du fortsætter. Samme afstand (fig. A & E) Samme afstand-funktionen giver dig mulighed for at lave det samme layout flere steder på en distance. ◆ Mål afstanden. ◆ Tryk på tasten (10). Samme afstand-indikatoren (27) lyser. ◆ Tryk på tasten (10) det nødvendige antal gange afhængig af antallet af sektioner. Dette nummer vil blive vist på LCD-skærmen. Det maksimale antal sektioner, der kan indstilles er 9. ◆ Mål den første sektionsafstand. – Når mål-afstandspunktet nærmer sig inden for 7,5 cm (3"), vil en enkelt pil (26) lyse i den retning apparatet bevæger sig. Summeren udsender samtidig lange bip-lyde. – Når mål-afstandspunktet nærmer sig inden for 2,5 cm (1"), vil en dobbelt-pil (26) lyse i den retning apparatet bevæger sig. Summeren udsender samtidig korte bip-lyde. – Når mål-afstandspunktet nås, vil de dobbelte pile (26) lyse i begge retninger. Summeren udsender samtidig uafbrudt lyde i nogle sekunder. ◆ Gentag de foregående instruktioner det nødvendige antal gange på de resterende sektionsafstande. ◆ For at nulstille værktøjet uden at miste den gemte information, trykkes på tasten (11) kortvarigt. Vent til klar- til-brug-indikatoren (24) lyser, før du fortsætter. Indikator for lavt batteri (fig. E) LCD-skærmen viser et symbol for lavt batteri (28), når batteriet er næsten tomt. ◆ Udskift batteriet i tide. Beskyttelse af miljøet Separat indsamling. Dette produkt må ikke bortskaffes sammen med almindeligt husholdningsaffald. Når Black & Decker-produktet skal udskiftes, eller hvis du ikke skal bruge det længere, må det ikke bortskaffes sammen med husholdningsaffaldet. Dette produkt skal være tilgængeligt for separat indsamling. Separat indsamling af brugte produkter og emballage gør det muligt at genbruge materialerne. Genbrug af materialer forebygger miljøforurening og nedbringer behovet for råstoffer. Lokale regler kan give mulighed for separat indsamling af elektriske husholdningsprodukter på kommunale lossepladser eller hos en forhandler, når du køber et nyt produkt. Black & Decker har en facilitet til indsamling og genbrug af Black & Decker-produkter, når deres levetid er slut. Få fordelen ved denne service ved at returnere produktet til en autoriseret tekniker, der samler værktøj sammen på vores vegne. Du kan få oplyst den nærmeste autoriserede teknikers adresse ved at kontakte det lokale Black & Decker-kontor på den adresse, der er angivet i denne brugsanvisning. Alternativt findes der en liste over autoriserede Black & Decker-teknikere samt oplysninger om vores eftersalgsservice og kontaktpersoner på Internettet på adressen: www.2helpU.com Batteri Efter endt funktionstid skal batterierne kasseres med omtanke for miljøet.44 DANSK ◆ Fjern batteriet som beskrevet ovenfor. ◆ Læg batteriet i en dertil egnet emballage for at undgå, at polerne kortsluttes. ◆ Bring batteriet til en lokal genbrugsplads. Tekniske data BDL500M Spænding V 4,5 Batteristørrelse 3 x LR06 Bølgelængde nm 630-675 Laserklasse 2 Laserkraft mW < 2,2 Præcision laserniveaufunktion (ved 1 m) mm +/- 1 målerfunktion (indenfor 1 m) mm +/- 0,5 målerfunktion (indenfor 10 fod) +/- 1/16" Driftstemperatur °C 0 - 40 Vægt kg 0,45 EU-overensstemmelseserklæring BDL500M Black & Decker erklærer, at disse værktøjer er konstrueret i henhold til:

Er verktøjet en gave?

Er dette dit første B&D verktøj?

Venligst sæt kryds i ruden såfremt De ikke måtte ønske at modtage information.
