BRUGSANVISNING Estate 4092 H STIGA

Motor - BRUGSANVISNING ADVARSEL: læs instruktionsbogen omhyggeligt igennem, før du tager denne maskine i brug.

• Visse  afsnit  i  manualen  indeholder  oplysninger  af særlig vigtighed med hensyn til sikkerhed eller  funktion. Disse oplysningerne angives efter dette  kriterium: BEMÆRK eller VIGTIGT Indeholder detaljer eller yderligere uddybning af forudgående angivelser for at undgå beska- digelse af maskine eller kvæstelse af personer. ADVARSEL! Risiko for kvæstelser ved manglende overholdelse af forskriften. FARE! Risiko for alvorlige kvæ stel ser eller dødsfald ved manglende over- holdelse af forskriften. BEMÆRK Samtlige ret- ningsangivelser “for”, “bag”, “høj re” og “venstre” skal forstås i for- hold til motoren set med tændrø ret forrest i forhold til seeren. INDHOLDSFORTEGNELSE 1.    Generelle oplysninger  p. 1

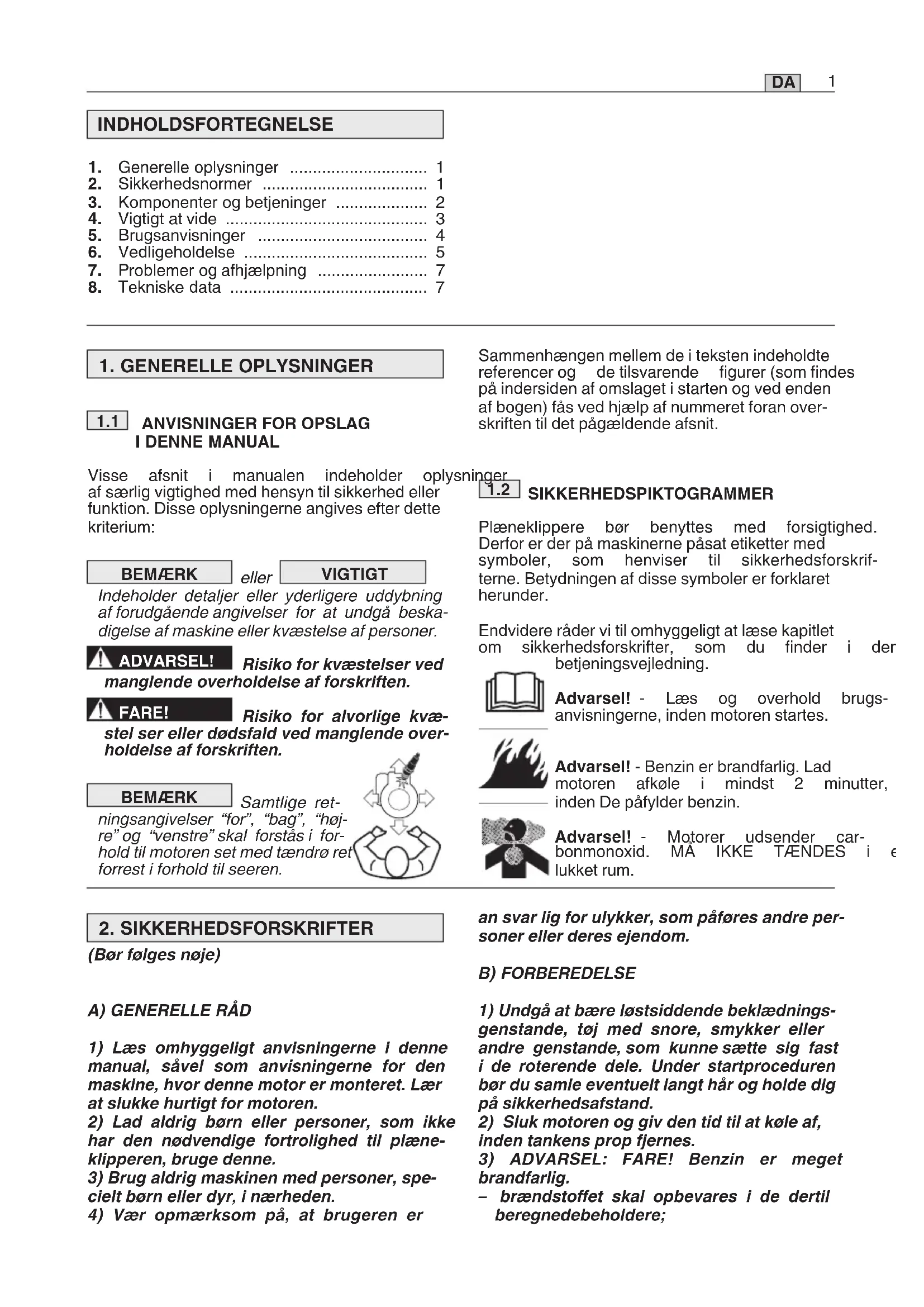

• 2.    Sikkerhedsnormer  p. 1
• 3.    Komponenter og betjeninger  p. 2
• 4.    Vigtigt at vide  p. 3
• 5.    Brugsanvisninger  p. 4
• 6.    Vedligeholdelse  p. 5
• 7.    Problemer og afhjælpning  p. 7
• 8.    Tekniske data  Sammenhængen mellem de i teksten indeholdte  referencer og  de tilsvarende  figurer (som findes  på indersiden af omslaget i starten og ved enden  af bogen) fås ved hjælp af nummeret foran over- skriften til det pågældende afsnit. p. 7

SIKKERHEDSPIKTOGRAMMER Plæneklippere  bør  benyttes  med  forsigtighed.  Derfor er der på maskinerne påsat etiketter med  symboler,  som  henviser  til  sikkerhedsforskrif- terne. Betydningen af disse symboler er forklaret  herunder. Endvidere råder vi til omhyggeligt at læse kapitlet  om  sikkerhedsforskrifter,  som  du  finder  i  denne  betjeningsvejledning. Advarsel! -  Læs  og  overhold  brugs- anvisningerne, inden motoren startes. Advarsel! - Benzin er brandfarlig. Lad  motoren  afkøle  i  mindst  2  minutter,  inden De påfylder benzin.  Advarsel! -  Motorer  udsender  car- bonmonoxid.  MÅ  IKKE  TÆNDES  i  et  lukket rum.

1) Læs omhyggeligt anvisningerne i denne

manual, såvel som anvisningerne for den maskine, hvor denne motor er monteret. Lær at slukke hurtigt for motoren.

2) Lad aldrig børn eller personer, som ikke

har den nødvendige fortrolighed til plæne- klipperen, bruge denne.

3) Brug aldrig maskinen med personer, spe-

cielt børn eller dyr, i nærheden.

4) Vær opmærksom på, at brugeren er

an svar lig for ulykker, som påføres andre per- soner eller deres ejendom. B) FORBEREDELSE

1) Undgå at bære løstsiddende beklædnings-

genstande, tøj med snore, smykker eller andre genstande, som kunne sætte sig fast i de roterende dele. Under startproceduren bør du samle eventuelt langt hår og holde dig på sikkerhedsafstand.

2) Sluk motoren og giv den tid til at køle af,

inden tankens prop fjernes.

3) ADVARSEL: FARE! Benzin er meget

brandfarlig. – brændstoffet skal opbevares i de dertil be regnede beholdere;– brændstoffet må kun efterfyldes i det frie ved hjælp af en tragt; det er forbudt at ryge under denne operation og hver gang, brændstoffet skal håndteres; – Fyld brændstoffet på, inden motoren star- tes; påfyld aldrig brændstoffet og fjern al drig brændstoftankens dæksel, når moto- ren er i gang eller stadig er varm; – Start ikke motoren, hvis der er spildt brænd stof, men flyt i stedet maskinen væk fra det forurenede område for at undgå brand. Vent til brændstoffet er fordampet og dam- pen er forsvundet. – Sørg altid for at stramme dækslet godt, både på tank og brændstofdunk.

1) Tænd aldrig motoren i et lukket rum; der

kan opstå farlige kuliltedampe.

2) Startvæsker eller lignende produkter må

3) Motorens justering bør ikke ændres, og

det opgivne max. omdrejningstal må ikke hæves.

4) Maskinen må ikke skråtstilles i en sådan

grad, at brændstoffet kommer ud af moto- rens tankprop.

5) Cylinderens kølelameller og lyddæmpe-

rens beskyttelse må ikke berøres, inden motoren er tilstrækkeligt afkølet.

6) Stands motoren og tag tændrørshætten

af, inden De går i gang med kontroller, ren- singer eller andet arbejde på maskinen eller motoren.

7) Lad ikke motoren dreje uden tændrør.

1) Det er vigtigt for plæneklipperens sikker-

hed og ydelse at foretage en regelmæssig vedligeholdelse.

2) Anbring ikke en maskine med brændstof i

tanken i et rum, hvor brændstofdampen kan nå en flamme, en gnist eller en varmekilde.

3) Lad motoren køle af, inden maskinen sæt-

tes i et hvilket som helst rum.

4) For at mindske risiko for brand, skal føl-

gende holdes rent for blade, grene og olie: motor, lyddæmper og stedet for opbevaring af brændstof

5) Hvis brændstoftanken skal tømmes, bør

dette gøres i det fri og med afkølet motor.

6) Brug aldrig maskinen med slidte eller øde-

lagte dele af hensyn til sikkerheden. Defekte dele bør altid udskiftes og ikke repareres. Brug originale reservedele. Reservedele af

anden kvalitet kan beskadige maskinen og forringe sikkerheden. E) EMISSIONER Forbrændingsprocessen genererer giftige substanser såsom carbonmonoxid, nitro- genoxider og carbonhydrid. Kontrol af disse stoffer er vigtig på grund af deres evne til at reagere på fotokemisk smog og derfor på direkte eksponering for sollys. Carbonmonoxid reagerer ikke på samme måde ved eksponering for sollys, men skal stadig betregtes som giftig. Vores maskiner er udstyret med emissi- onsreduktionssystemer til de ovennævnte stoffer. Skriv motornummeret for din motor her4. VIGTIGT AT VIDE En  motors  ydelse,  korrekte  funktion  og  levetid  afhænger af mange faktorer, som kan være ydre  omstændigheder  eller  faktorer,  der  afhænger  af  kvaliteten på de anvendte produkter og vedlige- holdelsens regelmæssighed. I det følgende gives nogle supplerende oplysnin- ger for at muliggøre en mere bevidst anvendelse  af din motor.

Funktionen  af  en  firetakts-forbrændingsmotor  påvirkes af: a) Temperatur: –   Hvis  motoren  anvendes  ved  lave  temperatu- rer  kan  der  forekomme  vanskeligheder  ved  koldstart. –   Når  omgivelsernes  temperatur  er  meget  høj,  kan  det  være  vanskeligt  at  starte  motoren  i  varm  tilstand  som  følge  af  afdampning  af  brændstof fra karburatorens kar eller pumpen. –   Under  alle  omstændigheder  skal  oliens  type  tilpasses til anvendelsestemperaturen. b) Højde: –   Den maksimale ydelse af en firetakts-forbræn- dingsmotors  aftager  i  takt  med  højden  over  havets overflade. –   Når  arbejdet  udføres  i  særligt  høje  områder,  skal belastingen over maskinen derfor reduce- res og belastende arbejde skal undgås.

BRÆNDSTOF Brændstof  af  god  kvalitet  af  afgørende  for  at  motoren fungerer korrekt. Brændstoffet skal overholde følgende krav: a)   Anvend  ren,  ny  blyfri  benzin  med  et oktantal  på mindst 90. b)  Anvend ikke brændstof med et ætanolindhold        på over 10 %. c)  Tilsæt ikke olie. d)   Tilsæt et brændstofstabiliseringsmiddel for at  forhindre dannelse af harpiksaflejringer. Brug  af  ikke  tilladt  brændstof  beskadiger  moto- rens dele, og medfører at garantien bortfalder.

  –  røg i udstødningsgasserne;   –   tilsmudsning af tændrøret eller luftfiltret med  efterfølgende startvanskeligheder.

LUFTFILTER Et effektivt luftfilter er afgørende for at undgå, at  rester og støv suges ind i motoren og nedsætter  dens ydelse og levetid. a)   Hold  filter-elementet  altid  frit  for  rester  og  fulstændigt effektivt (se 6.5). b)   Hvis  det  er  nødvendigt  at  udskifte  filter-ele- mentet,  anvend  da  udelukkende  originale  reservedeler;  ikke-kompatible  filter-elementer  kan nedsætte motorens effektivitet og levetid. c)   Motoren  må  under  ingen  omstændigheder  anvendes, hvis filter-elementet ikke er korrekt  monteret.

Tændrørene for forbrændingsmotorer er ikke alle  ens! a)   Anvend udelukkende tændrør af den angivne  type og med de korrekte termiske egenskaber. b) Pas på gevindets længde; et længere gevind  skader motoren uigenkaldeligt. c) Kontrollér elektrodernes renhed og indbyrdes  afstand (se 6.6).

Inden motoren anvendes er det en god idé at gen- nemføre en række kontroller med henblik på at sikre  en korrekt funktion.

Kontrol af oliestanden Med  hensyn  til  den  type  olie,  der  skal  anvendes,  henvises til anvisningerne i det pågældende afsnit  (se 8.1). a)  Anbring maskinen på en plan overflade. b)   Rens området omkring påfyldningsproppen. c)   Skru proppen (1) af, tør enden af oliepinden (2)  af  og  sæt  proppen  på  som  vist,  uden  at  skrue  den på. d)   Tag proppen med pinden  ud  og  kontrollér olie- standen,  som  skal  ligge  et  sted  mellem  mær- kerne «MIN» og «MAX». e)   Påfyld om nødvendigt olie  af samme type  indtil  niveauet «MAX» er nået. Pas på ikke  at  spilde  olie uden for påfyldningshullet. f)   Spænd proppen (1) godt til og fjern al den olie,  der måtte være spildt.

Påfyldning af brændstof VIGTIGT Undgå at spilde brændstof på motorens eller maskinens plastikdele for at undgå at beskadige dem, og rens alle de brændstofspor, der eventuelt måtte være spildt. Ga ran tien dækker ikke skader ved plastikdelene som følge af brænd- stof. Egenskaberne  for  brændstoffet  er  angivet  i  det  pågældende afsnit (se 4.2 og 8.1). Påfyldningen skal foregå med kold motor og i over- ensstemmelse  med  de  oplysninger,  der  findes  i  maskinens brugsanvisning.

Tændrørshætte Forbind kablens hætte (1) godt fast til tændrøret (2).  Der må ikke være rester af snavs inden i selve hæt- ten og/eller på tændrørets forbindelse.

ARBEJDET For at få den bedste ydelse ud af motoren, skal den  anvendes ved maskimalt omdrejningstal ved at flytte  speederhåndtaget i positionen «FAST». ADVARSEL! Hold hænderne væk fra lyddæmperen ved udstødningen og omkring- liggende områder, som kan nå op til høje temperaturer. Når motoren kører, må flag- rende tøj (slips, tørklæder m.m.) og hår ikke nærme sig motorens øverste del. VIGTIGT For at bevare motorens kor- rekte funktion må der ikke udføres arbejde på skråninger over 20°.

ARBEJDET a)  Bring gashåndtaget i positionen «SLOW». b)   Lad  motoren  køre  i  minimumstilstand  i  mindst  15-20 sekunder. c)   Stands motoren i overensstemmelse med oplys- ningerne i maskinens brugsanvisning. d)   Når motoren er kold, frakobl da tændrørshætten  (1) og fjern startnøglen (findes ikke i alle ma ski- nen). e)   Fjern  alle  rester  på  motoren,  især  i  området  omkring  udstødningen,  for  at  reducere  brand- risiko.

a)   Vandstråler eller trykdyser må ikke anvendes for  at rense motorens ydre dele. b)   Anvend fortrinsvis et trykluftpistol (max 6 bar) og  pas  på,  at  rester  og  støv  ikke  trænger  ind  i  de  indre dele. c)   Anbring  maskinen  (og  motoren)  på  et  tørt  og  tilstrækkeligt udluftet sted, der er beskyttet mod  vejrs påvirkning.

LANGVARIG STANDSNING (mere end 30 dage) Hvis der forventes en langvarig periode, hvor moto- ren  ikke  skal  anvendes  (for  eksempel  ved  endt  sæson), er det nødvendigt at tage enkelte forholds- regler for at forenkle den efterfølgende ibrugtagning. a)  For at undgå dannelse af aflejringer indeni, tøm  brænstofstanken ved at skrue proppen (1) af på  karburatorens  kar,  og  saml  alt  brændstof  i  en  egnet beholder. Når dette er udført, husk at skrue  proppen (1) på igen helt til bunds. b) Fjern tændrøret og kom ca. 3 cl ren motorolie i  tændrørets  hul.  Hold  derefter  hullet  lukket  med  en klud og betjen startmotoren kortvarigt for at få  motoren til at dreje rundt nogle gange og fordele  olien over cylinderens interne overflade. Montér  derefter tændrøret igen, uden at forbinde tænd- rørshætten.

ADVARSEL! Ethvert forsøg på at manipulere med emissionskontrolsyste- met kan øge emissionsniveauet ud over lovgrænsen. Denne definition omfatter fjer- nelse eller ændring af dele som indsug- ningssystemet, brændstofsystemet og udstødningssystemet.

ADVARSEL! Inden et hvilket som helst rengørings-, vedligeholdelses- eller repa- rationsarbejdet påbegyndes, skal tænd- rørshætten frakobles og anvisningerne skal læses. Bær hensigtsmæssigt tøj og benyt ar bejdshandsker i alle de situatio- ner, der in volverer risiko for hænderne. Vedli ge hold else og reparation må aldrig udføres, hvis man ikke er i besiddelse af de nødvendige redskaber og uden det for- nødne tekniske kendskab. VIGTIGT Bortskaf aldrig anvendt olie, brændstof og/eller andre forurenende produkter i miljøet.

VEDLIGEHOLDELSESPROGRAM  Det  i  denne  tabel  angivne  program  skal  følges.  Husk at overholde samtlige datoer og start med  den, der udløber først. VIGTIGT Det er maskinejerens ansvar at udføre de vedligeholdelsesindgreb, der er beskrevet i nedenstående tabel. VIGTIGT Rengør hyppigere under særligt vanskelige arbejdsvilkår eller i tilfæl- de af, at der er snavs i luften. BEMÆRK Filtre skal rengøres / udskif- tes oftere, hvis maskinen arbejder på meget støvet jord. Kontrol af oliestand   

(se 6.5) Kontrol af tændrør   

(se 6.6) Udskiftning af tændrør   

Indgreb Efter de første 5 timer Hver 5. time efter enhver anvendelse Hver 50. time eller ved endt sæson Hver 100. time

Udskift olien hver 25. time, hvis motoren arbejder  ved fuld belastning eller ved høje temperaturer.

Luftfiltret  skal  renses  hyppigere,  hvis  maskinen  arbejder i støvrige omgivelser. 3)    Dette må udelukkende udføres hos et specialiseret  Servicecenter.

Med  hensyn  til  den  type  olie,  der  skal  anven- des, følg anvisningerne i det pågældende kapitel  (se 8.1).ADVARSEL! Olien skal tømmes, mens motoren er varm. Pas på ikke at røre ved motorens varme dele og/eller den udtømte olie. Med mindre andet er anført i maskinens brugsan- visning, skal olien tømmes således: a) Anbring maskinen plant. b) Rens  området  omkring  påfyldningsproppen  og skru proppen med staven (1) af. c) Anbring en egnet beholder for at samle olien  og sku afløbsproppen (2) af. d) Montér  afløbsproppen  (2)  igen  og  tjek,  at  pakningen  er  korrekt  anbragt.  Skru  derefter  proppen på helt til bunds. e) Efterfyld med ny olie (se 5.1.1). f) Kontrollér,  at  olienstanden  når  op  til  mærket  «MAX» på staven (3). g)  Luk proppen (1) igen og rens for ethvert spor  af olie, der måtte være spildt. BEMÆRK Motoren indeholder max. 1,2 liter olie. Efterfyld lidt ad gangen med mindre mængder olie og tjek hver gang niveauet, såle- des at afmærkningen «MAX» på oliepinden ikke overskrides.

OG MOTOR Rensningen af lyddæmperen skal udføres, mens  motoren er kold.   a) Fjern alle rester eller snavs, som kan medføre  brand,  fra  lyddæmperen  og  dens beskyttelse  ved hjælp af trykluft. b)  Kontrollér,  at  køleluftindtagene  (1)  ikke  er  tilstoppet. c)   Rens plastikdelene med en svamp (2), der er  vædet med sæbevand.

a) Afmontér  tændrøret  (1)  ved hjælp  af  en  top- nøgle (2). b)   Rens elektroderne (3) med en metalbørste og  fjern eventuelle kulrester. c)   Kontrollér  den  korrekte  afstand mellem  elek- troderne (0,6 - 0,8 mm) ved hjælp af  en  tyk- kelselære (4). d)   Montér  tændrøret (1) igen og  spænd  godt  til  med en topnøgle (2). Hvis elektroderne er brændt eller porcelænet er  knækket eller revnet, skal tændrøret udskiftes. ADVARSEL! Brandfare! Tændings anlæg get må ikke undersøges, når tændrøret ikke er skruet fast på sin plads. VIGTIGT Der må kun anvendes tændrør af den angivne type (se 8.1).7

a) Startvans keli  - gh eder b) Uregelmæssig  funktion c) Ydelsen bliver dår- ligere under arbejdet –   Manglende brændstof –    Gammelt brændstof aflejringer i tanken – Ukorrekt start-procedure  –    Tændrør er ikke koblet – Vådt tændrør, snavsede tændrørselektroder eller ukorrekt afstand –    Tilstopning af luftfilter –    Olien er uegnet til årstiden –    Fordampning af brændstof i karburatoren (vapor lock) på grund af høje temperaturer –    Karbureringsproblemer –    Tændingsproblemer –    Tændrørselektroder er snavsede eller i forkert afstand – Tændrørshætten sidder ikke fast –    Tilstopning af luftfilter – Speederhåndtaget er i positionen  «CHOKE» –    Karbureringsproblemer –    Tændingsproblemer –    Tilstopning af luftfilter –   Karbureringsproblemer –    Kontrollér og tilsæt (se 5.1.3) –   Tøm tanken og påfyld med frisk brænd- stof  – Start motoren korrekt (se 5.2) –    Kontrollér, at hætten sidder godt fast på  tændrøret (se 5.1.4) –    Kontrollér (se 6.6) –    Kontrollér og rens (se 6.5) –     Udskift med egnet olie (se 6.3) –    Vent i nogle minutter og prøv derefter at  starte igen (se 5.3) –    Kontakt et godkendt servicecenter  –    Kontakt et godkendt servicecenter  –    Kontrollér (se 6.6) – Kontrollér, at tændrørshætten sidder  godt fast (se 5.1.4) –    Kontrollér og rens (se 6.5) – Bring håndtaget i positionen «FAST» –    Kontakt et godkendt servicecenter  –     Kontakt et godkendt servicecenter  –    Kontrollér og rens (se 6.5) –    Kontakt et godkendt servicecenter 
