Produkttype	Tør- og vådsuger
Mærke	Kärcher
Model	NT 611 Eco
Mål (L × l × H)	570 x 430 x 860 mm
Vægt	23,0 kg
Netspænding	230 V
Frekvens	50 Hz
Maks. effekt (EU)	2350 W
Samlet effekt	2000 W
Nominel effekt	1200 W
Pumpeeffekt (bortpumpning)	800 W
Beholderkapacitet	55 liter
Maks. væskeopfyldning	42 liter
Maks. luftstrøm	56 l/s
Maks. undertryk	23,5 kPa (235 mbar)
Beskyttelsestype	IPX4
Beskyttelsesklasse	I
Strømkabellængde	10 m (H07RN-F 3x1.5 mm²)
Lydtrykniveau (LpA)	63 dB(A)
Arm-hånd vibrationer	< 2,5 m/s²
Anvendelse	Professionel (håndværkere, handlende)
Hovedfunktioner	Våd/tørsugning, integreret pumpe, automatisk stop via flottør
Vedligeholdelse og rengøring	Filterrensning med håndtag, rengøring af flottør, udskiftning af filtre
Medfølgende tilbehør	Gulvdyse, sugeslange, sugeslange (flexibel), kabelholder
Garanti	I henhold til forhandlerens betingelser, gratis reparation for materiale- eller produktionsfejl

Ofte stillede spørgsmål - NT 611 Eco Kärcher

Hvordan skifter man fra vådsugning til tørsugning?

For at skifte fra våd til tør tilstand skal du afmontere pumpeenheden og montere filterpatronen. Fjern gummilæberne og sæt børstestripsene på igen. Se vejledningen for detaljerede trin.

Hvilken type filter skal bruges til finsugning?

Til fint støv skal du bruge en papir- eller filtstøvsugerpose sammen med filterpatronen. Du kan også montere et membranfilter for ekstra beskyttelse af sugehovedet.

Hvordan rengøres filteret under brug?

Brug filterrensningshåndtaget på sugehovedet. Træk i håndtaget flere gange og skub det indvendigt for at ryste filterpatronen.

Hvad gør man, hvis sugekraften bliver svag?

Kontrollér, om mundstykker, slanger eller fleksslanger er tilstopede. Rengør filteret med håndtaget. Udskift om nødvendigt støvsugerposen eller filterpatronen. Sørg for, at filterdækslet er korrekt lukket.

Hvordan tømmes snavset vand?

Fjern lukkehætten på bortpumpningsslangen (GEKA-C kobling) og tilslut en afløbsslange (nominel bredde 3/4 tomme eller mere). Lad vandet løbe ud gennem slangen.

Pumpen virker ikke, hvad gør jeg?

Kontrollér apparatets strømstik. Frigør flottørkontakten, hvis den sidder fast i beholderen. Frigør pumpehjulet, hvis det er blokeret.

Hvad er den maksimale væskekapacitet til vådsugning?

Den maksimale væskekapacitet er 42 liter. Apparatet stopper automatisk, når dette niveau er nået, takket være flottøren.

Hvordan opbevares støvsugeren efter brug?

Rul strømkablet op omkring krogen på styret. Rul sugeslangen op omkring styret. Opbevar apparatet på et tørt sted og sikr det mod uautoriseret brug.

Kan jeg bruge denne støvsuger med en almindelig stikkontakt?

Ja, på en 230 V stikkontakt. Det anbefales at bruge en stikkontakt beskyttet af en fejlstrømsafbryder på 30 mA for ekstra sikkerhed.

Hvordan udskiftes filterpatronen?

Åbn filterdækslet, fjern det gamle filter og montér det nye. Luk dækslet, og sørg for, at det klikker korrekt på plads. Udfør denne handling spændingsløs og med stikket trukket ud.

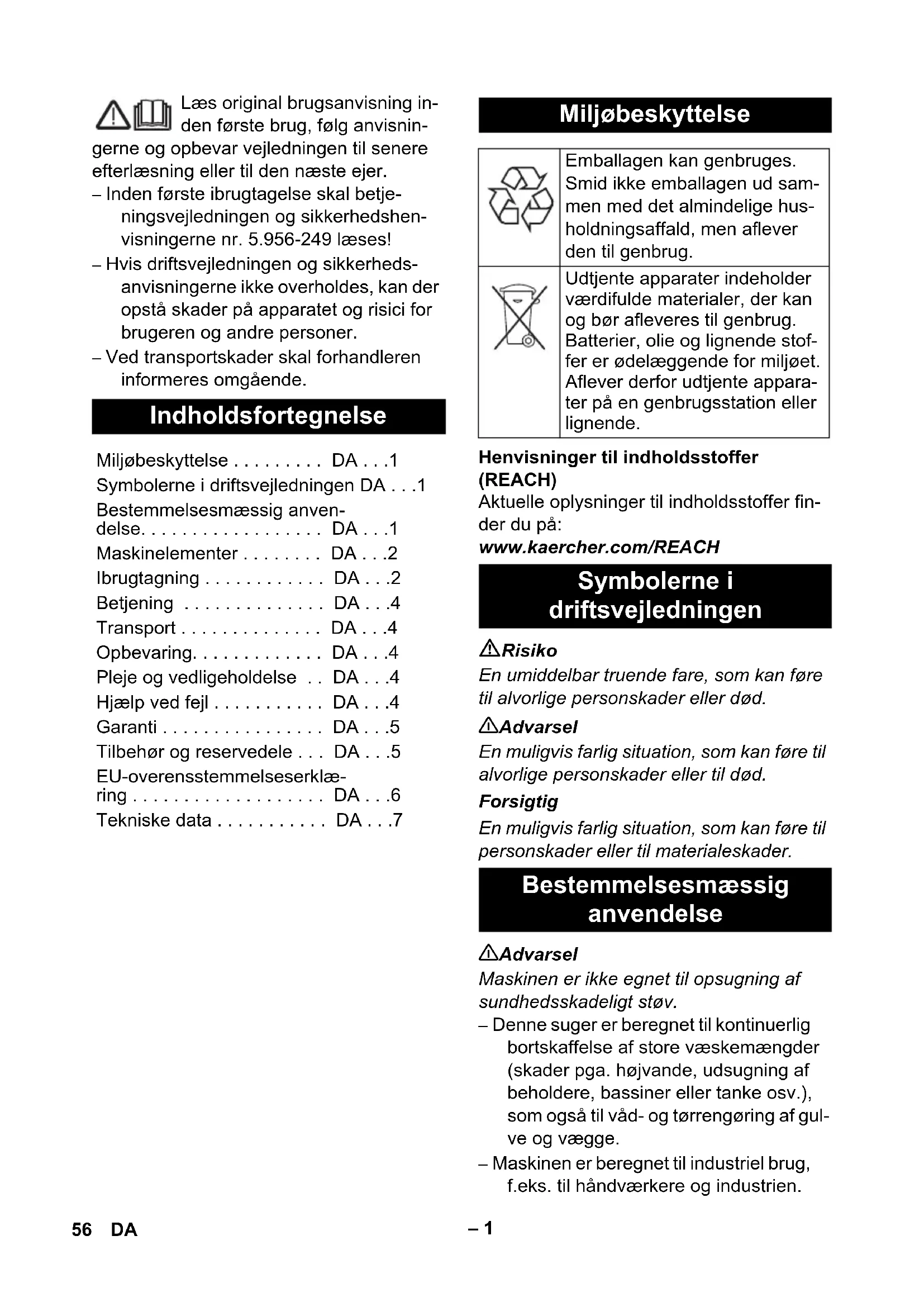

BRUGSANVISNING NT 611 Eco Kärcher

Læs original brugsanvisning inden første brug, følg anvisnin-

gerne og opbevar vejledningen til senere efterlæsning eller til den næste ejer.

– Inden første ibrugtagelse skal betjeningsvejledningen og sikkerhedshenvisningerne nr. 5.956-249 læses!
– Hvis driftsvejledningen og sikkerhedsanvisningerne ikke overholdes, kan der opstå skader på apparatet og risici for brugeren og andre personer.
– Ved transportskader skal forhandleren informeres omgående.

Indholdsfortegnelse

Symbolerne i driftsvejledningen DA . . .1

Bestemmelsesmæssig anvendelse. DA . . .

Maskinelementer ..... DA ...2

Ibrugtagning ..... DA .. 2

Betjening DA...4

Transport ..... DA ... 4

Hjælp ved fejl ..... DA ...4

Emballagen kan genbruges. Smid ikke emballagen ud sammen med det almindelige husholdningsaffald, men aflever den til genbrug.

Udtjente apparater indeholder værdifulde materialer, der kan og bør afleveres til genbrug. Batterier, olie og lignende stoffer er ødelæggende for miljøet. Aflever derfor udtjente apparater på en genbrugsstation eller lignende.

Henvisninger til indholdsstoffer (REACH)

Aktuelle oplysninger til indholdsstoffer finder du på:

Symbolerne i driftsvejledningen

Risiko

En umiddelbar truende fare, som kan føre til alvorlige personskader eller død.

Advarsel

Bestemmelsesmæssig anvendelse

Advarsel

Maskinen er ikke egnet til opsugning af sundhedsskadeligt støv.

- Denne suger er beregnet til kontinuerlig bortskaffelse af store væskemængder (skader pga. højvande, udsugning af beholdere, bassiner eller tanke osv.), som også til våd- og tørrengøring af gulve og vægge.

- Maskinen er beregnet til industriel brug, f.eks. til håndværkere og industrien.

Maskinelementer Ibrugt

1 Svømmerventil
2 Netkabel
3 Sugeslange
4 Sugehovedets läsemekanisme
5 Snavsbeholder
6 Bortskaffelsespumpens kabelholder
7 Lukkeplade
8 Hjul
9 Styrerullebøjle
10 Styringsrulle
11 Gulvmundstykke
12 Sugerør
13 Sugestuds
14 Sugehoved
15 Bortskaffelsespumpe
16 Bortskaffelsespumpens omløbermøtrik
17 Bortskaffelsespumpens svømmerkontakt
18 Bæregreb
19 Filterdæksel
20 Filterrensningens håndtag
21 Bøjle
22 Bøjet rørstykke
23 Bortskaffelsespumpens netstik
24 Kontakt "Bortskaffelsespumpe FRA"
25 Stikkontakt
26 Kontakt "Bortskaffelsespumpe TIL"
27 Hovedafbryder
28 Udsugningsfilter
29 Grov smuds filter/flad foldefilter
30 Aftapningsslange
31 Holder til gulvdyse
32 Dæksel (GEKA-C kobling)
33 Holder til sugerør
34 Kabelkrog
35 Holder til fugedysen
36 Typeskilt

ning

– Vi anbefaler kun at tilslutte apparatet til stikdåser som er sikret med en 30 mA fejlstrøm-beskyttelseskontakt.

Maskinen har 3 driftsmåder:

1 Vådsugning med bortskaffelsespumpe
2 Vådsugning uden bortskaffelsespumpe
3 Tørsugning

Vådsugning

Bemærk: Vådsugning er også muligt med frakoblet eller afmonteret bortskaffelsespumpe. Afmontering af bortskaffelsespumpen, se tørsugning.

Montering af gummilæber

Figur A

→ Afmontere børstestrimlen.
→ Montere gummilæberne.

Bemærk: Struktursiden på gummilæberne skal pege udad.

Fjerne papirfilterpose / stoffilter

Figur B

→ Tag sugehovedet ud af indgreb og tag det af.
→ Træk papirfilterposen/stoffilterposen tilbage og træk den ud.
→ Sæt sugehovedet på og lås det fast.
– Papirfilterposen eller stoffilteret skal altid fjernes når der opsuges våd snavs.

Fjerne membranfilteret

Figur C

→ Tag sugehovedet ud af indgreb og tag det af.
→ Fjerne membranfilteret.
→ Sæt sugehovedet på og lås det fast.
- Membranfilteret skal altid fjernes när der opsuges våd snavs.

Montere grovs smuds filteret

→ Åbn filterafdækningen.
→ Fjern det flade foldefilter.
→ Monter grovs smuds filteret.
→ Luk filterafdækningen. Den skal gå hørbart i indgreb.

Tilkoble bortskaffelsesslangen

Figur D

→ Fjern dækslet (GEKA-C kobling).
→ Tilkobl bortskaffelsesslangen (nominel bredde 3/4" eller større).

Dræn snavsevandet.

Figur E

→ Det forurenede vand drænes over af- løbsslangen.

Generelt

Forsigtig

Under sugningen må grov smuds filteret aldrig fjernes.

– Vådsugning uden bortskaffelsespumpe: Det anbefales at anvende en special filterpose (våd) (se filtersystemer).
– Når det maksimale væskeniveau er nå- et, slukker apparatet automatisk.
– Efter opsugning af våd snavs er afsluttet: Rens og tør svømmeren, beholderen og evt. bortskaffelsespumpen med en fugtet klud.

Tørsugning

Forsigtig

Før tørsugningen: Afmonter bortskaffelsespumpen og monter det flade foldefilter.

Bemærk: Ved tørsugningen skal der generelt anvendes et fladt foldefilter.

Generelt

Forsigtig

Under sugningen må det flade foldefilter aldrig fjernes.

– Hvis der opsuges fintstøv, kan der yderligere bruges en papirfilterpose, et stoffilter eller et membranfilter.

Afmontere bortskaffelsespumpen

→ Tag bortskaffelsespumpens netstik ud.
→ Tag sugehovedet ud af indgreb og tag det af.

Figur F

→ Skru bortskaffelsespumpens omløbermøtrik af.
→ Tag bortskaffelsespumpens kabelholder ud og sæt lukkepladen på.

→ Tag bortskaffelsespumpen og plastindsatsen ud af beholderen.

Figur G

→ Monter lukkepladen i stedet for bortskaffelsesslangen.
→ Sæt sugehovedet på og lås det fast.

Montere det flade foldefilter

Bemærk: Et fladt foldefilter leveres ikke med.

→ Åbn filterafdækningen.
→ Tag grov smuds filteret ud.
→ Monter det flade foldefilter.
→ Luk filterafdækningen. Den skal gå hørbart i indgreb.

Montere børsterne

Figur H

→ Afmonter gummilæberne.
→ Monter børsterne.

Montere papirfilterpose / stoffilter

Bemærk: En papirfilterpose, hhv. et stofffilter leveres ikke med.

Figur 1

→ Tag sugehovedet ud af indgreb og tag det af.
→ Påsætning af papirfilterpose eller stofffilter.
→ Sæt sugehovedet på og lås det fast.

Isætte membranfilteret

Bemærk: Et stoffilter leveres ikke med.

Bemærk: Ved drift uden papirfilterpose, hhv. stoffilter skal membranfilteret bruges for at beskytte sugehovedet.

Figur J

→ Tag sugehovedet ud af indgreb og tag det af.
→ Træk membranfilteret over beholderens kant.
→ Sæt sugehovedet på og lås det fast.

Klipforbindelse

Figur K

Sugeslangen er udstyret med et klipsystem. Alle C-40/C-DN-40 tilbehørsdele kan tilsluttes.

Betjening

Risiko

Fare for person- og materialeskader! Stikdåsen er kun beregnet til direkte tilslutning af bortskaffelsespumpen til sugeren. Et hvert andet brug af stikdåsen er forbudt.

Tænd for maskinen

→ Sæt maskinens netstik i.
→ Tænd maskinen med hovedafbryderen.
→ Kontinuerlig bortskaffelse af store væskemængder: Tænd bortskaffelsespumpen.

Bortskaffelses- hhv. rengøringsdrift

→ Bortskaf væsker kontinuerlig hhv. gen- nemfør rengøringen.

Rengøring af filter

Rens det flade foldefilter i regelmæssige intervaller under sugningen.

→ Håndtaget til filterrensningen trækkes flere gange ud og skubbes tilbage.

Sluk for maskinen

→ Sluk evt. for bortskaffelsespumpen.
→ Sluk maskinen med hovedafbryderen.
→ Træk maskinens netstik ud.

After hver brug

→ Rengøring af filter: Håndtaget trækkes ud og skubbes ind flere gange.
→ Tøm beholderen
→ Maskinen rengøres indvendigt og udvendigt ved at støvsuge den og tørre den af med en fugtet klud.

Opbevaring af damprenseren

→ Netkablet vikles omkring krogene på skubbebøjlen.
→ Sugeslangen vikles omkring skubbebøjlen.
→ Opbevar maskinen i et tørt rum og sørg for at sikre den mod uvedkommendes brug.

Transport

Forsigtig

Fare for person- og materialeskader! Hold øje med maskinens vægt ved transporten.

→ Fjern sugerøret med gulvdysen fra holderen. Hold maskinen fast på håndtaget og sugerøret hvis den skal løftes.
→ Ved transport i biler skal renseren fast-spændes i.h.t. gældende love.

Opbevaring

Forsigtig

Fare for person- og materialeskader! Hold øje med maskinens vægt ved opbevaring. Denne maskine må kun opbevares indendørs.

Træk netstikket og afbryd maskinen inden der arbejdes på maskinen.

Udskifte grov smuds filteret/fladt foldefilter eller udsugningsfilteret

→ Åbn filterafdækningen.
→ Udskift grov smuds filteret/fladt foldefilter eller udsugningsfilteret.
→ Luk filterafdækningen. Den skal gå hørbart i indgreb.

Rense svømmerem

→ Tag sugehovedet ud af indgreb og tag det af.
→ Rens svømmeren med en fugtig klud.
→ Sæt sugehovedet på og lås det fast.

Hjælp ved fejl

Risiko

Træk netstikket og afbryd maskinen inden der arbejdes på maskinen.

Sugeturbine virker ikke

→ Kontroller stikdåsen og strømforsyningens sikring.
→ Kontroller strømledningen og maskinens netstik.
→ Tænd for maskinen.
→ Kontroller svømmeren.

Sugeturbinen slukker

→ Tænd bortskaffelsespumpen.

Nedsat sugeevne

→ Fjern forstoppelser fra sugedysen, su- gerøret, sugeslangen eller grov smuds filteret/det flade foldefilter.
→ Rengøring af filter: Håndtaget trækkes ud og skubbes ind flere gange.
→ Udskiftning af papirfilterpose eller stoffilter.
→ Sørg for, at filterafdækningen går rigtigt i indgreb.
→ Rens stoffilteret under flydende vand, hhv. udskift filteret.
→ Skift det flade foldefilter ud.
→ Kontroller brændstofslangerne med hensyn til tæthed.
→ Kontroller, at det flade foldefilter er monteret korrekt.
→ Kontroller, at grov smuds filteret er monteret korrekt.

Støv strømmer ud under sugningen

→ Monter det flade foldefilter.
→ Kontroller, at det flade foldefilter er monteret korrekt.
→ Skift det flade foldefilter ud.

Bortskaffelsespumpen kører ikke

→ Kontroller maskinens stikdåse.
→ Løsn den blokerede svømmerkontakt i beholderen.
→ Løsn pumpens blokerede løbehjul i pumpen.

Bortskaffelsespumpen transporterer ikke nok væske

→ Sørg for at bortskaffelsesslangen nedlægges uden knæk.
→ Kontroller bortskaffelsesslangen for tilstopninger.

Garanti

I de enkelte lande gælder de af vore for- handlere fastlagte garantibetingelser.

Eventuelle fejl på apparatet afhjælpes gratis inden for garantien, såfremt fejlen kan tilskrives en materiale- eller produktionsfejl. Hvis De ønsker at gøre garantien gældende, bedes De henvende Dem til Deres forhandler eller nærmeste kundeservice medbringende kvittering for købet.

– Der må kun anvendes tilbehør og reservedele, der er godkendt af producenten. Originaltilbehør og -reservedele er en garanti for, at maskinen kan fungere sikkert og uden fejl.
– Et udvalg over de reservedele som bruges meget ofte finder De i slutningen af betjeningsvejledningen
– Yderligere informationen om reserve- dele finder De under www.kaer- cher.com i afsni "Service".

Hermed erklærer vi, at den nedenfor nævnte maskine i design og konstruktion og i den af os i handlen bragte udgave overholder de gældende grundlæggende sikkerheds- og sundhedskrav i EF-direktiverne. Ved ændringer af maskinen, der foretages uden forudgående aftale med os, mister denne erklæring sin gyldighed.

Produkt: Våd- og tørsuger

Type: 1.146-xxx

Gældende EF-direktiver

Anvendte harmoniserede standarder

EN 55014-1: 2006 + A1: 2009

EN 55014-2: 1997 + A2: 2008

EN 60335-1

EN 60335-2-69

EN 61000-3-2: 2006 + A2: 2009

EN 61000-3-3: 2008

EN 62233: 2008

Anvendte tyske standarder

5.957-602

Undertegnede agerer på vegne af og med fuldmagt fra ledelsen.

CEO

Head of Approbation

Dokumentationsbefuldmægtiget:

S. Reiser

		NT 611 Eco K
Netspænding V 230
Frekvens Hz 1~ 50
Max. effekt W EU: 2350
	W CH: 2300
Effekt (samlet) W 2000
Nominel ydelse W 1200
Bortskaffelsespumpens kapacitet W 800
Beholderindhold I 55
Fyldmængde væske I 42
Luftmængde (max.) I/s 56
Undertryk (max.) kPa (mbar) 23,5 (235)
Kapslingsklasse	-- IPX4
Beskyttelsesklasse	-- I
Sugeslangetilslutning (C-DN/C-ID)	mm	40
Længde x bredde x højde	mm	570 x 430 x 860
Typisk driftsvægt	kg	23,0
Omgivelsestemperatur (max.)	°C	+40
Oplyste værdier ifølge EN 60335-2-69
Lydtryksniveau L_pA	dB(A)	63
Usikkerhed K_pA	dB(A)	1
Hånd-arm vibrationsværdi	m/s^2	<2,5
Usikkerhed K m/s	^2	0,2

Netkabel	H07RN-F 3x1,5 mm ^2
	Partnr.	Kabellængde
EU	6.649-413.0	10 m
CH	6.649-254.0	10 m

Koble til tømmeslange

Figur D

→ Sett på hetten i stedet for tømmeslangen.
→ Sett på sugehodet og lås det.

Montere foldefilter

Merk: Foldefilter er ikke del av leveransen.

→ Åpne filterdeksel.
→ Ta ut grovsmussfilteret.
→ Montere foldefilter.
→ Lukk filterdeksel, du skal høre det går i lås.

Sugeturbinen går ikke

→ Kontroller stikkontakt og sikring på strømforsyningen.
→ Kontroller strømkabel og støpsel på apparatet.
→ Slå apparatet på.
→ Kontroller flottør.

Sugeturbinen kobler ut

→ Slå på tømmepumpen.

Sugekraften avtar

Anvendte overensstemmende normer

EN 55014-1: 2006 + A1: 2009

EN 55014-2: 1997 + A2: 2008

EN 60335-1

EN 60335-2-69

EN 61000-3-2: 2006 + A2: 2009

EN 61000-3-3: 2008

EN 62233: 2008
