BRUGSANVISNING SP 36 STIGA

Vi takker Dem for valget af vores produkt, og vi håber, at brugen af denne nye maskine – kædesaven - giver Dem gode resultater og lever op til Deres forventninger. Denne manual er udformet således, at De kan blive fortrolig med maskinen og anvende den på en sikker og effektiv måde. Glem ikke, at manualen er en del af maskinen. Opbevar den, således at der nemt kan indhentes oplysninger heri. Såfremt maskinen videresælges eller udlånes, skal manualen udleveres til den nye ejer.

Denne nye maskine er designet og konstrueret i overensstemmelse med de gældende normer og er derfor pålidelig og driftsikker, såfremt den anvendes under overholdelse af anvisningerne i denne manual ("tiladt brug"). Al anden brug eller manglende overholdelse af sikkerhedsforskrifterne vedrørende brug, vedligeholdelse og reparation betragtes som "ukorrekt brug" og medfører bortfald af garantien. Endvidere bortfalder fabrikantens ansvar; operatøren er således ansvarlig for udgifterne som følge af skader eller kvæstelser på sig selv eller andre personer.

Der kan være mindre forskelle mellem oplysningerne i denne manual og Deres maskine, idet vi konstant forbedrer vores produkter. Oplysningerne i denne manual kan ændres uden forudgående meddelelse herom og uden, at fabrikanten har pligt til at bekendtgøre opdateringerne. De karakteristika, der er væsentlige for sikkerhed og funktion, forbliver dog uændret. I tvivlstilfælde bedes De rette henvendelse til Deres forhandler. God arbejdslyst!

INDHOLDSFORTEGNELSE

1. Identifikation af hovedkomponenter.... 2
2. Symboler.... 3
3. Sikkerhedsforskrifter....4
4. Samling af maskinen....7
5. Forberedelse til arbejdet....8
6. Start - Anvendelse - Standsning af motoren 10
7. Anvendelse af maskinen.... 11
8. Vedligeholdelse og opbevaring.... 13
9. Fejlfinding 17
10. Tilbehør.... 18

1. IDENTIFIKATION AF HOVEDKOMPONENTERNE

VIGTIGSTE KOMPONENTER

1. Motorenhed
2. Harpun
3. Forreste skærm til beskyttelse af hånden
4. Forreste håndtag
5. Bagerste håndtag
6. Kædestopper-stift
   6a. Kædestopper-stift (kun i mod. 46/52)
7. Sværd
8. Kæde
9. Skede
10. Identifikationsskilt

1. Afbryder til motor
2. Hastighedsregulator
3. Låseknap til hastighedsregulator
4. Startgreb
5. Starter
6. Primer

7. Dekompressor (kun i mod. 46/52)

8. Dæksel til brændstoftank

9. Dæksel til olietank (smøreolie til kæden)
10. Låg til luftfilter

36 - 43 142313 22 211112

46 - 52 142313 22 17 211112

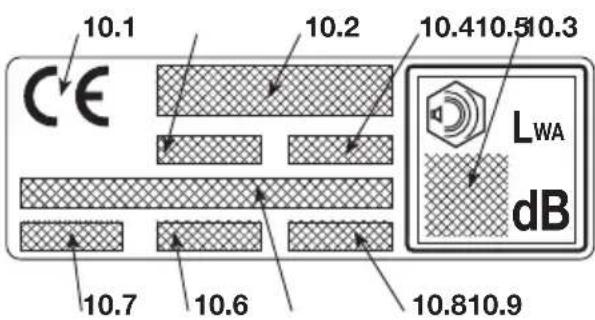

IDENTIFIKATIONSSKILT

10.1) Overensstemmelsesmerke i henhold til EU-direktivet 2006/42/EF
10.2) Fabrikantens navn og adresse
10.3) Lydeffektniveau (LWA) jf. direktivet 2000/14/EF
10.4) Producentens reference model
10.5) Maskinens model
10.6) Serienummer
10.7) Konstruktionsår
10.8) Varenummer
10.9) Antal emissioner

Maksimale værdier for støj og vibrationer [1]	Model	36 43	46 52
Lydtryk ved brugerens ører (ISO 22868)	dB(A)	98,9	98,9	102,3	101,6
- Usikkerhed ved målingen (2006/42/EF - EN 27574)	dB(A)	2,5	2,5	2,5	2,5
Usikkerhed ved målingen (ISO 22868)	dB(A)	108,1	108,1	113	113,4
- Usikkerhed ved målingen (2006/42/EF - EN 27574)	dB(A)	2,5	2,5	2,5	2,5
Vibrationsniveau (ISO 22867)	m/sec ^2	7,5 - 6,2	7,5 - 6,2	4,9 - 3,6	5,7 - 4,9
- Usikkerhed ved målingen (2006/42/EF - EN 12096)	m/sec ^2	0,5	0,5	0,5	0,5
TEKNISKE DATA
Motor (encylindret, 2 takts) – slagvolumen	cm ^3	36,3	40,2	45	52
Blanding (benzin / olie)	%	50:1 = 2 %	50:1 = 2 %	50:1 = 2 %	50:1 = 2 %
Effekt	kW	1,5	2,0	2,2	2,4
Omdrejningstal i minimum	1min	2800 ± 150	2800 ± 150	2800 ± 150	2800 ± 150
Max. omdrejningstal tilladt uden belastning med monteret kæde	1min	11300	12000	12500	12500
Brændstofstankens kapacitet	cm ^3	370	370	500	500
Specifikt forbrug ved max. effekt	g/kWh	490	410	510	500
Olietankens kapacitet	cm ^3	190	190	300	300
Antal tænder på kædehjul		6	7	7	7
Vægt (med tom tank)	kg	4,2	4,1	4,7	4,7

[1] ADVARSEL! Vibrationsniveauet kan ændre sig afhængigt af brugen af maskinen og dens udstyr, og niveauet kan være højere end det oplyste. Det er nødvendigt at fastlægge sikkerhedsforanstaltningerne til beskyttelse af brugeren. De skal være baseret på et skøn af belastningen som følge af vibrationerne ved den konkrete brug. I denne forbindelse er det nødvendigt at tage højde for alle funktionscyklussens faser; eksempelvis slukning eller funktion uden produkt.

2. SYMBOLER

1) Læs brugsanvisningen, før maskinen tages i brug.
2) Brugeren af denne maskinen, når denne anvendes under normale betingelser hver dag og kontinuerligt, kan udsættes for et støjniveau på 85 dB (A) eller mere. Brug beskyttelseshjelm, høreværn og beskyttelsesbriller.

SIMBOLER PÅ MASKINEN (findes kun i nogle modeller)

11 12 13 14 15

11) Blandingstank
12) Tank for kædeolie og justering for oliepumpe (kun i mod. 46/52)
13) Justering for karburator T = justering af tomgangshastigheden (L) = justering for brændstof - lav hastighed (H) = justering for brandstof - høj hastighed
14) Starter
15) Primer

3. SIKKERHEDSFORSKRIFTER

A) ALMENE RÅD

1) Læs betjeningsvejledningen omhyggeligt. Bliv for- trolig med maskinens betjening og dermed selve brugen af maskinen. Lær at slukke hurtigt for maskinen.
2) Anvend maskinen til det formål, den er tiltænkt, nemlig "opskæring af grene, skæring i stykker og fældning af træer i en størrelse, der er egnet til sværlængde" eller genstande af træ med lignende egenskaber. Enhver anden brug af maskinen er farlig og kan skade den.

Ukorrekt brug er for eksempel (men ikke udelukkende):

• trimming af hække;
• graveringsarbejde;
• udskæring af platforme, kasser og emballage i almindelighed;
• udskæring af møbler eller andet, som kan indeholde søm, skruer og andre komponenter af metal;
• udførelse af slagteriarbejde;
• anvendelse af maskinen som løftestang til at løfte, flytte eller at brække genstande;
• anvendelse af en blokeret maskine på faste støtter.
  3) Lad aldrig børn eller personer, som ikke har det nødvendige kendskab til maskinen, bruge den. Der kan lokalt være fastsat en minimum aldersgrænse for brug af hækkeklippere.
  4) Maskinen må ikke anvendes af mere end én person.
  5) Brug aldrig maskinen:
• med personer, specielt børn, eller dyr i nærheden;
  – hvis brugeren føler sig træt eller utilpas, eller hvis brugeren har indtaget lægemidler, euforiserende stoffer, alkohol eller andre stoffer, som kan påvirke hans eller hendes reflekser eller opmærksomhed;

• hvis brugeren ikke er i stand til at holde fast i maskinen med begge hænder, og/eller hvis brugeren ikke kan gå stabilt og med benene i balance under arbejdet.
  6) Vær opmærksom på, at brugeren er ansvarlig for de ulykker, der måtte påføres andre personer eller deres ejendom.

• åbn tankdækslet langsomt for gradvist at aflaste det interne tryk;
  – påfyld altid brændstoffet i det fri ved hjælp af en tragt;

• fyld brændstoffet på, inden motoren startes; påfyld aldrig brændstoffet og fjern aldrig brændstoftankens dæksel, när motoren er i gang eller stadig er varm;

letstart ikke motoren, hvis der er spildt brændstof, men flyt i stedet maskinen væk fra det forurenede område for at undgå brand. Vent til benzindampene er forsvundet;

• rens straks ethvert spor af brændstof, der måtte være spildt over maskinen eller på jorden;
• start aldrig maskinen på det sted, hvor påfyldningen er foregået;
• undgå kontakt mellem brændstof og tøj; skulle dette alligevel ske, skal De skifte tøj, inden De starter motoren;
• sørg altid for at stramme dækslet godt, både på tank og benzindunk.

3) Udskift defekte lyddæmpere.

4) Før brug af maskinen, foretag da et generelt eftersyn af maskinen, og især:

– hastighedsregulatorens og sikkerhedshåndtagets bevægelse skal være fri og ikke-tvungen. Når der gives slip på håndtagene, skal disse automatisk og hurtigt vende tilbage til neutral position;
- hastighedsregulatorens håndtag skal forblive blokeret, hvis der ikke trykkes på sikkerhedshåndtaget;
- afbryderen til motoren skal kunne flyttes uden besvær fra den ene position til den anden;
- de elektriske kabler, og især tændrørskablet, skal være hele for at undgå dannelse af gnister, og tændrørshætten skal være korrekt monteret på tændrøret;
– maskinens håndtag og beskyttelser skal være rene, tørre og solidt fastgjort til maskinen;
- kædebremsen skal være fuldstændigt velfungerende og effektiv;
– sværdet og kæden skal være korrekt monteret;
- kæden skal være korrekt strammet.
5) Før arbejdet starter, skal man sikre sig, at samtlige beskyttelser er korrekt monteret.

B) FORBEREDELSE

1) Under arbejdet skal man bære en hensigtsmæssig påklædning, som ikke skal være til gene for bgeren.

– Bær modstandsdygtigt og stramtsiddende beskyttelsestøj.
– Bær hjelm, handsker, beskyttelsesbriller, støvmasker og modstandsdygtige sko med glidsikker sål.
- Anvend høreværn for at beskytte høresansen.
- Bær ikke halstørklæder, kitler, halskæder og/eller hængende eller brede tilbehør, som kan sætte sig fast i maskinen eller i genstande eller materialer, der forefindes på arbejdspladsen.
- Langt hår skal holdes forsvarligt samlet.
2) ADVARSEL: FARE! Benzin er meget brandfarligt.
- Opbevar brændstoffet i de dertil beregnede dunke;
- ryg ikke, når De håndterer brændstoffet;

C) UNDER ANVENDELSEN

bru) Tænd aldrig motoren i et lukket rum; der kan opstå farlige kuliltedampe.

Sørg for passende luftudskiftning, når arbejdet udføres i grave, huler og lignende.
2) Arbejd udelukkende i dagslys eller med en god kunstig belysning.
3) Antag en rolig og stabil stilling:

• undgå så vidt muligt at arbejde over våd eller glat jord, eller på en jordbund, der er alt for ujævn eller stejl, og som ikke sikrer brugerens stabilitet under arbejdet;
  – undgå brug af ustabile stiger og paller;
• arbejd ikke med maskinen over skulderniveauet;
• løb aldrig, men gå og pas på alle ujævnheder i jorden og eventuelle hindringer;
• for bedre at søge hjælp i tilfælde af eventuelle ulykker,

undgå at arbejde alene eller på alt for øde steder.

4) Når motoren startes, skal maskinen holdes fuldstændigt fast:

- start motoren mindst 3 meter væk fra det sted, hvor påfyldningen er foregået;

– tjek, at der ikke befinder sig andre personer inden for maskinens arbejdsområde;

– ret ikke lyddæmperen og hermed udstødningsdampene mod brandfarlige materialer;

– pas på eventuel udslyngning af materiale som følge af kædens bevægelse, især når kæden støder mod hindringer eller fremmede legemer.

5) Motorens justering bør ikke ændres, og det op-givne max. omdrejningstal må ikke hæves.

6) Udsæt ikke maskinen for ovedrevne belastninger og brug ikke en lille maskine for at udføre et hårdt arbejde; brugen af hensigtsmæssig maskine mindsker risiciene og forbedrer arbejdets kvalitet.

7) Kontrollér, at maskinens tomgangshastighed er således, at kæden ikke kan bevæge sig, og at motoren efter anvendelse af hastighedsregulatoren hurtigt vender tilbage til tomgangen.

8) Pas på, at sværdet ikke støder mod uvedkommende genstande, og pas på eventuel udslynging af materiale som følge af kædens bevægelse.

9) Stop motoren:

– onår maskinen bliver efterladt uden opsyn;

– før påfyldning af brændstof.

10) Stop motoren og fjern tændrørsledningen fra tændrøret:

– inden kontrol, rengøring eller reparation af maskinen;

– efter påkørsel af evt. uvedkommende genstande, undersøg om maskinen er beskadiget og om nødvendigt reparér den, inden arbejdet genoptages;

– hvis maskinen begynder at vibrere unormalt (i så fald skal årsagen til vibrationerne straks findes og et specialiseret servicecenter skal sørge for de nødvendige undersøgelser).

- när maskinen ikke anvendes.

11) Undgå at blive udsat for støv og savsmuld fra kæden under skæringsarbejdet.

D) VEDLIGEHOLDELSE OG OPBEVARING

1) Lad bolte og skruer forblive monteret og spændt, så maskinen altid er klar til brug. Det er vigtigt for kædesavens sikkerhed og ydelse, at der foretages en gelmæssig vedligeholdelse.

2) Fyld aldrig brændstof på maskinen i et rum, hvor benzindampene kan nå enten en flamme, gnist eller stærk varme

3) Lad motoren køle af, inden De sætter maskinen i et rum.

4) For at mindske brandfaren skal motor, udstødningspotte og det rum, hvor benzinen er opbevaret, holdes fri for savsmuldsrester, kviste, blade eller overdrevent smøre-middel. Efterlad ikke kasser med opskåret materiale i et lukket rum.

5) Hvis brændstoftanken skal tømmes, bør dette gøres i det fri og med afkølet motor.

6) Bær arbejdshandsker hver gang, De foretager

indgreb på skæret.

7) Kontrollér, at kæden er skarp. Alt arbejde, der involverer kæde og sværd, kræver specifik kompetence og anvendelse af specielt udstyr for at kunne udføres i henhold til korrekt faglig standard; af sikkerhedshensyn bør De kontakte Deres forhandler.

8) Af sikkerhedshensyn må en maskine med slidte eller ødelagte dele aldrig anvendes. Defekte dele bør altid udskiftes og ikke repareres. Brug originale reservedele. Reservedele af anden kvalitet kan beskadige maskinen og forringe sikkerheden.

9) Inden maskinen sættes på plads, bør De sikre Dem, at alle nøgler og vedligeholdelsesværktøj er fjernet.

10) Maskinen skal henstilles på en sådan måde, at den ikke kan være tilgængelig for børn!

E) TRANSPORT OG HÅNDTERING

1) Hver gang, maskinen skal flyttes eller transporteres, skal de:

- slukke motoren, vente, til kæden er standset, og fjerne tændrørshætten fra tændrøret;

- sætte skeden over sværdet;

- tage fat i maskinen udelukkende i håndtagene og rette sværdet i modsat retning i forhold til køreretningen.

2) Når maskinen transporteres med et køretøj, skal den placeres således, at den ikke kan medføre risiko for personer. Maskinen skal i øvrigt blokeres solidt for at undgå væltning, som kan medføre beskadigelser og spild af brændstof.

F) SIKKERHEDSANVISNINGER - KÆDESAV

- Sørg for at holde alle kropsdele i god afstand fra kæden, mens kædesaven er i brug. Kontrollér inden start af kædesaven, at kæden ikke er i kontakt med nogen genstand. Et øjebliks uopmærksomhed i forbindelse med brug af kædesaven kan medføre, at tøj eller kropsdele fanges af kæden.

- Højre hånd skal altid holde fast omkring det bageste håndtag, og venstre hånd skal holde fast omkring det forreste håndtag. Hold altid kædesaven på denne måde. Hvis der byttes om på hændernes placering, øges risikoen for ulykker.

re-Bær beskyttelsesbriller og høreværn. Det anbefales at bære andre former for værnemidler til hoved, hænder og fødder. Bær beskyttelsestøj, som er i stand til at begrænse risikoen for kvæstelser som følge af flyvende splinter og utilsigtet kontakt med kæden.

- Brug ikke kædesaven, når De er klatret op i et træ. Der er risiko for kvæstelser, hvis De bruger kædesaven, mens De befinder dem oppe i et træ.

- Sørg altid for, at fødderne står stabilt. Brug kun kædesaven, når De står på et fast, sikkert og plant underlag. Glatte eller usikre underlag (såsom stiger) kan medføre, at De mister balancen eller herredømmet over kædesaven.

- Ved opskæring af en gren, som er i spænd, er det nødvendigt at være opmærksom på risikoen for til-

bageslag. Når fibrene i træet giver efter, kan grenen, som er i spænd, vippe tilbage og ramme Dem og/eller kædesaven, så De mister balancen og/eller herredømmet over kædesaven.

• Vær meget forsigtig i forbindelse med opskæring af buske eller unge træer. Tynde materialer kan sætte sig fast i kæden og slynges i Deres retning og/eller få Dem til at miste balancen.
• Sluk kædesaven, og transportér den ved at holde fast i det forreste håndtag. Hold kædesaven i god afstand fra kroppen. Sæt skeden over sværdet i forbindelse med transport eller opbevaring af kædesaven. Håndtér kædesaven korrekt for at reducere risikoen for utilsigtet kontakt med den bevægelige kæde.
• Overhold anvisningerne vedrørende smøring, kædens spænding og reservedele. En kæde med forke spænding, og som ikke er smurt korrekt, kan gå i stykker, hvilket øger risikoen for tilbageslag.
• Hold håndtagene rene, tørre og frie for olie og smørefedt. Håndtag, som er fedtede af smørefedt eller olie, er glatte og medfører at herredømmet mistes.
• Skær kun træ. Brug ikke kædesaven til andre for mål. Eksempel: Brug ikke kædesaven til skæring plastmaterialer, byggematerialer eller materialer, som ikke er træ. Anvendelse af kædesaven til andre formål, end den er beregnet til, kan medføre faresitua-tioner.

G) ÅRSAGER TIL TILBAGESLAG OG FORHOLDSREGLER FOR BRUGEREN

Når sværdets spids eller ende møder en genstand, eller når træet strammer til og blokerer kæden under skæringen, kan tilbageslag finde sted.

Kontakt med enden kan i visse tilfælde medføre en bevægelse i modsat retning, som skubber sværdet opad og tilbage imod brugeren.

Hvis kæden blokeres langs sværdets øverste del, kan kæden presses lynhurtigt tilbage imod brugeren.

I begge disse tilfælde mister brugeren herredømmet over kædesaven med mulighed for yderst alvorlige kvæstelser. Sikkerheden afhænger ikke kun af kædesavens indbyggede sikkerhedsudstyr. Kædesavens bruger skal iværksætte en række foranstaltninger for at undgå risici for ulykker eller kvæstelser under arbejdet. Tilbageslaget er udtryk for forkert brug af værktøjet og/eller forkerte procedurer eller betingelser og kan undgås ved overholdelse af følgende forskrifter:

• Hold kædesaven stille med begge hænder: alle fingrene skal holdes fast omkring kædesavens håndtag. Sørg for at holde kroppen og armene en måde, som gør det muligt at modstå kraften eventuelle tilbageslag. Brugeren har mulighed for at kontrollere tilba geslagets kraft, hvis de fornødne foranstaltninger er blevet iværksat. Hold kædesaven godt fast.
• Stræk ikke armene for meget, og skær ikke over skulderhøjde. Herved undgås utilsigtet kontakt med enderne, og der sikres et bedre herredømme over kæ-

desaven i uventede situationer.

• Anvend udelukkende de sværd- og kædetyper, som er angivet af producenten. Brug af uegnede reservesværd og -kæder kan skabe tilbageslag. Endvidere kan kæden beskadiges.
  Overhold producentens instruktioner vedrørende slibning af kæden og vedligeholdelse af kædesaven. En reduktion af dybden øger risikoen for tilbage-slag.

H) TEKNIKKER TIL ANVENDELSE AF MOTORSAVEN

Overhold altid sikkerhedsanvisningerne og anvend de skæreteknikker, der er bedst egnet til det type arbejde, som skal udføres, i overensstemmelse med de anvisninger og de eksempler, der er angivet i brugsanvisningerne (se kap. 7).

alf) GODE RÅD TIL NYBEGYNDERE

Når man for første gang skal fælde et træ eller opskære grene, er det hensigtsmæssigt:

– at gennemgå en specifik træning omkring brugen af denne type udstyr;
- at læse sikkerheds- og brugsanvisningerne i denne manual omhyggeligt;
- at træne på træstubbe, der ligger på jorden eller er fastgjort til arbejdsbukke, med henblik på at opnå den nødvendige fortrolighed med maskinen og med de mest hensigtsmæssige skæreteknikker.

K) HVORDAN MANUALEN LÆSES

Manualen indeholder visse afsnit med oplysninger af særlig vigtighed. Afsnittene er angivet på forskellige måder og har følgende betydning:

BEMÆRK

eller

VIGTIGT

Indeholder detaljer eller yder-

ligere uddybning af forudgående angivelser for at undgå beskadigelse af maskinen eller kvæstelse af personer.

på

ADVARSEL!

Risiko for kvæstelser ved

manglende overholdelse af forskriften.

FARE!

Risiko for alvorlige kvæstel-

ser eller dødsfald ved manglende overholdelse af forskriften.

4. SAMLING AF MASKINEN

VIGTIGT

sværdet og kæden afmonteret, og brændstofs- og olietanken er tomme.

ADVARSEL!

Udpakningen og den endelige samling skal udføres på en flad og solid overflade, hvor der er tilstrækkelig plads til at flytte maskinen og emballagen, og altid med anvendelse af egnet værktøj. Emballagen skal bortskaffes i overensstemmelse med de lokale gældende normer.

ADVARSEL!

Bær altid stærke arbejdshandsker, når De håndterer sværdet og kæden. Udvis maksimal opmærksomhed under samling af sværdet og kæden for ikke at forringe maskinens sikkerhed og effektivitet; i tvivstilfælde bør De kontakte Deres forhandler.

Inden sværdet sættes på plads, skal De sikre Dem, at kædebremsen ikke er tilkoblet; dette opnås, när den forreste skærm til beskyttelse af hånden er fuldstændigt trukket bagud imod maskinens hus.

ADVARSEL!

Samtlige operationer skal udføres, mens motoren er slukket.

- Montér sværdet (4) ved at indføre boltene i rillen og ved at skubbe denne imod maskinhusets bagerste del (Fig. 2).

- Montér kæden rundt om medbringerhjulet og langs sværdets føringer. Pas på, at køreretningen overholdes (Fig. 3); hvis sværdets spids er forsynet med afbøjningstandhjul, skal kædeleddene indføres korrekt mellem tandhjulets tænder.

– Tjek, at kædestrammerens stift (5) er korrekt indført i det tilsvarende hul på sværdet; i modsat tilfælde anvendes en skruetrækker på kædestramningsskruen (6), indtil stiften er fuldstændigt indført (Fig. 4).

- Montér skærmen igen, uden at stramme møtrikkerne.

- Justér kædestramningsskruen (6), indtil kæden er korrekt strammet (Fig. 5).

– Mens sværdet løftes, spændes skærmens bolte helt ved hjælp af den medfølgende nøgle (Fig. 6).

- Kontrollér, at kæden er strammet. Kæden er korrekt strammet, når leddene ikke falder ud af føringen, hvis man tager fat i kæden midtvejs på sværdet (Fig. 7).

– Få kæden til at køre langs føringerne ved hjælp af en skruetrækker for at kontrollere, at bevægelsen foregår uden overdreven belastning.

1. MONTERING AF HARPUNEN (hvis den ikke allerede er monteret på fabrikken)

• Skru møtrikkerne (1) af og fjern skærmen for koblingen (2).
  – Fastgør harpunen (3) til maskinhuset ved hjælp af de to medfølgende skruer (4) (Fig.1).

2. MONTERING AF SVÆRD OG KÆDE

• Skru møtrikkerne af og fjern koblingens skærm for at få adgang til medbringerhjulet og sværdets sæde (Fig. 2).
  – Fjern de to afstandsstykker af pap (3); disse afstandsstykker bruges kun under transporten af maskinen og skal ikke anvendes mere (Fig. 2).

5. FORBEREDELSE TIL ARBEJDET

1. FORBEREDELSE AF 2-TAKTS-BENZINEN

Denne maskine er forsynet med en 2-taktsmotor, der kræver en blanding af benzin og smøreolie.

VIGTIGT

beskadiger motoren og medfører bortfald af garantien.

VIGTIGT

• Egenskaber for benzin

Anvend kun blyfri benzin (grøn benzin) med et oktantal, der ikke er lavere end 90 N.O.

VIGTIGT

at danne bundfald i beholderne, hvis den opbevares i over 2 måneder. Anvend altid frisk benzin!

- Egenskaber for olie

Anvend udelukkende syntetisk olie af en upåklagelig kvalitet, der er specifik for 2-takts-motorer.

Hos Deres forhandler kan De få olier, der netop er designet for denne type motor, og som sikrer et højt beskyttelsesniveau.

Anvendelse af disse olier muliggør sammensætning af en 2% blanding, det vil sige en blanding, der består af 1 del olie til 50 dele benzin.

- Forberedelse og opbevaring af benzinen

FARE!

Benzinen og blandingen olie/benzin er brandfarlige!

• Opbevar benzinen og blandingen olie/benzin i beholdere, der er godkendt for brænd stoffer, på et sikkert sted, der er væk fra varmekilder eller åbne flammer.
• Beholderne må ikke være tilgængelige for børn.
• Ryg ikke under fremstilling af blandingen og undgå at indände benzindampene.

Tabellen viser de mængder af benzin og olie, som skal anvendes til fremstilling af blandingen, alt efter den anvendte type olie.

Benzin Syntetisk olie 2 Takts-
litri litri cm		3
10,02	20
20,04	40
30,06	60
50,10	100
10	0,20	200

For at fremstille blandingen:

• Hæld ca. halvdelen af benzinmængden i en godkendt dunk.
• Tilsæt hele mængden olie ifølge tabellen.
• Tilsæt resten af benzinen.
  – Luk dækslet igen og omryst kraftigt.

VIGTIGT

VIGTIGT Blandingen er udsat for ældning. Fremstil ikke overdrevne mængder blanding for at undgå dannelse af bundfald.

VIGTIGT

VIGITGT Rens beholderne for benzin og blanding jævnligt for at fjerne et eventuelt bundfald.

PÄFYLDNING AF BRÆNDSTOF

FARE!

gen og undgå at

Ryg ikke under påfyldnin-indände benzindampene.

FARE!

! FARE! Ffyld brændstoffet på, in-den motoren startes; påfyld aldrig brændstoffet og fjern aldrig brændstoftankens dæksel, når motoren er i gang eller stadig er varm.

ADVARSEL!

ADVARSEL! Åbn dunkens dæksel forsigtigt, da der kunne være opstået tryk indeni.

Det følgende skal foretages, inden påfyldningen udføres:

– Ryst dunken indeholdende blandingen kraftigt.
- Anbring maskinen plant, i en stabil position og med tankdækslet opad.
– Rens både dækslet og omkring dækslet for at undgå, at snavs falder ind under påfyldningen.
- Åbn tankdækslet forsigtigt for gradvist at aflaste trykket. Foretag påfyldningen med en tragt og undgå at fylde tanken helt op til randen.

– kontrollér, at kæden er skarp og uden tegn på beskadigelse;
- kontrollér, at luftfiltret er rent;
- Kontrollér, at maskinens håndtag og beskyttelser er rene, tørre, korrekt monteret og solidt fastgjort til maskinen;
- kontrollér, at håndtagene er fastspændt;
- kontrollér, at kædebremsen fungerer og er effektiv;
- kontrollér, at kæden er strammet.

ADVARSEL!

Luk altid tankdækslet igen og stram det godt til.

ADVARSEL!

Fjern ethvert spor af blanding, der måtte være spildt på maskinen eller jorden, og start ikke motoren, før benzindampene er helt forsvundet.

SMÖREMIDDEL TIL KÄEDEN

VIGTIGT

Anvend udelukkende specifik olie til kædesave eller klæbeolie til kædesave. Der må ikke anvendes olie indeholdende urenheder for at undgå tilstopning af filtret i tanken og uoprettelige skader på oliepumpen.

VIGTIGT

Den specifikke olie til smø- ring af kæden er biologisk nedbrydelig. Anvendelse af mineralsk olie eller motorolie medfører alvorlige skader på miljøet.

For at opnå en effektiv smøring af de skærende dele er det uhyre vigtigt, at den anvendte olie er af god kvalitet; brugt olie eller olie af dårlig kvalitet for-ringer smøringen og reducerer levetiden for kæden og sværdet.

Det er altid en fordel at fylde olietanken fuldstændigt op (ved hjælp af en tragt), hver gang der påfyldes brændstof. Olietankens rumfang er nemlig beregnet således, at brændstoffet bruges op før olien; på denne måde mindskes risikoen for, at maskinen kører uden smøremiddel.

4. KONTROL AF MASKINEN

Det følgende skal udføres, inden arbejdet startes:

– fyld op med hhv. benzinblanding og olie i de tilsvarende tanke;
– kontrollér, at der ikke findes løse skruer på ma- skinen og klingen;

5. KONTROL AF KÄEDENS SPÄNDINGSTILSTAND

ADVARSEL!

Samtlige operationer skal udføres, mens motoren er slukket.

- Løsn skærmens møtrikker ved hjælp af den medfølgende nøgle (Fig. 6).

• Justér kædestramningsskruen (6), indtil kæden er korrekt strammet (Fig. 5).
• Mens sværdet løftes, spændes skærmens møtrikker helt ved hjælp af den medfølgende nøgle (Fig. 6).

6. KONTROL AF KÆDEBREMSEN

Denne maskine er forsynet med et sikkerhedsbremsesystem.

I tilfælde af tilbageslag under arbejdet som følge af unormal kontakt af sværdets spids med et voldsomt ryk opad, der får hånden til at slå imod den forreste skærm. I dette tilfælde blokerer bremsen kædebevægelsen, og bremsen skal frigøres og frakobles manuelt.

Denne bremse kan også betjenes manuelt ved at skubbe den forreste beskyttelse fremad. For at frakoble bremsen skubbes den forreste beskyttelse imod håndtaget, indtil der høres et klik.

Sådan kontrolleres bremsens effektivitet:

• Start motoren og hold godt fast i håndtagene med de to hænder.
  – Hold kæden i bevægelse ved hjælp af hastighedsregulatoren og skub bremsehåndtaget frem med håndryggen. Kæden skal stoppe øjeblikkeligt.
  – Når kæden er stoppet, giv da straks slip for hastighedsregulatoren.
  – Giv slip for bremsen.

ADVARSEL!

Maskinen må ikke anvendes, hvis kædebremsen ikke fungerer korrekt. Kontakt i så fald Deres forhandler for det nødvendige eftersyn.

6. START - ANVENDELSE - STANDSNING AF MOTOREN

VARMSTART AF MOTOREN

ADVARSEL!

Start af motoren skal ske en afstand på mindst 3 meter fra det sted, der er foretaget påfyldning af brændstoffet.

Inden start af motoren:

• Stil maskinen i en stabil position på jorden.
  – Fjern skeden fra sværdet.
• Kontrollér, at sværdet ikke rører jorden eller andre genstande.

- Koldstart

BEMÆRK

Ved "koldstart" forstås start, når motoren har været slukket i mindst 5 minutter, eller efter påfyldning af brændstof.

Fremgangsmåde ved start af motoren (Fig.8):

1. Kontrollér, at kædebremsen er indkoblet (den forreste beskyttelse for hånden er trykket fremad).
2. Sæt afbryderen (1) i positionen «START».
3. Brug starteren - dette gøres ved at trække i kuglegrebet (2) helt.
4. Tryk på primer-knappen (3) mindst 5 gange for at sætte karburatoren i gang.
5. Tryk på dekompressorens knap (4 – kun i mod. 46 og 52). På denne måde frakobles anordningen og knappen vender automatisk tilbage til den oprindelige stilling efter start af motoren.
6. Hold fast i maskinen på jorden, med en hånd på håndtaget og en fod indført i det bagerste håndtag, for ikke at miste kontrollen under startfasen (Fig. 9).

ADVARSEL!

Hvis brugeren ikke holder godt fast i maskinen, kan stødet fra motoren brugeren til at miste balancen, eller sværdet kan udslynges mod en genstand eller selve brugeren.

1. Træk langsomt i startgrebet i 10 - 15 cm, indtil der mærkes en vis modstand; træk derefter hårdt nogle gange, indtil de første startlyde kan høres fra motoren.

ADVARSEL!

Startkablet må aldrig vikles rundt om hånden.

FARE!

Kædesaven må ikke startes ved at lade den falde, mens man holder startkablet. Denne metode er yderst farlig, fordi man fuldstændigt mister herredømmet vører maskinen og kæden.

VIGTIGT

For at undgå brud, må snoren ikke trækkes i hele sin længde, snoren må ikke glide langs føringshullets kant, og grebet skal slippes gradvist, således at det ikke vender for voldsomt tilbage.

1. Lad startgrebet vende tilbage igen (2). Når dette er korrekt udført, vil den røde stift (2a) stikke ud.
2. Træk igen i startgrebet, indtil motoren starter normalt.

BEMÆRK

Hvis grebet på startsnoren betjenes flere gange med indkoblet starter, kan motoren "drukne" med det resultat, at det kan blive svært at starte maskinen. Skulle motoren drukne, fjern da tændrøret og træk forsigtigt i grebet på startsnoren for at fjerne det overskydende brændstof; tør derefter tændrørets elektroder af og montér tændrøret igen på motoren.

1. Så snart motoren er startet, anvend hastighedsregulatoren kortvarigt for at frakoble starteren og bringe motoren tilbage til tomgangstilstanden.

VIGTIGT

Motoren må ikke dreje ved et højt omdrejningstal, når kædebremsen er indkoblet, da dette kan medføre overhophedning og beskadigelse af koblingen.

1. Giv motoren lov til at køre i tomgang i mindst 1 minut, inden maskinen anvendes.

- Varmstart

Til varm start (straks efter standsning af motoren) det normalt være tilstrækkeligt at betjene start-kablet.

I tilfælde af vanskeligheder:

• Træk i startgrebet (2) helt og lad det vende tilbage, således at den røde stift (2a) stikker ud.
• Træk igen i grebet på startkablet, indtil motoren starter normalt.
• Så snart motoren er startet, anvend hastighedsregulatoren kortvarigt for at frakoble starteren og bringe motoren tilbage til tomgangstilstanden.

ANVENDELSE AF MOTOREN (Fig. 10)

VIGTIGT

Inden hastighedsregulatoren

anvendes, skal kædebremsen altid frakobles.

Dette gøres ved at trække i håndtaget i retningen mod brugeren.

Kædehastigheden justeres med hastighedsregulatoren (1), der forefindes på det bagerste håndtag (2).

Betjening af hastighedsregulatoren er kun muligt, hvis der samtidigt trykkes på sikkerhedshåndtaget (3).

Bevægelsen overføres fra motoren til kæden igennem en kobling med centrifugallodregulering, der undgår bevægelse af kæden, när motoren er i tomgang.

ADVARSEL!

Anvend ikke maskinen,

hvis kæden bevæger sig med motoren i tomgang; i denne situation er det nødvendigt at kontakte forhandleren.

Den korrekte arbejdshastighed fås med hastighedsregulatoren (1) i bunden.

VIGTIGT

maskinen er i drift, bør motoren ikke anvendes ved maskimalt omdrejningstal.

STANDSNING AF MOTOREN (Fig. 10)

Fremgangsmåde ved standsning af motoren:

• Giv slip på hastighedsregulatoren (1) og lad motoren køre i tomgang i nogle sekunder.
  – Sæt afbryderen (4) i positionen «STOP».

ADVARSEL!

Når hastighedsregulato-

ren er blevet stillet i tomgangshastighed, kan det forekomme, at kæden først stopper efter nogle sekunder.

VIGTIGT

Skulle maskinen ikke slukke,

betjen da starteren for at standse motoren ved "drukning" og kontakt straks forhandleren for at finde årsagen til problemet og afhjælpe det.

7. ANVENDELSE AF MASKINEN

VIGTIGT

Husk altid, at en ukorrekt an-

• Brug ikke maskinen i miljøer og på tidspunkter, hvor det kan være generende.
• Overhold nøje de lokale normer, när De bortskaffer restmaterialet efter klipningen.
• Overhold nøje de lokale normer til bortskaffelse af olie, nedslidte dele og/eller ethvert andet element med indflydelse på miljøet.
• Kæden smøres med olie, og under arbejdet vil der altid være en mængde olie, der går spildt i miljøet. Anvend derfor kun biologisk nedbrydelige olietyper, der er specifikt beregnet til denne type anvendelse.
• For at undgå brandrisiko, må maskinen ikke efterlades i umiddelbar nærhed af tørre blade eller græs, mens motoren er varm.

under arbejdet. Anvend vibrationsdæmpende handsker. På trods af alle de forholdsregler, der er nævnt ovenfor, kan det ikke garanteres, at Raynauds fænomen eller karpaltunnelsyndrom ikke opstår. Det anbefales derfor, at brugere, der anvender denne maskine i længere tid, med jævne mellemrum kontrollerer hændernes og fingrenes tilstand.

Skulle nogle af førnævnte symptomer vise sig, søg da straks læge.

FARE!

Denne maskines tændin-

gssystem skaber et elektromagnetisk felt af ganske beskeden størrelse, men under alle omstændigheder kan der ikke udelukkes mulighed for forstyrrelser i funktionen af aktivt eller passivt medicinsk udstyr, der er blevet implanteret hos brugeren, med efterfølgende alvorlig fare for hans eller hendes helbred. Brugere, der bærer medicinsk udstyr, anbefales derfor at rådføre sig med deres læge eller med udstyrets producent, inden maskinen tages i brug.

ADVARSEL!

Bær en egnet påklædning

under arbejdet. Hos Deres forhandler kan De få oplysninger om de mest egnede ulykkeforebyggende materialer for at øge sikkerheden

ADVARSEL!

Anvendelse af maskinen

til fældning af træer og opskæring af grene kræver specifik træning.

1. KONTROLFORANSTALTNINGER, DER SKAL UDFÖRES UNDER ARBEJDET

- Kontrol af kædens spændingstilstand

Da kæden under arbejdet bliver efterhånden længere, skal kædens spændingstilstand kontrolleres hyppigt.

VIGTIGT

I den første anvendelsesperiode (og efter udskiftning af kæden) skal kontrollen foretages oftere på grund af kædens tilpasning.

ADVARSEL!

Under arbejdet skal maskinen altid holdes fast med begge hænder. Det forreste håndtag skal holdes med højre hånd og det bagerste håndtag med venstre hånd, også selv om brugeren er venstrehåndet

ADVARSEL!

Stands øjeblikkeligt motoren, hvis kæden sidder fast under arbejdet. Pas altid på det tilbageslag, som kan opstå, hvis sværdet hindres i sin bevægelse.

- Opskæring af grenene på et træ (Fig. 13)

ADVARSEL!

Arbejd aldrig med en slap

kæde, da kæden kan falde ud af føringerne skabe risikosituationer.

For at justere kædens spænding, gå frem som angivet i afsnit 5.5.

- Kontrol af olietilgang

VIGTIGT

Maskinen må aldrig anven-

des uden smøring! Olietanken kan tømmes næsten fuldstændigt, hver gang brændstoffet bruges op. Sørg for at fylde olietanken fuldstændigt op, hver gang kædesaven forsynes med brændstof.

ADVARSEL!

1. Placér Dem på den modsatte side af den gren, som skal hugges.
2. Start med de laveste grene, og fortsæt derefter med de højere.
3. Udfør opskæringen nedefra og opad for at undgå, at sværdet sætter sig fast.

• Fældning af et træ (Fig. 14)

ADVARSEL!

Forvis Dem om, at svær-

det og kæden er korrekt placeret, når De foretager kontrol at olietilgangen.

Start motoren, hold den i mellemhastighed og kontrollér, at kædeolien spredes som vist i figur (Fig. 12).

Kun i mod. 46 og 52

Kan kædeoliens strøm justeres ved at dreje pumpens justeringsskrue (1) ved hjælp af en skruetrækker. Skruen sidder i maskinens nederste del (Fig. 12).

2. ANVENDELSESMÅDER OG OPSKÆRINGSTEKNIKKER

Inden De går i gang med at fælde et træ eller at hugge grene på et træ for første gang, er det en god idé at træne med træstubbe, der sidder på jorden eller er fastgjort til arbejdsbukke. På denne måde kan De blive fortrolig med maskinen og de mest hensigtsmæssige opskæringsteknikker.

ADVARSEL!

På skråninger skal man altid arbejde opstrøms for træet, og man skal sikre sig, at den nedfaldne stamme ikke kan forårsage skader som følge af rulning.

1. Bestem træets fældningsretning under hen- syntagen til vind, træets hældning, de tungeste grenes placering, det efterfølgende arbejde, när træet er fældet, o.s.v.
2. Ryd området omkring træet og sørg for, at De har solidt fodfæste.
3. Sørg for egnede flugtveje, som er frie for hindringer; flugtvejene skal forberedes ca. 45° i modsat retning i forhold til det sted, hvor træet vil falde, og skal gøre det muligt for brugeren at nå frem til et sikkert sted, der befinder sig ca. 2,5 gange længere væk end træets højde.
4. Start med at skære på fældningssiden, og stands ved ca. 1/3 af træets diameter.
5. Skær i træet på den anden side i en position, der er en smule højere end bunden af skæringen ved punkt 4, og efterlad et uoverskåret stykke (1) på ca. 5-10 cm.
6. Uden at tage sværdet ud, reducér gradvist tykkelsen af det uoverskårne stykke i midten, indtil træet vælter.
7. Under specielle omstændigheder eller i tilfælde af dårlig stabilitet, kan fældningen fuldstændiggøres ved at indføre kiler (2) på den modsatte side af fældningssiden. Træet fældes derefter

ved at slå med en mukkert på kilerne, indtil træet vælter.

- Fjernelse af grenene efter fældningen (Fig. 15)

ADVARSEL!

Vær opmærksom på: De steder, hvor grenen hviler på jorden; muligheden for, at en gren kan være spændt; den retning, som grenen kan antage under opskæringen, samt træets mulige ustabilitet, når grenen er hugget. 3

1. Se, i hvilken retning grenen sidder i stammen.
2. Udfør det første snit på den side, hvor grenen kan bøjes, og afslut opskæringen på den mod-satte side.

- Inddeling af en træstamme i stykker (Fig. 16)

Inddelingen i stykker af en træstamme forenkles ved brug af harpunen.

1. Stik harpunen ind i stammen og udfør en bueformet bevægelse med kædesaven med harpunen som støttepunkt, således at sværdet kan trænge ind i træet.
2. Gentag om nødvendigt operationen, idet harpunens støttepunkt flyttes.

- Inddeling i stykker af en træstamme, der ligger på jorden (Fig. 17)

Skær op til ca. halvdelen af diameteren; vend derefter stammen for at fuldstændiggøre skæringen fra den anden side.

- Inddeling i stykker af en løftet træstamme (Fig. 18)

1. Hvis skæringen foregår uden for støttepunkterne (A), skæres 1/3 af diameteren nedefra, og arbejdet afsluttes ovenfra.

2. Hvis skæringen foregår mellem to støttepunkter (B), skæres 1/3 af diameteren ovenfra, og skæringen afsluttes nedefra.

3. AFLSUTNING AF ARBEJDET

Det følgende skal udføres, när arbejdet er afsluttet:

– Sluk motoren som forklaret ovenfor (Kap. 6).
- Vent, til kæden er helt standset, og giv maskinen lov til at køle af.
- Løsn sværdets fastgørelsesmøtrikker for at reducere kædens spænding.
- Fjern alle spor af savsmuld og olierester fra kæden.
- I tilfælde af kraftig tilsmudsning eller dannelse af fast olie, som har sat sig fast på kæden, skal kæden tages af og lægges i nogle timer i en beholder med et egnet rensemiddel. Skyl derefter kæden i rent vand og behandl den med passende korrosionsbeskyttende middel, inden den monteres igen på maskinen.
- Montér sværdets beskyttelsesskærm, inden ma- skinen sættes på plads.

ADVARSEL!

Lad motoren køle af inden at sætte den i et rum. For at mindske brandfaren skal maskinen holdes fri for sagsmuldsrester, kviste, blade eller overdrevent smørefedt; beholdere med rester fra klipning må ikke efterlades i det indre af lokaler.

8. VEDLIGEHOLDELSE OG OPBEVARING

ADVARSEL!

• En korrekt vedligeholdelse er væsentlig for på én gang at bevare maskinens oprindelige effektivitet og sikkerhed.
• Lad møtrikker og skruer forblive korrekt tilspændte, så maskinen altid er klar til brug.
• Brug aldrig maskinen med slidte eller ødelagte dele. Defekte dele bør altid udskiftes og ikke repareres.
• Brug originale reservedele. Reservedele af anden kvalitet kan beskadige maskinen og forringe sikkerheden.

ADVARSEL!

Under vedligeholdelses-

arbejdet:

• Fjern tændrørshætten.
  e Vent, til motoren er passende afkølet.
• Anvend beskyttelseshandsker i forbindelse med alt arbejde, der involverer sværdet og kæden.
• Hold beskyttelserne for sværdet monteret, undtagen när der udføres arbejde på selve sværdet eller på kæden.
• Olie, benzin eller andet forurenende materiale må ikke spredes i miljøet.

CYLINDER OG LYDDÆMPER (Fig. 19)

For at minimere brandrisko skal cylinderens kølevinger jævnligt rengøres med trykluft, og lyddæmperens område skal frigøres for savsmuld, kviste, blade og andre rester.

STARTBLOK

Startsnoren skal udskiftes, så snart den begynder at vise tegn på slid.

AFKOBLINGSBLOK (Fig. 20)

Hold den klokkeformede afkoblingsblok fri for savsmuld og rester. Dette gøres ved at fjerne skærmen (som angivet i afsnit 4.1) og ved at montere den korrekt igen efter rensningen.

Hver ca. 30 timers arbejde skal det indre leje smøres hos Deres forhandler.

KÆDEBREMSE

Kontrollér hyppigt, at kædebremsen er velfungerende, og at metalbåndet omkring den klokkeformede afkoblingsblok er helt. Dette gøres ved at fjerne skærmen (som angivet i afsnit 4.1) og ved at montere den korrekt igen, når kontrollen er foretaget.

KÆDE-TANDHJUL

Kontrollér hyppigt tandhjulets tilstand hos Deres forhandler. Tandhjulet skal udskiftes, när det er slidt i uacceptabelt omfang.

Montér aldrig en ny kæde med et slidt tandhjul eller omvendt.

SM∅REHULLET (Fig. 21)

Følgende kontrol skal udføres med jævne mellemrum: Udtag skærmen (som angivet i afsnit 4.1), afmontér sværdet og kontrollér derefter, at maskinens (1) og sværdets (2) smørehul ikke er tilstoppet.

KÆDESTOPPER-STIFT

Denne stift udgør et vigtigt sikkerhedselement, da den forhindrer ukontrolleret bevægelse af kæden i tilfælde af brud eller løsning.

Kontrollér hyppigt stiftens tilstand og skift den ud, hvis den er beskadiget.

FASTSPÆNDING

Kontrollér periodisk, at samtlige skuer og møtrikker er fastspændt, og at håndtagene er solidt fastgjort.

RENSNING AF LUFTFILTRET

VIGTIGT Rensning af luftfiltret er væsentligt for maskinens gode funktion og holdbarhed. Arbejd aldrig uden filter, eller når flitret er beskadiget, da dette kan medføre uoprettelige skader ved motoren.

Rensningen skal foretages hver 8-10 timers arbejde.

- Model 36 og 43

For at rense filtret (Fig. 22):

• Flyt den forreste beskyttelse for hånden fremad.
  – Skru skruen (1) af, fjern dækslet (2).
• Fjern det svampagtige forfilter (3a) og filter-elementet (3)
  – Bank filter-elementet (3) forsigtigt for at fjerne snavset.
  – Vask om nødvendigt det svampagtige forfilter (3a) og filter-elementet (3) med varmt sæbevand eller med et rensemiddel, eller blæs med trykluft.
  – Fjern alle rester af savsmuld eller snavs fra filterhuset (4); pas på, at resterne ikke trænger ind i indsugningskanalen (5).
• Filter-elementet (3) og det svampagtige forfilter (3a) må først monteres, når de er fuldstændigt tørre.
• Montér dækslet (2) igen.

- Model 46 og 52

For at rense filtret (Fig. 23):

• Flyt den forreste beskyttelse for hånden fremad.
• Løsn de tre sideklemmer (1) med en skruetrækker og fjern dækslet (2).
• Tag startgrebet (3) ud, og tag de to sidestoppere (4) ud ved hjælp af en tang.
  – Fjern filter-elementet (5) og bank det forsigtigt for at fjerne snavs; elementet kan om nødvendigt vaskes med varmt sæbevand eller med et rens-

emiddel. Hvis der anvendes trykluft, skal det blæses ind fra den indre mod den ydre side.

– Fjern alle rester af savsmuld eller snavs fra filterhuset (6); pas på, at resterne ikke trænger ind i indsugningskanalen (7).
– Filter-elementet (5) må først monteres, når det er fuldstændigt rent; sørg for, at de to sidefremspring (8) falder præcist sammen med de tilsvarende fremspring i filterhuset.
- Sæt de to sidestoppere (4) på plads igen.
- Montér dækslet (2) og hægt de tre klemmer (1) på igen.

KONTROL AF TÆNDR∅RET (Fig. 24)

Det er muligt at få adgang til tændrøret ved at fjerne luftfiltrets dæksel.

Med regelmæssigt mellemrum skal tændrøret udtages og renses med en metalbørste for at fjerne eventuelle aflejeringer.

Kontrollér elektrodernes renhed og indbyrdes afstand.

Montér tændrøret igen og spænd det godt fast med den medfølgende nøgle.

Tændrøret skal udskiftes med et nyt med tilsvarende egenskaber i tilfælde af brændte elektroder eller nedslidt isolationsmateriale, og under alle omstændigheder hver 100 timers funktion.

JUSTERING AF KARBURATOREN

Karburatoren er justeret på fabrikken på en sådan måde, at der i enhver anvendelsessituation opnås den maksimale ydelse med en minimal udledning af giftige dampe, under overholdelse af den gældende lovgivning.

I tilfælde af dårlig ydelse, kontrollér allerførst, at kæden kører frit, og at føringerne på sværdet ikke er ude af facon. Henvend Dem efterfølgende til Deres forhandler for at få kontrolleret karburator og motor.

- Justering af tomgangshastigheden

ADVARSEL!

Kæden må ikke bevæge sig, når motoren er i tomgang; Hvis kæden væger sig med motoren i tomgang, kontakt da Deres forhandler for at opnå en korrekt stering af motoren.

SLIBNING AF KÄEDEN

ADVARSEL!

Af sikkerheds- og effektivitetshensyn er det meget vigtigt, at de skærende dele er godt slebet.

Maskinen skal slibes, när:

• Savsmuldet ligner støv.
• Der skal bruges mere kraft for at skære.
• Skæringen er ikke retlinet.
  • Vibrationerne tiltager.
• Maskinen bruger mere brændstof.

ADVARSEL!

En kæde, der ikke er tilstrækkeligt slebet, øger risikoen for tilbage-slag (kickback).

Det er en god idé at få udført slibningen hos et specialiseret center, der anvender specielt udstyr, som sikrer en minimal fjernelse af materiale og en konstant slibning over samtlige skærende dele.

Hvis brugeren selv skal udføre slibningen, anvendes specielle rundfile med en diameter, der er specifik for hver type kæde (se "Vedligeholdelsestabel for kæden"). Slibningen kræver gode manuelle evner og erfaring for at undgå beskadigelser ved de skærende dele.

For at slibe kæden (Fig. 25):

– Sluk motoren, frigør kædebremsen og fastspænd godt sværdet, med kæden på, i en egnet skruestik. Tjek, at kæden kan køre frit.
- Spænd kæden, hvis den er slap.
- Montér filen i den dertil beregnede føring og placér filen i tandåbningen. Hold en konstant hældning ifølge profilen på den skærende del.
– Kør filen kun nogle få gange, udelukkende fremad, og gentag operationen for samtlige skærende dele, som har samme retning (højre eller venstre).
– Vend sværdets position om i skruestikken og gentag operationen for de resterende skærende dele.
- Kontrollér, at den afgrænsende tand ikke stikker ud over verificeringsinstrumentet, og fil den eventuelle overskydende del af med en flad fil, idet profilen afrundes.
– Efter slibningen skal ethvert spor af filspån og metalstøv fjernes, og kæden skal smøres i et oliebad.

Kæden skal udskiftes, när:

be-

• Den skærende dels længde er reduceret til 5 mm eller mindre;
  – leddenes spillerum over nitterne er overdrevent.

Vedligeholdelsestabel for kæden

ADVARSEL!

Specifikationerne for den kæde og det sværd, der er godkendt til denne

maskine, er trykt i "EU-overensstemmelseserklæring", der følger med selve maskinen. Af sikkerhedsårsager må der ikke anvendes kæder eller sværd af andre typer.

Tabellen omtaler kæder af forskellige typer, men dette betyder ikke, at det er tilladt at bruge andre kæder ud over den godkendte.

Tandafstand for kæden Niveau af begrænsningstand (a) Fildiameter (d)
tommer	mm	tommer	mm	tommer	mm
3/8 Mini	9,32	0,018	0,45	5/32	4,0
0,325	8,25	0,026	0,65	3/16	4,8
3/8	9,32	0,026	0,65	13/64	5,2
0,404	10,26	0,031	0,80	7/32	5,6

VEDLIGEHOLDELSE AF SVÆRDET (Fig. 26)

For at undgå asymmetrisk slid af sværdet, bør dette vendes om periodisk.

For at opnå en vedvarende god funktion af sværdet, skal følgende udføres:

• Smør afbøjningstandhjulets lejer (tandhjulet findes kun i nogle modeller) ved hjælp af den dertil beregnede sprøjte.
  – Rens rillen i sværdet med den dertil beregnede skraber (medfølger ikke).
  – Rens smørehullerne.
  – Afgrat siderne og udjævn eventuelle ujævnheder mellem føringerne ved hjælp af en fil.

Sværdet skal udskiftes, när:

– Rillens dybde er kortere end kædeleddenes højde (leddene må aldrig røre bunden);
- Føringens indre side er så slidt, at kæden bøjes sidelæns.

SÄERLIGE INDGREB

Ethvert vedligeholdelsesindgreb, der ikke er beskrevet i denne manual, må udelukkende udføres af Deres forhandler.

Indgreb, der er udført af uegnede instanser eller ukvalificerede personer, medfører bortfald af enhver form for garanti.

HENSTILLEN

Hver gang, De afslutter arbejdet, skal De omhyggeligt rense maskinen for støv og rester, og eventuelle defekte dele skal repareres eller udskiftes.

Maskinen skal henstilles på et tørt sted og i læ for vejrpåvirkning, og skeden skal være korrekt monteret.

LÆNGEVARENDE STILSTAND

VIGTIGT

Hvis maskinen forventes

uanvendt i mere end 2 - 3 måneder, skal der tages enkelte forholdsregler for at undgå vanskelighe- der ved genoptagelse af arbejdet eller vedvarende beskadigelse af motoren.

- Lagring

Før maskinen henstilles:

• Skru de to møtrikker af, skru skærmen af og fjern tændrør og sværd.
• Tøm olietanken, hæld ca. 100-120 cc specifik rensevæske i, og sæt dækslet på igen.
• Montér skærmen igen uden at stramme møtrikkerne.

• Start maskinen og hold motoren ved høj hastighed, indtil alt rensemiddel er brugt op.

• Sæt motoren i minimum og lad maskinen køre, indtil alt brændstoffet i tanken og i karburatoren er brugt op.
  – Når maskinen er kold, fjernes kæden.
  – Hæld en teskefuld frisk olie for 2-taktsmotorer i tændrørshullet.

• Træk flere gange i startgrebet for at fordele olien i cylinderen.
• Montér tændrøret med stemplet ved øverste dødpunkt (som kan ses fra tændrørshullet; det vil sige, med stemplet ved maksimal slaglængde).

• Genoptagelse af arbejdet

Det følgende udføres, när maskinen tages i brug igen:

– Fjern tændrøret.
- Anvend nogle gange startgrebet for ar fjerne den overskydende olie.
- Kontrollér tændrøret som beskrevet i kapitlet "Kontrol af tændrøret".
- Forbered maskinen som angivet i kapitlet "Forberedelse til arbejdet".

9. FEJLFINDING

PROBLEM MULIG ÅRSAG AFHJÆLPNING

1) otoren starter ikke eller stopper hele tiden	- Ukorrekt start-procedure	- Følg anvisningerne (se kap. 6)
	- Tændrøret er snavset eller ukorrekt afstand mellem elektroderne	- Kontrollér tændrøret (se kap. 8)
	- Tilstopning af luftfilter	- Rengør og/eller udskift filtret (se kap. 8)
	- Driftsforstyrrelser i karburator	- Kontakt Deres forhandler
2) Motoren starter, men har begrænset effektivitet	- Tilstopning af luftfilter	- Rengør og/eller udskift filtret (se kap. 8)
	- Driftsforstyrrelser i karburator	- Kontakt Deres forhandler
3) Motoren virker uregelmæssig eller mangler effektivitet under belastning	- Tændrøret er snavset eller ukorrekt afstand mellem elektroderne	- Kontrollér tændrøret (se kap. 8)
	- Driftsforstyrrelser i karburator	- Kontakt Deres forhandler
4) Motoren oser for meget	- Forkert sammensætning af benzinblandingen	- Fremstil benzinblandingen ifølge anvisningerne (se kap. 5)
	- Driftsforstyrrelser i karburator	- Kontakt Deres forhandler
5) Olien kommer ikke ud	- Olien er af dårlig kvalitet	- Tøm tanken, skyl tanken og kanalerne igennem med rensevæske, og udskift olien
	- Smørehullerne er tilstoppet	- Rens

10. TILBEH∅R

Tabellen indeholder en liste over samtlige kombinationer af sværd og kæde. De kombinationer, som kan anvendes på hver enkelt maskine, er afmærket med symbolet “”*

ADVARSEL!

! ADVARSEL! Valg, montering og anvendelse af sværd og kæde er handlinger, der føres af brugeren efter brugerens fuldstæn-

dige og selvstændige skøn. Brugeren påtager sig derfor det efterfølgende ansvar for enhver type skader, der måtte ske som følge af sådanne handlinger. I tilfælde af tvivl eller utilstrækkeligt kendskab til de specifikke egenskaber for hvert enkelt sværd og hver enkelt kæde, kontakt da Deres forhandler eller et specialiseret havebrugscenter.

Kombinationer af sværd og kæde

Mellemrum	SVÆRD KÆDE Model
Tommer	Længde Tommer / cm	Sporbredde Tommer / mm	Kode Kode		36	43	46	52
3/8"	14" / 35 cm	0,050"/1,3mm	118800623/0	4113703	*
325"	15" / 38 cm	0,058"/1,5mm	118800624/0	4113724		*	*
325"	18" / 45 cm	0,058"/1,5mm	118800625/0	4113722			*	*

Kjære kunde,

2) ADVARSEL: FARE! Bensin er lett antennelig.

De presiserer det som er forklart

der, eller skader på tredjemann hvis regelen ikke overholdes.

FARE!

Mulighet for alvorlige person-

(hvis den ikke er montert i fabrikken)

Bruk kun blyfri bensin (grønn bensin) med et oktantall som ikke er lavere enn 90 N.O.

VIKTIG

Grønn bensin har en ten-

tog; ikke fyll på når motoren er

ADVARSEL!

Før arbeider begynner, er det nødvendig å:

Ikke bruk maskinen dersom kjedebremsen ikke fungerer korrekt, og kontakt forhandleren din for de nødvendige kontroller.

6. OPPSTART - BRUK - STANS AV MOTOREN

OPPSTART AV MOTOREN

ADVARSEL!

Dersom maskinen ikke

Sliping er nødvendig når:

Kjedet må skiftes ut när:

– leddenes dødgang på naglene er overdreven.

For å holde sverdet i effektiv stand er det nødven-dig å:

Sverdet må skiftes ut när:

Maskinen må oppbevares på et tørt sted, beskyttet mot vær og vind, med beskyttelsen korrekt montert på sverdet.

LENGER PERIODE UTEN BRUK

VIKTIG
