BRUKSANVISNING SP 36 STIGA

vi vill först och främst tacka för att du har valt en av våra produkter. Vi hoppas användning av din n skin kommer att medföra tillfredsställelse och att den kommer att motsvara dina förväntningar till fullo. bruksanvisning har tagits fram för att ge dig en möjlighet att lära känna maskinen bättre för att använd den på ett säkert och effektivt sätt. Glöm inte att bruksanvisningen är en viktig del av maskinen; ha alltid till hands och se till att den följer med maskinen om den säljs vidare eller om ni lånar ut den.

Denna nya maskin har utarbetats och tillverkats enligt gällande standarder och den är därmed säker pålitlig, förutsatt att den används helt enligt instruktionerna i denna bruksanvisning (avsedd användning) all annan användning samt bristande observation av säkerhetsföreskrifterna, instruktionerna för underhåll och reparation är att betraktas som "felaktig användning" och medför att garantin upphör att gälla och kaså allt ansvar för tillverkaren. Användaren ansvarar då själv för eventuella skador eller åverkan på e eller annan person.

Ifall ni skulle stöta på några mindre skillnader mellan vad som beskrivs här i denna bruksanvisning och maskin så ha i minnet att detta kan bero på den kontinuerliga förbättringen av produkten. Informatione denna bruksanvisning kan ändras utan att i förhand meddela detta och utan uppdateringsplikt. Däremo kommer de huvudsakliga egenskaperna för säkerhet och funktion alltid att kvarstå. Vid tvekan så konta er återförsäljare. Lycka till!

1. Identifiering av maskinen och dess delar.... 2
2. Symboler.... 3
3. Säkerhetsföreskrifter 4
4. Montering av maskinen.... 7
5. Förberedelse av arbetet.... 8
6. Start - Användning - Stopp av motorn.... 1|0
7. Användning av maskinen.... 11
8. Underhåll och förvaring.... 13
9. Felsökning 17
10. Tillbehör 18

1. IDENTIFIERING AV MASKINEN OCH DESS DELAR

MASKINEN OCH DESS DELAR

1. Motorkropp
2. Mothåll
3. Kastskydd
4. Främre handtag
5. Bakre handtag
6. Kedjefångare
   6a. Kedjefångare (endast för mod. 46/52)
7. Svärd
8. Kedja
9. Svärdskydd
10. Märkplåt

1. Stoppkontakt
2. Gasreglage
3. Gasreglagespärr
4. Starthandtag
5. Chokereglage (Starter)
6. Flödare (Primer)

7. Dekompressor (endast för mod. 46/52)

8. Bränsletank

9. Kedjeoljetank

10. Lock luftrenare

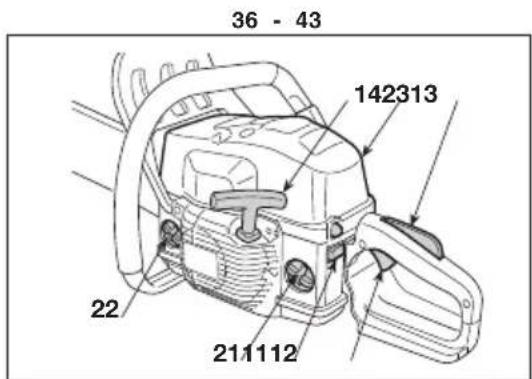

36 - 43 142313 22 211112

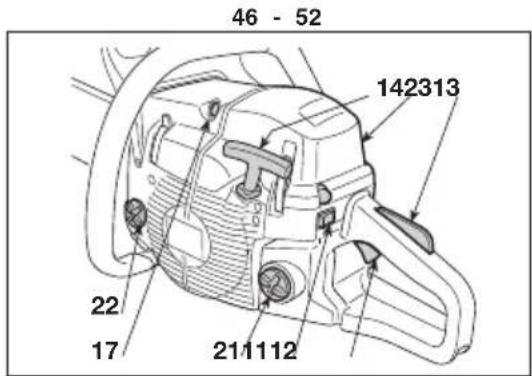

46 - 52 142313 22 17 211112

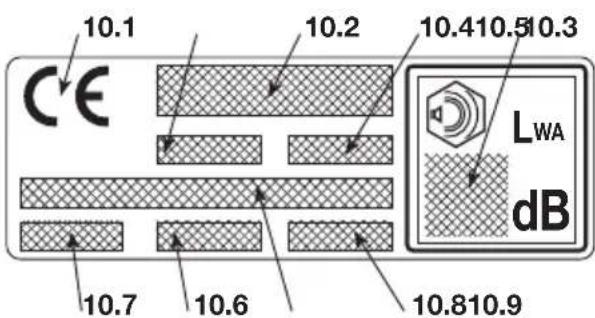

MÄRKPLÅT

10.1) CE-märkt enligt maskindirektiv 2006/42/EG
10.2) Tillverkarens namn och adress
10.3) Ljudeffektnivå LWA enligt direktivet 2000/14/EG
10.4) Tillverkarens referensmodell
10.5) Maskinmodell
10.6) Serienummer
10.7) Tillverkningsår
10.8) Artikelnummer
10.9) Emissionsdatum

Maximala värden för buller och vibrationer [1]	Model	36 43	46 52
Ljudtrycksnivå vid operatörens(ISO 22868)	dB(A)	98,9	98,9	102,3	101,6
- Tvivel med mått (2006/42/EG - EN 27574)	dB(A)	2,5	2,5	2,5	2,5
Uppmätt ljudeffektsnivå(ISO 22868)	dB(A)	108,1	108,1	113	113,4
- Tvivel med mått (2006/42/EG - EN 27574)	dB(A)	2,5	2,5	2,5	2,5
Vibrationsnivå (SO 22867)	m/sec^2	7,5 - 6,2	7,5 - 6,2	4,9 - 3,6	5,7 - 4,9
- Tvivel med mått (2006/42/EG - EN 12096)	m/sec	0,5	0,5	0,5	0,5
TEKNISKA SPECIFICATIONER
Motor (2-takts encylindrig) - slagvolym	cm^3	36,3	40,2	45	52
Blandning (bensin/olja)	%	50:1 = 2 %	50:1 = 2 %	50:1 = 2 %	50:1 = 2 %
Effekt	kW	1,5	2,0	2,2	2,4
Minimal varvtal	1min	2800 ± 150	2800 ± 150	2800 ± 150	2800 ± 150
Maximalt varvtal tillåtet utan belastning med monterad kedja	1min	11300	12000	12500	12500
Bränsletankens kapacitet	cm^3	370	370	500	500
Specifik förbrukning vid maximal effekt	g/kWh	490	410	510	500
Oljetankens kapacitet	cm^3	190	190	300	300
Tänder på kedjans driv		6	7	7	7
Vikt (med tom tank)	kg	4,2	4,1	4,7	4,7

[1] VARNING! Vibrationsvärdet kan variera i funktion till användningen av maskinen och dess utrustning och överstiga det som anges. Säkerhetsanordningar måste förutses för att skydda användaren och skall grunda sig på uppskattningen av den belastning som skapas av vibrationerna under verkliga användningsförhållanden. Av detta skäl skall samtliga faser under funktionscykeln tas hänsyn till, som till exempel en släckning eller funktion under tomgång.

2. SYMBOLER

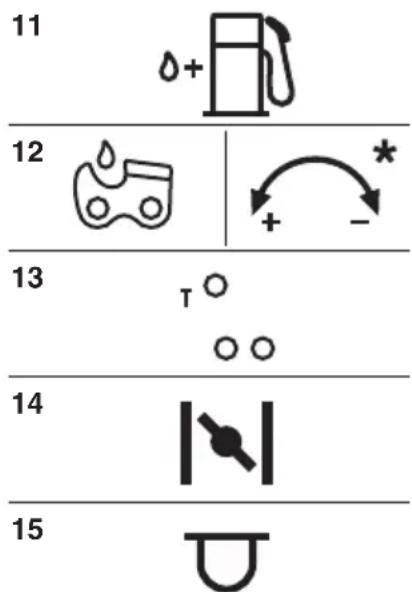

FÖRKLARING AV SYMBOLER PÅ MASKINEN (om det ingår)

11 12 13 14 15

1) Läs igenom bruksanvisningen innan du använder maskinen.
2) Den som dagligen och kontinuerligt använder denna maskin under normala förhållanden kan utsättas för buller på 85 dB (A) eller mer. Använd hörselskydd och bär skyddshjälm och skyddsglasögon.

11) Bränsletank
12) Kedjeoljetank och skruv för inställning av oljepump (endast för mod. 46/52)
13) Justering av förgasare T = justerskruv för tomgång (L) = Högvarvmunstycke (H) = Lågvarvmunstycke
14) Chokereglage (Starter)
15) Flödare (Primer)

3. SÄKERHETSFÖRESKRIFTER

A) UTBILDNING

1) Läs noggrant igenom instruktionerna. Lär dig att känna igen kontrollkommandona och använd maskinen på lämpligt sätt. Lär Er att snabbt stoppa motorn.
2) Använd maskinen för det den är avsedd för, dvs. "fällning, kapning och kvistning av träd med dimensioner som är avsedda för svärdets längd" eller föremål i trä med lika egenskaper. All annan användning kan vara farlig och skada maskinen.

Följande anses som felaktig användning (som exempel, men inte uteslutande):

- trimma buskar;

- beskärningar;

- kapa bänkar, lådor och förpackningar i allmänhet;

- kapa möbler eller övrigt som kan innehålla spikar, skruß) var eller alla typer av metalldelar; 4)

- slakteriarbeten;

- använda maskinen som hävarm för att lyfta, flytta ellerflytta föremål;

- använda maskinen blockerad på fasta stöd.

3) Tillåt aldrig att maskinen används av barn eller av personer som inte känner till instruktionerna tillräckligt. Lokala bestämmelser kan ange en minimiålder för dess använd--ning.

4) Maskinen får endast användas av en person.

5) Använd aldrig maskinen:

- i närheten av personer, speciellt barn, eller djur;

- om användaren är trött eller mår dåligt, eller har tagit dicin, droger, alkohol eller andra ämnen som kan påverka ditt omdöme och uppmärksamhet;

- om användaren inte är i grad att hålla i maskinen med ett stadigt tag med båda händerna och/eller stå stadigt på benen under arbetet. 5

6) Glöm inte, att operatören eller användaren är ansvarigsitter korrekt monterade. för eventuella olycksfall och oförutsedda händelser gentemot andra personer och deras egendom.

B) FÖRBEREDELSER

1) Under arbetet så är det nödvändigt att bära lämp lig klädsel som inte hindrar arbetet.

- Bär åtsittande kläder med sågskydd.

- Bär skyddshjälm, skyddshandskar, skyddsglasögon, skyddsmask och skyddsskor med sågskydd och halkfri sula.

- Använd hörselskydd för att skydda hörseln.

- Bär inte sjalar, skjortor, halsband och andra hängande- eller vida föremål som kan fastna i maskinen eller före- mål och material som finns på arbetsplatsen.

- Samla ihop långt här.

2) WARNING: FARA! Bensinen är lättantändig.

- förvara bränslet i därtill avsedd godkänd behållare;

- rök inte när ni håller på med bränslet;

- öppna bränslelocket långsamt så att det inre trycket gradvis töms ut;

- påfyllning av bränsle får endast ske utomhus med hjälp av en tratt;

- fyll på innan motorn startas; fyll inte på med bränsle eller ta bort locket när motorn är i funktion eller är varm;

å- sätt inte på motorn om det läcker bensin och för att inte orsaka brandrisk så ta bort maskinen från området där äll- bränslet har spillts och vänta tills bränslet har avdunstat och bensinångorna har lösts upp;

ål gör noggrant rent alla spår av bensin som spillts på ara maskinen eller marken;

- starta inte maskinen på nytt på den plats där påfyllningen genomförts;

- undvik att spilla bränsle på kläderna, om detta skulle in- träffa så byt kläder innan man startar motorn;

- sätt alltid tillbaka och dra åt locken för tanken och ben- sinbehållaren.

uß) Byt ut felaktiga eller trasiga ljuddämpare.

4) Innan man använder den så utför en allmän kontroll av maskinen och då särskilt:

r- gasreglaget och gasreglagespärren skall ha en fri rörelse utan att vara trög och när man släpper dem så ska de automatiskt och snabbt gå tillbaka till neutral position; er- gasreglaget skall vara blockerat om man inte trycker på la gasreglagespärren;

-- motorns stoppkontakt skall lätt flytta sig från en position till en annan;

- elkablar och särskilt tändstiftets kabel skall var hela för att undvika att det uppstår gnistor och käpan skall vara korrekt monterat på tändstiftet;

-mandtag och skydd på maskinen skall hållas rena och torra och fast fixerade till maskinen;

- kedjebromsen skall fungera perfekt och effektivt; eel svärdet och kedjan skall vara riktigt monterade; gelt Ikedjan skall vara riktigt sträckt.

5) Innan man påbörjar arbetet så se till att alla skydd

C) UNDER ANVÄNDNINGEN

1) Starta inte motorn inomhus där farliga koloxidgaser kan utvecklas.

Se till att luftombyte finns vid arbete i gropar, hålrum eller liknande.

2) Arbeta endast i dagsljus eller med en god belysning.

3) Inta en stilla och stabil ställning:

- så länge det är möjligt så undvik att arbeta på våt eller halkig mark eller på en farofylld eller brant mark som inte garanterar stabilitet för operatören under arbetet; - undvik att använda stegar och ostabila plattformer; - arbeta inte med maskinen ovanför axelhöjd;

- spring aldrig utan gå och se upp för alla ojämnheter på marken och om det finns några hinder i vägen.

- undvik att arbeta ensam eller isolerat för att underlätta att ropa efter hjälp om en olycka skulle uppstå..

4) Starta motorn med maskinen blockerad ordentligt:

- starta motorn åtminstone 3 meter från den plats där man fyllt på med bränsle;

Ip kontrollera så att det inte finns några obehöriga inom maskinens arbetsområde;

• rikta aldrig ljuddämparen och därmed avgas mot lättantändligt material:
• se upp för kast från flygande material som uppstår avpas av kedjan under skärningen. kedjans rörelse, speciellt om kedjan stöter på ett hinder eller främmande föremål.
  pas av kedjan under skärningen.
  er

5) Ändra inte motorns inställningar och låt den inte uppnå ett alltför högt motorvarvtal.

6) Driv inte maskinen för mycket och använd inte en I maskin för hårda arbeten; användning av en anpassad maskin minskar riskerna och förbättrar arbetskvaliteten.
7) Kontrollera att maskinens varvtal inte påverkare kedjans rörelse och att man efter att ha gasat ser till att snabbt sjunker mot minimum.
8) Se till att svärdet inte slår emot främmande föremål se upp för föremål som kan slungas iväg på grund av kedjans rörelse.
9) Stoppa motorn:

- var gång motorn står obevakad.

- innan bränsle fylls på.

10) Stoppa motorn och dra av tändstiftskabeln:

• innan du kontrollerar, rengör eller utför arbeten på ma-F skinen;
• efter att ha slagit emot ett främmande föremål. Kontrollera efter ev. skador och reparera om nödvändigt, innan maskinen används på nytt;
• om maskinen börjar vibrera på onormalt sätt (sök omedelbart efter orsaken till vibrationerna och utför de nödvändiga kontrollerna hos ett specialiserat center).
• när maskinen inte skall användas.

D) UNDERHÅLL OCH FÖRVARING

1) Se till att muttrar och skruvar är åtdragna för att alltid en maskin med säkra funktionsförhållanden. Ett regelmässigt underhåll är väsentligt för säkerheten och fö att upprätthålla prestationsnivån.
2) Förvara aldrig maskinen med bensin i tanken i ett rum där bensinångorna kan nås av eldslåga, gnista eller stark värmekälla.
3) Låt motorn kallna innan maskinen ställs inomhus.
4) För att minska brandrisken ska motorn, utloppet samt ljuddämparen och bensinförvaringsstället vara fria från sågspån, grenar, löv eller överflödigt fett. Lämna inte behållare med materialet som kapats inomhus.
5) Om tanken måste tömmas, så skall detta göras utomhus och med kall motor.
6) Bär skyddshandskar för alla typer av ingrepp på kapsystemet.
7) Håll kedjan skarp. Allt arbete som gäller kedjan och svärdet är arbeten som kräver en specifik kompetens förutom användning av rätta redskap, för att utföra detta enligt konstens alla regler och av säkerhetsskäl så är det batt vända sig till återförsäljaren.
8) För säkerhets skull så använd aldrig maskinen om delar av den är utslitna eller trasiga. Trasiga delar måsta bytas ut, aldrig repareras. Använd endast originalreservdelar. Delar av annan kvalitet kan skada maskinen och påverka säkerheten.
9) Innan man ställer undan maskinen så se till att man ta git bort nycklar eller verktyg som använts för underhålls-arbetet.

10) Ställ maskinen utom räckhåll för barn!
11) Undvik att utsättas för damm och sågspån som ska-

E) TRANSPORT OCH FÖRFLYTTNING

eh) Var gång som man måste förfytta eller transportera maskinen så måste man:

– stänga av motorn, vänta tills kedjan stoppat och ta bort tändstiftets käpa;
nettätt dit svärdskyddet;
- håll enbart maskinen i handtagen och rikta svärdet i mot- ochsatt riktning än den för drift.
2) När man transporterar maskinen med ett fordon, så måste man placera den så att den inte utgör fara för någor och sätta fast den ordentligt så att den inte välter, vilket ka göra att den går sönder och att bränsle rinner ut.

SÄKERHETSFÖRESKRIFTER FÖR KEDJESÅGAR:

• Håll alla kroppsdelar på avständ från kuggkedjan medan kedjesågen är i funktion. Innan kedjesågen startas, se till att kuggkedjan inte är i kontakt med något. Ett ögonblick av ouppmärksamhet medan kedjesågen används kan medföra att kläder eller en kropppsdel fastnar i kuggkedjan.
• Höger hand skall alltid hålla i det bakre handtaget och vänster hand i det främre. Håll aldrig kedjesågen på något annat sätt eftersom det ökar risken för olyckor för dig själv.
• Använd skyddsglasögon och hörselskydd. Även skydd för huvud, händer och fötter rekommendedas. Bär lämpliga skyddskläder för att minska kroppssskador som orsakas av flygande flisor samt oavsiktlig förkontakt med kuggkedjan.
• Använd inte en kedjesåg i ett träd. En igångsättning m, av en kedjesåg medan du befinner dig i ett träd kan ork saka kroppsskador.
• Se alltid till att foten har en bra stödpunkt och sätt endast igång kedjesågen om du står på en stabil, säker och jämn ytan. Hala eller instabila ytor, som trappor, kan medföra att du förlorar balansen eller kontrollen över kedjesågen.
• När du skär en gren som är spänd se till att det in finns risk för motslag. När spänningen i trädfibrerna frigörs, kan grenen slå till operatören och/eller medföra att operatören tappar kontrollen över kedjesågen.
• Var mycket försiktig vid en beskärning av buskar och unga träd. Tunna material kan fastna i kuggkedjan och slungas i din riktning och/eller medföra att du tappar balansen.

bäTransportera kedjesågen avstängd och håll den i det främre handtaget och långt ifrån kroppen. Sätt om alltid skyddet för styrstången på plats när kedjesågen transporteras eller ställs undan. En hantering av kedjesågen på rätt sätt minskar möjligheten för oav- siktlig kontakt med den rörliga kuggkedjan.

- Håll dig till instruktionerna ifråga om smörjning, ta-kedjans spänning och reservdelar. En kedja som är dåligt spänd och smörjad kan gå sönder och öka risken för motslag.

• Håll handtagen torra, rena och utan spår av olja och REKOMMENDATIONER FÖR NYBÖRJARE
  fett. Feta, oljiga handtag är hala och kan medföra en för-
  lust av kontrollen.
  Innan man utför en fällning för första gången eller kvistning
• Skär endast trä. Använd inte en kedjesåg för oförså är det lämpligt att:
  utsedda användningar. Till exempel: använd inte
  kedjesågen för att skära plastmaterial, byggnads- – genomgått en specifik utbildning för användning av material eller annat material än trä. Användningen av denna typ av utrustning;
  kedjesågen för andra arbeten än de förutsedda kan or- noggrant ha läst igenom säkerhetsföreskrifterna och saka farliga situationer. bruksanvisningarna i denna bruksanvisning;
• noggrant ha läst igenom säkerhetsföreskrifterna och bruksanvisningarna i denna bruksanvisning;

- träna sig på stockar på marken eller bockar, så man kan träna upp sig och lära känna maskinen och mest lämplig sågteknik.

G) FORSAKER TILL MOTSLAG OCH SKYDD FÖR OPERATÖREN

Ett motslag kan inträffa när spetsen eller ändan på styr-K) HUR DU LÄSER BRUKSANVISNINGEN

stången vidrör ett föremål, eller när trät sluter sig runt kuggkedjan vid skärningen.

En kontakt med ändan kan i vissa fall medföra att styrstärskild vikt som markerats efter graden av vikt och vars gen trycks uppåt och bakåt mot operatören. innebörd är den följande:

Ätdragningen av kuggkedjan på styrstångens övre del kan snabbt trycka kuggkedjan bakåt mot operatören.

I bruksanvisningens text så finns det några paragrafer av tärskild vikt som markerats efter graden av vikt och vars innebörd är den följande:

ANMÄRKNING

eller

En av dessa reaktioner kan medföra en förlust av kontrollen över sågen och orsaka allvarliga personolyckor.

Det går inte att bara räkna med de säkerhetsanordningar. VIKTIGT Föreskrifter eller annat som tidi- som sågen har. Användaren av en kedjesåg skall vidtagågare indikerats och är till för att undvika att maskinen ska- olika försiktighetsåtgärder för att förhindra risker för olyckotas eller orsakar skada.

eller skador under arbetet. Ett motslag beror på en dål användning av verktyget och/eller felaktiga funktionsprocedurer eller villkor och kan undvikas genom att iaktta jande försiktighetsåtgärder:

VIKTIGT

Föreskrifter eller annat som tidigare indikerats och är till för att undvika att maskinen skadas eller orsakar skada.

Försummelse innebär risk för

åverkan på egen eller annan person.

- Håll sågen stadigt med båda händer, med tummarna och fingarna runt kedjesågens handtag.

Stå i en ställning och håll armarna på lämpligt sätt som gör att du kan motstå ett motslag. K

terna vid ett motslag kan kontrolleras av operatören om motsvarande försiktighetsåtgärder tagits. Låt inte kedjesågen rusa.

- Sträck inte armarna för långt och skär inte över axelhöjd. Det gör att du undviker oavsiktliga kontakter med armar och ben och medför en bättre kontroll av kedjesågen i oförutsedda situationer.

- Använd endast specifika styrstänger och kedjor från tillverkaren. Olämpliga skenor och kedjor som reservdelar kan orsaka att kedjan går sönder och/eller motslag.

- Håll dig till tillverkarens instruktioner ifråga om slipningen och underhållet av kedjesågen. En minskning av djupet kan medföra en ökning av motslagen.

Försummelse innebär risk för allvarlig åverkan, med dödlig fara, på egen eller ann- than person.

H) TANVÄNDNINGSTEKNIK AV MOTORSÅGEN

Observera alltid säkerhetsföreskrifterna och använd den sågteknik som är anpassad till typen av arbete som skall utföras i enlighet med instruktionerna som återges i bruksanvisningen (se kap. 7).

4. MONTERING AV MASKINEN

VIKTIGT

Maskinen levereras med

svärd och kedja bortmonterade och med bränsle- och oljetanken tomma.

WARNING!

Uppackningen och slut-

förandet av monteringen skall utföras på en plan och stabil yta, med utrymme som är till-räckligt för att flytta maskinen och emballagen med hjälp av lämpliga utrustningar. Bortskaffandet av emballagen skall göras en-ligt gällande lokala bestämmelser.

WARNING!

Bär alltid kraftiga arbets-

handskar vid hantering av svärdet och kedjan. Var alltid väldigt försiktig vid hantering av svärdet och kedjan så att man inte utsätts för risker och påverkar maskinens effektivitet; vid tvekan så kontakta Eran återförsäljare.

Innan man monterar dit svärdet så se till att kedje-bromsen inte är i utlöst läge; detta uppnås när det främre handskyddet är helt tillbakadraget, mot ma-skinkroppen.

WARNING!

Utför alla arbetsuppgifter

med släckt motor.

• Montera dit svärdet (4) genom att sätta svärdsbultarna i spåret och skjut det mot maskink-roppens bakre del (Fig. 2).
• Montera kedjan runt kedjedrivhjulet och längs svärdspåret och se till att den man respekterar drivriktningen (Fig. 3); om svärdspetsen är utrustad med noshjul så se till att kedjans drivlänkar sätts ordenligt på hjulet.
• Se till att kedjespännartappen (5) sitter korrekt i svärdets uttag; om så inte är fallet så ta hjälp av en skruvmejsel och skruva på kedjespännar-skruven (6) ända tills tappen förts in ordentligt (Fig. 4).
• Montera tillbaka käpan utan att dra åt muttrarna.
• Ingrip lämpligt på kedjespännarskruven (4) ända tills man fått rätt spänning av kedjan (Fig. 5).
• Genom att hålla svärdet lyft så dra åt kåpans muttrar ända in med hjälp av nyckeln som ingår (Fig. 6).

Kontrollera kedjans spänning. Spänning är riktig om när man håller i kedjan på mitten av svärdet så hoppar inte länkarna ur spåret (Fig. 7).

- Med hjälp av en skruvmejsel så låt kedjan löpa längs spåren för att se till att den löper lätt.

1. MONTERING AV MOTHÅLL

(om det inte redan monterats på fabriken)

• Skruva loss muttrarna (1) och ta bort kopplingens käpa (2).
• Fäst mothållet (3) till maskinen med hjälp av de två skruvarna (4) som medföljer (Fig. 1).

2. MONTERING AV STÅNG OCH KEDJA

• Lossa på muttrarna och ta bort kopplingskåpan för att komma åt kedjedrivhjulet och svärdspåret (Fig. 2).
• Ta bort de två distansbrickorna av papp (3). Dessa distansbrickor används endast vid transport av emballerad maskin och behöver inte användas därefter (Fig 2).

5. FÖRBEREDELSE AV ARBETET

1. FÖRBEREDELSE AV BRÄNSLEBLANDNING

Denna maskin är utrustad med en tvåtaktsmotor som kräver en bränsleblandning av bensin och smörjolja.

VIKTIGT

Att använda enbart bensin

skadar motorn vilket medför att garantin upphör att gälla.

VIKTIGT

Använd endast bränsle och

smörjmedel som bibehåller prestationerna och garanterar att de mekaniska enheterna varar med tiden.

- Egenskaper för bensinen

Använd endast blyfri bensin (grön) med minst 90 oktan.

VIKTIGT

Grön bensin avger belägg-

ningar i behållaren om den bevaras där i mer än 2 månader. Använd alltid färsk bensin!

Tabellen indikerar mängden bensin och olja som skall användas för att förbereda blandningen i funktion till typen av olja som används.

Bensin Syntetisk olja 2 Takts
liter	liter	cm^3
1	0,02	20
2	0,04	40
3	0,06	60
5	0,10	100
10	0,20	200

Vid förberedelse av blandningen:

• Häll cirka hälften av bensinen i en godkänd behållare.
• Häll på all olja, enligt tabellen.
• Fyll på med resten av bensinen.
• Stäng locket och skaka energiskt.

VIKTIGT

Bränsleblandning åldras.

Förbered inte för mycket bränsleblandning för att undvika beläggningar.

Använd endast syntetisk olja av bästa kvalitet, sp cifik för tvåtaktsmotorer.

e- VIKTIGT Ställ behållarna med bränsleblandningen och bensinen åtskilda åt och gör så att de är identifierbara så att de inte förväxlas vid

Hos er återförsäljare finns olja som är avsedd föranvändningstillfället. denna typ av motor, som är i grad att garantera ett bra skydd. VIKTIOT

VIKTIGT

Gör regelbundet rent behål-

Användning av dessa oljor gör det möjligt med erfarna från bensinen och bränsleblandningen så att blandning på 2 % som består av en del olja var eletuella beläggningar avlägsnas. del bensin.

- Förberedelse och bevaring av bränsleblandningen

FARA!

Bensinen och bränsleblandningen är flamfarliga!

• Bevara bensinen och bränsleblandningen i en godkänd behållare för bränsle, på en säker plats, långt från värmekällor eller fria flammor.
• Lämna inte behållaren så att barn kan komma åt den.
• Rök inte under förberedelse av blandningen och undvik att andas in bensinångorna.

2. PÄFYLLNING AV BRÄNSLE

FARA!

Rök inte under påfyllnin-

gen och undvik att andas in bensinångorna.

FARA!

Ffyll på innan motorn star-

tas; fyll inte på med bränsle eller ta bort locket när motorn är i funktion eller är varm.

WARNING!

Öppna varsamt locket på

dunken då det kan ha bildats tryck inuti.

Innan man utför påfyllningen:

• Skaka energiskt dunken med blandningen.
• Ställ maskinen plant i en stabil position med tanklocket uppåt.
• Gör rent tanklocket och området runtomkring såatt man inte smutsar ner under påfyllningen.

• Öppna varsamt tanklocket för att gradvis tömma- trycket. Fyll på med hjälp av en tratt och undvik att fylla på tanken ända upp.

• kontrollera att kedjan är skarp och utan skador

• kontrollera att luftfiltret är rent;
• kontrollera att maskinens handtag och skydd är rena och torra, och rätt monterade och ordentligt fastsatta till maskinen;
  å- kontrollera att handtagen sitter fast ordentligt;
• kontrollera att kedjebromsen är effektiv;
  a- kontrollera kedjans spänning.

WARNING!

Tanklocket skall alltid

stängas och skruvas åt ända in.

WARNING!

Gör genast rent alla spår

av bränsleblandningen som hamnat på maskinen eller marken och starta inte motorn förrän bensinångorna har avdunstat.

3. SMÖRJNING AV KEDJAN

VIKTIGT

Använd endast specifik olja

för motorsågar eller vidhäftande olja för motorsågar. Använd inte smutsig olja så att tankfiltret inte täpps till och på så vis undviker man att oljepumpen kommer till skada.

VIKTIGT

Den specifika oljan för att

smörja kedjan är biologiskt nedbrytbar. Användning av mineralolja eller olja för motorer orsakar skador på miljön.

Användning av en olja av bra kvalitet är fundamentalt för att få en effektiv smörjning av skärutrustningen; en redan använd olja eller en av dåli kvalitet påverkar och reducerar livslängden av kec jan och svärdet.

5. KONTROLL AV KEDJANS SPÄNNING

WARNING!

Utför alla arbetsuppgifter

med släckt motor.

• Lossa på kåpans mutter med hjälp av nyckeln som medföljer (Fig. 6).
• Ingrip lämpligt på kedjespännarskruven (6) ända tills man fått rätt spänning av kedjan (Fig. 5).
• Genom att hålla svärdet lyft, dra åt kåpans mutt-trar ända in med hjälp av nyckeln som ingår (Fig. 6).

6. KONTROLL AV KEDJEBROMS

Denna maskin har ett säkerhetsbromssystem.

Vid backslag under arbetet, efter en onormal kontakt med värdets ända, som skapar en våldsam förflyttning uppåt som gör att handen slår emot det främre skyddet. I detta fall blockerar bromsen kedjans rörelse och måste manuellt frigöras för att inaktivera den.

Denna broms kan även aktiveras manuellt genom att skjuta det främre skyddet framåt. För att fri-ställa bromsen så dra det främre skyddet mot ghandtaget ända tills det klickar till.

d-

För att kontrollera bromsens effektivitet så måste

Det är lämpligt att fylla oljetanken helt och hålllet man:

(med hjälp av en tratt) var gång som man fyller på

med bränsle; då oljetankens kapacitet är beräknad- Starta motorn och tag ett stadigt grepp om hand-så att bränslet tar slut innan oljan för att på så vistaget med båda händerna.

se till att maskinen inte sätts i funktion utan smörjmedel.

4. KONTROLL AV MASKINEN

Innan man påbörjar arbetet så måste man:

- fyll på blandningen och olja i respektive tank;

- kontrollera att det inte finns några lösa skruvar maskinen och svärdet;

Aktivera gasreglaget för att hålla kedjan i rörelse. Tryck bromsspaken framåt med hjälp av den vänstra handens ovansida. Kedjan bör stoppas omedelbart.

- När kedjan har stoppats måste du genast släppa gasreglaget.

- Släpp bromsen.

WARNING!

Använd inte maskinen om

lprømskedjan inte fungerar riktigt och kontakta er återförsäljare för nödvändig kontroll.

6. START - ANVÄNDNING - STOPP AV MOTORN

START AV MOTORN

WARNING!

Start av motorn skall utföras på åtminstone 3 meters avständ från tankningsstället.

Innan man startar motorn:

• Ställ maskinen i en stabil position på marken.
• Ta bort svärdskyddet.
• Se till att svärdet inte snuddar vid marken ellerokontrollerat sätt. andra föremål.

- Kallstart

ANMÄRKNING

Med "kallstart" så menas start som utförs åtminstone 5 minuter efter att motorn stoppat eller efter påfyllning av bränsle.

För att starta motorn (Fig. 8):

1. Se till att kedjebromsen är tillslagen (främre handskyddet skjutet framåt).
2. Ställ stoppkontakten (1) i positionen «START».
3. Aktivera starthandtaget genom att dra knoppen ned till botten (2).
4. Tryck på knappen för flödaren (primer) (3) minst 5 gånger för att underlätta igångsättning av förgasaren.
5. Tryck på dekompressorns knapp (4 - endast

för mod. 46 och 52). Anordningen inaktiveras

och knappen går automatiskt tillbaka till utgångsläget omedelbart efter att motorn startat.

1. Håll maskinen fast på marken med en hand på handtaget och en fot isatt i det bakre handtaget

för att inte förlora kontrollen under starten (Fig.19).

FARA!

Starta aldrig motorsågen

genom att låta den falla nedåt medan du håller i startlinan. Denna metod är extremt farlig eftersom man helt förlorar kontrollen över ma- skinen och kedjan.

VIKTIGT

Dra inte ut linan helt och håll-

let så att den går sönder och låt den inte släpa längs kanten av linhjulet. Släpp sedan handtaget gradvis och undvik att linan åker tillbaka på ett

1. Dra in starterns kulgrepp (2). Detta villkor bekräftas genom att det röda stiftet skjuter ut (2a).
2. Dra på nytt i starchandtaget ända tills motorn startar på ett riktigt sätt.

ANMÄRKNING

Om handtaget för startlinan aktiveras flera gånger med chokereglaget inkopplat så kan det komma för mycket bränsle till motorn vilket gör att det kan vara svårt att starta. Om motorn fått för mycket bränsle så montera bort tändstiftet och dra sakta i startlinans handtag för att få bort överflödet av bränsle, torka därefter av elektroderna på tändstiftet och montera tillbaka det på motorn.

1. Så fort motorn har startat så gasa lite för att hst kopplar bort startgasen och återställa motorn r- på lågvarv.

VIKTIGT

Undvik att motorn går på högvarv med kedjebromsen tillslagen då detta kan orsaka överhettning och skada kopplingen.

.11. Låt motorn gå på lågvarv i åtminstone 1 minut innan man använder maskinen.

WARNING!

Om maskinen inte hålls

med ett fast tag så kan motorns kraft göra att operatören tappar balansen eller att svärdet kastas mot ett föremål eller mot själva operatören.

1. Dra långsamt ut starchandtaget cirka 10-15 cm ända tills man känner på ett lätt motständ och därefter några snabba och kraftigare ryck tills den startar.

WARNING!

Linda aldrig startlinan runt

handen.

- Varmstart

För en varmstart (omedelbart efter att motorn stannat) räcker det att aktivera startvajern.

Vid problem:

n- Dra starterns kulgrepp (2) i botten och låt det gå in tills det röda stiftet syns (2a).

• Dra på nytt i starchandtaget ända tills motorn startar på ett riktigt sätt.
• Så fort motorn har startat så gasa lite för att kopplar bort startgasen och återställa motorn på lågvarv.

ANVÄNDNING AV MOTORN (Fig. 10)

VIKTIGT

Koppla alltid bort kedjebromsen genom att dra spaken mot operatören innan gasen aktiveras.

VIKTIGT

Under de första 6-8 timmarnas maskindrift så undvik att sätta motorn på maximalt varvtal.

Kedjans hastighet regleras av gasreglaget (1), som finns på det bakre handtaget (2).

Aktivering av detta reglage är endast möjligt om man samtidigt trycker på gasreglagespärren (3).

Rörelse sänds från motorn till kedjan genom kopppling till centrifugerande krafter som hindrar att kedjan rör sig när motorn går på lågvarv.

STOPP AV MOTORN (Fig. 10)

För att stoppa motorn:

- Släpp gasreglaget (1) och låt motorn gå på lågvarv under några sekunder. - Ställ stoppkontakten (4) i position "STOP".

WARNING!

Använd inte maskinen om

kedan rör sig med motorn på minimiläget. I detta fall ska du kontakta din återförsäljare.

En korrekt arbetshastighet uppnås med gasreglaget (1) helt intryckt.

WARNING!

Efter att ha ställt gasreglaget på lågvarv kan det ta någon sekund innan kedjan stoppas.

VIKTIGT

Om maskinen inte stängs av, aktivera startern för att orsaka ett stopp av motorn pga för mycket bensin och kontakta omedelbart återförsäljaren för att kontrollera orsaken till problemet och utföra nödvändiga reparationer.

7. ANVÄNDNING AV MASKINEN

VIKTIGT

Kom alltid ihåg att en motor-

såg som används felaktigt kan störa omgivningen och förstöra miljön.

För respekt av andra och för miljön så:

– Undvik att använda maskinen i miljöer och på tidpunkter då man kan störa.
- Följ noggrant lokala bestämmelser för bortförskaffande av material som finns kvar efter klippningen.
– Följ lokala bestämmelser noggrant för bortförskaffande av olja, trasiga delar och andra enheter som kan förstöra miljön.
– Under arbetet så kommer en viss kvantitet olja hamna i miljön som är nödvändig för smörjning av kedjan, på grund av detta så använd endast biologiskt nedbrytbar olja.
- För att undvika risk för brand så lämna inte ma- skinen med varm motor bland blad eller torkat gräs.

att förebygga olyckor och för att garantera säkerheten under arbetet. Använd anti-vibrationshandskar. Alla förebyggande åtgärder som har nämnts garanterar inte att man kan förhindra alla risker för Raynauds sjukdom eller karpaltunnelsyndrom. Vi rekommenderar därför att personer som använder denna maskin under en längre tid regelbundet kontrollerar tillståndet hos händer och fingrar. Om några av de ovan nämnda symptomen har uppstått måste du omedelbart kontakta en läkare.

FARA!

Denna maskins startan-

ordning ger upphov till ett elektromagnetiskt fält av måttlig kraft som är av sådan typ att man inte kan utesluta möjligheten av störningar hos aktiva eller passiva medicinska utrustningar som har implanterats hos operatören. Detta kan medföra allvarliga risker för operatörens hälsa. Vi rekommenderar därför att bärare av liknande medicinsk utrustning rådfrågar sin läkare eller utrustningens tillverkare innan de använder maskinen.

WARNING!

Bär lämplig klädsel under arbetet. Er återförsäljare kan ge er information gällande mest lämplig säkerhetsutrustning för

WARNING!

Användning av maskinen för fällning och kvistning kräver en specifik utbildning.

1. KONTROLLER ATT UTFÖRA UNDER ARBETET

- Kontroll av kedjans spänning

Under arbetet så frigörs kedjans spänning och dä med är det nödvändigt att regelbundet kontrollera dess spänning.

VIKTIGT

Under den första användningsperioden (eller efter ett byte av kedjan) måste kontrollen göras oftare på grund av kedjans sättning.

WARNING!

Arbeta inte med slak kedja då farliga situationer kan uppstå om kedjan skulle hoppa ur spåret.

För att reglera kedjans spänning så ingrip enligt dikationerna i Kap. 5.5.

- Kontroll av oljeflöde

VIKTIGT

Använd inte maskinen utan

smörjolja! Oljetanken kan vara nästan tom när bränslet tagit slut. Se till att fylla på med olja i tanken var gång som påfyllning utförs av motorkedjesågen.

WARNING!

Se till att svärdet och kedjan är riktigt placerade när man kontrollerar ol- jeflödet.

Starta motorn och håll den på ett medelvarvtal och kontrollera så att kedjeoljan sprids ut enligt indikationen i skissen (Fig. 12).

Endast för mod. 46 och 52

Så kan oljeflödet till kedjan regleras genom att med hjälp av en skruvmejsel skruva på skruven (1) för inställning av pumpen som sitter nere på maskinen (Fig. 12).

2. ANVÄNDNINGSINSTRUKTIONER OCH SÅGTEKNIK

Innan man skall utföra ett arbete med att fälla eller kvista för första gången så är det lämpligt att träna sig på stubbar på marken eller fastspända på bock, så att man får kännedom om maskinen och lämplig teknik för att såga.

WARNING!

Under arbetet måste maskinen alltid hållas ordentligt med båda händerna, med den högra handen på det främre greppet och den vänstra handen på det bakre greppet, oavsett om operatören är vänsterhänt eller inte.

WARNING!

Stoppa motorn omedelbart om kedjan blockeras under arbetet. Se all- ltid upp för kast som kan inträffa om svärdet träffar ett hinder.

• Kvistning av ett träd (Fig. 13)

WARNING!

Se till att området där

kvistarna trillar ner är fritt.

in ^1 : Ställ er på motsatt sida än kvisten som skall kapas.
2. Börja med kvistarna längst ned och fortsätt upp-påt.
3. Kapa kvisten uppifrån och ned så att svärdet inte fastnar.

• Fällning av ett träd (Fig. 14)

WARNING!

Vid lutning så måste man arbeta längst ned på trädet och se till att det fallande trädet inte kan orsaka skador om det skulle börja rulla.

1. Försäkra Er om i vilken riktning trädet faller med hänsyn till vind, trädets lutning, position av tjockare grenar, och var efterarbetet bäst kan utföras efter fällningen.
2. Området runt trädet skall vara fritt och se till att ha bra stöd för fötterna.
   3 Föbered en reträttväg som är fri från hinder; reträttvägarna skall förberedas cirka 45° i motsatt riktning än trädets fallriktning och skall göra det möjligt för operatören att fly till en säker plats med ett avständ på cirka 2,5 gånger höjden av trädet som skall fällas.
3. Gör ett riktskär på cirka en tredjedel av trädets diameter på trädets fallsida.
4. Såga trädet från andra sidan strax ovan riktskäret genom att lämna kvar en brytmån (1) på cirka 5-10 cm.
   Utan att dra ut svärdet så minska gradvis bryt- månens tjocklek ända tills trädet faller.
   Vid speciella förhållanden eller vid dålig stabilitet så kan fällningen kompletteras genom att föra in

fällkilar (2) i den motsatta riktningen än fällriklningen och genom att slå på kilarna med en hammare ända tills trädet faller.

• Kvistning efter fällning (Fig. 15)

WARNING!

Var uppmärksam på var kvistarna stöder mot marken, om de är i spänning, vilken riktning kvisten kan inta vid kapningen och om trädet kommer att ligga stabilt efter att kvisten kapats.

• Kapning av en upplyft stock (Fig. 18)

1. Om kapningen sker på kanten utanför stöden (A), så skär en tredjedel av diametern nedifrån och avsluta arbetet ovanför.
2. Om kapningen sker mellan två stödpunkter (B), så skär en tredjedel av diametern uppifrån och avsluta därmed arbetet nedifrån.

3. NÄR ARBETET AVSLUTATS

1. Observera riktningen som kvisten sitter i stamnNär arbetet avslutats: men.
2. Utför ett inledande sågsnitt från den sida där – Så stoppa motorn enligt tidigare indikationer den böjs och avsluta med att kapa från motsatt (Kap. 6).
   sida. – Vänta tills kedjan har stoppat och låt maskinen kylas ner.
3. Kapning av en stock (Fig. 16) – Lossa stångens fästmuttrar för att minska spänningen på kedjan.

- Ta bort alla spår av spån eller olja från kedjan. Kapning av en stock underlättas om man använder Vid en kraftig nedsmutsning eller hartsbeläg- ett mothåll. gningar, montera ner kedjan och placera den

1. Sätt mothållet i stocken och utsätt mothållet för tryck och låt motorsågen utföra en bågrörelse så att svärdet tränger in i trät.

2. Upprepa detta flera gånger och om det är nödvändigt så flyta mothållets stödpunkt.

rengöringsmedel. Skölj sedan kedjan med rent vatten och behandla med antikorrosionsmedel innan den monteras på maskinen.

Montera svärdets skydd innan maskinen läggs undan.

- Kapning av en stock på marken (Fig. 17)

Såga till cirka hälften av stockens diameter och vrid sedan på stocken och slutför sågningen från den motsatta sidan.

WARNING!

Låt motorn kallna innan maskinen ställs inomhus. För att minska brandrisken så gör rent maskinen från rester från sågspån, grenar, blad eller fett; lämna inte rester inomhus..

8. UNDERHÅLL OCH FÖRVARING

WARNING!

För er egen och andras

säkerhet:

• Ett korrekt underhåll är fundamentalt för att kunna bibehålla maskinens effektivitet och säkerhet under användningen.
  – Se till att muttrar och skruvar är åtdragna för att alltid ha en maskin med säkra funktionsförhållanden
• Använd aldrig maskinen med utslitna eller skadade delar. Trasiga delar måsta bytas ut, aldrig repareras.
• Använd endast originalreservdelar. Delar av annan kvalitet kan skada maskinen och påverka säkerheten.

WARNING!

Vid underhållsarbete:

• Ta bort tändstiftets käpa.
• Vänta tills motorn har svalnat ordentligt.
• Använd skyddshandskar vid arbete med svärdet och kedjan.
• Håll skydden monterade på svärdet utom vid arbeten på själva svärdet eller kedjan.
• Häll inte ut olja, bensin eller annat miljöförstörande material.

CYLINDER OCH LJUDDÄMPARE (Fig. 19)

För att minska risken för brand så gör ofta rent flänsarna på cylindern med tryckluft och ta bort sågspån, grenar, löv och annat skräp runt omkring ljuddämparen.

STARTAPPARAT

För att undvika överhettning och skador på motorn så skall kylsystemet för luftintag alltid hållas rent och fritt från sågspån och skräp. Startlinan skall bytas ut vid minsta utslitning.

Kontrollera anordningen regelbundet och se till att den repareras om den är trasig.

ÄTDRAGNING

Kontrollera regelbundet att alla skruvar och muttrar är åtdragna och att handtagen sitter fast ordentligt.

RENGÖRING AV LUFTFILTRET

KOPPLINGSTRUMMA (Fig. 20)

Håll kopplingstrumman ren från sågspån och skrä genom att ta bort skyddet (som i kap. 4.1) och montera sedan tillbaka det korrekt när åtgården hslutförts. Var 30:e timma cirka så skall kopplingstrummans lager smörjas hor er återförsäljare.

VIKTIGT

Rengöring av luftfiltret är be-Abydelsefullt för en bra funktion och varaktighet av maskinen. Arbeta inte utan filter eller med ett trasigt filter, detta kan orsaka skador på motorn för alltid.

Rengöringen skall utföras var 8-10:e arbetstimma.

KEDJEBROMS

Kontrollera regelbundet att kedjebromsen är effektiv och att bromsbanden som spänns runt koplingstrumman i metall är hela genom att ta bo skyddet (som i kap. 4.1) och montera sedan til det korrekt när åtgården har slutförts.

• Modellerna 36 och 43

SÅGKEDJEDRIVHUL

Kontrollera regelbundet drivhjulets skick hos er återförsäljare och byt ut det när slitaget överstiger de godkända gränserna.

Montera inte dit en ny kedja med gammalt drivhjul eller tvärtom.

• Flytta det främre handskyddet framåt.
• Skruva loss skruven (1) och ta bort locket (2).
• Ta bort skumfiltret (3a) och filterelementet (3)
• Slå lätt på filterelementet (3) för att avlägsna smuts.
• Tvätta vid behov skummet (3a) och filterelementet (3) med varmt tvålvatten eller rengöringr smedel eller blås med tryckluft.
• Avlägsna rester av sågspån och smuts från filterhållaren (4) och se till att det inte tränger in i ul sugledningen (5).
• Montera tillbaka filterelementet (3) och skumfiltret (3a) när de är torra.
• Sätt tillbaka locket (2).

SMÖRJNINGSHÅL (Bild 21)

Ta regelbundet bort skyddet (som i kap. 4.1), montera bort svärdet och kontrollera att smörjningshå-• len på maskinen (1) och på svärdet (2) inte är tilltäpptta.

Modellerna 46 och 52

För att göra rent filtret (Fig. 23):

KEDJEFÅNGARE

Denna anordning är en viktig säkerhetsanordning då den håller tillbaka kedjan om den skulle gå sönder eller hoppar av.

• Flytta det främre handskyddet framåt.
• Med hjälp av en skruvmejsel, lossa de tre fjädrarna på sidorna (1) och ta bort locket (2).
• Dra ut starterns kulgrepp (3) och dra ut de två stoppen på sidan (4) med en täng.

-Ta bort filterelementet (5) och slå lätt på den för att få bort smuts. Gör vid behov rent det med

varmt tvålvatten eller rengöringsmedel. Ifall tryckluft används måste luftstrålen riktas utåt.

• Avlägsna rester av sågspån och smuts från filterhållaren (6) och se till att det inte tränger in sugledningen (7).
• Montera tillbaka filterelementet (5) endast när delar det är helt torrt och se till att anpassa det med det två utskjutningarna på sidan (8) och motsvarande utskjutningar på filtrets säte. Skärj
• Sätt tillbaka de två hållarna på sidan (4).
• Montera locket (2) och fäst de tre fjädrarna

SKÄRPNING AV KEDJAN

WARNING!

På grund av säkerhetsskäl ir det mycket viktigt att såg- gt skarpa.

och effektivitet så är det mycket viktigt att sågdelarna är ordentligt skarpa.

Skärpning är nödvändigt när:

KONTROLL AV TÄNDSTIFTET (Fig. 24)

Tändstiftet kan kommas åt genom att ta bort luftfittrets lock.

• Sågspånet liknar damm.

• Det krävs mer kraft vid sågning.
• Sågningen inte är rätlinjig.
  • Vibrationerna ökar.
• Konsumtionen av bränsle ökar.

WARNING!

Om kedjan inte är tillräck-

ligt vass kan risken för bakslag (kickback)

Man skall regelbundet ta bort tändstiftet och göra öka. rent det genom att ta bort beläggningar med en metallborste.

Kontrollera och återställ ett korrekt avständ mellar elektroderna.

Montera tillbaka tändstiftet och skruva åt ända in ningen. med nyckeln som medföljer.

Tändstiftet skall bytas ut mot ett med samma ege. Ait utföra skärpningen själv av kedjorna utförs med skaper om det skulle finnas brända elektroder eller hjälp av en fil med rund sektion där diametern är förstörd isolering och i vilket fall som helst var 10. Specifik för varje kedjetyp (se "Tabell för underhåll funktionstimme. och kräver god kännedom och erfarenhet så att inte skärutrustningen kommer till skada.

Om arbetet för skärpning lämnas till en service- werkstad så kan detta utföras med avsedd utrust- ning som försäkrar att minsta möjligt med material tas bort och en konstant skärpning av skärutrust-

REGLERING AV FÖRGASARE

Förgasarna regleras i fabriken så att maximala prestationer skall uppnås under användningen och - som avger minimalt med giftig avgas i enlighet - med gällande standarder.

Vid dåliga prestanda så kontrollera först och främst så att kedjan löper fritt och att svärdspåren inte är deformerade, därefter så vänd er till återförsäljarenför en kontroll av förgasaren och motorn.

- Justering av tomgång

För att skärpa kedjan (Fig. 25):

• Stäng av motorn, och friställ kedjebromsen och blockera svärdet fast i lämplig klämma och se till re- att kedjan kan löpa fritt.
• Spänn kedjan om den skulle vara för slak.
• Sätt dit filen i den avsedda mallen och sätt sedan filen vid skärtänderna och ha en konstant lutning beroende på profilen av skärtänderna.
• Ta endast några tag med filen, enbart framåt nst och upprepa ingreppet på alla skärtänder och i är samma riktning (höger eller vänster).
  en vänd på svärdet i klämman och upprepa ingreppet på resten av skärtänderna.
• Kontrollera att drivlänken inte sticker ut utanför instrumentet och slipa bort eventuella överskott med en plattfil, genom att runda av profilen.
• Efter filningen så ta bort alla spår efter slipningen och all damm och smörj kedjan i oljebad.

WARNING!

Kedjan ska inte röra sig med motorn på minimiläget. Om kedjan rör sig med motorn på minimiläget, kontakta din återförsäljare för en korrekt reglering av motorn.

Kedjan skall bytas ut när:

• Skärlängden reduceras till 5 mm eller mindre;
• det är för mycket spelrum för länkarna på ni- tarna.

Tabell för underhåll av kedja

WARNING!

Information gällande kedjans egenskaper och det typgodkända svärdet för denna maskin indikeras i "Eg-försäkran om överensstämmelse" som medföljer själva maskinen. På grund av säkerhetsskäl så skall inga andra typer av kedjor eller svärd användas.

Tabellen återger information gällande filning av olika typer av kedjor utan att detta representar möjligheten att använda andra kedjor än en typgodkända.

Sågkedjedelning Drivlänksbredd (a) Diameter för fil				(d)
tum mm	tum mm tum mm
3/8 Mini 9,	32 0,018	0,45	5/32 4,0
0,325	8,25	0,026	0,65	3/16	4,8
3/8	9,32	0,026	0,65	13/64	5,2
0,404	10,26	0,031	0,80	7/32	5,6

UNDERHÅLL AV SVÄRDET (Fig. 26)

FÖRVARING

För att undvika en ojämn utslitning av svärdet så det lämpligt att detta regelbundet vänds.

Då ett arbetspass avslutats så gör noggrant rent maskinen från damm, reparera eller byt ut defekta delar.

För att bibehålla svärdet effektivt så måste man:

• Smörj lagren på noshjulet (om det ingår) med maskinen skall förvaras på en torr plats, skyddad smörjspruta. från häftiga väderleksombyten och med svärd-
• Gör rent svärdets spår med den avsedda skra-skyddet korrekt monterat. pan (kommer inte med vid leverans).
  – Gör rent smörjhålen.
• Med en plattfil så fila bort överskott och jämna ut eventuella ojämnheter mellan spåren. LÄ

Svärdet skall bytas ut när:

• när skärdjupet är mindre än höjden av drivlänkarna (som aldrig skall snudda vid botten;
• när spårets inre väggar är så utslitna att de g så att kedjan lutar på sidan.

Om maskinen inte skall an-

vändas på minst 2-3 månader så måste man vidta vissa åtgärder för att undvika svårigheter vid återörpptagandet av arbetet eller så att det inte uppstår permanenta skador på motorn.

- Magasinering

EXTRAORDINÄRA INGREPP

Innan man ställer undan maskinen:

De underhållsingrepp som inte innesluts i denna bruksanvisning får endast utföras av er återförsäljare.

• Skruva loss de två muttrarna, montera ner käpan och ta bort kedjan och stängen.
• Töm oljetanken, fyll på ungefär 100-120 cm rengöringsmedel och sätt tillbaka pluggen.

Ingrepp som utförs vid en olämplig struktur eller av Montera tillbaka käpan utan att dra åt muttrarna. ej kvalificerade personer medför att all slags garantiStarta maskinen och håll motorn igång tills allt upphör att gälla. rengöringsmedel tagit slut.

• Ställ motorn på tomgång och låt maskinen vara• Återuppta arbetet
  igång tills allt bränsle tagit slut i tanken och i förgasaren. Nä
• Ta bort tändstiftet när maskinen är kall.
• Häll en tesked olja (ny) för tvåtaktsmotorer, i hå- Ta bort tändstiftet.
  let på tändstiftet.
• Dra flera gånger i starchandtaget för att distri-
  buera olja i cylindern.
  – Montera tillbaka tändstiftet med kolven på den
  yttersta övre punkten (syns från skåran på tändstiftet när kolven är i maximal bana).
  När man på nytt tar maskinen i funktion:
  Ta bort tändstiftet.
• Aktivera starchandtaget några gånger för att få bort överflöd av olja.
• Kontrollera tändstiftet enligt beskrivningen i kapitel "Kontroll av tändstiftet".
  Förbered maskinen enligt indikationerna i kapitel "Förberedelse av arbetet".

Återuppta arbetet

9. FELSÖKNING

FEL MÖJLIG ORSAK ÅTGÄRD

1) Motorn startar inte eller så stoppar den	- Felaktig startprocedur	- Följ instruktionerna (se kap. 6)
	- Tändstiftet är smutsigt eller så är avståndet mellan elektroderna felaktigt	- Kontrollera tändstiftet (se kap. 8)
	- Tilltäppt luftfilter	- Gör rent och/eller byt ut filtret (se kap. 8)
	- Problem med förgasaren	- Kontakta er återförsäljare
2) Motorn startar men med lite effekt	- Tilltäppt luftfilter	- Gör rent och/eller byt ut filtret (se kap. 8)
	- Problem med förgasaren	- Kontakta er återförsäljare
3) Motorn fungerar oregelbundet eller så har den ingen effekt	- Tändstiftet är smutsigt eller så är avståndet mellan elektroderna felaktigt	- Kontrollera tändstiftet (se kap. 8)
	- Problem med förgasaren	- Kontakta er återförsäljare
4) Motorn avger för mycket rök	- Felaktig komposition av blandningen	- Förbered blandningen enligt instruktionerna (se kap. 5)
	- Problem med förgasaren	- Kontakta er återförsäljare
5) Det kommer inte ut någon olja	- Dålig kvalitet på oljan	- Töm tanken, rensa den och ledn garna med rengöringsmedel och byt ut oljan
	- Smörjningshålen är tilltäppta	- Rengör

10. TILLBEHÖR

Tabellen innehåller en lista över alla möjliga kom-kedjan som skall monteras för de olika typerna binationer mellan stång och kedja, med en indika av användning görs av användarna på eget tion av de som används på varje maskin, marke-omdömme, skall dessa även ansvara för föl-rade med symbolen *”.

WARNING!

lämpningen och användningen av stången och

-kedjan som skall monteras för de olika typerna av användning görs av användarna på eget -omdömme, skall dessa även ansvara för följande skador som beror på detta. Vid tvivel eller om du inte känner till anvisningarna för varje stång och kedja, kontakta din återförsäljare eller en specialiserad trädgårdsförening.

Kombinationer av stång och kedja

Steg STÅNG KEDJA Modell
Tum	LängdTum / cm	RännansBreddTum / mm	Kod Kod		36	43	46	52
3/8"	14" / 35 cm	0,050"/1,3mm	118800623/0	4113703	*
325"	15" / 38 cm	0,058"/1,5mm	118800624/0	4113724		*	*
325"	18" / 45 cm	0,058"/1,5mm	118800625/0	4113722			*	*

Arvoisa Asiakas,

- Kontroller kjedets stramming. Strammingen er korrekt när leddene som det dras i ikke går ut av sporet när man griper fatt i kjedet midt på sverdet (Fig. 7).

Bruk kun syntetisk olje av topp kvalitet som er spesielt beregnet på totaktsmotorer.

• Deling av en stamme (Fig. 16)

- Deling av en stamme på bakken (Fig. 17)
