Pirmiausia norime padėkoti už tai, kad pasirinkote mūsų gaminį. Tikimės, kad šis pasirinkimas patenkin visus Jūsų pageidavimus ir lūkesčius. Šis vadovėlis parasytas šio įrenginio tinkamam vartojimui, saugiar naudojimui bei efektyvumui; nepamirškite, kad vadovėlis jeina į įrengimo komplektinę sudėtį, todėl prava į laikyti lengvai prieinamoje vietoje, tuo atveju kad prireikus visada būtų po ranka. Vadovėlis turi būti į įrenginio ir tuo atveju kai įrenginys perduodamas naudojimui kitiems asmenims, skolinant ji, arba galutinai perduodant kitam naudotojui.

Šis naujas įrenginys buvo suprojektuotas ir sukurtas pagal atitinkamas normatyvas. Įrenginys Naudojama pagal vadovėlyje nurodytas taisykles yra saugus ir patikimas (numatytas naudojimas); bet koks kitoks n dojimas, ar nesilaikant saugos priežiūros ir taisymo taisyklių, taip pat naudojant “kitokiems veiksmams r skirta”. Gamintojo garantija gaminiui neteikiama, jei prietaisas naudojamas nesilaikant instrukcijose nu- matytų saugaus naudojimo bei priežiūros taisyklių, prietaisas naudojamas ne pagal paskirtį.

Turint omenyje jog jrenginys periodiškai atnaujinamas ir tobulinamas jūs galite susidurti su kai kuriais p kitimais neatitikimais instrukcijoje. Šioje instrukcijoje pateikta informacija konkrečiai gamintojo versija be papildomų atnaujinimų ar pakeitimų. Bet kokuu atveju vartojimo instrukcija visada išlaiko pagrindines įrer ginio charakteristikas. Kilus bet kokiems klausimams nedvejodami kreipkitės į jrenginio pardavėją.

TURINYS

1. Pagrindinių dalių identifikacija 2
2. Simboliai 3
3. Saugumo nurodymai 4
4. Irenginio montavimas 7
5. Pasiruošimas darbui 8
6. Pajungimas - Naudojimas - Variklio sustabdymas 10
7. Irenginio naudojimas 11
8. Priežiūra ir laikymas 13
9. Gedimų nustatymas 17
10. Aksesuarai 18

1. PAGRINDINIŲ DALIŲ IDENTIFIKACIJA

PAGRINDINIAI KOMPONENTAI

1. Variklio visuma
2. Lankstas
3. Priekinės rankos apsauga
4. Priekiné rankena
5. Galinè rankena
6. Grandinės stabdžio ašis
   6a. Grandinės stabdžio ašis (tik mod. 46/52)
7. Strypas
8. Grandiné
9. Strypo gaubtas
10. Imatrikuliacinė etiketė

1. Variklio sustabdymo jungiklis
2. Akcerelarotiaus komanda
3. Akceleratoriaus blokavimas
4. Užvedimo rankenėlė
5. Starterio komanda
6. Užpildymo įtaiso komanda (Primer)

7. Dekompresorius (tik mod. 46/52)

8. Mišinio bako kamštis

9. Grandinės alyvos bako kamštis
10. Oro filtro dangtis

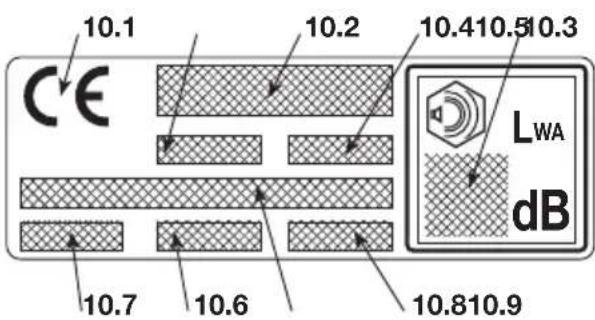

IMATRIKULIACINĖ ETIKETĖ

10.1) Atitikties ženklas pagal Direktyvą 2006/42/EB
10.2) Gamintojo pavadinimas ir adresas
10.3) Akustinės galios lygis pagal LWA direktyvą 2000/14/EB
10.4) Gamintojo informacinis modulis
10.5) Irenginio modelis
10.6) Registro numeris
10.7) Pagaminimo metai
10.8) Gaminio kodas
10.9) Emisiju numeris

36 - 43 142313 22 211112

46 - 52 142313 22 17 211112

Maksimalios triukšmo ir vibraciju vertės [1]	Modelilui	36 43	46 52
Operatoriaus ausies akustinio slėgio lyg(ISO 22868)	dB(A) 98,9 98,9		102,3	101,6
- Matavimo netikslumas (2006/42/EB - EN 27574)	dB(A)	2,5	2,5	2,5	2,5
Pamatuotas ekvivalentinis akustinės galios lyg(ISO 22868)	dB(A)	108,1	108,1	113	113,4
- Matavimo netikslumas (2006/42/EB - EN 27574)	dB(A)	2,5	2,5	2,5	2,5
Vibraciju lygis lŠO 22867)	m/sec ^2	7,5 - 6,2	7,5 - 6,2	4,9 - 3,6	5,7 - 4
- Matavimo netikslumas (2006/42/EB - EN 12096)	m/sec	0,5	0,5	0,5	0,5
TECHNINIAI DUOMENYS
Variklis (mono cilindrinis 2 fazių) - pajėgumas	cm ^3	36,3 40,2	45	52
Mišinys (benzinas / alyva)	%	50:1 = 2 %	50:1 = 2 %	50:1 = 2 %	50:1 = 2 %
Galingumas	kW	1,5	2,0	2,2	2,4
Apsisukimų numeris minimaliu režimu	1min	2800 ± 150	2800 ± 150	2800 ± 150	2800 ± 150
Maksimaliai priimtinas apsisukimų numeris be aprovimo su sumontuota grandine 1min		11300	12000	12500	12500
Degalų bako talpa	cm ^3	370	370	500	500
Maksimalaus galingumo specifinis sunaudojimas	g/kWh	490	410	510	500
Alyvos bakelio pajėgumas yra	cm ^3	190	190	300	300
Grandinės dantratuko dantys		6	7	7	7
Svoris (tuščiu bakeliu)	kg	4,2	4,1	4,7	4,7

[1] DÉMESIO! Vibraciju verté gali keistis atsižvelgiant i jrenginio darbo pobūdį ir jo paruošimą ir gali viršyti nurodytas vertes. Būtina nustatyti saugumo matus vartotojams, kurie turi remtis sugeneruotais vibracijų apkrovos apskaičiavimais realiomis naudojimo sąlygomis. Dėl šios priežasties turi būti atsižvelgiama i visas veikimo ciklo fazes, kaip pavyzdžiui, išjungimas arba veikimas tuščiai.

2. SIMBOLIAI

1) Prieš naudojant ši jrenginį, perskaityti instrukcijų vadovėlj.
2) Perspėjame šio įrenginio operatorių, kad naudojantis įrenginiu normaliomis sąlygomis kazdieniniam naudojimui gali būti išgautas garsas tolygus arba viršijantis 85dB (A). Dėvėti apsauginį šalmą, akustines apsaugas ir apsauginius akinius.

11) Mišinio bakas
12) Grandinės alyvos bakelis ir alyvos pompos regulatorius (tik mod. 46/52)
13) Karbiuratoriaus reguliavimas T = minimalaus greičio reguliavimas (L) = mišinio reguliavimas žemu greičiu (H) = mišinio reguliavimas dideliu greičiu
14) Starterio komanda (Starter)
15) Užpildymo įtaiso komanda (Primer)

3. SAUGUMO NURODYMAI

A) MOKYMAS

1) Atidžiai perskaitykite instrukcijas. Gerai jsiminkite prietaisų pulto funkcijas ir kaip reikia tinkamai dirbti jrenginiu. Išmokite greitai sustabdyti variklj.
2) Naudoti jrenginj pagal jo paskirtj, tai yra “medžių kirtimui ir karpymui santykinai pagal išmatavimus atitinkančius strypo ilgį” arba medinius objektus su analogiškomis charakteristikomis. Bet koks kitoks jo naudojimas gali tapti pavojingu ir sukelti jrenginio gedimą. Netinkamu naudojimu laikoma (kaip nurodyta pavyzdžiuose, tačiau ne tik):

- Gyvatvorių lyginimas;

- pjaustymo darbams;

- skirstyti paletes, dėžes ir kitokias pakavimo medžiagas;

- skirstyti baldus arba kitokius daiktus, kuriuose galétų būti vinių, varžtų arba kitokio pobūdžio metalinių komponentų;

- naudoti jrenginj kaip keltuvą sukėlimui, pastūmimui arba objektų kapojimui;

- naudoti jrenginj užblokuotą ant nejudamų suportų.

3) Neleiskite, kad jrenginiu naudotysi vaikai arba žmonės, kaip reikiant nesusipažinę su instrukcijomis. Gali būti, kad-vietiniai įstatymai leidžia dirbti jrenginiu tik asmenims, sulaukusiems ne mažesnio nei nustatytas amžiaus.

4) Irenginiu negali naudotis daugiau nei vienas asmuo.

5) Jokiu būdu jrenginiu negalima dirbti, jei:

- Su asmenimis, ypač vaikais ar gyvūnais esančiais ne- - toliese;

- jei naudotojas jaučiasi pavargęs ar blogoje savijautoje, - arba vartojo medikamentus, narkotines medžiagas, al- koholj arba kitas kenksmingas medžiagas kurios galėtų- įtakoti atidumą ir veiksmumą; 5

- jei naudotojas néra tinkamose salygose abiem rankom a stabiliai išlaikyti krumapjovę / ar išlikti stabiliame stovyje darbo veikloje.

6) Būtina nepamiršti, kad operatorius ar įrenginio naudotojas atsako už avarijas bei žalą, padarytą kitiems asmenims arba jų turtui.

B) PASIRUOŠIMAS

1) Darbo metu, naudoti atitinkamą apsirengimą kuris apsaugotų naudotoją nuo susižeidimų.

• Naudoti apsaugai pritaikytą apsirengimą, skirtą nuo įsi-pjovimų.
• Deveti šalma, pirštines, apsauginius akinius, kaukes nuo dulkių ir atitinkamą nuo paslydimo avalynę.
• Naudoti ausines klausos apsaugai.
• Nedėvėti šalikų, marškinių, grandinėliu ir kitų paka- binamų aksesuarų, ar kitokių plačių indumentų kurie galėtu įsipainioti į įrenginį ar į kitas darbo vietoje esan- čias medžiagas.
• Tinkamai susišukuoti ilgus plaukus.
  2) DÉMESIO: PAVOJUS! Benzinas yra labai degus.
• Degalus laikyti tam pritaikytuose konteineriuose;
• Nerūkyti nadojantis kuru;
• Iš lėto atidaryti bako kamštį išleidžiant viduje esantį

spaudima;

• Piltuvelio pagalba užpildyti baką tik atviroje vietoje;
• Degalus papildykite prieš paleisdami variklj jei variklis veikia arba yra jkaitęs nepilkite benzino, ir neatsukinėkite bako kamščio;

- Jei teka benzinas, variklio nepaleiskite ir patraukite jrenginj nuo vietos, kurioje degalai išsipylé; žiūrėkite, kad nekiltų gaisro pavojus, kol degalai neišsivadės ir bezino garai neišsisklaidys;

- Jei teka benzinas, variklio nepaleiskite ir patraukite jrenginj nuo vietos, kurioje degalai išsipylé; žiūrėkite, kad nekiltų gaisro pavojus, kol degalai neišsivadės ir bezino garai neišsisklaidys;

- Greitai išvalyti kiekvieną benzino žymę patekusią ant įrenginio ar ant žemės;

• Neužvesti jrenginio toje vietoje kur yra išsiskirstęs kuras;
• išvengti kontaktų su indumentais kuriuose yra patekusio kuro, tuo atveju pakeisti indumentus preš užvedant va-; riklj;
  – visada ir gerai užsukite bako ir benzino talpos kamščius.
  3) Pakeiskite sugadintus ar defektuotus duslintuvus.
  4) Prieš naudojimą, gerai patrikrinti įrenginį ir ypač:
• Akceleratoriaus ir saugos svirtys turi būti laisvam judė-a jime, nespaudžiant ir atleidus automatiškai turi sugrįzti į neutralią poziciją.
• Jei néra jspausta saugumo svirtis, akceleratoriaus svirts, tis turi išslikti blokuota;

d- Variklio sustabdymo jungiklis turi lengvai judėti iš vienos pozicijos į kitą;

• Bet kokios kibirksties išvengimui, elektros laidai, o ypač žvakės laidas turi būti vientisi. O dangtelis teisingai sumontuotas ant žvakės;
• Jrenginio veržlės, varžtai ir apsaugos turi būti švarūs ir sausi bei tvirtai sutvirtinti ant jrenginio.
• randinės stabdys turi tobulai veikti ir būti efektyvus;
• IStrypas ir grandinė turi būti taisyklingai sumontuotos;
• Igrandinė turi būti taisyklingai įtempta.
  5) Prieš pradedant darbą, būtina užsitikrinti, kad visos apsaugos sistemos yra taisiklingai sumontuotos.

C) DIRBANT

1) Neužveskite variklio nedidelėje erdvėje, kur gali susi- kaupti pavojingų anglies monoksido dūmų.
Užsitikrinkite oro cirkuliavimu, kai yra dirbama duobėse, įdubose ar panašiose vietose.
2) Dirbkite tik dienos šviesoje arba esant geram dirbtiniam apšvietimui.
3) Pasirinkti stabilią stovėjimo poziciją

• Bet koku atveju išvengti darbo ant šlapios ar slidžios žemės, taip pat ant nelygaus paviršiaus bei stataus šlaito kur nėra garantuojamas operatoriaus stabilumas darbo metu;
• švengti nestabilių kopečių ir pakilų;
• nedirbti jrenginiu aukščiau pečių lygio:
• nebėgioti, o vaikščioti atsargiai atsižvelgiant į galimas kliūtis ar žemės nelygumus.
• vengti dirbti vieniems arba per daug izoliuotoje aplinkoje taip palengvinant pagalbos iškvietimą galimo nelaimingo atsitikimo atveju.
  4) Užvesti variklj, kai jrenginys yra tvirtai blokuotas:
• variklj užvesti mažiausiai 3 metru atstumu nuo kuro jpi-

limo vietos;

• Užsitikrinti, kad dirbant jrenginiu nustatytoje teritorijoje nėra kitų asmenų;
  – Nenukreipti duslintuvo, taigi dujų išmetimo link degiųjų medžiagų;
• atsargiai atsižvelgti į jmanomus iškyšulius, atsiradusius nuo grandinės judesių, ypač kai grandinė sutinka klūčių arba svetimkūnių.

5) Nekeiskite variklio nustatymų, neleiskite varikliui dirbti per dideliu apsisukimų rėžimu.

6) Nenaudoti jrenginio pernelyg didelėms galioms ir ne- naudoti mažo jrenginio per dideliems darbams; adekvataus jrenginio naudojimas sumažina rizikas ir pagerina darbo kokybę.

7) Užsitikrinti, kad minimalus jrenginio réžimas yra toks, kuriuo neleidžiama judėti grandinei ir po pagreitinimo, va riklis netrukus sugrįžtu iki minimalaus greičio.

8) Laikytis atsargumo, kad strypas neatsitrenktų i pašalinius kūnus ir išsikišimus atsiradusius dėl grandinės sukimosi.

9) Variklis sustabdomas:

- kaskart, kai jrenginys paliekamas be priežiūros.

- prieš pildami degalus.

10) Sustabdykite variklj ir atjunkite žvakės laidą:

- prieš tikrindami jrenginj, valydami ar ją prižiūrėdami;

- kai susidūrète su kokuu nors kliūviniu. Patikrinkite, ar jrenginys nenukentėjo ir, prieš vėl naudodamiesi jrenginiu, atlikite būtinus remonto darbus;

- jeigu prietaisas pradeda netaisyklingai vibruoti (Netrukus atraskite vibraciju priežasti ir pasirūpinkite būtinais patikrinimais Specializuotame Paslaugų Centre).

- kada nesinaudojama jrenginiu.

11) Išvenkite būti dulkėse arba pjuvenose išgautose nuo grandinės pjovimo metu.

D) PRIEŽIŪRA IR SANDĖLIAVIMAS

1) Norėdami būti tikri, kad įrenginys patikimas, pasirūpinkite, kad veržlės ir varžtai būtų prisukti. Nuolatinė įrenginys priežiūra – pagrindinė taisyklė, norint, kad įrenginys būtų saugus ir dirbtų kokybiškai.

2) Nestatykite jrenginio, jei bake yra benzino, i patalpą, rioje benzino garai galėtu susidurti su liepsna, kibirkštimi ar stipriu šilumos šaltiniu.

3) Prieš statydami jrenginj j bet kokią patalpą, palaukite, kol atauš variklis.

4) Užsidegimo rizikos sumažinimui išlaikyti variklj, duslintuvą ir degalų laikymo vietą tokiame sandėlyje, kur nesirastų pjuvenų, liekanų, sausų šakų, lapų ir pernelyg daug riebalų; patalpoje nepalikti konteinerio su nupjautom medžiagom.

5) Jei baką reikia ištuštinti, atlikite šį veiksmą atvirame kai variklis yra atvėsęs.

6) Dibant su pjaunančiais jrenginiais visada dévėti darbines pirštines.

7) Prižiūrėti grandinės aštrumą. Visi su grandine ir strypas susiję veiksmai yra darbai, reikalaujantys ypatingos kompetencijos neskaitant darbo su atitinkamais reikmenimis nepriekaištingam darbų įvykdymui; saugumo sumetimais visada verta susisiekti su jūsų Pardavėju.

8) Saugumo sumetimais niekada nenaudokite jrenginio, kai jos dalys yra susidėvėjusios arba pažeis

Jei negalima pataisyti, detalès būtina ją pakeisti. Naudoti tik originlalias pakeitimo dalis. Kitokios kokybės detalės gali pakenkti irenginiui arba jo būklei.

9) Prieš padedant jrenginj, užsitikrinti, kad išimtas raktas arba pašalinti eksploatacijai naudojami reikmenys.

10) [rengin] laikyti toli nuo vaikams prieinamos vietos!

E) VEŽIMAS IR IŠJUDINIMAS

1) Kiekvieną kartą, kai reikia išjudinti jrenginį vežti ar iš-judinti, reikia:
- šjungti variklj, palaukti visiško grandinės sustojimo, nuimti žvakės dangtelį;
- uždėti apsauginį strypo gaubtą;
-- Paimti jrenginj už rankenų ir nukreipti strypą i priešingą ējimo kryptį.
2) Kai jrenginys vežamas transportu, būtina jrenginį pa- statyti į tokią poziciją kurioje išliktų stabiliai bluokuojamas, taip išvengiant apsivertimų su galimybe jį pažeisti ar ben- zino išsiliejimui.

F) GRANDININIŲ PJŪKLŲ SAUGUMO ĮSPĖJIMAI

• Išlaikykite toli visas kūno dalis nuo dantinės grandinės, kai grandininis pjūklas veikia. Prieš pajungiant grandininį pjūklą, užsitikrinkite, kad dantinė grandinė su niekuo nesikontaktuotų. Neatidumo akimirksniais veikiant grandininiams pjūklams gali nutikti, kad drabužiai arba kūnas įsipainioja į dantinę grandinę.
• Dešiniaja ranka visada turi būti laikoma galinė rankena ir kairiaja ranka priekinė rankena. Niekada ne-turėtų būti apkeičiamos rankos grandininio pjūklo laikymui, kadangi tai padidina nelaimingų atsitikimų riziką tam pačiam asmeniui.
• Dévěti apsauginius akinius ir akustines apsaugas. Patariama naudoti kitas apsaugines priemones galvai, rankoms ir pědoms. Dévěti atitinkamus apsauginius drabužius, kuriais bus sumažinama susižalo-jimų rizika išprovokuojama pjūklo kritimu bei netyčiniu ku-susidūrimu su grandininiu pjūklu.
• Nenaudoti grandininio pjūklo ant medžio. Grandini-nio pjūklo aktyvinimas esant ant medžio gali išprovokuoti kūno susižalojimus.
• Visada išlaikyti taisyklingą pėdos atramos tašką ir veikti grandininiu pjūklu tik stovint ant lygaus, saugaus ir tvirto pagrindo. Slidūs arba nestabilūs pavirug šiai kaip kopėčios, gali išprovokuoti pusiausvyros arba grandininio pjūklo kontrolės praradimą.
• Kai yra pjaunama įtempta šaka, reikia būti atidiems ore, išvengti atsimušimo pavjoaus. Kai yra atleidžiama medžio pluoštų įtampa, šaka įgauna sugrižimo efektą ir gali atsimušti į operatorių ir/arba išvesti grandininį pjūkla iš kontrolės.
• Būti ypač atidiems, kai yra pjaunami krūmai ir jauni krūmokšniai. Smulkios materijos gali įsipainioti į dan-tinę grandinę ir nusikreipti jūsų kryptimi ir/arba galite netekti pusiausvyros.
• Grandinij pjūkla nešioti laikant priekinę rankeną kai pjūklas yra išjungtas, išlaikant jį toli nuo jūsų os.kūno. Kai yra nešiojamas arba padedamas grandi-

ninis pjūklas visada reikia uždengti dangčiu strypą. Tinkamas pjūklo naudojimas ir judinimas sumažins at-sitiktinio kontakto galimybę su judančia dantine grandine.

dininio pjūklo galandimu ir priežiūra. Gilumo lygio sumažėjimas gali sudaryti kontrsmūgių padidėjimą.

• Atsižvelkite į instrukcijas reliatyvias sutepimui, grandinės įtempimui ir atsarginėms dalims. Grandinė, kurios įtempimas ir sutepimas yra netinkami gali nutrūkti ir padidinti atsitrenkimo riziką.
• Išlaikykite sausas ir švarias rankenas be alyvos riebalų žymių. Suriebalintos, alyva suteptos rankenos yra slidžios, tai išprovokuoja kontrolės netekimą.

- Pjauti išskirtinai tik medį. Nenaudoti grandininio pjūklo nenumatytiems darbams. Pavyzdžiui: Nenaudoti grandininio pjūklo plastikinių medžiagų pjovimui, medžiagų skirtų statyboms arba kitoms medžiagoms, kurios nėra iš medienos. Grandininio pjūklo naudojimas skirtingoms operacijoms nei toms, krios buvo numatytos, gali sudaryti pavojingas situacijas

H) PJUKLO NAUDOJIMO TECHNIKOS

Visada stebėti saugumo įspėjimus ir naudoti labiausiai tinkamas pjovimo technikas labiausiai tinkamas darbui iratlikti, pagal nurodymus ir pavyzdžius pateiktus naudojimo instrukcijose (žiūr. skyr 7).

Prieš pirmą kartą vykdant kirtimo arba genėjimo darbą, upravartu:

G) KONTRSMÜGIŲ PRIEŽASTYS IR TO IŠVENGIMAS OPERATORIUI

Galima išgauti kontrsmūgį kai strypo galas arba viršūnė liečiasi su objektu, arba kai medis užsidaro savyje prispau-džiant grandinę pjovimo sekcijoje.

• igauti specifini apmokinimą šio tipo jrenginio naudojimui;
• atidžiai perskaityti saugumo įspėjimus ir naudojimo instrukcijas esančias vadovėlyje;
• pasipraktikuoti ant rąstų ant žemės ar ožių, tokiu būdu įgaunant įgūdžių įrenginio naudojimui ir tinkamoms pjovimo technikoms.

K) KAIP SKAITYTI VADOVĚLJ

Viršūnės kontaktavimas kai kuriais atvejais gali netikėtai iš- provokuoti priešingą reakciją, stumiant strypą į viršų ir at-Vadovėlio tekste kai kurie paryškinti paragrafai yra labai gal link operatoriaus. svarbūs, kurių reikšmės yra šios:

Dantinės grandinės priveržimas viršutinėje strypo dalyje gali greitai stumti grandinę atgal link operatoriaus.

Viena ir kita aprašytos reakcijos gali sudaryti pjūklo kontrolės netekimą, sudarant rimtus nelaimingus atsitikimus asmeniui. Nereikia pasikliauti išskirtinai tik saugumo priemonėmis integruotomis pjūkle.

PASTABA

arba

SVARBU

Pateikiami patikslinimai arba kiti

duomenys, susiję su tuo, kas jau buvo nurodyta, kad nebūtų pakenkta įrenginui ar neatsirastų gedimų.

Grandininio pjūklo naudotojui, patariama pasinaudoti skirtingomis saugumo priemonėmis tam kad būtų išvengiami nelaimingi atsitikimai arba susižalojimai pjovimo darbo

metu. Kontrsmūgis yra neteisingo prietaiso naudojimo rezultatas ir/arba procedūrų bei neteisingo veikimo sąlygos priežastis ir gali būti išvengiamas pritaikant žemiau nurodytas atsargumo priemones:

DÈMESIO!

Nesilaikydami galite susiža-

loti patys ar sužaloti kitus.

PAVOJUS!

Nesilaikydami galite rimtai su-

• Tvirtai laikyti pjūklą abejomis rankomis, su nykščiais ir pirštais aplink grandininio pjūklo rankeną, ir nuteikiant jūsų kūną bei rankas i tokią poziciją kuri jums leistų atlaikyti kontrsmūgių stiprumus.
  Kontrsmūgių stiprumai gali būti kontroliuojami to paties operatoriaus jeigu buvo panaudojamos atsarginės priemonės. Nepaleisti grandininio pjūklo.

- Nelaikyti rankų per toli ir nepjauti aukščiau pečių lygio. Tai padeda išvengti nenorimų kontaktų su viršūne ir suteikia geresnę grandininio pjūklo kontrolę nenumatytose situacijose.

- Naudoti tik gamintojo specifikuotus strypus ir grandines. Neatitinkamos atsarginės grandinės ir strypai gali būti grandinės nutrūkimo ir/arba kontrsmūgių priežastimi.

- Laikykitės gamintojo instrukcijų susiejusių su gran-

4. IRENGINIO MONTAVIMAS

SVARBU

SVARBU Irenginys pateiktas su atskirta grandine bei strypas ir tuščiais mišinio bakeliais.

DÈMESIO!

DEMESIO! Išpakavimas ir montavimo komplektas turi būti atliekami ant lygaus ir tvirto paviršiaus, su vieta pakankama įrenginio ir įpakavimo judinimui, visada naudojant atitinkamus įrankius. Įpakavimo sunaikinimas turi būti atliekamas – pagal vyraujamus vietinius įstatymus.

DÈMESIO!

DEMESIO! Strypo ir grandinės tvarkymui visada dėvėti standžias darbines pirštines. Labai atidžiai montuoti strypą ir grandinę laikantis saugumo ir veiksmingumo; bet kokių dvejonių atveju susisiekti su jūsų Pardavėju.

Prieš montuojant strypą, užsitikrinti, kad nebūtų įterptas grandinės stabdys; tai nutinka, kai priekinės rankos apsauga yra visiškai patraukta atgal, link įrenginio korpuso.

DÈMESIO!

su išjungtu varikliu.

- Sumontuoti strypą (4) įterpiant kaištes į griovelį ir stumtelėti link įrenginio galinės pusės (Pav. 2).

- Sumontuoti grandinę aplink tempiamajj dantratuką ir pagal strypo kreiptuvą atidžiai atsižvelgiant i sukimosi kryptį (Pav. 3); strypo galas sutvirtintas atmetamuoju dantratuku, pasirūpinti, kad grandinės tempimo nareliai taisyklingai įsiterptų i dantratuko dantukus.

- Patikrinti, kad grandinės temptuvo (5) ašis būtų įterpta į jai skirtą strypo angą; priešingu atveju, grandinės temptuvo varžtui (6) naudoti tinkamą atsuktuvą, iki galutinio ašies priveržimo (Pav. 4).

- Sumontuoti atgal karterj, neveržiant varžlių.

- Tinkamai veikti su grandinės temptuvo varžtu (6) kol išgaunamas taisyklingas grandinės įtempimas (Pav. 5).

- Laikant sukeltą strypą,naudojant skirtą raktą iki galo priveržti karterio veržles (Pav 6).

- Patikrinti grandinės įtempimą. Įtempimas yra tikslus, kai pačiumpant grandinę viduryje strypo, vilkimo nareliai neišeina iš juostos kreiptuvo (Pav. 7).

- Atsuktuvo pagalba leisti grandinei šliaužti kreiptuvu, taip užsitikrinant, kad šliaužimas vyktų be didelių pastangų.

1. LANKSTO MONTAVIMAS

(jeigu néra sumontuotas fabrike)

• Atsukti veržles (1) ir nuimti sankabos karterj (2).
• Prifiksuoti lankstą (3) prie jrenginio korpuso naudojant du pateiktus varžtus (4) (Pav. 1).

2. STRYPO IR GRANDINÉS MONTAVIMAS

• Priėjimui prie dantratuko ir prie strypoatramos vietos, atveržti veržles ir nuimti sankabos karterį (Pav. 2).
• Nuimti du kartoninius tarpiklius (3); šie tarpikliai yra reikalingi tik jpakuoto jrenginio transportavimui ir neturi būti daugiau naudojami (Pav. 2).

Šis jrenginys turi dviejų fazių variklj kuriam reika- lingas benzino ir tepalinės alyvos mišinys.

Lentelėje nurodyti benzino ir alyvos kiekiai naudojami ruošiant mišini pagal naudojamos alyvos rūšį.

SVARBU

SVARBU Vien tik benzino naudojimas pažeidžia varikji ir už tai neatsakoma jrenginio garantiniu būdu.

SVARBU

SVARBU Norint išlaikyti gerą jrenginio veiksmingumą ir mechaninių organų ilgą tarnavimą, naudoti tik degalus ir kokybišką alyvą.

Benzinas Sintetinė alyva 2 Fazių
litrai litrai	cm	3
1	0,02	20
2	0,04	40
3	0,06	60
5	0,10	100
10	0,20	200

• Benzino charakteristikos

Naudoti benziną be švino (žaliasis benzinas) su taniniu skaičiu ne žemesniu už 90 N.O.

Mišinio paruošimui:

• l atitinkamą baką jpilti mażdaug pusė kiekio ben- ok-zino.
• Pridėti visą alyvą pagal lentele.
• Supilti likusj benziną.
• Užsukti kamštį ir gerai sukratyti.

SVARBU

SVARBU Žaliasis benzinas laikomas ilgiau nei 2 mènesius bake palieka nuosédas. Visa-da naudotí tik šviežų benziną!

SVARBU

SVARBU Mišinys turi senėjimo savy- bę. Neruoští dideliu kiekiu taip išvengiant nuosėdų susidarymo.

• Alyvos charakteristikos

Naudoti tik sintetinę aukštos kokybės alyvą, skirtą dviejų fazių varikliams.

SVARBU

SVARBU Laikyti atskirai gerai atski- riant benzino ir mišinio bakus, taip išvengiant supainioti naudojimo metu.

Jūsų pardavimo punktuose yra alyvos skirtos bū- tent šio tipo varikliams, galinčios garantuoti ilgalaike apsaugą.

SVARBU

SVARBU Kas kartą išvalyti benzino ir mišinio bakus taip pašalinant esančias nuosėdas.

Šios alyvos naudojimas sudaro 2% mišinio sudėties, sudaryta iš 1 dalies alyvos kas 50 dalių benzino.

2. DEGALU UŽPILDYMAS

• Mišinio paruošimas ir laikymas

PAVOJUS!

Benzinas ir mišinys yra degūs!

PAVOJUS!

Neruūkyti pilant degalus

ir išvengti benzino garų išsisklaidymo.

PAVOJUS!

Degalus papildykite prieš

• Benziną ir mišinį laikyti atitinkamuose degapaleisdami variklj jei variklis veikia arba yra lų bakuose, saugiose patalpose, toli nuo šijkaitęs nepilkite benzino, ir neatsukinėkite lumos šaltinių ir atvirų liepsnu. bako kamščio;
• Nepalikti vaikams prieinamose vietose.
• Nerūkyti ruošiant mišinį ir išvengti benzino dangtelį nes viduje galėtu būti susikaupusio garų išsisklaidymo. slėgio.

Prieš degalų užpildymą:

• Gerai sukratyti mišinio baką.
• Irenginj stabiliai pastatyti tokioje pozicijoje, kad degalų bakelio dangtelis būtų viršuje.
• Nuvalyti bakelio dangtelj ir aplinkinę zoną taip vengiant, kad purvas nepatentų i vidų.
  – Iš lėto atidaryti degalų bakelio dangtelį taip lei džiant išeiti susikaupusiam slėgiui. Vykdyti degalų užpilimą, išvengti užpildyti bakelį iki pat v šaus.

– Patikrinti, kad grandinė būtų pagaląsta ir be jokių pažeidimo žymių;
– Patikrinti, kad oro filtras būtų švarus;
- patikrinti, kad rankenos ir jrenginio apsaugos būtų švarios ir sausos, taisyklingai sumontuotos
iš- ir tvirtai pritvirtintos ant jrenginio;
– Patikrinti rankenu implantavima;
– Patikrinti grandinės stabdžių veiksmingumą;
- patikrinti grandinės įtempimą.

Visada užsukti degalų ba-

DÈMESIO!

Greitai išvalyti kiekvieną

mišinio dėmę patękusią ant įrenginio ar ant žemės, ir nepajungti variklio kol benzino garai – nėra visiškai išnykę.

3. GRANDINÈS TEPALAS

SVARBU

Naudoti tik specifine motorinių pjūklų alyvą arba adhezinę motorinių pjūklų alyvą. Nenaudotį nešvarios alyvos tam, kad neužsikimštų bakelyje esantis filtras ir taip išvengiant r pataisomai sugadinti alyvos pompą.

SVARBU

Specifiné grandinés sutepamoji alyva yra biodegraduojanti. Mineralinės alyvo naudojimas arba varikliams skirta alyva sumažina aplinkos nuostolius.

Geros kokybės alyvos naudojimas yra fundamentalus norint išgauti veiksmingą pjovimo organų sutepimą; naudota arba nekokybiška alyva kompromituoja sutepimą ir sumažina grandinės ir strypo naudojimo laiką.

Visada pravartu pilnai užpildyti alyvos bakelį (naudojantis piltuvėliu) kiekvieną kartą, kai vykdomas degalų užpylimas; kadangi alyvos bakelio pajėgumas paskaičiuotas išnaudoti degalus pirmiau alyvos, tokiu atveju išvengiama naudoti įrenginį be suriebalinimo.

4. IRENGINIO PATIKRINIMAS

Prieš pradedant darba reikia:

• atlikti alyvos ir mišinio pripildymą, pripildant atitinkamus bakelius;
• Patikrinti, kad ant jrenginio ir strypo nebūtų atsi veržusių veržlių;

5. İTEMPIMO PATIKRINIMAS

DÉMESIO!

Visas operacijas atlikite su išjungtu varikliu.

• Atlaisvinti karterio veržles, naudojant pateiktą raktą (Pav. 6).
• Tinkamai veikti su grandinės temptuvo varžtu (6) kol išgaunamas taisyklingas grandinės įtempimas (Pav. 5).
• Laikant sukeltą strypą, naudojant skirtą raktą iki galo priverżti karterio verzles (Pav. 6).

6. GRANDINĖS STABDŽIO PATIKRINIMAS

něiame jrenginyje yra jdiegta apsauginė stabdymo sistema.

Grjžtamujų smūgių atveju (kontrsmūgių atveju) darbo metu, esant anomaliam strypo, kurį laiko sranka galo kontaktui, su smarkiu pasitraukimu link viršaus, susiduriama su priekine apsauga. Šiuo atveju, stabdžio įsiterpimas užblokuoja grandinės sukimąsi ir būtina jį atblokuoti rankiniu būdu norint jį atjungti.

Šis stabdys gali būti naudojamas rankiniu būdu, stumiant į priekį priekinę apsaugą. Norėdami stabdį atlaisvinti, priekinę apsaugą patraukite į viršų ran- kenos link, kol stabdys išsijungs.

Stabdžio patikrinimui reikia:

• Paleisti variklj ir tvirtai laikyti rankeną abiem ran-komis
• Aktyvinant akceleratoriaus komandą išlaikant grandinę judėjime, stumti į priekį stabdžio svir- telę, naudojant kairę ranką; grandinės sustoji- mas turi jvykti netrukus.
• Kai grandinė yra sustojusi, netrukus atleisti akceleratoriaus svirtelę.
• Atleisti stabdj.

DÈMESIO!

Nenaudoti jrenginio jeigu i-blogai veikia grandinés stabdys ir susisiekti su jūsų Pardavėju būtiniems patikrinimams.

6. PAJUNGIMAS - NAUDOJIMAS - VARIKLIO SUSTABDYMAS

VARIKLIO UŽVEDIMAS

DÈMESIO!

Variklio užvedimas turi būti jvykdytas mažiausiai 3 metrai nuo degalo užpildymo vietos.

PAVOJUS!

Niekada neužveskite motorinio pjūklo leidžiant jam nukristi, laikant ji už užvedamojo lyno. Šis metodas yra ypatingai upavojingas, kadangi yra visiškai netenkama jrenginio arba grandinės kontrolė.

Prieš užvedant variklj:

• Pastatyti jrenginj stabilioje pozicijoje ant žemės.
• Nuimti strypo gaubtą.
• Užistikrinti, kad strypas neliečia žemės ar kitų objektų.

- Šaltas užvedimas

SVARBU

Norint išvengti sutrikimų, netraukti lyno visu jo ilgiu, neslinkinti angos pakraščiu ir tolygiai atleisti rankenėlę, išvengiant ją sugrą-žinti nekontroliuojamu būdu.

1. Sugražinti starterio galvutę (2); ši sąlyga yra matoma nuo raudono kaiščio išsikišimo (2a).
2. Dar kartą paktraukti užvedamają rankenėlę, kol bus išgautas reguliarus variklio užvedimas.

PASTABA

"Šaltu užvedimu" vadinamas

užvedimas kai jis vykdomas praėjus mažiausiai 5 minutėms nuo variklio sustabdymo arba po degal užpildymo.

PASTABA

Jeigu užvedamojo lyno rankenėlė naudojama pakartotinai su įvestu starteriu, wariklis gali užsilieti ir taip gali būti sudėtinga užvesti variklj. Variklio užsiliejimo atveju, patekusių degalų pašalinimui išardyti žvakę ir lengvai traukti užvedamojo lyno rankenėlę; taigi nusausinti žvakės elektrodus ir sumontuoti atgal ant variklio.

Variklio užvedimas (Pav. 8):

1. Užsitikrinti, kad grandinės stabdys būtu įvestas (Priekinės rankos apsauga pastumta i priekj).
2. Nustatyti jungiklj (1) i poziciją «START».
3. Pajungti starteri, traukiant iki galo galvelę (2).
4. Paspausti užpildymo (primer) mechanizmo mygtuką (3) bent 5 kartus taip paduodant de-galu srove.
5. Paspausti dekompresoriaus mygtuką (4 - tik Mod. 46 ir 52); prietaisas nusiaktyvina ir po variklio užvedimo, mygtukas netrukus sugrįžta savaime i originalią poziciją.

6. Tvirtai laikyti jrenginj ant žemės, su viena ranka ant rankenos ir su įterpta koja į užpakalinę rankeną, taip išlaikant kontrolę užvedimo metu (Pav. 9).

7. Kai tik variklis bus užsivedęs, trumpai veikti akceleratoriumi taip ištraukiant starterj ir sugražinant variklj i minimalaus greičio režimą.

SVARBU

Vengti, kad variklis veiktu

pernelyg dideliais apsisukimais su įterptu grandinės stabdžiu; tai galėtų sukelti sankabos perkaitimą ir sugadinimą.

1. Prieš dirbant jrenginiu leisti veikti varikliui minimaliu greičiu bent 1 minutę.

- Šiltas užvedimas

DÈMESIO!

Jeigu jrenginys laikomas ne tvirtai, variklio pastumimu operatorius gali prarasti pusiausvyrą arba strypas pasikreipti i kitą kliūtį bei i tą patį operatorių.

1. Lėtai traukti užvedamąją rankenėlę 10–15 cm, kol atsiras tam tikras pasipriešinimas, taigi traukti užtikrintai keletą kartų kol pagaus pirmus rezultatus.

Šiltam variklio užvedimui (iš karto po variklio su- stabdymo) paprastai yra pakankama aktyvinti už- vedamajj lyną.

Sunkumo atveju:

• Traukti iki dugno starterio galvutę (2) ir leisti jai sugrjžti taip, kad išsikištų raudonas kištukas (2a).
• Traukti užvedamają rankenėlę, kol bus išgautas reguliarus variklio užvedimas.
• Kai tik variklis bus užsivedęs, trumpai veikti akceleratoriumi taip ištraukiant starterj ir sugražinant variklj minimalaus greičio režimą.

DÈMESIO!

Niekada neapsivynioti aplink ranką užvedimo lyno.

VARIKLIO NAUDOJIMAS (Pav. 10)

SVARBU

Visada atjungti grandinés

stabdj, traukiant svirtelę link operatoriaus prieš pra dedant veikti akceleratoriumi.

SVARBU

Per pirmas 6–8 veikimo va-

landas išvengti variklio naudojimo iki maksimalaus greičio.

Grandinės greitis yra reguliuojamas nuo akceleratoriaus komandos (1), esančio ant galinės rankenos (2).

VARIKLIO IŠJUNGIMAS (pav. 10)

Variklio sustabdymas:

Akceleratoriaus veikimas yra jmanomas tik tuo atveju jei vienu metu būna įspausta blokavimo svirtelė (3).

- Atleisti akceleratoriaus komandą (1) ir leisti veikti varikliui minimaliu greičiu mažiausiai keletą sekundžių.

- Nustatyti jungiklj (4) i poziciją «STOP».

Judesys iš variklio į grandinę perduodamas per di-delę išcentrinę jėgą kuri neleidžia grandinei judėti varikliui veikiant minimaliu greičiu.

DÈMESIO!

Po akceleratoriaus nusta-

tymo minimaliam greičiui, gali praeiti keletas sekundžių, kol grandinė visiškai nustoja suk- tis.

DÉMESIO!

Nenaudoti prietaiso jeigu

grandinė juda varikliui veikiant minimaliu greičiu, tokiu atveju reikia susisiekti su jūsų Par- davėju.

SVARBU

Jeigu jrenginys neišsijungia,

aktyvinkite starterį išprovokuojant variklio su- stabdymą dėl užsiliejimo ir netrukus susisiekite su pardavėju, kad būtų išspręsta problemos priežastis ir pasirūpinama pataisymu.

Teisingas darbo greitis išgaunamas su iki dugno įspausta akceleratoriaus svirtele (1).

Prisiminkite visada, kad mo-

torinio pjūklo netinkamas naudojimas gali trukdyti kitiems ir gali sudaryti didelę įtaką aplinkai.

Aplinkinių ir aplinkos atžvilgiu:

• Išvengti naudoti jrenginį tokiose aplinkose ir valandomis kur jrenginys gali būti trukdymo objektu.
• Kruopščiai laikytis vietinių normų pašalinant po pjovimo esančias medžiagas.
• Kruopščiai laikytis vietinių normų pašalinant tepalus ir alyvas, sugadintas dalis ar bet kokius tus elementus kurie gali įtakoti aplinką.
• Darbo metu, į aplinka yra išmetamas tam tikras kiekis alyvos, reikalingas grandinės sutepimui; del šios priežasties naudoti tik biodegraduojančią alyvą, specifinę šiam naudojimui.
• Norint išvengti gaisro pavojaus nepalikti jrenginič tarp lapų ar sausos žolės kaštu varikli.

apsaugines priemones garantuojančias darbo saugumą. Dévėti pirštīnes nuo vibravimo. Visos išvardytos atsargumo priemonės negarantuoja apsisaugojimo nuo Reino arba karpalinio tunelio sindromų rizikos. Todėl rekomenduojama, kad asmenys, kurie ilgai naudoja šį prietaisą, periodiškai tikrintų rankų ir pirštų būklę. Jeigu atsiranda kai kurie iš nurodytų simptomų, nedelsdami kreipkitės į gydytoją.

PAVOJUS!

vimo jranga generuoja nežymų elektromagnetini lauka, tačiau tuo nėra atmetama galimybė aktyvių arba pasyvių medicininių priemonių implantuotų operatoriui veikimo trukdymui, sudarant galimą rimtą riziką sveikatai. Medicininių priemonių nešiotojams, patariama konsultuotis pas gydytoją arba tų pačių priemonių gamintoją, prieš naudojant trengini.

DÈMESIO!

Darbo metu dévéti atitin-

kamą apsirengimą. Jūsų pardavėjas gali su-teikti reikiamą informaciją apie tinkamiausias

DÈMESIO!

Irenginio, skirto pjovimui

ir genėjimui, naudojimas reikalauja specialaus apmokymo.

1. PATIKRINIMAI DARBO METU

- Grandinės įtampos patikrinimas

Darbo metu grandinė įgauna progresyvų pailgėjima todėl reikia dažnai patikrinti grandinės įtempimą.

DÈMESIO!

Darbo metu, jrenginys turi

visada būti tvirtai laikomas abejomis rankomis, su dešiniaja ranka ant priekinės rankenos ār kairiaja ant galinės, nepriklausomai nuo operatoriaus kairiarankiškumo.

SVARBU

metu (arba po grandinės pakeitimo) būtina atlikti dažnus patikrinimus dėl grandinės nusistovėjimo priežasties.

DÈMESIO!

Jeigu darbo metu gran-

dinė blokuojasi, reikia greitai sustabdyti varikli. Visada būti atidiems kontrsmūgiams (kickback) kurie gali atsirasti strypui atsitren-kus i kliūti.

DÈMESIO!

Nedirbti su atsilaisvinusia

grandine, taip neprovokuojant pavojingų situacijų, kuriose grandinė išeitų iš kreiptuvo.

Grandinės įtampos patikrinimui veikti kaip nurodyta skyr. 5.5.

• Medžio genėjimas (Pav. 13)

- Alyvos atitekėjimo patikrinimas

DÈMESIO!

Užsitikrinti, kad šakų kriti-

mo vieta būtų tuščia.

SVARBU

Nenaudoti nesutepto jrengi-

nio! Alyvos bakas gali beveik visiškai ištuštėti kiekvieną kartą, kai išnaudojamas kuras. Pripildykite alyvos baką kiekvieną kartą, kai j motorinį pjūklą pi-late benziną.

1. Pasitelkti tokią poziciją priešingoje pusėje nuo pjaunamos šakos.
2. Pradėti nuo žemiausių šakų, vėliau pjaunant aukščiau esančias.
3. Pjovimą atlikti iš viršaus į apačią taip išvengiant strypo įstrigimo.

DÈMESIO!

Tikrindami alyvos atitekė-

jimą, użsitikrindami, kad grandinė ir strypas yra gerai įstatyti

• Medžio nupjovimas (Pav. 14)

DÈMESIO!

Ant šlaitų, būtina dirbti vir-

šutinėje šlaito pusėje ir užsitikrinti, kad rąstas besiridendamas nepadarytų žalos.

Užvesti variklj, leiskite jam veikti vidutiniu režimu patikrinkite, ar grandinės alyva skleidžiama taip, kaip parodyta paveikslėlyje (Pav. 12).

(Tik mod. 46 ir 52)

Grandinės alyvos tėkmė gali būti reguliuojama at-suktuvo pagalba reguliuojant tam skirtą varžtą (1) (Pav. 12).

ir1. Nustatykite medžio griuvimo kryptj, atsižvelg-dami i vėja, augalo palinkimą, sunkiausių šakų padėtį, patogumą dirbti nukirtus ir t. t.
2. Atlaisvinti vietą aplink medį ir užsitikrinti gerą atramą pėdoms.
3. Iš anksto paruošti pasitraukimo kelius, laisvus nuo kliūčių; turi būti numatyti maždaug 45° priešingoje kryptyje nei medžio kritimas ir tai turi su-teikti operatoriaus nutolimą į saugią zoną, at-stumas turi būti maždaug 2,5 kartų didesnis už pjaunamo medžio dydį.
4. Ant kritimo pusės pažymėti pjovimo žymę trečdaliu medžio diametro..
5. Pjauti medj kitoje pusėje, pozicijoje kiek aukščiau nuo žymos apačios, paliekant “ašj” (1) maždaug 5–10 cm.
Neištraukiant strypo, palaispniui sumažinti ašies storj, iki medžio nukritimo.
IYpatingomis sąlygomis arba blogo stabilumo atveju, pjovimas gali būti užbaigtas įterpiant pa-

2. NAUDOJIMO BÜDAI IR PJOVIMO TECHNIKOS

Prieš pirmą kartą bandant pjovimą ar genėjimą pas. lanku pasipraktikuoti ant kamienų padėtų ant žemės arba ant atramos, tokiu būdu įgauti reikiamus7. įgūdžius su įrenginiu ir su atitinkamais pjovimo me-

kalą (2) iš priešingos nei kritimo pusės, ir kirsti Pakelto stiebo supjaustymas (Pav. 18)

kirviu j pakalas iki medžio nukritimo.

- Genėjimas po nupjovimo (Pav. 15)

1. Jeigu pjaunama iš kraštų už atramos taškų (A), iš apačios įpjauti trečdalį diametro, baigti darbą pjaunant iš viršaus..

2. Jeigu pjaunama tarp dviejų atramos taškų (B), įpjauti trečdalį diametro iš viršaus bei baigti pjovimą iš apačios.

DÉMESIO!

Atidžiai atsižvelgti j šakos

atramos punktus ant žemės, i elastingumo galimybes, i krypti, kuria gali pakrypti ir i galimą

medžio nestabilumą po to kai šaka buvo nu-3. DARBO PABAIGA pjauta.

Pabaigus darba:

1. Stebėti kryptį, kuria šaka yra įaugusi į kamieną- Sustabdyti variklj kaip tai nurodyta anksčiau (skyr. 6).

2. Iš pradžių pjauti iš tos pusės, kurioje ji užsi- – Palaukti grandinės sustojimo ir leisti, kad įrengi- lenkia, bei baigti pjovimą iš priešingos pusės.. nys atauštų.

3. Atlaisvinti strypo fiksavimo veržles norint sumažinti grandinės įtempimą.

4. Stiebo supjaustymas (Pav. 16) - Pašalinti nuo grandinės pjuvenų likučius ir alyvos nuosėdas.

Stiebo supjaustymui padeda lanksto naudojimas. - Labai žymaus purvo atveju arba esant dideliam sakų kiekiui, išmontuoti grandinę ir įmerkti ją ke-lioms valandoms į talpykla su specifinėmis plo-vimo priemonėmis. Taigi išskalauti švariu van-deniu ir prieš sumontuojant ją naujai ant įrenginio nupurkšti purškiamu skysčiu nuo korozijų.

1. Operaciją pakartoti keletą kartų, jeigu reikia, – Sumontuoti strypo apsaugą, prieš pastatant jrenginį.

• Stiebo supjaustymas ant žemės (Pav. 17)

• Stiebo supjaustymas ant žemės (Pav. 17)

Ipjauti maždaug iki pusės diametro, paskui apsukt stiebą ir baigti pjovimą iš priešingos pusės.

DÈMESIO!

Prieš statydami jrengini i

bet kokią patalpą, palaukite, kol atauš variklis. Kad būtų sumažinta gaisro rizika, išvalyti prietaisą nuo pjuvenų, šakelių, lapų liekanų ar perteklinių riebalų; nepalikti talpų su pjovimo pašėkoje susidariusiomis medžiagomis patalpos viduje.

8. PRIEŽIŪRA IR LAIKYMAS

DÈMESIO!

Jūsų ir kitų saugumui:

taisui arba jo būklei ir pakenkti saugumui.

- Taisyklinga priežiūra yra pagrindinis dalykas norint išlaikyti ilgam jrenginio veiksmingumą ir saugumą.

- Norėdami būti tikri, kad įrenginys patikimas, pasirūpinkite, kad veržlės ir varžtai būtų prisukti.

- Niekada nenaudoti jrenginio su susidévé- jusiomis arba susigadinusiomis dalimis. Sugadintos dalys turi būti pakeistos ir niekada netaisomos.

- Naudoti tik originlalias pakeitimo dalis. Kitokios kokybės detalės gali pakenkti prie-

- Taisyklinga priežiūra yra pagrindinis dalykas norint išlaikyti ilgam jrenginio veiksmingumą ir saugumą. - Norėdami būti tikri, kad jrenginys patikimas, pasirūpinkite, kad veržlės ir varžtai būtų prisukti. - Niekada nenaudoti jrenginio su susidėvė-jusiomis arba susigadinusiomis dalimis. Sugadintos dalys turi būti pakeistos ir niekada netaisomos. - Naudoti tik originlalias pakeitimo dalis. Kitokios kokybės detalės gali pakenkti prie-

DÈMESIO!

Priežiūros operacijų metu:

- Nuimti žvakės gaubtą.

- Palaukti kol variklis bus tinkamai ataušes. - Operacijoms su strypu ir grandine, naudoti apsaugines pirštines.

la Laikyti sumontuoto strypo apsaugas, iš- skyrus atvejus kai dirbama su grandine.

- Neisklaidyti aplinkoje alyvos, benzino ar kitokių įtakojančių medžiagų.

CILINDRAS IR DUSLINTUVAS (Pav. 19)

Sumažinant užsidegimo riziką, dažnai su oro kompresu valyti cilindro briaunas ir iš duslintuvo pašalinti susikaupusias pjuvenas, šakeles, lapus bei kitas liekanas.

UŽVEDIMO GRUPĖ

Kad būtų išvengta perkaitimo ir žalos varikliui, vėsinamojo oro grotelės turi būti visuomet švaros ir išvalytos nuo pjūvenų ir kitų liekanų.

Užvedamojo lyno rankenėlė turi būti pakeista esant pirmiems jos gedimo požymiams.

SANKABOS GRUPÉ (Pav. 20)

Sankabos būgną laikyti švarų nuo pjuvenų ir kitų kanų, nuimant karterį (kaip nurodyta skyriuje 4.1) sumontuojant jį taisyklingai užbaigus operaciją.

Maždaug kas 30 valandų reikia sutepti vidinę pagalvėlę pas Jūsų pardavėją.

GRANDINÈS STABDYS

Dažnai tikrinti grandinės stabdžio veiksmingumą ir metalinės juostos, juosiančios sankabos būgną, būklę, nuimant karterį (kaip nurodyta skyriuje 4.1) ir sumontuojant jį taisyklingai užbaigus operaciją.

GRANDINÈS KRUMPLIARATIS

Dažnai tikrinti pas Jūsų Pardavėją krumpliaračio būklę ir pakeisti jį, kai nusidėvėjimas viršija leidžiamus limitus.

Nemontuoti naujos grandinės su sudėvėtu krumpliaračiu ar atvirkščiai.

Periodiškai, nuimti karterį (kaip nurodyta skyriuje 4.1), išmontuoti strypą ir patikrinti, kad įrenginio sutepimo angos (1) ir strypas (2) nebūtų užsikir

GRANDINĖS STABDŽIO AŠIS

Ši ašis yra svarbus saugumo elementas, kadangi neleidžia grandinei judėti nevaldomai gedimo ar sulėtėjimo atveju.

Dažnai tikrinti ašies būklę ir pasirūpinkite jo atstatymu sugadinimo atveju.

ITVIRTINIMAI

Periodiškai patikrinti, ar visi varžtai ir veržlės prisukti bei ar rankenos gerai pritvirtintos.

ORO FILTRO VALYMAS

SVARBU

Oro filtro valymas yra svar-

bus norint išlaikyti gerą ir ilgą irenginio ekspoataciją. Kad variklis nebūtų nepataisomai pažeistas, ne-dirbkite be filtro ar su pažeistu filtru.

Malymas turi būti atliekamas kas 8 – 10 darbo valandu.

• Modeliai 36 ir 43

Filtro valymui (Pav. 22):

– Pastumti j priekj rankos priekinę apsaugą.
- Atsukti varžtą (1) ir nuimti dangtelį (2).
- Nuimti prieš filtrą esančią kempinę (3a) ir filtravimo elementą (3)
- Lengvai daužti filtravimo elementą (3) taip pašalinant purvą.
- Jeigu būtina, nuplauti prieš filtrą esančią kempinę (3a) ir filtravimo elementą (3) šiltu muilinu vandeniu arba plovikliu, arba nupūsti sukompresuotu oru.
- Pašalinti, bet kokius pjuvenų ir purvo likučius nuo filtro buvimo vietos (4), atsargiai, kad tai nepatektų į aspiracijos kanalą (5).
- Atgal sumontuoti filtravimo elementą (3) ir kempinę (3a) tik tada, kai jie yra visiškai sausi.
- Atgal sumontuoti dangtį (2).

- Modeliai 46 ir 52

Filtro valymui (Pav. 23):

– Pastumti i priekj rankos priekinę apsaugą.
- Atsuktuvo pagalba, atkabinti tris šoninius spaus- še. tukus (1) ir nuimti dangtį (2).
- Ištraukti starterio galvelę (3) ir su pinceto pagalba, ištraukti dvi šonines ašeles (4).
- Nuimti filtravimo elementą (5) ir lengvai padau-żyti taip pašalinant purvą ir jeigu reikalinga nuplauti šiltu muilinu vandeniu arba plovikliu. Jeigu būtų naudojamas kompresuotas oras, nukreipti u- srovę nuo vidaus link išorės.
- Pašalinti, bet kokius pjuvenų ir purvo likučius

nuo filtro buvimo vietos (6), atsargiai, kad tai nGRANDINÉS GALANDYMAS patektų i aspiracijos kanalą (7).

• Atgal sumontuoti filtravimo elementą (5) tik, kai jis yra gerai išdžiūvęs, atsižvelgiant tiksliai suderinant du šoninius iškišimus (8) su atitinka-mais filtro padėties išsikišimais.
• Atgal įstatyti abejas šonines ašeles (4).
• Atgal sumontuoti dangtį (2) ir sukabinti tris spaustukus (1).

DÈMESIO!

Kad būtumėte saugūs ir eiktų, labai svarbu, jog pjo- gerai išgaląstos.

Būtina galąsti, kai:

• pjuvenos panašios i miltelius;
• reikia daugiau jėgos pjovimui;
• ipjovimas néra tiesus;.
• didėja vibracijos;
• sunaudojama daugiau kuro.

ŽVAKĖS PATIKRINIMAS (Pav. 24)

Prie žvakės yra prieinama nuimant oro filtro dangt

Periodiškai, išardyti ir metaliniu šepetėliu išvalyti žvakę pašalinant galimas nuosėdas.

Patikrinti ir sugražinti teisingą atstumą tarp ekektrodų.

Sumontuoti atgal žvakę ir su tam skirtu raktu pri-veržti iki dugno.

Elektrodų perdegimo arba izoliatoriaus gedimo atveju, bei kas 100 valandu veikimo, žvakė turi būti pakeista į kitą analogišką žvakę.

DÈMESIO!

Jeigu grandiné néra gerai a kontrsmūgio galimybė

Jeigu galandama specializuotame centre, tai gali būti daroma tam tikrais jrenginiais, kurie užtikrina minimalų medžiagos šalinimą ir vienodą galandymą visoms pjovimo detalėms.

Jeigu operaciją vykdo pats vartotojas, grandinė galandama specialia apskrita dilde, kurios diametras yra specifikuojamas kiekvienam grandinės tipui (žr. “Grandinės priežiūros lentelė”), be to, reikia gerų įgūdžių ir patirties, kad būtų išvengta pažeidimų pjovimo detalėms.

Kad būtų išgaląsta grandinė (Pav. 25):

KARBIURATORIAUS REGULIAVIMAS

Karbiuratorius fabrike yra sureguliuotas tokiu būdu, kad būtų galima išgauti geras ekspoatacines savybes kiekvienoje naudojimo situacijoje, su minimaliu kenksmingų dujų išskyrimu, atsižvelgiant į įstatymų nustatytas normatyvas.

Nepakankamos eksploatacijos atvejais, visų pirmiausia reikia patikrinti ar grandinė laisvai juda ir strypas nėra dalinai pažeistas, taigi kreiptis į jrenginio pardavėją karbiuratoriaus ir variklio patikrini-mui.

- Minimalaus greičio reguliavimas

• Išjungti variklj, išlaisvinti grandinės stabdį ir gerai užblokuoti strypą su grandine, suveržta reikiamoje pozicijoje, užsitikrinant, kad grandinė lengvai nenuslystų.
• ltempti grandinę, jeigu ji susilpnėjusi.
• İtvirtinti dildę i reikiamą kreiptuvą bei i dantuko ertmę, išlaikant tą patį nuolydį pjovimo detalės atžvilgiu.
• Padaryti tik keletą judesių dilde, ypač į priekį, ir pakartoti operaciją visoms pjovimo detalėms su artais pačiais nuokrypiais (dešinės arba kairės).
• Pakeisti strypo poziciją ir pakartoti operaciją likusioms pjovimo detalėms.
• Patikrinti, ar ribojimo dantis neišsikiša už patikrinimo instrumento ir dildyti galimą išsikišimą plokščia dilde, užapvalinant profilj.
• Po galandymo pašalinti bet kokias dildymo žymes ir dulkes bei sutepti grandinę alyvos vone-lėje.

DÈMESIO!

Grandiné neturi judèti su

varikliui veikiant minimaliu greičiu. Jeigu granGrandinę reikia pakeisti, kai:

dinė juda varikliui veikiant minimaliu greičiu, reikia susisiekti su jūsų Pardavėju. Taisyklingam variklio sureguliavimui.

• Pjovimo įtaiso ilgis sumažėja 5 mm ar mažiau;
• Nareliai ant kniedžių pernelyg atsilaisvinę.

Grandinės priežiūra

DÉMESIO!

Šio įrenginio grandinės ir strypo patvirtinti charakteristiniai duomenys yra p

žymėti “CE atitikimo deklaracija”. Saugumo pagrindais nenaudoti kitokio tipo grandinės bei strypo.

Lentelėje nurodyti skirtingų grandinių aštrinimo būdų duomenys, taigi negalima naudoti kitokio grandinės nei jau nustatytos.

Grandinês eisena Ribojimo dainties lygis (a) Dildè diametras (d)
coliai mm	coliai mm coliai mm
3/8 Mini 9,32		0,018 0,45 5/32	4,0
0,325	8,25	0,026	0,65	3/16	4,8
3/8	9,32	0,026	0,65	13/64	5,2
0,404	10,26	0,031	0,80	7/32	5,6

STRYPO PRIEŽIŪRA (Pav. 26)

Kad būtų išvengta asimetrinio naudojimo, pata- riama periodiškai strypą išversti.

LAIKYMAS

Pabaigus kiekvieną darbo sesiją, kruopščiai išvalyti jrenginį nuo dulkių ir kitų liekanų, pataisyti arba pakeisti pažeistas dalis.

Kad strypo veiksmingumas būtų išlaikomas, reikia:

• Specialiu inžektoriumi sutepti pavaros krumpliaračio pagalvėles (jeigu yra).
• Specialiu gremžtuku (nepateiktas) išvalyti strypo griovelius.
  – Išvalyti tepimo angas.
• Plokščia dilde pašalinti atšaižas nuo šonų ir išlyginti nelygumus tarp kreiptuvų.

Irenginys turi būti laikomas sausoje vietoje, neatšiauriose klimatinėse sąlygose, su strypo taisiklingai sumontuotu gaubtu.

Strypą reikia pakeisti, kai:

ILGALAIKIS NENAUDOJIMAS

SVARBU

Jeigu numatomas jrenginio

nenaudojimo laikas viršija 2 – 3 mėnesius, reikia atlikti kai kuriuos veiksmus išvengiant kliūčių pradedant darba po ilgo laiko, arba išliekančių nuostolių varikliui.

• griovelių gylis yra mažesnis už tempimo narelių aukštį (kurie niekuomet neturi siekti dugno;
• kreiptuvo juostos vidinė sienelė yra nudėvėta taip, kad grandinę lenkia į šoną.

- Sandèliavimas

YPATINGI VEIKSMAI

Kiekviena nejtraukta šiame vadovėlyje priežiūros – oparacija turi būti atlikta tik pas įrenginio pardavėją.

Operacijos atliktos neatinkamose struktūrose arba nekvalifikuotų asmenų įtraukia garantinės formos nutraukimą.

Prieš padedant prietaisą:

• Atsukti dvi veržles, išmontuoti karterj bei nuimti grandinę ir strypą.
  – Ištuštinti alyvos bakelj, pripilti maždaug 100-120 ją. cc specifinio valiklio skysčio ir atgal uždėti kamštį.
• Sumontuoti atgal karterj, neveržiant varžlių
• Užvesti jrenginį ir palikti pagreitintą akceleruotą variklj iki kol išsieikvos visas valiklis.

- Pajungti variklj minimaliu režimu ir leisti, kad jren-Sugrjžimas prie veiksmo ginys dirbtų kol nebus išeikvotas visas bakelyje esantis degalų kiekis. Irenginio sugražzinimas prie v

- Atvėsus įrenginiui, nuimti žvakę.

- Žvakės angą jpilti šaukštelį alyvos (naujos) skirtą 2 fazių varikliams.

- Keletą kartų patraukti užvedamają rankenėlę taip išskirstant cilindre alyvą.

- Sumontuoti žvakę stūmokliu iki užgesimo (matoma žvakės angoje kada stūmoklis pasiekia galutinį tašką).

Irenginio sugražzinimas prie veikimo:

Išimti žvakę.

• Patraukti keletą kartų užvedamają rankenėlę taip pašalinant alyvos perteklių.
• Patikrinti žvakę kaip tai aprašyta skyriuje “Žvakės kontroliavimas”
• Parengti jrenginj kaip tai nurodyta skyriuje "Pa-siruošimas darbui".

9. GEDIMŲ NUSTATYMAS

KLIÜTIS TIKÉTINOS PRIEŽASTYS PATAISYMAS

1) Variklis neužsiveda arba neišlieka veikmingas	- Netaisyklinga užvedimo procedūra	- Laikytis instrukciju (žiūr. str. 6)
	- Nešvari žvakė arba tarp elektrodų netinkamas atstumas	- Patikrinti žvakę (žiūr.str. 8)
	- Užkimštas oro filtras	- Purvina žvakė arba netaisiklingas atstumas tarp elektrodų (žiūr. str. 8)
	- Karbiuracijos problemos	- Susisiekti su pardavėju
2) Variklis užsiveda, bet su maža galia	- Užkimštas oro filtras	- Purvina žvakė arba netaisiklingas atstumas tarp elektrodų (žiūr. str. 8)
	- Karbiuracijos problemos	- Susisiekti su pardavėju
3) Variklis netaisiklingai veikia arba neturi galios	- Nešvari žvakė arba tarp elektrodų netinkamas atstumas	- Patikrinti žvakę (žiūr. str. 8)
	- Karbiuracijos problemos	- Susisiekti su pardavėju
4) Variklis skleidžia per daug dūmų	- Neteisinga mišinio kompozicija	- Mišinio paruošimas pagal instrukcijas (žiūr. str. 5)
	- Arbiuracijos problemos	- Susisiekti su pardavėju
5) Neprateka alyva	- Blogos kokybės alyva	- Ištuštinti ir išvalyti bakelį, ir kanal su valomuoju skysčiu, ir pakeisti alyvą
	- Užkimštos sutepimo angelės	- Valyti

10. AKSESUARAI

Lentelėje pateikiamas visų galimų kombinacijų tarį strypo ir grandinės aksesuarų sarašas, su nuorodomis kiekvieno prietaiso naudojimui, pažymėtais simboliu “*”.

DÈMESIO!

aro pasirinkimas, aplikavimas ir strypo arba

ograndinės naudojimas yra naudotojo pilna autonomija atliekami veiksmai, tuo pačiu ir pri- siimama atsakomybė už sudarytus nuosto- lius. Dvejonių arba mažo kiekvieno strypo arba grandinės pažinimo atveju, reikia susisiekti su asmeniniu pardavėju arba su specializuotu sodininkystės centru.

Strypo ir grandinės kombinacijos

Žingsnis	STRYPAS			GRANDINĖ	Modelis
Colis	Ilgis Colis / cm	Griovelio Plotis Colis / mm	Kodas Kodas		36 43 46 52
3/8"	14" / 35 cm	0,050"/1,3mm	118800623/0	4113703	*
325"	15" / 38 cm	0,058"/1,5mm	118800624/0	4113724		*	*
325"	18" / 45 cm	0,058"/1,5mm	118800625/0	4113722			*	*

Cienījamais Pircēj,
