NÁVOD K OBSLUZE DirectPrecision 1400 Vision CECOTEC

CZ • Kódování obsažené v tomto návodu je generické a platí pro všechny kódové varianty spotřebiče.

Před použitím výrobku si pečlivě přečtěte následující pokyny. Uschovejte si tento návod k obsluze pro budoucí použití nebo pro nové uživatele.

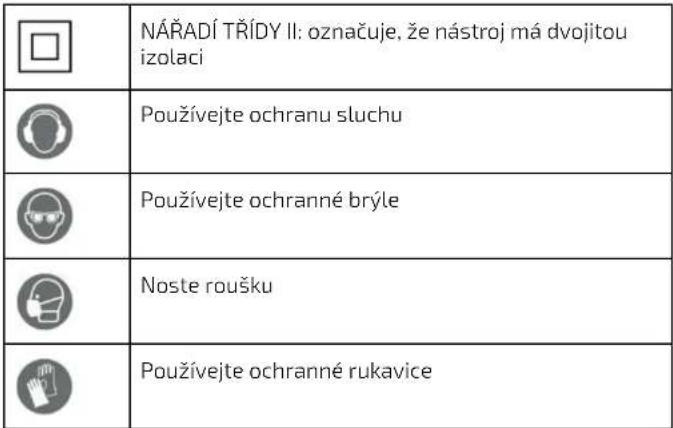

V této příručce a/nebo na nářadí se používají následující symboly. Před použitím nářadí se ujistěte, že rozumíte jejich významu.

Ikona Význam
	VAROVÁNÍ: Označuje potenciálně nebezpečnou situaci.
	PŘEČTĚTE SI NÁVOD K POUŽITÍ: Znamená, že si uživatel musí před použitím nářadí přečíst návod k obsluze.

Obecné bezpečnostní pokyny pro elektrické nářadí

⚠️ VAROVÁNÍ. Přečtěte si všechna varování před nebezpečím, pokyny, ilustrace a specifikace dodané s tímto elektrickým nářadím. Nedodržení těchto pokynů může vést k úrazu elektrickým proudem, požáru a/nebo vážnému zranění.

Uschovejte si všechna varování a pokyny týkající se nebezpečí pro budoucí použití.

Termín „elektrické nářadí“ použitý v následujících varováních před nebezpečím se vztahuje na elektrické nářadí připojené k síti (sítový kabel) a elektrické nářadí napájené z baterií (bez napájení ze sítě).

Bezpečnost na pracovišti

a. Udržujte své pracovní místo čisté a dobře osvětlené. Nepořádek nebo tmavé prostory mohou vést k nehodám.
b. Nepoužívejte elektrické nářadí v prostředí s nebezpečím výbuchu, kde se vyskytují hořlavé kapaliny, plyny nebo prášky. Elektrické nářadí produkuje jiskry, které mohou zapálit prášky nebo páry.
c. Při používání elektrického nářadí držte děti a jiné osoby v dostatečné vzdálenosti od svého pracovního prostoru. Rozptýlení může způsobit ztrátu kontroly nad elektrickým nářadím.

Elektrická bezpečnost

a. Zástrčka elektrického nářadí musí odpovídat použité elektrické zásuvce. Jakékoli úpravy zástrčky jsou zakázány. Nepoužívejte adaptéry s elektrickým nářadím, které má uzemnění. Neupravené zástrčky snižují riziko úrazu elektrickým proudem.
b. Nedotýkejte se uzemněných částí, jako jsou potrubí, radiátory, sporáky a ledničky. Riziko úrazu elektrickým proudem je vyšší, pokud je vaše tělo v kontaktu se zemí.
c. Nevystavujte elektrické nářadí dešti ani vlhku. Pokud se do něj dostanou určité kapaliny, hrozí nebezpečí úrazu elektrickým proudem.
d. Nepoužívejte napájecí kabel nesprávně. Nepoužívejte napájecí kabel k prénášení nebo zavěšení elektrického nářadí a netahejte za něj, abyste jej odpojili ze zásuvky. Udržujte napájecí kabel mimo dosah tepla, oleje, ostrých

rohů nebo pohyblivých částí. Poškozený nebo zamotaný napájecí kabel může způsobit úraz elektrickým proudem.

e. Při práci s elektrickým nářadím venku používejte pouze prodlužovací kabely vhodné pro venkovní použití. Použití prodlužovacího kabelu vhodného pro venkovní použití snižuje riziko úrazu elektrickým proudem.
f. Pokud je nezbytné používat elektrické nářadí ve vlhkém prostředí, musí být připojeno přes proudový chránič (RCD). Použití proudového chrániče snižuje riziko úrazu elektrickým proudem.

Osobní bezpečnost

a. Při práci s elektrickým nářadím budte opatrní a používejte zdravý rozum. Nepoužívejte elektrické nářadí, pokud jste unavení nebo po požití drog, alkoholu či léků. Nepozornost při používání elektrického nářadí může způsobit vážné zranění.
b. Používejte osobní ochranné prostředky. Vždy používejte ochranu očí. Riziko zranění se výrazně snižuje používáním vhodných ochranných prostředků, jako je protiprachová maska, bezpečnostní obuv s protiskluzovou podrážkou, ochranná přilba nebo ochrana sluchu.
c. Zabraňte náhodnému spuštění. Před zapojením elektrického nářadí do zásuvky a/nebo při vkládání baterie, při balení a při přenášení se ujistěte, že je vypnuté. Přenášení elektrického nářadí za vypínač nebo zapínání zapnutého nářadí může vést k nehodě.
d. Před připojením elektrického nářadí odstraňte veškeré klíče nebo jiné seřizovací nástroje. Klíč nebo jiný seřizovací nástroj

ponechaný na rotující části může při provozu elektrického nářadí způsobit zranění.

e. Vyhýbejte se riskantním polohám. Pracujte na pevném povrchu a neustále udržujte rovnováhu. To vám umožní lépe ovládat elektrické nářadí v případě neočekávané situace.
f. Noste vhodné pracovní oblečení. Nenoste volné oblečení ani šperky. Udržujte vlasy a oblečení v dostatečné vzdálenosti od pohyblivých částí. Volné oblečení, dlouhé vlasy a šperky se mohou zachytit o pohyblivé části.
g. Pokud jsou k dispozici zařízení pro připojení systémů pro odsávání a sběr prachu, ujistěte se, že jsou správně připojena a používána. Používání tohoto zařízení snižuje rizika spojená s prachem.
h. Nenechte se obeznámeností získanou častým používáním elektrického nářadí vést k uspokojení se současným stavem a ignorování bezpečnostních pravidel pro práci s nářadím. Nedbalý zásah může během zlomku vteřiny způsobit vážné zranění.

Používání a opatrné zacházení s elektrickým nářadím

a. Nepřetěžujte elektrické nářadí. Používejte správné elektrické nářadí pro danou aplikaci. Se správným elektrickým nářadím můžete pracovat lépe a bezpečněji v rámci specifikovaného rozsahu výkonu.
b. Nepoužívejte elektrické nářadí, pokud je vypínač vadný. Elektrické nářadí, které nelze zapnout nebo vypnout, je nebezpečné a musí být opraveno.
c. Před prováděním jakýchkoli úprav, výměnou příslušenství nebo uložením elektrického nářadí odpojte elektrické nářadí

ze zásuvky a/nebo vyjměte vyjímatelnou baterii. Toto opatření snižuje riziko náhodného zapnutí elektrického nářadí.

d. Uchovávejte elektrické nářadí mimo dosah dětí. Nedovolte, aby elektrické nářadí používaly osoby, které nejsou s jeho používáním obeznámeny, nebo si nepřečetly tyto pokyny. Elektrické nářadí používané nezkušenými osobami je nebezpečné.
e. Pečujte o elektrické nářadí a příslušenství. Zkontrolujte vyrovnání pohyblivých částí, zda nejsou poškozené a zda nedošlo k dalšímu poškození, které by mohlo ovlivnit provoz elektrického nářadí. Pokud je elektrické nářadí poškozené, musí být před použitím opraveno. Mnoho nehod je způsobeno špatně udržovaným elektrickým nářadím.
f. Udržujte nástroje čisté a ostré. Správně udržované nástroje se snáze ovládají a ovládají.
g. Používejte elektrické nářadí, příslušenství, nástavce atd. v souladu s těmito pokyny a s ohledem na pracovní podmínky a prováděný úkol. Používání elektrického nářadí k jiným účelům, než ke kterým bylo určeno, může být nebezpečné.
h. Rukojeti a úchopné plochy udržujte suché, čisté a bez oleje a maziva. Kluzké rukojeti a úchopné plochy brání bezpečné manipulaci a ovládání elektrického nářadí v neočekávaných situacích.

Servis

a. Vaše elektrické nářadí by měl opravovat pouze kvalifikovaný odborník, který by používal pouze originální náhradní díly. Pouze tak zajistíte bezpečnost vašeho elektrického nářadí.

Bezpečnostní pokyny pro okružní pily

Postupy řezání

1. NEBEZPEČÍ: Nedotýkejte se řezné plochy a kotouče. Nedominantní ruku držte na pomocné rukojeti nebo na krytu motoru. Pokud držíte pilu oběma rukama, nemůžete se o kotouč pořezat.
2. Nevkládejte ruku pod obrobek. Ochranný kryt vás neochrání před kotoučem pod obrobkem.
3. Upravte hloubku řezu podle tlouštky obrobku. Kotouč by měl zasahovat pod obrobek méně než po celou plochu zubů.
4. Během řezání nikdy nedržte obrobek v rukou ani na klíně. Upevněte obrobek na stabilní plošinu. Během provozu je nezbytná správná opora, aby se minimalizovalo vystavení těla, zaseknutí kotouče nebo ztráta kontroly.
5. Při práci, u které by se řezný nástroj mohl dostat do kontaktu se skrytými elektrickými vodiči, držte elektrické nářadí za izolované rukojeti. Kontakt s vodiči pod napětím může uvést do pohybu kovové části a způsobit úraz elektrickým proudem.
6. Při podélných řezech vždy používejte paralelní nebo rovné vodítko. Tím se zlepší přesnost řezu a sníží se riziko

zaseknutí pilového kotouče.

1. Vždy používejte pilové kotouče se správnou velikostí a tvarem (diamantové/kulaté) otvory pro upínací otvory. Kotouče, které neodpovídají montážnímu mechanismu pily, se vychýlí a způsobí ztrátu kontroly.
2. Nikdy nepoužívejte poškozené nebo nesprávné podložky či šrouby. Podložky a šrouby na kotouči byly speciálně navrženy pro vaši pilu pro optimální výkon a bezpečný provoz.

Příčiny zpětné reakce a varování před ní

• Zpětný ráz je náhlá reakce na zablokovaný, zablokovaný nebo špatně vyrovnaný pilový kotouč, která způsobí, že se pila nekontrolovatelně zvedne a vymrští se z obrobku směrem k obsluze.
• Když se nůž zasekne nebo zasekne v důsledku zavíráni drážky, nůž se zastaví a reakce motoru rychle pohání jednotku směrem k obsluze.
• Pokud se čepel během řezání zkroutí nebo se vychýlí, zuby na zadní hraně čepele se mohou zarýt do horního povrchu dřeva, což způsobí, že čepel vyskočí z drážky a vyletí směrem k obsluze.

Zpětný ráz je výsledkem nesprávného použití pily a/nebo nesprávných provozních postupů či podmínek a lze mu předejít přijetím níže uvedených vhodných opatření:

- Uchopte pilu pevně oběma rukama a paže umístěte tak, abyste odolali zpětnému rázu. Postavte se tělem po obou stranách kotouče, ale ne v jedné linii s ním. Zpětný ráz by mohl způsobit zpětný ráz pily, ale obsluha může tyto síly kontrolovat přijetím vhodných opatření.

• Pokud se kotouč zasekne nebo je řez z jakéhokoli důvodu přerušen, uvolněte spoušť a držte pilu v materiálu, dokud se kotouč úplně nezastaví. Nikdy se nepokoušejte pilu vytáhnout z obrobku ani ji stahovat zpět, dokud se kotouč stále pohybuje; jinak může dojít k zpětnému rázu. Zjistěte příčinu zaseknutí kotouče a provedte nápravná opatření.
• Při obnovení řezání obrobku vycentrujte pilový kotouč v řezu tak, aby se zuby pily nezařezávaly do materiálu. Pokud se kotouč zasekne, může opětovné spuštění pily způsobit jeho vyklouznutí z obrobku nebo prudký zpětný ráz.
• Při použití velkých panelů používejte podpěry, abyste minimalizovali riziko zaseknutí kotouče a zpětného rázu. Velké panely mají tendenci se prohýbat pod vlastní vahou. Panel by měl být podepřen z obou stran zespodu, poblíž linie řezu a poblíž okraje panelu.
• Nepoužívejte tupé nebo poškozené pilové kotouče. Tupé nebo nesprávně umístěné pilové kotouče způsobují úzký řez, který způsobuje nadměrné tření, zasekávání kotouče a zpětný ráz.
• Zajišťovací páky pro nastavení hloubky a úkosu musí být před řezáním bezpečně zajištěny. Pokud se nastavení kotouče během řezání posune, může to způsobit jeho zaseknutí a zpětný ráz.

Funkce spodního ochranného krytu

- Před každým použitím zkontrolujte, zda je spodní kryt bezpečně uzavřen. Nepoužívejte pilu, pokud se spodní kryt volně nepohybuje a ihned se nezavírá. Nikdy spodní kryt nezajišťujte ani neuvazujte v otevřené poloze. Pokud pila

náhodou spadne, spodní kryt se může ohnout. Zvedněte spodní kryt pomocí zasouvací rukojeti a ujistěte se, že se volně pohybuje a nedotýká se kotouče ani žádné jiné části v žádném úhlu a hloubce řezu.

• Zkontrolujte funkci pružiny spodního ochranného krytu. Pokud kryt a pružina nefungují správně, je nutné je před použitím opravit. Spodní ochranný kryt nemusí správně fungovat kvůli poškozeným dílům, lepkavým usazeninám nebo nahromadění nečistot.
• Spodní kryt lze ručně zatáhnout pouze pro speciální řezy, jako jsou ponorné řezy a kombinované řezy. Zvedněte spodní kryt zatažením rukojeti a jakmile kotouč vnikne do materiálu, měl by se spodní kryt uvolnit. Pro všechny ostatní řezací operace by se spodní kryt měl ovládat automaticky.
• Před položením pilového kotouče na pracovní stůl nebo podlahu se vždy ujistěte, že spodní kryt zakrývá kotouč. Nechráněný kotouč může způsobit, že se pila bude kývat dozadu a řeže vše, co jí stojí v cestě. Všimněte si, jak dlouho trvá, než se kotouč po uvolnění spínače zastaví.

Další bezpečnostní pokyny

• Nedotýkejte se odhazovače třísek. Mohli byste se zranit o rotující části.
• Nepracujte s pilou nad hlavou. Tímto způsobem nebudete mít dostatečnou kontrolu nad elektrickým nářadím.
• Použijte vhodné skenovací zařízení k detekci skrytých vodičů nebo potrubí nebo se obraťte na dodavatele energií. Kontakt s elektrickými vodičí může způsobit požár nebo úraz

elektrickým proudem. Poškození plynového potrubí může způsobit výbuch. Proražení vodovodního potrubí může způsobit škody na majetku.

• Během provozu držte elektrické nářadí pevně oběma rukama a udržujte bezpečnou polohu. Používání obou rukou umožňuje bezneč něiší práci s elektrickým nářadím
• Nepoužívejte elektrické nářadí ve stacionární poloze. Není určeno k použití se stolní pilou.
• Při práci s nástrojem jej vždy pevně držte oběma rukama a zaujměte bezpečný postoj. Obsluha elektrického nářadí je bezpečnější při použití obou rukou.
• Při zapichovacím řezu, který není proveden v pravém úhlu, zajistěte vodicí desku pily proti bočnímu pohybu. Boční posunutí může vést k zaseknutí pilového kotouče a zpětnému rázu.
• Zajistěte obrobek. Obrobek držený upínacími zařízeními nebo ve svěráku je držen mnohem bezpečněji než ručně.
• Před odložením stroje vždy počkejte, až se úplně zastaví. Vložený nástroj se může zaseknout a způsobit ztrátu kontroly nad elektrickým nářadím.
• Nepoužívejte pilové kotouče z rychlořezné oceli HSS. Tyto typy pilových kotoučů se mohou snadno zlomit.
• Neřežte železné kovy. Žhavé třísky mohou zapálit odsávací systém.
  • Nasadte si protiprachovou masku.
• Nikdy nepoužívejte stroj s poškozeným kabelem. Nedotýkejte se poškozeného kabelu a pokud se kabel během

provozu poškodí, odpojte jej ze sítě. Poškozené kabely zvyšují riziko úrazu elektrickým proudem.

1. Součásti a komponenty

Obrázek 1

1. Mango
2. Zapnuto/Vypnuto
3. Tlačítko zámku pro vypínač

4. Aretační páka pro nastavení hloubky řezu

5. Napájecí kabel

6. Báze

7. Aretační páka nastavení pokosu

8. Zajišfovaci šroub pro paralelní doraz

9. Stupnice úhlu pokosu

10. Přídavná rukojeť

11. Chranič čepele

12. Pilový list

13. Klíč na pilový kotouč

14. Připojení pro odsávání pilin

15. Skříň motoru

16. Paralelní doraz

17. Šroub pro zajištění pilového kotouče

18. Příruba

19. oscilační chráníč

20. Páka pro oscilační ochranný kryt

Poznámka:

Obrázky v této příručce jsou schematické a nemusí přesně odpovídat produktu.

2. Před použitím

• Tento spotřebič je dodáván v obalu, který jej chrání během přepravy. Vyjměte spotřebič z krabice. Originální krabící a dolší balící materiály můžete uschovat na bezpečném místě, abyste zabrální poškození spotřebiče v případě jeho budoucí přepravy. Pokud chcete originální obal zilkvidovat, ujistěte se, že jste všechny položky rádně recyklovať.
• Ujistěte se prosím, že všechny díly a komponenty jsou součástí dodávky a v dobrém stavu. Pokud některé chybí nebo jsou poškozené, okamžitě kontaktujte oficiální technickou podíporu společnosti Cecotec.

Obsah krabice:

Kotoučová pila
2 disky
Paralelní vodítko
- Tento návod k obsluze

ČEŠTINA

- Neodstraňujte sériové číslo z produktu, abyste zachovali řádnou sledovatelnost vašeho zařízení v případě, že byste požádali o pomoc.

3. Montáž

Připojovací sestava pro odsávání

Zasuňte konektor do zařízení, jak je znázorněno na obrázku 2.

Nastavení hloubky řezu

Obr.

• Uvolněte rukojeť na zadní straně ochranného krytu pro nastavení hloubky řezu (4).
• Umistěte základnu rovně pily na povrch obrobku, který chcete řezat. Zvedněte pílu, dokud nedosáhnete požadované hloubky řezu (a).
• Pro nastavení hloubky řezu (4) znovu zajistěte rukojel. Ujistěte se, že je pevně upevněna.

Nastavení úhlu pokosu

Obr. 4

• Standardní přednastavený úhel mezi základnou pily (6) a kotoučem (12) je 90°. Tento úhel můžete upravlt pro provádění šikmých řezů.
  Uvolněte zajištovací páku nastavení pokosu (7) na prední straně základny pily.
  Nastavte úhel řezu na přibližné 45° a přitom sledujte stupnici úhlu řezu (9).
  Znovu zajistěte aretační páku nastavení pokosu (7). Ujistěte se, že je bezpečně upevněna.

Odsávání prachu a třísek

• Přípojte vhodný vysavač k otvoru pro odsávání třísek (14) kotoučové pily (vysavač není součástí dodávky). Tím se zajistí vynikající odsávání prachu z obrobku a ochrání se tak jak zařízení, tak vaše zdraví. Pracovní prostor bude také čistší a bezpečnější.
• Prach vznikající při práci může být nebezpečný.

Důležité! Použitý vysavač musí být vhodný pro daný materiál obrobku.

- Ověřte, zda jsou všechny díly správně připojeny.

Paralelní doraz

Obr. 5

• Pro provádění rovnoběžných řezů použiljte paralelní doraz (16).
• Povolte pojistný šroub paralelního dorazu (8) na základně pily (6).

ČEŠTINA

• Pro sestavení zasuňte paralelní doraz (16) do vodítka (a) na základně pily (6).
  Upravte požadovanou vzdálenost a poté znovu utáhněte pojistný šroub (8).
• Použití paralelního dorazu: Umístěte paralelní doraz (16) naplocho na okraj obrobku a začněte řezat.

Důležitě! Provedte zkušební řez na odpadním kusu dřeva.

4. Provoz

Stroj je určen pro podělné a příčné řezy ve dřevě s rovnými Uniemí řezu, stejně jako pro pokosové řezy ve dřevě s pevnou oporou o obrobek. S vnodnými pilovými kotouči dokáže řezat i tenkostěnné neželezné kovy, jako jsou profily.

Práce se železnými kovy není povolena.

• Vždy držte kotoučovou pilu pevně.
- Oscilační ochranný kryt (19) se při kontaktu s obrobkem automaticky zasune.
- Nepoužívejte nadměrnou sílu! Okružní pilu tlačte dopředu jemně a rovnoměrně.
- Umistěte odřezek na pravou stranu kotoučové pily tak, aby široka část základny (6) podpírala celou plochu.
- Pokud sledujete nakreslenou čáru, veďte kotoučovou pilu podél odpovídající drážky.
Malé kusy dřeva před řezáním pevně zajistěte. Nikdy je nedržte rukou.
- Vždy dodržujte bezpečnostní pokyny a používejte ochranné brýle.
- Nepoužívejte vadné. prasklé nebo zlomené pilové kotouče.
- Nepoužívejte kabelové stahovací pásky, jejichž otvory neodpovidají otvorům v pilovém kotouči.
- Nezpomalujte pilový kotouč rukou ani bočním tlakem.
Ujistěte se, že se ochranný kryt nezasekne a po každém použití se vrátí do původní polohy.
- Před použitím kotoučové pily zkontrolujte funkci oscilačního krytu s odpojenou zástrčkou ze zásuvky.
- Ujistěte se. že všechna bezpečnostní zařízení, jako je kryt otočného mechanismu, příruby a serizovací zařízení, jsou v dobrém stavu a rádně zajištěna.
- Připojte vhodný systém odsávání prachu k konektoru pro odsávání pilin (14). Ujistěte se, že je správně připojen.
- Nezamykejte pohyblivý otočný kryt v zatažené poloze, když je pila v provozu.

Důtežité: Před jakoukoli prací na okružní pile vždy odpcjte napájecí kabel.

ČEŠTINA

Používání kotoučové pily

Nastavte hloubku řezu, úhel řezu a doraz.
- Ujistěte se, že není stisknutý vypínač (2). Teprve poté zapojte zařízení do vhodné zásuvky.
- Nezapinejte kotoučovau pilu, dokud nepřipevníte pilavý kotouč
- Umístěte základnu pily naplocho na obrobek, který chcete řezat. Pilový kotouč by se neměl dotýkat obrobku.
- Držte kotoučovou plu pevně oběma rukama.

Zapnuto/Vypnuto

Obr. 6

Zapnutí:

1. Současně stiskněte tlačitko zámku (3) a vypínač (2).
2. Nechte pilový kotouč zrychlít na maximální rychlost. Poté jemně posouvejte kotouč poděl linie řezu a vyvíjejte jen lehký tlak.

Vypanutí:

1. Uvolněte tlačitko zámku a vypínač
2. Pokud uvolnite rukojeć, zařízení se automaticky vypne, čímž se zabráni nechtěněmu spuštění.
3. Při práci s nástrojem dbejte na to, abyste nezakrývali ani neblokovali větrací otvory.
4. Po vypnutí pilového kotouče nezpomalujte jeho bočním tlakem.

Dúležité Neopouštějte stroj, dokud se pilový kotouč úplně nezastaví

Důležité! Provedte zkušební řez na odpadním kusu dřeva.

Výměna pilového kotauče

Obr. 7

Důležitél. Před jakoukoli prací na okružní plle vždy odpojte napájecí kabel.

• Používejte pouze pilové kotouče stejného typu, jaké były dodány s touto okružní pilou. Poradte se s prodejcem.
  K výměně pilového kotouče použijte klíč na pilový kotouč (13).
  Důležité. Ruční okružní pila se nesmí provozovat s vloženým klíčem na pilový kotouč (13).

Kroky pro změnu listu:

ČEŠTINA

1. Povolte upínací šroub pilového kotouče (17) pomocí příslušného klíče (13).
2. Posuňte zpět a zajistěte ochranný kryt (19) odpovídající pákou (20).
3. Sejměte přírubu (18) a pilový kotouč (12) směrem dolů.
4. Vyčistěte přirubu a vložte nový pilový kotouč, příčemž doejte na směr otáčení vyznačený šipkami na ochranném krytu a kotouči.
5. Pevně uláhněte upínací šroub pilového kotouče (17) a zkontrolujte, zda se volně oláčí.
6. Před zapnutim pily se ujistěte, že je kotouč správně nainstalován, že pohyblivé části fungují hladce a že jsou všechny šrouby řádně utaženy.

5. Čištění a údržba

Pred zahájením jakýchkoli čisticích prací vždy odpojte hlavní napájecí kabel.

Čištění

• Udržujte všechna bezpečnostní zařízení, větrací mřížky a kryt motoru co nejvíce bez nečistot a prachu. Zařízení očistěte čistým hacříkem nebo jej vyťoukněte nízkotlákým stlačeným vzduchem.
• Doporučujeme přístroj vyčistit ihned po každém použití.
• Přístroj pravidelně čistěte vlhkým hadříkem a trochou jemného mýdla. Nepoužívejte čistící prostředky ani rozpouštědia, protože by mohly poškodit plastové části. Dbejte na to. aby se dovnitř přístroje nedostala voda.

Uhlíkové kartáče

• V případě nadměrného jiskření nechte uhlíkové kartáče zkontrolovat pouze kvalifikovaným elektrikářem.
  Důležité! Uhlíkové kartáče by neměl vyměňovat nikdo jiný než kvalifikovaný elektrikář.

Údržba

V zařízení nejsou žádné součásti, které by vyžadovaly dodatečnou údržbu.

1. Řešení problémů

Problém	Možná příčina	Možné řešení
Pila se nezapne.	Zástrčka je odpojena nebo vypinac' není zapnutý.	Zkontroulje připojení zástrčky a spinalně.
Pilový list se neotáčí.	Kříclo je nesprávně nainstačováno nebo je šroub uvolněný.	Rádně upevněte čepel a utáhněte šroub.
Nepravidelný střih.	Tupá nebo špatně vyrovnaná čepel.	Vyměňte nebo znovu zarovnějte list.
Nadměrné generování jisker.	Opotřebované uhľkové kartáče.	technickou podporu společností Čecotec.
Nadměrné vibrace.	Poškozený nebo nevyvážený pilový kotouč.	Vyměňte pilový kotouč.

ČEŠTINA

Neúřinné odsávání prachu.	Zablokovaný odsávací konektor.	Vyčistěte odsávací konektor.
Přehřátí motoru.	Diouhociobé používání nebo zablokované větrání.	Nechte motor vychladnout a ujištěte se, že jsou větrací otvory volné.

7. Recyklace elektrických a elektronických zařízení

Tento symbol označuje, že v souladu s platnými předpisy musí být výrobek a/nebo baterie likvidovány odděleně od domovního odpadu. Po skončení životnosti výrobku je nutně baterie vyjmout a odvézt na sběrné místo určené místními úřady.

Pro podrobné informace o nejvhodnějšim způsobu likvidace elektrických a elektronických zařízení

a/nebo príslušných baterii by se měl spotřebitel obratit na místní úřady.

Dodržování výše uvedených pokynů pomůže chránit životní prostředí.

Informace o národních systémech recyklace obalů a jejich označování naleznete na našich webových stránkách.

8. Autorská práva

Práva duševního vlastníctví k textům v této príručce patří společnosti CECOTEC INNOVACIONES, SL Všechna práva vyhrazena. Obsah této publikace nesímítý at už zcela nebo zčásti, reprodukován, ukládán do vyhladávazího systému, přenášen ani distr buovan žádnými prostředky (elektronickými, mechanickými, kopirováním, nahráváním nebo podobnými) bez predchozího pisemného souhlasu společnosti CECOTEC INNOVACIONES, SL

9. Zjednodušené prohlášení EU o shodě

Společnost Cecotec Innovaciones timto prohlážuje. že tento výrobek splňuje základní požadavky a další příslušná ustanovení platných předpisů Evropské unie. Tento výrobek byl navržen, vyroben a testován v souladu s požadovanými bezpečnostními a kvalitativními normami. Úplné znění prohlášení EU o shodě naleznete na násleoující webové adrese: https://cecotec.es/information/declaration-of-conformity

1. Technické specifikace

Odkaz	EU01 121352	EU01 121353	EU01 121354
Název produktu	DirectPrecision 1400 Vision	DirectPrecision 1600 Vision	DirectPrecision 1800 Vision TCT
Napčti sitě	230-240 V-/50 Hz
Absorbovaný výkon	1400 W	1600 W	1800 W
Rychlost bez zatížení	4800 min ^-1	5000 min ^-1	5000 min ^-1
Hloubka žezu při 90°	65 mm	63 mm	63 mm

ČEŠTINA

Hloubka řezu při 45°	43 mm	41 mm	41 mm
Pilový list	0.185 mm	0.185 mm	0.185 mm
Držák na listy	0.20 mm	0.20 mm	0.20 mm
Tloušťka plechu	2,4 mm	2,4 mm	2,4 mm
Třída ochrany	II.	II.	II.
Hmotnost	4,1 kg	4,2 kg	5,7 kg
Zvuk a vibrace
Hodnoty hluku a vibrací byly měřeny v souladu s normou EN 60745.Celkové hodnoty vilaraci (vektorový součet tří smění) stanovené v souladu s normou EN 60745.
Hladina akustického tlaku Lw	96,30 dB(A)	100.4 dB(A)	98 dB(A)
Nejistota Kw	3 dB(A)	3 dB(A)	3 dB(A)
Hladina akustického výkonu Lw	107,30 dB(A)	108.4 dB(A)	106 dB(A)
Nejistota Kw	3 dB(A)	3 dB(A)	3 dB(A)
Hodnota vibrační emise při Lw	4 295	1,729 m/’	3,41 m/’
Nejistota K	1,5 m/’	1,5 m/’	1,5 m/’

Dúležité!

Hodnota vibrací se liší v závislosti na použití elektrického nářadí a za výjimečných okolností může překročit stanovenou hodnotu.

Udržujte emise hluku a vibrace na minimu.

Technické specifikace se mohou změnit bez předchozího upozornění za účelem zlepšení kvality produktu.

Vyrobeno v Čině | Navrženo ve Španělsku

11. Záruka a technická podpora

Společnost Cecotec bude koncovému uživateli nebo spotřebitelí odpovídat za jakýkoli nesoulad se smlouvou, který existuje v době dodání produktu, a to v souladu s podmínkami a lhůtami stanovenými platnými předpisy.

Doporučuje se, aby opravy prováděli specializovaní pracovníci.

Pokud zjistíte problém s produktem nebo máte jakékoli dotazy, kontaktujte prosím oficiální technickou podporu společnosti Cecotec na telefonním čísle -34 96 321 07 28.

MAGYAR

MAGYAR

MAGYAR
