NÁVOD K OBSLUZE PF 80-18 PURE Mafell

Přečtěte si všechna bezpečnostní upozornění a pokyny. Zanedbání bezpečnostních upozornění a pokynů může způsobit zásah elektrickým proudem, požár a/nebo vážná zranění. Všechna bezpečnostní upozornění a pokyny si ponechejte pro pozdější použití.

OPOZORILO

Timto prohlašujeme, že stroj PF 80-18 splňuje pokyny uvedených směmic EU. Při plánování a sestavení byly využity uvedené normy. Za sestavení technických podkladů zodpovidá: Mafeli AG

SLO - ES izjava o skladnosti

S tem izjavljamo, da stroj PF 80-18 ustreza navedenim direktivam EU. Pri konstrukciji in izdelavi so uporabljeni našteti standardi. Za sestavo tehnične dokumentacije je pooblaščeno podjetje: Mafell AG

1 Vysvětlení značek 133
2 Údaje o výrobku 133
2.1 Údaje k výrobci 133
2.2 Informace o akumulátoru....133
2.3 Charakteristika stroje 133
2.4 Technické údaje 134
2.5 Emise 134
2.6 Rozsah dodávky 134
2.7 Užívání v souladu s jeho určením 135
2.8 Zbytková rizika 135
3 Bezpečnostní pokyny 135
4 Konstrukce 136
4.1 Zobrazené komponenty.... 136
5 Výbava / nastavení 137
5.1 Nabít akumulátor 137
5.2 Otočný akumulátor 137
5.3 Akumulátoru - Stav nabití a indikace signálu 137
5.4 Vložit akumulátor 137
5.5 Vyjmout akumulátor....138
5.6 Odsávání pilin....138
5.7 Výměna frézky 138
5.8 Výměna otočných desek 138
6 Provoz 139
6.1 Obecné informace 139
6.2 Zapnutí a vypnutí....139
6.3 Pracovní pokyny 139
6.4 Zarovnávací frézování 139
7 Servis a opravy....140
7.1 Stroj....140
7.2 Frézka 140
7.3 Uskladnění 140
7.4 Transport....140
7.5 Likvidace akumulátoru/baterie....140
8 Odstranění závad 141
9 Zvláštní příslušenství....142
10 Výkres rozložených částí a seznam náhradních dílů 142

1 Vysvětlení značek

Tento symbol je umístěn na všech místech, kde naleznete pokyny pro Vaši bezpečnost.

Nedodržování může mít za následek nejtěžší zranění.

Tento symbol označuje možnou nežádoucí situaci.

Pokud jí nebude zabráněno, může to poškodit výrobek nebo předměty v jeho okolí.

Tento symbol označuje tipy pro používání a ostatní užitečné informace.

2 Údaje o výrobku

ke stroji s pol. číslem 91F102

2.1 Údaje k výrobci

MAFELL AG, Beffendorfer Straße 4, D-78727 Oberndorf / Neckar, Telefon [phone], Fax [phone], E-Mail [e-mail]

2.2 Informace o akumulátoru

Prohlášení o shodě CE k akumulátoru najdete na naší internetové stránce www.mafell.com v zápatí pod Právní informace, Prohlášení o shodě.

2.3 Charakteristika stroje

Označení CE k dokumentaci shody se zásadními bezpečnostními požadavky a požadavky na ochranu zdraví podle přílohy I směrnice o strojních zařízeních

Pouze pro země EU

Nevyhazujte elektronářadí do domovního odpadu!

Podle evropské směrnice 2002/96/ES o starých elektrických a elektronických přístrojích a aplikace v národním právu musí být elektrická nářadí separována a odvezena k recyklaci, která je šetrná k životnímu prostředí.

Přečtěte si provozní návod. To snižuje riziko, že dojde ke zranění.

Chraňte akumulátor před horkem, nadměrným slunečným zářením, ohněm, mrazem, vodou a vlhkostí.

Chraňte sady akumulátorů před vlhkem!

Chraňte sady akumulátorů před ohněm!

Hrozí nebezpečí výbuchu!

CAS CORDLESS ALLIANCE SYSTEM

Cordless Alliance System (=CAS) je univerzální akumulátorový systém. Další informace najdete na www.cordless-alliance-system.com

2.4 Technické údaje

Druh motoru	bez kartáčů
Provozní napětí	18 V DC
Otáčky při volnoběhu	10000 min ^-1
Průměr odsávacího hrdla	35 mm
Průměr frézy	80 mm
Hmotnost bez akumulátoru	2,8 kg
Rozměry (š x d x v)	160 x 316 x 162 mm

2.5 Emise

Uvedené emise hluku byly naměřeny dle EN 62841-1 a je možné je použít pro srovnání elektrického nástroje s jiným nástrojem resp. pro předběžný odhad zátěže.

Nebezpečí

Emise hluku se mohou během skutečného používání elektrického nástroje lišit od uvedených hodnot, v závislosti na druhu a způsobu, jakým je elektrický nástroj používán, a především podle druhu obrobku, který je obráběn.

Z tohoto důvodu vždy používejte ochranu sluchu i v případě, že je spuštěný elektrický nástroj bez zátěže!

2.5.1 Údaje o hlukových emisích

Hodnoty hlukových emisí zjištěných podle EN 62841 činí:

Hladina hluku	L_PA = 90 dB (A)
Nejistota	K_PA = 3 dB (A)
Hladina akustického výkonu	L_WA = 98 dB (A)
Nejistota	K_WA = 3 dB (A)

Měření hluku bylo provedeno bez nástroje při volnoběhu.

2.5.2 Údaje o vibraci

Typické kmitání ruky a paže je nižší než 3,3 m/s².

2.6 Rozsah dodávky

Plošná fréza PF 80-18 kompletní s:

1 Frézovací hlava
1 hrdlo odsávání
2 obslužná nářadí
1 přepravní box
1 provozní návod
1 sešit „Bezpečnostní pokyny“

2.7 Užívání v souladu s jeho určením

Plošná fréza PF 80-18 je vhodná na plošné frézování a zarovnávání přesahujících materiálů přes rovné plochy z masivního dřeva nebo materiálů podobných dřevu.

Přitom musí stroj přiléhat základní deskou na rovných částech obrobku. Volné frézování rukou není dovoleno. (Nebezpečí zpětného rázu)

Používejte pouze přiložené nářadí.

Neodstraňujte bezpečnostní zařízení jindy, než za účelem vykonání výše popisovaných prací.

Jiné použití než výše uvedené není povoleno. Výrobce neručí za škodu, která vyplyne z takového jiného použití.

Aby bylo zajištěno použití stroje v souladu s určením, dodržujte provozní podmínky, podmínky údržby a servisní podmínky, které jsou předepsány firmou Mafell.

Používejte pouze originální sady akumulátorů Mafell / CAS a příslušenství.

2.8 Zbytková rizika

Nebezpečí

Při používání v souladu s určením a přes dodržování bezpečnostních ustanovení zůstávají z důvodu účelu použití určitá zbytková rizika, která mohou mít zdravotní následky.

• Zpětný ráz stroje.
• Dotýkat se frézovacího kotouče pod ochranným kroužkem.
• Dotýkat se frézovacího kotouče při otevřeném ochranném kroužku.
• Odložení stroje během dobíhání nástroje a následné nečekané pohyby stroje nebo zachycení předmětu.
• Zlomení a vymrštění nářadí nebo částí nářadí.
• Ovlivnění sluchu při déle trvajících pracích bez chrániče sluchu.
• Emise dřevěných prachů ohrožujících zdraví při déle trvajícím provozu bez odsávání.

3 Bezpečnostní pokyny

Nebezpečí

Dbejte stále následujících bezpečnostních pokynů a platných bezpečnostních ustanovení v dané zemi, kde je stroj používán! Přečtěte si také bezpečnostní pokyny uvedené v přiloženém sešitu 070500 „Bezpečnostní pokyny“ (dle normy 62841-1).

Všeobecné pokyny:

• Při práci, kdy může elektrický nástroj zasáhnout skryté elektrické vedení, držte elektrický nástroj pouze za izolovaný držák. Při kontaktu s vodivým vedením se mohou dostat pod napětí také kovové části zařízení a způsobit tak úder elektrickým proudem.
• Upevněte obrobek pomocí upínek nebo jiným způsobem ke stabilnímu podkladu. Pokud obrobek přidržujete pouze rukou nebo proti tělu, není dostatečně stabilní, což může vést ke ztrátě kontroly.
• Nikdy nepracujte bez ochranných zařízení, která jsou pro příslušný úkon předepsána, ani na stroji neměňte nic, co by mohlo omezit bezpečnost.
• Řidte se pokyny v kap. 6.4 pro zarovnávací frézování.
• Děti a mladiství nesmí stroj obsluhovat. Z toho jsou vyjmuti mladiství, pracující za dohledu odborníků, za účelem jejich vzdělávání.
• Neodkládejte stroj, než se nástroj dotočí.
• Chraňte stroj a akumulátory před vlhkostí!
• Nevhazujte akumulátory do ohně!
• Nepoužívejte defektní či deformované akumulátory!
• Akumulátory neotvírejte!
• Nedotýkejte se kontaktů akumulátorů ani je nezkratujte!

• Z defektních lithiových baterií může vytékat lehce žíravá, hořlavá kapalina! Pokud vyteče kapalina obsažená v baterii a dostane se do styku s pokožkou, opláchněte postižené místo okamžitě dostatečným množstvím vody. Pokud s kapalina z akumulátorů dostane do vašeho oka, vyplachujte ho dostatečným množstvím vody a neprodleně vyhledejte lékařskou pomoc!

• Před prováděním nastavení, změny vybavení, údržby či čištění vyjměte akumulátory ze zařízení.

• Ujistěte se, že je zařízení při vkládání akumulátorů vypnuté.
• Pokud je stroj uložen, transportován nebo uskladněn bez dohledu, vyjměte ze stroje akumulátor.

Pokyny pro použití osobních ochranných pomůcek:

• Při práci vždy používejte ochranu sluchu.
• Při práci vždy proto noste ochranné brýle.
• Při práci vždy používejte respirátor.

Pokyny k provozu:

• Nedávejte své ruce do oblasti řezu a na nářadí. Druhou rukou držte přídavné madlo na motorovém pouzdru.
• Nikdy nedržte obrobek rukou nebo přes nohu. Zabezpečte obrobek na stabilním podkladu, např. svorkami.
• Nepoužívejte nikdy poškozené nebo vadné podložné desky nebo vadné podložní šrouby.
• Držte stroj pevně oběma rukama a uveďte vaše paže do polohy, ve které odoláte silám vzniklým při zpětném rázu.
• Zkontrolujte, zda na obráběném kusu nejsou cizí předměty. Neřežte nebo nefrézujte nikdy ocelové díly.
• Vždy frézujte proti směru otáčení.
• Před uvedením do provozu zkontrolujte pevné usazení frézky a její bezvadný chod.
• Používejte pouze frézovací nástroje, které jsou schváleny pro ruční posuv. Používejte pouze přiložený nástroj nebo příslušný náhradní díl.
• Nesahejte pod ochranný kroužek.
• Ochranný kroužek otáčejte nahoru pouze při zarovnávacím frézování (viz kap. 6.4).
• Před výměnou nástrojů, seřizovacími a údržbovými pracemi a před odstraňováním poruch (k tomu se počítá také odstraňování sevřených třísek) vyjměte akumulátor.
• Před zapínáním zkontrolujte, zda je utažena fréza.

• Zapněte až tehdy, když bude stroj přiléhat k rovné ploše, která má být obráběna. Po práci vypněte stroj a zvedněte ho až, když je nástroj v klidovém stavu.

• Začněte s frézováním obrobku teprve tehdy, pokud frézka dosáhla plného počtu otáček.

• Zkontrolujte, zda na obráběném kusu nejsou cizí předměty. Nefrézujte kovové díly, např. hřebíky.
• Pracujte pouze tehdy, když je možné bezpečně přiložit základní desku.
• Volná práce rukou není povolena.
• Dřevěný prach vznikající při frézování ovlivňuje nutný výhled a částečně škodí zdraví. Stroj proto musíte při delším používání, pokud se nepracuje ve volném prostoru nebo dostatečně větraných místnostech, napojit na odsávání pilin.

Pokyny pro servis a opravy:

• Pravidelné čištění stroje, především nastavovacích zařízení a vodítek, představuje výrazný bezpečnostní faktor.
• Mohou být používány pouze originální náhradní díly a příslušenství MAFELL. Jinak nevzniká nárok na záruku a žádné ručení výrobce.

4 Konstrukce

4.1 Zobrazené komponenty

(viz obr. 1, 2, 4)

(1) Základní deska
(2) Ochranný kroužek
(3) Tlačitko aretace vřetena
(4) Rukojeť
(5) Oblast rukojeti
(6) Akumulátor
(7) Tlačítko spínače
(8) Frézovací hlava
(9) Otočné desky

5 Výbava / nastavení

5.1 Nabít akumulátor

Zkontrolujte, zda se shoduje jmenovité napětí akumulátoru s údaji na stroji.

Akumulátor a nabíječka jsou navzájem sladěné. Používejte pouze originální sady akumulátorů Mafell / CAS a nabíječky.

U nového stroje nabijte nejprve akumulátor.

Popis nabíjení najdete v návodu, který je dodávaný s nabíječkou.

Akumulátor je vybaven hlídáním teploty. To zajišťuje, že nabíjení akumulátoru probíhá pouze při teplotách mezi 0°C a 50°C. Tím je dosažena vysoká trvanlivost akumulátoru.

Podstatně kratší provozní doba po nabití akumulátoru indikuje, že je akumulátor opotřebován a musí být vyměněn.

Nebezpečí

Nebezpečí výbuchu

Chraňte akumulátor před horkem, ohněm a vlhkostí.

Nepokládejte akumulátor na topná tělesa a nevystavujte akumulátor po delší dobu silnému slunečnímu záření. Teploty nad 50°C akumulátoru škodí. Zahřátý akumulátor nechte před nabíjením vychladnout.

Optimální skladovací teplota leží mezi 10°C a 30°C.

Neotevírejte akumulátor a chraňte jej před nárazy. Udržujte akumulátor v suchu a chraňte jej před mrazem.

Nebezpečí

Při uchovávání akumulátoru mimo nabíječku zakryjte kontakty. V případě zkratu při kovovém přemostění hrozí nebezpečí požáru a výbuchu.

Dbejte na pokyny na ochranu životního prostředí.

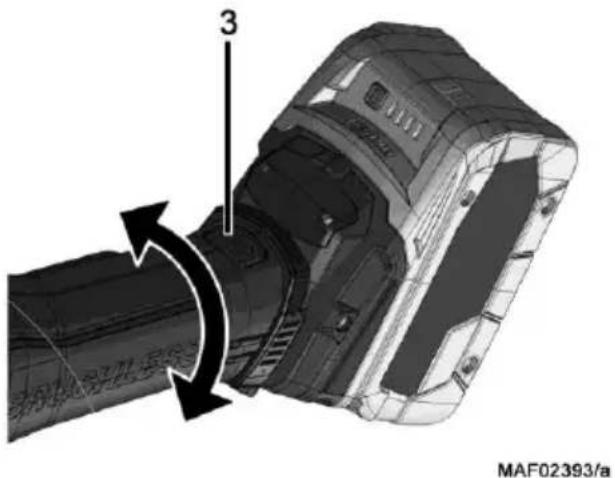

Zadní částí stroje lze otáčet ve třech stupních od 270° (viz obr. 3). Takto můžete stroj přizpůsobit pracovním podmínkám. Práce provádějte pouze v aretovaném stavu.

• Nejprve stiskněte tlačitko aretace 3 a ve stisknutém stavu provedte otočení zadní části stroje.
• Během otáčení uvolněte tlačítko aretace 3. Dbejte na to, že se aretace zřetelně zajistí kliknutím.

5.3 Akumulátoru - Stav nabití a indikace signálu

Pro zjištění stavu nabití akumulátoru, stiskněte tlačitko na akumulátoru. Stav nabití zjistíte podle kontrolek LED.

Pokud je akumulátoru téměř prázdný, bliká kontrolka LED. Akumulátor opět nabijte.

Před nasazením zkontrolujte, zda se shoduje jmenovité napětí akumulátoru s údaji na stroji.

Nebezpečí

Existuje nebezpečí výbuchu, pokud dojde k nesprávnému nasazení akumulátoru. Akumulátor vyměňujte pouze za stejný akumulátor nebo akumulátor stejného typu.

Nasazení: Nabitý akumulátor zasuňte do vodítek pro akumulátor pod rukojetí tak, aby bylo slyšet zaklapnutí.

Před používáním se přesvědčte, zda je usazení akumulátoru ve stroji zajištěné.

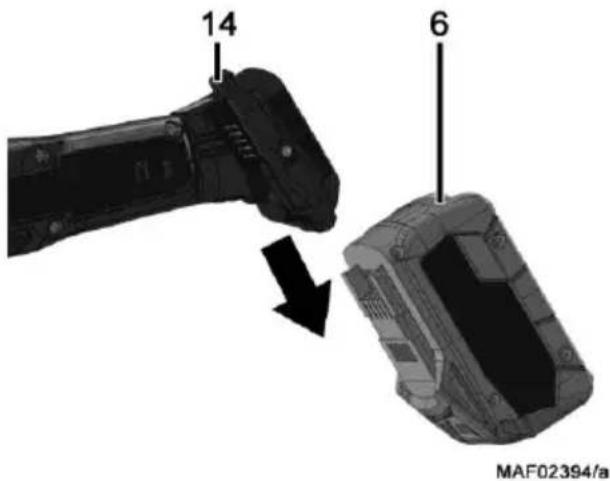

Stiskněte tlačítko odjištění aretace 14 a vytáhněte akumulátoru 6 z vodítek akumulátoru (viz obr. 4).

14 6 MAF02394/a

Obr. 4

Nepoužívejte sílu.

5.6 Odsávání pilin

Nebezpečí

Zdraví škodlivé prachy musí být odsávány M-vysavačem.

Při všech pracích, při kterých vzniká podstatné množství prachu, napojte stroj na vhodné externí odsávání prachu. Rychlost vzduchu musí činit minimálně 20 m/s.

Vnitřní průměr odsávacího hrdla činí 35 mm.

5.7 Výměna frézky

Nebezpečí

Před vykonáním všech údržbových prací vyjměte akumulátor.

Stroj je kvůli zajištění správného fungování vyladěn na přiložený frézovací kotouč, proto je možné používat pouze příslušný náhradní díl.

• Stiskněte tlačitko aretace vřetena a držte ho stisknuté.
• Nasadte dodaný nástroj na otáčení matic na frézovací hlavu a otáčejte frézovací hlavou tak dlouho proti směru hodinových ručiček, až se uvolní a budete možné ho sejmout.
• Provedte výměnu frézovacího kotouče a opět ho utáhněte (13 Nm). Dbejte na to, aby se na upínacích plochách nenacházely piliny.

Odstraňování pryskyřice je možné pomocí vložení frézky na 24 hodin do petroleje nebo běžně dostupného prostředku na odstranění pryskyřice.

5.8 Výměna otočných desek

Nebezpečí

Před vykonáním všech údržbových prací vyjměte akumulátor.

Nebezpečí

Otočné desky představují řezné prostředky a mají ostré rohy a hrany. S otočnými deskami zacházejte opatrně, abyste se neporanili a nedošlo k jejich poškození.

Frézovací hlava je osazena 4 otočnými deskami z TK. Pokud jsou hroty tupé, můžete otočnou desku otočit až třikrát. Poté musíte namontovat nové originální otočné desky!

Za tímto účelem postupujte, jak je uvedeno následovně:

• Vyšroubujte zapuštěné šrouby pomocí dodaného inbusového klíče vel. 4.
• Vyčistěte všechny části nožových komor frézovací hlavy.
• Otočte nebo vyměňte otočné desky.
• Upevněte otočné desky pomocí zapuštěných šroubů a znovu je pevně utáhněte pomocí klíče s vnitřním šestihranem vel. 4 (4 Nm).

Části jsou správně sesazeny, pokud zadní strana hrany nože přiléhá na nosné těleso a zapuštěný šroub je možné zašroubovat tak daleko, aby jeho horní ploška bud' ležela pod horní plochou otočné desky nebo zároveň s ní. Takto je zaručen radiální řezný přesah max. 1,1 mm.

6 Provoz

6.1 Obecné informace

- S tímto provozním návodem musí být seznámeny všechny osoby pověřené obsluhou stroje, přičemž je nutno pozornit zejména na kapitolu „Bezpečnostní pokyny“.

- Zajistěte, aby byla frézka správně upevněna.

6.2 Zapnutí a vypnutí

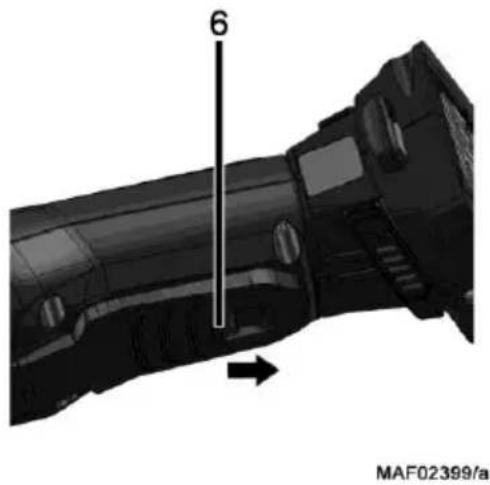

• Zapnutí: Posuňte aretaci zapínání ve směru šipky a stiskněte tlačítko spínače 6 (viz obr. 5)
  • Vypnutí: Uvolněte tlačitko spínače 6.

Protože se jedná o spínač bez aretace, běží stroj pouze tak dlouho, dokud je stlačeno spínací tlačitko. Díky zabudované automatické brzdy je doba doběhu pracovního nástroje omezena na cca. 1 - 2 s. Stroj je vybaven ochranou proti opětovnému spuštění. Při přetížení musíte stroj nejprve vypnout a pak zase zapnout.

6.3 Pracovní pokyny

• Se sklopeným ochranným kroužkem 2 lze zarovnávat až 10mm přesahy materiálu.
• Přidržujte frézu na žlabové háky oběma rukama za dodatečnou rukojeť a kryt motoru.
• Stroj přiložte základní deskou bezpečně na rovnou část obrobku.
• Zapněte stroj.
• Vypněte stroj, pokud uvolníte jednu ruku ze stroje nebo stroj zvedáte.

Nebezpečí

Před odložením stroje vypněte motor a vyčkejte, až se pracovní nástroj zastaví v klidovém stavu.

6.4 Zarovnávací frézování

Pro zarovnání přesahujícího materiálu s hranou obrobku se používá funkce zarovnávacího frézování.

Za tímto účelem postupujte, jak je uvedeno následovně:

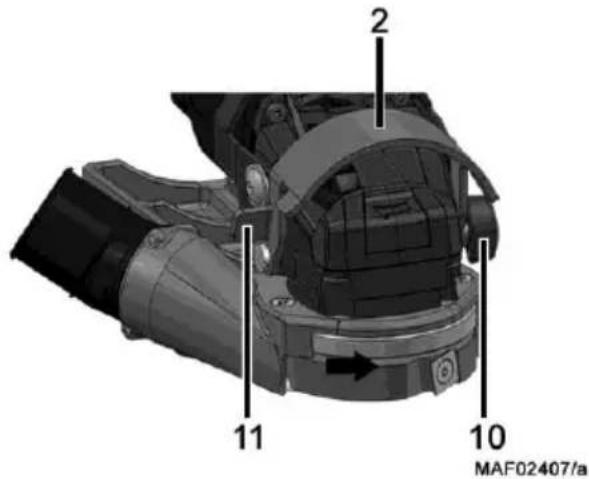

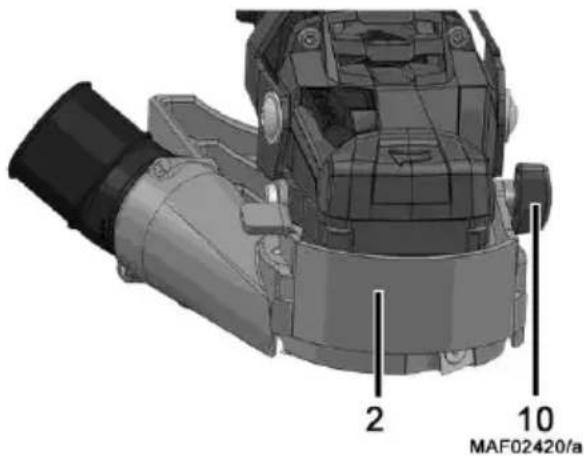

• Povolte křidlatý šroub 10 a otočte ochranný kroužek 2 pomocí plochy rukojeti 11 směrem nahoru (obr. 6).
• Křídlatý šroub opět pevně utáhněte, aby došlo k aretaci ochranného kroužku v otevřené poloze.

2 11 10 MAF02407/a

Obr. 6

- Po provedeném zpracování nastavte ochranný kroužek 2 opět do výchozí polohy a upevněte ho pomocí křídlatého šroubu 10 (obr. 7).

Před vykonáním všech údržbových prací vyjměte akumulátor.

Stroje MAFELL jsou koncipovány jako bezúdržbové.

Použitá ložiska jsou namazána pro dobu své životnosti. Po delší době provozu doporučujeme předat stroj autorizovanému zákaznickému servisu MAFELL na prohlídku.

Pro všechna mazná místa používejte pouze náš speciální tuk, obj. číslo 049040 (balení 1 kg).

7.1 Stroj

Stroj musí být pravidelně čištěn od usazeného prachu. Přitom by měly být vyčištěny ventilační otvory na motoru pomocí vysavače prachu.

7.2 Frézka

Frézky použité na stroji by měly být pravidelně zbavovány pryskyřice, protože čisté nástroje zlepšují kvalitu řezu.

Na čištění nesmíte používat silné alkalické prostředky a pouze prostředky bez kyseliny.

Odstraňování pryskyřice je možné pomocí vložení frézky na 24 hodin do petroleje nebo běžně dostupného prostředku na odstranění pryskyřice.

7.3 Uskladnění

Není-li stroj delší dobu používán, je nutno jej pečlivě vyčistit (viz kapitola 7.1). Neošetřené kovy postříkejte antikorozním prostředkem.

Stroje skladujte pouze v suchých prostorách a chraňte před povětrnostními vlivy.

7.4 Transport

Obsažené lithium-ionotové akumulátory podléhají požadavkům zákona o nebezpečných nákladech. Tyto akumulátory mohou být bez dalších podmínek přepravovány uživatelem po silnici.

Při zasílání prostřednictvím třetí osoby (např: letecká přeprava nebo spedice) je třeba brát zřetel na zvláštní požadavky na balení a označení. Zde musí být při přípravě zásilky nezbytně přizván expert na nebezpečné náklady.

Akumulátory zasílejte pouze tehdy, pokud je těleso nepoškozené. Otevřené kontakty přelepte lepicí páskou a akumulátor zabalte tak, aby se v obalu nemohl pohybovat.

Dbejte prosím i případných navazujících národních předpisů.

Elektrické přístroje, akumulátory, příslušenství a obaly je nutno dát k recyklaci, která proběhne způsobem šetrným k životnímu prostředí.

Nevyhazujte elektrického přístroj a akumulátory/baterie do domovního odpadu!

Pouze pro země EU:

Podle evropské směrnice 2002/96/ES musí být elektrické přístroje, které již nejsou provozuschopné, a dle evropské směrnice 2006/66/ES také vadné nebo opotřebené akumulátory/baterie sbírány odděleně a ekologicky recyklovány.

Již nepoužitelné akumulátory/baterie odevzdejte přímo u:

Německo

Nadace

GRS Batterien

Heidenkampsweg 44

20097 Hamburg

Německo

Akumulátory/baterie:

Li-Ion:

Prosím dbejte upozornění v odstavci „Přeprava“, strana 140.

Změny vyhrazeny.

8 Odstranění závad

Nebezpečí

Zjištění příčin existujících poruch a jejich odstranění se provádějí za neustálé vysoké pozornosti a obezřetnosti. Nejprve vyjměte akumulátor!

Následně jsou uvedeny nejčastější poruchy a jejich příčiny. V případě dalších poruch se obrat'te na vašeho obchodníka nebo přímo na zákaznický servis společnosti MAFELL.

Závada	Příčina	Odstranění
Stroj nelze zapnout	Vybit akumulátor	Nabit akumulátor
	Akumulátor nezaklapl v koncové poloze	Nasadte akumulátor do správné polohy a zkontrolujte usazení
Elektronická indikace signálu svítí trvale.	Akumulátor je téměř vybitý Elektronika chrání akumulátor před úplným vybitím	Zkontrolujte stav akumulátoru, stiskněte tlačítko na akumulátoru Pokud svítí pouze jedna LEDka, nabijte akumulátor.
	Teplota je příliš vysoká	Nechte stroj nebo akumulátor vychladnout.
	Ochrana proti opětovnému spuštění brání v rozjezdu stroje	Vypněte a opět zapněte stroj. Pokud akumulátor nasadíte při zapnutém stroji, stroj se nespustí.
Elektronická indikace signálu svítí trvale.	Přetížení stroje během práce. Lze snížit výkon.	Zmirněte přítlak během práce
Zařizení se při náhlém zvýšení zatížení vypne.	Při náhlém zvýšení zátěže stoupne také razantně požadovaný proud. Tento nárůst, ke kterému dojde při náhlém zablokování nebo zpětném rázu, se změří a má za následek vypnutí.	Vypněte a opět zapněte stroj. Může normálně pokračovat v práci. Pokuste se zamezit dalšímu blokování vrtačky.
Náhlé unikání kouře z krytu motoru	Přetížení strojní elektroniky	Přerušení přívodu energie vyjmutím sady akumulátorů. Unikání kouře přestane.Nenasazujte akumulátor! Zabraňte vdechování kouře!
Stroj zůstává stát	Stroj je přetížený, ochrana proti opětovnému spuštění se aktivuje	Stroj vypněte a znovu zapněte
Frézka je během posuvu stroje svírána	Tupá frézka	Okamžitě stroj vypněteOdstranit stroj z obrobku a vyměnit frézkuVyměňte otočné desky
Spálené skvrny na místech frézování	Frézka není vhodná pro daný pracovní úkon nebo je tupá.	Vyměňte otočné deskyVyměnit frézku
Ucpaný výhoz hoblin	Dřevo je příliš vlhké	Vyčistěte výhoz hoblinPoužití suchého dřeva
	Dlouhotrvající frézování bez odsávání	Napojte stroj na externí odsávání

9 Zvláštní příslušenství

10 Výkres rozložených částí a seznam náhradních dílů

Přislušné informace ohledně seznamů náhradních dílů najdete na naší internetové stránce: www.mafell.com

Kazalo vsebine

k stroju s č. výrobku 91F102

2.1 Údaje o výrobcovi

MAFELL AG, Beffendorfer Straße 4, D-78727 Oberndorf / Neckar, Telefón +49 (0)7423/812-0, Fax [phone], Email [e-mail]

2.2 Údaje o akumulátore

Neodhadzujte elektrické nástroje do domového odpadu!

2.5.1 Údaje o emisiách hluku

2.5.2 Údaje o vibrácii

Rovinná fréza PF 80-18 kompletná s:

1 Hlava frézy
1 Odsávacie hrdlo
2 Obslužné nástroje
1 transportná skrinka
1 návod na používanie
1 Zošit „Bezpečnostné pokyny“

2.7 Používanie podl'a predpisov

3 Bezpečnostné pokyny

Nebezpečenstvo

Skontrolujte, či menovité napätie batérie zodpovedá napätiu uvedenému na stroji.

Popis nabíjania nájdete v návode dodanom s nabíjačkou.

Nebezpečenstvo Nebezpečenstvo výbuchu

Chráňte batériu pred horúčavou, ohňom a vlhkost'ou.

Neotvárajte batériu a chránětje ju pred nárazmi. Skladujte batériu na suchom mieste chránenom pred mrazom.

Nebezpečenstvo

Pokial' chcete skontrolovat' stav nabitia batérie, stlačte tlačidlo na batérii. Stav nabitia odčítajte z kontroliek LED.

Pokial' je batéria takmer vybitá, bliká kontrolná lampa LED. Opät' nabite batériu.

Skontrolujte ešte pred použitím, či menovité napätie batérie zodpovedá napätiu uvedenému na stroji.

Nebezpečenstvo

Nepoužívajte násilie.

5.6 Odsávanie triesok

Nebezpečenstvo

Zdraviu škodlivý prach sa musí vysat' vysávačom M.

• Stlačte tlačidlo aretačného gombíka vretena a podržte ho stlačené.
• Na frézovaciu hlavu nasad'te dodaný maticový skrutkovač a otáčajte frézovacou hlavou v

protismere hodinových ručičiek, kým sa neuvolní a bude ju možné vybrat'.

Pred odložením stroja vypnite motor a počkajte, kým sa pracovný nástroj nezastaví.

6.4 Frézovanie pod uhlom

Postupujte pritom nasledovne:

Neodhadzujte elektrické náradie a akumulátory do domového odpadu!

Iba pre krajiny EÚ:

Rešpektujte pokyny uvedené v kapitole „Preprava“, strana 162.

Zmeny vyhradené.
